Gaminio tipas	Belaidė smūginė gręžtuvas-suktuvas
Prekės ženklas	Skil
Modelis	2834 AG
Paskirtis	Gręžimas (mediena, metalas, keramika, plastikas), smūginis gręžimas (plyta), sukimas ir sriegimas
Maitinimas	Ličio jonų baterija (modelis Skil 2610Z08494)
Suderinamas įkroviklis	Skil 2610Z08496 (5 val.) arba 2610Z08495 (3 val.)
Maksimalus sukimo momentas (kietas sukimas)	54 Nm (pagal ISO 5393)
Sukimo momento reguliavimas	VariTorque: 19 padėčių + gręžimo padėtis + smūginio gręžimo padėtis
Greičiai	2 greičiai (LOW: lėtas, didelis sukimo momentas; HIGH: greitas, mažas sukimo momentas)
Greičio reguliatorius	Elektroninis, valdomas gaiduku (nuo 0 iki maks.)
Sukimosi kryptis	Atbulinė (dešinė/kairė)
Griebtuvas	Beklotis (savaiminio fiksavimo)
Apšvietimas	Įmontuota LED lempa (įsijungia automatiškai)
Svoris	Maždaug 1,5 kg (su baterija)
Garso lygis	Garso slėgis: 84 dB(A); garso galia: 95 dB(A) (neapibrėžtis 3 dB)
Vibracija (gręžimas metalą)	< 2,5 m/s²
Vibracija (smūginis gręžimas betoną)	10,9 m/s²
Darbinė temperatūra	nuo -20 °C iki +50 °C
Įkrovimo temperatūra	nuo 0 °C iki +45 °C
Apsauga	Dviguba izoliacija; baterijos apsauga (perkrova, temperatūra, gilus išsikrovimas)
Priežiūra ir valymas	Išvalykite įrankį ir įkroviklį; nuvalykite įkroviklio kontaktus spiritu
Atsarginės dalys ir remontas	Remontą atlieka tik įgaliotas Skil servisas; naudokite originalias dalis
Pridedami priedai	Įkroviklis, baterija, antgaliai (neišsamūs) – žiūrėkite pakuotę

Dažnai užduodami klausimai - 2834 AG SKIL

Kaip įkrauti Skil 2834 AG gręžtuvo bateriją?

Išimkite bateriją iš įrankio. Prijunkite įkroviklį (modelis Skil 2610Z08496 arba 2610Z08495) prie elektros tinklo. Įsižiebia žalias indikatorius. Įdėkite bateriją į įkroviklį; raudonas indikatorius rodo įkrovimą. Visiškas įkrovimas trunka apie 3 valandas (2610Z08495) arba 5 valandas (2610Z08496). Kai įkrovimas baigtas, žalias indikatorius vėl įsijungia.

Ką daryti, jei baterija neįsikrauna?

Patikrinkite, ar baterijos temperatūra yra kambario temperatūros (0-45°C). Jei ji per šalta ar per karšta, raudonas indikatorius neįsijungia. Palaukite, kol baterija pasieks leistiną temperatūros diapazoną. Taip pat įsitikinkite, kad kontaktai yra švarūs ir sausi.

Kaip nustatyti sukimo momentą?

Naudokite reguliavimo žiedą (VariTorque), esantį už griebtuvo. Sukite jį nuo 1 padėties (mažas sukimo momentas) iki 19 (didelis sukimo momentas). Gręžimui be smūgio pasirinkite padėtį, pažymėtą grąžto simboliu; smūginiam gręžimui – padėtį, pažymėtą kūjo simboliu. Visada pradėkite nuo mažo sukimo momento ir didinkite palaipsniui.

Kaip naudoti smūgio funkciją?

Nustatykite sukimo momento reguliavimo žiedą į 'smūginis gręžimas' padėtį (kūjo simbolis). Įsitikinkite, kad greičio jungiklis yra HIGH padėtyje (didelis greitis). Smūgio funkciją naudokite tik kietoms medžiagoms, pavyzdžiui, plytai ar betonui. Venkite gręžti medieną, metalą ar keramiką smūgio režimu.

Kaip pakeisti sukimosi kryptį?

Naudokite jungiklį, esantį virš gaiduko. Stumkite jį į kairę, kad sukimasis būtų dešinėn (sukimas), į dešinę – sukimasis kairėn (atsukimas). Keiskite kryptį tik tada, kai įrankis visiškai sustojęs.

Kaip pasirinkti greitį?

Naudokite dviejų padėčių greičio jungiklį (LOW/HIGH), esantį ant įrankio viršaus. LOW suteikia lėtą greitį su dideliu sukimo momentu, tinkamą sukimui ir didelio skersmens gręžimui. HIGH suteikia greitą greitį su mažu sukimo momentu, tinkamą smūginiam gręžimui ir mažiems skersmenims. Keiskite greitį tik tada, kai įrankis sukasi lėtai.

Kaip pakeisti antgalį ar grąžtą?

Įrankis turi beklotį griebtuvą. Ranka pasukite griebtuvo žiedą, kad atidarytumėte nasrus, įdėkite antgalį ar grąžtą, tada tvirtai priveržkite sukdami žiedą priešinga kryptimi. Nenaudokite antgalių su pažeistu kotu.

Ką daryti, jei įrankis staiga sustoja?

Įrankis yra apsaugotas nuo perkrovos, per didelės temperatūros ir gilaus baterijos išsikrovimo. Jei įrankis automatiškai sustoja, atleiskite gaiduką ir palaukite kelias akimirkas. Jei baterija išsikrovusi, įkraukite ją. Jei problema išlieka, kreipkitės į įgaliotą Skil techninės priežiūros centrą.

Kaip prižiūrėti Skil 2834 AG gręžtuvą?

Laikykite įrankį ir įkroviklį švarius ir sausus. Įkroviklio kontaktus valykite spiritu. Niekada nenaudokite vandens. Įsitikinkite, kad ventiliacinės angos nėra užblokuotos. Dėl bet kokių remonto darbų atiduokite įrankį įgaliotam Skil serviso centrui.

Kokie priedai yra suderinami su šiuo gręžtuvu?

Naudokite tik Skil rekomenduojamus priedus. Grąžtai ir antgaliai turi būti gerai pagaląsti ir pritaikyti medžiagai. Priedo maksimalus greitis turi būti bent jau lygus įrankio tuščiosios eigos greičiui (nenurodytas, bet paprastai 1500 aps./min. HIGH režime). Baterijoms ir įkrovikliams naudokite tik Skil 2610Z08494 (baterija), 2610Z08495 arba 2610Z08496 (įkrovikliai) modelius.

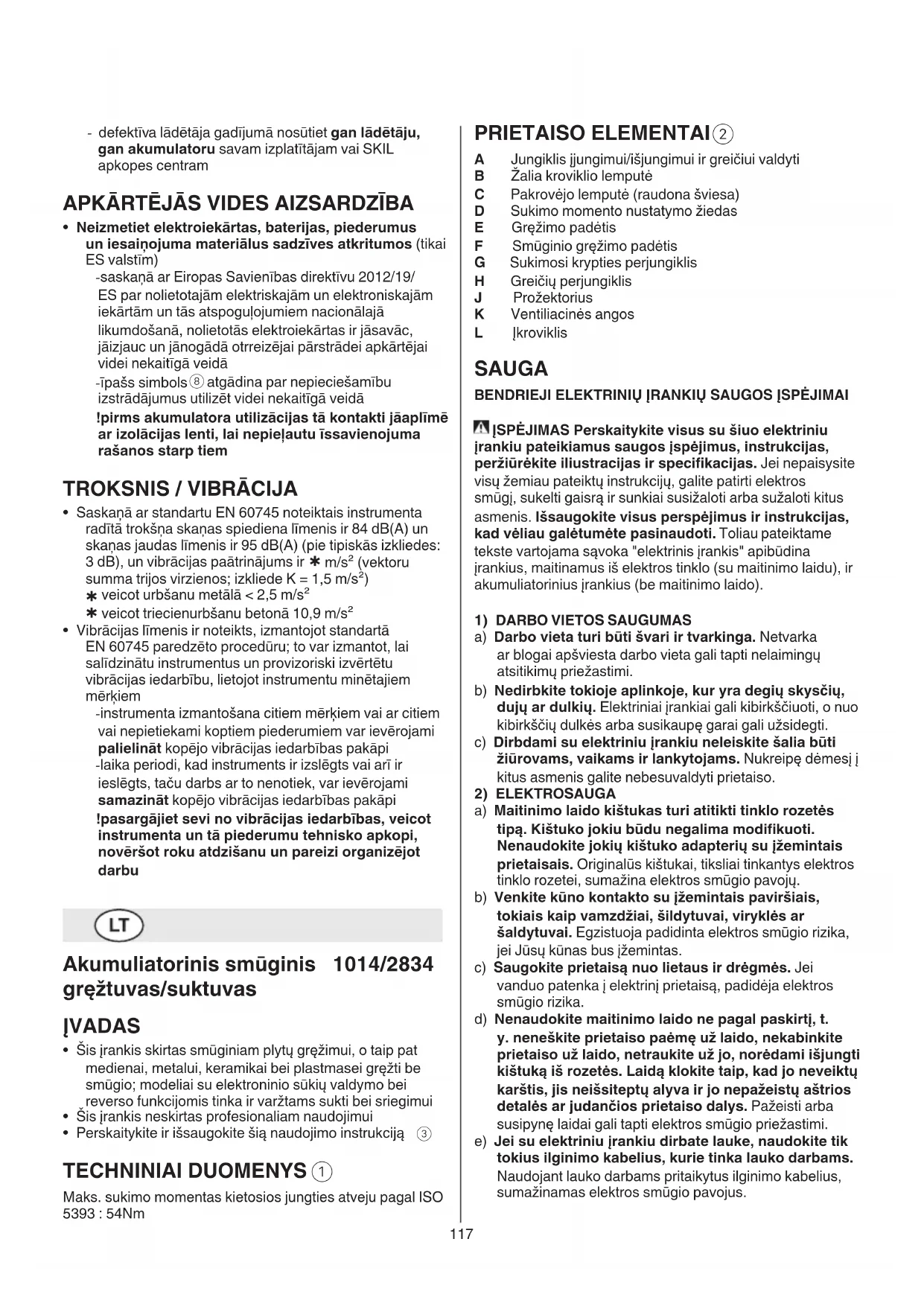

NAUDOJIMO INSTRUKCIJA 2834 AG SKIL

• Šis įrankis skirtas smūginiam plytu gręžimui, o taip pat medienai, metalui, keramikai bei plastmasei gręžti be smūgio; modeliai su elektroninio sūkių valdymo bei reverso funkcijomis tinka ir varžtams sukti bei sriegimui
• Šis įrankis neskirtas profesionaliam naudojimui
• Perskaitykite ir išsaugokite šią naudojimo instrukciją ③

Maks. sukimo momentas kietosios jungties atveju pagal ISO 5393 : 54Nm

PRIETAISO ELEMENTAI②

A Jungiklis jungimui/išjungimui ir greičiui valdyti
B Žalia kroviklio lemputė
C Pakrovéjo lemputé (raudona šviesa)
D Sukimo momento nustatymo žiedas
E Grężimo padėtis
F Smūginio gręžimo padėtis
G Sukimosi krypties perjungiklis
H Greičių perjungiklis
J Prožektorius
K Ventiliacinès angos
L |kroviklis

SAUGA

BENDRIEJI ELEKTRINIŲ IRANKIŲ SAUGOS ISPĖJIMAI

A ISPĖJIMAS Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti. Toliau pateiktame tekste vartojama sąvoka "elektrinis įrankis" apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį įkitus asmenis galite nebesuvaldyti prietaiso.
2) ELEKTROSAUGA
a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite jokių kištuko adapterių su jžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų.
b) Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus jžemintas.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jei vanduo patenka i elektrinį prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklj. Naudojant įžeminimo grandinės pertraukiklj, sumažėja elektros smūgio pavojus.
3) ŽMONIŲ SAUGA
a) Būkite atidūs, sutelkite dėmesį i tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti.
c) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
d) Prieš jjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.
e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
f) Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.
4) RÜPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS
a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.
d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.

g) Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
5) RÜPESTINGA AKUMULIATORINIŲ IRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS
a) Akumuliatoriaus krovimui naudoti tik tuos jkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą jkrovi kyla gaisro pavojus.
b) Su prietaisu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius atsiranda pavojus susižeisti bei sukelti gaisrą.
c) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš instrumento akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skystis pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis - nedelsiant kreipkitės į gydytoją. Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimus.
e) Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumų pavojų.
f) Saugokite akumuliatorių arba įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130°C temperatūrą, jis gali sprogti.
g) Vykdykite visas jkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.
6) APTARNAVIMAS
a) Prietaisą turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.
b) Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

DARBU SAUGOS NUORODOS DIRBANTIEMS SU AKUMULIATORINIAIS GREŽTUVAIS/SUKTUVAIS

BENDROJI DALIS

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti
• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti
• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti
• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)
• Prieš atliekant bet kokius prietaiso aptarnavimo darbus ar keičiant priedus, jj transportuojant ir sandėliuojant, būtina nustatyti sukimosi krypties perjungiklį G ② į vidurinę padėtį (jjungimo blokavimas)

PAPILDOMA IRANGA

• SKIL gali garantuoti nepriekaištinga prietaiso veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai
• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius

PRIEŠ EKSPLOATACIJĄ

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite
• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu įkroviklio vardinėje lentelėje
• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris segamas ar kalamas kabų kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)
• Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar grężimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

EKSPLOATACIJA

• Grężdami su smūgiu, naudokite klausos apsaugos priemones (dėl triukšmo poveikio galima prarasti klausą)
• Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų (palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis)
• Jeigu pajutote, kad prietaisas veikia ne taip, kaip visada, arba girdisi nebūdingi garsai, tuojau pat jj išjunkite ir ištraukite kištuką iš elektros tinklo lizdo

IKROVIMAS/AKUMULIATORIAI

- Šį kroviklj gali naudoti 8 metų ir vyresni vaikai bei asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jie buvo instruktuoti, kaip saugiai naudoti kroviklj ir žino apie gresiančius pavojus (priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus)

• Prižiūrėkite vaikus (taip bus užtikrinama, kad vaikai su krovikliu nežaistų)

• Vaikams draudžiama kroviklj valyti ir atlikti jo techninę priežiūrą, jei neprižiūri atsakingas suaugęs asmuo

• Šiame prietaise naudokite tik SKIL kroviklio 2610Z08496 ar 2610Z08495 ir SKIL akumuliatorių 2610Z08494

• Akumuliatorių jkraukite tik komplekte esančiu krovikliu
• Nelieskite kroviklio kontaktu
• Jokiu būdu nepalikite prietaiso, akumuliatorių kroviklio ar akumuliatorių lietuje
• Niekada nekraukite bateriju drėgnoje arba šlapioje aplinkoje
• Nenaudokite pažeistų ar sugedusių kroviklių; atneškite kroviklį patikrinti į įgaliotą SKIL įrankių taisyklą
• Jei elektros laidas arba kištukas yra pažeisti, nenaudokite kroviklio, bet pakeiskite laidą ar kištuką, arba kreipkitės i SKIL įgaliotą įrankių taisykłą
• Nenaudokite pažeistų akumuliatorių baterijų, jas būtina tuoj pat pakeisti
• Nemėginkite ardyti akumuliatorių baterijos ar kroviklio
• Nemėginkite akumuliatorių krovikliu krauti baterijų, kurias ikrauti draudžiama
• Leidžiamoji aplinkos temperatūra (prietaiso/kroviklio/akumuliatorių):

-jkraunant 0...+45°C
-jrankiui veikiant -20...+50°C
-sandéliuojant -20...+50°C

ANT PRIETAISO/İKROVIKLIO/BATERIJOS ESANČIŲ SIMBOLIŲ REIKŠMĖS

③ Prieš naudodami įrankį perskaitykite instrukciju vadovą
④ Ikroviklj naudokite tik patalpoje
⑤ Dviguba izoliacija (jžeminimo laido nereikia)
⑥ Imesti i ugnj akumuliatoriai sprogsta, jų nedeginkite jokiais sumetimais

⑦ Patalpos, kurioje laikomas prietaisas, akumuliatorių kroviklis ar akumuliatorius, temperatūra neturi viršyti 50°C
⑧ Nemeskite elektrinių įrankių ir baterijos į buitinių atlieku konteinerius

NAUDOJIMAS

- Jungiklis yra skirtas jjungti ir išjungti prietaisą bei reguliuoti greitį A ②

Stipriau ar silpniau spaudžiant jungiklj, apsisukimų skaičių galima sklandžiai reguliuoti nuo 0 iki maksimalaus

• Baterijos jkrovimas ⑨

!išimkite bateriją iš prietaiso

-jjunkite akumuliatorių kroviklj i elektros tinklą, kaip parodyta paveikslėlyje ⑨a

-užsidegs žalia lemputė B, signalizuojanti, kad kroviklis yra paruoštas naudoti ⑨a

-jkroviklio kištuką jkiškite į akumuliatorių, kaip pavaizduota paveikslėlyje ⑨b

-užsidegs raudona lemputė C, signalizuojanti, kad baterija yra kraunama ⑨c

- po maždaug 3 valandų (2610Z08495) / 5 valandų (2610Z08496) baterija yra visiškai įkraunamas ir žalia lemputė B užsidegs ⑨d

!baigę krauti, iš karto išimkite bateriją iš kroviklio; tuomet ji ilgiau tarnaus

SVARBI INFORMACIJA:

-jei įstačius akumuliatorių į kroviklj ir raudona lemputė C neužsidega, tai gali reikšti, jog bateriją yra per šaltas arba per karštas (bateriją gali būti ikraunamas tik tuo atveju, jei aplinkos temperatūra ne didesnė, nei 45°C bei ne žemesnė, nei 0°C)

-ličio jonų akumuliatorių galima įkrauti bet kada (įkrovimo proceso pertraukimas akumuliatoriaus nesugadins)

-ličio-jonų akumuliatoriaus prieš kraunant nereikia visiškai iškrauti (nėra "atminties efekto", kaip kad naudojant nikelio-kadmio akumuliatorius)

-krovimo metu akumuliatorius ir kroviklis jkaista; tai yra normalus reiškinys, nesusijęs su kokiu nors prietaiso gedimu

-prieš jdėdami bateriją j kroviklj patikrinkite, ar jos paviršius švarus ir sausas

-draudžiama išimti bateriją iš veikiančio prietaiso

-jei ilgą laiką nenaudojate prietaiso, ištraukite baterijos kroviklio kištuką iš elektros lizdo

-jei ličio jonų akumuliatoriaus energija baigiasi, instrumentas automatiškai išsijungia

-gerokai trumpesnis darbinis laikotarpis po ikrovimo rodo, kad akumuliatorius nusidėvėjo ir reikia jį pakeisti nauju

- Sukimosi krypties perjungiklis ⑩

-kol šis perjungiklis neužsifiksavo kairėje arba dešinėje padėtyje, negalėsite nuspausti jungiklio A ②

!sukimosi kryptj perjungti tik prietaisui visiškai sustojus

• Antgalių pakeitimas ⑪

!nenaudokite antgalių su pažeistu kotu

- Sukimo momento reguliatorius (VariTorque) ⑫

-sukimo momentas didėja, perstatant sankabos nustatymo žiedą D nuo 1-mos iki 19-tos padėties -sukdami varžtus pradėkite nuo VariTorque žiedo

padėties 1 ir tik po to palaipsniui didinkite sukimo momentą, kol pasieksite pageidaujamą jsukimo gylį

-padėtis E skirta užrakinti sankabą (nesmūginiam) gręžimui ar varžtu sukimo darbams atlikti

-padėtis F skirta užrakinti sankabą tik smūginiam gręžimui atlikti

!jsitikinkite, kad kai sankabos nustatymo žiedo D padėtis yra smūginio gręžimo, greičių perjungiklio H padėtis yra HIGH

!smūginio gręžimo padėties F nenaudokite medžiui, metalui, keramikai ir plastikui gręžti, kad nesugadintumėte grąžtu / varžtu

- Mechaninis greičių perjungimas ⑬

-perjungiklj H nustatykite norimam greičiui

!greičių perjungiklj leidžiama naudoti tik esant mažiems variklio sūkiams

LOW

-mažas greitis

-didelis sukimo momentas

-skirtas varžtams sukti ir didelio skersmens skylėms gręžti

-sriegimui

HIGH

-didelis greitis

-žemas sukimo momentas

-smūginiam gręžimui

-skirtas mažo skersmens skylėms gręžti

• Akumuliatoriaus apsauga

Įrankį išjungia arba neleidžia jungti prietaiso, jeigu -apkrova yra per didelė

-akumuliatoriaus temperatūra néra leistiname darbinės temperatūros diapazone (nuo -20 iki +50°C)

-beveik išsekus ličio-jonų akumuliatoriui (saugant nuo neleistino iškrovimo)

!jei instrumentas išsijungė automatiškai, nelaikykite nuspaudę jo jungiklio, nes taip galima sugadinti akumuliatorių

• Prožektorius J 14

Prožektorius J jsižiebia savaime, kai nuspaudžiamas jungiklis A ②

• Prietaiso laikymas ir valdymas ⑮

!dirbdami laikykite prietaisą už pilkos spalvos suèmimo vietos(-ų)

-ventiliacines angas K② laikykite neuždengtas

-nespauskite prietaiso pernelyg stipriai; tegul prietaisas dirba už Jus

NAUDOJIMO PATARIMAI

• Naudokite tinkamus darbo antgalius ⑯ !naudokite tik aštrius antgalius
• Grężiant metalą
  -jei reikia gręžti didelio skersmens skylę, prieš tai išgręžkite mażą skylutę
  -retkarčiais patepkite grąžtą alyva
• Prieš sukant varžtą medinio ruošinio pakraštyje, visų pirma reikia išgręžti skylutę, kad medis nesuskiltų
• Norėdami pasiekti optimalius rezultatus, sukdami varžtą (ypač ji išsukdami) pastoviai laikykite prietaisą prispaustą
• Sukant varžtą i kietmedi, prieš tai reikėtu išgręžti skylutę
  • Medžio grężimas be atplaišų ⑰
  • Mūro sienos gręžimas be dulkių ⑱

• Luby grężimas be dulkių ⑲
• Plytelių gręžimas be įskilimų ⑳
• Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA / SERVISAS

• Šis jrankis neskirtas profesionaliam naudojimui

• Prižiūrėkite prietaisą ir kroviklį, kad jie visuomet būtų švarūs
  -baterijų kroviklio kontaktus geriausia valyti alkoholiu arba specialiu kontaktų valikliu !prieš valydami kroviklj ištraukite kištuką iš el. tinklo lizdo

• Jeigu prietaisas/jkroviklis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių jrankių remonto dirbtuvėse

• neišardytą prietaisą arba kroviklj kartu su pirkimo čekiu siųskite tiekėjui į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)
• jei jkroviklis turi trūkumu, nusiųskite ji kartu su baterija pardavėjui ar į bendrovės SKIL techninės priežiūros tarnybą

APLINKOSAUGA

• Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms)
  -pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu -apie tai primins simbolis⑧, kai reikės išmesti atitarnavusį prietaisą
  !prieš išmesdami bateriją apvyniokite jos galus, kad netyčia nekiltų paviršinio nuotėkio srovė

TRIUKŠMINGUMAS / VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60745 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 84 dB(A) ir akustinio galingumo lygis 95 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos * m/s² (trijų krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²)
  * grężdami metalo < 2,5 m/s² * grężiant betoną smūginiu režimu 10,9 m/s²

- Vibracijos sklaidos lygis išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

-naudojant jrankj kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis

-laikotarpiais, kai įrankis išjungtas arba yra jungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis

!apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
