Producttype	Draadloze slagboormachine-schroevendraaier
Merk	Skil
Model	2834 AG
Beoogd gebruik	Boren (hout, metaal, keramiek, kunststof), slagboren (baksteen), schroeven en draadtappen
Voeding	Lithium-ion accu (type Skil 2610Z08494)
Compatibele lader	Skil 2610Z08496 (5u) of 2610Z08495 (3u)
Max. koppel (hard schroeven)	54 Nm (volgens ISO 5393)
Koppelinstelling	VariTorque: 19 standen + boorstand + slagboorstand
Snelheden	2 snelheden (LOW: langzaam, hoog koppel; HIGH: snel, laag koppel)
Snelheidsregelaar	Elektronisch via trekker (0 tot max)
Draairichting	Omkeerbaar (rechts/links)
Boorkop	Snelspankop (zelfspannend)
Verlichting	Ingebouwde LED-lamp (gaat automatisch aan)
Gewicht	Ongeveer 1,5 kg (met accu)
Geluidsniveau	Geluidsdruk: 84 dB(A); geluidsvermogen: 95 dB(A) (onzekerheid 3 dB)
Trillingen (boren in metaal)	< 2,5 m/s²
Trillingen (slagboren in beton)	10,9 m/s²
Temperatuurbereik (gebruik)	-20 °C tot +50 °C
Temperatuurbereik (laden)	0 °C tot +45 °C
Bescherming	Dubbele isolatie; accubescherming (overbelasting, temperatuur, diepontlading)
Onderhoud en reiniging	Reinig het gereedschap en de lader; reinig de contacten van de lader met alcohol
Reserveonderdelen en repareerbaarheid	Reparatie uitsluitend door een erkende Skil-service; gebruik originele onderdelen
Inbegrepen accessoires	Lader, accu, bits (niet gespecificeerd) – zie verpakking

Veelgestelde vragen - 2834 AG SKIL

Hoe laad ik de accu van de Skil 2834 AG boormachine op?

Verwijder de accu uit het gereedschap. Sluit de lader (model Skil 2610Z08496 of 2610Z08495) aan op een stopcontact. Het groene lampje gaat branden. Plaats de accu in de lader; het rode lampje geeft aan dat er wordt geladen. Het volledig opladen duurt ongeveer 3 uur (2610Z08495) of 5 uur (2610Z08496). Het groene lampje gaat weer branden wanneer het opladen is voltooid.

Wat te doen als de accu niet oplaadt?

Controleer of de accu op kamertemperatuur is (0-45 °C). Als hij te koud of te warm is, gaat het rode lampje niet branden. Wacht tot de accu het toegestane temperatuurbereik heeft bereikt. Zorg er ook voor dat de contacten schoon en droog zijn.

Hoe stel ik het schroefkoppel in?

Gebruik de instelring (VariTorque) achter de boorkop. Draai deze van stand 1 (laag koppel) naar 19 (hoog koppel). Voor boren zonder slag, selecteer de stand gemarkeerd met een boor; voor slagboren, de stand gemarkeerd met een hamer. Begin altijd met een laag koppel en verhoog dit geleidelijk.

Hoe gebruik ik de slagfunctie?

Zet de koppelinstelring op de stand 'slagboren' (hamersymbool). Zorg ervoor dat de snelheidsschakelaar op HIGH (hoge snelheid) staat. Gebruik de slag alleen voor harde materialen zoals baksteen of beton. Vermijd boren in hout, metaal of keramiek in de slagmodus.

Hoe verander ik de draairichting?

Gebruik de schakelaar boven de trekker. Duw deze naar links voor rechtsdraaiend (schroeven), naar rechts voor linksdraaiend (losschroeven). Verander de richting alleen wanneer het gereedschap volledig stilstaat.

Hoe selecteer ik de snelheid?

Gebruik de tweestanden-snelheidsschakelaar (LOW/HIGH) bovenop het gereedschap. LOW biedt een lage snelheid met hoog koppel voor schroeven en boren van grote diameters. HIGH biedt een hoge snelheid met laag koppel voor slagboren en kleine diameters. Wijzig de snelheid alleen wanneer het gereedschap langzaam draait.

Hoe vervang ik een bit of boor?

Het gereedschap is uitgerust met een snelspankop. Draai de ring van de boorkop met de hand om de kaken te openen, plaats de bit of boor, draai vervolgens de ring stevig vast in tegengestelde richting. Gebruik geen bits met een beschadigde schacht.

Wat te doen als het gereedschap plotseling stopt?

Het gereedschap is beschermd tegen overbelasting, overmatige temperaturen en diepontlading van de accu. Als het gereedschap automatisch stopt, laat de trekker los en wacht enkele ogenblikken. Als de accu leeg is, laad hem dan op. Als het probleem aanhoudt, neem contact op met een erkende Skil-service.

Hoe onderhoud ik de Skil 2834 AG boormachine?

Houd het gereedschap en de lader schoon en droog. Reinig de contacten van de lader met alcohol. Gebruik nooit water. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn. Voor reparaties, breng het gereedschap naar een erkend Skil-servicecentrum.

Welke accessoires zijn compatibel met deze boormachine?

Gebruik uitsluitend accessoires aanbevolen door Skil. Boren en bits moeten goed scherp zijn en geschikt voor het materiaal. De maximale snelheid van het accessoire moet minstens gelijk zijn aan het onbelast toerental van het gereedschap (niet gespecificeerd, maar over het algemeen 1500 rpm in HIGH). Gebruik voor accu's en laders uitsluitend de modellen Skil 2610Z08494 (accu), 2610Z08495 of 2610Z08496 (laders).

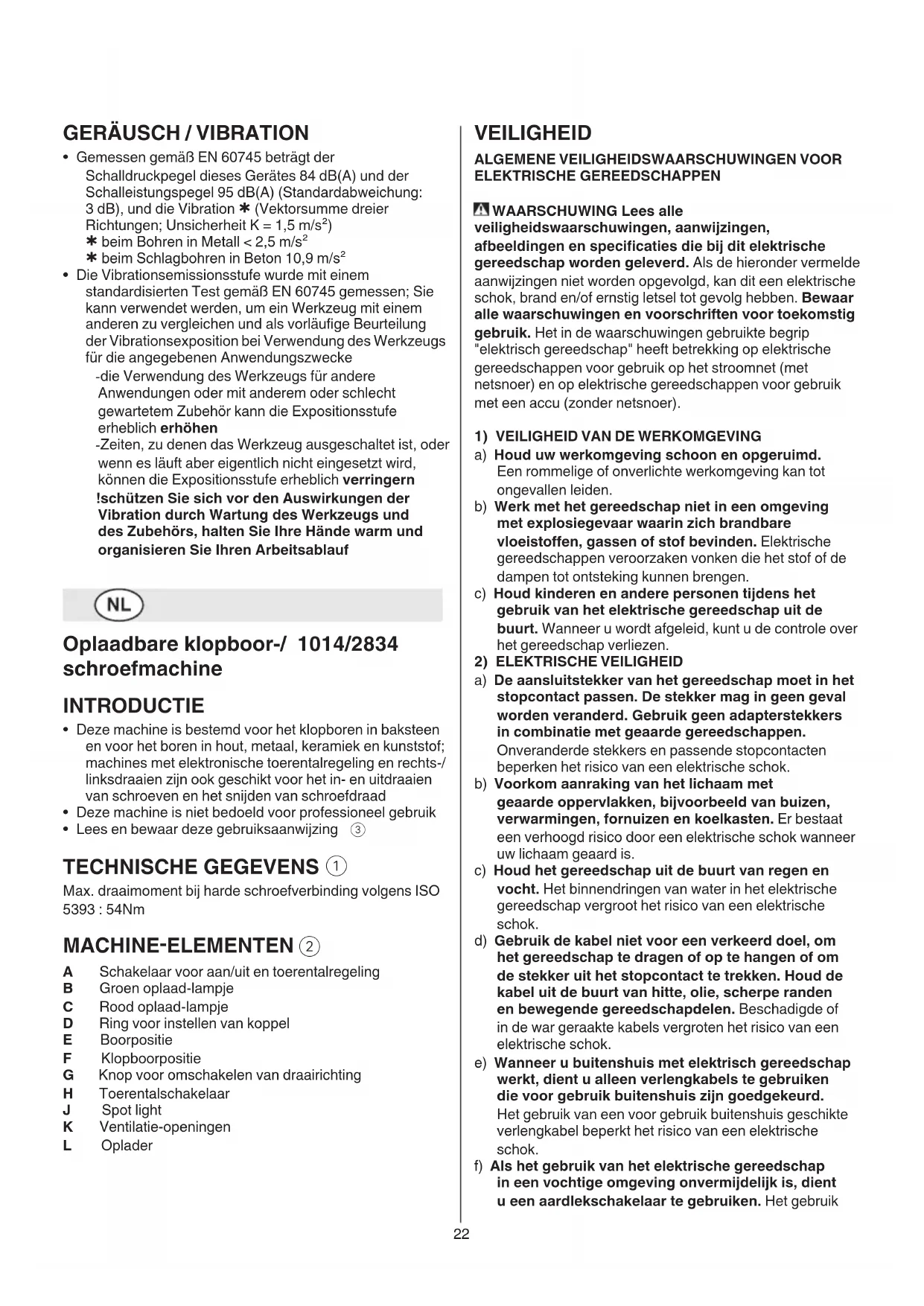

GEBRUIKSAANWIJZING 2834 AG SKIL

• Deze machine is bestemd voor het klopboren in baksteen en voor het boren in hout, metaal, keramiek en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad
• Deze machine is niet bedoeld voor professioneel gebruik
• Lees en bewaar deze gebruiksaanwijzing ③

Max. draaimoment bij harde schroefverbinding volgens ISO 5393 : 54Nm

MACHINE-ELEMENTEN ②

A Schakelaar voor aan/uit en toerentalregeling
B Groen oplaad-lampje
C Rood oplaad-lampje
D Ring voor instellen van koppel
E Boorpositie
F Klopboorpositie
G Knop voor omschakelen van draairichting
H Toerentalschakelaar
J Spot light
K Ventilatie-openingen
L Oplader

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

A WAARSCHUWING Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik

van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische

gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN

a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

e) Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.

f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.

g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

6) SERVICE

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

b) Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

ALGEMEEN

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Zorg ervoor, dat knop G ② in de midden- (blokkeer-) positie staat, vóórdat u de machine instelt of accessoires verwisselt, en ook wanneer u de machine draagt of opbergt

ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

VÓÓR GEBRUIK

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de oplader, overeenkomt met de netspanning
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden)

TIJDENS GEBRUIK

• Draag gehoorbescherming bij het klopboren (blootstelling aan lawaai kan gehoorverlies tot gevolg hebben)
• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
• In geval van electrische of mechanische storing, de machine onmiddellijk uitschakelen of de oplader uit het stopcontact halen

OPLADEN/BATTERIJEN

- Deze oplader kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van de oplader geïnformeerd werden en de hiermee gepaard gaande gevaren begrijpen (anders bestaat er gevaar voor foute bediening en verwondingen)

• Houd toezicht op kinderen (daarmee wordt gewaarborgd dat kinderen niet met de oplader spelen)
• De reiniging en het onderhoud van de oplader door kinderen mogen niet zonder toezicht plaatsvinden
• Gebruik voor deze machine uitsluitend de SKIL oplader 2610Z08496 of 2610Z08495 en de SKIL batterij 2610Z08494
• Laad de batterij alleen met de bijgeleverde oplader op
• Raak de contacten in de oplader niet aan
• Stel machine/oplader/batterij niet bloot aan regen

• Laad de batterij niet op in een vochtige of natte omgeving

• Gebruik de oplader niet wanneer deze beschadigd is; breng deze naar één van de officieel aangestelde SKIL Service Stations voor een veiligheidstest

• Gebruik de oplader niet, wanneer snoer of stekker beschadigd is; laat snoer of stekker onmiddellijk bij één van de officieel aangestelde SKIL Service Stations vervangen
• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze onmiddellijk
• Haal de oplader of de batterij niet uit elkaar
• Niet proberen om niet-oplaadbare batterijen met de oplader te laden
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 0...+45°C

-bij het gebruik -20...+50°C

-bij opslag -20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/OPLAADAPPARAAT/BATTERIJ

③ Lees de gebruiksaanwijzing vóór gebruik
④ Gebruik de oplader alleen binnenshuis
⑤ Dubbele isolatie (geen aarddraad nodig)
⑥ Batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval
⑦ Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden
⑧ Geef electrisch gereedschap en batterijen niet met het huisvuil mee

GEBRUIK

- Gecombineerde schakelaar voor aan/uit en toerentalregeling A ②

Regel het toerental traploos van 0 tot maximum door de schakelaar dieper in te drukken

- Opladen batterij ⑨ !verwijder de batterij uit de machine

-sluit de oplader zoals afgebeeld op het stroomnet aan ⑨a
-het groene lampje B licht op om aan te geven, dat de oplader klaar is voor gebruik ⑨a
-steek de batterij in de oplader zoals weergegeven⑨b
-het rode lampje C licht op om aan te geven, dat de batterij wordt opgeladen ⑨c
-na ongeveer 3 uur (2610Z08495) / 5 uur

(2610Z08496) is de batterij volledig geladen en gaat het groene lampje B branden ⑨d

!haal de batterij na het opladen uit de oplader; de batterij gaat dan langer mee

BELANGRIJK:

-als het rode lampje C niet oplicht nadat een batterij is geplaatst, kan het zijn dat de batterij te koud of te warm is (de oplader laadt batterijen alleen op, wanneer hun temperatuur tussen 0° en 45° ligt)
-de lithium-ion batterij kan op ieder moment worden opgeladen (onderbreken van de laadprocedure leidt niet tot schade aan de batterij)
-de lithium-ionbatterij hoeft niet leeg te zijn voordat u deze kunt opladen (er is geen sprake van een geheugeneffect zoals bij nikkel-cadmiumbatterijen)
-tijdens het laden kunnen de oplader en de batterij warm aanvoelen; dit is normaal en geen indicatie voor een probleem

-zorg ervoor, dat de buitenkant van de batterij schoon en droog is, voordat u deze in de oplader steekt
-haal de batterij niet uit de machine, wanneer deze in gebruik is
-als u denkt uw machine gedurende lange tijd niet te gebruiken, kunt u het best de oplader uit het stopcontact halen
-als de lithium-ion batterij leeg is, wordt het gereedschap automatisch uitgeschakeld
-een aanzienlijk kortere werkperiode na het opladen duidt erop, dat de batterij is versleten en moet worden vervangen

- Omschakelen van draairichting ⑩

-als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar A② niet ingedrukt worden

!schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits ⑪

!gebruik geen bits met een beschadigde schacht

- Instelbaar koppel (VariTorque) ⑫

-het afgegeven koppel zal toenemen als koppelingsring D wordt versteld van positie 1 naar positie 19
-voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat de gewenste diepte is bereikt
-in positie E is de koppeling geblokkeerd, hetgeen zware schroef- en (niet-klop)boorwerkzaamheden mogelijk maakt
-in positie F is de koppeling geblokkeerd, waardoor alleen klopboren mogelijk is

!zorg dat toerentalschakelaar H in positie HIGH staat wanneer koppelingsring D in de klopboorpositie staat

!gebruik klopboorpositie F niet bij het boren in hout, metaal, keramiek en kunststof om te voorkomen dat de boorpunt/schroefstift beschadigt

-zet schakelaar H op het gewenste toerental !bedien de toerentalschakelaar alleen als de machine langzaam loopt

LOW

-laag toerental
-hoog koppel
-voor schroeven en boren van grote diameters
-voor draadtappen

HIGH

-hoog toerental
-lager koppel
-voor klopboren
-voor boren van kleine diameters

- Batterijbescherming

Schakelt de machine uit of voorkomt dat de machine wordt aangezet, wanneer

-de belasting te hoog is
-de batterijtemperatuur ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C
-de lithium-ionbatterij bijna leeg is (ter bescherming tegen diepe ontlading)

!blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Spot light J ⑭
  Spot light J gaat automatisch aan als schakelaar A ② geactiveerd wordt
  • Vasthouden en leiden van de machine ⑮
  !houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken)
  -houd ventilatie-openingen K② onbedekt
  -oefen niet te veel druk uit; laat de machine het werk voor u doen

TOEPASSINGSADVIES

- Gebruik de juiste bits ⑯ !gebruik uitsluitend scherpe bits

- Bij het boren in ijzerhoudende metalen

-een kleiner gat voorboren, wanneer een groot gat nodig is

-vet de boorpunt af en toe met olie in

- Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout

- Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien

- Voor het indraaien van schroeven in hard hout dient een gat voorgeboord te worden

- Splintervrij boren in hout ⑰

• Stofvrij boren in muren ⑱

• Stofvrij boren in plafonds ⑲

• Boren in tegels zonder uitglijden 20

• Voor meer tips zie www.skil.com

ONDERHOUD / SERVICE

- Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en oplader schoon

-maak de laadcontactpunten van de oplader schoon met alcohol of speciaal contactpunten-schoonmaakmiddel

!haal de oplader uit het stopcontact voordat u deze schoonmaakt

- Mocht de machine/oplader ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

- stuur de machine of de oplader ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

- als de oplader defect is, zowel de oplader als de batterij naar het verkoopadres of het SKIL service-station sturen

MILIEU

- Geef electrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

-symbool ^⑧ zal u in het afdankstadium hieraan herinneren

!bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID / VIBRATIE

- Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 84 dB(A) en het geluidsvermogen-niveau 95 dB(A) (standaard deviatie: 3 dB), en de vibratie * (vectorsom van drie richtingen; onzekerheid K = 1,5 m/s²)

* bij het boren in metaal < 2,5 m/s²

* bij het klopboren in beton 10,9 m/s²

- Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen -gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen -wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren !bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

S

Sladdlös slagborrmaskin/ 1014/2834 skruvdragare

INTRODUKTION
