Tip produs	Mașină de găurit-înșurubat cu percuție fără fir
Marcă	Skil
Model	2834 AG
Utilizare prevăzută	Găurire (lemn, metal, ceramică, plastic), găurire cu percuție (cărămidă), înșurubare și filetare
Alimentare	Baterie litiu-ion (model Skil 2610Z08494)
Încărcător compatibil	Skil 2610Z08496 (5h) sau 2610Z08495 (3h)
Cuplu maxim (înșurubare dură)	54 Nm (conform ISO 5393)
Reglarea cuplului	VariTorque: 19 poziții + poziție găurire + poziție găurire cu percuție
Viteze	2 viteze (LOW: lentă, cuplu ridicat; HIGH: rapidă, cuplu scăzut)
Variator de viteză	Electronic prin declanșator (0 la max)
Sens de rotație	Reversibil (dreapta/stânga)
Mandrină	Fără cheie (autostrângere)
Iluminare	Lampă LED integrată (se aprinde automat)
Greutate	Aproximativ 1,5 kg (cu baterie)
Nivel sonor	Presiune acustică: 84 dB(A); putere acustică: 95 dB(A) (incertitudine 3 dB)
Vibrații (găurire metal)	< 2,5 m/s²
Vibrații (găurire cu percuție beton)	10,9 m/s²
Interval de temperatură (utilizare)	-20 °C până la +50 °C
Interval de temperatură (încărcare)	0 °C până la +45 °C
Protecție	Izolație dublă; protecție baterie (supraîncărcare, temperatură, descărcare profundă)
Întreținere și curățare	Curățați scula și încărcătorul; curățați contactele încărcătorului cu alcool
Piese de schimb și reparabilitate	Reparare exclusiv de către un service autorizat Skil; utilizați piese originale
Accesorii incluse	Încărcător, baterie, accesorii (nedetaliate) - consultați ambalajul

Întrebări frecvente - 2834 AG SKIL

Cum se încarcă bateria mașinii de găurit Skil 2834 AG?

Scoateți bateria din sculă. Conectați încărcătorul (model Skil 2610Z08496 sau 2610Z08495) la o priză de curent. Se aprinde ledul verde. Introduceți bateria în încărcător; ledul roșu indică încărcarea. Încărcarea completă durează aproximativ 3 ore (2610Z08495) sau 5 ore (2610Z08496). Ledul verde se reaprinde când încărcarea este terminată.

Ce trebuie făcut dacă bateria nu se încarcă?

Verificați dacă bateria este la temperatura ambiantă (0-45°C). Dacă este prea rece sau prea caldă, ledul roșu nu se aprinde. Așteptați ca bateria să atingă intervalul de temperatură permis. Asigurați-vă, de asemenea, că contactele sunt curate și uscate.

Cum se reglează cuplul de înșurubare?

Utilizați inelul de reglare (VariTorque) situat în spatele mandrinei. Rotiți-l de la poziția 1 (cuplu scăzut) la 19 (cuplu ridicat). Pentru găurire fără percuție, selectați poziția marcată cu un burghiu; pentru găurire cu percuție, poziția marcată cu un ciocan. Începeți întotdeauna cu un cuplu scăzut și creșteți treptat.

Cum se utilizează funcția de percuție?

Puneți inelul de reglare a cuplului pe poziția 'găurire cu percuție' (simbol ciocan). Asigurați-vă că comutatorul de viteză este în poziția HIGH (viteză ridicată). Utilizați percuția numai pentru materiale dure precum cărămida sau betonul. Evitați găurirea lemnului, metalului sau ceramicii în modul percuție.

Cum se schimbă sensul de rotație?

Utilizați comutatorul situat deasupra declanșatorului. Împingeți-l la stânga pentru rotație dreapta (înșurubare), la dreapta pentru rotație stânga (deșurubare). Nu schimbați sensul decât atunci când scula este complet oprită.

Cum se selectează viteza?

Utilizați comutatorul de viteză cu două poziții (LOW/HIGH) situat pe partea superioară a sculei. LOW oferă o viteză lentă cu un cuplu ridicat pentru înșurubare și găurirea diametrelor mari. HIGH oferă o viteză rapidă cu un cuplu scăzut pentru găurirea cu percuție și diametrele mici. Nu schimbați viteza decât atunci când scula se rotește încet.

Cum se schimbă un accesoriu sau un burghiu?

Scula este echipată cu o mandrină fără cheie. Rotiți inelul mandrinei cu mâna pentru a deschide fălcile, introduceți accesoriul sau burghiul, apoi strângeți ferm rotind inelul în sens invers. Nu utilizați accesorii cu coadă deteriorată.

Ce trebuie făcut dacă scula se oprește brusc?

Scula este protejată împotriva suprasarcinilor, temperaturilor excesive și descărcării profunde a bateriei. Dacă scula se oprește automat, eliberați declanșatorul și așteptați câteva momente. Dacă bateria este descărcată, reîncărcați-o. Dacă problema persistă, contactați un service post-vânzare autorizat Skil.

Cum se întreține mașina de găurit Skil 2834 AG?

Păstrați scula și încărcătorul curate și uscate. Curățați contactele încărcătorului cu alcool. Nu folosiți niciodată apă. Asigurați-vă că fantele de ventilație nu sunt blocate. Pentru orice reparație, încredințați scula unui centru de service autorizat Skil.

Ce accesorii sunt compatibile cu această mașină de găurit?

Utilizați numai accesorii recomandate de Skil. Burghiele și accesoriile trebuie să fie bine ascuțite și adaptate materialului. Viteza maximă a accesoriului trebuie să fie cel puțin egală cu viteza în gol a sculei (nespecificată, dar în general 1500 rpm în HIGH). Pentru baterii și încărcătoare, utilizați exclusiv modelele Skil 2610Z08494 (baterie), 2610Z08495 sau 2610Z08496 (încărcătoare).

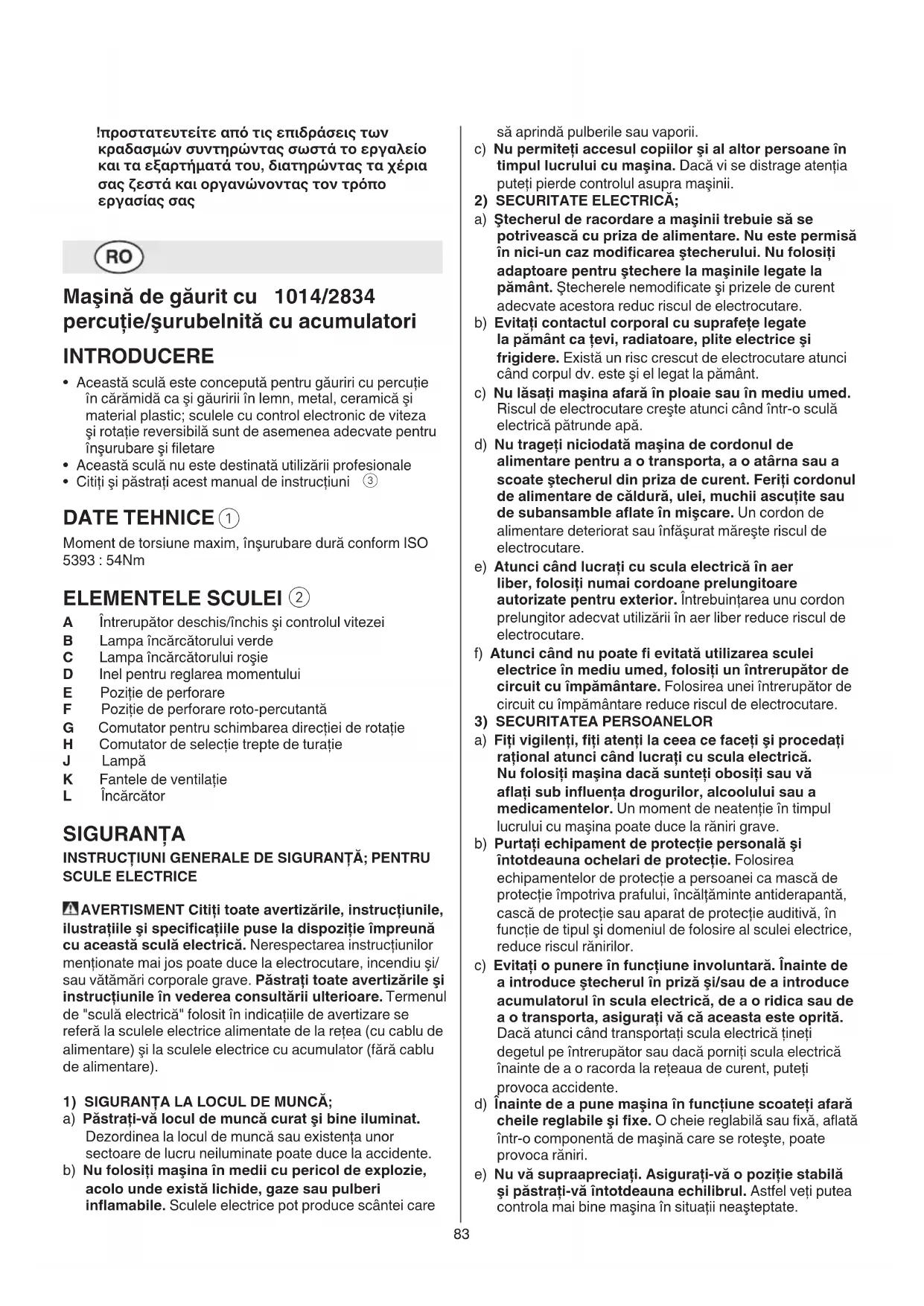

MANUAL DE UTILIZARE 2834 AG SKIL

Maşină de găurit cu 1014/2834 percuție/șurubelnită cu accumulatori

INTRODUCERE

• Această sculă este concepută pentru găuriri cu percuție în cărămidă ca și găuririi în lemn, metal, ceramică și material plastic; sculele cu control electronic de viteza și rotație reversibilă sunt de asemenea adecvate pentru înșurubare și filetare
• Această sculă nu este destinată utilizării profesionale
• Citiți și păstrați acest manual de instrucțiuni ③

DATE TEHNICE ①

Moment de torsiune maxim, înşurubare dură conform ISO 5393 : 54Nm

ELEMENTELE SCULEI ②

A Întrerupător deschis/închis și controlul vitezei
B Lampa încărcătorului verde
C Lampa încărcătorului roșie
D Inel pentru reglarea momentului
E Pozitie de perforare
F Pozitie de perforare roto-percutantă
G Comutator pentru schimbarea direcției de rotație
H Comutator de selectie trepte de turatie
J Lampă
K Fantele de ventilatie
L Incărcător

SIGURANTA

INSTRUCTIUNI GENERALE DE SIGURANTĂ; PENTRU SCULE ELECTRICE

AVERTISMENT Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/ sau vătămări corporale grave. Păstrați toate avertizările și instrucțiunile în vederea consultării ulterioare. Termenul de "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) SIGURANTA LA LOCUL DE MUNCĂ;

a) Păstrați-vă locul de muncă curat și bine iluminat. Dezordinea la locul de muncă sau existența unor sectoare de lucru neiluminate poate duce la accidente.
b) Nu folosiți mașina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care

să aprindă pulverile sau vaporii.

c) Nu permiteți accesul copiilor și al altor persoane în timpul lucrului cu mașina. Dacă vi se distrage atenția puteți pierde controlul asupra mașinii.

2) SECURITATE ELECTRICĂ;

a) Ștecherul de racordare a mașinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ștecherului. Nu folosiți adaptoare pentru ștechere la mașinile legate la pământ. Ștecherele nemodificate și prizele de curent adecvate acestora reduc riscul de electrocutare.

b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, radiatoare, plite electrice și frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este și el legat la pământ.

c) Nu lăsați mașina afară în ploaie sau în mediu umed. Riscul de electrocutare crește atunci când într-o sculă electrică pătrunde apă.

d) Nu trageți niciodată mașina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ștecherul din priza de curent. Feriți cordonul de alimentare de căldură, ulei, muchii ascuțite sau de subansamble aflate în mișcare. Un cordon de alimentare deteriorat sau înfășurat mărește riscul de electrocutare.

e) Atunci când lucrați cu scula electrică în aer liber, folosiți numai cordoane prelungitoare autorizate pentru exterior. Întrebuințarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare.

f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiți vigilenți, fiți atenți la ceea ce faceți și procedați rațional atunci când lucrați cu scula electrică. Nu folosiți mașina dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la răniri grave.
b) Purtati echipament de protecție personală și întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție a persoanei ca mască de protecție împotriva prafului, încăltăminte antiderapantă, cască de protecție sau aparat de protecție auditivă, în funcție de tipul și domeniul de folosire al sculei electrice, reduce riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
d) Înainte de a pune mașina în funcțiune scoateți afară cheile reglabile și fixe. O cheie reglabilă sau fixă, aflată într-o componentă de mașină care se rotește, poate provoca răniri.
e) Nu vă supraapreciați. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.

f) Purtați îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, podoabele și părul lung pot fi prinse de piesele aflate în mișcare.
g) Dacă există posibilitatea montării de echipamente și instalații de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
h) Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave
4) MANEVRATI ŞI FOLOSIȚI CU GRIJĂ; SCULELE ELECTRICE
a) Nu suprasolicitați mașina. Folosiți scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere specificat.
b) Nu folositi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți ștecherul afară din priză și/sau îndepărtați acumulatoru dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a mașinii.
d) În caz de nefolosire păstrați mașinile la loc inaccesibil copiilor. Nu permiteți persoanelor care nu sunt familiarizate cu mașina sau care n-au citit prezentele instrucțiuni, să folosească mașina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experiență.
e) Întrețineți sculele electrice și accesoriiile acestora. Controlați dacă componentele mobile funcționează corect și dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcționarea mașinii. Înainte de a repune în funcțiune mașina, duceți-o la un atelier de asistență service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreținerii defectuoase a sculelor electrice.
f) Păstrați accesoriiile bine ascuțite și curate. Accesoriiile atent întreținute, cu muchii tăietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.
g) Folosiți sculele electrice, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Țineți seama de condițiile de lucru și de lucrarea care trebuie executată. Întrebuințarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situații periculoase.
h) Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
5) MANEVRAȚI ȘI FOLOȘIȚI CU GRIJĂ SCULELE ELECTRICE CU ACUMULATOR
a) Folosiți pentru încărcarea accumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este

folosit la încărcarea altor acumulatori există pericol de incendiu.

b) Folosiți la sculele electrice numai accumulatorii prevăzuți în acest scop. Întrebuintarea altor accumulatori decât cei specificați poate duce la răniri și pericol de incendii.
c) Feriți acumulatorii nefolosiți de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecință arsuri sau incendii.
d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultați și un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri.
e) Nu folositi un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
f) Nu expuneti acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii.
g) Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.
6) SERVICIU
a) Permiteți repararea mașinii dumneavoastră numai de către un specialist calificat și numai cu piese de schimb originale. În acest mod este garantată menținerea siguranței de exploatare a mașinii.
b) Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

INSTRUCTIUNI DE SIGURANTĂ; PENTRU MAŞINA DE GĂURIT/ŞURUBELNITA CU ACUMULATORI

GENERALITĂȚI

• Praful rezultat din materiale precum vopseaua care conține plumb, unele specii de lemn, minerale și metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacții alergice și/sau afecțiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar și fag) în special în combinație cu aditivi pentru tratarea lemnului; purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat

• Respectați reglementările naționale referitoare la aspirația prafului în funcție de materialele de lucru folosite

• Nu prelucrați materiale care conțin azbest (azbestul este considerat a fi cancerigen)

• Asigurați-vă că comutator G ② este în poziția din mijloc (poziția de blocaj) înainte de a executa reglaje ale sculei electrice sau de a înlocui accesoriile precum și în cazul de transport sau depozitare a sculei electrice

ACCESORII

• SKIL garantează funcționarea perfectă a aparatului numai dacă sunt folosite accesoriiile originale
• Folosiți numai accesoriiile a căror turație admisă este cel puțin egală cu turația maximă la mers în gol a aparatului

ÎNAINTEA UTILIZĂRII

• Evitați daunele provocate de şuruburi, tinte și alte elemente din timpul lucrului; înlăturați aceste elemente înainte de a trece la acțiune
• Verificați întotdeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicată pe plăcuța de identificare a încărcătorului

- Securizați piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ținută mult mai în siguranță decât manual)

- Folosiți detectoare adecvate pentru depistarea conductelor și conductorilor de alimentare sau apelați în acest scop la întrerprinderea locală de furnizare a utilităților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

ÎN TIMPUL FUNCTIONĂRII

• Purtați protecții auditive în timpul găuririi cu percuție (zgomotul poate provoca pierderea auzului)
• Apucați scula electrică de suprafețele de prindere izolate atunci când executați operații în cursul cărora accesoriiul sau șurubul poate atinge fire electrice ascunse (contactul un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare)
• În cazul unor defectiuni electrice sau mecanice, imediat deconectați instrumentul sau scoateți încărcătorul de la sursa de energie

ÎNCĂRCAREA/BATERIILOR

- Acest încărcător poate fi folosit de către copiii mai mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului și înțeleg pericolele pe care aceasta le implică (în caz contrar există pericol de manevrare greșită și răniri)

- Supravegheati copiii (astfel veți fi siguri că aceștia nu se joacă cu încărcătorul)

- Copiii nu au voie să curete și să întrețină încărcătorul fără a fi supravegheati

- Utilizați numai încărcătorul SKİL 2610Z08496 sau 2610Z08495 și acumulatorul SKİL 2610Z08494 cu acest instrument

- Încărcați bateriile numai cu ajutorul încărcătorului furnizat împreună cu instrumentul

- Nu atingeti firele de contact al încărcătorului

- Nu expuneti la ploaie instrumentul/încărcătorul/bateria

- Nu încărcați bateria în locuri umede sau ude

- Nu folositi încărcătorul dacă acesta deteriorat, adresațivă la una din Stațiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

- Nu folositi încărcătorul dacă cablu sau fișa sint deteriorate, adresați-vă la una din Stațiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

- Nu folositi bateria dacă aceasta este avariata; ea trebuie înlocuită imediat

- Nu dezasamblati încărcătorul sau bateria

- Nu încercați să reîncarcați bateriile de unică folosință utilizând încărcătorul

- Temperatură ambientă admisă (instrument/încărcător/acumulator):

-în timpul încărcării 0...+45°C

-în timpul funcționării -20...+50°C

-în timpul depozitării -20...+50°C

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT/ÎNCĂ;RCA;TOR/BATERIE

③ Citiți manual de instrucțiuni înainte de utilizare
④ Folosiți încărcătorul numai în interior
⑤ Izolație dublă (nu este necesar fir de împământare)
⑥ Bateriile vor exploda când sunt aruncate în foc, deci nu ardeți bateriile sub niciun motiv
⑦ Păstrați instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C și 0°C
⑧ Nu aruncați sculele electrice și bateriile direct la pubelele de gunoi

UTILIZAREA

• Întrerupător combinat pentru conectare/ deconectare și dirijarea vitezei A ②
  Dirijați viteza de la 0 la maximum prin apăsare mai puternică sau mai slabă a butonului de pornire

- Încărcarea bateriei ⑨

!scoateți bateria din sculă

-conectați încărcătorul la sursa de alimentare conform ilustratiei ⑨a
-lampa verde B se va aprinde indicând că încărcătorul este gata de funcționare ⑨a
-introduceți bateria în încărcător așa cum se arată în imagine ⑨b
-lampa roşie C se va aprinde indicând că bateria se încarcă ⑨c

- după aproximativ o 3 ore (2610Z08495) / 5 ore (2610Z08496) bateria este complet încărcată iar lampa verde B se aprinde ⑨d

!scoateți bateria din încărcător după încărcare, acest lucru va mări termenul de funcționare a bateriei

IMPORTANT:

-dacă lampa roșie C nu se aprinde după introducerea bateriei, aceasta înseamnă că bateria este prea rece sau prea încinsă (încărcătorul încarcă doar baterii a căror temperatură este cuprinsă între 0° C și 45° C)

-bateria cu ioni de litiu poate fi încărcată în orice moment (întreruperea procedurii de încărcare nu va cauza deteriorarea bateriei)

-nu este obligatoriu ca bateria cu ioni de litiu să fie descărcată înainte de încărcare (nu există "efectul de memorare" de la bateriile cu nichel-cadmiu)

-în timpul încărcării, încărcătorul și bateria pot să se încălzească; aceast lucru este normal și nu indică apariția vreunei probleme

-înainte de introducerea bateriei în încărcător, asigurați-vă că suprafața exterioară a bateriei este curată și uscată

-nu scoateți bateria din instrument în timpul funcționării acestuia

-dacă nu veți utiliza instrumentul o perioadă mai îndelungată se recomandă să deconectați încărcătorul de la sursa de energie

-mașina este oprită automat în momentul în care bateria cu ioni de litiu este complet descărcată

-o perioadă de lucru semnificativ redusă după încărcare indică faptul că bateria s-a uzat și trebuie înlocuită

• Schimbarea direcției de rotație ⑩

-dacă pârghia nu se așa în poziția corectă stânga/dreapta, întrerupător A ② nu va putea fi acționat !schimbați direcția de rotație abia atunci când aparatul este complet oprit

- Înlocuirea biti ⑪

!nu folosiți biti cu coadă deteriorată

- Reglajul cuplului (VariTorque) ⑫

-ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului D este sucit de la poziția 1 la 19

-în cazul în care ați nimerit peste un şurub, încercați pentru început poziția 1 al VariTorque și apăsați până când veți obține adâncimea necesară

-pozitia E va bloca ambreiajul pentru a permite perforarea (fără roto-percutare) sau perforarea unor portiuni mai difficile

-pozitia F va bloca ambreiajul pentru a permite numai găurire cu percuție

!verificați comutatorul de selectie a treptelor de turație H pentru a vă asigura că se află în poziția HIGH când inelul de cuplare D se află în poziție de găurire cu percuție

!nu folosiți poziția de găurire cu percuție F pentru găurire în lemn, metal, ceramică și plastic pentru a nu deteriora burghiul/spiralul

- Selectie mecanică a treptelor de turație ⑬

-setați comutatorul H la viteza dorită !acționați comutatorul de selecție a treptelor de turatie în timp ce scula funcționează lent

LOW

-viteză scăzută

-moment de rotație mare

-pentru ghidarea şuruburilor şi pentru găuriri de diametre mari

-pentru realizarea de filete

HIGH

-viteză ridicată

-moment de rotație scăzut

-pentru găurire cu percuție

-pentru găuriri de diametre mai mici

- Protectia bateriei

Opreşte instrumentul sau previne pornirea a instrumentul, atunci când

-sarcina este prea mare

-temperatura bateriei nu se încadrează în intervalul de temperaturi de operare admisibile, cuprins între -20 și +50°C

-bateria cu ioni de litiu este aproape descărcată (pentru protecție împotriva descărcării complete)

!nu continuați să apăsați comutatorul pornit/oprit după oprirea automată a mașinii; în caz contrar, bateria poate fi deteriorată

- Lampă J ⑭

Lampa J se aprinde automat dacă se acționează întrerupătorul A ②

• Mânuirea și dirijarea sculei ⑮

!in timp ce lucrați, țineți întotdeauna scula de zonă (zonele) de prindere colorate gri

-mentineți fantele de ventilatie K② neacoperite

-nu exercitați prea multă presiune asupra aparatului; lăsați aparatul să funcționeze

SFATURI PENTRU UTILIZARE

- Folositi biti juste ⑯

!folositi numai biti ascutite

• La găurirea în metale feroase

-când este necesară găurirea la un diametru mare, efectuați întâi o găurire intermediară, la diametru mai mic

-ungeti cu ulei din când în când burghiul

- Atunci când doriți să suciți un şurub la marginea, colțul, capătul lemnului, se recomandă să faceți o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

- Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare

- În cazul înșurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri

• Găurire așchiată în lemn ⑰

• Găurire în ziduri fara praf ⑱

• Găurire în plafoane fara praf ⑲

• Găurire în tigle fara a aluneca ⑳

• A se vedea alte recomandări la www.skil.com

ÎNTRETINERE / SERVICE

- Această sculă nu este destinată utilizării profesionale

- Păstrați instrumentul și încărcătorul curat -curățați cu alcool sau curățător de contacte contactele de încărcare al încărcătorului

!deconectați încărcătorul de la sursa de energie înainte de curățire

- Dacă în ciuda procedeelor de fabricație și control riguroase scula/încărcătorul are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL

• trimiteți scula sau încărcătorul în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasca la www.skil.com)
• în cazul unui încărcător defect, trimiteți atât încărcătorul, cât și bateria la distribuitorul sau la centrul de service SKIL

MEDIUL

- Nu aruncați sculele electrice, bateriile, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană)

-Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuieșc aruncate, ele trebuieșc colectate separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător

-simbolul⑧ vă va reaminti acest lucru Înainte aruncare protejați terminalele bateriei cu lentă protectoare pentru a preîntâmpina scurtcircuitul

ZGOMOT / VIBRAȚII

- Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 84 dB(A) iar nivelul de putere a sunetului 95 dB(A) (abaterea standard: 3 dB), iar nivelul vibrațiilor * m/s² (suma vectiorială a trei direcții; incertitudine K = 1,5 m/s²)

* când găuriți în metal < 2,5 m/s²
* când găuriți cu percuție în beton 10,9 m/s²

- Nivelul emisiilor de vibrații a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate

-utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnificativ nivelul de expunere
-momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere

!protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru

BG
