Typ produktu	Bezprzewodowa wiertarko-wkrętarka udarowa
Marka	Skil
Model	2834 AG
Przeznaczenie	Wiercenie (drewno, metal, ceramika, plastik), wiercenie udarowe (cegła), wkręcanie i gwintowanie
Zasilanie	Akumulator litowo-jonowy (model Skil 2610Z08494)
Kompatybilna ładowarka	Skil 2610Z08496 (5h) lub 2610Z08495 (3h)
Maksymalny moment obrotowy (twarde wkręcanie)	54 Nm (wg ISO 5393)
Regulacja momentu obrotowego	VariTorque: 19 pozycji + pozycja wiercenia + pozycja wiercenia udarowego
Prędkości	2 prędkości (LOW: wolna, wysoki moment; HIGH: szybka, niski moment)
Regulator prędkości	Elektroniczny wyzwalacz (0 do max)
Kierunek obrotów	Odwracalny (prawo/lewo)
Uchwyt	Bezkluczykowy (samozaciskowy)
Oświetlenie	Wbudowana lampka LED (włącza się automatycznie)
Waga	Około 1,5 kg (z akumulatorem)
Poziom hałasu	Ciśnienie akustyczne: 84 dB(A); moc akustyczna: 95 dB(A) (niepewność 3 dB)
Wibracje (wiercenie w metalu)	< 2,5 m/s²
Wibracje (wiercenie udarowe w betonie)	10,9 m/s²
Zakres temperatur (użytkowanie)	-20 °C do +50 °C
Zakres temperatur (ładowanie)	0 °C do +45 °C
Ochrona	Podwójna izolacja; ochrona akumulatora (przeciążenie, temperatura, głębokie rozładowanie)
Konserwacja i czyszczenie	Czyść narzędzie i ładowarkę; czyść styki ładowarki alkoholem
Części zamienne i naprawialność	Naprawa wyłącznie przez autoryzowany serwis Skil; używaj oryginalnych części
Akcesoria w zestawie	Ładowarka, akumulator, końcówki (niewyszczególnione) – patrz opakowanie

Często zadawane pytania - 2834 AG SKIL

Jak naładować akumulator wiertarki Skil 2834 AG?

Wyjmij akumulator z narzędzia. Podłącz ładowarkę (model Skil 2610Z08496 lub 2610Z08495) do gniazdka sieciowego. Zapali się zielona dioda. Włóż akumulator do ładowarki; czerwona dioda oznacza ładowanie. Pełne ładowanie trwa około 3 godzin (2610Z08495) lub 5 godzin (2610Z08496). Zielona dioda zapala się ponownie po zakończeniu ładowania.

Co zrobić, jeśli akumulator się nie ładuje?

Sprawdź, czy akumulator ma temperaturę pokojową (0-45°C). Jeśli jest zbyt zimny lub zbyt gorący, czerwona dioda nie zapali się. Poczekaj, aż akumulator osiągnie dopuszczalny zakres temperatur. Upewnij się również, że styki są czyste i suche.

Jak ustawić moment obrotowy wkręcania?

Użyj pierścienia regulacyjnego (VariTorque) umieszczonego za uchwytem. Obróć go od pozycji 1 (niski moment) do 19 (wysoki moment). Do wiercenia bez udaru wybierz pozycję oznaczoną wiertłem; do wiercenia udarowego pozycję oznaczoną młotkiem. Zawsze zaczynaj od niskiego momentu i stopniowo zwiększaj.

Jak używać funkcji udaru?

Ustaw pierścień regulacji momentu obrotowego na pozycję 'wiercenie udarowe' (symbol młotka). Upewnij się, że przełącznik prędkości jest w pozycji HIGH (wysoka prędkość). Używaj udaru tylko do twardych materiałów, takich jak cegła lub beton. Unikaj wiercenia w drewnie, metalu lub ceramice w trybie udarowym.

Jak zmienić kierunek obrotów?

Użyj przełącznika znajdującego się nad wyzwalaczem. Przesuń go w lewo dla obrotów prawych (wkręcanie), w prawo dla obrotów lewych (odkręcanie). Zmieniaj kierunek tylko wtedy, gdy narzędzie jest całkowicie zatrzymane.

Jak wybrać prędkość?

Użyj dwupozycyjnego przełącznika prędkości (LOW/HIGH) umieszczonego na górze narzędzia. LOW zapewnia wolną prędkość z wysokim momentem obrotowym do wkręcania i wiercenia dużych otworów. HIGH zapewnia szybką prędkość z niskim momentem do wiercenia udarowego i małych otworów. Zmieniaj prędkość tylko wtedy, gdy narzędzie obraca się wolno.

Jak wymienić końcówkę lub wiertło?

Narzędzie jest wyposażone w uchwyt bezkluczykowy. Obróć pierścień uchwytu ręcznie, aby otworzyć szczęki, włóż końcówkę lub wiertło, a następnie mocno dokręć, obracając pierścień w przeciwnym kierunku. Nie używaj końcówek z uszkodzonym trzpieniem.

Co zrobić, jeśli narzędzie nagle się zatrzyma?

Narzędzie jest chronione przed przeciążeniem, nadmierną temperaturą i głębokim rozładowaniem akumulatora. Jeśli narzędzie zatrzyma się automatycznie, zwolnij wyzwalacz i odczekaj chwilę. Jeśli akumulator jest pusty, naładuj go. Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem Skil.

Jak konserwować wiertarkę Skil 2834 AG?

Utrzymuj narzędzie i ładowarkę w czystości i suchości. Czyść styki ładowarki alkoholem. Nigdy nie używaj wody. Upewnij się, że szczeliny wentylacyjne nie są zablokowane. W przypadku naprawy oddaj narzędzie do autoryzowanego centrum serwisowego Skil.

Jakie akcesoria są kompatybilne z tą wiertarką?

Używaj wyłącznie akcesoriów zalecanych przez Skil. Wiertła i końcówki muszą być dobrze naostrzone i dostosowane do materiału. Maksymalna prędkość akcesorium powinna być co najmniej równa prędkości biegu jałowego narzędzia (nieokreślona, ale zazwyczaj 1500 obr/min w HIGH). Do akumulatorów i ładowarek używaj wyłącznie modeli Skil 2610Z08494 (akumulator), 2610Z08495 lub 2610Z08496 (ładowarki).

INSTRUKCJA OBSŁUGI 2834 AG SKIL

Akumulatorowa wiertarka 1014/2834 udarowa/wkrętarka

WSTEP

• Narzędzie to przeznaczone jest do wiercenia z udarem w cegle oraz do wiercenia w drewnie, metalu, materiałach ceramicznych i tworzywach sztucznych; elektronicznie regulacje prędkości wiertarki z prawym i lewym biegiem doskonale sprawdzają się również jako wkrętarki oraz gwinciarki
• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych
• Przeczytać i zachować niniejszą instrukcję obsługi ③

DANE TECHNICZNE ①

Maks. moment obrotowy twardego wkręcania wg ISO 5393 : 54Nm

ELEMENTY NARZĘDZIA ②

A Przycisk włącznik/wyłącznik i regulator prędkości
B Zielona lampka ładowania
C Czerwona lampka ładowania
D Pierścień nastawy sprzęgła
E Pozycja wiercenia
F Pozycja wiercenia udarowego
G Przełącznik zmiany kierunku rotacji
H Przełącznik biegów
J Lampka punktowa
K Szczeliny wentylacyjne
L Ładowarka

BEZPIECZEŃSTWO

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA ELEKTRONARZĘDZIA

OSTRZEZENIE Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Użyte w poniższym tekście pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

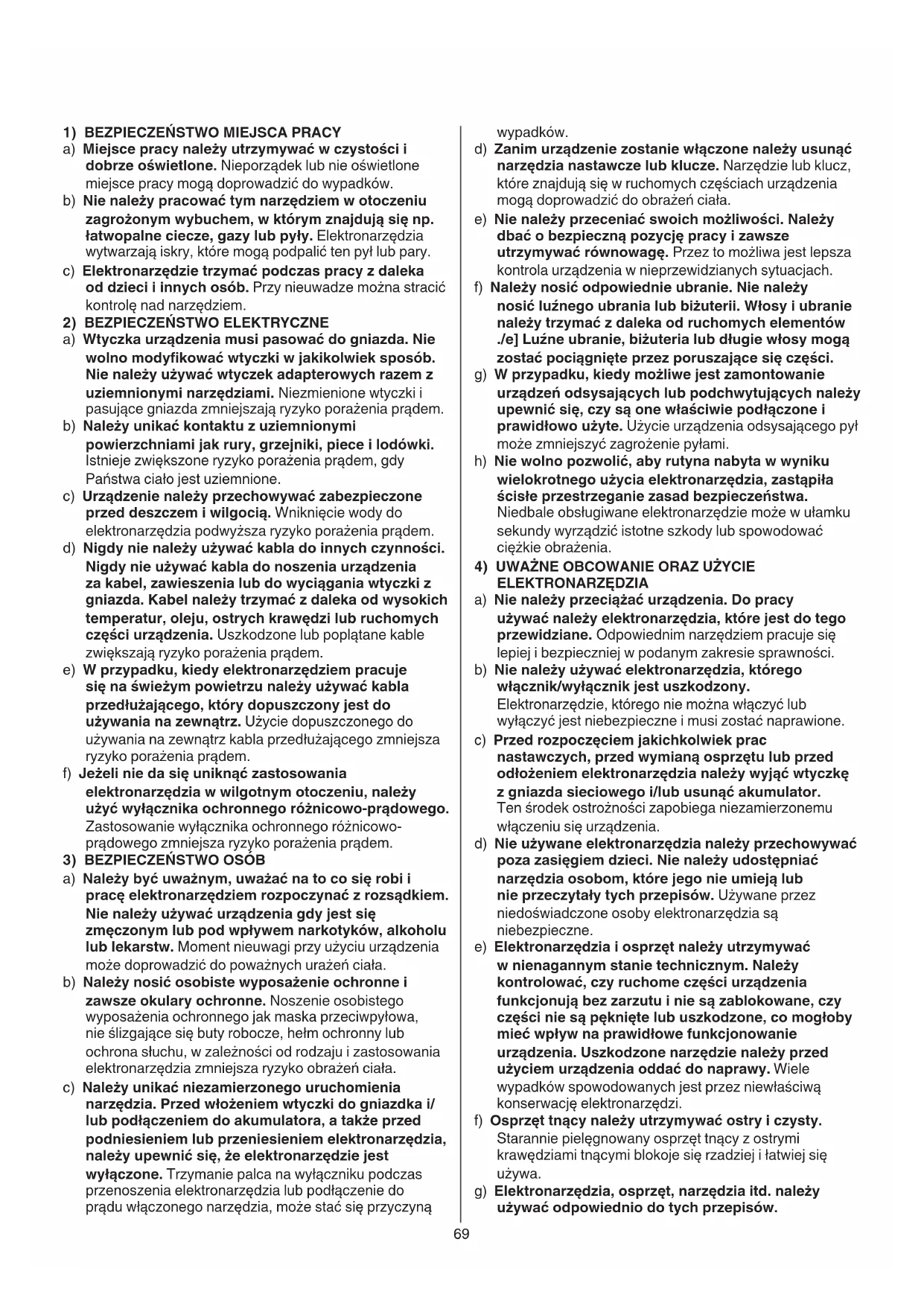

1) BEZPIECZEŃSTWO MIEJSCA PRACY

a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków.

b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem.

2) BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno modyfikować wtyczki w jakikołwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemnionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione.

c) Urządzenie należy przechowywać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.

e) W przypadku, kiedy elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) BEZPIECZEŃSTWO OSÓB

a) Należy być uważnym, uważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urazeń ciała.

b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/ lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną

wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania lub biżuterii. Włosy i ubranie należy trzymać z daleka od ruchomych elementów ./e] Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części.

g) W przypadku, kiedy możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

h) Nie wolno pozwolić, aby rutyna nabyta w wyniku wielokrotnego użycia elektronarzędzia, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Niedbale obsługiwane elektronarzędzie może w ułamku sekundy wyrządzić istotne szkody lub spowodować ciężkie obrażenia.

4) UWAŻNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZIA

a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy udostępniać narzędzia osobom, które jego nie umieją lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

e) Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

f) Osprzęt tnący należy utrzymywać ostry i czysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa.

g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów.

Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste, niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) UWAŻNE OBCOWANIE I UŻYWANIE NARZĘDZI ZASILANYCH AKUMULATORAMI

a) Akumulatory należy ładować tylko w ładowarkach, które polecił producent. W ładowarce, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.

c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwożdzi, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwarcie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń.

e) Nie wolno użytkować uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub przerabiane akumulatory mogą się nieprzewidzianie zachować, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).

f) Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować.

g) Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze nie mieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

6) SERWIS

a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane.

b) Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

PRZEPISY BEZPIECZEŃSTWA DO AKUMULATOROWEJ WIERTARKO-WKRĘTARKI

OGÓLNE

- Pył pochodzący z takich materiałów, jak farby zawierające ołów, niektóre gatunki drzewa, minerały i metal może być szkodliwy (kontakt z nim lub wdychanie takiego pyłu może powodować reakcje alergiczne i/lub niewydolność oddechową u operatora lub osób towarzyszących); należy zakładać maskę przeciwpyłową i pracować z urządzeniem odsysającym, jeżeli można je podłączyć

- Niektóre rodzaje pyłu są zaklasyfikowane jako rakotwórcze (takie, jak pył dębu i buka) szczególnie w połączeniu z dodatkami do kondycjonowania drewna; należy zakładać maskę przeciwpyłową i pracować z urządzeniem odsysającym pył, jeżeli można je podłączyć

- Należy stosować się do lokalnych wymogów dotyczących pracy w otoczeniu pyłu powstającego podczas obróbki materiału

- Nie należy obrabiać materiału zawierającego azbest (azbest jest rakotwórczy)

- Przed regulacją elektronarzędzia, wymianą osprzętu, w czasie transportu lub podczas przechowywania należy upewnić się czy przełącznik G ② znajduje się w środkowym (blokada) położeniu (zabezpieczony)

AKCESORIA

- SKIL może zagwarantować bezawaryjne działanie narzędzia tylko przy korzystaniu z oryginalnego wyposażenia dodatkowego

- Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia

PRZED UŻYCIEM

- Uwaga na gwoździe, śruby i inne twarde przedmioty; przed przystąpieniem do obróbki powinny być usunięte z obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

- Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej ładowarka

- Należy zabezpieczyć miejsce przeznaczone do zszycia (miejsce przeznaczone do zszycia umieszczone w zaciskach lub imadle jest utrzymywane w miejscu bezpieczniej niż w ręku)

- Aby wykryć ukryte przewody zasilające należy używać stosownych detektorów lub porozumieć się z miejscowymi zakładami energetycznymi (kontakt z przewodami elektrycznymi może doprowadzić do pożaru i porażenia elektrycznego; uszkodzenie przewodu gazowego może doprowadzić do wybuchu; uszkodzenie przewodów instalacji wodociągowej powoduje szkody rzeczowe i może spowodować porażenie elektryczne)

PODCZAS UŻYWANIA

- Zakładać ochronniki słuchu podczas wiercenia z udarem (wpływ hałasu może spowodować utratę słuchu)

- Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłoby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści (kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym)

- W przypadku wadliwego działania mechanicznych lub elektrycznych elementów urządzenia, należy bezzwocznie odłączyć narzędzie przy ładowarce wyłąć wtyczkę z gniazda sieciowego

ŁADOWANIE/AKUMULATORY

- Niniejsza ładowarka może być użytkowana przez dzieci powyżej lat 8, przez osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy dzieci lub osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się niniejszą ładowarką i jakie ewentualne niebezpieczeństwa związane są z jej użytkowaniem (w przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów)

• Dzieci powinny znajdować się pod nadzorem (tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką)
• Dzieci mogą czyścić i konserwować ładowarkę jedynie pod nadzorem
• Należy stosować ładowarki SKIL 2610Z08496 lub 2610Z08495 i akumulatora SKIL 2610Z08494 z tym narzędziem
• Do ładowania akumulatorów wykorzystywać tylko znajdująca się w wyposażeniu ładowarkę
• Nie dotykać styków ładowarki
• Elektronarzędzie/ładowarka/akumulator powinny być zawsze suche i nie poddawane oddziaływaniom opadów atmosferycznych

• Nie ładować akumulatora w wilgotnych lub mokrych środowiskach

• Nie próbować uruchamiać uszkodzonej ładowarki; należy ją dostarczyć do autoryzowanego punktu serwisowego elektronarzędzi firmy SKIL

• Nie używać ładowarki w przypadku stwierdzenia uszkodzenia kabla zasilającego lub wtyku, ładowarkę należy dostarczyć do autoryzowanego punktu serwisowego elektronarzędzi firmy SKIL
• Uszkodzony akumulator natychmiast wymienić i nie używać do pracy
• Nigdy nie demontować ładowarki czy akumulatora
• Nigdy nie próbować ładowania jednorazowych baterii
• Dopuszczalna temperatura otoczenia (narzędzie/ładowarka/akumulator):

-podczas ładowania 0...+45°C
-podczas pracy -20...+50°C
-podczas przechowywania -20...+50°C

OBJAŚNIENIE SYMBOLI NA NARZĘDZIU/ŁADOWARCE/AKUMULATORZE

③ Przed użyciem przeczytaj instrukcję obsługi
④ Ładowarki używaj tylko we wnętrzach
⑤ Podwójna izolacja (brak uziemienia)
⑥ Akumulatory w kontakcie z ogniem mogą eksplodować, więc nie wolno ich pod żadnym pozorem spalać
⑦ Narzędzie/tadowarka/akumulator powinny być zawsze przechowywane w pomieszczeniu o temperaturze poniżej 50°C
⑧ Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego

UŻYTKOWANIE

• Włącznik/wyłącznik ze sterowaniem prędkości obrotowej A ② Zmieniając stopień nacisku na przycisk włącznika/ wyłącznika można bezstopniowo sterować prędkością w zakresie od zera do maksymalnej prędkości obrotowej
  • Ładowanie akumulatora ⑨

!wyjąć akumulator z elektronarzędzia

-podłączyć ładowarkę do sieci, jak pokazano ⑨a
-zapali się zielona lampka B sygnalizując gotowość ładowarka do pracy⑨a
-włóż akumulator do ładowarki, jak pokazano na rysunku ⑨b
-zapali się czerwona lampka C sygnalizując, że akumulator jest w trakcie ładowania ⑨c

- po upływie 3 godzinach (2610Z08495) / 5 godzinach (2610Z08496) ładowanie jest zakończone i zielona lampka włączy się B ⑨d

!po zakończeniu procesu ładowania należy wyjąć akumulator z gniazda ładowarki, przedłuża to żywotność akumulatora

UWAGA:

-w przypadku gdy czerwona lampka C po włożeniu akumulatora do ładowarki nie zapali się, może to oznaczać że akumulator jest zbyt zimny lub zbyt gorący (ładowanie akumulatora możliwe jest w zakresie temperatur od 0° do 45°C)
-akumulator litowo-jonowy można ładować w dowolnym momencie (przerwanie ładowania nie powoduje uszkodzenia akumulatora)
-baterie litowo-jonowe nie muszą być całkowicie rozładowane przed naładowaniem (nie występuje
"efekt pamięci", charakterystyczny dla baterii niklowo-kadmowych)

-podczas ładowania zarówno akumulator jak i ładowarka mogą się nagrzewać; co jest zjawiskiem prawidłowym

-przed instalacją akumulatora w ładowarce upewnić się, ze jego zewnętrzna powierzchnia jest czysta i sucha

-podczas pracy akumulatora nie wolno wyjmować z elektronarzędzia

-po zakończeniu pracy wyjąć wtyk ładowarki z gniazda sieciowego

-gdy akumulator litowo-jonowy się wyczerpie, narzędzie wyłączy się automatycznie

-jeśli po naładowaniu akumulatora jego czas pracy jest znacznie krótszy, oznacza to, że jest on zużyty i należy go wymienić

• Zmiana kierunku obrotów ⑩

-w przypakdu niewłaściwej pozycji przelącznika w lewo/prawo przycisk włącznika/wyłącznika A ② jest zablokowany

!kierunek obrotów zmieniać tylko wtedy, gdy narzędzie jest całkowicie zatrzymane

• Wymiana wiertet ⑪

!nie używać wierteł ze zniszczonym uchwytem

- Kontrola momentu obrotowego (VariTorque) ⑫

-wielkość momentu zwiększa się pokręcając pierścieniem sprzęgła D z położenia 1 do 19

-dobierając wielkość momentu obrotowego rozpoczynać próby wkręcania od położenia 1 i następnie zwiększać wielkość momentu aż do osiągnięcia wymaganej głębokości wkręcenia

-w pozycji E sprzęgło zostanie zablokowane, umożliwiając wiercenie i wkręcanie wymagające dużych momentów obrotowych

-w pozycji F sprzęgło zostanie zablokowane, umożliwiając wyłącznie wiercenie z udarem

!sprawdź, czy przełącznik biegów H jest w pozycji HIGH, gdy pierścień sprzęgła D jest w pozycji wiercenia z udarem

!nie wolno włączać pozycji wiercenia z udarem

F do wiercenia w drewnie, metalu, ceramice i plastiku; może to doprowadzić do uszkodzenia wiertła lub śruby

- Mechaniczne przełączanie biegów ⑬

-ustawić przełącznik H do pożądanej prędkości !przełącznik biegów przestawiać podczas ruchu z niewielką prędkością obrotową

LOW

-niska prędkość

-wysoki moment obrotowy

-do wkręcania i wiercenia otworów o dużej średnicy

-do gwintowania

HIGH

-wysoka prędkość

-niski moment obrotowy

-do wiercenia z udarem

-do wiercenia otworów o małej średnicy

- System ochrony baterii

Wyłącza narzędzie lub zabezpiecza narzędzie przed włączeniem, gdy

-obciążenie jest za wysokie

-temperatura akumulatora wykracza poza dozwolony zakres temperatury roboczej od -20 do +50°C

-bateria litowo-jonowa jest bliska stanu całkowitego rozładowania (w celu ochrony przed zbytnim rozładowaniem)

!po automatycznym wyłączeniu narzędzia nie naciskaj przycisku „on/off”, ponieważ może to spowodować uszkodzenie akumulatora

• Lampka punktowa J ⑭

Lampka punktowa J zapala się automatycznie z chwilą włączenia przycisku A ②

• Utrzymywanie i prowadzenie narzędzia ⑮

!podczas pracy zawsze trzymać narzędzie za uchwyt(y) ograniczone szarym kolorem

-szczeliny wentylacyjne K② powinny być odkryte

-nie przyciskać urządzenia zbyt silnie; pozwól mu pracować dla ciebie

WSKAZÓWKI UŻYTKOWANIA

- Używać właściwych wiertel ⑯ ! używać tylko ostrych wier

- Wiercenie otworów w metalach, w skład których wchodzi żelazo

-podczas wiercenia dużych otworów należy wstępnie wywiercić mały otwór -od czasu do czasu naoliwić wiertło

- W celu uniknięcia rozwarstwiania przedmiotów drewnianych przy wkręcaniu wkrętów na brzegu należy otwór odpowiednio nawiercić

- Przy wkręcaniu, a szczególnie wykręcaniu wymagane jest wywieranie stałego nacisku na łeb wkręta

- Przy wkręcaniu wkrętów w twarde drewno wykonać otwór wstępny

- Przewiercanie przedmiotów drewnianych bez wyrywania krawędzi ⑰

- Bezpyłowe wiercenie w ścianie ⑱

- Bezpyłowe wiercenie w suficie ⑲

- Wiercenie bez poślizgu w płytkach ceramicznych ⑳

- Więcej wskazówek można znaleźć pod adresem www.skil.com

KONSERWACJA / SERWIS

- Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

- Elektronarzędzie oraz ładowarka z kablem powinno być zawsze czyste

-styki ładowarki czyścić alkoholem lub odpowiednim preparatem do czyszczenia styków

!przed przystąpieniem do wykonywania jakichkolwiek czynności obsługowych przy ładowarce wyjąć wtyk z gniazda sieciowego

- Jeśli narzędzie/tadowarkę, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL

- odestać nierozebrany narzędzie lub ładowarki, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com)

- w razie awarii ładowarki należy przesłać zarówno ładowarkę, jak i akumulator do dealera albo najbliższego punktu usługowego SKIL

ŚRODOWISKO

• Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE)
  -zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska
  -w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol ⑧ przypomni Ci o tym
  !przed oddaniem akumulatora do punktu odbioru surowców wtórnych zabezpieczyć taśmą jego styki w celu uniknięcia powstawania prądów pełzających

HAŁASU / WIBRACJE

- Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi 84 dB(A) zaś poziom mocy akustycznej 95 dB(A) (poziom odchylenie: 3 dB), zaś wibracje * m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

* podczas wiercenia w metalie < 2,5 m/s ^2

* podczas wiercenia z udarem w betonie 10,9 m/s ^2

- Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi albo żle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia -przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia !należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy

* pri vítaní do kovu < 2,5 m/s²
* pri vítaní do betónu s príklepom 10,9 m/s²
