NAVODILA ZA UPORABO HBG 3445 DOMETIC

Kuhalne plošće in štedilniki

Instalacija, Uporaba, Vzdhrzevanje. 189

3

MOD.XmmYmm

HB2325 430 305

MOD.XmmYmm

HB3400 470 370

HB4500 370 470

MOD. Xmm Ymm

HBG2335 440 315

MOD. Xmm Ymm

HBG3341 678,4 333,6

MOD. Xmm Ymm

HBG3445 510 435

MOD. Xmm Ymm

HSG2445 590 435

MOD. Xmm Ymm

HSG3436 820 415,9

MOD:

HB2325

HB3400

HB4500

MOD:

HBG2335

HBG3341

HBG3445

HSG2445

HSG3436

5

6
MOD: HB2325

MOD:HB3400

MOD: HB4500

MOD: HBG2335

MOD: HBG3341

MOD: HBG3445

MOD:HSG2445

MOD: HSG3436

Pred prićetkom uporabe aparata natančno preberite ta priročnik z navodili, shranite ga, in v primeru oddaje aparata drugemu uporabniku, slednjemu izročite tudi ta navodila.

Kazalo

1 Obrazložitev simbolov 190
2 Splošni varnostni napotki. 190
3 Oprema. 191
4Predvidena uporaba. 191

5 Namestitev 192

5.1 Vgradna odprtina 192
5.2 Priključitevplina 193
5.3 Elektricna priključitev. 195
5.4 Pritrditev 195

6 Tehnicni opis 196

6.1 Komandna plošča 196
6.2 Gorilniki 197

7 Uporaba. 198

7.1 Dodatni previdnosti ukrepi. 198
7.2 Kuhalna povrsina 199
7.3 Vizualni nadzor plamena. 201
7.4 Plinska jeklenka 201

8 Cišćenje in vzdřevanje. 203

8.1 Ciscenje aparata 203
8.2 Zamenjava sob. 203

9 Tlačni priključek (če je vgrajen) 204
10 Garancija 204

1 Obraziožitev simbolov

POZOR!

Varnostno opozorilo: neupoštevanje tega opozorila lahko ima resne posledice, tudi smrtne.

POMEMBNO!

Neuostoovanje te opombe lahko ima za posledico materialno škodo in poslabšanje delovanja izdelka.

OPOMBA

2 Splošni varnostni napotki

Proizvajalec ne prevzema nobene odgovornosti za škodo v naslednjih primerih:

• skode na izdelku zaradi neprimerne uporabe

• spreminanja izdelka brez izrecnega dovoljenja proizvajalca

• uporabe izdelka za druge namene, drugačne od opisanih v priročniku z navodili

neustrezne namestitve in/ali priključitve

To opozorilo je namešceno na aparatu.
- Ta aparat je treba prikljuciti v skladu z veljavnimi predpisi in uporabljati zgolj v dobro zračenem prostoru.
Pred priključitvijo in prvo uporabo naprave preberite navodila.
- Napravo morajo priključiti posebej usposobljeni delavci.

3 Oprema

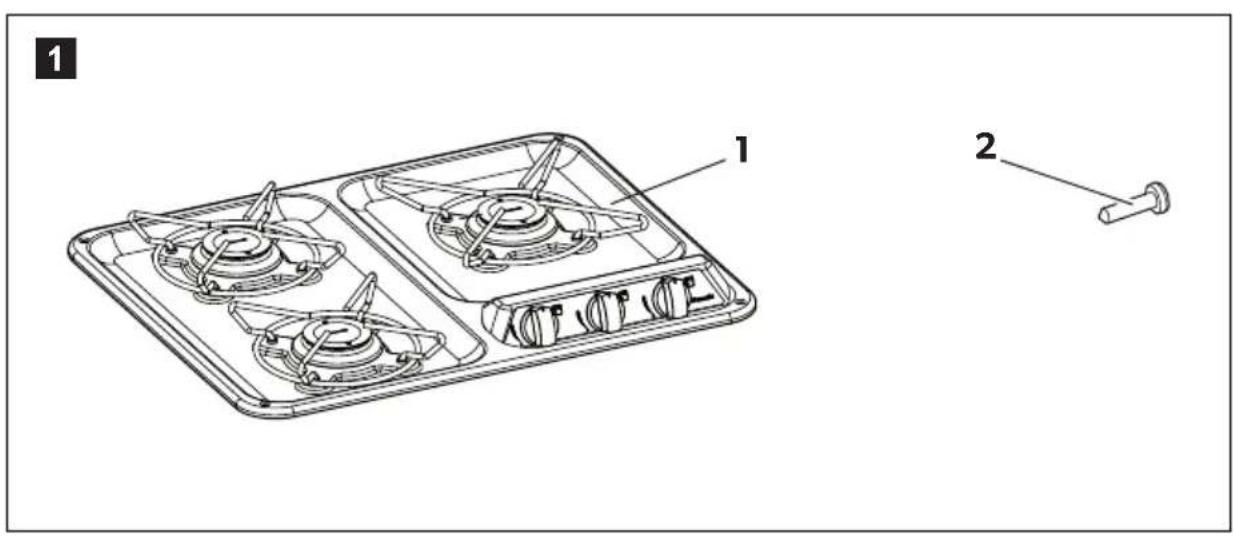

Sklic na

Količina Naziv

Sliko 1, stran 2

11 Kuhalna povrsina
21 Vrečka s pritrdilnimi vijaki

(odvisno od modela)

1 Priročnik z navodili

4 Predvidena uporaba

POZOR!

Aparat lahko uporabljate samo za pripravo Jedi. Kakrsna koli drugacna uporaba se smatra za napačno in zato nevarno. Proizvajalec ni odgovoren za materialno in osebno škodo, nastalo zaradi neprimerne, napačne ali neodgovorne uporabe aparata.

5 Namecitev

POZOR!

Pred namestitvijo preverite, da so pogoji lokalnega omrežja (vrsta in tlak plina) ter nastavljeno stanje aparata združljivi.

Stanje nastavitev tega aparata je navedeno na etiketi (ali na tablici s podatki).

Ta aparat ni priključen na napravo za odvajanja produktov zgorevanja. Slednja mora biti montirana in priključena skladno z veljavnimi predpisi za montažo. Posebno pozornost je potrebno nameniti uporabi ukrepov za prezračevanje.

5.1 Vgradna odprtina

POZOR!

Aparat se mora nahajati stran od gorljivih snovi.

Ta aparat je razvršćen v RAZRED 3: APARAT ZA VGRADNJOV KUHINJSKO OMARICO ALI DELOVNO POVRŠINO.

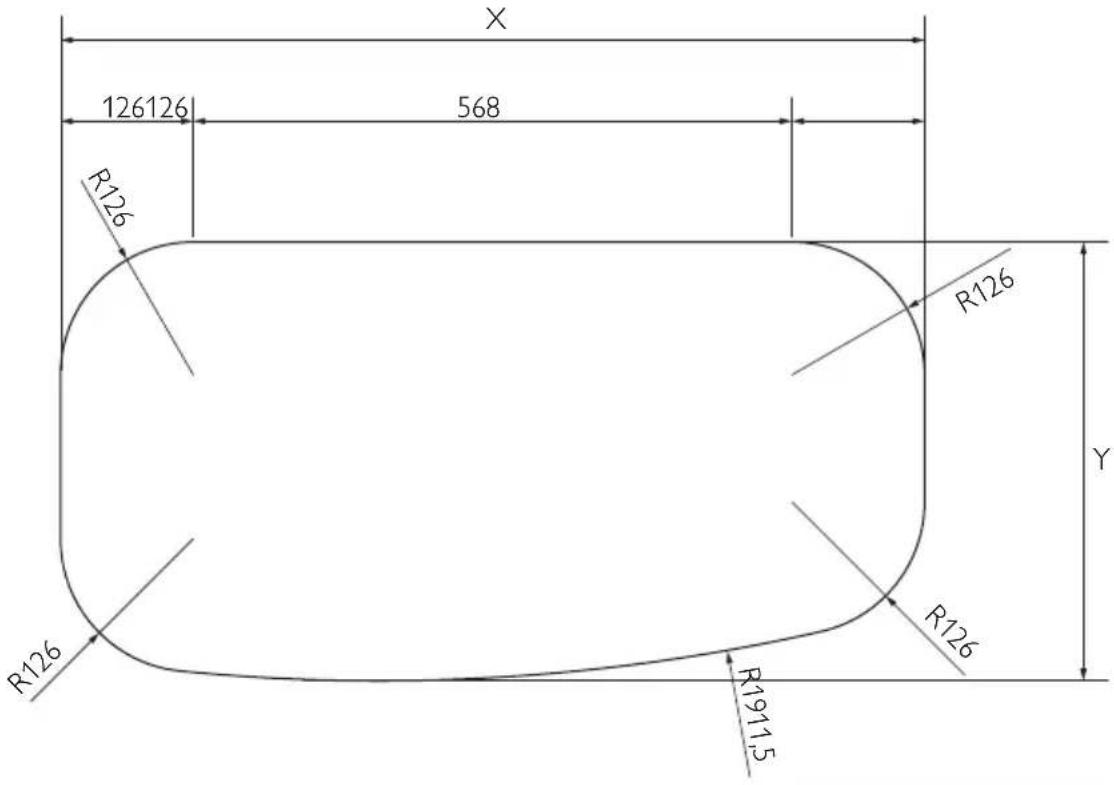

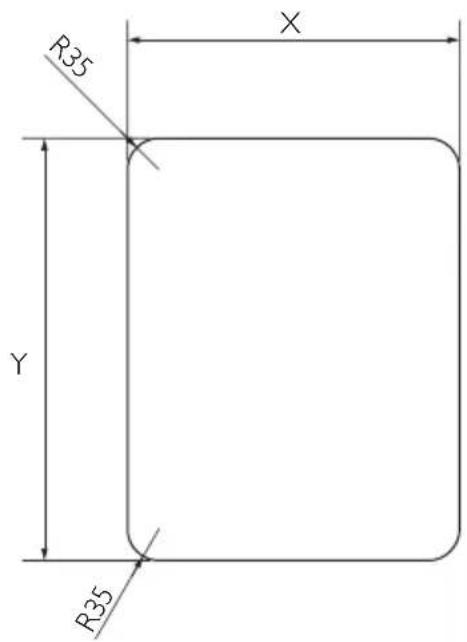

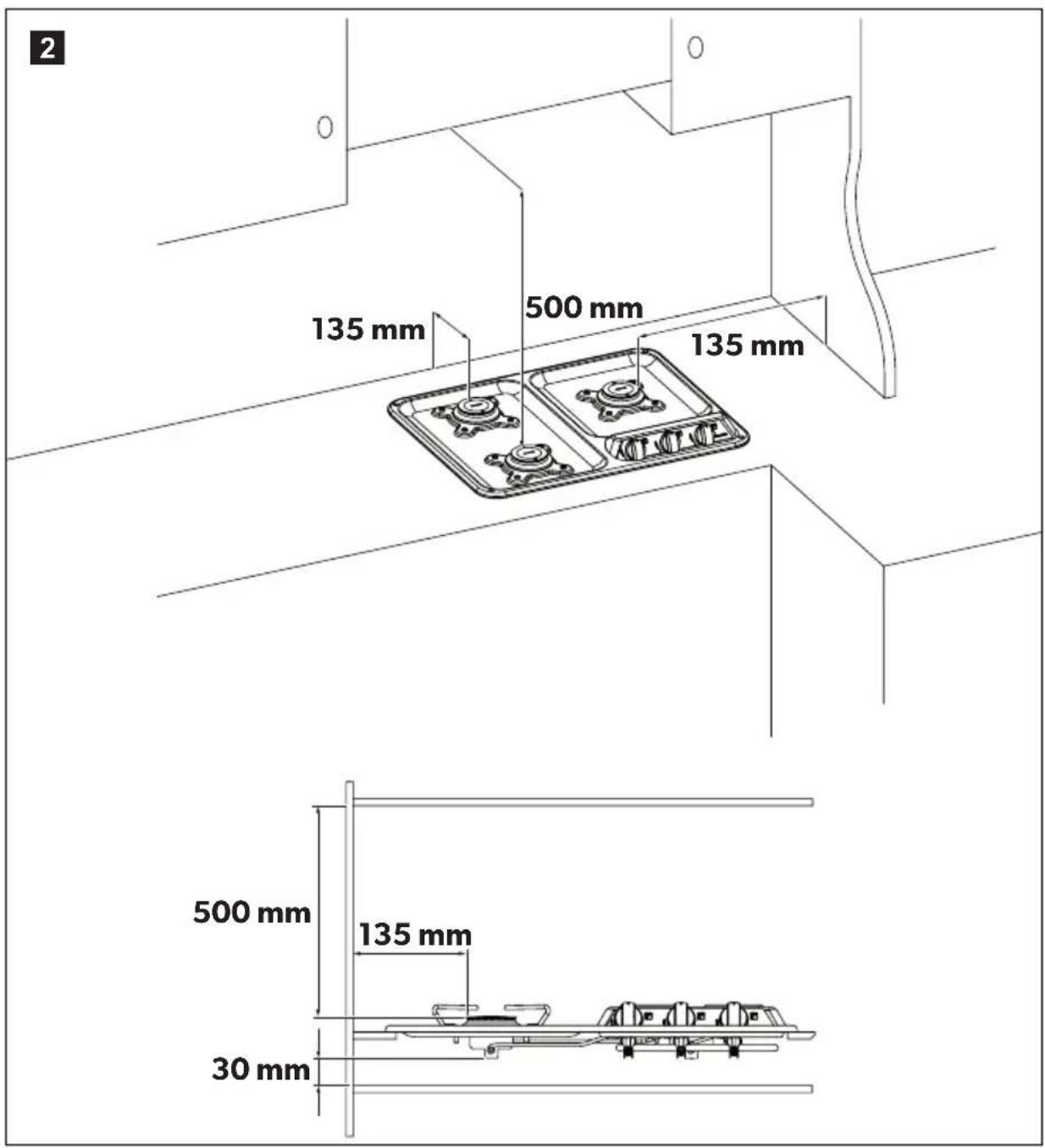

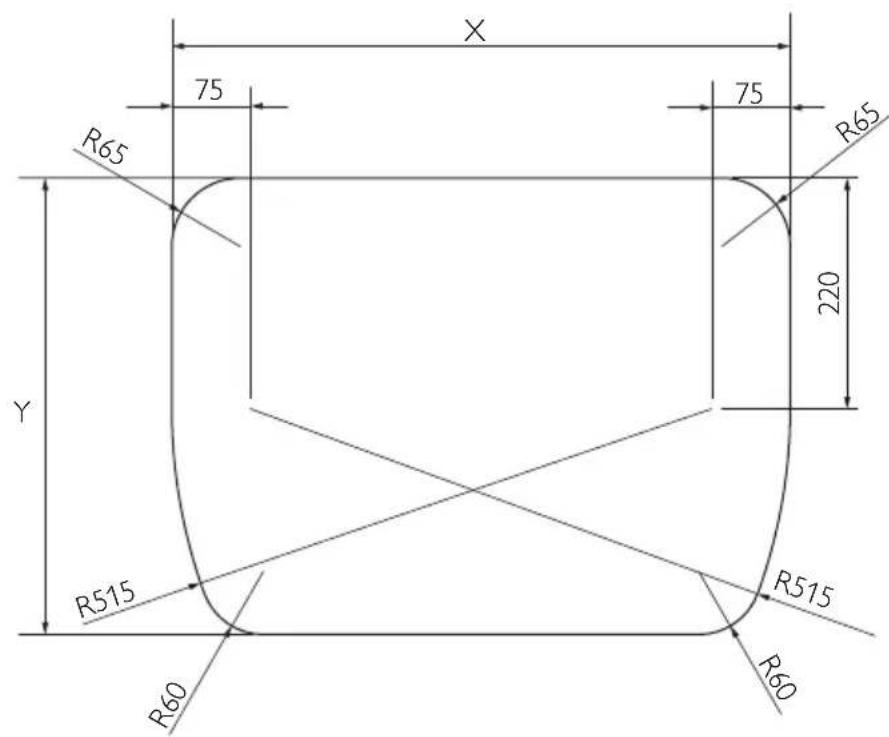

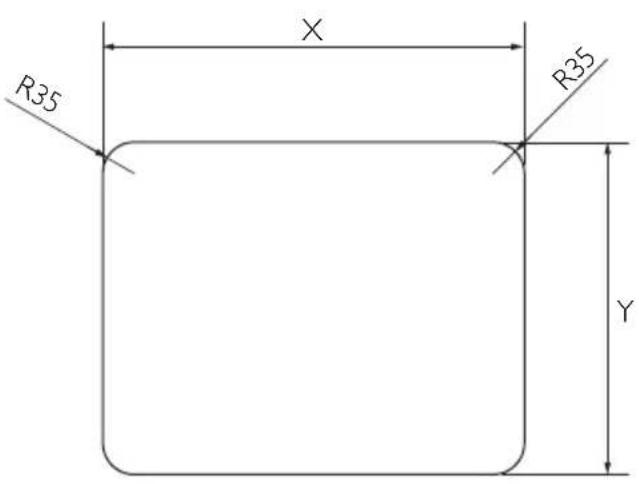

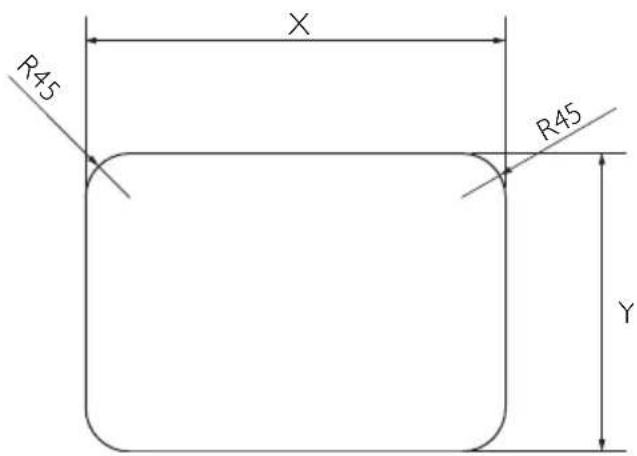

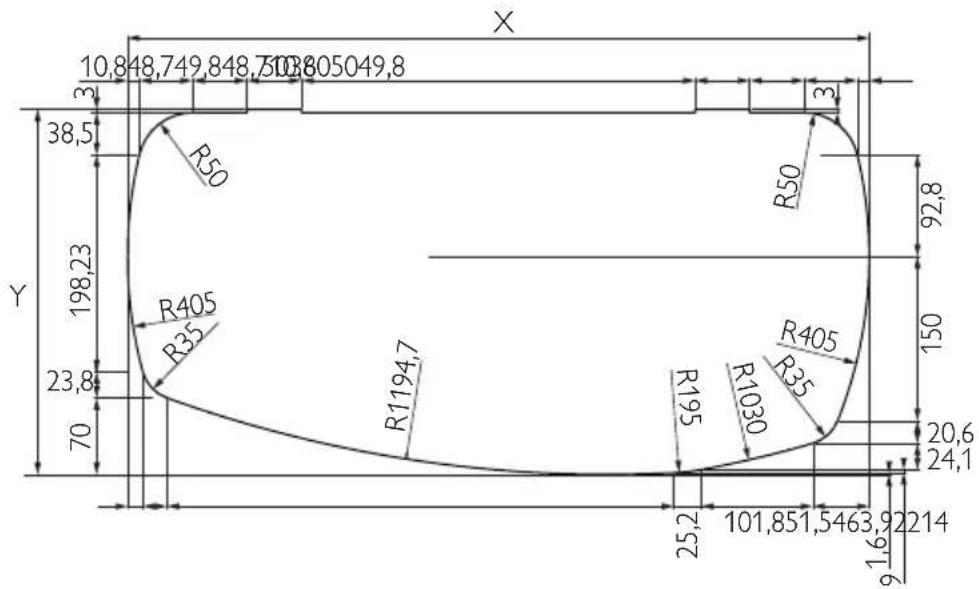

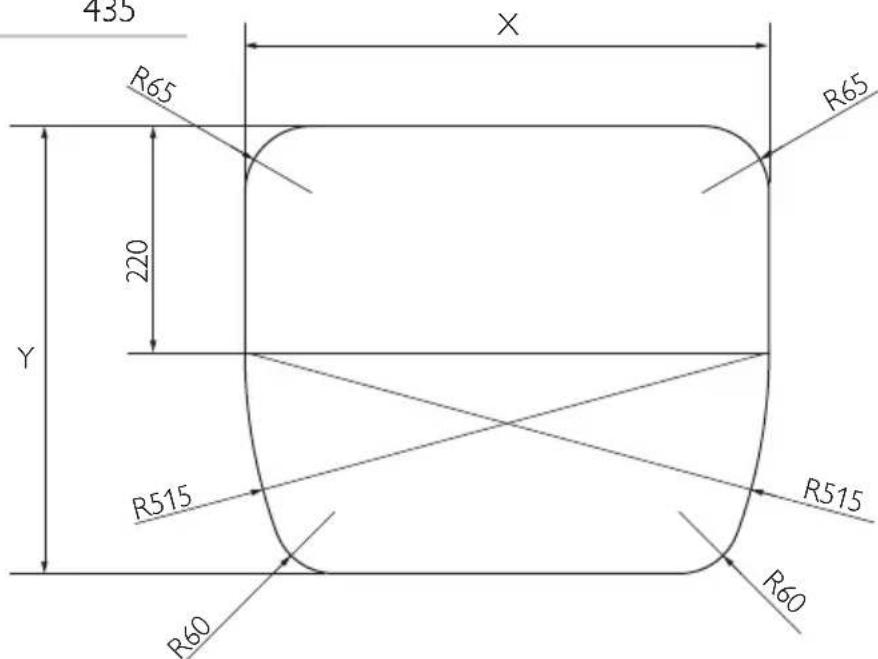

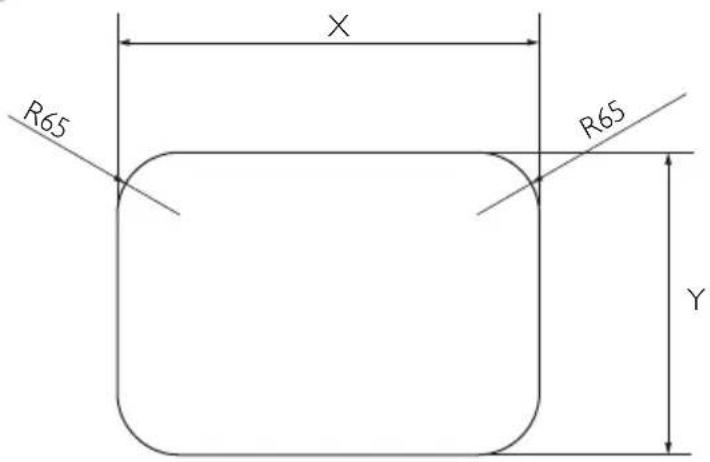

Dimenzije vgradne odprtine

Glede na model, v omarici prijavite odprtino, kot je prikazano na Sliki 3, stran 3.

Omarica mora biti izdelana pravokotno z vodoravno delovno povrsino in sprednjim delom pohistva.
Vgradna odprtina v pohistvu mora biti pravokotna. V primeru, da ima pohistvo odprtine za zračenje, preprečite, da bi vanje vstopali gorljivi materiali.

5.2 Prikljucitevplina

POZOR!

Preverite te podatke, preden na aparat priključite jeklenko. Regulatorji tlaka, ki jih namestimo med jeklenko in aparatom morajo biti v skladu z razredi, navenedenimi v spodnji tabeli.

Ta aparat lahko deluje z naslednjimi vrstami plina in ustreznimi tlaki, ki so naveneni v naslednji tabeli. Razred (ali razredi), po katerem je bil umerjen aparat, je navenen na identifikacijski etiketi, prilepljeni na aparat.

Med montažo in priključitvijo se dovodne plinske cevi aparata ne sme zvjati, vleči ali drugace obremenjevati.

Povezava plinske napeljave v napravo mora biti izvedena s togo kovinski cevjo in s tesnilnimi spojkami.

Možna je tudi uporaba gibke cevi, ki pa mora biti:

• Vedno dostopna za pregled.
• Zašcitena pred možnimi stiki z vročimi deli naprave (kot je del naprave pod gorilniki).
• Zašcitena pred vsakovrstnimi obretenitvami (zvijanjem, vlečenjem, stiskanjem, ...).
• Zašcitena pred premičnim deli pohistva (npr. predali).
  Dolzine Najvec 1,5 m.
  Zamenjana pred datumom konca uporabnosti.

Ko je naprava prikljucena, preverite tesnjenje plinskega obtoka s tekocino za iskanje morebitnih uhajanj, ki ni Jedka. Ne uporablajte milne raztopine. NE UPORABLJAJTE ODPRTIH PLAMENOV.

5.3 Elektricna priključitev

NIZKA NAPETOST 12 V=

POZOR!

To napravo lahko prikljucite na generator moci 12 V=Ce uporabite kabel preseka 2× 0,5mm^2 , ta ne sme biti daljsi kot 2 m. Pazite na prvilno povezavo polov.

POZOR!

Naprave v nobenem primeru ne smete priključiti na omrežno napetost (230 V~), to bi povzroćilo dokončno unićenje sestavnih delov in bi pomenilo nevarnost za uporabnika.

Za povezavo aparata uporabite dvožilni vodnik in ga povežite s spojnim blokom, označemem z "+"12 V=" na zadnji strani aparata. Rdeča sponka je positiven pol in crna sponka je negativi pol.

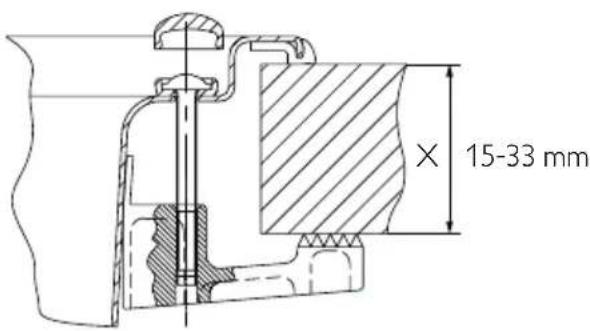

5.4 Pritrditev

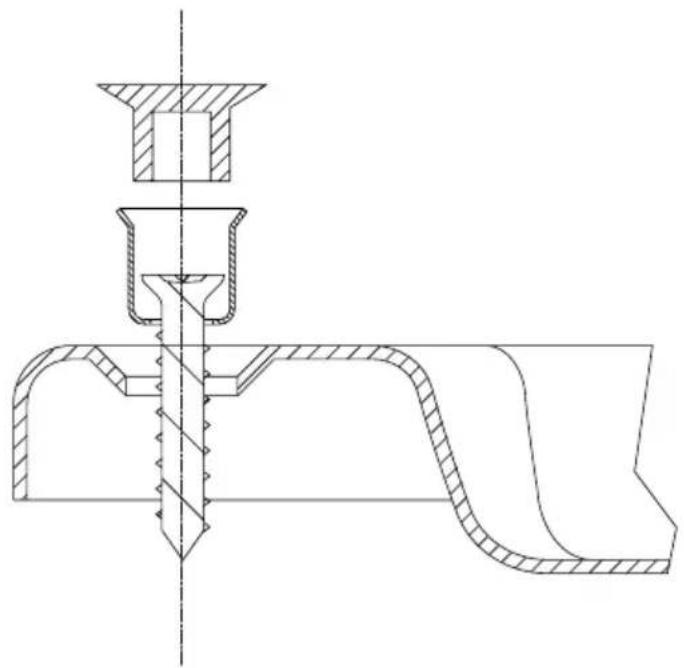

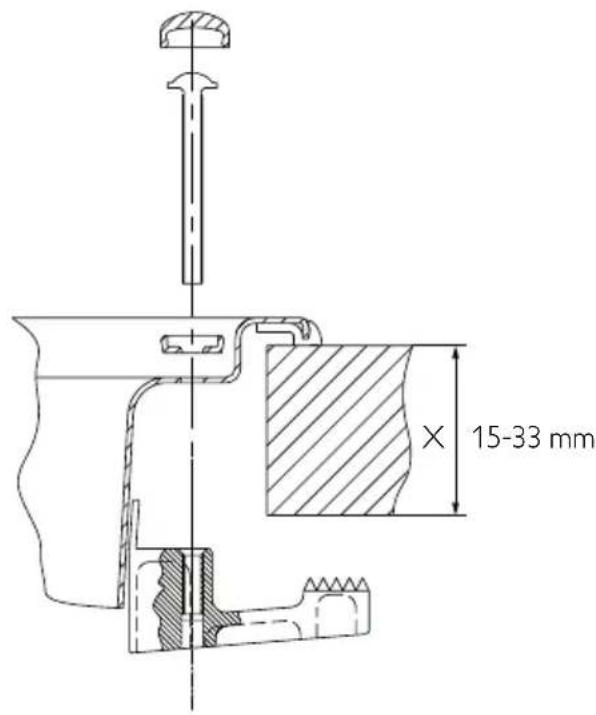

Glede na model, aparat mora biti pritrjen v omarico z vijaki, kot je prikazano na sliki 4, stran 7.

6 Tehnični opis

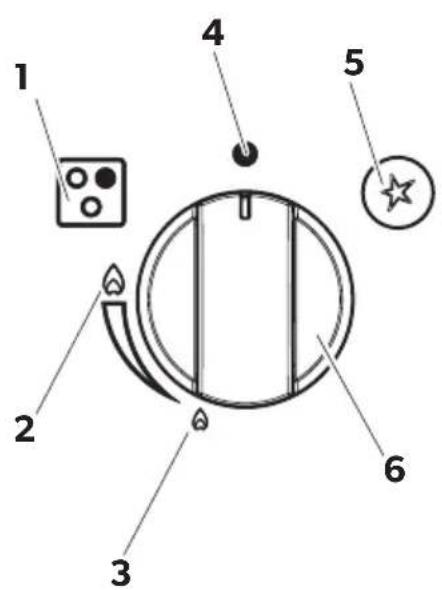

6.1 Komandna plošča

V naslednji tabeli so navedeni vsi gumbi in symboli, ki se nahajajo na aparatu.

OPOMBA

Gumbi in symboli se lahko razlikujejo gledo na model aparata.

Sklicna Simbol Opis

Sliko 5, stran 8

1 Prikazuje vrtljivi gumb za nastaviev

gorilnika na kuhalni plošči.

5 Gumb za elektronsko vžiganje

2 Nastavitev majvecjega plamena.

4 Plin zaprt.

3 Nastavitev majmanjsega plameda.

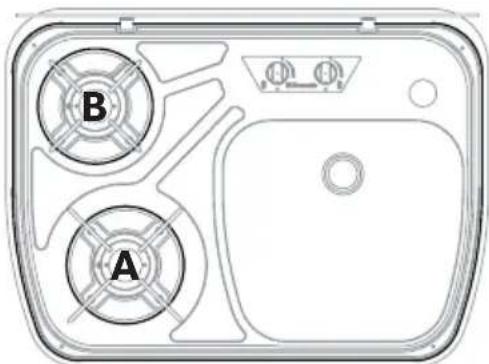

6.2 Gorilniki

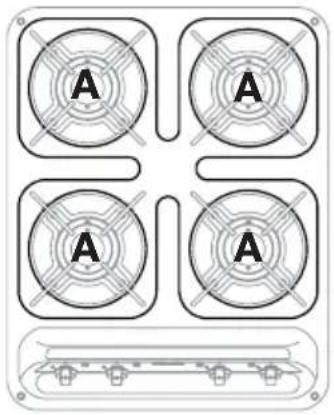

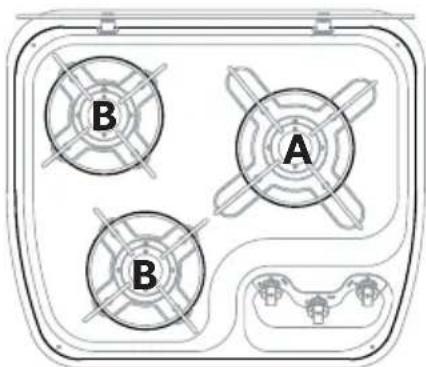

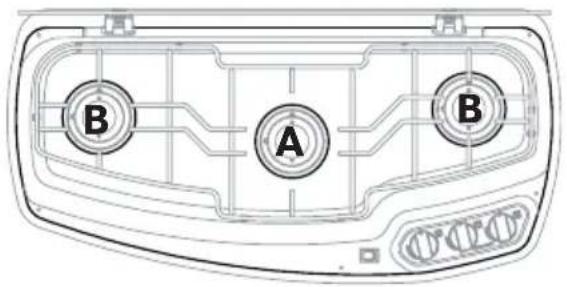

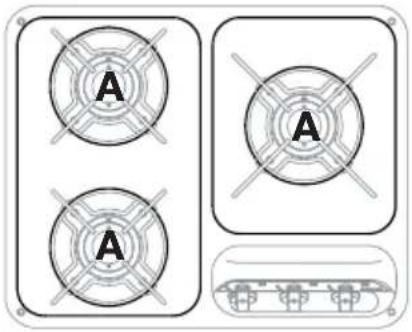

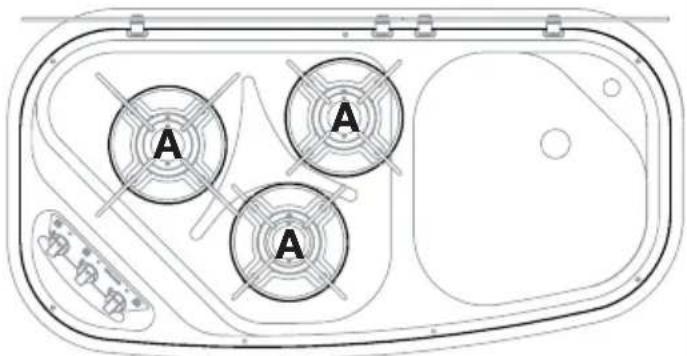

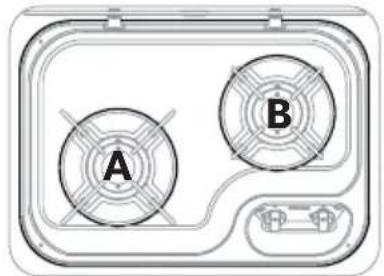

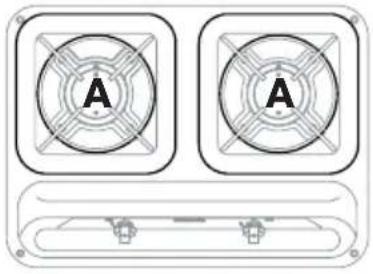

MODEL Sklic na Sliko 6, stran 9	A Ø 64 mm št kW g/h št kW g/h		B Ø 50 mm
HB2325	21,6	116,8
HB3400	31,6	116,8
HB4500	41,6	116,8
HBG2335	11,6	116,811	73
HBG3341	11,6	116,821	73
HBG3445	11,6	116,821	73
HSG2445	11,6	116,811	73
HSG3436	31,6	116,8

7 Uporaba

7.1 Dodatni previdnostni ukrepi

POZOR!

Aparat lahko uporabljajoismo odrasle in odgovorne osebe.Med in takoj po uporabi, so lahko dostopni deli pečice vroci; ne dotikajte se jih in pazite, da niso v blizini otroci. Po končanem kuhanju se prepričajte, da ste vrtljivi/e gumb/e zopet postavili v zaprti položaj. Po uporabi zaprite glavno dovodno plinskopoipo.

POZOR!

Uporaba plinske kuhalne naprave v prostoru, kjer je namescena, proizvaja toploto in vlažnost. Zagotovite dobro prezračevanje kuhinje: imejte odprte odprtine za naravno zračenje ali vgradite napravo za prisilno zračenje (napa s prisilmim odvajanjem zraka).

Intenzivna in dolgotrajna uporaba aparata lahko zahteva dodatno zračenje, na primer odpiranje okna ali bolj učinkovito zračenje, naprimer takto, da povećamo moč delovanja nape za prisilno zračenje.

To opozorilo se nahaja na vidnem mestu na steklenemPokrovu kuhalne plošće. StekleniPokrovi se lahko zdrobijo, ce se segrejo. Preden prižgete katerikoli gorilnik (kuhalna povrsina, pečica in zar) vedno odpritePokrov in vsakič, preden ga zaprete, ugasnite vse gorilnike (kuhalna povrsina, pečica in zar) in počakajte, da se ohladijo.

POZOR!

To opozorilo velja za modele, ki imajo vdelano korito in kuhalno povrsino, z locenim steklenimPokrovom za kuhalno povrsino in korito. To obvestilo se nahaja na vidnem mestu na steklenemPokrovu nad koritom. Med uporabo kuhalne povrsine, kadar jePokrov nad koritom zaprt, morate nujno upostevati majmanjso razdaljo 10 mm med posodo inPokrovom nad koritom.

7.2 Kuhalna povrsina

Izbira gorilnika

POZOR!

Plamen ne sme uhajati izpod dna posode. Posodo postavite na sredino gorilnika, da stabilno stoji na rešetki.

GORILNIK

Sklic na Sliko 6, stran 9

A 64 mm

PREMER POSODE

od 160 mm do 220 mm

B 050mm

od 90 mm do 150 mm

Elektronski vžig kuhalne plošće

POZOR!

Vžig gorilnika je treba opraviti brez nobene posode ali drugega predmeta nad njim.

Za vžig plamena do dna pritisnite vrtljivi gumb za reguliranje (slika 5 6, stran 8) in ga obrinite v položaj velikega plamena (slika 5 2, stran 8).
Istočasno pritisnite gumb za elektronsko prižiganje (slika 5 5, stran 8).
Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.

POZOR!

Ročni vžig kuhalne plošće

Ročno priziganje uporabimo, kadar naprava nima elektronskega priziganja ali v primeru okvare le te.

POZOR!

Vžig gorilnika je treba opraviti brez nobene posode ali drugega predmeta nad njim.

Za vžig plamena do dna pritisnite vrtljivi gumb za reguliranje (slika 5 6, stran 8) in ga obrinite v položaj velikega plamena (slika 5 2, stran 8).
Istocasno prižgite gorilnik z vžigalico ali vžigalnikom za plin.
Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.

POZOR!

Reguliranje plamena na kuhalni plošči

Odvisno od vrste plina ima plamen lahko naslednji videz:

Propan (G31):vrh plamena je znotraj moder in zunaj svetel.
- Butan (G30): ob vžigu gorilnika ima plamen rahlo rumene konice, ki postanejo močneije s postopnim segrevanjem gorilnika.

7.4 Plinska jeklenka

POZOR!

Uporaba drugacne vrste plina in/ali z drugacnim tlakom kot je predpisal proizvajalec, lahko povzroci nepravilne pogoje delovanja aparata. V takem primeru proizvajalec odklanja vsako odgovornost, ki bi izhajala iz napacne uporabe aparata.

Plinske jeklenke, ki jih lahko uporabite, so tiste, ki so najbolj pogoste v državi, v kateri uporabljate aparat. Plin, ki ga morate uporabiti je jaso naveden na zunanji strani embalaže in na neizbrisljivi etiketi na zadnji strani aparata. V vsakem primuru upostevajte naslednja navodila: Plinska jeklenka mora biti namescena v za to primeren prostor v pokoncnem položaju in opremljena z ventilom in regulatorjem tlaka, dostop do nje pa ne sme biti oviran. Zamenjavo jeklenke mora biti moč opraviti z lahkoto in brez ovir.

Zamenjava plinske jeklenke

h Zaprite pipe na napravi.

h Prepričaje se, da v blizini nj nobenih odprtih plamenov.

h Zaprite ventil plinske jeglenke, ki jo boste zamenjali.

h Odvijte regulator tlaka na prazni jeklenki in jeklenko vzemite iz prostora.

h Novo jaklenko vstavite v obrnem vrstnem redu.

h Preverite uhajanje plina s tekocino, ki ne povzroca rjavenja.

POZOR!

• Ne uporabljaje milne raztopine.
• Ne uporabljajie odprtih plamenov.

Prižgite gorilnike in preverite, da pravilno delujejo, v nasprotnem primeru pa se obrnite na pooblasčenegа serviserja.

PO UPORABI ZAPRITE DOVOD PLINA IZ JEKLENKE.

UHAJANE PLINA

Svetujemo vam, da uporabljate elektronski detektor za prepoznavanje uhajanja plina.

Če zaznate vonj po pliu:

Odprite okna, vse osebe pa naj nemudoma zapustijo prikolico, bivalni avto itd.
Ne dotikajte se elektricnih stikal, ne prižigajte vžigalic in ne naredite ničesar, kar bi lahko povzroćilo, da se plin vname.

Ugasnite vsak prosto goreci plamen.
Zaprite ventil jeklenke ali rezervoor plina, ne odpirajte ventila dokler ne poiscete in odstranite vzrok uhajanja plina.
Obrnite se na pooblascenega serviserja.

8 Cišćenje in vzdhrževanje

8.1 Cišćenje aparata

POZOR!

Pred prićetkom cisćenjaugasnite napravo, izkljucite jo iz elektricnega omrežja in počakajte, da se ohladi.

POMEMBNO!

Vroce povrsine se v stiku shladno vodo ali vlažno krpo lahko poskodujejo. Ne uporabljaje grobih izdelkov in izdelkov, ki povzroćajo rjavenje, izdelkov na osnovi klora, jeklene shame ali volne.

Ne pušćajte kislih ali alkalinih snovi (kis, sol, limonin suk itd.) na povrsini aparata.

Povrsine iz nerjavnega jegla ali emajla: ocistite z vodo in milom ali nevtralnim cistilom, splaknite in osušite. Uporabite gobo ali Čisto krpo.

8.2 Zamenjava sob

POZOR!

To dejanje mora opraviti pooblascena oseba. Po tovrstnem posegu se zavrača vsaka odgovornost, ki izhaja iz samega posega.

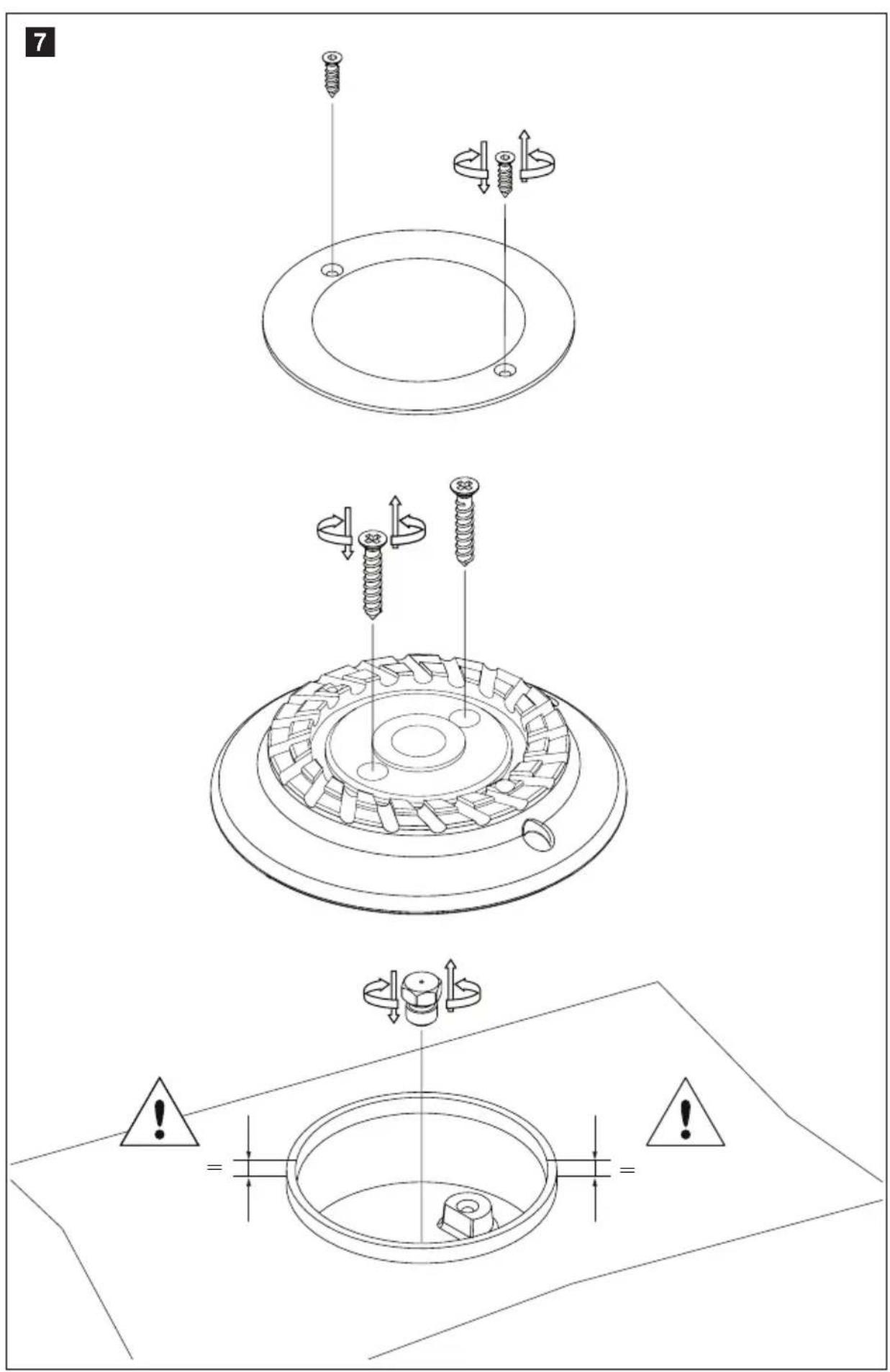

Sklicna Sliko7, stran 10.

GORILNIK
Sklic na	Ø SObE (mm) ŠT. ODTISA
Sliko 6, stran 9
A	0,64 64
Ø 64 mm
B	0,50 50
Ø 50 mm

9 Tlačni priključek (če je vgrajen)

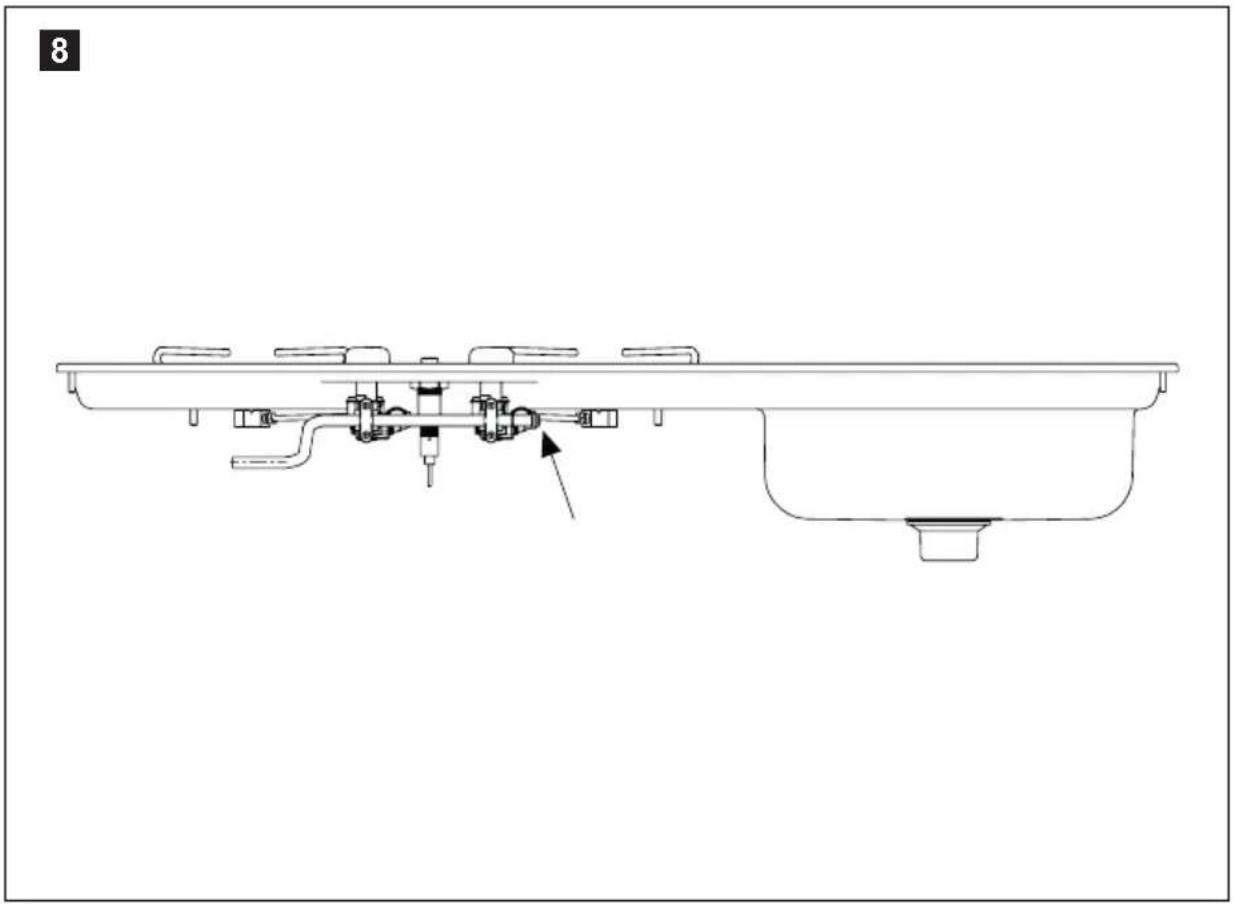

Tlačni priključek se nahaja pod kuhalno povrsino (slika 8, stran 11).

Odstranjevanje in namestitev tlacnegaprkljucka mora izvesti specializiran strokovnjak. Vrednosti tlaka so odvisne od vrste plina, ki je napajal aparat. Glej poglavje PLIN v tem prirocniku.

10 Garancija

Veljajo zakonsko določeni pogoji garancije. Če bise izdelek izkazal za pomanjkljivega, vas prosimo, da se obrnete na izpostavo proizvajalca v vaši državi (naslov se nahaja na zadnji strani priročnika z navodili) ali na specializiranega prodajalca.

Za popravila in uveljavljanje garancijskih pogojev morate predložiti naslednjodokumentacijo:

• kopijo računa z datumom nakupa izdelka;
• Razlog za reklamacijo ali opis okvare.
