NAVODILA ZA UPORABO Robolinho 700 W SOLO

2.1 Obseg dobave 150
2.2 Robotska kosilnica 150
2.3 Simboli na napravi 151
2.4 Upravljalno območje 151

2.5 Prikazovalnik 152
2.6 Zgradba menija 153
2.7 Osnovna postaja 154
2.8 Akumulatorska baterija 154
2.9 Opis funkcij 154
2.10 Brežični modul WLAN in aplikacija AL-KO inTOUCH 155

3 Varnost 155

3.1 Namenska uporaba 155
3.2 Można napačna raba 156
3.3 Varnostne naprave in zašita 156

3.3.1 Vnos kode PIN in PUK 156
3.3.2 Tipala 156

3.4 Varnostni napotki 157

3.4.1 Upravljavec. 157
3.4.2 Osebna zašitna oprema 157
3.4.3 Varnost oseb in Zivali 157
3.4.4 Varnost naprave 158
3.4.5 Elektricna varnost 158

4 Montaza 158

4.1 Razpakiranje naprave 158
4.2 Načrtovanje območja kosnje (01) 158
4.3 Priprava območja za kosnjo 159
4.4 Montaža osnovne postaje (03/a) 159
4.5 Namestitev omejevalnegakabla 159

4.5.1 Prikljucitev omejevalnega kabla na osnovno postajo (03/b) 159
4.5.2 Polaganje omejevalnegakabla (01) 159
4.5.3 Izlochanje ovir. 160

4.5.4 Zamejitev koridorjev (01/h) 160
4.5.5 Izločitev padcev (11) 160
4.5.6 Polaganje rezervne dolzine (07) ..160
4.5.7 Najpogosteje napake pri polaganju kabla (02) 161

4.6 Prikljucitev osnovne postaje na elektrichno napajanje (04) 161
4.7 Preverjanje povezav na osnovno postajo (04). 161

5 Zagon 161

5.1 Napolnite akumulatorsko baterijo (08) 161
5.2 Urejanje osnovnih nastavitev. 161
5.3 Nastavitev visine reza. 162
5.4 Samodejno izvajanje kalibracijski vo-znje 162

6 Upravljanje 163

6.1 Ročni zagon naprave 163
6.2 Prekinitev kosnje 163
6.3 Kosnja stranske povrsine (01/NF) 163

7Nastavitve. 163

7.1 Priklic nastavitev - splošno 163
7.2 Aktiviranje/dezaktiviranje zvoka tipk ...163
7.3 Aktiviranje/dezaktiviranje varcnega načina (Robolinho 700/1200/2000) ...163
7.4 Nastavitev tipala za dež (Robolinho 700/1200/2000) 164

7.5 Nastavitev programa za košnjo 164

7.5.1 Nastavitev programa za kosnjo - splošno. 164
7.5.2 Nastavitev zaetnih tock 164
7.5.3Nastavitevcasovkojsnje 165

7.6 inTOUCH 165
7.7 Kosnja roba pri rocnem zagonu.....165
7.8 Nastavitev kosnje stranske povrsine ..165
7.9 Nastavitev kontrasta prikazovalnika ...165
7.10 Zaklepanje nastavitev 166
7.11 Ponovno kalibriranje 166
7.12 Ponastavitev na tovarniske nastavitve. 166

8Prikaz informacij 166
9Vzdrzevanje in nega 166

9.1 Cischenje 166
9.2 Redno preverjanje 167
9.3 Zamenjava rezalnih nozev 167

10 Transport 168
11 Shranjevanje 168

11.1 Skladišenje robotske kosilnice 168
11.2 Skladišenje polnilnega stebricka .... 168
11.3 Shranjevanje omejevalnegakabla cez zimo 168

12 Odstranjevanje 168
13 Pomoč pri motnjah 169

13.1 Odpravljanje napak pri napravi in rav-nanju 169
13.2 Kode napak in odpravljanje napak .... 171

14 Servisna sluzba/servis 174
15 Garancija 174

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacione o napravi.
- Napravo izročite drugim osebam samo skupaj temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoto nenolo delovanje.

Navodila za uporabo

Simbol Pomen

Z litij-ionskimi akumulatorskimi bacterijami delajte previdno! Upostevaje zlasti napotke za transport, skladiscenje in odstranjevanje v teh navodilih za uporabo!

1.2 Razlaga znakov in opozorilne besede

NEVARNOST! Oznacuje neosredno nevarno situacio, ki bo ob neuostoovanju opozorila povzrociia smrt ali hude telesne poskodbe.

OPOZORILO! Oznacuje mozno nevarno situacion, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.
PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjše ali zmerne telesne poskodbe.
POZOR! Označuje situácijo, ki lahko ob neu-postevanju opozorila povzroci materialno škodo.
NAPOTEK Posebni napotki za boljse razumevanje in ravnanje.

2 OPIS IZDELKA

Ta dokumentaci opisuje popolnama samodejno delujoco akumulatorsko robotsko kosilnico, ki se prosto premika po travni povrsini. Višina reza je nastavljiva.

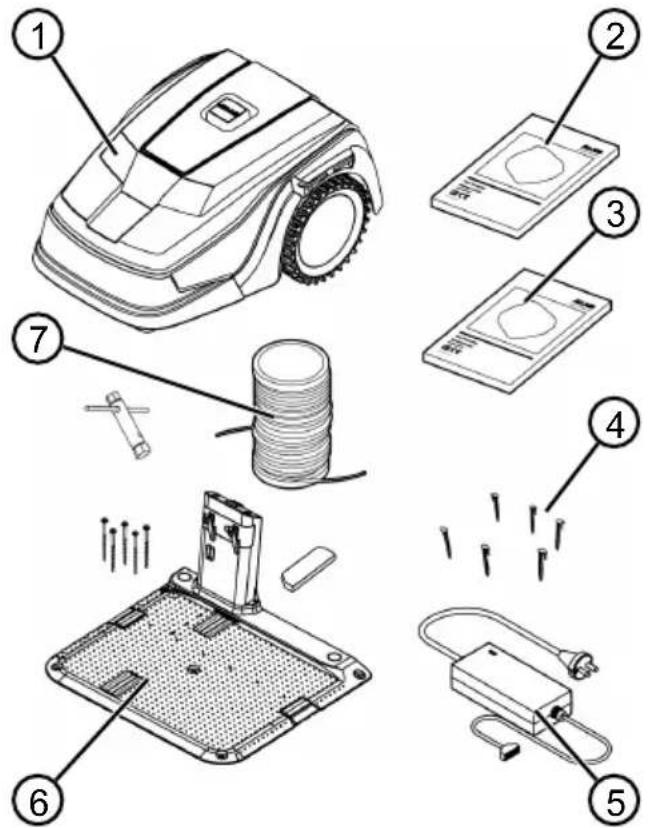

2.1 Obseg dobave

V obseg dobave so vkligene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:

St. Sestavni del

1 Robotska kosilnica
2 Kratka navodila
3 Navodila za uporabo
4 Klini za trato
5 Napajalnik
6 Osnovna postaja z zeblji z navoji (5 kosov), ključ za vijake in zimska ponjava
7 Omejevalni kabel **

• Robolinho 500: 90 kos, Robolinho 1150: 180 kos, Robolinho 700/1200/2000: ni v obsegu do-bave

** Robolinho 500: 100 m, Robolinho 1150: 150 m, Robolinho 700/1200/2000: ni v obsegu dobave

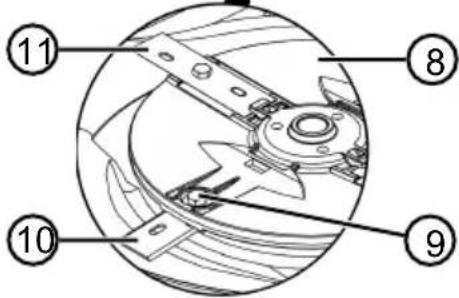

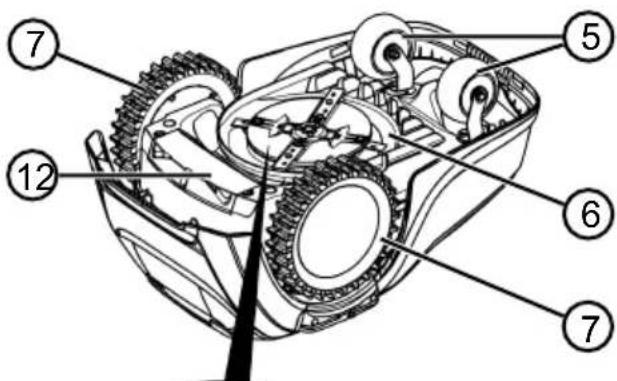

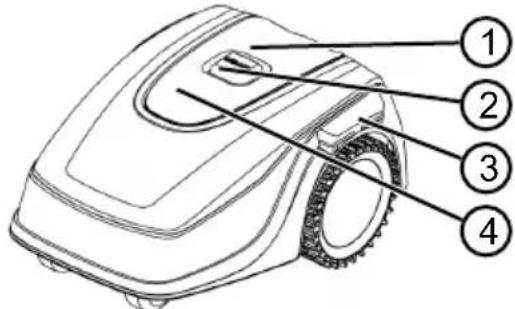

2.2 Robotska kosilnica

St. Sestavni del

1 Upravljalno območje s prikazovalnikom (notranji)
2 Tipka za ZAUSTAVITEV (takoj ustavi napravo, rezila pa v roku 2 s)
3 Polnilni kontakti
4 Visinska nastavitev (notranje)
5 Sprednja kolesa (zgibna)
6 Kosilni disk
7 Pogonsko kolo
8 Rezalni kroznik
9 Pritrdilni vijak
10 Poravnalni nož
11 Nož

St. Sestavni del

12 Predal za akumulatorsko baterijo

2.3 Simboli na napravi

Simbol Pomen

Poskrbite, da v območju nevarnosti ne bo drugih oseb!

Pri ravnaju bodite posebej prevalni!

Z rokami in nogami ne segaje v bli-zino rezil!

Zagotovite varnostno razdaljo!

Pred zagonom preberite navodila za uporabo!

Za zagon naprave vnesite PIN!

Ne hranite ga na napravi!

2.4 Upravljalno območje

* samo Robolinho 700/1200/2000

St. Sestavni del

1
(tipka Home): Kosnja se prekine, naprava zapelje nazaj na osnovno postajo. Naslednji dan se znova samodejno za-zene ob nastvljenem casu kosnje.
2 Tipalo za dež (Robolinho 700/1200/2000): Zazna, ali dežuje (glej-te Poglavje 7.4 "Nastavitev tipala za dež (Robolinho 700/1200/2000)", stran 164).
3 Prikazovalnik: Prikazuje trenutno obratovalno stanje naprave, imena izbranih menijev, njihove menijske tocke in izbirne funkcije (glejte Poglavje 2.5 "Prikazovalnik", stran 152).
4 smerne tipke): Izberite menijske tocke, povecajte ali zmanjsajte stevilske vrednosti, izbirajte med nastavitvami.
5 (tipka Start/Pause): Ročno zaženite in prekinite kosnjo oz. takoj po pritisku na nova nadalujte kosnjo.
6 (funkcijske tipke): Priklicite funkcijo, ki se prikaze neposredno nad tipko na prikazovalniku.
7 (tipka On/Off): Vklopite in izklopite napravo.
8 (tipka Menu): Priklicite glavni meni.

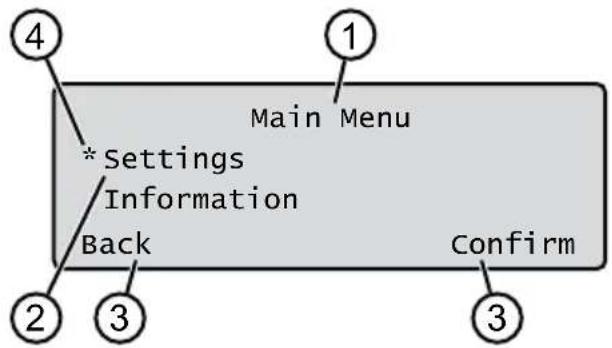

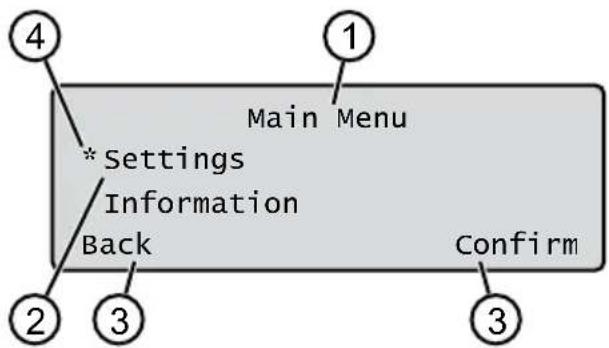

2.5 Prikazovalnik

St. Prikaz

1 Ime izbranega.), (tukaj: Main Me- nu)
2 Menjska tocka v meniju: Prikazani sta vedno samo dve menijski tocki (tukaj: Settings in Information). S je mogoce prikazati nadaljnje menij-ske tocke.
3 Funkcije za izbrane menijske tocke (tukaj: Settings). S goe priklicati funkcije.
4 Zvezdica označuje prikazano menijsko točko (tukaj: Settings)

2.6 Zgradba.),

Main Menu	Programs	Weekly Program gleje Poglavje 7.5 "Nastavitev programa za košnjo", stran 164
		Entry Point gleje Poglavje 7.5.2 "Nastavitev začetnih toč", stran 164
		Program Info gleje Poglavje 8 "Prikaz informaci", stran 166
	Settings	Time gleje Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161
		Date gleje Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161
		Language gleje Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161
		PIN-Code gleje Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161
		Key clicks gleje Poglavje 7.2 "Aktiviranje/dezaktiviranje zvoka tipk", stran 163
		EcoMode gleje Poglavje 7.3 "Aktiviranje/dezaktiviranje varčnega nači-na (Robolinho 700/1200/2000)", stran 163 *
		Rain sensorgleje Poglavje 7.4 "Nastavitev tipala za dež (Robolinho 700/1200/2000)", stran 164 *
		After rain delay gleje Poglavje 7.4 "Nastavitev tipala za dež (Robolinho 700/1200/2000)", stran 164*
		Rain sensitive gleje Poglavje 7.4 "Nastavitev tipala za dež (Robolinho 700/1200/2000)", stran 164*
		inTOUCH gleje Poglavje 7.6 "inTOUCH", stran 165
		Margin mowing gleje Poglavje 7.7 "Košnja roba pri ročnem zago-nu", stran 165
		Sub zone active/disabled gleje Poglavje 7.8 "Nastavitev košnje stranske površine", stran 165
		Display contrast gleje Poglavje 7.9 "Nastavitev kontrasta prika-zovalnika", stran 165
		Safety settings gleje Poglavje 7.10 "Zaklepanje nastavitev", stran 166
		Reset calibration gleje Poglavje 7.11 "Ponovno kalibriranje", stran 166
		Factory reset gleje Poglavje 7.12 "Ponastavitev na tovarniške na-stavitve", stran 166
	Information	Blades service gleje Poglavje 8 "Prikaz informacij", stran 166
		Hardware gleje Poglavje 8 "Prikaz informacij", stran 166
		Software gleje Poglavje 8 "Prikaz informacij", stran 166
		Program Info gleje Poglavje 8 "Prikaz informacij", stran 166
		Failures gleje Poglavje 8 "Prikaz informacij", stran 166

• Robolinho 700/1200/2000

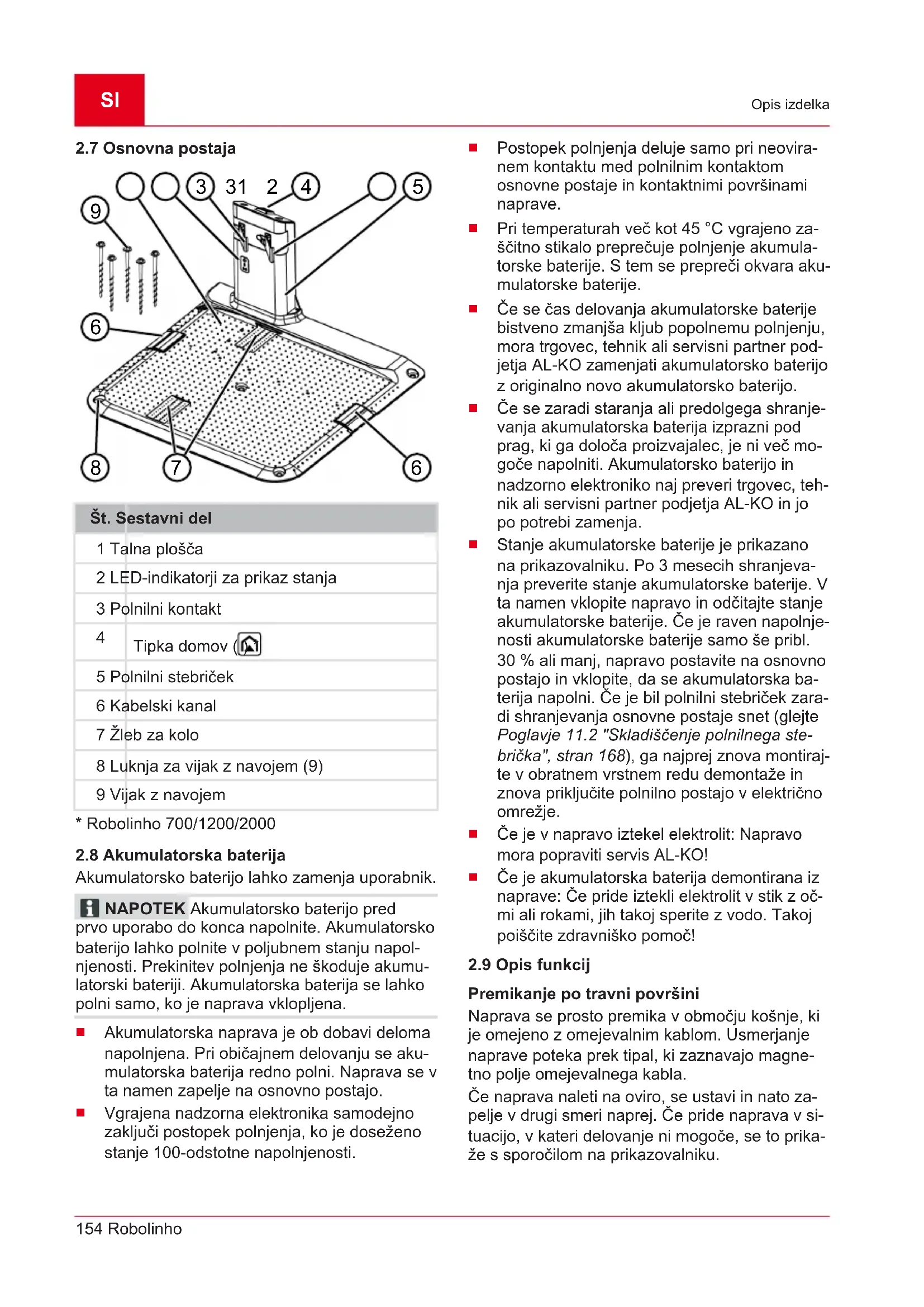

2.7 Osnovna postaja

St. Sestavni del

1 Talna plošča

2 LED-indikatorji za prikaz stanja

3 Polnilni kontakt

4

Tipka domov

5 Polnilni stebricek

6 Kabelski kanal

7 Zleb za kolo

8 Luknjza za vijak z navojem (9)

9 Vijak z navojem

• Robolinho 700/1200/2000

2.8 Akumulatorska baterija

Akumulatorsko baterijo lahko zamenja uporabnik.

NAPOTEK Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napoljenosti. Prekinitev poljenja ne skoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.

Akumulatorska naprava je ob dobavi deloma napolnjena. Pri obicajnem delovanju se akumulatorska baterija redno polni. Naprava se va namen zapelje na osnovno postajo.

Vgrajena nadzorna elektronika samodejno zakljuci postopek polnjenja, ko je dosezeno stanje 100-odstote napoljenosti.

Postopek polnjenja delujeismo pri neoviranemkontaktu med polnilnimkontaktomosnovne postaje inkontaktnimipovrsinami naprave.
Pri temperaturah več kot 45 °C vgrajeno zašcitno stikalo preprečuje polnjenje akumulatorske baterije. S tem se prepreci okvara akumulatorske baterije.
- Ce se cas delovanja akumulatorske baterije bistveno zmanjsa kljub popolnemu poljenju, mora trgovec, tehnik ali servisni partner podjetja AL-KO zamenjati akumulatorsko baterijo z originalno novo akumulatorsko baterijo.
- Ce se zaradi staranja ali predolgega shranjevanja akumulatorska baterija izprazni pod prag, ki ga doloca proizvajalec, je ni vec mogoce napoliniti. Akumulatorsko baterijo in nadzorno elektroniko njat preveri trgovec, tehnik ali servisni partner podjetja AL-KO in jo po potrebi zamenja.
Stanje akumulatorske baterije je prikazano na prikazovalniku. Po 3 mesecih shranjevanja preverite stanje akumulatorske baterije. V ta namen vklopite napravo in odcitajte stanje akumulatorske baterije. Ce je raven napolnjeni akumulatorske baterije samo še pribl. 30% ali manj, napravo postavite na osnovno postajo in vklopite, da se akumulatorska baterija napolni. Ce je bil polnilni stebricek zaradi shranjevanja osnovne postaje snet (glejtse Poglavje 11.2 "Skladišcenje polnilnega stebrica", stran 168), ga njprej znova montirajte v obratnem vrstnem redu demontaže in znova prikljucite polnilno postajo v elektricno omrežje.
Ce je v napravo iztekel elektrolit: Napravomora popraviti servis AL-KO!
Ce je akumulatorska baterija demontirana iz naprave: Ce pride iztekli elektrolit v stik z omi ali rokami, jih takoj sperite z vodo. Takoj poiscite zdravniško pomoc!

2.9 Opis funkcjij

Premikanje po travni povrsini

Naprava se prosto premika v območju kosnje, ki je omejeno z omejevalnim kablom. Usmerjanje naprave poteka prek tipal, ki zaznavajo magnetno polje omejevalnega kabla.

Ce naprava naleti na oviro, se ustavi in nato za-pelje v drugi smeri naprej. Ce pride naprava v situaciono, v kateri delovanje ni mogoce, se to prika-ze s sporocilom na prikazovalniku.

Robolinho 700/1200/200: Ce naprava pri vklju-cenem tipalu za dez zazna vlago, se samodejno zapelje nazaj na osnovno postajo.

Kosnja in polnjenje

Faze kosnje se nenehno menjavajo s fazami poljnenja. Ce se pri kosnji raven napoljenosti akumulatorske baterije zniža na doloceno vrednost (prikaz: 0% ), se naprava vzdolž omejevalnegakabla zapelje nazaj na osnovno postajo.

Programi za kosnjo so prednastavljeni in jih je mogoce preragoditi na napravi ali v aplikaciji.

Pri vsakem zagonu kosilnega motorja se njegova smer vrtenja zamenja, s cimer se podvoji ziviljenj-ska doba rezalnih nozev.

2.10 Brežični modul WLAN in aplikacija ALKO inTOUCH

Robotka kosilnica je opremljena z brezici nim modulom WLAN. Ta omogoca udobno upravljanje, nastavitve in nadzor prek aplikacije na mobilni napravi (pametni Telefon, tablicni računalnik).

NAPOTEK Uporabljena mobilna naprava potrebuje povezavo z internetom za uporabo aplikacije inTOUCH.

NAPOTEK Za stalno posodabljanje robot-ske kosilnice na majnovejso programsko opremo, mora biti ta povezana z internetom prek omrežja WLAN. Aplikacija AL-KO inTOUCH vas obvešca, ko so na voljo nove posodobitve programske opreme za robotsko kosilnico. Prenesejo se sa-modejno.

Aplikacija AL-KO inTOUCH

Aplikacija AL-KO inTOUCH je za naprave Android na voljo v Google Play Store in za naprave iOS v Apple App Store:

Available on the

App Store

GET IT ON

Google Play

Po namestitvi aplikacije se je treba najprej prijaviti.

Pri prvem zagonu aplikacije se samodejnoPoklicejo katka navodila za namestitev. Sledite navodilom za namestitev robotske kosilnice na vrtu in

Omrežja 5GHz WLAN niso podprta.

Za povezavo z aplikacijo AL-KO inTOUCH morata biti robotska kosilnica in pametni Telefon v do-segu usmerjevalnika z zadostno mocko signala (priporoceno: najm. 50% ).

1. ZaZenite aplikacijo AL-KO inTOUCH.
2. Ustvarite uporabniški račun z »REGISTRACIJA«. Vnesite uporabniško ime in geslo.
3. Prijavite se s predhodno ustvarjenim uporabniskim računom.
4. Zaženite pomočnika za povezavo v»NA-PRAVE« in »NOVA NAPRAVA«.
5. Sledite nadalnjim navodilom.

NAPOTEK Ce se robotska kosilnica pomika na območju vrta, kjer je povezava WLAN slaba ali neobstojeca, se nastavitve aplikacije AL-KO inTOUCH izvedejo šele, ko se robotska kosilnica vrne na območje z dobrim signalom. Ce lokalni usmerjevalnik WLAN nePokriva celotnegavrta, je mogoče doseg pověcati z obicajnim ojačevalnikom signala.

V primeru motenj pri delovanju vam lahko pomaga trgovec z namesceno applacijo AL-KO inTOUCH. Robotska kosilnica mora biti prek applacije AL-KO inTOUCH dostopna za trgovca.

Poleg oddaljenega dostopa do vključene robots- ske kosilnice nudi aplikacija AL-KO inTOUCH dodatne funkcije, kot so registracija izdelka, nasveti za vrt, svetovalec za rastline ali potisna sporocila v primeru napake.

3 VARNOST

3.1 Namenska uporaba

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev

vsakrsne odgovornosti za ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

Omejitve uporabe naprave so:

maks. povrsina:

Robolinho 500: 500m^2
Robolinho 700: 700m^2
Robolinho 1150: 1200m^2
Robolinho 1200: 1200m^2
Robolinho 2000: 2000m^2

maks.vzpon/padec: 45% (24^)
maks. stranski poševni položaj: 45% (24°)

Temperatura:

Polnjenje: 0-45 °C
Kosnja: 0-55 °C

Ta naprava ni primerna za uporabo na javnih povrsinah, parkih,Sportnih objektih in za namene kmetijstva in gozdarstva.

3.3 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih poškodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzročijo hude telesne poškodbe.

• Okvarjene varnostne in zašcitne naprave oddajte v popravilo.
  Varnostnih naprav in zašcite nikoli ne izklaplajte.

3.3.1 Vnos kode PIN in PUK

Napravo je mogoce zagnati samo z vnosom kode PIN (osebna identifikacjska stevilka). S tem se nepooblaschcenim osebam prepreci vklop. Tovarniška nastavitev kode PIN je 0000. Kodo PIN je mogoce spremeniti, glejte Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161.

Če 3-krat vnesete napačno kodo PIN, je potreben vnos kode PUK (osebnega ključa za odklepanje). Če je tudi ta vnos napačen, je treba do naslednjega vnosa počakati 24 ur.

Shranite kodi PIN in PUK nedostopni nepooblasčenim osebam.

3.3.2 Tipala

Naprava je opremljena z več varnostimi tipali. Po izklopu prek varnostega tipala se ne zažene znova. Na prikazovalniku se prikaže sporočilo o napaki, ki ga je treba potrditi. Odpraviti je treba razlog za sprožitev tipala.

Tipalo dviga

Če se naprava med delovanjem dvigne na ohišje, se vozni pogon izklopi in rezalni noži se zaustavijo.

Naprava je opremljena s tipali, ki ob stiku z ovirami poskrbijo, da se smer voznje spremeni. Pri trku ob oviro se zgornji del naprave rahlo premakne in sprezi se tipalo trka.

Tipalo nagiba v smeri vožnje/vstran

Če je v smeri vožnje dosežen
vzpon ali padec ali stranski poševni položaj pod kotom 24°
(45%), naprava zavije oz. spre-meni smer vožnje.

Tipalo za dež (Robolinho 700/1200/2000)

Naprava je opremljena s tipalom za dež, ki v aktiviranem stanju ob dežju prekine postopek kosnje in poskrbi, da naprava zapelje nazaj na osnovno postajo.

NAPOTEK Naprava lahko zanesljivo obratuje v neposredni blizini drugih robotskih kosilnic. Signal, ki se uporablja v omejevalnem kablu, ustreza standardu elektromagnetnih emisij, ki gadoloča Evropsko združenje proizvajalcev vrtnih naprav (EGMF).

3.4 Varnostni napotki

3.4.1 Upravljavec

Mladostniki, mlajski od 16 let, osebe z omejenimi telesnimi, Čutilnimi ali duševnimi spo-sobnostmi ali brez znanja in izkušenj ter osebe, ki ne poznajo navodil za uporabo, naprave ne smejo uporabljati. Upostevestajte morebitne posebnje predpise v državi uporabe glede minimalne starosti upo-rabnika.

• Naprave ne smete uporabljati, ce ste pod vplivom alkohola, drog ali zdravil.

3.4.2 Osebna zašcitna oprema

Za preprecevanje telesnih poskodb nosite primerna oblačila in varovalno opremo.
Osebno zašcitno opremo sestavljajo:

dolge hlače in trdi Čevlji.
Pri vzdrževanju in negi: zašcitne rokavice.

3.4.3 Varnost oseb in Živali

Pri javno dostopnih območjih je treba okrog območja kosnje

namestiti opozorila z naslednjo vsebino:

POZOR! Samodejna kosilnica v obratovanju! Ne približujte se napravi! Nadzorujte otro-ke!

Med delovanjem poskrbite, dav blizini naprave in na nnej ni otrok in drugih oseb ter da se ne igrajo z njo.
Prepovedano je sedeti na napravi in segati proti rezalnim nozem!
S telesom in oblačili se nepriblžujte rezilu.

Pred delom poskrbite, da v delovnem območju naprave ni nobenih predmetov (kot so veje, kosi stekla, kosi kovine in deli oblacil, kamni, vrtno pohistvo, vrtno orodje ali igrace). Ti predmeti lahko poskodujejo nože naprave oziroma naprava lahko poskoduje njih.
- Napravo uporabljaje samo v naslednjih pogojih:

Naprava ni umazana.
- Naprava ni poškodovana aliOCR.
Vsi upravljalni elementi delujejo.
Osnovna postaja in napajalnik ter njuni elektrichi vo

di so nepoškodovani in delujejo.

• Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca.
• Ce je poskodovana, napravo oddajte v popravilo.
  Uporabnik naprave je odgovoren za nesreće drugih oseb ter njihove lastnine, ki jih povzroči naprava.

3.4.5 Elektricna varnost

• Naprave nikoli ne uporabite, ce na povrsini za kosnjo socasno deluje rosilnik.
• Naprave ne pršite z vodo.
• Naprave ne odpirajte.

4 MONTAZA

4.1 Razpakiranje naprave

1. Previdno odprite embalažo.
2. Previdno vzemite vse componente iz embala-ze in preverite, da med transporte n i prislo do poskodb. Napotec: Ce pride med transporte do poskodb, takoj obvestite trgovca ali servisnegapartnerja podjetja AL-KO.
3. Preverite obseg dobave, glejte Poglavje 2.1 "Obseg dobave", stran 150.

Če napravo posiljate naprej, shranite originalno embalazo in spremne dokumente. Potrebujete jih tudi za posiljanje nazaj.

4.2 Načrtovanje območka kosnje (01)

Mesto postavitve osnovne postaje (01/1)

Najkrajsa所提供 na pot za najvecjo povrsino košnje
Ravna podlaga
Zasciteno pred neposrednimi soncnimi zarki in mochnim vplivom vremenskih razmer
Možnost priključitve na napajanje
Prost dostop do robotske kosilnice

Polaganje omejevalega kabla (01)

Omejevalni kabel mora biti polozen v neprekinjeni zanki v smeri urinega kazalca.

Koridorji med obmoci ko-snje (01/h)

Koridor je ozko mesto na travni povrsini in lahko služi za povezovanje dveh povrsin za košnjo.

Glavna povrsina in stranska(-e) povrsina(-e) (01)

Glavna povrsina (01/HF): To je travna povrsina, na kateri je osnovna postaja in ki jo lahko naprava v celoti samodejnoPokosi.
Stranska povrsina (01/NF): To je travna povrsina, ki je naprava ne more doseci z glavne povrsine, napravo po potrebi v ta namen odnesete v rokah do stranske povrsine. Stranske povrsine je mogoce obdelati v rocnem načinu delovanja.

Tako glavna kot stranske povrsine so vedno omejene z lastnim, neprekinjenim omejevalnim kablom.

Lega začetnih točk (01/X0-01/X3)

Naprava se ob dolocenem casu kosnje premakne vzdolž omejevalnega kabla do dolocene začetne točke in tam začne kositi.

Z začetnimi točkami lahko dolocite, katera obmocjá povrsine za kosnjo boste večkrat kosili.

4.3 Priprava območja za kosnjo

1. Preverite, ali je travna povrsina vecja od maksimalne obdelovalne povrsine naprave. Ce je travna povrsina prevelika, bo trava neenakomerno pokošena. Po potrebi zmanjsajte travno povrsino za kosnjo.
2. Pred montažo osnovne postaje in omejeval- nega kabla ter zagonom naprave: Pokosite travno povrsino s kosilnico na nižjo visino reza.
3. Odstranite ovire s travne povrsine ali pa jih izlocite z omejevalnim kablam (glejte Poglavje 4.5.3 "Izlocanje ovir", stran 160):

Ploske ovire, ki se prevozijo in lahko poskodujejo rezalne noze (npr. ploske kamne, prehode travne povrsine na teraso ali pot, plošce, robnike itd.)
Luknje in grbine na travni povrsini (npr. krtine, prekopana mesta, storzi, oppadli sadezi itd.)
Strmi vzponi ali padci več kot 45% (24°)
Vodotoki (npr. ribniki, potoki, plavalni bazeni itd.) ter njihova razmejitev od travne povrsine

Grmovje in ziva meja, ki se lahko razsriri

1. Osnovno postajo (01/1) postavite pravokotno na načrtovan položaj omejevalnega kabla na naslednji način:

Vodoravno poravnano (preverite z vodno tehtnico)
Naravnost in v ravni uvoza in izvoza
Ne obočno (pri naknadnem vstavljanju zebljev z navoji se polnilni stebricek ne sme upogibati ali nagibati)

1. Osnovno postajo (03/2) pritrdite na tla s stiri-mi vijaki z navoji (03/1).

4.5 Namestitev omejevalnegakabla

NAPOTEK Robolinho 500/1150: Ce je prilozeni omejevalni kabel prekratek, lahko pri svojem trgovcu ali servisnem partnerju podjetja AL-KO narocite podaljsevalni kabel.

4.5.1 Prikljucitev omejevalnega kabla na osnovno postajo (03/b)

1. Potegmite omejevalni kabel (03/4) iz embala-ze.
2. SnemitePokrov kabelskega kanala (03/3) na priključku (03/A).
3. Snemite izolacijo s konca omejevalnega kanala (03/6) in ga vtaknite v priključno sponko (03/7).
4. Zaprite priključno sponko.
5. Napeljite omejevalni kabel z rezervno dolzino skozi uvodnico (03/5) iz kabelskega kanala.

NAPOTEK Z rezervno dolžino kabla lahko pozneje naredite manjše popravke v napeljavi kabla.
6. NamestitePokrov kabelskega kanala.

4.5.2 Polaganje omejevalnegakabla (01)

Omejevalni kabel lahko položite na travno ali tudi do 10 cm pod travno rušo. Polaganje pod travno rušo lahko opravi strokovjak.

POZOR! Nevarnost poškodb omejevalnega kabla. Če je omejevalni kabel poškodovan ali prekinjen, prenos krmilnih signalov na napravo ni več mogoč. V tem primeru je treba omejevalni kabel popraviti ali zamenjati. Omejevalni kabel je na voljo pri podjetju AL-KO.

Omejevalni kabel vedno položite negosredno na tla. Po potrebi ga pritrdite z dodatnimi travnimi klini.
Pri polaganju in med delovanjem zašcitite omejevalni kabel pred poskodbami.
V blizini omejevalnega kabla ne prekopavajte in ne rahljajte.

1. Omejevalni kabel v enakomernih razmikih pritrdite s travnimi klini ali položite pod zempljo (v globino maks. 10 cm).
2. Omejevalni kabel položite okrog ovir: glejte Poglavje 4.5.3 "Izločanje ovir", stran 160.
3. Ustvarite koridorje med posameznimi povrsi-nami za kosnjo: glejte Poglavje 4.5.4 "Zamejitev koridorjev (01 / h) ", stran 160.
4. Izlocite prevelike vzpone in padce: glejte Poglavje 4.5.5 "Izlocitev padcev (11)", stran 160.
5. Položite rezervno dolžino kabla: glejte Poglavje 4.5.6 "Polaganje rezervne dolžine (07)", stran 160.
6. Ko je omejevalni kabel popolnama napeljan, ga prikljucite na prikljucek (03/B) osnovne postaje: glejtte Poglavje 4.5.1 "Prikljucitev omejevalnega kabla na osnovno postajo (03/b)," stran 159.

4.5.3 Izločanje ovir

Ovisno od okolice območja delovanja je treba omejevalni kabel položiti na razlicnih razdaljah od ovir. Za dolocanje pravilnih razdalj uporabite ravnilo, ki ga dobite iz embalaje.

NAPOTEK Izkljucitve ovir so potrebne sa-mo,ce jih tipala trka na napravi ne morejo zaznati. Izogibajte se prepogostemu oz.napotrebnemu izlocanju. Obloge,ki so krajse od 6 cm,je treba izlociti,icer lahko naprava povzroci po skodbe.

Razdalja od zidov, ograj, gredic: min. 20 cm (01)

Naprava se premika vzdolž omejevalnega kabela z zamikom navzven 20 cm. Omejevalni kabel za-to položite z odmikom najmanj 20 cm od zidov, ograf, gredic itd.

Razdalja od robov terase in tlakovanih poti (05)

Ce je rob terase ali poti visji od travne povrsine, vzdrujte razdaljo majmanj 20 cm. Ce je rob terase ali poti na isti visini kot travna povrsina, lahko kabel položite natanko na rob.

Razdalja od ovir do omejevalnegakabla (01)

Če so omejevalni kabli položeni natanko enako stran od ovire in točno proti nnej, tj. z razdaljo 0 cm, naprava zapelje preko omejevalnega kabla. Pri tem ne prekrižajte omejevalnega kabla (02/c), temveč ga položite vzporedn (01/e).

Polaganje omejevalega kabla okrog vogalov (06)

Pri navznoter obrjenih vogalih (06/a): Polozite omejevalni kabel diagonalno, da se naprava ne zaplete v vogalu.
Pri zunanjih robovih z ovirami (06/b): Položite omejevalni kabel v špico, da preprečite trk naprave z vogalom.
Pri zunanjih robovih brez ovir: Položite omejevalni kabel pod kotom 90^

4.5.4 Zamejitev koridorjev (01/h)

V koridorju upoštevajte naslednje razdalje:

Skupna sirina: min. 60 cm
Razdalja omejevalnega kabla od roba: 20 cm
Razdalja med omejevalnima kabloma: min. 20 cm

4.5.5 Izločitev padcev (11)

Padce, ki so vecji od 45% ,je treba z omejevalnim kablom izlociti (45% = 45cm padca na 1 m vodoravne dolzine).

Omejevalnega kabla ne smete položiti na pobocju z nagibom vec kot 20% .Da bi se izognili tezavam pri obracanju, je treba upostevati razmik 50 cm do 20% nagiba. Ce je nagib na zunanjem robu delovnega območja na nekem mestu vec kot 20% ,je treba omejevalni kabel položiti z razmikom 20 cm na ravnem terenu pred začetakom padca.

4.5.6 Polaganje rezervne dolzine (07)

Da bi lahko tudi po nastavitvi območja za košnjo premaknili osnovno postajo ali razširili območje za košnjo, v rednih razmikih omejevalnega kabla pustite nekaj rezervne dolžine kabla.

Stevilo rezervnih dolzin kabla je mogoce dolociti po lastni presoji.

NAPOTEK Pri rezervnih dolžinah kabla ne ustvarjaje odprtih zank.

1. Napeljite omejevalni kabel okrog trenutnegapravnega klna (07/1) in nato nazaj do prejsnjega travnegela klna (07/3).
2. Omejevalni kabel nato napeljite naprej proti trenutnemu travnemu klinu. Pri tem nastane zanka. Kabli morajo lezati tesno skupaj.
3. Po potrebi pritrdite zanko v tla z dodatnim travnim klinom (07/2) na sredini.

4.5.7 Najpogostejse napake pri polaganju kabla (02)

• Rezervne dolžine omejevalnega kabla niso položene v enakomerno dolge zarke (02/a).
  Omejevalni kabel ni pravilno polozen okrog vogalov (02/b).
  Omejevalni kabel je prekrižan oz. ni položen v smeri urinega kazalca (02/c).
  Omejevalni kabel je prevecne nepravilno polo-zen, takdo obrobnega območja travne povrsine ni mogocePokositi (02/d).
  Omejevalni kabel pri napeljavi proti robu ovi- re in nazaj ni napeljan takto, da sta obe dolzini tesno druga ob drugi znotraj travne povrsi ne (02/e).
  Zacetne tocke so postavljene predalec od osnovne postaje (02/f).
  Omejevalni kabel je polozen czr rob travne povrsine (02/g).
  Pri polaganju omejevalnega kabla ni upostevana minimalna razdalja 20 cm za koridorje (02/h).
  Omejevalni kabel je preblizu, tj. kabel je proti neprehodnim oviram polozen z razdaljo manj kot 20 cm (02/i).

4.6 Prikljucitev osnovne postaje na elektrichno napajanje (04)

1. Postavite napajalnik (04/4) na suho mesto, zašciteno pred neposrednimi sončnimi Žarki, dovolj blizu osnovne postaje (04/1).
2. Povežite nizkonapetostni kabel napajalnika (04/5) in kabel osnovne postaje (04/6).
3. Prikljucite napajalnik (04/2) v vticnico (04/3).

NAPOTEK Priporočamo, da napajalnik pri-ključite v elektricno omrežje prek zašcitnega FI-stikala z nazivnim okvarnim tokom < 30 mA.

4.7 Preverjanje povezav na osnovno postajo (04)

1. Preverite, ali oba LED-indikatorja na sprednji strani polnilnega stebrička (09/1) svetita. V nasprotnem primeru:

Izvlecite omreznvi tic.
Preverite vse povezave elektricega napajanja in omejevalni kabel glede prvilne namestitve in poskodb.

Prikazi stanja z LED-indikatorji

LED Obratovalna stanja
Zelena	Sveti, če je omejevalni kabel pravilno položen in je zanka ne-dotaknjena.
Rumena	Sveti, če je elektrčno napajané nemoteno.

5 ZAGON

To poglavje opisuje postopke in nastavitve, ki so potrebni za prvi zagon naprave. Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 163.

5.1 Napolinite akumulatorsko baterijo (08)

Pri obicajnem delovanju se akumulatorska baterija naprave redno samodejno polni.

NAPOTEK Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napoljenosti. Prekinitev poljenja ne škoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.

1. Napravo (08/1) postavite na osnovno postajo (08/3) tako, da se kontaktne povrsine naprave dotikajo polnilnih kontaktov osnovne postaje.
2. S tipko opite napravo.
3. Na prikazovalniku naprave se prikaze Battery is being recharged. V nasprotnem primeru: gleje Poglavje 13 "Pomoc pri motnjah", stran 169.

5.2 Urejanje osnovnih nastavitev

1. Odprite zaščitniPokrov.
2. S tipko opite napravo. Prikazejosestrojna programska oprema, koda in tip.

3. V meniju za izbiro jezika s tipko iz- berite jezik in s tipko potrdite nastavitev.

4. V meniju Login > Enter PIN vnesite vnaprej nastavljeno kodo PIN 0000. V ta na-men s tipko zeno mesto za drugim izberite 0 in nastavitev vsakokrat potrdite s tipko Po vnosu kode PIN se omogovi dostop.

5.VmenijuChangePIN:

V menijski tocki Enter new PIN vnesite novo stirimestno kodo PIN, ki jo sami do-locite. V ta namen s tipko za eno mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko
V menijski tocki Reenter new PIN po-novno vnesite novo kodo PIN. Ce sta oba vnosa enaka, se prikaze PIN changed.

1. V meniju Enter date nastavite tekoci datum (oblika zapisa: DD.MM.20LL). V ta na-men s tipko zao hno mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko
2. V meniju Enter time > HH:MM vnesite tre-nutni cas (oblika zapisa: HH:MM). V ta namen s tipko zao hno mesto za drugim iz-berite vrednost in nastavitev vsakokrat potrdi-te s tipko

Osnovne nastavitve so zakljucene. Prikaze sestanje Not calibrated Press Start key.

5.3 Nastavitev visine reza

Višino reza je mogoče ročno brezstopenjsko.
nastaviti na 25-55 mm.

NAPOTEK Za kalibracijski voznjo (glejte Poglavje 5.4 "Samodejno izvajanje kalibracijski voznje", stran 162) ter ucenje začetnih točk (glejte Poglavje 7.5.2 "Nastavitev začetnih točk", stran 164) je priporočena visina reza 55 mm.

1. OdpritekPokrov (10/1).
2. Nastavite visino reza (trenutna visina reza bo v milimetrih prikazana v kontrolnem okencu (10/3)):

Povecajte visino reza (tj. visino trave): Obrnite vrtljivi gumb (10/2) v smeri urine-ga kazalca (10 / + )
Zmanjsajte visino reza (tj. visino trave): Obrnite vrtljivi gumb (10 / 2) v nasprotni smeri urinega kazalca (10 / - )

1. ZapritePokrov.

5.4 Samodejno izvajanje kalibracijski voznje

NAPOTEK Pred zagonom izvedite kalibracijski voznjo (glejte Poglavje 5.4 "Samodejno izvajanje kalibracijski ke voznje", stran 162) ali uce-nje začetnih točk (glejte Poglavje 7.5.2 "Nastavitev začetnih točk", stran 164).

Postavite napravo na izhodiščni połozaj (09)

1. Postavite napravo znotraj povrsine za kosnjo na izhodišcni položaj:

min. 1 m levo in 1 m pred osnovno postajo;
s sprednjo stranjo poravnano proti omejevalnemu kablu.

1. Preverite, da v predvidenem območju pomikanja naprave ni ovir. Napravi mora biti omogćeno, da z obema sprednjima kolesoma zapelje prek omejevalnega kabla. Po potrebi odstranite ovire ali kabel začasno položite navznoter (potrebno najm. 35 cm).
2. S tipko denite napravo. Prikazovalnik prikazuje:

Naprava za dolocitev jakosti signala v omejeval-nem kablu najprej dvakrat zapelje naravnost prek omejevalnega kabla in nato na osnovno postajo, kjer se ustavi.

Na prikazovalniku se prikaze sporocilo Calibration completed.
Akumulatorska baterija se polni.

NAPOTEK Naprava se mora ustaviti, ko zapelje na osnovno postajo. Ce se naprava pri uvozu na osnovno postajo ne dotakne kontaktov, znova zapelje na omejevalni kabel. Ce naprava zapelje skozi osnovno postajo, postopek kalibriranja ni uspel. V tem primeru je treba osnovno postajo bolje poravnati in ponoviti postopek kalibriranja.

Po kalibracijski voznji

Prikazejoe se vnaprej nastavljena trenutna trajanja košnje.

Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 163.

Robolinho 700/1200/2000

NAPOTEK Za zagotovitev pravilnega delovanja in zmanjsanje napak pri delovanju je treba izmeriti dolzino zanke.

Glejte tudi

Nastavitev začetnih točk [▶ 164]

6 UPRAVLJANJE

6.1 Ročni zagon naprave

1. S tipko opite napravo.
   Za nenačrrovano kosnjo robov: gleje Poglavje 7.7 "Kosnja roba pri ročnem zagonu", stran 165.
2. S tipko no zaenite napravo.

6.2 Prekinitev kosnje

Robolinho 500/1150: Pritisnite na napravi.
Robolinho 700/1200/2000: Pritisnite osnovni postaji (08/4) ali na naprvi.

Naprava se v ta namen samodejno zapelje na osnovno postajo. Pri tem izbrise načrt kosnje trenutega dne in se znova zažene naslednji dan ob nastavljenem Času.

Pritisnite napravi.
Kosnja se prekine za pol ure.
Pritisnite na napravi.
Naprava se izklopi.

7.1 Priklic nastavitev - splošno

1. S tipko ličite glavni meni.
   Napotec: Zvezdica * pred menijsko tocko pri-kazuje, da je ta tocka trenutno izbrana.
2. a* settings
3. S tipko izbeite zeleno menijsko tocko in s tipko potrnite nastavitev.
4. Uredite nastavitve.

Napotek: Menijske tocke so opisan v naslednjih razdelkih.

1. S tipko vrnite v glavni meni.

NAPOTEK Nadaljnje menijske tocke: glejte Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 161.

7.2 Aktiviranje/dezaktiviranje zvoka tipk

1. a* k y clicks
2. Aktiviranje/dezaktiviranje zvoka tipk:

aliActivate: Aktivirajte zvok tipk.
ali deactivate: Dezaktivirajte zvok tipk.

7.3 Aktiviranje/dezaktiviranje varcna načina (Robolinho 700/1200/2000)

V varcne m acinu naprava preklopi v energijsko varcni nacin. Pri tem se zmanjsajo poraba energije in emisije hrupa.

NAPOTEK Pri visoki in gosti travi ter travni ruši ni priporočljiv oz. morda niti ni mogoc.

1. aEcoMode
2. Aktiviranje/dezaktiviranje varčega načina:

Activate Aktivirajte varcni nacin.
Deactivate Dezaktivirajte varcni nacin.

7.4 Nastavitev tipala za dež (Robolinho 700/1200/2000)

NAPOTEK Kosnja suhe trave zmanjsuje umazanijo. Z aktiviranjem tipala za dež in nastavitvijo njegovega casa zakasnitve je mogoce napravi prepreci tko snjo, ko je trava mokra.

Ko se tipalo za dež aktivira, naprava ob začetku dežja zapelje nazaj na osnovno postajo. Tam ostane takо dolgo, dokler se tipalo za dež ne posuši. Nato počaka še toliko časa, kolikor je nastavljeno z zakasnitvijo, preden nadaljuje košnjo. Občutljivost tipala za dež je nastavljiva.

1. a* Rn sensor

2. Aktiviranje/dezaktiviranje tipala za dež:

aliActivate:

Aktivirajte tipalo za dež.

ali deactivate:

Dezaktivirajte tipalo za dež.

1. Nastavitev zakasnitve tipala za dež:

1. Nastavite občutljivost tipala za dež:

aliRain sensitive

S tipko tipko izberite zeelenovrednost obcutljivosti in s tipko potr-dite nastavitev.

7.5 Nastavitev programa za kosnjo

7.5.1 Nastavitev programa za kosnjo - splošno

1. S tipko klicite glavni meni.

2. a# * Programs

3. S tipko izbeite menijsko tocko in s tipko potrdite nastavitev.

4. Uredite nastavitev. Napotek: Menjske tocke so opisane v naslednjih razdelkih.

7.5.2 Nastavitev začetnih točk

Učenje začetnih točk

1. Postavitev napravo na osnovno postajo.

2. S tipko opite napravo.

3. S tipko klicite glavni meni.
4. a* Pograms
5. a * Entry Point
6. a * interactive teach
7. a* \$art interactive entry point teaching
   ali start . Naprava vozi vzdolž omejevalnegakabla.
   ali het, konaprava doseze zeleno zaetno tocko. Zaetna tocka se shrani.
8. a Set entry point 1, ce med ucenjem ni bila dolocena zaetna tocka. Ce tukaj ni dolocena nobena zaetna tocka, se zaetna tocka samodejno dolovi.
9. Enty point x: XXm, ko je dosezena zadnja zaetna tocka.

Rocna dolocitev zaetnih tock (01)

Prva zaetna tocka (01/X0) je vnaprej dolocena in se nahaja 1 m desno od osnovne postaje. Za to tocko je mogoce dolociti vec zaetnih tock:

Robolinho 500/700/1150: do tri začetne točke (X1 - X3)
Robolinho 1200: do šest začetnih točk (X1 - X6)
Robolinho 2000: do devet začetnih točk (X1 - X9)

Pri dolocitvi zaetne tocke je treba upostevati:

Začetnih točk ne dolocajte predaleć od osnovne postaje oz. ne preblizu drugo drugi (02/f).
Uporabite le toliko začetnih točk, kolikor jih potrebujete.

1. a * Entry Point
2. a* point x1 at [020m] S tipko drgo za drugo izberite ste-vilko in jo vsakokrat potrdite s tipko

3. a* point x2 at [075m] S tipko drgo za drugo izberite ste-vilko in jo vsakokrat potrdite s tipko

4. Ce je potrebno, dolocite dodatne začetne točke.

5. S tipko vrnite v glavni meni.

7.5.3 Nastavitev casov kosnje

NAPOTEK Med programiranjem casov košnje in začetakom košnje mora preteči majmanj 30 min. V nasprotnem se naprava zažene majprej 30 min po zadnjem dotiku tipke.

V menijski tocki Weekly Program se nastavijo dnevi in casi, ko bo naprava kosila. Po potrebi prilagodite te nastavitve velikosti svojega vrta. Ce je po prbl. enam tednu se vidno nepokošeno območje, podaljsajte case kosnje.

1. aWeekly Program

ali A11 Days [X]: Napravakosi vsak dan ob nastavljenih casih. Ce se prikaze A11 Days [ ], naprava kosisi samo ob nastavljenih dnevih v tednu.
ali Monday [X]...* Sunday [X]: Naprava kosi nastavljeni dan v tednu ob nastavljenih casih. Ce se prikaze NPR. Monday [ ], potem naprava ne kosi vsak dan.
ali change: Aktivirajte [X] alidezaktiviraje []posamezni dan ter nastavite case, način košnje in začetne točke.

1. Uredite nastavitve za vse dni ali posamezni dan:

Npr. [M] 07:00-10:00 [?] Običajna kosnja [M] od 07.00-10.00 s samodejnim preklopom začetnih točk 0-9 [?]
Npr. [R] 16:00-18:00 [1]: Naprava ob 16.00 začne s košnjo roba [R] in vozi vzdolž celotnega omejevalnega kábla. Nato začne košnjo povrsine na začetni točki 1 [1]. Ob 18.00 oz. takoj ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.
ali change : Spremenite izbrano nastavitev.
ali continue: Potridite spremenjeno nastavitev in nadalujte na naslednjo nastavitev.

1. Save: Shranite vse spremenjene nastavitve menijskih tock.

7.6 inTOUCH

Obstojeco povezavo na vmesnik je treba odklopiti. S tem bo naprava 30 minut odprta za vzpostavitev nove povezave.

NAPOTEK Ce ze lite pozneje vzpostaviti povezavo, je treba povezavo najprej znova odklopiti, tudi ce naprava predhodno ni bila povezana z ymesnikom.

1. aCH
2. Prekinite povezavo Naprava sporovi: Koncano.
3. S tipko potdite in se vrnite v meni.

7.7 Košnja roba pri ročem zagonu

Za ročni zagon lahko tukaj nastavite, da naprava začne s kosnjo roba.

Opravite kosnjo roba ob programiranih casih kosnje: glejte Poglavje 7.5.3 "Nastavitev casov kosnje", stran 165.

1. a* zone mowing
2. Nastavitevčasovkošnje:

ali nactive: Košnja stranske povrsine je izklopljena.
ali active: Naprava kosi takodolgo,dokler se akumulatorska baterija ne izprazni.
ali cas košnje v min: naprava nastavljen cas kosi stransko po- vršino. Nastaviti je mogoče naslednje case košnje: 30/60/90/120/dokler se akumulatorska baterija ne izprazni.

7.9 Nastavitev kontrasta prikazovalnika

Če je prikazovalnik, npr. na soncu, slabo Čitljiv, je mogoče prikaz izboljsati s spremembo kontrasta.

1. a play contrast
2. S tipko pavcajte/zmanjsajte kontrast prikazovalnika in s tipko potrdite nastavitev.

7.10 Zaklepanje nastavitev

Če je zaklepanje nastavitevdezaktivirano,je treba samo pri potrjevanju za varnost pomembnih napak vnesti kodo PIN.

1. a* safety settings
2. Aktiviranje/dezaktiviranje zaklepanja nastavitev:

ali activate: Aktivirajte zaklepanje nastavitev.
ali deactivate: Dezaktivirajte zaklepanje nastavitev.

7.11 Ponovno kalibriranje

Če se položaj ali dolžina omejevalnega kabla spremeni, ali Če naprava ne najde vec omejevalnega kabla, je potrebno ponovno kalibriranje.

1. aRescalibration
2. Reset loop calibration data?
3. Opravite kalibracijski voznjo: glejte Poglavje 5.4 "Samodejno izvajanje kalibracijski voznje", stran 162.

7.12 Ponastavitev na tovarniske nastavitve

Tovarniske nastavitve naprave je mogoce pona-staviti, npr. kot pred nakupom.

1. a* Factory reset - Naprava sporovi:Factory reset completed

8 PRIKAZ INFORMACIJ

Meni Information služi prikazu podatkov o napravi. V tem meniju urejanje nastavitev ni mogoče.

1. S tipko kličite glavni meni.
2. a* Information
3. S tipko izbeje menijsko tocko in jo s tipko potrdite.

Napotek: Menijske tocke so opisan v naslednjih razdelkih.
4. S tipko vrnite v glavni meni.

Blades service

Prikazuje, cz koliko ur bo potrebno servisirati noze. Stevec je mogoce rocno ponastaviti. Servis nozev mora opraviti trgovec, tehnik ali servisni partner podjetja AL-KO.

Ponastavitev stevca za servis nozev:

1. aConVrm

Hardware

Prikazuje informaciye o napravi, nth. tip, leto proizvodnje, obratovalne ure, serijsko stevilko, stevilo opravljenih ko Senj, skupni cas kosnje, stevilo ciklov polnjenja, skupni CAS polnjenja, dolzino zanke omejevalnegakabla.

Software

Prikazuje razlicico programske opreme.

H NAPOTEK Skrbite, da je programska oprema robotske kosilnice vedno posodobljena. Redno preverjaje razlicico strojne programske opreme in jo po potrebi posodobite. Pripomocek za posodobitev programske opreme Robolinho je na voljo na splenetem naslovu: www.al-ko.com/shop/de/robolinho-autoupdater

Program Info

Prikazuje trenutne nastavitve, kot je npr. skupni tedenski cas košnje.

Failures

Prikazuje nazadnje sproženo sporocilo o napaki z datumom, uro in kodo napake.

9 VZDRŽEVANJE IN NEGA

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajovi se predmeti lahko povzroci je telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

9.1 Cischenje

POZOR! Nevarnost zaradi vode. Voda v robotski kosilnici in osnovni postaji bo povzročila poskodbe elektrichnih sestavnih delov.

Robotskosilnice in osnovne postaje ne pr-site z vodo.

Cischenje robotske kosilnice

PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzročijo ureznine.

Nosite zašcitne rokavice!
Pazite, da se z deli telesa ne približujete rezalinim nožem.

Opravite enkrat na teden:

1. S tipko opite napravo.

2. Povrsino ohisja obrisite z omelcem, krtaco, mehko krpo ali sino gobico.

3. Dno, kosilni disk in rezalne noze skrtacite s krtaco.
4. Preglejte rezalne noze glede poskodb. Zamenjava po potrebi: glejte Poglavje 9.3 "Zamenjava rezalnih nozev", stran 167.

Ciscenje osnovne postaje

1. Ostanke trave in listje ali druge predmete redno odstranjujte z osnovne postaje.
2. Povrsino osnovne postaje obrišite z vlažno krpo ali fino gobico.

9.2 Redno preverjanje

Splošno preverjanje

1. Enkrat tedensko preverite celoten systemd glede poskodb:

Naprava
Osnovna postaja
Omejevalni kabel
Napajalnik

1. Okvarjene dele zamenjaje z originalnimi na-domestnimi deli AL-KO oz. to storite pri servisu AL-KO.

Preverite prosto premikanje valjev

Opravite enkrat na teden:

1. Z odstranjevanjem trave in umazanje temelji to očistite območje okrog valjev. Uporabite omelce in krpo.
2. Preverite, ali se valji prosto premikajo in krmilijo.

Napotec: Ce valjev ni mogoce krmiliti ali je to otezeno, jih je treba zamenjati pri servisu ALKO.

Preverite kontaktne povrsine na robotski kosilnici

1. S krpo odstranite umazanijo in nato nekoliko namazite kontakte s kontaktno mastjo.

Preverite polnilne kontakte osnovne postaje

1. Izvlecite omrežni vtič.
2. Potisnite polnilne kontakte v smeri osnovne postaje in jih spustite. Polnilni kontakti se morajo znova vrniti v izhodiščni položaj.

PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzroćijo ureznine.

Nosite zašcitne rokavice!
Pazite, da se z deli telesa ne približujete rezalinim nozem.

POZOR! Poškodba naprave zaradi nestro-kovnega popravila. Poravnavanje zvitih vgrajenih rezalnih nožev lahko poškoduje rezalni krožnik.

Ne poravnavajte zvitih rezalnih nozev.
Zamenjaje zvite rezalne noze z originalnimi nadomestnimi deli AL-KO.

1. S tipko opite napravo.
2. Položite napravo tak, da so rezalni nozi obrnjeni navzgor.
3. Odvijte pritrdilne vijake.
4. Izvlecite rezne noze iz lezišca nozev.
5. Z mehko krtacko očistite ležišće nožev.

NAPOTEK Rezalni nozi so bruseni po celotni dolzini in jih je zato mogoce namestiti obrnjene za 180^ s cimer se njihovaŽiviljenjska doba podvoji.

1. Zamenjava rezalnih nožev:

2. Ce rezalni noži po prvi montaži še niso bili obrnjeni: Obrnite rezalne nože obrnite za 180^ in jih z naostreno stranjo proti napravi znova položite na ležišće nožev ter znova z roko privijte pritrdilne vijake.

3. Ce so bili rezalni nozi po prvi montaži ze enkrat obrnjeni: Nove rezalne noze z naostreno stranjo proti napravi položite na ležišće nožev ter z roko privijte nove pritr-dilne vijake.

Napotec: Uporabljati je dovoljeno samo originalne nadomestne dele AL-KO.

Pri močni umazaniji, ki je ni mogoce odstraniti s krtačo, je treba zamenjati rezalni krožnik, sicer lahko neuravnoteženost povzroči povečanje hrupa in obrabe ter motnje delovanja.

Poravnalnih nožev praviloma ni treba menjavati.

10 TRANSPORT

Pri transportiranju naprave naredite naslednje:

1. S tipko tipko za zaustavitev zaustavite napravo.
2. S tipko opite napravo.
3. Z obema rokama primite ohisje in dvignite napravo:

Ne dotikajte se rezalnih nožev.
- Rezalni noži morajo biti vedno obrjeni stran od telesa.

11 SHRANJEVANJE

11.1 Skladiščenje robotske kosilnice

Napravo shranite prek zime, oz. kadar predvidoma vec kot 30 dni ne bo delovala.

1. Popolnama napolnite akumulatorsko baterijo (glejte Poglavje 5.1 "Napolnite akumulatorsko baterijo (08)," stran 161).

2. Temeljito očistite napravo (glejtte Poglavje 9.1 "Cisćenje", stran 166).

3. Napravo shranite:

stojecko na vseh kolesih;
na suhem mestu, ki ga je mogoce zakleniti in kjer ni nevarnosti zmrzali;
izven dosega otrok.

11.2 Skladišćenje polnilnega stebrička

Polnilni stebricek shranite prek zime, oz. kadar predvidoma vec kot 30 dni ne bo deloval.

1. Odklopite napajalnik iz omrežja in z osnovne postaje.
2. Demontaža polnilnegsta stebrička:

Odvijte oba vijaka polnilnega stebrička (08/5).
Sprostite polnilni stebricek takto, da prekucnete osnovno postajo.
Odklopite vtice kablov z osnovne postaje in polnilnega stebrica.
Zaprite odprtino vticnice (08/6)s prilozenim zimskimPokrovom (08/7).

1. Polnilni stebricek shranite:

na suhem mestu, ki ga je mogoce zakleniti in kjer ni nevarosti zmrzali;
izven dosega otrok.

11.3 Shranjevanje omejevalnega kabla Čez zimo

Omejevalni kabel lahko ostane v tleh in ga ni treba odstraniti.

12 ODSTRANJEVANJE

Napotki k Uredbi o odpadni elektrichi in elektronski opremi

Stara elektricna in elektronska opremane sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!

Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki elektrichnih in elektroniskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstranitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne elektricne in elektronske opreme ne sme odvreci med gospodinjske odpadke.

Odpadno elektricno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

• javna komunalna oz. zbirna mesta (npr. komunali objekti);
  prodajna mesta elektrichnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vracila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljao samo za naprave, ki so namešcene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljao drugačna dolovi-la za odstranjevanje stare elektrîne in elektron-ske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji

Stare baterije in stari akumulatorji ne sodijo med gospodinjske opadke, temveč jih je treba odstraniti ločeno!

Za varno odstranitev baterij ali akumulatorje iz elektricnih naprav in za informacije o njihovi vrsti oz. kemičem sistemu upostevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonomvrniti. Vracilo je omejeno na oddajo koliacin, obicajnih za gospodinjstva.

Stare baterije lahko vsebujejo skodljive snovi ali tezke kovine, ki lahko skodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zašiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreci med gospodinjske odpadke.

Ce so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

Hg: Baterija vsebuje več kot 0,0005 %Živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje vec kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

• javna komunalna oz. zbirna mesta (npr. komunalni objekti);
  prodajna mesta baterij in akumulatorjev;
• zbirna mesta skupnega zbirnegaSYSTEMA za stare baterije za naprave;
• zbirna mesta proizvajalca (ce ni clan skupnega zbirnegaSYSTEMA).

Te izjave veljajo safo akumulatorje in baterije,ki so kuplejene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES.V drzavah izven Evropske unije lahko veljajo drugacona dolocila za odstranjevanje akumulatorjev in baterij.

Napotki glede embalaze

Embalazni materiali so primerni za recikliranje. Embalazo odstranite v skladu z okoljevarstvenimi predpisi.

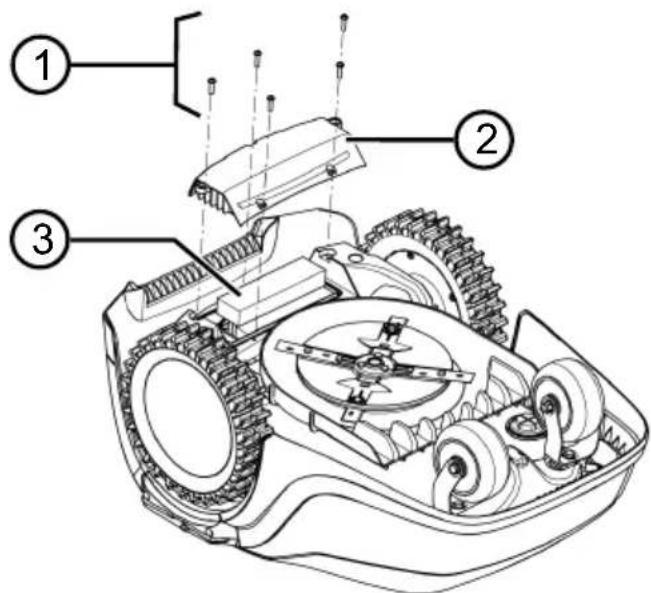

Pred odstranjevanjem naprave demontirajte akumulatorsko baterijo

Vgrajeno akumulatorsko baterijo je treba pred odstranjevanjem naprave demontirati in odstraniti v skladu z okoljevarstvenimi predpisi.

1. Odvijte in izvlecite vijake (1).
2. SnemitePokrovpredala zaakumulatorsko baterijo (2).
3. Odklopite in snemite akumulatorsko baterijo (3).
4. Znova namestitePokrov in znova privijte vija- ke.

13 POMOČ PRI MOTNJAH

13.1 Odpravljanje napak pri napravi in ravnanju

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poskodbe.
Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpravit, se obrnite na na so servisno sluzbo.

Motnja Vzrok Ukrep

Naprava se ne zažene. Akumulatorska baterija je prazna.

Napolnite napravo na osnovni postaji.

Motnja Vzrok Ukrep
Naprava obtiči in se zagoz-di. Kolesa se še napraj ob-račajo.	Tipala trka se ne sprožijo. Obiščite servisno delavnico AL-KO.
	Trava je previsoka.	■ Povečajte višino reza, nato jo postop-poma znižujte do Želene višine.■ Na kratkoPokosite travo s kosilnico.
	Naprava nasede na neravni-no na travni povrsini.	Odstranite neravnine.
Naprava kosi ob napačinem Času.	Ura naprave je napačno nas-tavljena.	Nastavite uro.
	Nastavitev trajanja košnje je napačna.	Nastavite Čase košnje.
	Naprava izgubi Časovne na-stavitve.	Akumulatorska baterija je okvarjena.Obiščite servisno delavnico AL-KO.
Motor se med košenjem ustavi.	Motor je preobremenjen. Izklopite napravo, postavite jo na ravno podlago ali nizko travo in znova zaženi-te.
	Akumulatorska baterija je prazna.	Napolnite akumulatorsko baterijo.
	Rezalni noži so topi. Naostrite	ali po potrebi zamenjajte rezal-ne nože.
Rezultat košnje je neena-komeren.	Čas košnje je prekratek. Programirajte daljši Čas košnje.
	Območje košnje je preveliko. Zmanjšajte območje košnje.
	Višina reza je na prenizki stopnji.	Povečajte višino reza, nato jo postopo-ma znižujte do Želene višine.
	Rezalni noži so topi. Naostrite	ali po potrebi zamenjajte rezal-ne nože.
Čas uporabe akumulator-ske baterije je znatno kraj-ši.	Višina reza je na prenizki stopnji.	Povečajte višino reza, nato jo postopo-ma znižujte do Želene višine.
	Trava je previsoka ali preval-žna.	■ Pocakajte, da se trava posuši.Nastavite većjo višino reza.
Naprava se trese ali je preglasna.	Nečistоće na rezalnih nožih ali v pogonu rezalnih nožev	■ Očistete rezalni disk.■ Obiščite servisno delavnico AL-KO.
Akumulatorske baterije ni mogoće napolniti oz. nape-tost akumulatorske baterije je prenizka	■ Polnilni kontakti osnovne postaje so umazani. ■ Kontaktne povrsine na-prave so umazane.	Očistite polnilne kontakte in kontaktne povrsine.
	Osnovna postaja nima elek-tricnega toka.	Prikljucite osnovno postajo na elektricno napajanje.
	Naprava ne doseže polnilnih kontaktov.	■ Postavite napravo na osnovno postajo in preverite, ali se polnilni kon-takti prilegazo. ■ Obišcite servisno delavnico AL-KO.
	Čas poljenja akumulatorske baterije se je iztekel.	Obišcite servisno delavnico AL-KO.
	Polnilna elektronika je okvar-jena.	Obišcite servisno delavnico AL-KO.

13.2 Kode napak in odpravljanje napak

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno sluzbo.

Koda napake Vzrok Ukrep
CN001: Tilt sensor Tipalo nagiba se je sprožilo: ■ Maks. nagib je presezen ■ Naprava je obrbjena ■ Pobovičje je prestrmo	Postavite napravo na ravno povrsino in potrdite napako.
CN002: Lift sensor Tipalo dviga se je sprožilo: ■ Ohišje elektronike se je zaradi dviga ali ovire za-sukalo navzgor.	Odstranite oviro.
CN005: Bumper defle-cted	Naprava je naletela na oviro in se ne more sprostiti (npr. trk v blžini osnovne postaje).	■ Napravo postavite na prosto, zame-jeno travno povrsino. ■ Popravite lego omejevalnega kabla.
CN007: No loop si-gnal	■ Ni signala zanke ■ Omejevalni kabel je okvarjen. ■ Signal zanke je prešibak.	■ Preverite LED-indikatorje na osnov-ni postaji. ■ Preverite napajanje osnovne posta-je. Izključite in vljučite napajalnik. ■ Preverite, da omejevalni kabel ni poškodovan. Popravite poškodovan kabel.
CN008: Loop signal weak	■ Signal zanke je prešibak ■ Omejevalni kabel je za-kopan pregloboko	■ Preverite LED-indikatorje na osnovi postaji. ■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik. ■ Dvignite omejevalni kabel na predpi-sano višino, po potrebni negosredno na travo.
CN010: Bad position	■ Naprava je izven zame-jene travne povrsine. ■ Omejevalni kabel je prekrižan.	■ Napravo postavite na prosto, zame-jeno travno povrsino. ■ Popravite lego omejevalnega kabla ob krivinah in ovirah. Odpravite kri-žanje kabla.
CN011: Escaped robot	Naprava je izven zamejene travne povrsine.	Popravite lego omejevalnega kabla ob krivinah in ovirah.
CN012: Cal: no loop	Napaka med kalibriranjem: ■ Naprava ne najde omeje-valnega kabla.	■ Preverite LED-indikatorje na osnovi postaji. ■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik. ■ Napravo postavite v predpisani po-ložaj za kalibriranje in jo natančno poravnajte pravokotno. Napravi mo-ra biti omogočeno, da zapelje Čez omejevalni kabel.
CN015: Cal: outside
CN017: Cal: signal weak	Napraka med kalibriranjem: ■ Signal zanke je prešibak ■ Ni signala zanke ■ Omejevalni kabel je okvarjen.	■ Napravo postavite v predpisani po-ložaj za kalibriranje in jo natančno poravnajte pravokotno. ■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik. ■ Preverite, da omejevalni kabel ni poškodovan.
CN018: Cal: Collisi-on	Napraka med kalibriranjem: ■ Naprava je trčila ob ovi-ro.	Odstranite oviro.
Koda napake Vzrok Ukrep
CN038: Battery Akumulatorska baterija je prazna:
		Zanka omejevalnega kabla je predolga, otokov je preveč.
		Pri polnjenju ni kontakta s polnilnimi kontakti
		Ovire v blizini osnovne po-staje
		Naprava je obtičala. Napravo
		Naprava ne najde osnovne postaje.
		Akumulatorska baterija je ob-rabljena.
		Polnilna elektronika je okvar-jena.
CN099: Recov escape		Samodejno odpravljanje na-pak ni mogoće
CN104: Battery over heating		Akumulatorska baterija je pregretla (več kot 60 °C). Praznjenje ni možno. Zasilni izklop prek nad-zorne elektronike
CN110: Blade motor over heating		Kosilni motor je pregret (več kot 80 °C).
CN119: R-Bumper deflected		Naprava je naletela na oviro in se ne more sprostiti.
CN120: L-Bumper deflected		Naprava je naletela na oviro in se ne more sprostiti.
		Naprava je izven zamejene travne povrsine.
		Popravite lego omejevalnega kabla.
Koda napake Vzrok Ukrep
CN129: Blocked WL Levi	kolesni motor je bloki-ran.	Odstranite blokado.
CN130: Blocked WR Desni kolesni motor je bloki-ran.		Odstranite blokado.

Opis drugih kod napak najdete na splletni strani AL-KO.

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblžjo ser-

15 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahevke, po nasi izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana,
je bila naprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).

Garancija začne veljati, ko napravo kuci prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasćeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevk, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 176

1.1 Simboli na naslovnoj stranici 176
1.2 Objasnjenja oznaka i signalnih riječi .. 176

2 Opis proizvoda 176

2.1 Opseg isporuke 177
2.2 Robotska kosilica 177
2.3 Simboli na uredaju 178
2.4 Kontrolna ploca 178
2.5 Zaslon 179
2.6 Struktura izbornika 180
2.7 Bazna stanica 181
2.8 Akumulator 181
2.9 Opis funkcija 181
2.10 WLAN radio modul i aplikacija AL-KO inTOUCH 182

3 Sigurnost. 182

3.1 Namjenska uporaba 182
3.2 Moguca nepravilna uporaba 183
3.3 Sigurnosni i zaistini ureadi 183

3.3.1 Unos PIN-a i PUK-a. 183
3.3.2 Senzori 183

3.4 Sigurnosne napomene 184

3.4.1 Korisnik 184
3.4.2 Osobna zaistnnaprema 184
3.4.3 Sigurnost osoba iŽivotinja. 185
3.4.4 Sigurnost uredaja 185
3.4.5 Elektricna sigurnost 185

4 Montaza 185

4.1 Raspakiravanje uredaja 185
4.2 Poravnavanje područja kosnje (01).... 186
4.3 Priprema područja kosnje 186
4.4 Montaža bazne stanice (03/a) 186
4.5 Postavljanje kabela za ograničavanje 186

4.5.1 Prikljucivanje kabela za ograničavanje na baznu stanicu (03/b) .... 186
4.5.2 Polaganje kabela za ograničavanje (01) 187
4.5.3 Ograničavanje prepreka 187

4.5.4 Ograničavanje prolaza (01/h). 187
4.5.5 Ograničavanje padina (11) 187
4.5.6 Stavljanje pomocnih kabela (07)..188
4.5.7 Standardne greške kod polaganja kabela (02) 188

4.6 Prikljucivanje bazne stanice na napajanje (04). 188
4.7 Provjeriti spojeve na baznoj stanici (04) 188

5 Stavljanje u pigeon. 188

5.1 Punjenje akumulatora (08) 188
5.2 Odabir osnovnih postavki 189
5.3 Namješanje visine reza 189
5.4 Prove denje automatske kalibracijski voznje 189

6 Upravljanje 190

6.1 RučnoPokretanje uredaja 190
6.2 Prekid pogona kosnje 190
6.3 Kosenje sporedne povrsine (01/NF)...190

7 Postavke. 190

7.1 Prikaz postavke - Općenito 190
7.2 Aktivacija/deaktivacija zvukova tipki ...190
7.3 Aktiviranje / deaktiviranje ekoloskog
nacina rada (Robolinho 700/1200/2000) 190
7.4 Podesavanje senzora za kišu (Robolinho 700/1200/2000) 191
7.5 Namještanje programa kosnje 191

7.5.1 Namještanje programa košnje - Općenito 191
7.5.2 Namješanje početnih točaka......191
7.5.3 Namješanje vremena košnje......192

Poseban oprez pri rukovanju!

Ruke i noge drzite podalje od reznog mehanizma!

Održavajte sigurnosni razmak!

PrijePokretanja pročitajte upute za uporabu!

ZaPokretanje uredaja unesite PIN!

Nemojte se voziti na uredaju!

2.4 Kontrolna ploča

* samo Robolinho 700/1200/2000

Br. Dio

1 (tipka Pocetno): Prekinite pogon košnje i uredaj ce se vratiti na baznu stanicu. Sljedećeg dana ponovno se automatskiPokrece u namješteno vrijeme košnje.
2 Senzor za kišu (Robolinho 700/1200/2000): Registrar para li kiša (vidi Poglavlje 7.4 "Podesavanje senzora za kišu (Robolinho 700/1200/2000)", stranica 191).
3 Zaslon: Pokazuje aktualno radno stanje uredaja, naziv odabranog izbornika, njegove stavke izbornika i funkcije koje treba odabrati (vidi Poglavlje 2.5 "Zaslon", stranica 179).
4 tipke sa strelicom): Odaberite stavke izbornika, povecajte i smanjite brojcane vrijednosti te birajte zejlene postavke.
5 (tipka Pokreni/zaustavi): RučnoPokrenite pogon kosnje te ga odmah po-novnoPokrenite nakon pritiskanja
6 -funkcijske tipke): Pokrenite funkciju koja je upravo prikazana iznad tipke nazaslonu.
7 (tipka Uključivanje/isključivanje): Uključiti i isključiti urežaj.

Br. Dio

8

(tipka izbornika): Otvorite glavni izbornik.

2.5 Zaslon

Br. Pokazivač

3.2 Moguca nepravilna uporaba

Ovaj urežajnosti namijenjen uporabi na javnim površinama, parkovima, sportskim terenima, u poljoprivredi i šumarstvu.

3.3 Sigurnosni i zastitni uredaji

4.5.6 Stavljanje pomocnih kabela (07)

oku za zaustavljanje zausta

13.1 Isspravka greške uredaja i rukovanja

OPREZ! Opasnost od ozljeda. Ostri i po-micni dijelovi ureda mogu uzrokovati ozljede.

Pohyb po travni ploše

Obé varianty Ize navzajem kombinovat.

Položeni vymezovacijo kabelu kolem hran a rohú (06)
