Vrsta izdelka	Robotska kosilnica
Znamka	Solo
Model	Robolinho 2323 W
Mere (D x Š x V)	Približno 60 x 40 x 30 cm
Teža	Približno 10 kg
Električno napajanje	Napajalnik 230 V, osnovna postaja s polnilnimi kontakti
Vrsta baterije	Lithium-ion (Li-ion)
Avtonomija	Do izpraznitve baterije, samodejno polnjenje
Maksimalna površina košnje	Do 500 m² (ocena)
Višina košnje	25 do 55 mm, ročno nastavljiva
Sistem košnje	Rezalni disk z vrtljivimi rezili
Varnostni senzorji	Senzor dviga, nagiba, trka, dežja in zmrzali
Povezljivost	WiFi 2,4 GHz, aplikacija AL-KO inTOUCH Smart Garden
Zaščita s kodo PIN/PUK	Da, 4-mestna koda PIN privzeto 0000
Programiranje košnje	Tedenski program, način Passage, košnja robov
Omejitev območja	Obodni kabel (zanka)
Čiščenje in vzdrževanje	Tedensko čiščenje ohišja, rezalne plošče in rezil; preverjanje kolesc in kontaktov
Zamenjava rezil	Vrtljiva rezila, lahko jih enkrat obrnete za podvojitev življenjske dobe
Zimsko skladiščenje	Napolnjena baterija, očiščena naprava, osnovna postaja se lahko razstavi
Garancija	Zakonska garancija za proizvodne napake

Pogosto zastavljena vprašanja - Robolinho 2323 W SOLO

Kako namestiti obodni kabel?

Obodni kabel mora biti položen v neprekinjeni zanki v smeri urinega kazalca. Lahko ga položite na trato ali zakopljete 10 cm globoko. Upoštevajte vsaj 20 cm razmika od sten, ograj in ovir. Pritrdite ga z vrtnimi količki v rednih intervalih.

Kako nastaviti višino košnje?

Odprite pokrov in zavrtite nastavitveni gumb: v smeri urinega kazalca za povečanje višine (od 25 do 55 mm), v nasprotni smeri za zmanjšanje. Trenutna višina se prikaže v oknu za pregled.

Kaj storiti, če se baterija ne polni?

Preverite, ali so polnilni kontakti na osnovni postaji in napravi čisti. Prepričajte se, da je naprava pravilno nameščena na postaji in da je postaja priključena. Če težava ne izgine, kontaktirajte servis.

Kako povezati aplikacijo AL-KO inTOUCH?

Prenesite aplikacijo iz Google Play Store ali Apple App Store. Ustvarite uporabniški račun, nato sledite čarovniku za povezavo s pritiskom na 'Dodaj novo napravo'. Robot se poveže prek WiFi 2,4 GHz.

Kaj pomeni koda napake CN001?

Koda CN001 pomeni, da se je sprožil senzor nagiba (prestrm naklon ali dvignjena naprava). Napravo postavite na ravno površino in potrdite napako.

Kako vzdrževati rezalna rezila?

Nosite zaščitne rokavice. Izklopite napravo, jo obrnite, odvijte pritrdilne vijake, očistite ohišje, nato obrnite rezila za 180° ali jih zamenjajte z originalnimi deli. Vijake privijte ročno.

Ali lahko robota uporabljam v dežju?

Robot je opremljen z dežnim senzorjem. Ko je aktiviran, se naprava ob dežju vrne na osnovno postajo in počaka, da se senzor posuši, plus nastavljiv zamik. Odsvetuje se košnja mokre trave.

Kako shraniti robota pozimi?

Popolnoma napolnite baterijo, skrbno očistite napravo, jo shranite pokonci v suhem in pred zmrzaljo zaščitenem prostoru. Polnilno postajo lahko razstavite in pospravite. Preverite stanje baterije vsake 3 mesece.

Kako nastaviti prilagojeno izhodišče?

V glavnem meniju pojdite na 'Programi' > 'Vstopne točke' > 'Učenje izhodiščnih točk'. Zaženite učni tek, nato pritisnite OK, ko naprava doseže želeni kraj. Razdaljo od osnovne postaje lahko vnesete tudi ročno.

Kaj storiti, če naprava ne najde osnovne postaje?

Preverite, ali je obodni kabel pravilno priključen in nepoškodovan. Prepričajte se, da LED na osnovni postaji sveti (rumeno). Če težava ne izgine, izvedite novo kalibracijo v meniju 'Nastavitve' > 'Nova kalibracija'.

NAVODILA ZA UPORABO Robolinho 2323 W SOLO

3.1 Namenska uporaba 138
3.2 Možna napačna raba.... 138
3.3 Varnostne naprave in zaščita ..... 138

3.3.1 Vnos kode PIN in PUK 138
3.3.2 Tipala.... 138

3.4 Varnostni napotki.... 139

3.4.1 Upravljavec.... 139
3.4.2 Osebna zaščitna oprema ..... 139
3.4.3 Varnost oseb in živali 139
3.4.4 Varnost naprave.... 139
3.4.5 Električna varnost.... 139

4 Montaža 139

4.1 Razpakiranje naprave.... 139
4.2 Načrtovanje območja košnje (05) ..... 139
4.3 Priprava območja za košnjo.... 140
4.4 Montaža osnovne postaje (07/a, 17) . 140
4.5 Namestitev omejevalnega kabla..... 140

4.5.1 Priključitev omejevalnega kabla na osnovno postajo (07/b).... 140
4.5.2 Polaganje omejevalnega kabla (05).... 140

4.5.3 Izločanje ovir....141
4.5.4 Zamejitev koridorjev (05/h) .....141
4.5.5 Izločitev padcev (15)....141
4.5.6 Polaganje rezervne dolžine (11) ..141
4.5.7 Najpogostejše napake pri polaganju kabla (06) 142

4.6 Priključitev osnovne postaje na električno napajanje (08) 142
4.7 Preverjanje povezav na osnovno postajo (08)....142
4.8 Namestitev kompleta za hitri povratek domov....142

5 Zagon 142

5.1 Napolnite akumulatorsko baterijo (12)142
5.2 Urejanje osnovnih nastavitev .....143
5.3 Nastavite višino reza (14)....143
5.4 Samodejno izvajanje kalibracijske vo-žnje....143
5.5 Nastavitev začetnih točk .....144

6 Upravljanje....144

6.1 Ročni zagon naprave .....144
6.2 Prekinitev košnje 144
6.3 Košnja stranske površine (05/NF).....144

7 Nastavitve....145

7.1 Priklic nastavitev – splošno .....145
7.2 Aktiviranje/dezaktiviranje zvoka tipk...145
7.3 Aktiviranje/dezaktiviranje varčnega načina....145
7.4 Nastavitev tipala za dež .....145
7.5 Nastavitev programa za košnjo......145

7.5.1 Nastavitev programa za košnjo – splošno....145
7.5.2 Nastavitev časov košnje .....145
7.5.3 Način za prehode....146

7.6 inTOUCH....146
7.7 Košnja roba pri ročnem zagonu .....146
7.8 Nastavitev košnje stranske površine..146
7.9 Nastavitev kontrasta prikazovalnika...147
7.10 Zaklepanje nastavitev .....147

7.11 Ponovno kalibriranje 147
7.12 Ponastavitev na tovarniške nastavitve.... 147

8 Prikaz informacij.... 147

9 Vzdrževanje in nega.... 147

9.1 Čiščenje.... 148
9.2 Redno preverjanje 148
9.3 Zamenjava rezalnih nožev.... 148

10 Pomoč pri motnjah 149

10.1 Odpravljanje napak pri napravi in ravnanju.... 149
10.2 Kode napak in odpravljanje napak..... 150

11 Transport.... 153

12 Shranjevanje 153

12.1 Skladiščenje robotske kosilnice...... 153
12.2 Demontaža in skladiščenje polnilne-ga stebrička (18, 19).... 153
12.3 Shranjevanje omejevalnega kabla čez zimo.... 153

13 Odstranjevanje.... 153
14 Servisna služba/servis 154
15 Informacije o izjavi o skladnosti.... 154
16 Garancija.... 154

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemo- teno delovanje.

Simbol Pomen

Navodila za uporabo

Z litij-ionskimi akumulatorskimi baterijami delajte previdno! Upoštevajte zlasti napotke za transport, skla-diščenje in odstranjevanje v teh navodilih za uporabo!

1.2 Razlaga oznak in opozorilnih besed

⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
⚠️ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.
PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
NAPOTEK Posebni napotki za boljše razumevanje in ravnanje

2 OPIS IZDELKA

Ta dokumentacija opisuje popolnoma samodejno delujočo akumulatorsko robotsko kosilnico, ki se prosto premika po travni površini. Višina reza je nastavljiva.

2.1 Obseg dobave (01)

V obseg dobave so vključene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:

Št. Sestavni del

1 Robotska kosilnica
2 Kratka navodila
3 Navodila za uporabo
4 Klini za trato *
5 Napajalnik
6 Osnovna postaja z zemeljskimi vija- ki (5 kosov)
7 Omejevalni kabel *

Št. Sestavni del

8 Zimski pokrov *

* odvisno od modela (glejte tehnične podatke)

2.2 Robotska kosilnica (02)

Št. Sestavni del

1 Upravljalno območje s prikazovalnikom (notranji)

2 Tipka za ZAUSTAVITEV (takoj ustavi napravo, rezila pa v roku 2 s)

3 Polnilni kontakti

4 Višinska nastavitev (notranje)

5 Sprednja kolesa (zgibna)

6 Kosilni disk

7 Pogonsko kolo

8 Rezalni krožnik

9 Pritrdilni vijak

10 Poravnalni nož

11 Nož

12 Predal za akumulatorsko baterijo

2.3 Simboli na napravi

Simbol Pomen

Nevarnost telesnih poškodb in gmotne škode zaradi izmetanih predmetov!

Posebna previdnost pri rokovanju!

Z rokami in nogami ne segajte v bližino rezil!

Zagotovite varnostno razdaljo!

Pred zagonom preberite navodila za uporabo!

Simbol Pomen

Za zagon naprave vnesite PIN!

Ne hranite ga na napravi!

2.4 Upravljalno območje (03)

Št. Sestavni del

1

(tipka Home): Košnja se prekine, naprava zapelje nazaj na osnovno postajo. Naslednji dan se znova samodejno zažene ob nastavljenem času košnje.

2 Tipalo za dež: Zazna, ali dežuje (glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 145).

3 Prikazovalnik: Prikazuje trenutno obratovalno stanje naprave, imena izbranih menijev, njihove menijske točke in izbirne funkcije (glejte Poglavje 2.5 "Prikazovalnik", stran 135).

4

smerne tipke): Izberite menijske točke, povečajte ali zmanjšajte številske vrednosti, izbirajte med nastavitvami.

5

(tipka Start/Pause):

■ Pritisnite 1-krat: Ročno zaženite in prekinite košnjo.

■ Pritisnite 2-krat: Znova nadaljujte košnjo po pritisku tipke domov.

(funkcijske tipke): Prikličite funkcijo, ki se prikaže neposredno nad tipko na prikazovalniku.

1 lme izbranega menija (tukaj: Main Menu)

Št. Prikaz

2 Menijska točka v meniju: Prikazani sta vedno samo dve menijski točki (tukaj:

▼ je mogoče prikazati nadaljnje menijske točke.

kaj: Settings). S in je mo goče priklicati funkcije.

4 Zvezdica označuje prikazano menijsko točko (tukaj: Settings)

2.6 Zgradba menija

Main Menu

Programs

weekly Program glejte Poglavje 7.5 "Nastavitev programa za košnjo", stran 145

Entry Point glejte Poglavje 5.5 "Nastavitev začetnih točk", stran 144

EcoMode glejte Poglavje 7.3 "Aktiviranje/dezaktiviranje varčnega načina", stran 145

glejte Poglavje 4.8 "Namestitev kompleta za hitri povratek domov", stran 142

Rain sensor glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 145

After rain delay glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 145

Rain sensitive glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 145

glejte Poglavje 7.6 "inTOUCH", stran 146

Margin mowing glejte Poglavje 7.7 "Košnja roba pri ročnem zagonu", stran 146

Factory reset glejte Poglavje 7.12 "Ponastavitev na tovarniške nastavitve", stran 147

Information

* odvisno od modela (glejte tehnične podatke)

2.8 Akumulatorska baterija

Akumulatorsko baterijo lahko zamenja uporabnik.

i NAPOTEK Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napolnjenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.

Akumulatorska naprava je ob dobavi deloma napolnjena. Pri običajnem delovanju se akumulatorska baterija redno polni. Naprava se v ta namen zapelje na osnovno postajo.

Vgrajena nadzorna elektronika samodejno zaključi postopek polnjenja, ko je doseženo stanje 100-odstotne napolnjenosti.
■ Postopek polnjenja deluje samo pri neoviranem kontaktu med polnilnim kontaktom osnovne postaje in kontaktnimi površinami naprave.
- Pri temperaturah več kot 45 °C vgrajeno zaščitno stikalo preprečuje polnjenje akumulatorske baterije. S tem se prepreči okvara akumulatorske baterije.
Če se čas uporabe akumulatorske baterije kljub popolnemu polnjenju bistveno skrajša, je treba akumulatorsko baterijo zamenjati.
Če se zaradi staranja ali predolgega shranjevanja akumulatorska baterija izprazni pod prag, ki ga določa proizvajalec, je ni več mo-goče napolniti. Akumulatorsko baterijo in nadzorno elektroniko naj preveri trgovec, tehnik ali servisni partner podjetja AL-KO in jo po potrebi zamenja.
Stanje akumulatorske baterije je prikazano na prikazovalniku. Po 3 mesecih shranjevanja preverite stanje akumulatorske baterije. V ta namen vklopite napravo in odčitajte stanje akumulatorske baterije. Če je raven napolnjenosti akumulatorske baterije samo še pribl. 30 % ali manj, napravo postavite na osnovno postajo in vklopite, da se akumulatorska baterija napolni. Če je bil polnilni stebriček zaradi shranjevanja osnovne postaje snet (glejte Poglavje 12.2 "Demontaža in skladiščenje

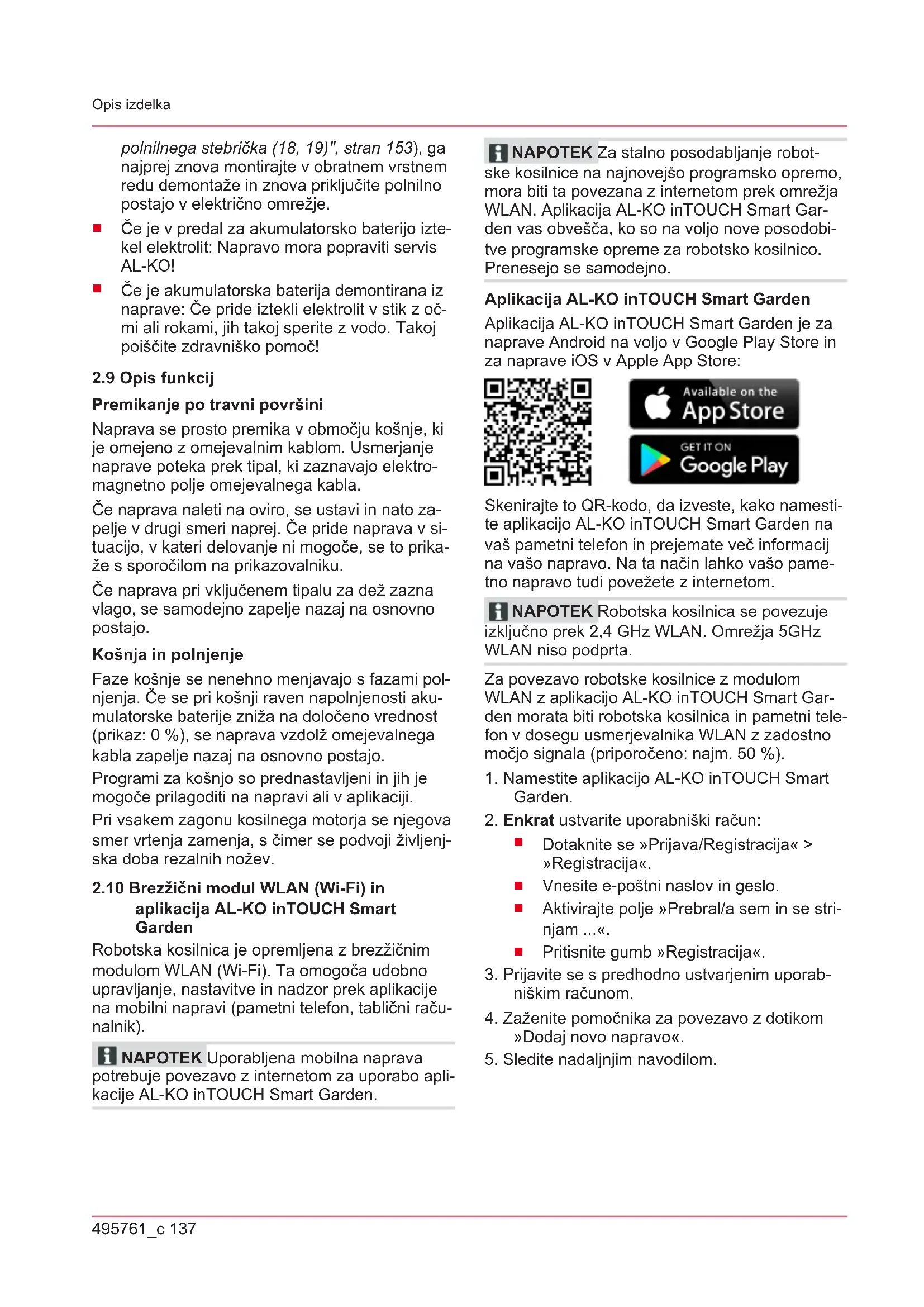

polnilnega stebrička (18, 19)", stran 153), ga najprej znova montirajte v obratnem vrstnem redu demontaže in znova priključite polnilno postajo v električno omrežje.

Če je v predal za akumulatorsko baterijo iztekel elektrolit: Napravo mora popraviti servis AL-KO!
Če je akumulatorska baterija demontirana iz naprave: Če pride iztekli elektrolit v stik z očmi ali rokami, jih takoj sperite z vodo. Takoj poiščite zdravniško pomoč!

2.9 Opis funkci j

Premikanje po travni površini

Naprava se prosto premika v območju košnje, ki je omejeno z omejevalnim kablom. Usmerjanje naprave poteka prek tipal, ki zaznavajo elektromagnetno polje omejevalnega kabla.

Če naprava naleti na oviro, se ustavi in nato za- pelje v drugi smeri naprej. Če pride naprava v si- tuacijo, v kateri delovanje ni mogoče, se to prika- že s sporočilom na prikazovalniku.

Če naprava pri vključenem tipalu za dež zazna vlago, se samodejno zapelje nazaj na osnovno postajo.

Košnja in polnjenje

Faze košnje se nenehno menjavajo s fazami polnjenja. Če se pri košnji raven napolnjenosti akumulatorske baterije zniža na določeno vrednost (prikaz: 0 %), se naprava vzdolž omejevalnega kabla zapelje nazaj na osnovno postajo.

Programi za košnjo so prednastavljeni in jih je mogoče prilagoditi na napravi ali v aplikaciji.

Pri vsakem zagonu kosilnega motorja se njegova smer vrtenja zamenja, s čimer se podvoji življenjska doba rezalnih nožev.

2.10 Brezžični modul WLAN (Wi-Fi) in aplikacija AL-KO in TOUCH Smart Garden

Robotska kosilnica je opremljena z brezžičnim modulom WLAN (Wi-Fi). Ta omogoča udobno upravljanje, nastavitve in nadzor prek aplikacije na mobilni napravi (pametni telefon, tablični računalnik).

i NAPOTEK Uporabljena mobilna naprava potrebuje povezavo z internetom za uporabo aplikacije AL-KO inTOUCH Smart Garden.

i NAPOTEK Za stalno posodabljanje robot-ske kosilnice na najnovejšo programsko opremo, mora biti ta povezana z internetom prek omrežja WLAN. Aplikacija AL-KO inTOUCH Smart Garden vas obvešča, ko so na voljo nove posodobitve programske opreme za robotsko kosilnico. Prenesejo se samodejno.

Aplikacija AL-KO inTOUCH Smart Garden

Aplikacija AL-KO inTOUCH Smart Garden je za naprave Android na voljo v Google Play Store in za naprave iOS v Apple App Store:

Skenirajte to QR-kodo, da izveste, kako namestite aplikacijo AL-KO in TOUCH Smart Garden na vaš pametni telefon in prejemate več informacij na vašo napravo. Na ta način lahko vašo pametno napravo tudi povežete z internetom.

i NAPOTEK Robotska kosilnica se povezuje izključno prek 2,4 GHz WLAN. Omrežja 5GHz WLAN niso podprta.

Za povezavo robotske kosilnice z modulom WLAN z aplikacijo AL-KO inTOUCH Smart Garden morata biti robotska kosilnica in pametni telefon v dosegu usmerjevalnika WLAN z zadostno močjo signala (priporočeno: najm. 50 %).

1. Namestite aplikacijo AL-KO inTOUCH Smart Garden.
2. Enkrat ustvarite uporabniški račun:

Dotaknite se »Prijava/Registracija« > »Registracija«.

■ Vnesite e-poštni naslov in geslo.

Aktivirajte polje »Prebral/a sem in se strinjam ...«.

■ Pritisnite gumb »Registracija«.

1. Prijavite se s predhodno ustvarjenim uporabniškim računom.
2. Zaženite pomočnika za povezavo z dotikom »Dodaj novo napravo«.
3. Sledite nadaljnjim navodilom.

i NAPOTEK Če se robotska kosilnica pomika na območju vrta, kjer je povezava WLAN slaba ali neobstoječa, se nastavitve aplikacije AL-KO inTOUCH Smart Garden izvedejo šele, ko se robotska kosilnica vrne na območje z dobrim signalom. Če signal usmerjevalnika WLAN ni dovolj močan po vsem vrtu, lahko njegov domet razširite z ojačevalnikom signala, ki je na voljo na tržišču.

V primeru motenj pri delovanju vam lahko pomaga trgovec z nameščeno aplikacijo AL-KO inTOUCH Smart Garden. Robotska kosilnica mora biti prek aplikacije AL-KO inTOUCH Smart Garden dostopna za trgovca.

Poleg oddaljenega dostopa do vključene robot-ske kosilnice nudi aplikacija AL-KO inTOUCH Smart Garden dodatne funkcije, kot so povezava z drugimi napravami AL-KO ali potisna sporočila v primeru napake.

3 VARNOST

3.1 Namenska uporaba

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

Omejitve uporabe naprave so: glejte tehnične podatke.

3.2 Možna napačna raba

Ta naprava ni primerna za uporabo na javnih površinah, parkih, športnih objektih in za namene kmetijstva in gozdarstva.

3.3 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih po-

škodb. Okvarjene in izklopljene varnostne in zaščitne naprave lahko povzročijo hude telesne poškodbe.

Okvarjene varnostne in zaščitne naprave oddajte v popravilo.
- Varnostnih naprav in zaščite nikoli ne izklapljajte.

3.3.1 Vnos kode PIN in PUK

Napravo je mogoče zagnati samo z vnosom kode PIN (osebna identifikacijska številka). S tem se nepooblaščenim osebam prepreči vklop. Tovarniška nastavitev kode PIN je 0000. Kodo PIN je

mogoče spremeniti, glejte Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 143.

Če 3-krat vnesete napačno kodo PIN, je potreben vnos kode PUK (osebnega ključa za odklepanje). Če je tudi ta vnos napačen, je treba do naslednjega vnosa počakati 24 ur.

■ Shranite kodi PIN in PUK nedostopni nepoo-blaščenim osebam.

3.3.2 Tipala

Naprava je opremljena z več varnostnimi tipali. Po izklopu prek varnostnega tipala se ne zažene znova. Na prikazovalniku se prikaže sporočilo o napaki, ki ga je treba potrditi. Odpraviti je treba razlog za sprožitev tipala.

Tipalo dviga

Če se naprava med delovanjem dvigne na ohišje, se vozni pogon izklopi in rezalni noži se zaustavijo.

Naprava je opremljena s tipali, ki ob stiku z ovirami poskrbijo, da se smer vožnje spremeni. Pri trku ob oviro se zgornji del naprave rahlo premakne in sproži se tipalo trka.

Tipalo nagiba v smeri vožnje/vstran

Če je v smeri vožnje dosežen vzpon ali padec ali stranski poševni položaj, ki presega nastavitev modela, naprava zavije oz. spremeni smer vožnje.

Tipalo za dež

Naprava je skladno z modelom opremljena s tipalom za dež, ki v aktiviranem stanju ob dežju prekine postopek košnje in poskrbi, da naprava zapelje nazaj na osnovno postajo (glejte tehnične podatke).

Tipalo za zmrzal

Naprava je opremljena s tipalom za zmrzal, ki pri nizkih temperaturah prikaže sporočilo na napravi ali potisno sporočilo v aplikaciji AL-KO inTOUCH Smart Garden (glej tehnične podatke). Temperatura za sporočilo je nastavljiva.

Elektromagnetne emisije

Naprava lahko zanesljivo obratuje v neposredni bližini drugih robotskih kosilnic (razdalja 0,5 m).

Signal, ki se uporablja v omejevalnem kablu, ustreza standardu elektromagnetnih emisij, ki ga določa Evropsko združenje proizvajalcev vrtnih naprav (EGMF).

3.4 Varnostni napotki

3.4.1 Upravljavec

■ Mladostniki, mlajši od 16 let, osebe z omejenimi telesnimi, čutilnimi ali duševnimi sposobnostmi ali brez znanja in izkušenj ter osebe, ki ne poznajo navodil za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne predpise v državi uporabe glede minimalne starosti uporabnika.

■ Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.

3.4.2 Osebna zaščitna oprema

Za preprečevanje telesnih poškodb nosite primerna oblačila in varovalno opremo.
■ Osebno zaščitno opremo sestavljajo:

■ dolge hlače in trdi čevlji.

- Pri vzdrževanju in negi: zaščitne rokavice.

3.4.3 Varnost oseb in živali

Pri javno dostopnih območjih je treba okrog območja košnje namestiti opozorila z naslednjo vsebino:

POZOR! Samodejna kosilnica v obrato-

vanju! Ne približujte se napravi! Nadzorujte otroke in živali!

■ Med delovanjem poskrbite, da v bližini naprave in na njej ni oseb, zlasti otrok ter živali in da se ne igrajo z njo.
■ Prepovedano je sedeti na napravi in segati proti rezalnim nožem!
■ S telesom in oblačili se ne približujte rezilu.
Zaradi zaščite nočnih živali, kot so ježi, svoje-ga Robolinha ne uporabljajte v temi.

Pred delom poskrbite, da v delovnem območju naprave ni nobenih predmetov (kot so veje, kosi stekla, kosi kovine in deli oblačil, kamni, vrtno pohištvo, vrtno orodje ali igrače). Ti predmeti lahko poškodujejo nože naprave oziroma naprava lahko poškoduje njih.
■ Napravo uporabljajte samo v naslednjih pogojih:

Naprava ni umazana.
■ Naprava ni poškodovana ali obrabljena.
■ Vsi upravljalni elementi delujejo.
Osnovna postaja in napajalnik ter njuni električni vodi so nepoškodovani in delujejo.

Okvarjene dele vedno nadomestite z original-nimi nadomestnimi deli proizvajalca.
Če je poškodovana, napravo oddajte v popravilo.
■ Uporabnik naprave je odgovoren za nesreče drugih oseb ter njihove lastnine, ki jih povzroči naprava.

3.4.5 Električna varnost

Če napravo pošiljate naprej, shranite originalno embalažo in spremne dokumente. Potrebujete jih tudi za pošiljanje nazaj.

4.2 Načrtovanje območja košnje (05)

Mesto postavitve osnovne postaje (05/1)

Najkrajša možna pot za največjo površino košnje
Ravna podlaga
■ Zaščiteno pred neposrednimi sončnimi žarki in močnim vplivom vremenskih razmer
■ Možnost priključitve na napajanje
■ Prost dostop do robotske kosilnice

Polaganje omejevalnega kabla (05)

Omejevalni kabel mora biti položen v neprekinjeni zanki v smeri urinega kazalca.

Koridorji med območji košnje (05/h)

Koridor je ozko mesto na travni površini in lahko služi za povezovanje dveh površin za košnjo.

Tako glavna kot stranske površine so omejene z lastnim, neprekinjenim omejevalnim kablom.

Glavna površina (05/HF): To je travna površina, na kateri je osnovna postaja in ki jo lahko naprava v celoti samodejno pokosi.
■ Stranska površina (05/NF): To je travna površina, ki je naprava ne more doseči z glavne površine, napravo po potrebi v ta namen odnesete v rokah do stranske površine. Stranske površine je mogoče obdelati v ročnem načinu delovanja.
Dolžina košnje roba: Pri delovanju na stranskih površinah lahko vnesete dolžino omejevalnega kabla. Košnja roba poteka s to dolžino. Območje se nato pokosi v skladu z določenim časom.

Lega začetnih točk (05/X0–05/X3)

Naprava se ob določenem času košnje premakne vzdolž omejevalnega kabla do določene začetne točke in tam začne kositi.

Z začetnimi točkami lahko določite, katera območja površine za košnjo boste večkrat kosili.

4.3 Priprava območja za košnjo

1. Preverite, ali je travna površina večja od maksimalne obdelovalne površine naprave. Če je travna površina prevelika, bo trava neenakomerno pokošena. Po potrebi zmanjšajte travno površino za košnjo.
2. Pred montažo osnovne postaje in omejeval-nega kabla ter zagonom naprave: Pokosite travno površino s kosilnico na nižjo višino reza.
3. Odstranite ovire s travne površine ali pa jih izločite z omejevalnim kablom (Izločanje ovir):

■ Ploske ovire, ki se prevozijo in lahko poškodujejo rezalne nože (npr. ploske kamne, prehode s travne površine na teraso ali pot, plošče, robnike itd.)
■ Luknje in grbine na travni površini (npr. krtine, prekopana mesta, storži, odpadli sadeži itd.)
■ Strmi vzponi ali padci, ki presegajo vrednosti, navedene v tehničnih podatkih
Vodotoki (npr. ribniki, potoki, plavalni bazeni itd.) ter njihova razmejitev od travne površine
Grmovje in živa meja, ki se lahko razširi

1. Osnovno postajo (05/1) postavite pravokotno na načrtovan položaj omejevalnega kabla na naslednji način:

■ Vodoravno poravnano (preverite z vodno tehtnico)
- Naravnost in v ravni uvoza in izvoza
■ Ne obočno (pri naknadnem vstavljanju zemeljskih vijakov se polnilni stebriček ne sme upogibati ali nagibati)

1. Osnovno postajo (07/1) pritrdite na tla z zemeljskimi vijaki (07/2).

Osnovno postajo lahko postavite tudi zunaj trate (17). Pri tem morate omejevalni kabel položiti kot prikazuje grafika.

4.5 Namestitev omejevalnega kabla

i NAPOTEK Če je skladno z modelom priloženi omejevalni kabel prekratek, lahko pri svojem trgovcu ali servisnem partnerju podjetja AL-KO naročite podaljševalni kabel.

4.5.1 Priključitev omejevalnega kabla na osnovno postajo (07/b)

1. Potegnite omejevalni kabel (07/4) iz embalaže.
2. Snemite pokrov kabelskega kanala (07/3) na priključku (07/A).
3. Snemite izolacijo s konca omejevalnega kanala (07/6) in ga vtaknite v priključno sponko (07/7).
4. Zaprite priključno sponko.
5. Napeljite omejevalni kabel z rezervno dolžino skozi uvodnico (07/5) iz kabelskega kanala.

i NAPOTEK Z rezervno dolžino kabla lahko pozneje naredite manjše popravke v napeljavi kabla.

1. Namestite pokrov kabelskega kanala.

4.5.2 Polaganje omejevalnega kabla (05)

Omejevalni kabel lahko položite na travo ali tudi do 10 cm pod travno rušo. Polaganje pod travno rušo lahko opravi strokovnjak.

Oba načina je mogoče kombinirati med seboj.

POZOR! Nevarnost poškodb omejevalnega kabla. Če je omejevalni kabel poškodovan ali prekinjen, prenos krmilnih signalov na napravo ni več mogoč. V tem primeru je treba omejevalni kabel popraviti ali zamenjati. Omejevalni kabel je na voljo pri podjetju AL-KO.

■ Omejevalni kabel vedno položite neposredno na tla. Po potrebi ga pritrdite z dodatnimi travnimi klini.
- Pri polaganju in med delovanjem zaščitite omejevalni kabel pred poškodbami.
V bližini omejevalnega kabla ne prekopavajte in ne rahljajte.

1. Omejevalni kabel v enakomernih razmikih pritrdite s travnimi klini ali položite pod zemljo (v globino maks. 10 cm).
2. Omejevalni kabel položite okrog ovir: glejte Poglavje 4.5.3 "Izločanje ovir", stran 141.
3. Ustvarite koridorje med posameznimi površinami za košnjo: glejte Poglavje 4.5.4 "Zamejitev koridorjev (05/h)", stran 141.
4. Izločite prevelike vzpone in padce: glejte Poglavje 4.5.5 "Izločitev padcev (15)", stran 141.
5. Položite rezervno dolžino kabla: glejte Poglavje 4.5.6 "Polaganje rezervne dolžine (11)", stran 141.
6. Ko je omejevalni kabel popolnoma napeljan, ga priključite na priključek (07/B) osnovne postaje: glejte Poglavje 4.5.1 "Priključitev omejevalnega kabla na osnovno postajo (07/b)", stran 140.

4.5.3 Izločanje ovir

Odvisno od okolice območja delovanja je treba omejevalni kabel položiti na različnih razdaljah od ovir. Za določanje pravilnih razdalj uporabite ravnilo, ki ga dobite iz embalaže.

i NAPOTEK Izključitve ovir so potrebne samo, će jih tipala trka na napravi ne morejo zaznati. Izogibajte se prepogostemu oz. nepotrebnemu izločanju. Obloge, ki so krajše od 6 cm, je treba izločiti, sicer lahko naprava povzroči poškodbe.

Razdalja od zidov, ograj, gredic: min. 20 cm (05)

Naprava se premika vzdolž omejevalnega kabla z zamikom navzven 20 cm. Omejevalni kabel za-to položite z odmikom najmanj 20 cm od zidov, ograj, gredic itd.

Razdalja od robov terase in tlakovanih poti (09)

Če je rob terase ali poti višji od travne površine, vzdržujte razdaljo najmanj 20 cm. Če je rob terase ali poti na isti višini kot travna površina, lahko kabel položite natanko na rob.

Razdalja od ovir do omejevalnega kabla (05)

Če so omejevalni kabli položeni natanko enako stran od ovire in točno proti njej, tj. z razdaljo 0 cm, naprava zapelje preko omejevalnega kabla. Pri tem ne prekrižajte omejevalnega kabla (06/c), temveč ga položite vzporedno (05/e).

Polaganje omejevalnega kabla okrog vogalov (05, 10)

• Pri navznoter obrnjenih vogalih (10/a): Položite omejevalni kabel diagonalno, da se na-prava ne zaplete v vogalu.
• Pri zunanjih robovih (05/j, 10/b): Položite omejevalni kabel v špico, da preprečite trk naprave z vogalom.

4.5.4 Zamejitev koridorjev (05/h)

V koridorju upoštevajte naslednje razdalje:

■ Skupna širina: min. 60 cm
■ Razdalja omejevalnega kabla od roba: 20 cm
■ Razdalja med omejevalnima kabloma: min. 20 cm

4.5.5 Izločitev padcev (15)

Padce, ki so večji od navedb v tehničnih podatkih, je treba z omejevalnim kablom izločiti (45 % = 45 cm padca na 1 m vodoravne dolžine) (glejte tehnične podatke).

Omejevalnega kabla ne smete položiti na pobočju z nagibom več kot 20 %. Da bi se izognili težavam pri obračanju, je treba upoštevati razmik 50 cm do 20 % nagiba. Če je nagib na zunanjem robu delovnega območja na nekem mestu več kot 20 %, je treba omejevalni kabel položiti z razmikom 20 cm na ravnem terenu pred začetkom padca.

4.5.6 Polaganje rezervne dolžine (11)

Da bi lahko tudi po nastavitvi območja za košnjo premaknili osnovno postajo ali razširili območje za košnjo, v rednih razmikih omejevalnega kabla pustite nekaj rezervne dolžine kabla.

Število rezervnih dolžin kabla je mogoče določiti po lastni presoji.

i NAPOTEK Pri rezervnih dolžinah kabla ne ustvarjajte odprtih zank.

1. Napeljite omejevalni kabel okrog trenutnega travnega klina (11/1) in nato nazaj do prejšnjega travnega klina (11/3).
2. Omejevalni kabel nato napeljite naprej proti trenutnemu travnemu klinu. Pri tem nastane zanka. Kabli morajo ležati tesno skupaj.
3. Po potrebi pritrdite zanko v tla z dodatnim travnim klinom (11/2) na sredini.

4.5.7 Najpogostejše napake pri polaganju kabla (06)

■ Rezervne dolžine omejevalnega kabla niso položene v enakomerno dolge zanke (06/a).
■ Omejevalni kabel ni pravilno položen okrog vogalov (06/b).
Omejevalni kabel je prekrižan oz. ni položen v smeri urinega kazalca (06/c).
Omejevalni kabel je preveč nepravilno položen, tako da obrobnega območja travne površine ni mogoče pokositi (06/d).
Omejevalni kabel pri napeljavi proti robu ovire in nazaj ni napeljan tako, da sta obe dolžini tesno druga ob drugi znotraj travne površine (06/e).
■ Začetne točke so postavljene predaleč od osnovne postaje (06/f).
■ Omejevalni kabel je položen čez rob travne površine (06/g).
- Pri polaganju omejevalnega kabla ni upoštevana minimalna razdalja 20 cm za koridorje (06/h).
Omejevalni kabel je preblizu, tj. kabel je proti neprehodnim oviram položen z razdaljo manj kot 20 cm (06/i).

4.6 Priključitev osnovne postaje na električno napajanje (08)

1. Postavite napajalnik (08/1) na suho mesto, zaščiteno pred neposrednimi sončnimi žarki, dovolj blizu osnovne postaje (08/2).
2. Kabel (08/3) trdno pritrdite na napajalnik.
3. Omrežni vtič (08/4) napajalnika priklopite v vtičnico, zaščiteno pred dežjem (08/5).

i NAPOTEK Priporočamo, da napajalnik priključite v električno omrežje prek zaščitnega FI-stikala z nazivnim okvarnim tokom < 30 mA.

4.7 Preverjanje povezav na osnovno postajo (08)

1. Preverite, ali LED-indikator na sprednji strani polnilnega stebrička (13/1) sveti. V nasprotnem primeru:

Izvlecite omrežni vtič.
■ Preverite vse povezave električnega napajanja in omejevalni kabel glede pravilne namestitve in poškodb.

Stanje indikatorja LED

LED Obratovalna stanja

Rumena

■ Sveti, če je električno napajanje nemoteno.

4.8 Namestitev kompleta za hitri povratek domov

Komplet za hitri povratek domov je namenjen hitremu povratku Robolinha na osnovno postajo.

Skenirajte to QR-kodo, da izveste, kako namestite komplet za hitri povratek domov. Glejte tudi navodila za montažo 443565 »Komplet za hitri povratek domov – namestitev«.

5 ZAGON

To poglavje opisuje postopke in nastavitve, ki so potrebni za prvi zagon naprave. Prepričajte se, da ste vse korake zagona izvedli v zaporedju.

Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 145.

5.1 Napolnite akumulatorsko baterijo (12)

Pri običajnem delovanju se akumulatorska baterija naprave redno samodejno polni.

i NAPOTEK Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napoljenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.

1. Napravo (12/1) postavite na osnovno postajo (12/3) tako, da se kontaktne površine naprave dotikajo polnilnih kontaktov osnovne postaje.

2. S tipko vklopite napravo.

3. Na prikazovalniku naprave se prikaže Battery is being recharged. V nasprotnem primeru: glejte Poglavje 10 "Pomoč pri motnjah", stran 149.

5.2 Urejanje osnovnih nastavitev

1. Odprite zaščitni pokrov.
2. S tipko opite napravo. Prikažejo se strojna programska oprema, koda in tip.
3. V meniju za izbiro jezika s tipko a▲ iz-▼ berite jezik in s tipko potrdite nastavitev.
4. V meniju Login > Enter PIN vnesite vnaprej nastavljeno kodo PIN 0000. V ta na- men s tipko 🚠️ zařeno mesto za drugim izberite 0 in nastavitev vsakokrat potrdite s tipko .Po vnosu kode PIN se omogoči dostop.
5. V meniju Change PIN:

V menijski točki Enter new PIN vnesite novo štirimestno kodo PIN, ki jo samidoločite. V ta namen s tipko ▲li za eno mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko —

V menijski točki Reenter new PIN po- novno vnesite novo kodo PIN. Če sta oba vnosa enaka, se prikaže PIN changed.

1. V meniju Enter date nastavite tekoči datum (oblika zapisa: DD.MM.20LL). V ta na-men s tipko ▲ za no mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko □

2. V meniju Enter time > HH:MM vnesite trenutni čas (oblika zapisa: HH:MM). V ta namen s tipko ▲ za heno mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko —

Osnovne nastavitve so zaključene. Prikaže se stanje Not calibrated Press Start key.

5.3 Nastavite višino reza (14)

Višino reza je mogoče ročno brezstopenjsko nastaviti na 25–55 mm.

i NAPOTEK Za samodejno kalibracijsko vožnjo ter učenje začetnih točk je priporočena višina reza 55 mm.

1. Odprite pokrov (14/1).

2. Nastavite višino reza (trenutna višina reza bo v milimetrih prikazana v kontrolnem okencu (14/3)):

- Povečajte višino reza (tj. višino trave): Obrnite vrtljivi gumb (14/2) v smeri urine-ga kazalca (14/+). - Zmanjšajte višino reza (tj. višino trave): Obrnite vrtljivi gumb (14/2) v nasprotni smeri urinega kazalca (14/–).

1. Zaprite pokrov.

5.4 Samodejno izvajanje kalibracijske vožnje

Postavite napravo na izhodiščni položaj (13)

1. Postavite napravo znotraj površine za košnjo na izhodiščni položaj:
   ■ min. 1 m levo in 1 m pred osnovno posta-jo;
   ■ s sprednjo stranjo poravnano proti omejevalnemu kablu.

1. Preverite, da v predvidenem območju pomikanja naprave ni ovir. Napravi mora biti omogočeno, da z obema sprednjima kolesoma sočasno zapelje prek omejevalnega kabla. Po potrebi odstranite ovire ali kabel začasno položite navznoter (potrebno najm. 35 cm).
2. S tipko žlženite napravo. Prikazovalnik prikazuje:

Med kalibracijsko vožnjo

Naprava za določitev jakosti signala v omejevalnem kablu najprej dvakrat zapelje naravnost prek omejevalnega kabla in nato na osnovno postajo, kjer se ustavi.

■ Na prikazovalniku se prikaže sporočilo Calibration completed.
■ Akumulatorska baterija se polni.

i NAPOTEK Naprava se mora ustaviti, ko zapelje na osnovno postajo. Če se naprava pri uvozu na osnovno postajo ne dotakne kontaktov, znova zapelje na omejevalni kabel. Če naprava zapelje skozi osnovno postajo, postopek kalibriranja ni uspel. V tem primeru je treba osnovno postajo bolje poravnati in ponoviti postopek kalibriranja.

Po kalibracijski vožnji

Prikažejo se vnaprej nastavljena trenutna trajanja košnje.

Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 145.

5.5 Nastavitev začetnih točk

Za zagotovitev pravilnega delovanja in prepreči- tev javljanja napak je treba dolžino zanke izmeriti s funkcijo Interactive teach.

Učenje začetnih točk

1. Postavitev napravo na osnovno postajo.
2. S tipko vklopite napravo.
3. S tipko orikličite glavni meni.
4. all * Programs -
5. all * Entry Point
6. all* Interactive teach
7. ah* start interactive entry point teaching

■ ali start . Naprava vozi vzdolž omejevalnega kabla.
- ali set, konaprava doseže želeno začetno točko. Začetna točka se shrani.

1. aSetentry point 1,če med učenjem ni bila določena začetna točka. Če tukaj ni določena nobena začetna točka, se začetna točka samodejno določi.
2. a▲Entry point x: XXm, ko je dosežena zadnja začetna točka.

Ročna določitev začetnih točk (05)

Prva začetna točka (05/X0) je vnaprej določena in se nahaja 1 m desno od osnovne postaje. Za to točko je mogoče določiti več začetnih točk (glejte tehnične podatke).

Pri določitvi začetne točke je treba upoštevati:

■ Začetnih točk ne določajte predaleč od osnovne postaje oz. ne preblizu drugo drugi (06/f).

■ Uporabite le toliko začetnih točk, kolikor jih potrebujete.

S tipko ▲li drugo za drugo izberite številko in jo vsakokrat potrdite s tipko —

S tipko ▲li drugo za drugo izberite številko in jo vsakokrat potrdite s tipko —

1. Če je potrebno, določite dodatne začetne točke.
2. S tipko se vrnite v glavni meni.

6 UPRAVLJANJE

6.1 Ročni zagon naprave

1. S tipko klopite napravo. Za nenačrtovano košnjo robov: glejte Poglavje 7.7 "Košnja roba pri ročnem zagonu", stran 146.
2. S tipko ročno zaženite napravo.

6.2 Prekinitev košnje

Naprava se v ta namen samodejno zapelje na osnovno postajo. Pri tem izbriše načrt košnje trenutnega dne in se znova zažene naslednji dan ob nastavljenem času.

■ Pritisnite Iha napravi. Košnja se prekine za pol ure.
■ Pritisnite 📄na napravi. Naprava se izklopi.

H NAPOTEK V nevarnih situacijah je mogoče napravo ustaviti s tipko za ZAUSTAVITEV (12/2).

Odvisno od nastavitve: Naprava kosi nastavljeni čas in se nato izklopi ali kosi, dokler se akumulatorska baterija ne izprazni.

Po košnji stranske površine znova ročno postavi- te napravo na osnovno postajo.

7 NASTAVITVE

7.1 Priklic nastavitev – splošno

1. S tipko kličite glavni meni. Napotek: Zvezdica * pred menijsko točko pri-kazuje, da je ta točka trenutno izbrana.

2. all* settings

3. S tipko a! izbevite želeno menijsko točko in s tipko potrdite nastavitev.

4. Uredite nastavitve. Napotek: Menijske točke so opisane v naslednjih razdelkih.

5. S tipko sevrnite v glavni meni.

7.3 Aktiviranje/dezaktiviranje varčnega načina

V varčnem načinu naprava preklopi v energijsko varčni način. Pri tem se zmanjšajo poraba energije in emisije hrupa.

i NAPOTEK Pri visoki in gosti travi ter travni ruši ni priporočljiv oz. morda niti ni mogoč.

1. a↑* EcoMode

2. Aktiviranje/dezaktiviranje varčnega načina:

■ Activate — Aktivirajte varčni način. ■ Deactivate — Dezaktivirajte varčni način.

7.4 Nastavitev tipala za dež

i NAPOTEK Košnja suhe trave zmanjšuje umazanijo. Z aktiviranjem tipala za dež in nastavitvijo njegovega časa zakasnitve je mogoče napravi preprečiti košnjo, ko je trava mokra.

Ko se tipalo za dež aktivira, naprava ob začetku dežja zapelje nazaj na osnovno postajo. Tam ostane tako dolgo, dokler se tipalo za dež ne posuši. Nato počaka še toliko časa, kolikor je nastavljeno z zakasnitvijo, preden nadaljuje košnjo. Občutljivost tipala za dež je nastavljiva.

1. all * Rain sensor

2. Aktiviranje/dezaktiviranje tipala za dež:

- ali Activate : — Aktivirajte tipalo za dež. - ali beactivate : — Dezaktivirajte tipalo za dež.

1. Nastavitev zakasnitve tipala za dež:

- ali After rain delay - xx hours xx minutes S tipko ▲ tipko izberite želeno vrednost zakasnitve in s tipko potr- dite nastavitev.

1. Nastavite občutljivost tipala za dež:

- ali Rain sensitive - S tipko tipko izberite želeno vrednost občutljivosti in s tipko potrdite nastavitev.

7.5 Nastavitev programa za košnjo

7.5.1 Nastavitev programa za košnjo – splošno

1. S tipko orikličite glavni meni.

2. all * Programs

3. S tipko a izbevite menijsko točko in s tipko potrdite nastavitev.

4. Uredite nastavitev. Napotek: Menijske točke so opisane v naslednjih razdelkih.

7.5.2 Nastavitev časov košnje

i NAPOTEK Med programiranjem časov košnje in začetkom košnje mora preteči najmanj 30 min. V nasprotnem se naprava zažene najprej 30 min po zadnjem dotiku tipke.

V menijski točki weekly Program se nastavijo dnevi in časi, ko bo naprava kosila. Po potrebi prilagodite te nastavitve velikosti svojega vrta. Če je po pribl. enem tednu še vidno nepokošeno območje, podaljšajte čase košnje.

• ali All Days [X]: Naprava kosi vsak dan ob nastavljenih časih. Če se prikaže All Days [ ], naprava kosi samo ob nastavljenih dnevih v tednu.
  ■ ali ▼ Monday [X]...* Sunday [X]: Naprava kosi nastavljeni dan v tednu ob nastavljenih časih. Če se prikaže npr. Monday [ ], potem naprava ne kosi vsak dan.

• ali ▼change : Aktivirajte [X] ali dezaktivirajte [ ] posamezni dan ter nastavite čase, način košnje in začetne točke.

• Uredite nastavitve za vse dni ali posamezni dan:

Npr. *[M] 07:00–10:00 [?]: Običajna košnja [M] od 07.00–10.00 s samodejnim preklopom začetnih točk 0–9 [?].

Npr. *[R] 16:00-18:00 [1]: Naprava ob 16.00 začne s košnjo roba [R] in vozi vzdolž celotnega omejevalnega kabla. Nato začne košnjo površine na začetni točki 1 [1]. Ob 18:00 oz. takoj, ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.

npr. *[P] 16:00-18:00 [3]: Naprava ob 16.00 začne s košnjo na začetni točki 3 [3] v načinu za prehode [P]. Ob 18:00 oz. takoj, ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.

■ ali ▼ change : Spremenite izbrano nastavitev.

- ali Continue : Potrdite spremenjeno nastavitev in nadaljujte na naslednjo nastavitev.

3. al ▲ Save ▼: Shranite vse spremenjene nastavitve menijskih točk.

7.5.3 Način za prehode

Način za prehode v ožjih prehodih poskrbi za boljšo košnjo.

1. Začetno točko nastavite v ozkem prehodu (glejte Poglavje 5.5 "Nastavitev začetnih točk", stran 144).
2. Začnite od nastavljene začetne točke v načinu za prehode (glejte Poglavje 7.5 "Nastavi- tev programa za košnjo", stran 145).

npr. *[P] 16:00-18:00 [3]: Naprava ob 16.00 začne s košnjo na začetni točki 3 [3] v načinu za prehode [P]. Ob 18:00 oz. takoj, ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.

7.6 inTOUCH

Obstoječo povezavo na usmerjevalnik se lahko prekine. S tem bo naprava 30 minut odprta za vzpostavitev nove povezave.

i NAPOTEK Če želite pozneje vzpostaviti povezavo, je treba povezavo najprej znova odklopi-ti, tudi će naprava predhodno ni bila povezana z usmerjevalnikom.

1. all \*inOUCH

2. Prekinite povezavo Naprava sporoči: Končano.

3. S tipko potrdite in se vrnite v meni.

7.7 Košnja roba pri ročnem zagonu

Za ročni zagon lahko tukaj nastavite, da naprava začne s košnjo roba.

Opravite košnjo roba ob programiranih časih košnje: Nastavitev časov košnje.

1. all * Margin mowing
2. a△* a ▼ manual start

7.8 Nastavitev košnje stranske površine

1. Nastavitev časa košnje:

ali čas košnje v min : —

naprava nastavljen čas kosi stransko površino. Nastaviti je mogoče:

30/60/90/120 min/dokler se akumulatorska baterija ne izprazni.

1. Nastavite košnjo roba stranske površine:

Margin mowing -

1. Nastavite dolžino zanke stranske površine:

▲ ali ▼ Loop . Nastavite lahko dolžine zanke od 10 m do 100 m v korakih po 10 m.

Naprava najprej pokosi rob, nato pa še stransko površino.

7.9 Nastavitev kontrasta prikazovalnika

Če je prikazovalnik, npr. na soncu, slabo čitljiv, je mogoče prikaz izboljšati s spremembo kontrasta.

1. all* Display contrast

2. S tipko ▲ povoćajte/zmanjšajte kontrast prikazovalnika in s tipko potrdite nastavitev.

7.10 Zaklepanje nastavitev

Če je zaklepanje nastavitev dezaktivirano, je treba samo pri potrjevanju za varnost pomembnih napak vnesti kodo PIN.

1. all* Safety settings

2. Aktiviranje/dezaktiviranje zaklepanja nastavi- tev:

■ ali Activate : — Aktivirajte zaklepanje nastavitev.

ali deactivate : -

Dezaktivirajte zaklepanje nastavitev.

7.11 Ponovno kalibriranje

Če se položaj ali dolžina omejevalnega kabla spremeni, ali će naprava ne najde več omejevalnega kabla, je potrebno ponovno kalibriranje.

1. all Reset calibration

2. Reset loop calibration data?

3. Opravite kalibracijsko vožnjo: Samodejno izvajanje kalibracijske vožnje.

7.12 Ponastavitev na tovarniške nastavitve

Tovarniške nastavitve naprave je mogoče pona- staviti, npr. kot pred nakupom.

1. al* Factory reset Naprava sporoči: Factory reset completed

8 PRIKAZ INFORMACIJ

Meni Information služi prikazu podatkov o napravi. V tem meniju urejanje nastavitev ni mogoče.

1. S tipko prikličite glavni meni.

2. all* Information

3. S tipko a izbevite menijsko točko in jo s tipko potrdite.

Napotek: Menijske točke so opisane v naslednjih razdelkih.

1. S tipko sevrnite v glavni meni.

Blades service

Servisni prikaz prikazuje, čez koliko ur bo potrebno servisirati nože. Števec je mogoče ročno ponastaviti. Servis nožev mora opraviti trgovec, tehnik ali servisni partner podjetja AL-KO.

Ponastavitev števca za servis nožev:

1. a!Confirm

Hardware

Prikazuje informacije o napravi, npr. tip, leto proizvodnje, obratovalne ure, serijsko številko, število opravljenih košenj, skupni čas košnje, število ciklov polnjenja, skupni čas polnjenja, dolžino zanke omejevalnega kabla.

Software

Prikazuje različico programske opreme.

i NAPOTEK Skrbite, da je programska oprema robotske kosilnice vedno posodobljena. Redno preverjajte različico strojne programske opreme in jo po potrebi posodobite. Pripomoček za posodobitev programske opreme Robolinho je na voljo na spletnem naslovu: www.al-ko.com/shop/de/robolinho-autoupdater

Program Info

Prikazuje trenutne nastavitve, kot je npr. skupni tedenski čas košnje.

Failures

Prikazuje nazadnje sproženo sporočilo o napaki z datumom, uro in kodo napake.

9 VZDRŽEVANJE IN NEGA

PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

9.1 Čiščenje

POZOR! Nevarnost zaradi vode. Voda v robotski kosilnici in osnovni postaji bo povzročila poškodbe električnih sestavnih delov.

■ Robotske kosilnice in osnovne postaje ne pršite z vodo.

Čiščenje robotske kosilnice

PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzročijo ureznine.

■ Nosite zaščitne rokavice!

Pazite, da se z deli telesa ne približujete rezalnim nožem.

Opravite enkrat na teden:

1. S tipko izklopite napravo.
2. Površino ohišja obrišite z omelcem, krtačo, mehko krpo ali fino gobico.
3. Dno, kosilni disk in rezalne nože skrtačite s krtačo.
4. Preglejte rezalne nože glede poškodb. Zamenjava po potrebi: glejte Poglavje 9.3 "Zamenjava rezalnih nožev", stran 148.

9.2 Redno preverjanje

Splošno preverjanje

1. Enkrat tedensko preverite celoten sistem glede poškodb:

■ aparat
Osnovna postaja
Omejevalni kabel
Napajalnik

1. Okvarjene dele zamenjajte z originalnimi na-domestnimi deli proizvajalca oz. to storite pri servisu proizvajalca.

Preverite prosto premikanje valjev

Opravite enkrat na teden:

1. Z odstranjevanjem trave in umazanije temeljito očistite območje okrog valjev. Uporabite omelce in krpo.

2. Preverite, ali se valji prosto premikajo in krmilijo.

Napotek: Če valjev ni mogoče krmiliti ali je to

oteženo, jih je treba zamenjati pri servisu proizvajalca.

Preverite kontaktne površine na robotski kosilnici

1. S krpo odstranite umazanijo in nato nekoliko namažite kontakte s kontaktno mastjo.

Preverite polnilne kontakte osnovne postaje

1. Izvlecite omrežni vtič.
2. Potisnite polnilne kontakte v smeri osnovne postaje in jih spustite. Polilni kontakti se morajo znova vrniti v izhodiščni položaj.

Napotek: Če polnilni kontakti ne odskočijo nazaj, jih je treba zamenjati pri servisu proizvajalca.

PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzročijo ureznine.

■ Nosite zaščitne rokavice!
Pazite, da se z deli telesa ne približujete rezalnim nožem.

POZOR! Poškodba naprave zaradi nestro- kovnega popravila. Poravnavanje zvitih vgraje- nih rezalnih nožev lahko poškoduje rezalni kro- žnik.

■ Ne poravnavajte zvitih rezalnih nožev.
■ Zamenjajte zvite rezalne nože z originalnimi nadomestnimi deli proizvajalca.

1. S tipko izklopite napravo.
2. Položite napravo tako, da so rezalni noži obrnjeni navzgor.
3. Odvijte pritrdilne vijake.
4. Izvlecite rezalne nože iz ležišča nožev.
5. Z mehko krtačko očistite ležišče nožev.

Napotek: Rezalni noži so brušeni po celotni dolžini in jih je zato mogoče namestiti obrnje ne za 180°, s čimer se njihova življenjska do- ba podvoji.

1. Zamenjava rezalnih nožev:

Če rezalni noži po prvi montaži še niso bili obrnjeni: Obrnite rezalne nože obrnite za 180° in jih z naostreno stranjo proti napravi znova položite na ležišče nožev ter znova z roko privijte pritrdilne vijake.
Če so bili rezalni noži po prvi montaži že enkrat obrnjeni: Nove rezalne nože z na-

ostreno stranjo proti napravi položite na ležišče nožev ter z roko privijte nove pritrdilne vijake.

Napotek: Uporabljati je dovoljeno samo originalne nadomestne dele proizvajalca.

Pri močni umazaniji, ki je ni mogoče odstraniti s krtačo, je treba zamenjati rezalni krožnik, sicer lahko neuravnoteženost povzroči povečanje hrupa in obrabe ter motnje delovanja.

Poravnalnih nožev praviloma ni treba menjavati.

10 POMOČ PRI MOTNJAH

10.1 Odpravljanje napak pri napravi in ravnanju

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

NAPOTEK Pri motnjah, ki niso navedene v tabeli ali ki jih ne morete sami odpraviti, se nite na našo servisno službo.

Motnja Vzrok Odpravljanje
Naprava se ne zažene.
	Akumulatorska baterija je prazna. Napolnite napravo na osnovni postaji.
Naprava obtiči in se zagozdi. Kolesa se še naprej obračajo.
	Tipala trka se ne sprožijo. Poiščite servisno mesto proizvajalca.
	Trava je previsoka.	Povečajte višino reza, nato jo postopoma znižujte do želene višine.Na kratko pokosite travo s kosilnico.
	Naprava nasede na neravnino na travni površini.	Odstranite neravnine.
Naprava kosi ob napačnem času.
	Ura naprave je napačno nastavlje-na.	Nastavite uro.
	Nastavitev trajanja košnje je na-pačna.	Nastavite čase košnje.
	Naprava izgubi časovne nastavi-tve.	Akumulatorska baterija je okvarjena. Poiščite servisno mesto proizvajalca.
Rezultat košnje je neenakomeren.
	Čas košnje je prekratek. Programirajte daljši čas košnje.
	Območje košnje je preveliko. Zmanjšajte območje košnje.
	Višina reza je na prenizki stopnji. Povečajte višino reza, nato jo postopoma znižuj-te do želene višine.
	Rezalni noži so topi. Naostrite ali po potrebi zamenjajte rezalne nože.
Čas uporabe akumulatorske baterije je znatno krajši.
	Višina reza je na prenizki stopnji. Povečajte višino reza, nato jo postopoma znižuj-te do želene višine.
	Trava je previsoka ali prevlažna.	Počakajte, da se trava posuši.Nastavite večjo višino reza.
Naprava se trese ali je preglasna.
	Nečistoče na rezalnih nožih ali v po-gonu rezalnih nožev	Očistite rezalni disk.Poiščite servisno mesto proizvajalca.
Akumulatorske baterije ni mogoče napolniti oz. napetost akumulatorske baterije je prenizka
	Polnilni kontakti osnovne postaje so umazani.Kontaktne površine naprave so umazane.	Očistite polnilne kontakte in kontaktne površine.
	Osnovna postaja nima električne-ga toka.	Priključite osnovno postajo na električno napaja-nje.
	Naprava ne doseže polnilnih kon-taktov.	Postavite napravo na osnovno postajo in preverite, ali se polnilni kontakti prilegajo.Poiščite servisno mesto proizvajalca.
	Čas polnjenja akumulatorske ba-terije se je iztekel.	Poiščite servisno mesto proizvajalca.
	Polnilna elektronika je okvarjena.	Poiščite servisno mesto proizvajalca.
Prikaz ne uspe.
	Na zaslonu ni pravilnega prikaza 1. Napravo zaustavite s tipko STOP.2. Z gumbom za vklop/izklop Kapravo izklo-pite in ponovno vklopite.3. Potrdite napako.

10.2 Kode napak in odpravljanje napak

i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

Celoten seznam kod napak je na voljo na naslednjem naslovu:

https://alko-garden.com/robolinho-error-codes/

Koda napake Vzrok Odpravljanje
CN001: Tilt sensor	Tipalo nagiba se je sprožilo:■ Maks. nagib je presežen■ Naprava je obrabljena■ Pobočje je prestrmo	Postavite napravo na ravno površino in potrdite napako.
CN002: Lift sensor	Tipalo dviga se je sprožilo:■ Ohišje elektronike se je zaradi dviga ali ovire za-sukalo navzgor.	Odstranite oviro.
CN005: Bumper defle-cted	Naprava je naletela na oviro in se ne more sprostiti (npr. trk v bližini osnovne postaje).	■ Napravo postavite na prosto, zame-jeno travno površino.■ Popravite lego omejevalnega kabla.
Koda napake Vzrok Odpravljanje
CN007: No loop signal	Ni signala zankeOmejevalni kabel je okvarjen.Signal zanke je prešibak.	Preverite indikatorje LED na osnovni postaji.Preverite napajanje osnovne postaje. Izključite in vključite napajalnik.Preverite, da omejevalni kabel ni poškodovan. Popravite poškodovan kabel.
CN008: Loop signal weak	Signal zanke je prešibakOmejevalni kabel je zakopan pregloboko	Preverite indikatorje LED na osnovni postaji.Preverite napajanje osnovne postaje. Izključite in vključite napajalnik.Dvignite omejevalni kabel na predpisano višino, po potrebi neposredno na travo.
CN010: Bad position	Naprava je izven zamejene travne površine.Omejevalni kabel je prekrižan.	Napravo postavite na prosto, zamejeno travno površino.Popravite lego omejevalnega kabla ob krivinah in ovirah. Odpravite križanje kabla.
CN011: Escaped robot	Naprava je izven zamejene travne površine.	Popravite lego omejevalnega kabla ob krivinah in ovirah.
CN012: Cal: no loopCN015: Cal: outside	Napaka med kalibriranjem:Naprava ne najde omejevalnega kabla.	Preverite napajanje osnovne postaje. Izključite in vključite napajalnik.Napravo postavite v predpisani položaj za kalibriranje in jo natančno poravnajte pravokotno. Napravi mora biti omogočeno, da zapelje čez omejevalni kabel.
CN017: Cal: signal weak	Napaka med kalibriranjem:Signal zanke je prešibakNi signala zankeOmejevalni kabel je okvarjen.	Napravo postavite v predpisani položaj za kalibriranje in jo natančno poravnajte pravokotno.Preverite napajanje osnovne postaje. Izključite in vključite napajalnik.Preverite, da omejevalni kabel ni poškodovan.
CN018: Cal: Collison	Napaka med kalibriranjem:Naprava je trčila ob oviro.	Odstranite oviro.
CN038: Battery Akumulatorska baterija je prazna:
	Zanka omejevalnega kabla je predolga, otokov je preveč.	Popravite lego omejevalnega kabla.
Koda napake Vzrok Odpravljanje
	Pri polnjenju ni kontakta s polnilnimi kontakti	Očistite polnilne kontakte.Postavite napravo na osnovno postajo in preverite, ali se polnilni kontakti prilegajo.Pri servisu proizvajalca preverite polnilne kontakte in jih obnovite.
	Ovire v bližini osnovne postaje	Odstranite ovire.
	Naprava je obtičala. Napravo postavite na prosto, zamejeno travno površino.
	Naprava ne najde osnovne postaje.	Preverite, da omejevalni kabel ni poškodovan.Na servisu proizvajalca izmerite omejevalni kabel.
	Akumulatorska baterija je obrabljena.	Na servisu proizvajalca zamenjajte akumulatorsko baterijo.
	Polnilna elektronika je okvarjena.	Na servisu proizvajalca preverite polnilno elektroniko.
CN099: Recov escape	Samodejno odpravljanje napak ni mogoče	Ročno potrdite sporočilo o napaki.Če se težava ponovi: Na servisu proizvajalca preverite napravo.
CN104: Battery over heating	Akumulatorska baterija je pregreta (več kot 60 °C).Praznjenje ni možno.Zasilni izklop prek nadzorne elektronike	Napravo izklopite in počakajte, da se akumulatorska baterija ohladi.Naprave ne odložite na osnovno postajo.
CN110: Blade motor over heating	Kosilni motor je pregret (več kot 80 °C).	Napravo izklopite in počakajte, da se ohladi.Če se težava ponovi: Na servisu proizvajalca preverite napravo.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Naprava je naletela na oviro in se ne more sprostiti.	Odstranite oviro.
CN128: Recov Impossible	Naprava je naletela na oviro in se ne more sprostiti.	Odstranite oviro.
	Naprava je izven zamejene travne površine.	Napravo postavite na prosto, zamejeno travno površino.Popravite lego omejevalnega kabla.
CN129: Blocked WL	kolesni motor je bloki-ran.	Odstranite blokado.
CN130: Blocked WR	Desni kolesni motor je bloki-ran.	Odstranite blokado.

Koda napake Vzrok Odpravljanje

■ Ne dotikajte se rezalnih nožev.
■ Rezalni noži morajo biti vedno obrnjeni stran od telesa.

12 SHRANJEVANJE

12.1 Skladiščenje robotske kosilnice

Napravo shranite prek zime, oz. kadar predvidoma več kot 30 dni ne bo delovala.

1. Popolnoma napolnite akumulatorsko baterijo.
2. Temeljito očistite napravo (glejte Poglavje 9.1 "Čiščenje", stran 148).
3. Napravo shranite:

■ stoječo na vseh kolesih;
■ na suhem mestu, kjer ni nevarnosti zmrzali;
- izven dosega otrok.

1. Po 3 mesecih shranjevanja preverite stanje akumulatorske baterije (glejte Poglavje 2.8 "Akumulatorska baterija", stran 136).

12.2 Demontaža in skladiščenje polnilnega stebrička (18, 19)

Polnilni stebriček demontirajte in shranite prek zime, oz. kadar predvidoma več kot 30 dni ne bo deloval.

1. Odklopite napajalnik iz omrežja in z osnovne postaje.

2. Demontaža polnilnega stebrička:

3. Odvijte oba vijaka (18/1) in (18/2) polnilnega stebrička (18/3).
   Istočasno pritisnite obe tipki (18/4, 19/1), da sprostite polnilni stebriček.
   Nagibanje polnilnega stebrička (19/a).
   ■ Odvijte vtične spoje (19/2) in (19/3).

Zaprite (19/b) odprtino vtičnice (19/4) z zimskim pokrovom (19/5), glejte tehnične podatke.

1. Polnilni stebriček shranite (glejte Poglavje 12.1 "Skladiščenje robotske kosilnice", stran 153).

12.3 Shranjevanje omejevalnega kabla čez zimo

Omejevalni kabel lahko ostane v tleh in ga ni treba odstraniti.

13 ODSTRANJEVANJE

Napotki k Uredbi o odpadni električni in elektronski opremi

Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!

■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstra-nitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.

Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji (BattG)

Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!

Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.

Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.

Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta za baterije in akumulatorje;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).

Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.

Napotki glede embalaže

Embalažni materiali so primerni za recikliranje. Embalažo odstranite v skladu z okoljevarstvenimi predpisi.

Pred odstranjevanjem naprave demontirajte akumulatorsko baterijo (16)

Vgrajeno akumulatorsko baterijo je treba pred odstranjevanjem naprave demontirati in odstraniti v skladu z okoljevarstvenimi predpisi.

1. Odvijte in izvlecite vijake (16/1).
2. Snemite pokrov predala za akumulatorsko baterijo (16/2).
3. Odklopite in snemite akumulatorsko baterijo (16/3).
4. Znova namestite pokrov in znova privijte vija- ke.

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu: www.alko-garden.com/service-contacts

Več informacij o nadomestnih delih: www.alko-garden.com/spareparts

15 INFORMACIJE O IZJAVI O SKLADNOSTI

S polno odgovornostjo s to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek. Izjava o skladnosti je del navodil za uporabo in je priložena stroju.

16 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, će:

■ so ta navodila za uporabo upoštevana;
■ je bila naprava strokovno uporabljena;
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila;
■ so bile izvedene samovoljne tehnične spre-membe;
■ naprava ni bila uporabljena v skladu z namenom uporabe.

Garancija

■ poškodbe laka, ki so posledica normalne uporabe;
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x) .

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu...... 157

1.1 Simboli na naslovnoj stranici ..... 157
1.2 Objasnjenja oznaka i signalnih riječi.. 157

2 Opis proizvoda 157

2.1 Opseg isporuke (01) 157
2.2 Robotska kosilica (02) 158
2.3 Simboli na uređaju.... 158
2.4 Kontrolna ploča (03) 158
2.5 Zaslon.... 159
2.6 Struktura izbornika.... 159
2.7 Bazna stanica (04).... 160
2.8 Akumulator.... 160
2.9 Opis funkcija 161
2.10 WLAN (Wi-Fi) radio modul i aplikacija AL-KO inTOUCH Smart Garden...... 161

3 Sigurnost.... 162

3.1 Namjenska uporaba.... 162
3.2 Moguća nepravilna uporaba ..... 162
3.3 Sigurnosni i zaštitni uređaji.... 162

3.3.1 Unos PIN-a i PUK-a 162
3.3.2 Senzori 162
3.4 Sigurnosne napomene.... 162
3.4.1 Korisnik.... 162
3.4.2 Osobna zaštitna oprema ..... 162
3.4.3 Sigurnost osoba i životinja...... 163
3.4.4 Sigurnost uređaja 163
3.4.5 Električna sigurnost.... 163

4 Montaža 163

4.1 Raspakiravanje uređaja.... 163
4.2 Poravnavanje područja košnje (05) ... 163
4.3 Priprema područja košnje.... 164
4.4 Montaža bazne stanice (07/a, 17) ..... 164
4.5 Postavljanje kabela za ograničavanje 164

4.5.1 Priključivanje kabela za ograničavanje na baznu stanicu (07/b) ..... 164
4.5.2 Polaganje kabela za ograničavanje (05) 164
4.5.3 Ograničavanje prepreka...... 165

4.5.4 Ograničavanje prolaza (05/h)......165
4.5.5 Ograničavanje padina (15)......165
4.5.6 Stavljanje pomoćnih kabela (11)..165
4.5.7 Standardne greške kod polaganja kabela (06) 165

4.6 Priključivanje bazne stanice na napa- janje (08)....166
4.7 Provjeriti spojeve na baznoj stanici (08)....166
4.8 Instaliranje kompleta za brzo navođenje ....166

5 Stavljanje u pogon ....166

5.1 Punjenje akumulatora (12) ......166
5.2 Odabir osnovnih postavki.....166
5.3 Podešavanje visine rezanja (14) .....167
5.4 Provođenje automatske kalibracijske vožnje....167
5.5 Namještanje početnih točaka .....167

6 Upravljanje....168

6.1 Ručno pokretanje uređaja .....168
6.2 Prekid pogona košnje....168
6.3 Košenje sporedne površine (05/NF) ..168

7 Postavke....168

7.1 Prikaz postavke – Općenito .....168
7.2 Aktivacija/deaktivacija zvukova tipki...168
7.3 Aktiviranje / deaktiviranje ekološkog načina rada 169
7.4 Podešavanje senzora za padaline .....169
7.5 Namještanje programa košnje .....169

7.5.1 Namještanje programa košnje – Općenito....169

7.5.2 Namještanje vremena košnje.....169
7.5.3 Mod prolaza 170

7.6 inTOUCH....170

7.7 Rubna košnja kod ručnog pokretanja.170
7.8 Namještanje košenja sporednih površina....170
7.9 Namještanje kontrasta zaslona .....170
7.10 Zaštita namještanja ....170

■ Otpustite utične spojeve (19/2) i (19/3).

Zatvorite otvor postolja (19/4) pokrovom (19/5) (19/b) vidi tehničke podatke.
