Robolinho 2323 W - Robotická sekačka SOLO - Bezplatný návod k obsluze

Typ produktu	Robotická sekačka
Značka	Solo
Model	Robolinho 2323 W
Rozměry (D x Š x V)	Přibližně 60 x 40 x 30 cm
Hmotnost	Přibližně 10 kg
Elektrické napájení	Napájecí zdroj 230 V, základnová stanice s nabíjecími kontakty
Typ baterie	Lithium-iontová (Li-ion)
Výdrž baterie	Do vybití baterie, automatické nabíjení
Maximální plocha sečení	Až 500 m² (odhad)
Výška sečení	25 až 55 mm, ručně nastavitelné
Systém sečení	Řezací kotouč s otočnými noži
Bezpečnostní senzory	Senzor zdvihu, náklonu, nárazu, deště a mrazu
Konektivita	WiFi 2,4 GHz, aplikace AL-KO inTOUCH Smart Garden
Ochrana PIN/PUK kódem	Ano, 4místný PIN kód, výchozí 0000
Programování sečení	Týdenní program, režim Průchod, sekání okrajů
Vymezení zóny	Obvodový kabel (smyčka)
Čištění a údržba	Týdenní čištění krytu, řezacího kotouče a nožů; kontrola koleček a kontaktů
Výměna nožů	Otočné nože, lze je jednou otočit pro dvojnásobnou životnost
Zimní skladování	Nabité baterie, vyčištěný přístroj, základnovou stanici lze rozebrat
Záruka	Zákonná záruka na výrobní vady

Často kladené otázky - Robolinho 2323 W SOLO

Jak nainstalovat obvodový kabel?

Obvodový kabel musí být položen jako nepřerušená smyčka ve směru hodinových ručiček. Lze jej položit na trávník nebo zakopat do hloubky 10 cm. Dodržujte odstup alespoň 20 cm od zdí, plotů a překážek. Upevněte jej zahradními kolíky v pravidelných intervalech.

Jak nastavit výšku sečení?

Otevřete kryt a otočte nastavovacím knoflíkem: ve směru hodinových ručiček pro zvýšení výšky (25 až 55 mm), proti směru pro snížení. Aktuální výška se zobrazí v kontrolním okénku.

Co dělat, když se baterie nenabíjí?

Zkontrolujte, zda jsou nabíjecí kontakty základnové stanice a přístroje čisté. Ujistěte se, že je přístroj správně umístěn na stanici a že je stanice zapojena. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak připojit aplikaci AL-KO inTOUCH?

Stáhněte aplikaci z Google Play Store nebo Apple App Store. Vytvořte uživatelský účet a poté postupujte podle průvodce připojením stisknutím 'Přidat nové zařízení'. Robot se připojuje přes WiFi 2,4 GHz.

Co znamená chybový kód CN001?

Kód CN001 znamená, že se spustil senzor náklonu (příliš strmý svah nebo přenášení přístroje). Umístěte přístroj na rovný povrch a potvrďte chybu.

Jak udržovat řezací nože?

Používejte ochranné rukavice. Vypněte přístroj, otočte jej, odšroubujte upevňovací šrouby, vyčistěte uložení, poté otočte nože o 180° nebo je vyměňte za originální díly. Šrouby dotáhněte rukou.

Mohu robot používat v dešti?

Robot je vybaven dešťovým senzorem. Když je aktivován, přístroj se v případě deště vrátí do základnové stanice a čeká, dokud senzor neuschne, plus nastavitelná prodleva (časové zpoždění). Nedoporučuje se sekat mokrou trávu.

Jak skladovat robota v zimě?

Zcela nabijte baterii, důkladně vyčistěte přístroj, uložte jej vzpřímeně na suchém a mrazuvzdorném místě. Nabíjecí stanici můžete rozebrat a uskladnit. Každé 3 měsíce zkontrolujte stav baterie.

Jak nastavit vlastní výchozí bod?

Z hlavní nabídky přejděte do 'Programy' > 'Vstupní body' > 'Učení výchozích bodů'. Spusťte učící jízdu a stiskněte OK, když přístroj dosáhne požadovaného místa. Vzdálenost od základnové stanice můžete také zadat ručně.

Co dělat, když přístroj nenajde základnovou stanici?

Zkontrolujte, zda je obvodový kabel správně zapojen a není poškozen. Ujistěte se, že LED na základnové stanici svítí (žlutá). Pokud problém přetrvává, proveďte novou kalibraci v nabídce 'Nastavení' > 'Nová kalibrace'.

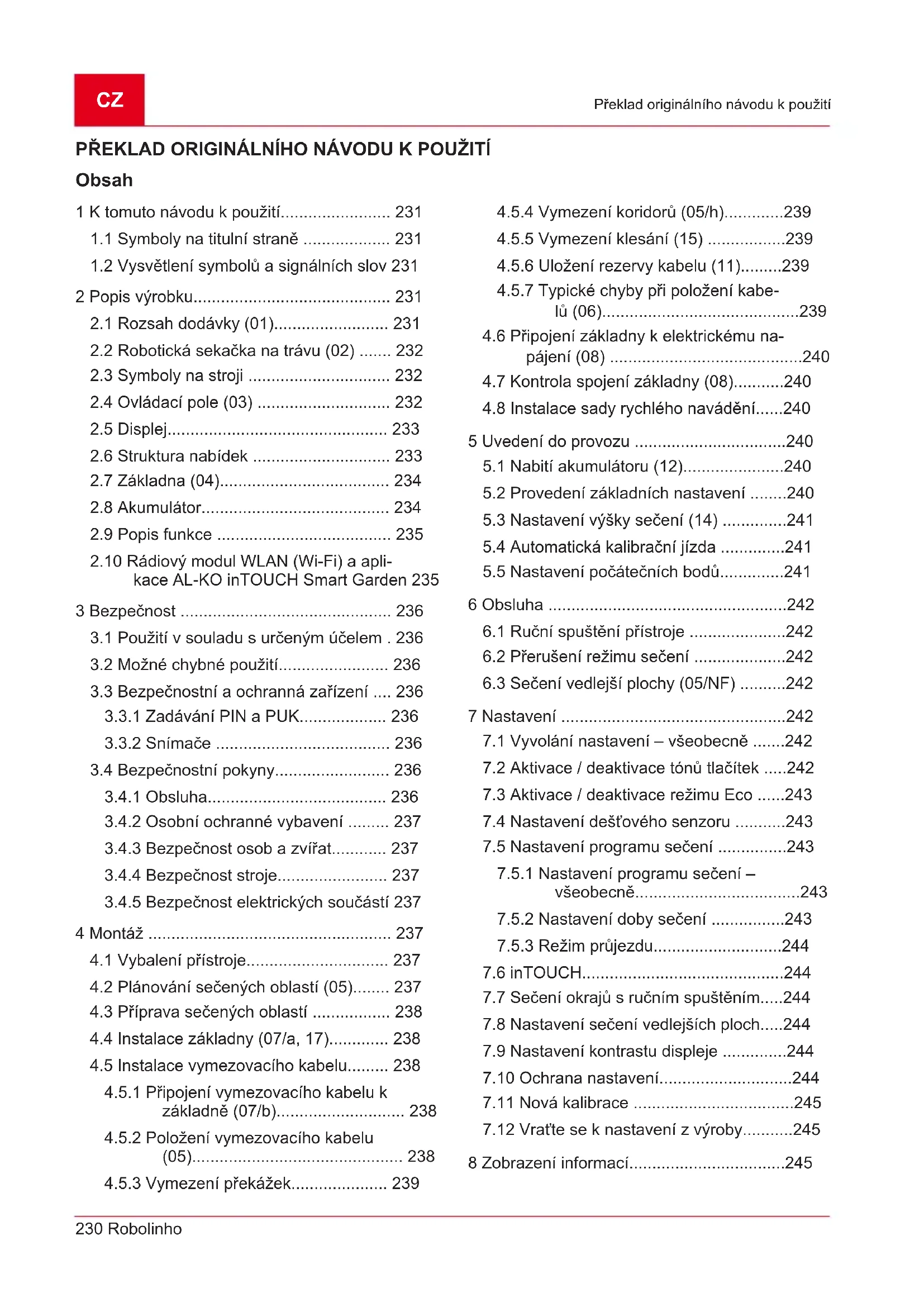

NÁVOD K OBSLUZE Robolinho 2323 W SOLO

1 K tomuto návodu k použití...... 231

1.1 Symboly na titulní straně ..... 231
1.2 Vysvětlení symbolů a signálních slov 231

2 Popis výrobku.... 231

2.1 Rozsah dodávky (01)...... 231
2.2 Robotická sekačka na trávu (02) ..... 232
2.3 Symboly na stroji 232
2.4 Ovládací pole (03) 232
2.5 Displej.... 233
2.6 Struktura nabídek 233
2.7 Základna (04)...... 234
2.8 Akumulátor.... 234
2.9 Popis funkce 235
2.10 Rádiový modul WLAN (Wi-Fi) a aplikace AL-KO inTOUCH Smart Garden 235

3 Bezpečnost 236

3.1 Použití v souladu s určeným účelem . 236
3.2 Možné chybné použití...... 236
3.3 Bezpečnostní a ochranná zařízení .... 236

3.3.1 Zadávání PIN a PUK.... 236

3.3.2 Snímače 236

3.4 Bezpečnostní pokyny.... 236
3.4.1 Obsluha.... 236
3.4.2 Osobní ochranné vybavení ..... 237
3.4.3 Bezpečnost osob a zvířat...... 237
3.4.4 Bezpečnost stroje.... 237
3.4.5 Bezpečnost elektrických součástí 237

4 Montáž 237

4.1 Vybalení přístroje...... 237
4.2 Plánování sečených oblastí (05)...... 237
4.3 Příprava sečených oblastí ..... 238
4.4 Instalace základny (07/a, 17)...... 238
4.5 Instalace vymezovacího kabelu..... 238

4.5.1 Připojení vymezovacího kabelu k základně (07/b)...... 238
4.5.2 Položení vymezovacího kabelu (05).... 238
4.5.3 Vymezení překážek...... 239

4.5.4 Vymezení koridorů (05/h)......239
4.5.5 Vymezení klesání (15) ......239
4.5.6 Uložení rezervy kabelu (11)......239
4.5.7 Typické chyby při položení kabe- lů (06)......239

4.6 Připojení základny k elektrickému na- pájení (08) .....240
4.7 Kontrola spojení základny (08)......240
4.8 Instalace sady rychlého navádění.....240

5 Uvedení do provozu ....240

5.1 Nabití akumulátoru (12)......240
5.2 Provedení základních nastavení .....240
5.3 Nastavení výšky sečení (14) .....241
5.4 Automatická kalibrační jízda .....241
5.5 Nastavení počátečních bodů......241

6 Obsluha 242

6.1 Ruční spuštění přístroje ......242
6.2 Přerušení režimu sečení .....242
6.3 Sečení vedlejší plochy (05/NF) .....242

7 Nastavení 242

7.1 Vyvolání nastavení – všeobecně .....242
7.2 Aktivace / deaktivace tónů tlačítek .....242
7.3 Aktivace / deaktivace režimu Eco .....243
7.4 Nastavení dešťového senzoru .....243
7.5 Nastavení programu sečení .....243

7.5.1 Nastavení programu sečení – všeobecně....243

7.5.2 Nastavení doby sečení .....243
7.5.3 Režim průjezdu....244

7.6 inTOUCH....244
7.7 Sečení okrajů s ručním spuštěním.....244
7.8 Nastavení sečení vedlejších ploch.....244
7.9 Nastavení kontrastu displeje .....244
7.10 Ochrana nastavení....244
7.11 Nová kalibrace 245
7.12 Vrat'te se k nastavení z výroby......245

8 Zobrazení informací....245

9 Údržba a péče.... 245

9.1 Čištění...... 245
9.2 Pravidelná kontrola.... 246
9.3 Výměna řezacích břitů...... 246

10 Pomoc při poruchách 246

10.1 Korekce chyb přístroje a používání ... 246
10.2 Kódy chyb a odstraňování závad..... 248

11 Přeprava.... 251

12 Skladování 251

12.1 Uskladnění robotické sekačky na trá- vu.... 251
12.2 Demontáž a uskladnění nabíjecího sloupku (18, 19).... 251
12.3 Přezimování vymezovacího kabelu ... 251

13 Likvidace 251
14 Zákaznický servis/servis 252
15 Informace k prohlášení o shodě.... 252
16 Záruka.... 252

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezproblémové manipulace.

Návod k použití

Symbol Význam

S akumulátory Li-Ion zacházejte opatrně! Obzvláště dodržujte pokyny k přepravě, skladování a likvidaci, které jsou vedené v tomto návo- du k použití!

1.2 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

i UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Tato dokumentace popisuje plně automatickou, robotickou sekačku na trávu s akumulátorovým napájením, která se pohybuje volně po travnaté ploše. Výšku sečení trávy lze nastavit.

2.1 Rozsah dodávky (01)

K rozsahu dodávky patří zde uvedené položky. Zkontrolujte, zda jsou obsaženy všechny položky:

Č. Součást

1 Robotická sekačka na trávu
2 Stručný návod
3 Návod k použití
4 Travní hřeby *
5 Sít'ový zdroj
6 Základna vč. zemních šroubů (5 ks)
7 Vymezovací kabel *
8 Zimní kryt *

* podle modelu (viz technické údaje)

2.2 Robotická sekačka na trávu (02)

Č. Součást

1 Ovládací panel s displejem (uvnitř)
2 Tlačítko STOP (ihned zastaví přístroj a řezací nože zastaví do 2 sekund)
3 Nabíjecí kontakty
4 Výškové nastavení (vnitřní)
5 Přední kolečka (řiditelná)
6 Žací ústrojí
7 Pohonné kolo
8 Nožový buben
9 Upevňovací šroub
10 Protahovací nůž
11 Řezací nůž
12 Šachta na akumulátor

2.3 Symboly na stroji

Symbol Význam

	Nebezpečí úrazu a věcných škod v důsledku vymrštění předmětů!
	Při manipulaci dbejte zvýšené opatnosti!
	Nohy a ruce udržujte dál od řezacího ústrojí!
	Dodržujte bezpečnostní vzdálenost!
	Před uvedením do provozu si přečtěte návod k použití!
	Ke spuštění přístroje zadejte PIN!

Symbol Význam

Na přístroji nejezděte!

2.4 Ovládací pole (03)

Č. Součást

1	(Tlačítko Home): Přerušení sečení, přístroj najede zpět do základny. Dalšího dne se opět automaticky spustí v na-stavený čas sečení.
2	Deštový senzor: Registruje, zda prší (viz Kapitola 7.4 "Nastavení deštového sen-zoru", strana 243).
3	Displej: Zobrazuje aktuální provozní stav přístroje, název vybrané nabídky, její bo-dy a funkce, které mají být zvoleny (viz Kapitola 2.5 "Displej", strana 233).
4	\(
5	(Tlačítko Start/přestávka): Stiskněte 1krát: Ruční spuštění a přerušení sečení. Stiskněte 2krát: Pokračování sečení ihned po stisknutí tlačítka Home.
6
7	(Tlačítko On/Off): Zapnutí a vypnutí přístroje.
8	\(

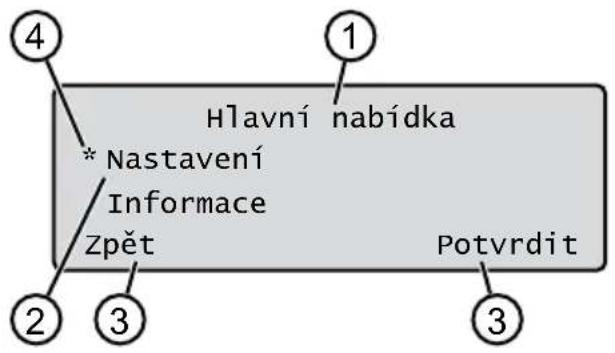

2.5 Displej

Hlavní nabídka * Nastavení Informace Zpět Potvrdit ① ② ③ ④

Č. Zobrazení

1 Název vybrané nabídky (zde: Hlavní nabídka)

2 Body v nabídce: Vždy se zobrazují jen dva body nabídky (zde: Nastavení a

Informace). Pomocí tlačítek lze zobrazit další body nabídky.

3 Funkce vybraného bodu nabídky (zde:

Nastavení). Pomocí tlačítek

- lze vyvolat funkce.

4 Hvězdička k označení zobrazeného bodu nabídky (zde: Nastavení)

2.6 Struktura nabídek

Hlavní nabídka

Programy

Týdenní program viz Kapitola 7.5 "Nastavení programu sečení", strana 243

Počáteční body viz Kapitola 5.5 "Nastavení počátečních bodů", strana 241

Informace o programu viz Kapitola 8 "Zobrazení informací", strana 245

Nastavení

Čas viz Kapitola 5.2 "Provedení základních nastavení", strana 240

Datum viz Kapitola 5.2 "Provedení základních nastavení", strana 240

Jazyk viz Kapitola 5.2 "Provedení základních nastavení", strana 240

Kód PIN viz Kapitola 5.2 "Provedení základních nastavení", strana 240

Tóny tlačítek viz Kapitola 7.2 "Aktivace / deaktivace tónů tlačítek", strana 242

EcoMode viz Kapitola 7.3 "Aktivace / deaktivace režimu Eco", strana 243

Quick Homing Kit viz Kapitola 4.8 "Instalace sady rychlého navádění", strana 240

Dešťový senzor viz Kapitola 7.4 "Nastavení dešťového senzoru", strana 243

Zpoždění deštového senzoru viz Kapitola 7.4 "Nastavení deštového senzoru", strana 243

Citl. vůči dešti viz Kapitola 7.4 "Nastavení dešt'ového senzoru", strana 243

inTOUCH viz Kapitola 7.6 "inTOUCH", strana 244

Sekání okrajů viz Kapitola 7.7 "Sečení okrajů s ručním spuštěním", strana 244

Vedlejší plocha Aktivní/Neaktivní viz Kapitola 7.8 "Nastavení sečení vedlejších ploch", strana 244

Kontrast displeje viz Kapitola 7.9 "Nastavení kontrastu displeje", strana 244

Ochrana nastavení viz Kapitola 7.10 "Ochrana nastavení", strana 244

Nová kalibrace viz Kapitola 7.11 "Nová kalibrace", strana 245

Tovární nastavení viz Kapitola 7.12 "Vratte se k nastavení z výroby", strana 245

Informace

Servis nožů viz Kapitola 8 "Zobrazení informací", strana 245

Hardware viz Kapitola 8 "Zobrazení informací", strana 245

Software viz Kapitola 8 "Zobrazení informací", strana 245

Informace o programu viz Kapitola 8 "Zobrazení informací", strana 245

Poruše viz Kapitola 8 "Zobrazení informací", strana 245

2.7 Základna (04)

Č. Součást

1 Spodní deska

2 Kontrolka LED k zobrazení stavu

3 Nabíjecí kontakt

4 Tlačítko Home ( )

5 Nabíjecí sloupek

6 Kabelová šachta

7 Vybrání pro kolo

8 Otvor pro zemní šrouby (9)

9 Zemní šrouby

* podle modelu (viz technické údaje)

2.8 Akumulátor

Akumulátor může vyměnit uživatel.

i UPOZORNĚNÍ Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje. Akumulátor lze nabít jen v případě, že je přístroj zapnutý.

Akumulátor je při dodání částečně nabitý. Za běžného provozu se akumulátor přístroje nabíjí pravidelně. K tomuto účelu přístroj najede do základny.

Integrovaná elektronika sledování nabíjení automaticky ukončí nabíjení při dosažení 100 % stavu nabití.

■ Operace nabíjení funguje jen při dokonalém kontaktu nabíjecích kontaktů základny s kontaktními plochami na přístroji.

Při teplotách nad 45 °C vestavné ochranné spínání zabraňuje nabíjení akumulátoru. Tím je zabráněno poškození akumulátoru.

■ Jestliže se navzdory plnému nabití zkracuje výrazně doba provozu akumulátoru, je třeba samostatně vyměnit akumulátor za nový.

- Jestliže je akumulátor kvůli stárnutí nebo příliš dlouhému uskladnění vybitý pod výrobcem určený práh, nelze jej již znovu nabít. Akumulátor a elektronický monitorovací systém nechejte zkontrolovat, popř. vyměnit prodejcem, technikem nebo servisním partnerem AL-KO.

Stav akumulátoru se zobrazí na displeji. Přibližně po 3 měsících zkontrolujte stav akumulátoru. Přístroj zapněte a odečtěte stav nabití akumulátoru. Jestliže je akumulátor nabitý již jen přibližně z 30 % nebo méně, postavte přístroj do základny a zapněte ho, aby se nabil akumulátor. Jestliže byl nabíjecí sloupek k uložení odebrán ze základny (viz Kapitola 12.2 "Demontáž a uskladnění nabíjecího sloupku (18, 19)", strana 251), bude nejdříve zase namontován v opačném pořadí a základna opět připojena k síti.

■ Jestliže do přihrádky na akumulátor unikl elektrolyt: Přístroj nechejte opravit v servisním středisku AL-KO!

■ Jestliže byl akumulátor demontován z přístroje: Jestliže byly oči nebo ruce zasaženy unikajícím elektrolytem, ihned je umyjte vodou. Poté neprodleně vyhledejte lékaře!

2.9 Popis funkce

Pohyb po travní ploše

Přístroj se pohybuje volně v oblasti sečení vymezené vymezovacím kabelem. Orientace přístroje probíhá pomocí snímačů, které rozpoznávají elektromagnetické pole vymezovacího kabelu.

Jakmile přístroj narazí na překážku, zůstane stát a pokračuje v jízdě jiným směrem. Jestliže se přístroj dostane do situace, ve které není provoz možný, bude na displeji vydáno hlášení.

Jestliže přístroj se zapnutým dešťovým senzorem rozpozná vlhkost, automaticky se vrátí do základny.

Sečení a nabíjení

Fáze sečení se neustále střídají s fázemi nabíjení. Jestliže se při sečení snížilo nabití akumulátoru až k určité mezní hranici (indikace: 0 %), přístroj se vrátí podél vymezovacího kabelu k základně.

Programy sečení jsou předem nastaveny a lze je přizpůsobit na přístroji nebo v aplikaci.

Při každém spuštění motoru sekačky se změní směr jeho otáčení, čímž se zdvojnásobuje doba životnosti nožů.

2.10 Rádiový modul WLAN (Wi-Fi) a aplikace AL-KO inTOUCH Smart Garden

Robotická sekačka na trávu je vybavena rádi- ovým modulem WLAN (Wi-Fi). To umožňuje komfortní řízení, nastavování a kontrolu pomocí aplikace mobilního zařízení (smartphone, tablet).

i UPOZORNĚNÍ Použité mobilní zařízení vy- žaduje připojení k internetu, aby bylo možné pou- žívat aplikaci AL-KO inTOUCH Smart Garden.

i UPOZORNĚNÍ Aby byla robotická sekačka na trávu neustále aktualizována nejnovějším softwarem, musí být připojena k internetu prostřednictvím sítě WLAN. Aplikace AL-KO inTOUCH Smart Garden informuje, kdy jsou k dispozici nové aktualizace softwaru pro robotickou sekačku na trávu. Ty se stahují automaticky.

Aplikace AL-KO inTOUCH Smart Garden

Aplikace „AL-KO in TOUCH Smart Garden“ je k dispozici pro zařízení se systémem Android v Google Play Store a pro zařízení se systémem iOS v Apple App Store:

Naskenujte tento QR kód a zjistěte, jak nainstalovat aplikaci AL-KO inTOUCH Smart Garden do svého smartphonu. Získáte zde také další informace o svém přístroji. Můžete jej také použít k připojení chytrého zařízení k internetu.

i UPOZORNĚNÍ Robotická sekačka na trávu se připojuje výhradně k síti WLAN 2,4 GHz. Sítě WLAN 5 GHz nejsou podporovány.

Ke spojení vaší robotické sekačky na trávu vybavené WLAN s aplikací AL-KO inTOUCH Smart Garden se musí robotická sekačka na trávu a smartphone nacházet v dosahu směrovače s do-statečnou intenzitou signálu (doporučení: min. 50 %).

1. Spust'te aplikaci AL-KO inTOUCH Smart Garden.

2. Vytvoření jednorázového uživatelského účtu:

Klikněte na „Přihlášení / registrace“ > „Zaregistrovat se“.
■ Zadejte e-mailovou adresu a heslo.
Aktivujte pole „Přečteno a souhlasím...“.
Klikněte na tlačítko „Zaregistrovat se“.

1. Přihlaste se k vytvořenému uživatelskému účtu.

2. Klepnutím na „Přidat nové zařízení“ spust'te průvodce připojením.

3. Dodržujte další pokyny.

i UPOZORNĚNÍ Jestliže se robotická sekačka na trávu pohybuje v oblasti zahrady se slabým nebo žádným připojením WLAN, nastavení aplikace AL-KO inTOUCH Smart Garden se provedou až tehdy, když se robotická sekačka na trávu vrátí zpět do oblasti s dobrým signálem. Jestliže intenzita signálu směrovače lokální sítě WLAN nepokrývá celou zahradu, lze tento dosah zvětšit běžným opakovačem.

V případě poruchy vám pomůže prodejce s nainstalovanou aplikací AL-KO inTOUCH Smart Garden. Ovládání robotické sekačky na trávu musí být prodejci povoleno prostřednictvím aplikace AL-KO inTOUCH Smart Garden.

Vedle dálkového přístupu na napojenou robotickou sekačku na trávu nabízí aplikace AL-KO in-TOUCH Smart Garden další funkce, jako např. spojení s jinými přístroji AL-KO, oznámení v případě poruchy.

3 BEZPEČNOST

3.1 Použití v souladu s určeným účelem

Tento přístroj je určen výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

Meze použití přístroje jsou: viz technické údaje.

3.2 Možné chybné použití

Tento přístroj není vhodný k používání ve veřejných zařízeních, parcích, sportovištích, resp. v zemědělství a lesnictví.

3.3 Bezpečnostní a ochranná zařízení

⚠️ VÝSTRAHA! Nebezpečí zranění. Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

■ Defektní bezpečnostní a ochranná zařízení nechejte opravit.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

3.3.1 Zadávání PIN a PUK

Přístroj lze spustit jedině zadáním kódu PIN (Personal Identification Number). Tím se brání zapnutí neoprávněnými osobami. Tovární nastavení kódu PIN je 0000. Kód PIN lze změnit – viz viz Kapitola 5.2 "Provedení základních nastavení", strana 240.

Při trojím chybném zadání kódu PIN je třeba zadat k odblokování kód PUK (Personal Unlocking Key). Zadáte-li špatně i tento kód, je třeba počkat 24 hodin, než bude možné znovu zadat kód.

Kódy PIN a PUK si uložte na místě nepřístupném neoprávněným osobám.

3.3.2 Snímače

Přístroj je vybaven několika bezpečnostními snímači. Po vypnutí bezpečnostním snímačem se přístroj automaticky nezapíná. Na displeji se zobrazí chybové hlášení a to je třeba potvrdit. Důvod reakce snímače je třeba neprodleně odstranit.

Senzor zvedání

Jestliže přístroj zvednete během provozu za kryt, pohon pojezdu se vypne a řezací nože se zastaví.

Nárazové senzory k rozpoznávání překážek

Přístroj je vybaven senzory, které při kontaktu s překážkami zajistí změnu směru jízdy. Při nárazu na překážku se horní díl krytu lehce posune a snímač nárazu zareaguje.

Senzor náklonu ve směru jízdy/stranou

Dosáhne-li přístroj při jízdě stoupání nebo klesání ve směru jízdy či příčné šikmé polohy, které přesahují sklon nastavený pro přístroj, přístroj se obrátí, resp. změní svůj směr jízdy.

Dešťový senzor

Přístroj je podle modelu vybaven dešťovým senzorem, který v aktivovaném stavu přeruší průběh sečení v případě deště a zajistí návrat přístroje do základny (viz technické údaje).

Senzor mrazu

Přístroj je vybaven senzorem mrazu, který při nízkých teplotách zobrazí hlášení na přístroji nebo push zprávu v aplikaci AL-KO inTOUCH Smart Garden (viz technické údaje). Lze nastavit teplotu pro vydání hlášení.

Elektromagnetické emise

Přístroj lze spolehlivě provozovat v bezprostřední blízkosti jiných robotických sekaček na trávu (vzdálenost 0,5 m).

Signál použitý ve vymezovacím kabelu odpovídá standardu definovanému asociací EGMF (Asociace evropských výrobců zahradnických přístrojů – Vereinigung Europäischer Gartengerätehersteller) o elektromagnetických emisích.

3.4 Bezpečnostní pokyny

3.4.1 Obsluha

Přístroj nesmí samostatně používat mladiství mladší 16 let nebo osoby s omezenými tělesnými, senzorickými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi a dále osoby, které nejsou seznámeny s návodem k použití. Respektujte eventuální zemské specifické bezpečnostní předpisy týkající se minimálního věku uživatele.

■ Neobsluhujte přístroj pod vlivem alkoholu, drog nebo léků.

3.4.2 Osobní ochranné vybavení

Aby nedošlo k úrazu, noste předpisové oblečení a bezpečnostní vybavení.
■ Osobní ochranné vybavení se skládá z:

dlouhé kalhoty a pevná obuv.
při údržbě a péči: ochranné rukavice.

3.4.3 Bezpečnost osob a zvířat

Ve veřejně přístupných areálech musí být kolem oblasti sečení umístěna výstražná upozornění s tímto obsahem:

POZOR! Automatická sekačka na trávu v

provozu! Nepřibližujte se k přístroji! Dávejte pozor na děti a zvířata!

■ Za provozu zajistěte, aby se osoby a zejména děti, zvířata nezdržovaly v blízkosti přístroje nebo na něm, a aby si s ním nehrály.
Sezení na přístroji a zasahování dovnitř mezi řezací nože je zakázáno!
Tělo a oděv držte v dostatečné vzdálenosti od řezacího ústrojí.
K ochraně nočních zvířat, jako např. ježků, nepoužívejte robotickou sekačku Robolinho za tmy.

3.4.4 Bezpečnost stroje

Před zahájením práce zajistěte, aby se v pracovní oblasti přístroje nenacházely žádné předměty (například větve, kusy skla, kovů a oděvů, kameny, zahradní nábytek, zahradnické náčiní nebo hračky). Tyto předměty by mohly poškodit řezací nože přístroje nebo by je přístroj mohl poškodit.
Přístroj používejte jen za následujících podmínek:

Přístroj není znečištěný.
Přístroj nevykazuje žádná poškození ani nejeví známky opotřebení.
Všechny ovládací prvky fungují.
Základna a síťová část včetně elektrických přívodů jsou nepoškozené a fungují.

■ Poškozené díly vždy vyměňte za originální náhradní díly výrobce.
■ Po poškození nechejte přístroj opravit.
Uživatel přístroje je odpovědný za nehody přístroje s jinými osobami nebo za jejich majetek.

3.4.5 Bezpečnost elektrických součástí

Přístroj nikdy neprovozujte, je-li na sečené ploše v provozu postřikovač trávníku.

■ Přístroj nikdy nepostřikujte vodou.
■ Přístroj neotevírejte.

4 MONTÁŽ

4.1 Vybalení přístroje

1. Obal otevírejte opatrně.
2. Všechny komponenty vyjměte opatrně z obalu a zkontrolujte, zda nedošlo k poškození během přepravy.

Upozornění: V případě škod způsobených během přepravy ihned informujte svého specializovaného prodejce nebo servisního partnera AL-KO.

1. Kontrola rozsahu dodávky, viz Kapitola 2.1 "Rozsah dodávky (01)", strana 231.

Jestliže budete přístroj zasílat dál, uschovejte si originální obal a doprovodné dokumenty. Obal a dokumenty jsou potřeba i pro zpětné zásilky.

4.2 Plánování sečených oblastí (05)

Stanoviště základny (05/1)

■ Pokud možno co nejkratší cesta k největší sečené ploše
Rovný podklad
■ Chráněné před přímým slunečním zářením a silným povětrnostním vlivům
■ Možnost připojení elektrického napájení
■ Volný přístup pro robotickou sekačku na trávu

Pokládání vymezovacího kabelu (05)

Vymezovací kabel musí být veden v nepřerušené smyčce ve směru hodinových ručiček.

Koridory mezi sečenými oblastmi (05/h)

Koridor je úzké místo na ploše trávníku a může sloužit ke spojení dvou sečených ploch.

Hlavní plocha a vedlejší plocha/plochy (05)

Hlavní i vedlejší plocha jsou vymezeny stejným nepřerušeným vymezovacím kabelem.

■ Hlavní plocha (05/HF): Je to plocha trávníku, ve které se nachází základna a kterou přístroj může celoplošně automaticky posekat.
Vedlejší plocha (05/NF): Pokud se na trávníku nachází plocha, na kterou se přístroj z hlavní plochy nedostane, pak přístroj v případě potřeby ručně přeneste na vedlejší plochu. Vedlejší plochy lze zpracovat v ručním provozu.
Délka sečení podél okrajů: Při provozu na vedlejších plochách může být zadána délka vy-

mezovacího kabelu. S touto délkou se provádí sečení podél okrajů. Poté je plocha sečena podle uvedeného času.

Poloha počátečních bodů (05/X0 – 05/X3)

Přístroj jede ve stanovenou dobu sečení podél vymezovacího kabelu až do stanoveného počátečního bodu a tam začne sekat.

Pomocí počátečních bodů lze stanovit, které oblasti sečené plochy budou sečeny častěji.

4.3 Příprava sečených oblastí

1. Zkontrolujte, zda plocha trávníku není větší než plošný výkon přístroje. V případě příliš velké plochy trávníku vzniká nepravidelně posečený trávník. Případně zmenšete plochu trávníku.
2. Před montáží základny a vymezovacího kabelu a před uvedením přístroje do provozu: Plochu trávníku posekejte sekačkou na trávu tak, aby trávník byl nízký.
3. Z plochy trávníku odstraňte překážky nebo je vymezte pomocí vymezovacího kabelu (Vymezení překážek):

Ploché překážky, které lze přejet a které by mohly poškodit řezací nože (například ploché kameny, přechody z trávníku na terasu nebo cesty, desky, obrubníky apod.),
díry a vyvýšeniny v ploše trávníku (například krtčí hromádky, podrytí, jedlové šišky, spadané ovoce atd.),
■ Strmá stoupání nebo klesání větší než hodnoty uvedené v technických údajích
■ voda (například rybníky, potoky, plovací bazény atd.) a jejich vymezení k ploše trávníku,
keře a houští, živé ploty, které se mohou rozšiřovat.

1. Základnu (05/1) umístěte kolmo k plánované poloze vymezovacího kabelu a vyrovnejte ji následovně:

■ Vodorovně (zkontrolovat vodováhou)
■ Přímý a rovný vjezd a výjezd
Bez převýšení (u následného zašroubo-vání zemních šroubů se nabíjecí sloupek nesmí ohnout nebo naklonit)

1. Základnu (07/1) připevněte k zemi pomocí zemních šroubů (07/2).

Základna může být také umístěna mimo plochu trávníku (17). Přitom musí být položen vymezovací kabel, viz zobrazenou grafiku.

4.5 Instalace vymezovacího kabelu

i UPOZORNĚNÍ Je-li vymezovací kabel dodávaný podle modelu příliš krátký, můžete si od svého specializovaného prodejce nebo servisního partnera AL-KO zakoupit prodlužovací kabel.

4.5.1 Připojení vymezovacího kabelu k základně (07/b)

1. Vymezovací kabel (07/4) vytáhněte z obalu.
2. Sejměte kryt kabelové šachty (07/3) na přípojce (07/A).
3. Odizolujte konec vymezovacího kabelu (07/6) a zasuňte jej do svorky (07/7).
4. Zavřete svorku.
5. Vymezovací kabel vedte přes odlehčení tahu (07/5) s kabelovou rezervou z kabelové šachty.

i UPOZORNĚNÍ S kabelovou rezervou můžete i později provést malé úpravy vedení kabelu.

1. Nasad'te kryt kabelové šachty.

4.5.2 Položení vymezovacího kabelu (05)

Vymezovací kabel může být položen bud' na trávníku, nebo také do 10 cm pod trávníkem. Položení pod trávník může provést specializovaný prodejce.

Obě varianty lze navzájem kombinovat.

POZOR! Nebezpečí poškození vymezovacího kabelu. Při poškození nebo přeseknutí vymezovacího kabelu není možný prěnos rřidicích signálů k prístroji. V takovém prípadě je třeba vymezovací kabel opravit nebo vyměnit. Vymezovací kabely jsou k dostání od společnosti AL-KO.

Vymezovací kabel pokládejte vždy přímo na zemi. Je-li to třeba, zajistěte ho dalším travním hřebem.
Vymezovací kabel chraňte při pokládání a za provozu před poškozením.
■ V blízkosti vymezovacího kabelu nekopejte ani nekypřete zem.

1. Vymezovací kabel upevněte v pravidelných vzdálenostech travními hřeby nebo ho umístěte pod zem (do max. hloubky 10 cm).

2. Vymezovací kabel položte kolem překážek: viz Kapitola 4.5.3 "Vymezení překážek", strana 239.

3. Založení koridorů mezi sečenými oblastmi: viz Kapitola 4.5.4 "Vymezení koridorů (05/h)", strana 239.

4. Vymezení příliš velkého stoupání nebo klesání: viz Kapitola 4.5.5 "Vymezení klesání (15)", strana 239.
5. Uložení rezervy kabelu: viz Kapitola 4.5.6 "Uložení rezervy kabelu (11)", strana 239.
6. Po úplném položení vymezovacího kabelu připojte vymezovací kabel k přívodu (07/B) základny: viz Kapitola 4.5.1 "Připojení vymezovacího kabelu k základně (07/b)", strana 238.

4.5.3 Vymezení překážek

V závislosti na okolí pracovní oblasti musí být vymezovací kabel veden v různých vzdálenostech od překážek. K zjištění správné vzdálenosti použijte pravítko, které lze vyjmout z obalu přístroje.

i UPOZORNĚNÍ Vymezování jsou třeba jen v případě, že nárazové senzory přístroje nemohou rozpoznat překážku. Zamezte přílišnému nebo nepotřebnému vymezování. Odsazení menší než 6 cm je třeba vymezit, protože by jinak přístroj mohl způsobit škody.

Vzdálenost od zdí, plotů, záhonů: min. 20 cm (05)

Přístroj jede ve vzdálenosti 20 cm směrem ven podél vymezovacího kabelu. Proto pokládejte vymezovací kabel od zdí, plotů, záhonů atd. ve vzdálenosti nejméně 20 cm.

Vzdálenost od okrajů teras a dlážděných cest (09)

Je-li hrana terasy nebo cesty výš než plocha trávníku, dodržujte vzdálenost nejméně 20 cm. Je-li hrana terasy nebo cesty ve stejné výšce jako plocha trávníku, lze kabel položit přesně na hranu.

Vzdálenost překážek od vymezovacího kabelu (05)

Jsou-li vymezovací kabely umístěny přesně u sebe směrem od překážky nebo k překážce, tj. ve vzdálenosti 0 cm, přístroj přejede přes vymezovací kabely. Vymezovací kabely nesmíte křížit (06/c), ale položte je paralelně (05/e).

Položení vymezovacího kabelu kolem hran a rohů (05, 10)

■ U vnitřních rohů (10/a): Vymezovací kabel položte šikmo, aby přístroj neuvízl v rohu.
■ U vnějších rohů (05/j, 10/b): Vymezovací kabel položte do špičky, aby nedošlo ke kolizi přístroje s rohem.

4.5.4 Vymezení koridorů (05/h)

V koridorech dodržujte následující vzdálenosti:

Celková šířka: min 60 cm
■ Vzdálenost vymezovacího kabelu k okraji: 20 cm
■ Vzdálenost mezi vymezovacími kabely: min. 20 cm

4.5.5 Vymezení klesání (15)

Klesání větší, než je uvedeno v technických parametrech, musí být vymezeno vymezovacím kabelem (45 % = spád 45 cm na vodorovnou vzdálenost 1 m) (viz technické údaje).

Vymezovací kabel nesmí být položen na svah se sklonem více než 20 %. Aby se předešlo problémům při otáčení, musí být dodržen odstup od 50 cm do 20% sklonu. Pokud je sklon na vnějším okraji pracovní oblasti v jednom bodě více než 20 %, musí být vymezovací kabel položen na rovném terénu ve vzdálenosti 20 cm před začát-kem spádu.

4.5.6 Uložení rezervy kabelu (11)

Aby bylo možné po založení sečené oblasti přemistovat základnu nebo rozšířit oblast sečení, měly by být v pravidelných rozestupech vytvořeny kabelové rezervy vymezovacího kabelu.

Počet kabelových rezerv může být vytvořen podle vlastního uvážení.

UPOZORNĚNÍ U kabelových rezerv nevytvářejte otevřené smyčky.

1. Vymezovací kabel vedte kolem současného travního hřebu (11/1) a pak zpět k předchozímu travnímu hřebu (11/3).
2. Vymezovací kabel pak opět vedte k současnému travnímu hřebu. Vznikne smyčka. Kabely musí ležet těsně vedle sebe.
3. Smyčku případně upevněte uprostřed dalším travním hřebem (11/2) k zemi.

4.5.7 Typické chyby při položení kabelů (06)

Rezervy vymezovacího kabelu nejsou položeny ve stejnoměrné podlouhlé smyčce (06/a).
Vymezovací kabel není správně veden kolem rohů (06/b).
Vymezovací kabel se kříží, resp. není položen ve směru hodinových ručiček (06/c).
Vymezovací kabel je položen príliš nepřesně, także okrajové oblasti travnaté plochy nelze sekat (06/d).

Vymezovací kabel je položen při přivádění ke vnitřní překážce v ploše trávníku tak, že vět-ve kabelu neleží těsně vedle sebe (06/e).
Počáteční body jsou umístěny příliš daleko od základny (06/f).
Vymezovací kabel je položen za okrajem plochy trávníku směrem ven (06/g).
Při pokládání vymezovacího kabelu je minimální vzdálenost kabelu v koridorech menší než 20 cm (06/h).
Vymezovací kabel je položen příliš blízko, tzn. ve vzdálenosti menší než 20 cm od překážek, které nelze přejet (06/i).

4.6 Připojení základny k elektrickému napájení (08)

1. Sítový zdroj (08/1) umístěte na suché místo chráněné před přímým slunečním zářením v dostatečné blízkosti od základny (08/2).
2. Kabel (08/3) pevně našroubujte na síťový zdroj.
3. Sítovou zástrčku (08/4) sítového zdroje za-suňte do před deštěm chráněné zásuvky (08/5).

HUPOZORNĚNÍ Sítový zdroj doporučujeme připojit k elektrické síti přes ochranný spínač FI se jmenovitým svodovým proudem <30 mA.

4.7 Kontrola spojení základny (08)

1. Zkontrolujte, zda svítí kontrolka LED na přední straně nabíjecího sloupku (13/1). Pokud ne:

■ Vytáhněte sít'ovou zástrčku.
Zkontrolujte všechna zásuvná spojení elektrického napájení a vymezovacího kabelu, zda jsou správně usazena a zda nejsou poškozena.

Indikace stavu kontrolky LED

LED Provozní stavy

Žlutá

■ Svítí, je-li elektrické napájení v pořádku.

4.8 Instalace sady rychlého navádění

Sada rychlého navádění slouží k rychlé jízdě Robolinhos do základny.

Naskenujte tento QR kód a zjistěte, jak nainstalovat sadu rychlého navádění. Viz také montážní návod 443565 „Sada rychlého navádění – instalace“.

5 UVEDENÍ DO PROVOZU

Tato kapitola popisuje jednání a nastavení, která jsou třeba k prvnímu uvedení přístroje poprvé do provozu. Bezpodmínečně dbejte, abyste všechny kroky uvedení do provozu prováděli postupně.

Všechna ostatní nastavení viz viz Kapitola 7 "Nastavení", strana 242.

5.1 Nabití akumulátoru (12)

Za běžného provozu se akumulátor prístroje automaticky pravidelně nabíjí.

i UPOZORNĚNÍ Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje. Akumulátor lze nabít jen v případě, že je přístroj zapnutý.

1. Přístroj (12/1) postavte do základny (12/3) tak, aby se kontaktní plochy přístroje dotýkaly nabíjecích kontaktů základny.
2. Přístroj zapněte tlačítkem .
3. Displej na přístroji zobrazuje Akumulátor se nabíjí. Pokud ne: viz Kapitola 10 "Pomoc při poruchách", strana 246.

5.2 Provedení základních nastavení

1. Otevřete kryt.
2. Přístroj zapněte tlačítkem . obrazí se firmware, kód a typ.

3. V nabídce volby jazyka zvolte tlačítkem nebo ▼azyk a zadání potvrďte . —

4. V nabídce Přihlášení > Zadat PIN za-dejte prednastavený PIN 0000. K tomu účelu po sobě zvolte tlačítkem ▲ nebo čísíci 0 a zadání potvrďte tlačítkem . Po zadání kódu PIN se přístup povolí.

5. V nabídce Změnit PIN:

Do pole Zadat nový PIN zadejte nový čtyřmístný PIN podle své volby. K tomu účelu po sobě zvolte tlačítkem 🚠hebo
jednu číslici a zadání potvrdte tlačít-kem
Do pole Zopakovat nový PIN zadejte znovu nový PIN. Jsou-li obě zadání shodná, zobrazí se PIN úspěšně změněn.

1. V nabídce Zadat datum nastavte aktuální datum (formát: DD.MM.20RR). K tomu účelu

po sobě zvolte tlačítkem ▲ebo ječnu číslici a zadání potvrďte tlačítkem —

1. V nabídce Zadat přesný čas > 24hod. formát zadejte aktuální čas (for- mát: HH:MM). K tomu účelu po sobě zvolte tlačítkem ▲ebo jednu číslici a zadání potvrd'te tlačítkem —

Základní nastavení jsou dokončena. Zobrazí se stav Nekalibrováno Stisknout tlačítko Start.

5.3 Nastavení výšky sečení (14)

Výšku sečení lze ručně plynule nastavit v rozmezí 25 – 55 mm.

i UPOZORNĚNÍ Pro automatickou kalibrační jízdu a také pro nastavení počátečních bodů se doporučuje výška sečení 55 mm.

1. Otevřete kryt (14/1).
2. Nastavení výšky sečení (aktuální výška sečení v průhledítku (14/3) zobrazená v milimetrech):

Zvýšení výšky sečení (tzn. výšky trávníku): Otočným knoflíkem (14/2) otáčejte ve směru hodinových ručiček (14/+).
Snížení výšky sečení (tzn. výšky trávníku): Otočným knoflíkem (14/2) otáčejte proti směru hodinových ručiček (14/-).

1. Kryt zavřete.

5.4 Automatická kalibrační jízda

Postavení přístroje do výchozí polohy (13)

1. Přístroj postavte v sečené ploše do výchozí polohy:

■ min. 1 m vlevo a 1 m před základnou
■ přední stranou směrem k vymezovacímu kabelu

Zahájení kalibrační jízdy

1. Zkontrolujte, zda se v předpokládaném rozsahu pohybu přístroje nenacházejí žádné překážky. Přístroj musí mít možnost přejet oběma předními koly současně přes vymezovací kabel. Případné překážky odstraňte nebo kabel položte dočasně směrem dovnitř (nutno min 35 cm).
2. Přístroj nastartujte tlačítkem . Na displeji se zobrazí:

! Varování! Spouští se pohon
Kalibrování, Fáze [1]

Během kalibrační jízdy

Přístroj najíždí ke zjištění intenzity signálu nejprve přímo přes ohraničující kabel ven, pak do základny a v ní zůstane stát.

■ Na displeji se zobrazí hlášení kalibrace ukončena.
■ Akumulátor se nabíjí.

i UPOZORNĚNÍ Přístroj musí při zajíždění do základny zůstat stát. Jestliže při zajíždění do základny netrefí kontakty, jede dále k vymezovacímu kabelu. Jestliže přístroj projede základnou, kalibrace se nezdařila. V takovém případě musí být základna lépe vyrovnaná a proces kalibrace se musí zopakovat.

Po kalibrační jízdě

Zobrazí se právě přednastavená doba sečení.

Všechna ostatní nastavení viz viz Kapitola 7 "Nastavení", strana 242.

5.5 Nastavení počátečních bodů

K zajištění řádného provozu a snížení počtu chybových hlášení musí být změřena délka smyčky funkcí Zaučení zahajovacích bodů.

Zaučení zahajovacích bodů

1. Přístroj postavte do základny.
2. Přístroj zapněte tlačítkem .
3. Tlačítkem vývolejte hlavní nabídku.
4. new * Programy
5. nebo * Půdáteční body —
6. nosp * zaučení zahajovacích bodů —
7. nôp * Šustit jízdu k zaučení počátečních bodů —

nebo start. Přístroj jede podél vymezovacího kabelu.
nebo ▼de , pokud přístroj dosáhl požadovaného počátečního bodu. Počáteční bod se uloží.

1. nosp Dosadit počáteční bod 1

Dosadit počáteční bod 1 -, pokud při konfigurační jízdě nebyl stanoven žádný počáteční bod. Jestliže nebude stanoven počáteční bod, počáteční body se stanoví automaticky.

1. nabo Počateční bod x: XXm —, jestliže byl dosažen poslední počateční bod.

Ruční určení počátečních bodů (05)

První počáteční bod (05/X0) je přednastaven a nachází se 1 m vpravo vedle základny. Za tímto bodem lze definovat další body spuštění (viz technické údaje).

Při stanovení počátečních bodů respektujte tyto zásady:

Počáteční body nestavte příliš daleko od základny resp. příliš blízko navzájem (06/f).
■ Použijte jen nutný počet počátečních bodů.

1. nebo * Půdáteční body

2. nebo * Bod X1 u [020m] Pomocí Nebo vyberte za sebou jdoucí číslice a potvrďte je pomocí

3. nabo * Bud x2 u [075m] Pomocí ▲ebo vyberte za sebou jdoucí číslice a potvrd'te je pomocí

4. Je-li to třeba, nastavte další počáteční body.

5. Tlačítkem svrátíte zpět do hlavní nabídky.

6 OBSLUHA

6.1 Ruční spuštění přístroje

1. Přístroj zapněte s 🌐 Neplánované sečení okrajů: viz Kapitola 7.7 "Sečení okrajů s ručním spuštěním", strana 244.

2. Přístroj nastartujte ručně s .

6.2 Přerušení režimu sečení

Stiskněte 📋 na základně (12/4) nebo na přístroji.

Přístroj automaticky najede zpět do základny. Smaže plán sečení daného dne a znovu se spustí dalšího dne v nastavenou dobu.

■ Na přístroji stiskněte ▶ Sečení se na půl hodiny přeruší.
■ Na přístroji stiskněte ⏻ Přístroj se vypne.

i UPOZORNĚNÍ V nebezpečných situacích lze přístroj zastavit tlačítkem STOP (12/2).

6.3 Sečení vedlejší plochy (05/NF)

1. Zvedněte přístroj a ručně ho posadťe do ved-lejší plochy.

2. Přístroj zapněte tlačítkem .

3. Tlačítkem vyvolejte hlavní nabídku.

4. nabo * Nastavení

5. novo * sečení vedlejší plochy

6. Tlačítkem nabo zvoře dobu sečení.

7. Přístroj nastartujte ručně tlačítkem .

Podle nastavení: Přístroj seká po nastavenou dobu a poté se vypne nebo seká až do vyčerpání akumulátoru.

Po sečení vedlejší plochy přístroj opět ručně postavte do základny.

7 NASTAVENÍ

7.1 Vyvolání nastavení – všeobecně

1. Tlačítkem volejte hlavní nabídku. Upozornění: Hvězdička * před bodem nabídky zobrazuje, že daný bod je právě vybraný.

2. nabo * Nastavení

3. Tlačítkem nebo zvoře požadovaný bod nabídky a zadání potvrďte tlačítkem —

4. Provedte nastavení. Upozornění: Body nabídky jsou popsány v následujících odstavcích.

5. Tlačítkem svrátíte zpět do hlavní nabídky.

UPOZORNĚNÍ Další body nabídky: viz Kapitola 5.2 "Provedení základních nastavení", strana 240.

7.2 Aktivace / deaktivace tónů tlačítek

1. novo * tony tlačítek

2. Aktivace / deaktivace tónů tlačítek:

nebo Aktivovat : aktivace tónů tlačítek.
nebo deakt.: deaktivace tónů tlačítek.

7.3 Aktivace / deaktivace režimu Eco

V režimu Eco přechází přístroj do režimu úspory energie. Tím se snižuje spotřeba energie a také emise hluku.

i UPOZORNĚNÍ V případě vysoké a husté trávy a také u hustého umělého trávníku se nedoporučuje nebo případně není možné.

1. nabo * EcoMode —

2. Aktivace / deaktivace režimu Eco:

Aktivovat aktivace režimu Eco.

■ Deakt. deaktivace režimu Eco.

7.4 Nastavení dešt'ového senzoru

i UPOZORNĚNÍ Sečení suché trávy snižuje míru znečištění. Aktivací dešťového senzoru a nastavením doby prodlevy lze zamezit sečení mokré trávy přístrojem.

Je-li dešťový senzor aktivní, přístroj najede s počínajícím deštěm do základny. Tam zůstane, dokud dešťový senzor neuschne. Poté ještě nějaký čas (nastavený jako prodleva) počká, než bude pokračovat v sečení. Citlivost dešťového senzoru lze nastavit.

1. nabo * deštový senzor

2. Aktivace / deaktivace dešt'ového senzoru:

nebo Aktivovat : — aktivace dešťového senzoru.

nebo deakt. : - deaktivace dešťového senzoru.

1. Nastavení zpoždění dešťového senzoru:

■ nebo Zpoždění deštového senzoru ■ xx hodin xx minut Pomocí nebo zvolte požadovanou hodnotu zpoždění a potvrďte ji

1. Nastavení citlivosti dešťového senzoru:

- nebo citl. vůči dešti - Pomocí nebo nastavte požadovanou hodnotu citlivosti a potvrd'te ji

7.5 Nastavení programu sečení

7.5.1 Nastavení programu sečení – všeobecně

1. Tlačítkem vývolejte hlavní nabídku.

2. nabo * Programy

3. Tlačítkem ▲bo zvoře bod nabídky a zadání potvrdte tlačítkem —

4. Provedení nastavení. Upozornění: Body nabídky jsou popsány v následujících odstavcích.

7.5.2 Nastavení doby sečení

i UPOZORNĚNÍ Mezi programováním dob sečení a spuštěním sečení musí být nejméně 30 min. Pokud ne, přístroj se spustí nejdříve 30 min po posledním stisknutí tlačítka.

V bodu nabídky Týdenní program se nastavují dny a časy, kdy má přístroj sekat. Nastavení případně přizpůsobte velikosti své zahrady. Pokud jsou přibližně po týdnu stále ještě patrné neposekané oblasti, prodlužte doby sečení.

1. nosp * Tydenní program

nebo Všechny dny [X]: Přístroj seče denně v nastavených časech. Jestliže se zobrazuje Všechny dny [ ] seče přístroj jen v nastavených dnech v týdnu.

nebo Pondělí [X]...* Neděle [X]: Přístroj seče v nastavených dnech v týdnu v nastavený čas. Jestliže se zobrazuje například Pondělí [ ] přístroj v daný den neseče.

nebo změnit : Aktivujte příslušný den [X] nebo ho deaktivujte [ ], nastavte časy, druh sečení a počáteční body.

1. Nastavení pro všechny dny nebo příslušný den:

např. * [M] 07:00-10:00 [?]: Běžné sečení [M] od 07:00 – 10:00 hod. s automaticky se měnícím bodem počátku 0 – 9 [?].

např. * [R] 16:00-18:00 [1]: Přístroj zahájí sečení podél okrajů [R] v 16:00 hodin a jede po celé délce vyme-zovacího kabelu. Poté začne sekat plo-chu v počátečním bodu 1 [1]. Kolem

18:00 hodiny, resp. jakmile je akumulátor vybitý, najede přístroj zpět do základny.

Např. *[P] 16:00–18:00 [3]: Přístroj začne v 16:00 hodin v počátečním bodu 3 [3] sekat v režimu průjezdu [P]. Kolem 18:00 hodiny, resp. jakmile je akumulátor vybitý, najede přístroj zpět do základny.
■ nebo Změnit : Změnte vybrané nastavení.
nebo vále : Potvrdte změněné nastavení a pokračujte k dalšímu nastavení.

1. něbo ulozit : Všechna změně- ná nastavení daného bodu nabídky se uloží.

7.5.3 Režim průjezdu

Režim průjezdu zajišťuje lepší výsledky sečení v úzkých průjezdech.

1. Nastavte počáteční bod v úzkém průjezdu (viz Kapitola 5.5 "Nastavení počátečních bodů", strana 241).
2. Začněte od nastaveného počátečního bodu v režimu (viz Kapitola 7.5 "Nastavení programu sečení", strana 243).

Např. *[P] 16:00–18:00 [3]: Přístroj začne v 16:00 hodin v počátečním bodu 3 [3] sekat v režimu průjezdu [P]. Kolem 18:00 hodiny, resp. jakmile je akumulátor vybitý, najede přístroj zpět do základny.

7.6 inTOUCH

Stávající spojení s routerem může být odpojeno. Přístroj tak bude na 30 minut připravený pro vytvoření nového spojení.

i UPOZORNĚNÍ K pozdějšímu vytvoření spojení musí být spojení nejdříve znovu odpojeno, a to i v případě, že přístroj předtím nebyl spojen s routerem.

1. no *inOUCH 2. Oddělit spojení Přístroj hlásí: Hotovo. 3. Pomocí potvrdte a návrat zpět ce.

7.7 Sečení okrajů s ručním spuštěním

Při ručním spuštění je možné zde nastavit, že přístroj začne se sečením podél okrajů.

Sečení podél okrajů provádět v naprogramovanou dobu sečení: Nastavení doby sečení.

1. nǎbo * Škání okrajů 2. nǎbo * Šručního spuštění

7.8 Nastavení sečení vedlejších ploch

1. nabo * sečení vedlejší plochy

2. Zapnutí sečení vedlejších ploch:

nebo ▼ weaktivní : — sečení vedlejších ploch je vypnuté.
nebo aktivní : sečení vedlejších ploch je zapnuté. Přístroj seče tak dlouho, dokud se nevybije akumulátor.

1. Nastavení doby sečení:

nebo voba sečení v min : — přístroj seče vedlejší plochu po nastavenou dobu. Lze nastavit: 30/60/90/120 min / do vybití akumulátoru.

1. Nastavení sečení vedlejší plochy podél okrajů: Sekání okrajů
2. Nastavení délky smyčky vedlejší plochy: ▲ nebo ▼ smyčka . Lze nastavit délky smyčky od 10 m do 100 m v krocích po 10 m.

Přístroj seče nejdříve okraj a pak vedlejší plochu.

7.9 Nastavení kontrastu displeje

Je-li displej špatně čitelný, například protože je osvícen sluncem, lze zobrazení vylepšit změnou nastavení kontrastu.

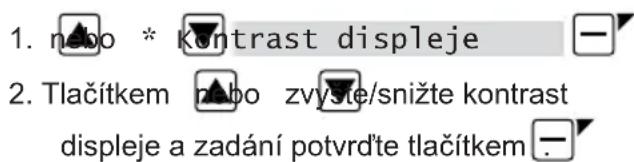

1. nabo * KContrast displeje 2. Tlačítkem nabo zvýste/snižte kontrast displeje a zadání potvrďte tlačítkem.

7.10 Ochrana nastavení

Je-li ochrana nastavení neaktivní, je třeba zadávat kód PIN jen při potvrzení chyb důležitých z hlediska bezpečnosti.

1. nebo * ochrana nastavení

2. Aktivace / deaktivace ochrany nastavení:

■ nebo Aktivovat : — aktivace ochrany nastavení. ■ nebo Deakt. : — deaktivace ochrany nastavení.

7.11 Nová kalibrace

Jestliže se změnila poloha nebo délka vymezovacího kabelu nebo přístroj již vymezovací kabel nenachází, je třeba provést novou kalibraci.

1. nebo Nova kalibrace
2. vynulovat kalibraci?
3. Provedení kalibrační jízdy: Automatická kalibrační jízda.

7.12 Vrat'te se k nastavení z výroby

Například před prodejem přístroje je možné např. obnovit nastavení z výroby.

1. nápo * Tovární nastavení Přístroj hlásí: Nastavení úspěšně obno- veno

Nabídka Informace slouží k zobrazení údajů přístroje. V této nabídce nelze provádět žádná nastavení.

1. Tlačítkem vývolejte hlavní nabídku.
2. new * Informace
3. Tlačítkem nabo zvolne bod nabídky a
   zadání potvrdte tlačítkem Upozornění: Body nabídky jsou popsány v následujících odstavcích.
4. Tlačítkem sevrátíte zpět do hlavní nabídky.

Servis nožů

Servisní obrazovka zobrazuje, za kolik hodin provozu bude třeba provést servis nožů. Počitadlo lze vynulovat ručně. Servis nožů nechejte provést odborným prodejcem, technikem nebo servisním partnerem společnosti AL-KO.

Vynulování počítadla servisu nožů:

1. nabo Potredit —

Hardware

Zobrazuje informace o přístroji, například o typu, roku výroby, hodinách provozu, sériovém čísle, počtu sečení, celkové době sečení, počtu cyklů nabíjení, celkové době nabíjení, délce smyčky vymezovacího kabelu.

Software

i UPOZORNĚNÍ Udržujte software robotické sekačky na trávu Robolinho vždy aktuální. Pravidelně kontrolujte verzi firrmwaru, a je-li to nutné, aktualizujte ji. Software Robolinho Updater najdete na internetu na adrese: www.al-ko.com/shop/de/robolinho-autoupdater

Informace o programu

Zobrazuje aktuální nastavení, například celkovou dobu sečení za týden.

Poruše

Zobrazuje naposledy vzniklá hlášení poruch s datem, časem a chybovým kódem.

9 ÚDRŽBA A PÉČE

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

9.1 Čištění

POZOR! Nebezpečí vyplývající z vody. Voda v robotické sekačce na trávu a v základně způsobuje poškození elektrických součástek.

■ Robotickou sekačku na trávu a základnu ne-postřikujte vodou.

Čištění robotické sekačky na trávu

⚠ OPATRNĚ! Nebezpečí poranění řezacími noži. Řezací nože jsou velmi ostré a mohou způsobit pořezání.

Noste ochranné rukavice!
Dávejte pozor, abyste se žádnou částí těla nepřiblížili k řezacím nožům.

Proved'te jednou týdně:

1. Přístroj vypněte tlačítkem .
2. Povrch krytu omette, okartáčujte, setřete vlhkým hadrem nebo jemnou houbou.
3. Dno, povrch sekačky a řezací nože okartáčujte.
4. Zkontrolujte řezací nože, zda nejsou poškozené. Případně je vyměňte: viz Kapitola 9.3 "Výměna řezacích břitů", strana 246.

Čištění základny

1. Ze základny pravidelně odstraňujte zbytky trávy a listí nebo jiné předměty.
2. Povrch základny setřete vlhkým hadrem nebo jemnou houbou.

9.2 Pravidelná kontrola

Všeobecná kontrola

1. Jednou týdně zkontrolujte celou instalaci, zda není poškozená:

Stroj
Základna
Vymezovací kabel
Sítový zdroj

1. Vadné díly vyměňte za originální náhradní díly výrobce nebo je nechejte vyměnit servisním střediskem výrobce.

Kontrola volnoběhu válců

Proved'te jednou týdně:

1. Oblasti kolem koleček důkladně očistěte od zbytků trávy a znečištění. Používejte ruční smetáček a hadr.
2. Zkontrolujte, zda se kolečka otáčejí volně a zda jsou řiditelná.

Upozornění: Jestliže se kolečka otáčejí obtížně nebo nejsou řiditelná, nechejte je vyměnit v servisním středisku výrobce.

Zkontrolujte kontaktní plochy robotické sekačky na trávu

1. Nečistoty setřete hadrem a poté lehce na- mažte tukem na kontakty.

Kontrola nabíjecích kontaktů základny

1. Vytáhněte síťovou zástrčku.
2. Nabíjecí kontakty stiskněte směrem k základně a uvolněte je. Nabíjecí kontakty se musí pružně vrátit zpět do výchozí polohy.

Upozornění: Jestliže se nabíjecí kontakty nevracejí pružně zpět, nechejte je vyměnit v servisním středisku výrobce.

9.3 Výměna řezacích břitů

⚠ OPATRNĚ! Nebezpečí poranění řezacími noži. Řezací nože jsou velmi ostré a mohou způsobit pořezání.

Noste ochranné rukavice!
Dávejte pozor, abyste se žádnou částí těla nepřiblížili k řezacím nožům.

POZOR! Poškození přístroje nesprávnou opravou. Vyrovnáním ohnutých vestavěných řezacích nožů může dojít k poškození nožového bubnu.

• Ohnuté řezací nože nikdy nenarovnávejte.
• Ohnuté řezací nože vyměňte za originální náhradní díly výrobce.

Opotrebované nebo ohnuté řezací nože musíte vyměnit.

1. Přístroj vypněte tlačítkem .
2. Přístroj položte řezacími noži směrem nahoru.
3. Vyšroubujte upevňovací šrouby.
4. Řezací nože vyjměte z uložení nožů.

5. Uložení nožů očistěte měkkým kartáčem. Upozornění: Řezací nože jsou nabroušeny po celé délce, a proto mohou být při montáži otočeny o 180°, čímž se zdvojnásobí jejich životnost.

6. Výměna řezacích nožů:

7. Jestliže řezací nože nebyly od první montáže ještě otočeny: Řezací nože otočte o 180° a znovu je nasadťte do uložení nožů tak, aby nabroušená strana ukazovala k přístroji a znovu ručně zašroubujte upevňovací šrouby.
   ■ Jestliže již byly řezací nože od první montáže jednou otočeny: Nové řezací nože nasadte do uložení nožů tak, aby nabroušená strana ukazovala k přístroji, a ručně zašroubujte upevňovací šrouby. Upozornění: Vždy používejte výhradně originální náhradní díly výrobce.

V případě silného znečištění, které nelze odstra-nit kartáčem, musí dojít k výměně nožového bub-nu. Nevyváženost totiž může vést ke zvýšené hlučnosti, zvýšenému opotřebení a poruchám funkce.

Protahovací nože zpravidla není třeba vyměňovat.

10 POMOC PŘI PORUCHÁCH

10.1 Korekce chyb přístroje a používání

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

i UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis.

Porucha Příčina Odstranění
Přístroj se nezapne.
	Akumulátor je prázdný. Přístroj nabijte v základně.
Přístroj uvízne a zahrabe se. Kola se otáčejí dál.
	Nárazové senzory nereagují. Obrat’te se na servisní středisko výrobce.
	Tráva je příliš vysoká.	Výšku sečení nastavte výše, pak ji postup-ně snižujte na požadovanou výšku.Trávu posekejte nakrátko sekačkou na trá-vu.
	Přístroj uvízl na nerovnosti v tráv-níku.	Odstraňte nerovnosti.
Přístroj seče v nesprávnou dobu.
	Přístroj má špatně nastavený čas. Nastavte čas.
	Doba sečení je chybně nastave-na.	Nastavte dobu sečení.
	Přístroj ztrácí nastavený čas. Akumulátor je poškozený. Obrat’te se na servis-ní středisko výrobce.
Výsledek sečení je nestejnoměrný.
	Doba sečení je příliš krátká. Naprogramujte delší doby sečení.
	Sečená plocha je příliš velká. Zmenšete sečenou plochu.
	Nastaven příliš nízký stupeň výšky sečení.	Výšku sečení nastavte výše, pak ji postupně snižujte na požadovanou výšku.
	Řezací nože jsou tupé. Řezací nože	obraťte nebo v případě potřeby vy-měňte.
Provozní doba s akumulátorem se podstatně zkracuje.
	Nastaven příliš nízký stupeň výšky sečení.	Výšku sečení nastavte výše, pak ji postupně snižujte na požadovanou výšku.
	Tráva je příliš vysoká nebo vlhká.	Nechejte trávu uschnout.Výšku sečení nastavte na vyšší stupeň.
Přístroj vibruje nebo je příliš hlučný.
	Nevyvážení řezacích nožů nebo poho-nu řezacích nožů	Vyčistěte sekačku.Obraťte se na servisní středisko výrobce.
Akumulátor nelze nabít, resp. nízké napětí akumulátoru
	Nabíjecí kontakty základny jsou znečištěné.Kontaktní plochy přístroje jsou znečištěné.	Vyčistěte nabíjecí kontakty a kontaktní plochy.
	Základna nemá elektrickou ener-gii.Přístroj se netrefí na nabíjecí kontakty.	Základnu připojte k elektrickému napájení.Přístroj umístěte do základny a zkontrolujte, zda nabíjecí kontakty přiléhají.Obrat’te se na servisní středisko výrobce.
	Životnost akumulátoru skončila. Obrat’te se na servisní středisko výrobce.
	Vadná nabíjecí elektronika. Obrat’te se na servisní středisko výrobce.
Displej selže.
	Žádné správné zobrazení na displeji 1.	Zastavte zařízení tlačítkem STOP.Pomocí tlačítka On/Off zařízení vypněte a znovu zapněte.Potvrd’te chybu.

10.2 Kódy chyb a odstraňování závad

HUPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obrat'te na náš zákaznický servis.

Kompletní seznam chybových kódů najdete na následující adrese:

https://alko-garden.com/

robolinho-error-codes/

Kód chyby Příčina Odstranění
CN001: Tilt sensor	Snímač náklonu byl aktivo-ván:■ překročen max. sklon,■ sekačka byla nesena,■ příliš strmý svah.	Přístroj postavte na rovnou plochu a po-tvrďte chybu.
CN002: Lift sensor	Senzor zvedání byl aktivo-ván:■ Schránka přístroje se v důsledku zvednutí nebo působení překážky vy-chýlila směrem nahoru.	Odstraňte překážku.
CN005: Bumper de-flected	Přístroj najel na překážku a nemůže se vyprostit (napří-klad kolize v blízkosti základ-ny).	■ Postavte přístroj na rovnou, vyme-zenou plochu trávníku.■ Proveďte korekci polohy vymezova-cího kabelu.
CN007: No loop signal	■ Žádný signál smyčky■ Vymezovací kabel je vadný.■ Signál smyčky je příliš slabý.	■ Zkontrolujte kontrolku LED na zá-kladně.■ Zkontrolujte elektrické napájení zá-kladny. Vypojte a zapojte síťový zdroj.■ Zkontrolujte, zda není vymezovací kabel poškozený. Vadný kabel opravte.
CN008: Loop signal weak	Slabý signál smyčkyVymezovací kabel je za-kopaný příliš hluboko.	Zkontrolujte kontrolku LED na zá-kladně.Zkontrolujte elektrické napájení zá-kladny. Vypojte a zapojte síťový zdroj.Vymezovací kabel vyzvedněte do předepsané výšky, případně ho upevněte přímo na trávníku.
CN010: Bad position	Přístroj je mimo vymeze-nou plochu trávníku.Vymezovací kabel byl položen křížem.	Postavte přístroj na rovnou, vyme-zenou plochu trávníku.Zkorigujte polohu vymezovacího ka-belu v ohybech a okolo překážek. Odstraňte křížení kabelu.
CN011: Escaped ro-bot	Přístroj je mimo vymezenou plochu trávníku.	Zkorigujte polohu vymezovacího kabelu v ohybech a okolo překážek.
CN012: Cal: no loopCN015: Cal: outside	Chyba během kalibrace:Přístroj nemůže najít vy-mezovací kabel.	Zkontrolujte elektrické napájení zá-kladny. Vypojte a zapojte síťový zdroj.Přístroj postavte na předepsanou kalibrační polohu, vyrovnejte ho přesně do pravého úhlu. Přístroj musí být schopen přejet vymezova-cí kabel.
CN017: Cal: signal weak	Chyba během kalibrace:Slabý signál smyčkyŽádný signál smyčkyVymezovací kabel je vadný.	Přístroj postavte na předepsanou kalibrační polohu, vyrovnejte ho přesně do pravého úhlu.Zkontrolujte elektrické napájení zá-kladny. Vypojte a zapojte síťový zdroj.Zkontrolujte, zda není vymezovací kabel poškozený.
CN018: Cal: Collisi-on	Chyba během kalibrace:Přístroj narazil na pře-kážku.	Odstraňte překážku.
CN038: Battery Akumulátor je vybitý:
	Smyčka vymezovacího kabelu je příliš dlouhá, obsahuje příliš mnoho ostrůvků.	Proved’te korekci polohy vymezovacího kabelu.
	Při dobíjení chybí kontakt s nabíjecími kontakty.	Vyčistěte nabíjecí kontakty.Přístroj umístěte do základny a zkontrolujte, zda nabíjecí kontakty přiléhají.Nechte nabíjecí kontakty zkontrolo-vat a vyměnit servisním střediskem výrobce.
	Překážky v blízkosti základny	Odstraňte překážky.
	Přístroj uvízl. Postavte přístroj na rovnou, vymezenou plochu trávníku.
	Přístroj nenachází základnu.	Zkontrolujte, zda není vymezovací kabel poškozený.Vymezovací kabel nechte proměřit servisním střediskem výrobce.
	Opotřebovaný akumulátor.	Akumulátor nechte vyměnit servisním střediskem výrobce.
	Vadná nabíjecí elektronika.	Nabíjecí elektroniku nechte zkontrolovat servisním střediskem výrobce.
CN099: Recov escape	Automatické odstranění závady není možné.	Hlášení poruchy potvrďte ručně.V případě opakování: Nechte přístroj zkontrolovat servisním středis-kem výrobce.
CN104: Battery over heating	Akumulátor je přehřátý (více než 60 °C). Vybití není možné.Nouzové vypnutí pro-střednictvím elektronic-kého monitorování	Přístroj vypněte a akumulátor ne-chejte vychladnout.Přístroj nepokládejte na základnu.
CN110: Blade motor over heating	Motor sekačky je přehřátý (více než 80 °C).	Přístroj vypněte a nechejte vychlad-nout.V případě opakování: Nechte přístroj zkontrolovat servisním středis-kem výrobce.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Přístroj najel na překážku a nemůže se vyprostit.	Odstraňte překážku.
CN128: Recov Impossible	Přístroj najel na překážku a nemůže se vyprostit.	Odstraňte překážku.
	Přístroj je mimo vymeze-nou plochu trávníku.	Postavte přístroj na rovnou, vyme-zenou plochu trávníku.Provedťe korekci polohy vymezova-cího kabelu.
CN129: Blocked WL	Motor levého kola je zabloko-vaný.	Odstraňte blokování.
CN130: Blocked WR	Motor pravého kola je zablo-kovaný.	Odstraňte blokování.
CN135: Battery disconnect	Přístroj je během provozu vy-pnut baterií.	Zkontrolujte nebo vyměňte akumulátor.

11 PŘEPRAVA

Při přepravě přístroje postupujte následovně:

1. S nebo tlačítkem Stop zastavte prístroj.

2. Přístroj vypněte s .

3. Přístroj obouručně zvedněte za kryt:

Nedotýkejte se řezacích nožů.

- Řezací nože musí vždy směřovat od těla.

12 SKLADOVÁNÍ

12.1 Uskladnění robotické sekačky na trávu

Přes zimu, resp. má-li být mimo provoz déle než 30 dnů, přístroj správně uložte.

1. Plně nabijte akumulátor.

2. Přístroj důkladně vyčistěte (viz Kapitola 9.1 "Čištění", strana 245).

3. Uložení přístroje:

■ stojící na všech kolech,

na suchém místě chráněném proti mrazu,

■ mimo dosah dětí.

1. Přibližně po 3 měsících skladování zkontrolujte stav akumulátoru (viz Kapitola 2.8 "Aku-mulátor", strana 234).

12.2 Demontáž a uskladnění nabíjecího sloupku (18, 19)

Přes zimu, resp. má-li být mimo provoz déle než 30 dnů, nabíjecí sloupek demontujte a uložte.

1. Sít'ový zdroj odpojte od sítě a vytáhněte základnu.

2. Demontáž nabíjecího sloupku:

Vyšroubujte oba šrouby (18/1) a (18/2) nabíjecího sloupku (18/3).

K odblokování nabíjecího sloupku současně stiskněte obě tlačítka (18/4, 19/1).

Nakloňte nabíjecí sloupek (19/a).

■ Uvolněte zásuvná spojení (19/2) a (19/3).

Uzavřete (19/b) otvor podstavce (19/4) zimním krytem (19/5), viz technické údaje.

1. Nabíjecí sloupek uskladněte (viz Kapitola 12.1 "Uskladnění robotické sekačky na trávu", strana 251).

12.3 Přezimování vymezovacího kabelu

Vymezovací kabel může zůstat v zemi a není třeba ho odstraňovat.

13 LIKVIDACE

Pokyny k zákonu o elektrických a elektronických zařízeních

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Staré baterie nebo akumulátory, které nejsou zabudovány do zařízení pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.
Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.
Koncový uživatel je zodpovědný za smazání svých osobních údajů ze starého zařízení určeného k likvidaci!

Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu.

Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejny elektrospotřebičů (kamenné a online), pokud má obchodník povinnost zpětného odběru, anebo ho nabízí dobrovolně.

Tato prohlášení platí pouze pro zařízení, které jsou instalovány a prodávány v zemích Evropské unie a podléhají Evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení.

Pokyny k zákonu o likvidaci baterií (BattG)

Použité baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.
Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti.

Použité baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní

prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých zdrojů.

Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí likvidovat prostřednictvím komunálního odpadu.

Pokud se pod odpadkovým kontejnerem nacházejí také znaky Hg, Cd nebo Pb, označuje se tím následující:

■ Hg: Baterie obsahuje víc než 0,0005 % rtuti.
Cd: Baterie obsahuje víc než 0,002 % kad-mia.
■ Pb: Baterie obsahuje víc než 0,004 % olova.

Baterie a akumulátory lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejní místa baterií a akumulátorů
Místa zpětného odběru společného systému zpětného odběru použitých baterií a nepotřebných zařízení
Místa zpětného odběru výrobce (pokud je členem společného systému zpětného odběru)

Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/

ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulátorů.

Informace k balení

Materiály balení jsou recyklovatelné. Obaly zlikvidujte ekologicky.

Před likvidací přístroje vyjměte akumulátor (16).

Před likvidací přístroje je třeba integrovaný akumulátor vyjmout a zlikvidovat ho samostatně ekologicky.

1. Vyšroubujte šrouby (16/1).
2. Sejměte víko přihrádky akumulátoru (16/2).
3. Akumulátor (16/3) odpojte a vyjměte.
4. Víko opět nasad'te a opět zašroubujte oba šrouby.

14 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší servis AL-KO. Najdete je na internetu pod následující adresou:

www.alko-garden.com/service-contacts

Další informace k náhradním dílům najdete na: www.alko-garden.com/spareparts

15 INFORMACE K PROHLÁŠENÍ O SHODĚ

Tímto na vlastní odpovědnost prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostním standardům EU, a standardům specifickým pro daný výrobek. Prohlášení o shodě je součástí návodu k použití a je přiloženo ke stroji.

16 ZÁRUKA

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících připadech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

1 O tomto návode na obsluhu.... 254

1.1 Symboly na titulnej strane.... 254

2 Popis výrobku.... 254

2.1 Rozsah dodávky (01)...... 254

2.2 Robotická kosačka na trávu (02) ..... 255

2.3 Symboly na zariadení 255

2.4 Ovládací panel (03) 255

2.5 Displej.... 256

3 Bezpečnost'...... 259

3.2 Možné chybné použitie.... 259

3.3 Bezpečnostné a ochranné zariadenia 259

3.3.1 Vstup PIN a PUK.... 259

3.3.2 Snímače 259

3.4 Bezpečnostné pokyny.... 259

3.4.1 Obsluha.... 259

3.4.2 Osobné ochranné prostriedky ..... 260

3.4.3 Bezpečnost'osôb a zvierat...... 260

3.4.4 Bezpečnost' zariadenia.... 260

4.5.7 Obvyklé chyby pri ukladaní kábla (06)....263

4.6 Pripojenie elektrického napájania k základni (08)....263

6.3 Kosenie vedl'ajších plôch (05/NF) ..... 265

7 Nastavenia....266

7.1 Vyvolanie nastavenia – Všeobecne ...266

7.3 Aktivácia/deaktivácia režimu Eco.....266

7.4 Nastavenie daždového snímača.....266

7.5 Nastavenie programu kosenia .....266

7.5.1 Nastavenie programu kosenia – Všeobecne....266

7.5.2 Nastavenie časov kosenia ..... 267

7.5.3 Prechodový režim 267

7.6 inTOUCH....267

7.7 Kosenie okraja pri ručnom spustení...267

7.8 Nastavenie kosenia vedl'ajších plôch .267

7.9 Nastavenie kontrastu displeja .....268

7.10 Ochrana nastavenia 268

1 Robotická kosačka na trávu
2 Krátky návod
3 Návod na prevádzku
4 Upevňovací kolík *
5 Elektrický napájací modul

Č. Konštrukčný diel

2.2 Robotická kosačka na trávu (02)

2.3 Symboly na zariadení

Symbol Význam

Na zariadení nejazd'te!

2.4 Ovládací panel (03)

■ 2-krát stlačte: S kosením opät' okamžite začnite po stlačení tlačidla Home.

6

alebo ruky, okamžite ich vypláchnite vodou. Okamžite vyhl'adajte lekára!

2.9 Opis funkcie

Pohyb po trávniku

i UPOZORNENIE Robotická kosačka sa pri-pojí výlučne k sieti 2,4 GHz WLAN. Systém nepodporuje siete 5 GHz WLAN.

3.2 Možné chybné použitie

Elektromagnetické emisie

3.4 Bezpečnostné pokyny

3.4.1 Obsluha

pri údržbe a ošetrovaní: ochranné rukavice.

3.4.3 Bezpečnost' osôb a zvierat

4.5.7 Obvyklé chyby pri ukladaní kábla (06)

4.6 Pripojenie elektrického napájania k základni (08)

1. V menu Enter date nastavte aktuálny dátum (formát: DD.MM.20RR). Za týmto účelom pomocou tlačidla ▲ výberte požadovanú číslicu a vždy ju potvrd'te tlačidlom —
2. V menu Enter time > HH:MM nastavte aktuálny čas (formát: HH:MM). Za týmto účelom pomocou tlačidla ▲ výberte požadovanú číslicu a vždy ju potvrd'te tlačidlom —

Výška kosenia je plynule ručne nastavitelná v rozsahu 25–55 mm.

Zmenšenie výšky kosenia (t.j. výšky trávy): Otáčajte otočný regulátor (14/2) proti smeru hodinových ručičiek (14/-).

1. Zatvorte kryt.

Tlačidlami ▲ vyberte za sebou poža- dované číslice a každú potvrd'te tlačidlom

■ Stlačte tlačidlo na zariadení. Kosenie sa preruší na polhodinu.
■ Stlačte tlačidlo na zariadení. Zariadenie sa vypne.

6.3 Kosenie vedl'ajších plôch (05/NF)

1. Prístroj nadvihnite a ručne postavte na vedl'ajšiu plochu.
2. Zapnite prístroj pomocou tlačidla .
3. Otvorte hlavné menu pomocou tlačidla
4. also * Settings
5. also * sub zone mowing
6. Pomocou tlačidla a nastavte čas ko- senia.
7. Zapnite prístroj ručne tlačidlom .

7.5.3 Prechodový režim

Prechodový režim zabezpečuje lepší výsledok kosenia v úzkych prechodoch.

7.7 Kosenie okraja pri ručnom spustení

7.8 Nastavenie kosenia vedl'ajších plôch

1. Nastavenie dížky slučky vedl'ajšej plochy: ▲

1. also * Display contrast

2. Pomocou tlačidla a zvýšte/znížte kontrast displeja a potvrďte tlačidlom —

7.10 Ochrana nastavenia

Aktivácia ochrany nastavení.

alebo ▼deactivate : —

Deaktivácia ochrany nastavení.

Zobrazuje naposledy vzniknuté hlásenia porúch s dátumom, časom a kódom chyby.

9 ÚDRŽBA A STAROSTLIVOSŤ

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

9.1 Čistenie

■ Používajte ochranné rukavice!

Dávajte pozor na to, aby ste nezasahovali čast'ami tepla do rezného noža.

Kontrola kontaktov nabíjania na základni

1. Vytiahnite siet'ovú zástrčku.
2. Stlačte a uvolnite kontakty nabíjania v smere základne. Kontakty nabíjania sa musia vrátit' spät' do východzej polohy.

Upozornenie: Ak kontakty nabíjania neodpružujú, dajte ich vymenit' v servisnom stredisku výrobcu.

■ Používajte ochranné rukavice!
Dávajte pozor na to, aby ste nezasahovali čast'ami tepla do rezného noža.

■ Ohnuté rezné nože nenastavujte.
- Ohnuté rezné nože vymeňte za originálne náhradné diely výrobcu.

Ak rezné nože ešte neboli od ich prvého namontovania otočené: Otočte rezné nože o 180° a vložte ich spät do sedla nožov tak, aby zabrúsená strana smerovala k zariadeniu, následne ručne zakrúťte upevňovacie skrutky.
Ak rezné nože už boli od ich prvého na-montovania otočené: Vložte nové rezné nože do sedla nožov tak, aby zabrúsená strana smerovala k zariadeniu a ručne zakrúťte nové upevňovacie skrutky.

hlučnost', zvýšené opotrebenie a poruchy funkčnosti.

Priestorové nože sa spravidla nemusia vymieňat'.

10 POMOC PRI PORUCHÁCH

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

1. Napájací modul odpojte od elektrickej siete a vytiahnite zo základne.
2. Demontáž nabíjacej konzoly:
