NAVODILA ZA UPORABO Lilli 534TG Texas

Vedno nosite zaščito vida in sluha. Nosite zaščitne rokavice. Nosite zaščitno obutev z nedrsečim podplatom.

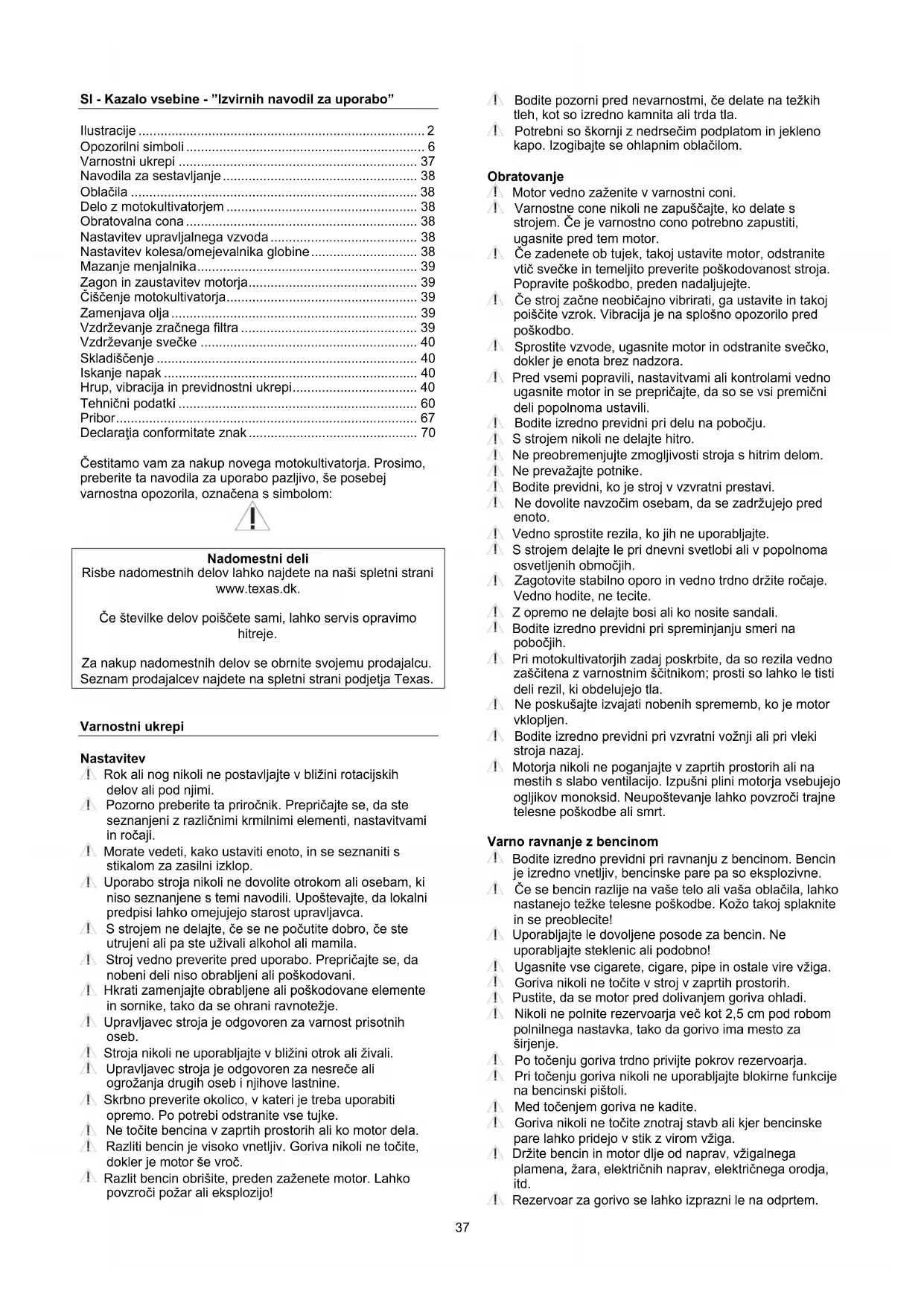

Nadomestni deli Risbe nadomestnih delov lahko najdete na naši spletni strani www.texas.dk. Če številke delov poiščete sami, lahko servis opravimo hitreje. Za nakup nadomestnih delov se obrnite svojemu prodajalcu. Seznam prodajalcev najdete na spletni strani podjetja Texas.

Varnostni ukrepi Nastavitev Rok ali nog nikoli ne postavljajte v bližini rotacijskih delov ali pod njimi. Pozorno preberite ta priročnik. Prepričajte se, da ste seznanjeni z različnimi krmilnimi elementi, nastavitvami in ročaji. Morate vedeti, kako ustaviti enoto, in se seznaniti s stikalom za zasilni izklop. Uporabo stroja nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili. Upoštevajte, da lokalni predpisi lahko omejujejo starost upravljavca. S strojem ne delajte, če se ne počutite dobro, če ste utrujeni ali pa ste uživali alkohol ali mamila. Stroj vedno preverite pred uporabo. Prepričajte se, da nobeni deli niso obrabljeni ali poškodovani. Hkrati zamenjajte obrabljene ali poškodovane elemente in sornike, tako da se ohrani ravnotežje. Upravljavec stroja je odgovoren za varnost prisotnih oseb. Stroja nikoli ne uporabljajte v bližini otrok ali živali. Upravljavec stroja je odgovoren za nesreče ali ogrožanja drugih oseb i njihove lastnine. Skrbno preverite okolico, v kateri je treba uporabiti opremo. Po potrebi odstranite vse tujke. Ne točite bencina v zaprtih prostorih ali ko motor dela. Razliti bencin je visoko vnetljiv. Goriva nikoli ne točite, dokler je motor še vroč. Razlit bencin obrišite, preden zaženete motor. Lahko povzroči požar ali eksplozijo! Bodite pozorni pred nevarnostmi, če delate na težkih tleh, kot so izredno kamnita ali trda tla. Potrebni so škornji z nedrsečim podplatom in jekleno kapo. Izogibajte se ohlapnim oblačilom. Obratovanje Motor vedno zaženite v varnostni coni. Varnostne cone nikoli ne zapuščajte, ko delate s strojem. Če je varnostno cono potrebno zapustiti, ugasnite pred tem motor. Če zadenete ob tujek, takoj ustavite motor, odstranite vtič svečke in temeljito preverite poškodovanost stroja. Popravite poškodbo, preden nadaljujejte. Če stroj začne neobičajno vibrirati, ga ustavite in takoj poiščite vzrok. Vibracija je na splošno opozorilo pred poškodbo. Sprostite vzvode, ugasnite motor in odstranite svečko, dokler je enota brez nadzora. Pred vsemi popravili, nastavitvami ali kontrolami vedno ugasnite motor in se prepričajte, da so se vsi premični deli popolnoma ustavili. Bodite izredno previdni pri delu na pobočju. S strojem nikoli ne delajte hitro. Ne preobremenjujte zmogljivosti stroja s hitrim delom. Ne prevažajte potnike. Bodite previdni, ko je stroj v vzvratni prestavi. Ne dovolite navzočim osebam, da se zadržujejo pred enoto. Vedno sprostite rezila, ko jih ne uporabljajte. S strojem delajte le pri dnevni svetlobi ali v popolnoma osvetljenih območjih. Zagotovite stabilno oporo in vedno trdno držite ročaje. Vedno hodite, ne tecite. Z opremo ne delajte bosi ali ko nosite sandali. Bodite izredno previdni pri spreminjanju smeri na pobočjih. Pri motokultivatorjih zadaj poskrbite, da so rezila vedno zaščitena z varnostnim ščitnikom; prosti so lahko le tisti deli rezil, ki obdelujejo tla. Ne poskušajte izvajati nobenih sprememb, ko je motor vklopljen. Bodite izredno previdni pri vzvratni vožnji ali pri vleki stroja nazaj. Motorja nikoli ne poganjajte v zaprtih prostorih ali na mestih s slabo ventilacijo. Izpušni plini motorja vsebujejo ogljikov monoksid. Neupoštevanje lahko povzroči trajne telesne poškodbe ali smrt. Varno ravnanje z bencinom Bodite izredno previdni pri ravnanju z bencinom. Bencin je izredno vnetljiv, bencinske pare pa so eksplozivne. Če se bencin razlije na vaše telo ali vaša oblačila, lahko nastanejo težke telesne poškodbe. Kožo takoj splaknite in se preoblecite! Uporabljajte le dovoljene posode za bencin. Ne uporabljajte steklenic ali podobno! Ugasnite vse cigarete, cigare, pipe in ostale vire vžiga. Goriva nikoli ne točite v stroj v zaprtih prostorih. Pustite, da se motor pred dolivanjem goriva ohladi. Nikoli ne polnite rezervoarja več kot 2,5 cm pod robom polnilnega nastavka, tako da gorivo ima mesto za širjenje. Po točenju goriva trdno privijte pokrov rezervoarja. Pri točenju goriva nikoli ne uporabljajte blokirne funkcije na bencinski pištoli. Med točenjem goriva ne kadite. Goriva nikoli ne točite znotraj stavb ali kjer bencinske pare lahko pridejo v stik z virom vžiga. Držite bencin in motor dlje od naprav, vžigalnega plamena, žara, električnih naprav, električnega orodja, itd. Rezervoar za gorivo se lahko izprazni le na odprtem.38

Vzdrževanje in skladiščenje Za vzdrževanje in čiščenje, zamenjavo orodij in pri transportu brez lastne motorne moči se motor mora ugasniti. Redno preverite, da so vsi vijaki in matice dobro zategnjeni. Po potrebi jih zategnite. Pred skladiščenjem v zaprtih prostorih ali pod pokrovom se mora motor popolnoma ohladiti. Če stroja ne uporabljate dlje časa, upoštevajte navodila v tem priročniku. Varnostne oznake in oznake z navodili vzdržujte ali pa jih po potrebi zamenjajte. Uporabljajte samo originalne nadomestne dele ali pribor. Pri uporabi neoriginalnih delov ali pribora preneha veljati odgovornost za izdelek. Zamenjajte poškodovane dušilce. Različno Menjalniki se dostavljajo dobro podmazani. Toda vedno se prepričajte, da so pred uporabo dobro podmazani. Motor ni vnaprej napolnjen z oljem. Tovarniško nameščeni krmilni elementi, kot so npr. na ročaju montirani kabli sklopke, se ne smejo odstranjevati ali razkrivati. Rezervoar za gorivo izpraznite le na odprtem prostoru. Bencin je izredno vnetljiv, bencinske pare pa so eksplozivne. Poskrbite, da je stroj med transportom na tovornjaku s kesonom in pd. dobro zavarovan. Med ugasnitvijo motorja zaprite dušilko in zaprite ventil za dovod goriva. Navodila za sestavljanje Sledite korakom na sliki: (Dejanski model lahko odstopa od prikazane ilustracije.)

Pritrdite spodnji del krmilnega droga. Za pritrditev uporabljajte priložene nastavke in vijake. Pritrdite krmilni drog. Uporabite priloženi montažni komplet v skladu s prikazom.

4. Montirajte ročaj sklopke in in plin nadzor, kot je

5. Montirajte bočne ščitnike s pomočjo priloženih vijakov in

matic. Bodite pozorni na to, da se bočni ščitnik mora montirati pod telesom motokultivatorja.

6. Montirajte rezila s pomočjo razcepk in zatičev.

7. Montirajte globine zdrs z razcepko vijaka in pi.

8. Nameščanje plošče na krmilo (samo Lilli 572/575)

Napolnite motor z oljem. Za več podrobnosti glejte poglavje Zamenjava olja. Oblačila Nosite med delom z napravo ozka delovna oblačila, trde delovne rokavice, naušnike ter nedrseče čevlje z jeklenimi kapami. Delo z motokultivatorjem Poskrbite, da naprava pred zagonom stoji na ravnih tleh in da so oporna kolesa spuščena. Pred uporabo stroja odstranite vse tujke, ki se nahajajo v bližini. Kamni, steklo, veje in podobni predmeti lahko poškodujejo napravo. Potem preverite zategnjenost vseh vijakov na motokultivatorju. Zaženite motor v skladu s spodnjimi navodili. Oddaljite se od vseh premičnih delov stroja. Ne poskušajte naprave premikati na nestrokoven način, ko motor dela. Motokultivator je namenjen za uporabo v zelenjavnih vrtovih in cvetličnih gredah. Pred zagonom skrbno preberite navodila za uporabo in se predvsem seznanite z zagonom in zaustavljanjem naprave. Sl. 9: Za uporabo črnega vzvoda najprej morate aktivirati upravljalni drog. Z nagibanjem upravljalnega droga na desno ali levo stran ter aktiviranjem črnega vzvoda se bo motokultivator premikal naprej ali nazaj. Bodite pozorni med premikanjem nazaj. Pomembno je, da bo področje očiščeno od vseh ovir pred premikanjem nazaj. Motokultivatorja nikoli ne premikajte nazaj ob steni, drevesu ali katerikoli drugi trdni oviri. Obratovalna cona Pri vklopljenem motorju ne smete zapuščati obratovalne cone označene s sliko 11. Če je zapuščanje te cone potrebno (npr. ker želite montirati en del pribora), morate najprej izklopiti motor. Motokultivator se praviloma mora dva do trikrat iz različnih razlogov peljati preko določenega področja. Nikoli ne delajte v zelo mokrih tleh, ker se sicer oblikujejo grude, ki se težko zdrobijo. Nastavitev upravljalnega vzvoda Samo model Lilli 572/575: Sl. 13. Kot vzvoda se lahko nastavi z obema ročnima kolesoma. Skupaj se lahko nastavijo trije položaji. Za transport se lahko upravljalni vzvod preklopi naprej. POZOR: Pazite na to, da se kabli ne zagozdijo. Nastavitev kolesa/omejevalnika globine Sl. 14. Med obratovanjem bo morda potrebno dvigniti sklop koles, ker je povezan z omejevalnikom globine. V ta namen pritisnite pedal desno poleg opornih koles in nastavite sklop koles/omejevalnik globine na en iz 3 dostopnih položajev. Sl. 15. Omejevalnik globine se lahko nastavi na 3 različne globine. Koliko globlje sedi v tleh, toliko globlje se rezila vkopajo in toliko počasneje napreduje stroj. Z nastavitvijo pravilne delovne globine si lahko delo značilno olajšate. Omejevalnik globine je treba vedno optimalno nastaviti za trenutne talne razmere. Optimalno delovno globina lahko ugotovite s preizkusi.39

Mazanje menjalnika Proizvajalec je menjalnik trajno podmazal, zato menjalnika nikoli ne odpirajte. Zagon in zaustavitev motorja Pozor: Pred uporabo vedno preverite nivo olja! Nivo olja se mora vedno nahajati med oznako min. in maks. na palici za merjenje olja. Vedno uporabljajte olje SAE-30. Uporabljajte le neosvinčeni bencin z E5. Rezervoarja za gorivo se nikoli ne sme prenapolniti. Opozorilo: Med zagonom motorja se nikoli ne nahajajte v črtasti coni! Motor vedno zaganjajte iz točkaste obratovalne cone. Glejte sl. 12. Zagon motorja Glejte sl. 10

vrv potem vedno ročno vrnite v motor.

Med uporabo lahko krmilni vzvod vibrira. Zato priporočamo odmora na vsakih 30 minuttes. Pomembno - Nastavitev kablov sklopke pred prvo uporabo: Pred prvo uporabo kultivatorja je priporočljivo preveriti nastavitev obeh kablov sklopke:

1. Zaženite motor in dvignite rezila, da se ne dotikajo tal.

2. Počasi aktivirajte obe ročki sklopke (naprej in nazaj), da

najdete točko, kjer se rezila začnejo obračati - in nato na tej točki izmerite razdaljo med oprijemom in zunanjim plastičnim ročajem. Glejte sl. 16+17. Priporočljivo je, da to počneta dve osebi: ena, ki drži ročico in aktivira ročico sklopke, in ena, ki nastavlja kable. Naprej: Jermen za naprej se mora aktivirati (rezila se začnejo vrteti), ko je ročica sklopke 80 mm nad oprijemom. Takrat jermen ne bo zdrsnil na jermenici. Vzvratno: Jermen za vzvratno se mora aktivirati (rezila se začnejo vrteti), ko je ročica sklopke 30 mm nad oprijemom. S tem se prepreči, da bi bil vzvratni jermen pretesen in bi se nenamerno aktiviral, ter se tako ogrel in se tako povzročilo tveganje za krčenje. Če se jermen aktivira z drugačne razdalje, nastavite kabel sklopke naprej in / ali nazaj po naslednjem postopku: Kabel sklopke lahko nastavite na ročaju sklopke ali za pokrovom jermena na stroju. Glej sliko 18+19. Vseeno je, s katerega mesta ga zategnite.

3. Poiščite pravo nastavitev, da dobite priporočeno razdaljo

Priporočljivo je ponovno preveriti zgornje nastavitve po prvih 30 minutah uporabe. In nato vsakih 5 ur (in pred prvo uporabo vsako leto). To bo podaljšalo življenjsko dobo jermenov. Čiščenje motokultivatorja Motokultivator je po uporabi treba očistiti. Sperite zemljo in umazanijo ter odstranite ostanke trave z gredi. Številko šasije lahko obrišete le z vlažno krpo, da preprečite nepotrebno obrabo. Za čiščenje nikoli ne uporabljajte visokotlačnega čistilnika! Zamenjava olja Prvo zamenjavo olja je treba opraviti po petih obratovalnih urah. Po prvi zamenjavi olja zadošča, če olje zamenjate enkrat letno.

1. Pustite, da motor dela pet minut, tako da se segreje

olje. S tem se olajša boljši pretok in popolna zamenjava olja.

3. Ponovno privijte vijak za izpuščanje olja in napolnite

Lahko tudi uporabite komplet za črpanje olja.

Staro olje je treba varno odstraniti. Olje in komplet za črpanje olja niso sestavni del obsega dostave. Vzdrževanje zračnega filtra Redno preverjajte in čistite zračni filter. Če filter ni bil čiščen dlje časa, to vpliva na moč motorja in izpušne pline.

• Sprostite svečko s ključem za svečko.

• Preverite izolacijo.

• Ponovno namestite vtič svečke. Skladiščenje

• Če naprave ne uporabljate dlje časa, je v interesu daljše življenjske dobe potrebno upoštevati naslednje točke.

• Uporabite vrtno cev za spiranje zemlje in umazanije. Odstranite travo, itd. z gredi rotorja. Številko šasije lahko obrišete le z vlažno krpo, da preprečite nepotrebno obrabo. Za čiščenje nikoli ne uporabljajte visokotlačnega čistilnika!

4. Ostala navodila za iskanje napak si oglejte v ločenih

3. Preverite obratovalno stanje in nameščenost kablov.

1. Dolgotrajna izpostavljenost hrupu nad 85 dB (A) je

škodljiva. Vedno uporabljajte naušnike, ko je stroj v uporabi.

2. Zmanjšajte hitrost obratovanja motorja, da

zmanjšate vibracije in nivo hrupa.

3. Za dodatno zmanjševanje ravni hrupa uporabljajte

stroj le v odprtem okolju.

4. Vibracije je mogoče zmanjšati tudi tako, da trdno

Raven zvočne moči stroja

Pribor Bočni ščitniki: se uporabljajo za obdelovanje med rastlinami, kot so korenje/krompir, da bi se izognili zajemanju rastlin v tleh. Bočni ščitniki se lahko uporabljajo tudi za obdelovanje zemlje ob steni ali kamni stezi ali v mehkih tleh. Številka artikla 91061000100 Slika 25 Prezračevalnik: se uporablja za prezračevanje trate in odstranjevanje stare trave iz travnika. Trava raste močnejše, kar preprečuje rast maha. Za montažo je potreben zadnji nosilec. Številka artikla 91051500100 + 91057000100 Slika 18 Slika 30 Potisna lopata: se uporablja za rahljanje tal in s tem odstranjuje plevel na stezah in vhodnih. Za montažo je potreben zadnji nosilec. Številka artikla 91061500100 + 91057000100 Slika 17 Slika 30 Brana: se uporablja za rahljanje tal med rastlinami in na tak način odstranjuje plevel. Za montažo je potreben zadnji nosilec. Številka artikla 91070000100 + 91057000100 Slika 16 Slika 30 Grablje: se uporabljajo za grabljenje stez in vhodov z ohlapnimi kamni, npr. prodom. Za montažo je potreben zadnji nosilec. Številka artikla 91062500100 + 91057000100 Slika 15 Slika 30 Plug za osipavanje: se uporablja za pluženje tal za krompir, korenje in druge okopavine. Za montažo je potreben zadnji nosilec. Številka artikla 91060500100 + 91057000100 Slika 20 Slika 30 Kremplji za izkopavanje: se uporabljajo v rahlih tleh, ko se stroj uporablja s plugom za osipavanje ali grabljami namesto koles. Številka artikla 91060700100 Slika 22 Strgalo za sneg: se uporablja za čiščenje snega s trde podlage, kot so na primer tlakovci. Lahko se nagne na levo ali desno. Za montažo je potrebna plošča. Številka artikla 92000160100 + 91058000100 Slika 24 Slika 23 Snežne verige: se uporabljajo skupaj z lopato za sneg, da se pri spolzkih tleh omogoči boljše oprijemanje stroja. Številka artikla 91115000100 Slika 28 Uteži: stroju omogočajo boljšo oprijemljivost, ko dela s prikolico ali strgalom za sneg. Lahko se montirajo le s kolesi. Številka artikla 91097000100 Slika 26 Slika 21 Vmesna rezila: Z njimi se doseže večja širina obdelave tal. Stroj dela bolj mirno. V zelo rahli zemlji pokazujejo prav tako dobre značilnosti. Številka artikla 91050700100 Slika 27 Kolesa: se uporabljajo za priklop opreme, kot so grablje. Številka artikla 91053000100 Slika 21 Zadnji nosilec: se uporablja za priklop opreme. Številka artikla 91057000100 Slika 30
