Znamka	Texas
Model	Lilli 365TG
Vrsta izdelka	Motokultivator
Teža	36,5 kg
Delovna širina	40 - 60 cm (nastavljivo z notranjimi rezili)
Delovna globina	26 cm (nastavljivo s pomočjo globinskega drsnega)
Število prestav naprej	1
Število prestav nazaj	1
Motor	Texas TG195D
Prostornina motorja	78,5 cm³
Največja moč	1,4 kW / 3600 vrt/min
Gorivo	Neosvinčeni bencin E5
Motorno olje	SAE-30, 0,45 L
Vrsta masti menjalnika	EP-0 (tovarniško namazano, ne odpiraj)
Razmik svečke	0,7 - 0,8 mm
Raven zvočne moči (LWA)	93 dB(A)
Raven zvočnega tlaka (LPA)	81,0 dB(A)
Raven vibracij	4,7 m/s² (K=2,4 m/s²)
Garancija	2 leti (zasebna uporaba), 1 leto (poslovna uporaba)
Varnostna oprema	Zasilni zaustavitev, varnostni obseg, priporočljiva zaščita za ušesa
Redno vzdrževanje	Menjava olja po 5 urah, nato enkrat letno, čiščenje zračnega filtra, preverjanje svečke

Pogosto zastavljena vprašanja - Lilli 365TG Texas

Kako zagnati motor motokultivatorja Texas Lilli 365TG?

Nastavite upravljalnik plina na maksimum, nastavite dušilno loputo do konca v levo (če je motor hladen), nato povlecite za vrvico za zagon. Poskrbite, da stojite v varnostnem območju (glej sliko 13 v navodilu) in po zagonu vrnite vrvico na svoje mesto.

Katero motorno olje uporabiti in v kakšni količini?

Uporabite olje SAE-30 v količini 0,45 litra. Preverite nivo z merilno palico: biti mora med oznakama MIN in MAX. Menjajte olje po prvih 5 urah, nato enkrat letno.

Kako nastaviti delovno globino?

Uporabite globinski drsni (slika 9 v navodilu). Potisnjen globlje poveča delovno globino in upočasni napredovanje. Preizkusite različne položaje, da najdete nastavitev, primerno za tla.

Kaj storiti, če motor ne zažene?

Preverite, ali je upravljalnik plina pravilno nastavljen, ali je svečka čista in pravilno razmaknjena (0,7-0,8 mm) ter ali je v rezervoarju svež bencin. Za druge vzroke si oglejte ločena navodila za motor.

Kako opraviti menjavo olja?

Motor segrejte 5 minut, nato ga ugasnite. Odstranite zaščito svečke in odtočni čep. Nagnite motor za manj kot 45°, da olje odteče v posodo. Privijte čep, napolnite z 0,45 L olja SAE-30 in namestite zaščito.

Katero vrsto bencina uporabiti?

Uporabljajte izključno neosvinčeni bencin E5. Rezervoarja ne polnite več kot 2,5 cm pod odprtino, da pustite prostor za raztezanje. Dolivajte na prostem, ko je motor hladen.

Kako očistiti motokultivator po uporabi?

Zemljo in umazanijo sperite z vrtno cevjo. Odstranite travo z rotorja. Očistite številko šasije z vlažno krpo. Ne uporabljajte visokotlačnega čistilnika.

Kateri deli so zajeti v garancijo?

2-letna garancija (zasebna uporaba) krije napake v materialu in izdelavi. Normalna obraba (rezila, jermeni) in poškodbe zaradi nepravilnega vzdrževanja, predelave ali preobremenitve niso kriti.

Kako sestaviti krmilo in dodatke?

Pritrdite spodnje krmilo s priloženimi vijaki, nato zgornje krmilo. Namestite ročico sklopke, ploščo in upravljalnik plina. Dodajte stranske zaščite (potekajo pod telesom), notranja rezila in podporna kolesa ali globinski drsni.

Katero zaščitno opremo nositi?

Nosite oprijeta oblačila, trdne delovne rokavice, zaščito za ušesa in nedrseče škornje z jeklenimi konicami. Izogibajte se ohlapnim oblačilom, ki bi se lahko ujela v vrtljive dele.

NAVODILA ZA UPORABO Lilli 365TG Texas

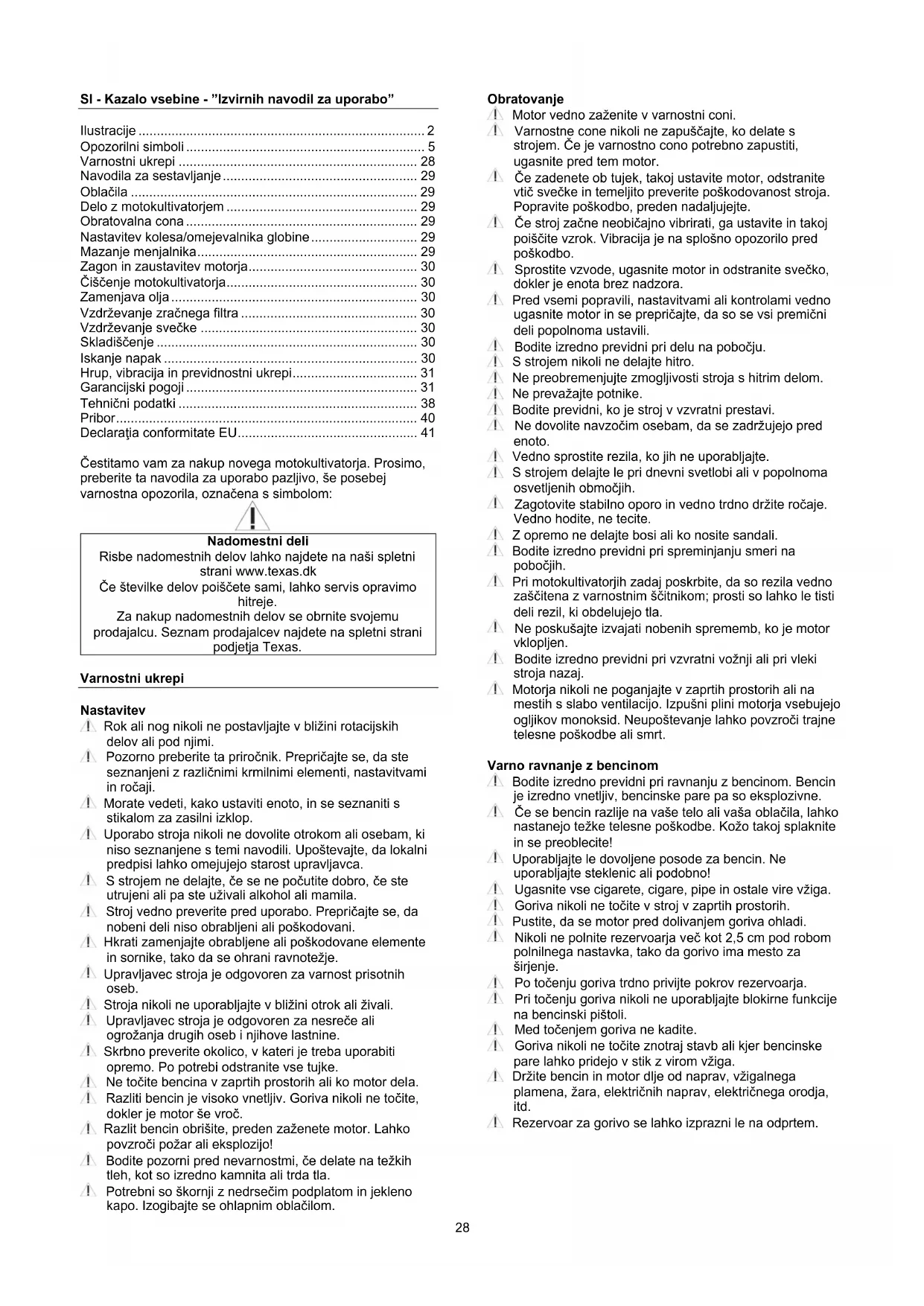

SI - Kazalo vsebine - "Izvirnih navodil za uporabo"

Ilustracije 2

Opozorilni simboli 5

Varnostni ukrepi 28

Navodila za sestavljanje 29

Oblačila 29

Delo z motokultivatorjem 29

Obratovalna cona 29

Nastavitev kolesa/omejevalnika globine 29

Zagon in zaustavitev motorja.... 30

Čiščenje motokultivatorja.... 30

Zamenjava olja 30

Vzdrževanje zračnega filtra 30

Vzdrževanje svečke 30

Skladiščenje 30

Iskanje napak 30

Hrup, vibracija in previdnostni ukrepi.... 31

Čestitamo vam za nakup novega motokultivatorja. Prosimo, preberite ta navodila za uporabo pazljivo, še posebej varnostna opozorila, označena s simbolom:

Nadomestni deli

Risbe nadomestnih delov lahko najdete na naši spletni strani www.texas.dk

Če številke delov poiščete sami, lahko servis opravimo hitreje.

Za nakup nadomestnih delov se obrnite svojemu prodajalcu. Seznam prodajalcev najdete na spletni strani podjetja Texas.

Varnostni ukrepi

Nastavitev

Rok ali nog nikoli ne postavljajte v bližini rotacijskih delov ali pod njimi.

A. Pozorno preberite ta priročnik. Prepričajte se, da ste seznanjeni z različnimi krmilnimi elementi, nastavitvami in ročaji.

Morate vedeti, kako ustaviti enoto, in se seznaniti s stikalom za zasilni izklop.

A. Uporabo stroja nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili. Upoštevajte, da lokalni predpisi lahko omejujejo starost upravljavca.

⚠ S strojem ne delajte, če se ne počutite dobro, če ste utrujeni ali pa ste uživali alkohol ali mamila.

Stroj vedno preverite pred uporabo. Prepričajte se, da nobeni deli niso obrabljeni ali poškodovani.

Hkrati zamenjajte obrabljene ali poškodovane elemente in sornike, tako da se ohrani ravnotežje.

Stroja nikoli ne uporabljajte v bližini otrok ali živali.

Upravljavec stroja je odgovoren za nesreče ali ogrožanja drugih oseb i njihove lastnine.

⚠ Skrbno preverite okolico, v kateri je treba uporabiti opremo. Po potrebi odstranite vse tujke.

Ne točite bencina v zaprtih prostorih ali ko motor dela.

Razliti bencin je visoko vnetljiv. Goriva nikoli ne točite, dokler je motor še vroč.

⚠ Razlit bencin obrišite, preden zaženete motor. Lahko povzroči požar ali eksplozijo!

⚠ Bodite pozorni pred nevarnostmi, če delate na težkih tleh, kot so izredno kamnita ali trda tla.

⚠ Potrebni so škornji z nedrsečim podplatom in jekleno kapo. Izogibajte se ohlapnim oblačilom.

Obratovanje

! Motor vedno zaženite v varnostni coni.

Varnostne cone nikoli ne zapuščajte, ko delate s strojem. Če je varnostno cono potrebno zapustiti, ugasnite pred tem motor.

Če zadenete ob tujek, takoj ustavite motor, odstranite vtič svečke in temeljito preverite poškodovanost stroja. Popravite poškodbo, preden nadaljujejte.

Če stroj začne neobičajno vibrirati, ga ustavite in takoj poiščite vzrok. Vibracija je na splošno opozorilo pred poškodbo.

Sprostite vzvode, ugasnite motor in odstranite svečko, dokler je enota brez nadzora.

Pred vsemi popravili, nastavitvami ali kontrolami vedno ugasnite motor in se prepričajte, da so se vsi premični deli popolnoma ustavili.

! Bodite izredno previdni pri delu na pobočju.

S strojem nikoli ne delajte hitro.

1 Ne preobremenjujte zmogljivosti stroja s hitrim delom.

! Ne prevažajte potnike.

! Bodite previdni, ko je stroj v vzvratni prestavi.

! Ne dovolite navzočim osebam, da se zadržujejo pred enoto.

! Vedno sprostite rezila, ko jih ne uporabljajte.

S strojem delajte le pri dnevni svetlobi ali v popolnoma osvetljenih območjih.

! Zagotovite stabilno oporo in vedno trdno držite ročaje. Vedno hodite, ne tecite.

! Z opremo ne delajte bosi ali ko nosite sandali.

Bodite izredno previdni pri spreminjanju smeri na pobočjih.

Pri motokultivatorjih zadaj poskrbite, da so rezila vedno zaščitena z varnostnim ščitnikom; prosti so lahko le tisti deli rezil, ki obdelujejo tla.

Ne poskušajte izvajati nobenih sprememb, ko je motor vklopljen.

! Bodite izredno previdni pri vzvratni vožnji ali pri vleki stroja nazaj.

Motorja nikoli ne poganjajte v zaprtih prostorih ali na mestih s slabo ventilacijo. Izpušni plini motorja vsebujejo ogljikov monoksid. Neupoštevanje lahko povzroči trajne telesne poškodbe ali smrt.

Varno ravnanje z bencinom

! Bodite izredno previdni pri ravnanju z bencinom. Bencin je izredno vnetljiv, bencinske pare pa so eksplozivne.

Če se bencin razlije na vaše telo ali vaša oblačila, lahko nastanejo težke telesne poškodbe. Kožo takoj splaknite in se preoblecite!

! Uporabljajte le dovoljene posode za bencin. Ne uporabljajte steklenic ali podobno!

! Ugasnite vse cigarette, cigare, pipe in ostale vire vžiga.

Goriva nikoli ne točite v stroj v zaprtih prostorih.

! Pustite, da se motor pred dolivanjem goriva ohladi.

Nikoli ne polnite rezervoarja več kot 2,5 cm pod robom polnilnega nastavka, tako da gorivo ima mesto za širjenje.

Po točenju goriva trdno privijte pokrov rezervoarja.

Pri točenju goriva nikoli ne uporabljajte blokirne funkcije na bencinski pištoli.

Goriva nikoli ne točite znotraj stavb ali kjer bencinske pare lahko pridejo v stik z virom vžiga.

Držite bencin in motor dlje od naprav, vžigalnega plamena, žara, električnih naprav, električnega orodja, itd.

⚠️ Rezervoar za gorivo se lahko izprazni le na odprtem.

Vzdrževanje in skladiščenje

Za vzdrževanje in čiščenje, zamenjavo orodij in pri transportu brez lastne motorne moči se motor mora ugasniti.
⚠ Redno preverite, da so vsi vijaki in matice dobro zategnjeni. Po potrebi jih zategnite.
Pred skladiščenjem v zaprtih prostorih ali pod pokrovom se mora motor popolnoma ohladiti.
Če stroja ne uporabljate dlje časa, upoštevajte navodila v tem priročniku.
! Varnostne oznake in oznake z navodili vzdržujte ali pa jih po potrebi zamenjajte.
! Uporabljajte samo originalne nadomestne dele ali pribor. Pri uporabi neoriginalnih delov ali pribora preneha veljati odgovornost za izdelek.
⚠ Zamenjajte poškodovane dušilce.

Različno

Menjalniki se dostavljajo dobro podmazani. Toda vedno se prepričajte, da so pred uporabo dobro podmazani.
⚠ Motor ni vnaprej napolnjen z oljem.
Tovarniško nameščeni krmilni elementi, kot so npr. na ročaju montirani kabli sklopke, se ne smejo odstranjevati ali razkrivati.
⚠️ Rezervoar za gorivo izpraznite le na odprtem prostoru. Bencin je izredno vnetljiv, bencinske pare pa so eksplozivne.
⚠️ Poskrbite, da je stroj med transportom na tovornjaku s kesonom in pd. dobro zavarovan.
Med ugasnitvijo motorja zaprite dušilko in zaprite ventil za dovod goriva.

Navodila za sestavljanje

Sledite korakom na sliki:

(Dejanski model lahko odstopa od prikazane ilustracije.)

1. Vsebina embalaže

A. Motokultivator s Zunanja rezila
B. Zgornji roča
C. Ročaj sklopke
D. Spodnji deli krmilnega droga
E. Globinski drsnik / Podporna kolesa
F. Plin nadzor
G. Plošča
H. Bočni ščitniki (Lilli 360/365)
I. Podaljševalna rezila (Lilli 360/365)

1. Pritrdite spodnji del krmilnega droga. Za pritrditev uporabljajte priložene nastavke in vijake.

2. Pritrdite zgornji roča. Uporabite priloženi montažni komplet v skladu s prikazom.

3. Montirajte ročaj sklopke in plin nadzor, kot je prikazano na sliki. Samo Lilli 340/360.

4. Montirajte ročaj sklopke, plošča in plin nadzor, kot je prikazano na sliki. Samo Lilli 345/365.

5. Montirajte bočne ščitnike s pomočjo priloženih vijakov in matic. Bodite pozorni na to, da se bočni ščitnik mora montirati pod telesom motokultivatorja.

6. Montirajte podaljševalna rezila s pomočjo razcepk in zatičev.

7. Podporna kolesa pritrdite z vijakom in zatičem.

8. Podporna kolesa se lahko obračajo, tako da delujejo kot globinsko drsenje. Globino lahko prilagodit.

Napolnite motor z oljem.

Za več podrobnosti glejte poglavje Zamenjava olja.

Oblačila

Nosite med delom z napravo ozka delovna oblačila, trde delovne rokavice, naušnike ter nedrseče čevlje z jeklenimi kapami.

Delo z motokultivatorjem

⚠ Poskrbite, da naprava pred zagonom stoji na ravnih tleh in da so oporna kolesa spuščena.
Pred uporabo stroja odstranite vse tujke, ki se nahajajo v bližini. Kamni, steklo, veje in podobni predmeti lahko poškodujejo napravo. Potem preverite zategnjenost vseh vijakov na motokultivatorju.
Zaženite motor v skladu s spodnjimi navodili. Oddaljite se od vseh premičnih delov stroja.
Ne poskušajte naprave premikati na nestrokoven način, ko motor dela.

Motokultivator je namenjen za uporabo v zelenjavnih vrtovih in cvetličnih gredah. Pred zagonom skrbno preberite navodila za uporabo in se predvsem seznanite z zagonom in zaustavljanjem naprave.

Sl. 10: Za uporabo črnega ročaj sklopke najprej morate aktivirati upravljalni drog. Z nagibanjem upravljalnega droga na desno ali levo stran ter aktiviranjem črnega vzvoda se bo motokultivator premikal naprej ali nazaj.

Bodite pozorni med premikanjem nazaj. Pomembno je, da bo področje očiščeno od vseh ovir pred premikanjem nazaj. Motokultivatorja nikoli ne premikajte nazaj ob steni, drevesu ali katerikoli drugi trdni oviri.

Samo model Lilli 345Tg in 365TG imata vzvratno prestavo

Obratovalna cona

Pri vklopljenem motorju ne smete zapuščati obratovalne cone označene s sliko 12. Če je zapuščanje te cone potrebno (npr. ker želite montirati en del pribora), morate najprej izklopiti motor.

Motokultivator se praviloma mora dva do trikrat iz različnih razlogov peljati preko določenega področja. Nikoli ne delajte v zelo mokrih tleh, ker se sicer oblikujejo grude, ki se težko zdrobijo.

Nastavitev kolesa/omejevalnika globine

Sl. 8: Pri transportu stroja uporabite podporna kolesa.

Sl. 9: Omejevalnik globine se lahko nastavi na različne globine. Koliko globlje sedi v tleh, toliko globlje se rezila vkopajo in toliko počasneje napreduje stroj. Z nastavitvijo pravilne delovne globine si lahko delo značilno olajšate.

Omejevalnik globine je treba vedno optimalno nastaviti za trenutne talne razmere. Optimalno delovno globina lahko ugotovite s preizkusi.

Mazanje menjalnika

Proizvajalec je menjalnik trajno podmazal, zato menjalnika nikoli ne odpirajte.

Pozor: Pred uporabo vedno preverite nivo olja!

Nivo olja se mora vedno nahajati med oznako min. in maks. na palici za merjenje olja. Vedno uporabljajte olje SAE-30 (0,45 l.). Uporabljajte le neosvinčeni bencin z E5. Rezervoarja za gorivo se nikoli ne sme prenapolniti.

Opozorilo: Med zagonom motorja se nikoli ne nahajajte v črtasti coni! Motor vedno zaganjajte iz točkaste obratovalne cone. Glejte sl. 13.

Zagon motorja

1. Nastavite upravljalni element gas na vzvodu na maks. Glejte sl. 11/14
2. Postavite čok na maks. Da čok odprete, premaknite vzvod do konca na levo. Čok ni potreben, će je motor vroč. Glejte sl. 15
3. Povlecite zagonsko vrv, da zaženete motor. Zagonsko vrv potem vedno ročno vrnite v motor. Glejte sl. 16
4. Po zagonu motorja nastavite čok na minimum (do konca na desno). Rahlo pritisnite vzvod za plin.

Zaustavitev motorja

1. Nastavite vzvod za plin na "počasi" in pustite, da motor dela pribl. 30 sekund.
2. Ko se motor nahaja v prostem teku, do konca ustavite plin.

Med uporabo lahko krmilni vzvod vibrira. Zato priporočamo odmora na vsakih 30 minuttes.

Čiščenje motokultivatorja

Motokultivator je po uporabi treba očistiti. Sperite zemljo in umazanijo ter odstranite ostanke trave z gredi. Številko šasije lahko obrišete le z vlažno krpo, da preprečite nepotrebno obrabo. Za čiščenje nikoli ne uporabljajte visokotlačnega čistilnika!

Zamenjava olja

Prvo zamenjavo olja je treba opraviti po petih obratovalnih urah. Po prvi zamenjavi olja zadošča, će olje zamenjate enkrat letno.
1. Pustite, da motor dela pet minut, tako da se segreje olje. S tem se olajša boljši pretok in popolna zamenjava olja.
2. Po 5 minutah izklopite motor. Odstranite vtič svečke. Olje izpustite, tako da odvijete vijak za izpuščanje olja. Pravočasno pripravite prestrezno posodo za staro olje. Posoda mora imeti zadostno prostornino. POZOR: Motor se sme nagniti nazaj le največ za 45 stopinj.
3. Ponovno privijte vijak za izpuščanje olja in napolnite novo olje v motor. Pred tem izvlecite palico za merjenje olja in pazite, da ne nalijete preveč olja.
4. Ponovno namestite vtič svečke.

Lahko tudi uporabite komplet za črpanje olja.

1. Izsesajte staro olje z brizgalko skozi odprtine za polnjenje. Držite gibljivo cev v oljni kadi. Odstranite staro olje v posodo.
2. Napolnite sveže olje tipa SAE-30 v motor (0,45 l.).
3. Vedno preverite nivo olja, ko je motor v vodoravnem položaju. Glejte sl. 17

Staro olje je treba varno odstraniti. Olje in komplet za črpanje olja niso sestavni del obsega dostave.

Vzdrževanje zračnega filtra

Redno preverjajte in čistite zračni filter. Če filter ni bil čiščen dlje časa, to vpliva na moč motorja in izpušne pline.

1. Očistite zračni filter preden ga odstranite.
2. Odvijte matico in snemite pokrov.
3. Sedaj pazljivo snemite zračni filter.
4. Preglejte in očistite filtra element. Zelo umazan filter zamenjajte.
5. Očistite nosilec filtra.
6. Sestavite filtra element in ga pritrdite.
7. Preverite, da so vsi sestavni elementi prravilno sestavljeni.

POMEMBNO: Nikdar ne nanašajte olja na vložek zračnega filtra.

Vzdrževanje svečke

• Odstranite vtič svečke.
- Odstranite umazanijo in ostanke na svečki s krtačo.
• Sprostite svečko s ključem za svečko.
- Preverite izolacijo.
• Očistite svečko z jekleno krtačo.
- Izmerite oddaljenost med elektrodami. Pazite na to, da elektrode ne poškodujete. Razdalja mora znašati 0,7 do 0,8 mm.
- Če je svečka poškodovana, jo zamenjajte z novo.
- Ponovno namestite svečko.
- Ponovno namestite vtič svečke.

Skladiščenje

• Če naprave ne uporabljate dlje časa, je v interesu daljše življenjske dobe potrebno upoštevati naslednje točke.
• Uporabite vrtno cev za spiranje zemlje in umazanije. Odstranite travo, itd. z gredi rotorja. Številko šasije lahko obrišete le z vlažno krpo, da preprečite nepotrebno obrabo. Za čiščenje nikoli ne uporabljajte visokotlačnega čistilnika!
• Obrišite motokultivator z vlažno krpo, tako da so vse površine čiste. Obrišite površine z oljnato krpo, tako da preprečite rjavenje.
  • Stroj vedno hranite na suhem, čistem mestu.

Iskanje napak

Motor se ne zažene

1. Preverite nastavitev goriva.
2. Preverite svečko.
3. Preverite, ali se v rezervoarju nahaja sveži bencin.
4. Ostala navodila za iskanje napak si oglejte v ločenih navodilih motorja.

Motor ne dela enakomerno

1. Vzvod za plin se ne sme nastaviti na maks.
2. Preverite, ali se v rezervoarju nahaja sveži bencin.

Rezila se ne obračajo

1. Preverite, ali so se med rezili zagozdili kamni.
2. Kamne sprostite tako, da odstranite rezila.
3. Preverite obratovalno stanje in nameščenost kablov.
4. Preverite obratovalno stanje in nameščenost pasa.
5. Preverite nastavitev vpenjalnika pasu.

Rezila se ne ustavijo samodejno

1. Ugasnite motor in se obrnite na prodajalca.

Hrup, vibracija in previdnostni ukrepi

1. Dolgotrajna izpostavljenost hrupu nad 85 dB (A) je škodljiva. Vedno uporabljajte naušnike, ko je stroj v uporabi.
2. Zmanjšajte hitrost obratovanja motorja, da zmanjšate vibracije in nivo hrupa.
3. Za dodatno zmanjševanje ravni hrupa uporabljajte stroj le v odprtem okolju.
4. Vibracije je mogoče zmanjšati tudi tako, da trdno držite ročaj.
5. Da ne bi ovirali druge, uporabljajte stroj le podnevi.
6. Vedno nosite tesno zapete delovne obleke, trpežne delovne rokavice, naušnike in nedrseče čevlje z jeklenimi kapicami.
7. Vsake 2 delovni uri naredite 30-minutni premor.
8. Obrabljeni pas mora zamenjati / servisirati pooblaščeni prodajalec.

Garancijski pogoji

Garancijski rok je 2 leti za zasebne končne uporabnike v državah EU. Izdelki, prodani za komercialno uporabo, imajo garancijsko obdobje 1 leta.

Garancija zajema materialne in / ali proizvodne napake.

Omejitve in zahteve

Garancija NE pokriva normalno obrabe in zamenjavo obrabljenih delov.

Obrabni deli, ki jih garancija ne pokriva več kot 12 mesecev:

• Kabli
• Jermeni
• Stikala
• Membrane / tesnila / cevi za gorivo
• Svečke
  • Motorne tekočine (olje, bencin)
• Filtri
• Zagonsko vrv

- Različne vrste rezil za uporabo v travi, tleh in snegu, drevesa, grmovja itd.

Če boste zaganjali motor brez dodanega motornega olja lahko motor poškodujete in ga kasneje ne bo mogoče popraviti in zato ne bo pokrit z garancijo.

Garancija ne pokriva okvar ali napak, ki jih povzroča:

• Pomanjkanje servisiranja in vzdrževanja
• Strukturne spremembe
• Izpostavljenost neobičajnim zunanjim pogojem
• Poškodbe karoserije, zaščite, plošč itd.
• Če je naprava nepravilno uporabljena ali preobremenjena
• Napačna uporaba olja, bencina ali drugih tekočih vrst, ki niso priporočene v uporabniškem priročniku
• Slab ali umazan bencin, kar povzroči kontaminacijo sistema za gorivo
• Uporaba neoriginalnih rezervnih delov.
  • Druge pogoje, kjer Texas ni odgovoren

Če je primer za garancijski zahtevek, za vsak primer posebej odloči pooblaščen servis.

* Pridržujemo si pravico do sprememb pogojev in ne prevzemamo odgovornosti za morebitne napake.
