Lilli 534TG - Motorhacke Texas - Kostenlose Bedienungsanleitung

Produkttyp	Motorhacke
Marke	Texas
Modell	Lilli 534TG
Abmessungen (L × B × H)	1210 × 620-850 × 1240 mm
Gewicht	52,5 kg
Motor	Texas TG715, 208 cm³, 4,0 kW bei 3600 U/min
Kraftstoff	Bleifreies Benzin E5
Arbeitsbreite	36 bis 85 cm
Arbeitstiefe	33 cm
Messerumdrehungsgeschwindigkeit	150 bis 160 U/min
Anzahl Vorwärtsgänge	1
Anzahl Rückwärtsgänge	1
Schallleistungspegel	101 dB(A)
Schalldruckpegel	81 dB(A)
Vibrationsniveau	4,7 m/s² (K=2,4 m/s²)
Getriebeschmiermittel	Multifak EP-1 (werksgeschmiert, nicht öffnen)
Empfohlenes Motoröl	SAE-30
Zündkerzenabstand	0,7 bis 0,8 mm
Verfügbares Zubehör	Seitenschutz, Vertikutierer, Schiebeschürze, Egge, Rechen, Häufelpflug, Krallen, Schneeschild, Schneeketten, Gewichte, Zwischenmesser, Räder, Anhängerkupplung
Ölwechselwartung	Nach 5 Stunden Einlaufzeit, dann einmal jährlich
Reinigung	Mit Gartenschlauch, Hochdruckreiniger vermeiden
Lagerungszeit	Spülen und trocknen, trocken lagern
Ersatzteile	Erhältlich auf www.texas.dk

Häufig gestellte Fragen - Lilli 534TG Texas

Wie starte ich die Motorhacke Texas Lilli 534TG?

Stellen Sie sicher, dass der Ölstand korrekt ist. Stellen Sie den Gashebel auf Maximum und die Drosselklappe ganz nach links (außer bei warmem Motor). Ziehen Sie am Starterkabel. Sobald der Motor läuft, reduzieren Sie die Drosselklappe und betätigen Sie den Gashebel.

Welches Öl für den Motor verwenden?

Verwenden Sie Öl SAE-30. Überprüfen Sie den Ölstand vor jedem Gebrauch mit dem Messstab; er muss zwischen den Markierungen MIN und MAX liegen.

Wie stelle ich den Tiefenanschlag ein?

Ziehen Sie den Anschlag nach hinten und oben auf die gewünschte Höhe, stellen Sie ihn dann senkrecht, sodass er in eine Rastung einrastet. Die Tiefe beeinflusst die Vorschubgeschwindigkeit und die Qualität der Bodenbearbeitung.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie rutschfeste Stiefel mit Stahlkappen, Handschuhe und Gehörschutz. Halten Sie Ihre Hände von rotierenden Teilen fern. Verlassen Sie nicht den Sicherheitsbereich, während der Motor läuft. Stoppen Sie den Motor vor Einstellungen oder Wartung.

Wie pflege ich den Luftfilter?

Bürsten Sie den Papierfilter mit einer weichen Bürste. Waschen Sie das Schaumstoffkissen in warmem Seifenwasser, drücken Sie es aus und lassen Sie es trocknen. Befeuchten Sie es mit einigen Tropfen SAE-30-Öl, bevor Sie es wieder zusammenbauen.

Wie wechsle ich das Motoröl?

Lassen Sie den Motor 5 Minuten warmlaufen, schalten Sie ihn aus und entfernen Sie den Zündkerzenschutz. Schrauben Sie die Ölablassschraube ab und lassen Sie das Öl in einen Behälter ab. Neigen Sie den Motor um weniger als 45°. Schrauben Sie wieder ein, fügen Sie neues SAE-30-Öl hinzu und überprüfen Sie den Stand.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Kraftstoffhebel richtig eingestellt ist, die Zündkerze in gutem Zustand ist und der Tank frisches Benzin enthält. Konsultieren Sie die separate Anleitung des Motors für weitere Fehlerbehebung.

Welches Zubehör ist für diese Motorhacke erhältlich?

Seitenschutz, Vertikutierer, Schiebeschürze, Egge, Rechen, Häufelpflug, Krallen, Schneeschild, Schneeketten, Gewichte, Zwischenmesser, Räder und Anhängerkupplung.

Wie reinige ich die Motorhacke nach Gebrauch?

Spülen Sie Erde und Schmutz mit einem Gartenschlauch ab. Entfernen Sie Gras und andere Rückstände von der Rotorwelle. Reinigen Sie das Chassis mit einem feuchten Tuch. Verwenden Sie keinen Hochdruckreiniger.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.texas.dk erhältlich. Sie können auch die Texas-Händler kontaktieren. Halten Sie die Artikelnummer bereit für einen schnelleren Service.

BEDIENUNGSANLEITUNG Lilli 534TG Texas

DE Bedienungsanleitung

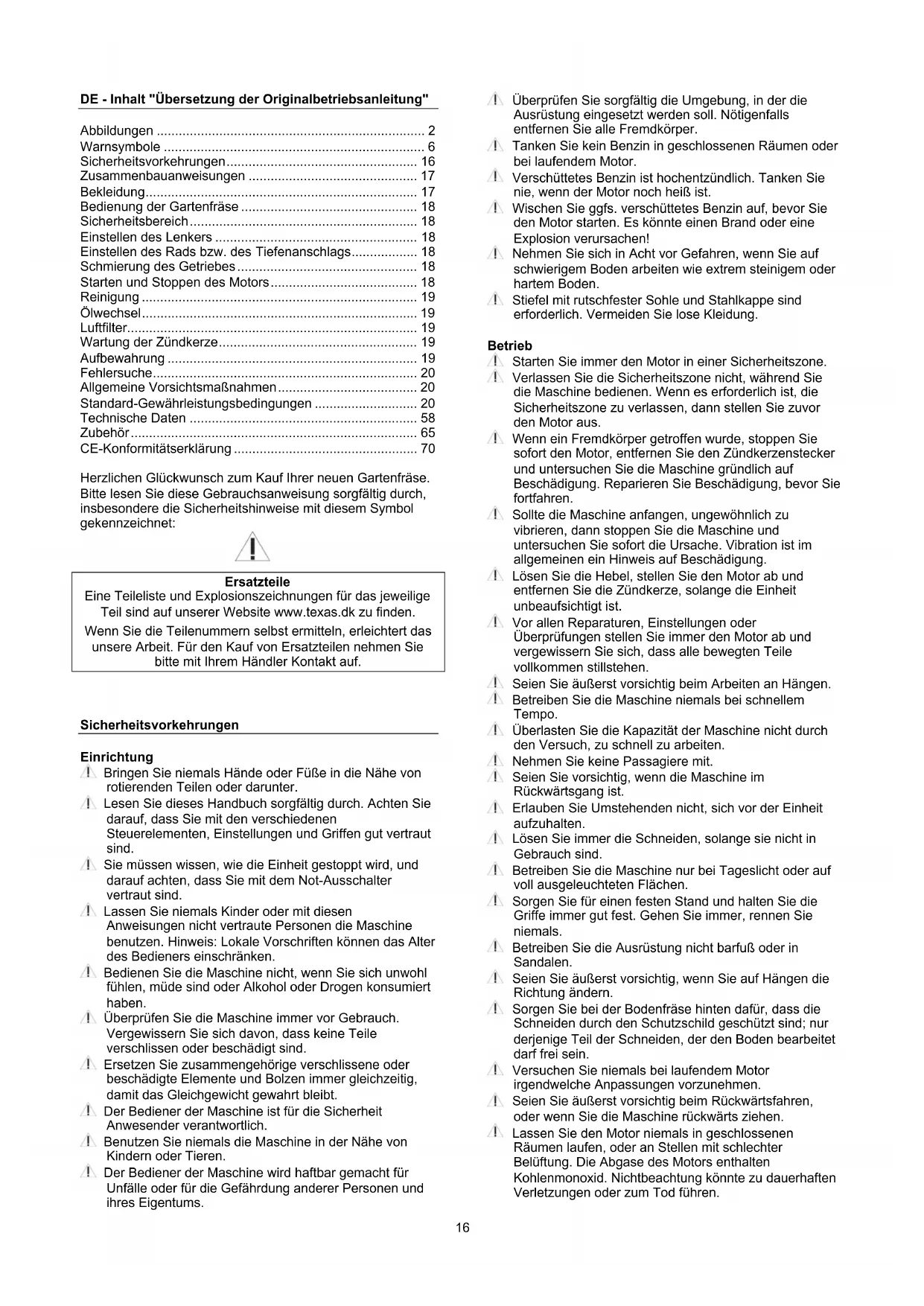

DE - Inhalt "Übersetzung der Originalbetriebsanleitung"

Abbildungen 2

Warnsymbolole 6

Sicherheitsvorkehrungen 16

Zusammenbauanweisungen 17

Bekleidung 17

Bedienung der Gartenfrase 18

Sicherheitsbereich 18

Einstellen des Lenkers 18

Einstellen des Rads bzw. des Tiefenanschlags 18

Schmierung des Getriebes 18

Starten und Stoppen des Motors 18

Reinigung 19

Olwechsel 19

Luftfilter. 19

Wartung der Zündkerze 19

Aufbewährung 19

Fehlerische 20

Allgemeine Vorsichtsmaßnahmen 20

Standard-Gewährleistungsbedingungen 20

Technische Daten 58

Zubehor 65

CE-Konformitätserklarung 70

Herzlichen Glückwunsch zum Kauf ihrer neuen Gartenfräse.
Bitte lessen Sie diese Gebrauchsanweisung sorgfältig durch, insbesondere die Sicherheitshinweise mit thisem Symbol gekennzeichnet:

Ersatzteile

Eine Teileliste und Explosionszeichnungen für das jeweilige Teil sind auf unserer Website www texas.dk zu finden.

Wenn Sie die Teilenummern selbst ermittelt, erreichtert das unsere Arbeit. Für den Kauf von Ersatzteilen nehmen Sieitte mit Ihr hem Handler Kontakt auf.

Sicherheitsvorkehrungen

Einrichtung

4 Bringen Sie niemals Hände oder FüBe in die Näre von rotierenden Teilen oder darüber.
4 Lesen Sie diesen Handbuch sorgfältig durch. Achten Sie daraufuf, dass Sie mit den verschiedene Steuerelementen, Einstellungen und Griffen gut vertraut sind.
Si meussen wissen, wie die Einheit gestopt wird, und darauf auf achten, dass Sie mit dem Not-Ausschalter vertraut sind.
Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschranken.
Bedieren Sie die Maschine nicht, wenn Sie sich unwohl führten, mäde sind oder Alkohol oder Drogen konsumiert haben.
Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich davon, dass keine Teile verschlüssen oder beschädigt sind.
1 Ersetzen Sie zusammengehörige verschissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt.
Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich.
Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren.
1 Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums.

Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfern den Sie alle Fremdkörper.
Tanken Sie kein Benzin in geschlossenen Räumen oder bei laufendem Motor.
Verschüttetes Benzin ist hochentzündlich. Tanken Sienie, wenn der Motor noch heiß ist.
Wischen Sie ggfs. verschüttetes Benzin auf, bevor Sie den Motor starten. Es konnte einen Brand oder eine Explosion verursachen!
! Nehmen Sie sich in Acht vor Gefahren, wenn Sie auf schwierigem Boden arbeiten wie extrem steinigem oder hartem Boden.
Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung.

Betrieb

1. Starten Sie immer den Motor in einer Sicherheitszone.
   1 Verlassen Sie die Sicherheitszone nicht, während Sie die Maschine bedieren. Wenn es erforderlich ist, die Sicherheitszone zu verlassen, dann stellen Sie zuvor den Motor aus.
   ! Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfern den Sie den Zündkerzenstecker und entsprechenden Sie die Maschine gründlich auf Beschädigung. Reparieren Sie Beschädigung, bevor Sie fortfahren.
   Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, dann stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im allgemeinen ein Hinweis auf Beschädigung.
   Lösen Sie die Hebel, stellen Sie den Motor ab und entfernen Sie die Zündkerze, solange die Einheit unbeaufsichtigt ist.
   Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissem Sie sich, dass alle bewegten Teile vollkommen stillstehen.
   1 Seien Sie außerst vorsichtig beim Arbeiten an Hangen.
   ! Betreiben Sie die Maschine niemals bei schnellem Tempo.
2. Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten.
   ! Nehmen Sie keine Passagiere mit.
   Seien Sie vorsichtig, wenn die Maschine im Rückwärtsgang ist.
   Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten.
   Lösen Sie immer die Schneiden, solange sie nicht in Gebrauch sind.
   Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen.
   Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Gehen Sie immer, rennen Sie niemals.
   ! Betreiben Sie die Ausrüstung nicht barfuß oder in Sandalen.
   1 Seien Sie äußert vorsichtig, wenn Sie auf Hängen die Richtungändern.
   Sorgen Sie bei der Bodenfräse halten darauf, dass die Schneiden durch den Schutzschild geschützt sind; nur derjenige Teil der Schneiden, der den Bodenbearbeitet damit frei sein.
   Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen.
   Seien Sie außerst vorsichtig beim Rückwartsfahren, oder wenn Sie die Maschine ruckwartsziehen.
   1 Lassen Sie den Motor niemals in geschlossenen Räumen laufen, oder an Stellen mit schlechter Belüftung. Die Abgase des Motors enthalten Kohlenmonoxid. Nichtbeachtung können zu dauerhaften Verletzungen oder zum Tod führen.

Sicherer Umgang mit Benzin

1 Seien Sie außerst vorsichtig beim Umgang mit Benzin. Benzin ist außerst rechtentzündlich und Benzindampfe sind explosiv.
1. Wenn Benzin auf ihren Körper oder auf ihre Kleidung verschüttet wird, konnen schwere Verletzungen auftreten. Spüssen Sie sofort Ihr Haus und wechseln Sie ihre Kleidung!
1. Verwenden Sie nur zugelassene Benzinbehälter.
Verwenden Sie keine Getränkeflaschen oder ähnliches!
Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen.
1 Betanken Sie die Maschine niemals in geschlossenen Räumen.
1 Lassen Sie die Maschine vor dem Betanken auskühlen.
Fullen Sie den Tank niemals mehr als bis 2,5 cm unter dem Rand des Einfüllstutzens, so dass der Kraftstoff Platz zur Ausdehnung hat.
Schlieben Sie den Tankdeckel gut nach dem Betanken.
1 Verwenden Sie beim Betanken niemals die Feststellfungtion der Tankpistole.
1 Rauchen Sie nicht beim Betanken.
1 Betanken Sie niemals innerhalb von Gebäuden oder wo Benzindämpfe auf eine Zündquelle treffen können.
Halten Sie Benzin und Motor entfern't von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw.
1 Der Kraftstofftankarf Nur im Freien entleert werden.

Wartung und Aufbewährung

Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt werden.
Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie nichtigenfalls an.
Vor dem Lager in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein.
1. Wenn die Maschine einige Zeit lang nicht benutzt wurde, beachten Sieitte die Anleitungen in dieser Bedienungsanleitung.
Halten Sie die Sicherheits- und Hinweissschilder intakt oder ersetzen Sie sie notigenfalls.
Verwenden Sie nur Originalersatzteile oder -zubehör. Bei Verwendung von Nicht-Originalteilen oder -zubehör erlischt die Produktthaftung.
1 Ersetzen Sie schadhafte Schalldampfer.

Verschiedenes

Das Getriebe ist bei Lieferung gut geschmiert. Stellen Sie aber vor jeder Verwendung sicher, dass es gut geschmiert ist.
1 Der Motor wird nicht mit Öl vorgefüllt.
1 Werksitig montierte Steuerelemente, wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernrt oder freigelegt werden.
Entleeren Sie den Kraftstofftank nur im Freien. Benzin ist außerst leicht entzündlich und Benzindampfe sind explosiv.
1. Stellen Sie safer, dass die Maschine beim Transport auf einem Pritschenwagen o.a. gut geschichert ist.
Schlieben Sie die Drossel beim Abstellen des Motors und schlieben Sie das Kraftstoffventil.

Zusammenbauanweisungen

Bitte folgen Sie den Schritten in de Abbildung: (Das aktuelle Modell kann von der Abbildung abweichen)

1. Inhalt der Verpackung:

A. Messer innere
B. Bodenhacke mit Kabeln und Stutzrad
C. Messer ässere
D. Seitenschutz
E. Lenkstange (Nur Lilli 572/575)
F. Hacksporn
G. Montagebeschlag für Lenker (Nur Lilli 572/575)
H. Unterer Teile des Lenkers (Nur Lilli 534/535)
I. Lenkstange (Lilli 534/535)

1. Nur das Modell Lilli 534/535:

Enunte tele des Lenkers mittels der mitgelieferten Bolzenbefestigen.

Den Lenker mittels der mitgelieferten Schrauben und Handrader befestigen

1. Nur das Modell Lilli 572/575:
   Den Griff in die Halterung (1-G) befestigen mit Handrad befestigen. Hinweis: Sicheren Sie sich, dass der Bolzen durch die Feder gehen.
2. Montieren Sie den Kupplungsgriff und den Gaszug wie in der Abbildung gezeigt.
3. Montieren Sie den Seitenschutz mit dem mit gelieferten Bolzen und Mutter. Hinweis Der Seitenschutz muss unter dem Bodenhacke Körper montiert werden.
4. Montieren Sie den Messern mit dem Splint und Bolzen.
5. Befestigen Sie der Tiefenanschlag mit dem Splint und Bolzen.
6. Montieren Sie der Lenkerabdeckung (Nur Lilli 572/575)

Öl und Benzin gemäß Motor-Bedienungsanleitung auffüllen.

Bekleidung

Tragen Sie bei der Arbeit mit dem Gerät enganliegenden Arbeitsbekleidung, robuste Arbeitshandschuhe, einen Gehorschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen.

Kontrollieren Sie vor der Inbetriebnahme, dass das Gerät auf ebenem Boden stehen und die Stützräder heruntergelassen wurden
Alle in der Höhe befindlichen Fremdkörper sind zu entfernen. Steine, Glas, Zweige und ähnliche Gegenstände konnen das Gerät beschädigten. Danach alle Schrauben auf festen Sitz überprüfen.
Starten Sie den Motor (vgl. nachstehende Anleitung). Halten Sie sich von allen beweglichen Maschinenteilen fern.
Versuchen Sie bei laufendem Motor nicht, das Gerät auf unsachgemäß Weise zu bewegen.

Die Gartenfräse wird zur Kultivierung von Gemüsegäten und Blumenbeeten verwendet. Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch und machen Sie sich insbesondere mit dem Starten und Stoppen des Geräts vertraut.

Abb 9: Um den schwarzen Kupplungsgriff zu betätigten, muss zunachst der Steuerhebel aktiviert werden. Wenn Sie den Steuerhebel nach rechts oder links kippen und dann den schwarzen Griff aktivieren, fahrth die Gartenfrase vorwarts oder rückwarts. Um die Richtung zuändern, setzen Sie den Griff los, stellen Sie den Schalter auf die neue gewünschte Richtung und aktivieren Sie den Griff.

Seien Sie vorsichtig beim Rückwartsfahren. Es ist wichtig, dass vor dem Rückwartsfahren alle Hindernisse aus der Gegend beseitigt sind. Fahren Sie die Gartenfrase niemals ruckwarts gegen eine Wand, einen Baum oder ein anderes feststehendes Hindernis.

Sicherheitsbereich

Bei laufendem Motor dürfen Sie den Sicherheitsbereich (in der Abbildung rot markiert) Abb 11. nicht verlassen. Soltte ein Verlassen these Bereichs erforderlich sein (z.B., weil Sie ein Zubehörteil montieren wollen), müssen Sie zuerst den Motor ausschalten.

In der Regel muss die Fräse zwei-bis dreimal aus verschieden Richtungen über einen Bereich geführt werden. Arbeiten Sie nicht in sehr nasser Erde, da sich sonst Schollen bilden, die schwer aufzubrechen sind.

Einstellen des Lenkers

Nur das Modell Lilli 572/575, Abb 13. Der Lenkerwinkel lassst sich mit den beiden Handrädern einstellen. Insgesamt sind drei Positionen einstellbar. Für den Transport lassst sich der Lenker nach vorn klappen. Achtung Achten Sie darauf, dass die Bowdenzüge nicht eingeklemmt werden.

Einstellen des Rads bzw. des Tiefenanschlags

Abb. 14: Die Motorhackle wird mit montierten Stützrädern gefleiert. Sie können auf die gewünschte Höhe eingestellt werden, indem der Feststellhebel (A) gezogen und der Ring nach oben oder unter bewegt wird. Der Radring kann verwendet werden, um die Maschine bei der Arbeit zu stabilisieren und verhindert, dass die Maschine in weicher Erde umkippt.

Abb. 15. Der Bremssporn kann auf drei verschiedene Arbeitstiefen eingestellt werden. Je tiefer der Bremssporn in der Erde sitzt,esto tiefer graben sich die Messer ein und desto langsamer ist der Vortrieb der Maschine.Die richtige Bearbeitungstiefe erleichtert ihre Arbeit.Die richtige Bearbeitungstiefe hangt vom Boden ab; wir empfehlen Ihnen, mehrere Versuche durchzufuhren, um hersauszufunden, wie tief der Bremssporn liegen sollte, damit Sie in Ihrboden optimal arbeiten konnen.

Um den Bremssporn einzustellen, mussen Sieihn zurück und nach obenziehen, bis die gewünschte Höhe gefunden ist. Bringen Sie den Bremssporn senkrecht an, und er rastet ein.

Schmierung des Getriebes

Das Getriebe ist dauerhaft vom Hersteller geschmierte worden, öffnen Sie niemals das Getriebegehause.

Starten und Stoppen des Motors

ACHTUNG: Vor dem Einsatz immer den Ölstand kontrollieren!

Der Ölfällstand muss zwischen der Mindest- und der Höchstkürzung auf dem Ölpeilstab liegen. Verwenden Sie ausschließlich Öl des Typs SAE-30 und Benzin des Typs „Super Bleifrei" (E5). Der Benzintank darf auf keinen Fall überfällig werden.

Achtung: Befinden Sie sich nie in der gestrichelten Zone, wenn Sie den Motor starten! Starten Sie immer den Motor von der gepunkteten Sicherheitszone aus. Siehe Abb. 12

Start Siehe Abb. 10

1. Stellen Sie den Gaszug (C) auf Schnell.
2. Choke auf Schnell stellen. Um Choke zu öffnen. Hebel ganz nach links schieben. Der Choke wird nicht benötigt, wenn der Motor bereits warm ist.
3. Ziehen Sie am Starteril, um den Motor zu starten.
   Führten Sie anschließend immer das Starteril manuell darüber in den Motor.
4. Nach Starten des Motors, den Choke schlieben und Gashebel leicht drucken.

Stoppen

1. Stellen Sie den Gaszug auf Langsam und halten Sie den Motor 30 Sekunden laufen
2. Stellen Sie (im Leerlauf) den Gaszug auf "stop".

Im laufenden Betrieb kann der Lenker vibrieren.
Sie sollen denaher alle 30 Minuten eine Pause
machen. Reinigung der Gartenfrase

Wichtig - Einstellung von Bowdenzügen vor Gebrauch:

1. Starten Sie den Motor von der Gartenfrase und haben Sie die Messer so an, dass sie den Boden nicht berühren.
2. Betätigten Sie den Kupplungshebel langsam (vorwärts und rückwärts), um den Punkt zu finden, an dem sich die Messer zu drehen beginnen - und messen Sie dann

an thisem Punkt den Abstand zwischen Lenkergriff kante und Kupplungshebel. Siehe Abb. 16+17

Es wird empfohlen, 2 Personen zu sein, um dies durchzufahren.

Einer, der den Gartenfrasehalt und den Kupplungshebel aktiviert und einer, der den Bowdenzug justiert.

Vorwarts:

Der Vorwartsriemen muss zuerst aktiviert werden (die Messer beginnen sich zu drehen), wenn sich der Kupplungsriff 80 mm über dem Lenkergriff befindet. Dadurch wird verhindert, dass der Riemen auf der Riemenscheibe rutscht.

Rückwarts:

Erst wenn der Kupplungsgriff sich 30mm über dem Lenkergriff befindet, sollte der Rückwärtsgang aktiviert werden (die Messer beginnen sich zu drehen), dadurch wird verhindert, dass der Rückwärtsriemen zu straff sitzt und ungewollt aktiviert wird und dadurch warm wird und einlaufen kann.

Falls der Riemen mit einem anderen Abstand zwischen Lenkergriff und Kupplungshebel aktiviert wird, muss der vordere und/oder bereits Bowdenzug nachfolgendem Verfahren eingestellt werden:

Der Bowdenzug kann sowohl am Kupplungshebel als auch hinter der Riemenabdeckung der Maschine eingestellt werden. Siehe Abb. 18+19. Es spielte keine Rolle, an welcher Stelle es angepasst wird.

1. Losen Sie die Mutter (A)
2. Stellen Sie die Schraube (B) ein: - Im Uhrzeigersinn wird das Kabel gelockert (+) - Gegen den Uhrzeigersinn wird das Kabel gespannt (-)
3. Finden Sie die richtige Einstellung, um den empfohlenen Abstand zwischen Lenkergriff und Kupplungshebel zu erreichen.
4. Ziehen Sie die Mutter (A) fest.

Es wird empfohlen, die oben genannten Punkte nach den ersten 30 Minuten der Anwendung erneut zu überprüfen. Und wieder alle 5 Stunden (sowie vor dem ersten Start jeder Jahr). Dies verlangert die Lebensdauer der Riemen.

Reinigung

Das Gerät sollte nach Gebrauch gereinigt werden. Spritzen Sie Erde und Schmutz ab und entfern den Sie Grasreste von der Welle. Die Rahmennummerarf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden. Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden!

Ölwechsel

Der erstige Ölwechsel sollte nach fünf Betriebsstunden erfolgen. Nach thisem ersten Ölwechsel reicht es, einmal jährlich das Öl zu ersetzen.

1. Lassen Sie den Motor fünf Minuten laufen, damit das Öl warm wird. Warmes Öl fließt better, wodurch der vollständige Ölwechsel erleichtert wird.
2. Schalten Sie den Motor nach 5 Minuten aus. Ziehen Sie den Zündkerzenstecker und lösen Sie die Ölablassschraube, um das Öl abzulassen. Stellen Sie rechtzeitig einen Auffangbehälter für das Altöl bereit. Der Behälter muss ausreichendes Fassungsvermögen haben. ACHTUNG: Der Motor darf maximal um 45 Grad nach hinten gekippt werden.

3. Schrauben Sie die Ölablassschraube wieder ein und fällen Sie neues Öl in den Motor. Ziehen Sie vorher den Ölpeilstab hersaus und achten Sie darauf, dass Sie nicht zu viel Öl nachfüllen.

4. Setzen Sie den Zündkerzenstecker wieder ein.

Sie konnen auch einen Ölwechsel-Pumpensatz verwenden.

1. Saugen Sie das Altöl mit der Spritze durch die Einfüllöffnung ab. Halten Sie den Schlauch in dem Öl sumpf. Entsorgen Sie das Altöl in den Behälter.
2. Fullen Sie frisches Öl des Typs SAE-30 in den Motor.
3. Kontrollieren Sie den Ölstand mit einem Ölpeilstab.

Altol ist umweltgerecht zu entsorgen. Öl und Ölpumpensatz sind nicht im Lieferumfang enthalten.

Luftfilter

Bitte inspizieren und reinigen Sie den Luftfilter regelmäßig. Wenn der Filter nicht über einen längeren Zeitraum gereinigt geworden ist, beeinfluss dies der Motorkraft und das Abgas

1. Reinigen Sie die Luftfilter, bevors entfernt wird.
2. Vorsichtig die Abdeckung abziehen.
3. Entfernen und überprüfen Sie vorsichtig das Papier Filter. Mit einer weichen Bürste Pinseln. Wenn das Luftfilter sehr dreckig ist, muss es mit einem neuen ersetzt werden. Achten Sie darauf, dass kein Schmutz in den Ansaugrakt des Motors kommt.
4. Reinigen Sie, mit Seifenwasser, das Schwarze Schaumstoff-Element auf der rechten Seite.
5. Klemmen Sie das Wasser aus dem Schaum-Element so dass es trocknen ist. Fügen Sie ein paar Tropfen SAE-30 Öl auf das Filter. Klemmen Sie das Element nochomal um das überschüssige Öl heraus zu Drucken. Montieren Sie das Element.
6. Prufen Sie, ob alle Elemente wieder korrekt angebracht und geschlossenem ist, wie in der Abbildung gezeigt

Wartung der Zündkerze

Ziehen Sie den Zündkerzenstecker
- Entfernen Sie Schmutz und Rückstände von der Zündkerze mit einer Bürste.
- Losen Sie die Zündkerze mit einem Zündkerzenschlüssel.
- Kontrollieren Sie die Isolierung.
- Reinigen Sie die Zündkerze mit einer Stahlbürste.
- Messen Sie den Abstand zwischen den Elektroden. Achten Sie darauf darauf auf, dass die Elektroden nicht beschadigt werden. Der Abstand muss 0,7 bis 0,8 mm betragen.
- Setzen Sie die Zündkerze wieder ein. Eine beschädigte Kerze muss ersetzt werden.
- Setzen Sie den Zündkerzenstecker wieder ein.

Aufbewahrung

• Wird das Gerät langere Zeit nicht benutzt, sind im Interesse einer langen Lebensdauer die nachstehenden Punkte zu beachten.
• Spritzen Sie Erde und Schmutz ab und entfernen Sie Grasreste von der Welle. Die Rahmennummerarf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden.
• Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden!
• Wischen Sie das Gerät komplett mit einem feuchten Tuch sauber. Wischen Sie mit einem in Öl getauchten Lappen nach, um Rostansatz zu vermeiden. Das Gerät muss an einem trockenen und sauberen Ort gelagert werden.

Fehlersuche

Der Motor springt nicht an

1. Kraftstoffeinstellung kontrollieren.
2. Zündkerze prufen.
3. Alter des Benzins im Tank kontrollieren.
4. Weitere Hinweise zur Fehlersuche sind der separaten Motoranleitung zu entnahmen.

Der Motor lauft nicht gleichmäßig

1. Der Gashebelarfndnichtauf Schnellstehen
2. Alter des Benzins im Tank kontrollieren.

Die Messer drehen sich nicht

1. Messer kontrollieren: Haben sich Steine zwischen die Messer geklemmt?
2. Ggf. sind diese durch Abnehmer der Messer zu entfernen.
3. Zustand und Führung der Bowdenzüge kontrollieren.
4. Zustand und Führung des Riemens kontrollieren.
5. Einstellung des Riemenspanners kontrollieren.

Die Messer halten nicht automatisch an

1. Motor ausschalten und Handler kontaktieren.

Allgemeine Vorsichtsmaßnahmen

1. Geräuschpegel von mehr als 85 dB(A) sind bei längerer Dauer gesundheitsschädlich. Tragen Sie bei der Arbeit mit dem Gerät immer einen Gehorschutz.
2. Reduzieren Sie die Motordrehzahl so welt wie möglich, um den Gerausch- und Schwingungspegel zu senken.
3. Eine weitere Senkung des Gerauschpegels erreichen Sie, wenn Sie das Gerät nur im Freien betreiben.
4. Der Schwingungspegel lassst sich durch festes Anfassen des Lenkers reduzieren.
5. Das Gerät ist relativ laut. Arbeiten Sie deshalb nur tagsüber mit dem Gerät.
6. Tragen Sie enganliegende Arbeitsbekleidung, robuste Arbeitshandschuhe, einen Gehorschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen.
7. Machen Sie alle 2 Stunden eine Pause.
8. Ein abgenutzter Riemen damit nur von einem autorisierten Handler ersetzt gewartet werden.

Standard-Gewährleistungsbedingungen

Die Gewährleistungsfrist beträgt zwei Jahre für private Endanwender in EU-Ländern.

Bei kummerzieller Nutzung beträgt die Gewährleistungsfrist nur ein Jahr.

Die Gewährleistungdeckt Material- und/oder Herstellungsfehler ab.

Einschrankungen und Anforderungen

Normaler Verschleiß und Austausch von Verschleißsteilen fallen NICHT unter die Gewährleistungsregelung.

Verschleibeile, die NICTHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind:

Messer
Kabel
Riemen
Schalter
Membrane/Dichtungen
Zündkerzen
- Motorflüssigkeiten (Öl, Benzin)
- Starterkabel
Filter

Wenn Sie den Motor ohne Öl starten, entstehen irreparable Schäden, die von der Garantie ausgeschlossen sind.

Die Gewährleistung erstreckt sich NICTHTuber Schaden/Mangel hervorgerufen durch:

• Mangelnde Wartung und Instandhaltung
  Strukturelle Veränderungen
• Ungewöhnliche äußere Bedingungen
• Schaden an Karosserie, Mahdeck, Lenker usw.
• Unsachgemäß Verwendung oder Überladung
• Verwendung von falschem Öl, Benzin oder anderen Flüssigkeiten, die den in der Bedienungsanleitung empfohlenen widerprechen.
• Schlechtes oder verunreinigtes Benzin, das die Verunreinigung des Kraftstoffsystems zur Folge hat
• Verwendung von nicht originalen Ersatzteilen.
• Andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann.

Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden.

Ohne Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollente.

BEACHTEN SIE: Beim Kauf von Ersatzteilen oder der Anfrage nach Garantiereparaturen geben Sieitte immer Jahre,Art.no.und Seriennummer an.Sie sind auf dem CE-Etikett auf der Maschine zu finden!

• Wir behalten uns das Recht vor, Bedingungen zuändern und übernehmen keinerlei Haftung für Druckfehler

1. Forpackningen innehälter:

Seitliche Schutzbleche: Sie sollen verhindern, dass eng stehende Pflanzen (Möhren, Kartoffeln usw.) beim Fräsen mit Erde behäuft werden. Sie leisten auch beim Fräsen entlang von Steinwegen, Wänden oder in weicher Erde gute Dienste.	Abb. 25
Vertikutierer: Dient zum Durchlüssen des Rasens und entfern't altes Gras und Moos. Der Rasen wächst better und Moosbildung wird verhindert. Die wichtere Halterung ist für die Befestigung erforderlich.	Abb. 18, Abb. 30
Schaufeleisen: Dient zum Lockern der Erde und entfern't Unkraut auf Wegen und Eingangsbereichen. Die wichtere Halterung ist für die Befestigung erforderlich.	Abb. 17, Abb. 30
Ege: Dient zum Lockern der Erde und zur Unkrautentfernung. Die wichtere Halterung ist für die Befestigung erforderlich.	Abb. 16, Abb. 30
Harke: Dient zum Harken von Wegen und Eingangsbereichen mit losen Steinen (Kies o. Ä.). Die wichtere Halterung ist für die Befestigung erforderlich.	Abb. 15, Abb. 30
Häufelpfug: Dient zum Pflügen des Bodens für den Anbau von Kartoffeln, Möhren und anderen Hackfrüchten. Die wichtere Halterung ist für die Befestigung erforderlich.	Abb. 20, Abb. 30
Grabklassen: Finden Verwendung inloser Erde, wenn das Gerät mit Häufigpflug oder Egge staat mit Rädern benutzt wird.	Abb. 22
Schneeschaufel: Dient zum Schneeräumen auf festen Untergründen (Pflastersteinen usw.). Lässt sich nach rechts oder links kippen. Die Platte ist für die Befestigung erforderlich.	Abb. 24, Abb. 23
Schneeketten: Werden zusammen mit dem Schneeschaufel eingesetzt, um bei glatten Wegen bessere Haftung zu gewährleisten.	Abb. 28
Gewichtete: Sie sollen dem Gerät bei Betrieb mit Anhänger oder Schneeschaufel bessere Bodenhaltung verliehen. Lassen sich nur zusammen mit den Rädern verwenden.	Abb. 26, Abb. 21
Zwischenmesser: Damit lassst sich eine größere Fräsbleierte erreichen. Das Gerät lauft ruhiger. In sehr loser Erde leisten sie ebenfalls gute Dienste.	Abb. 27
Räder: Werden begraucht, wenn Geräte (Harke usw.) angebaut werden sollen.	Abb. 21
Hintere Halterung: Zur Anbringung von Geräten.	Abb. 30

Accessoires
