DH6000 - Vlažilec zraka SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Kondenzacijski razvlaževalnik
Znamka	Scheppach
Model	DH6000
Nazivna moč	900 W
Največja moč	1150 W
Napetost	230 V / 50 Hz
Absorbirani tok	4,5 A
Zaščitni razred	IP20
Zmogljivost razvlaževanja (30°C/80% RV)	60 L/dan
Največja obdelana površina	70 m²
Pretok zraka	350 m³/h
Kapaciteta rezervoarja za vodo	6 L
Samodejno praznjenje	Da
Hladilno sredstvo	R407C (410 g)
Delovno temperaturno območje	5 °C do 35 °C
Nastavljivo območje vlažnosti	30 % do 80 %
Digitalni zaslon	Da (vlažnost, merilnik ur, kode napak)
Samodejno odtaljevanje	Da
Merilnik ur	Da
Teža	32 kg
Kolesa in ročaj	Da (vključno z montažo)
Glavne funkcije	Nastavitev vlažnosti, hitrost ventilatorja, samodejni izklop ob polnem rezervoarju, odtaljevanje
Vzdrževanje in čiščenje	Filtar čistite vsak mesec s toplo vodo; izpraznite rezervoar po vsaki uporabi
Varnost	Zaščita pred preobremenitvijo motorja, samodejni izklop ob polnem rezervoarju, splošna varnostna navodila
Nadomestni deli in popravljivost	Pokličite strokovnjaka; uporabljajte originalne dele
Splošne informacije	Zakonska garancija; ne odvrzite med gospodinjske odpadke (direktiva OEEO)

Pogosto zastavljena vprašanja - DH6000 SCHEPPACH

Kako nastaviti želeno vlažnost?

Uporabite tipki več▲ in manj▼ za nastavitev vlažnosti med 30% in 80%. Po 5 sekundah se vrednost shrani in razvlaževalnik zažene.

Kaj pomeni koda napake E4?

Koda E4 označuje napako sistema toplo in hladno. Napravo naj pregleda ali popravi strokovnjak.

Zakaj se naprava ne vklopi?

Preverite, ali je naprava priključena, ali vtičnica deluje in ali rezervoar za vodo ni poln (prikaže se koda FU). Če je rezervoar poln, ga izpraznite.

Kako očistiti filter?

Odstranite filter in ga približno enkrat mesečno operite s čisto toplo vodo. Preden ga namestite nazaj, ga posušite.

Kakšna je največja kapaciteta rezervoarja?

Rezervoar za vodo ima kapaciteto 6 litrov. Ko je poln, se naprava samodejno ustavi in prikaže 'FU'.

Ali lahko naprava deluje neprekinjeno?

Da, lahko deluje neprekinjeno. Nastavite želeno vlažnost in naprava bo vzdrževala to raven. Samodejno se ustavi, če je rezervoar poln.

Zakaj iz naprave teče voda?

To je lahko posledica napake v tesnjenju rezervoarja. Preverite, ali je rezervoar pravilno vstavljen in v dobrem stanju. Po potrebi ga zamenjajte.

Kako izprazniti rezervoar?

Ustavite napravo, odprite vrata ohišja, odstranite rezervoar in ga izpraznite. Pravilno ga namestite nazaj, zaprite vrata in znova zaženite napravo.

Kakšna je teža naprave?

Teža naprave je približno 32 kg. Opremljena je s kolesi in ročajem za lažje premikanje.

Kje najti nadomestne dele?

Za nadomestne dele se obrnite na usposobljenega serviserja, ki uporablja originalne dele. Potrošni deli (kot filter) niso kriti z garancijo.

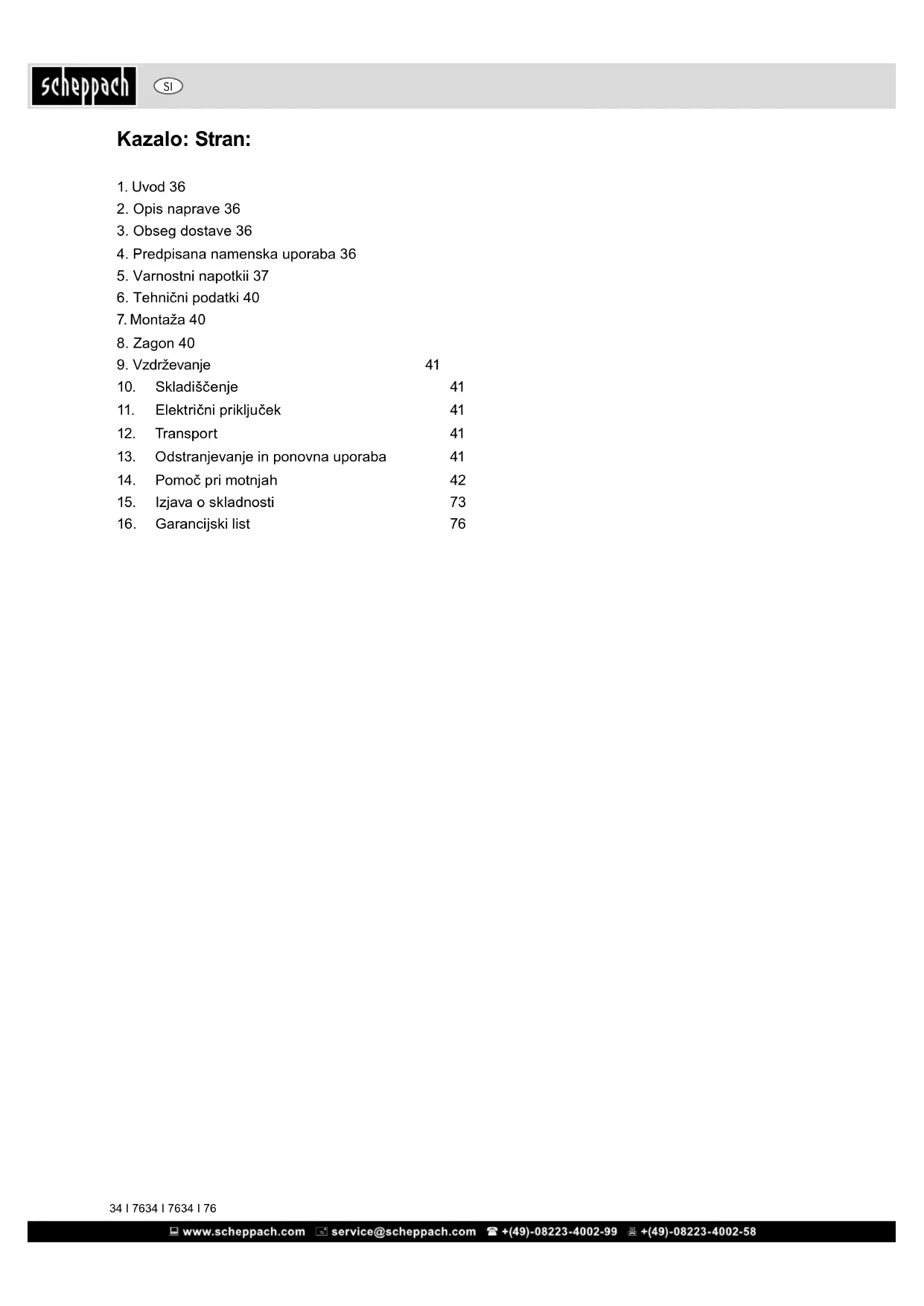

NAVODILA ZA UPORABO DH6000 SCHEPPACH

1. Uvod 36
2. Opis naprave 36
3. Obseg dostave 36
4. Predpisana namenska uporaba 36
5. Varnostni napotkii 37
6. Tehnicni podatki 40
7. Montaža 40
   8.Zagon 40
   9.Vzdrzevanje 41
8. Skladiščenje 41
9. Elektrichi priključek 41
10. Transport 41
11. Odstranjevanje in ponovna uporaba 41
12. Pomoč pri motnjah 42
13. Izjava o skladnosti 73
14. Garancijski list 76

Obrazložitev simbolov na napravi

Z uporabo simbolov v tem priročniku Želimo vašo pozornost usmeriti na mogoca tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje NESRC.

Preberite priročnik za uporabo. Pred začetkom uporabe naprave vedno poglejte v ustrezni razdelek v uporabniškem priročniku.

Pozor! Ugasnite motor pred popravili, zdzvealnimi deli in cischenjem. Izklopi glavni vtic.

Naprave ne izpostavljaje dežju.

V skladu z veljavnim zakonom o varnosti izdelkov proizvajalec te naprave ni odgovoren za poskodbe nastale na napravi ali z uporabo te naprave zaradi:

• neprimerne uporabe,
  neuostevanja navodil za uporabo,
• popravila s strani nepooblašćenihin neusposobljenih oseb.
  vgradnje in zamenjave neoriginalnih rezervnih delay.
• neprimerne uporabe,
• napak na elektricnem sistemu, nastalih zaradi ne-upoštevanjaeelktricne specifikacije za napravo in pravil VDE 0100, DIN 57113/ VDE 0113.

Priporo cila:

Pred sestavo in uporabo stroja preberite celotna na-vodila za uporabo.

Navodila so namenjena vašemu lažjemu spoznavanju s strojem, njegovo pravilno rabo ter načini uporabe. Priročnik za uporabo vsebuje pomembna navodila o tem kako varno, ustrezno in ekonomično delati z vasim strojem, kako se izogniti nevarnosti, prihraniti stroške in skrajšati cas popravila ter izboljsati zanešljivost in podaljišatiŽiviljensko dobo vašega stroja.

Poleg navodil za varno delovanje našetih v tem priročniku, morate vedno upostevati vse predpise za varno delo, ki veljago v vasidrzavi.

Navodila za uporabo hranite v blizini stroja. Hranite jih v prozorni plastici napi in jih s tem zacitite pred vlago in umazanijo. Z navodili mora biti beznanjen vsak posameznik pred prićetkom dela s strojem. Stoj lahko uporabljajo le osebe, ki so bile usposobljene za njegovo uporabo in so beznanjene z nevarostmi povezanimi za uporabo stroja. Upostevatji je potrebno minimalno starostno mejo za delo s strojem.

Poleg tukaj navedenih varnostnih navodil in posebnih predpisov,ki veljajo v asi drzavi,je potrebno pri delu s strojem upostevati se splosnu uveljavljena tehnic-na pravila za rokovanje z napravami za obdelovanje lesa.

2. Opis naprave (Slika 1-5)

1.DH6000
2. dovod zraka
3. Iloputa ohišja
4. stojalo okvirja
5.kolesa
6.rocaj
7.zaslon
8. izpust zraka
9. os koles
10. posoda za vodo

A. naprava za razvlaževanje
B. indicator nivoja
C. samodejno odtajanje
D. kazalnik hitrosti
E. stevecobratovalnegacasa
F. prikazovalnik vlažnosti
G. tipka za vklop/izklop
H. povečevanje ciljne vlažnosti
I. znižanje ciljne vlažnosti
J. nastavljanje hitrosti

3. Obseg dostave

1x-DH6000

1x-rocaj

2x - kolesa

1x - navodila za uporabo

• Odprit embalazo in napravo previdno vzemite ven.
• Odstranite ovojnino ter ovojna in transporteva rovala (ce obstajajo).
• Preverite, ali je obseg dobave celovit.
• Preverite, ce so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po moznosti embalozo shranite do preteka garancijskega casa.

Pozor!

Naprava in ovojnina niso otroske igrace! Otroci se ne smejo igrati s plasticnimi vrečkami, folija mi in majhnimi delci! Obstaja nevarnost da delce pogoltnejo in se zadusijo!

4. Predpisana namenska uporaba

Naprava je primerna za uporabe, pri katerih je predvideno delovanje z virom izmeniene napetosti 230 V. Obvezno upostevajte omejitve v varnostnih napotkih.

Razvlaževalnik zraka je primeren za hišno uporabo, za suşenje vlažnih sten, po izlivu vode ali za zmanjsanje zračne vlage v zaprih prostorih.

Uporaba v skladu z namenom zajema tudi upostevanje proizvajalcevih predpisov za obratovanje, vrdrzevanje in zagon ter upostevanje varnostnih napotkov iz navodil za uporabo.

Upostevati se morajo tudi zadevni predpisi za zašcito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnčna pravila.

Ta stroj se lahko uporablja le v skladu z njegovom namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upostevate, da nase naprave niso bile konstruirane za namene uporabe v obrtništuvi ai industriji. Ne prevzemamo nobene odgovornosti, ce je bila naprava uporabljana v obrtništuvi ai industriji ter v podobnih dejavnostih.

Funkcijsko delovanja

Razvlaževalnik zraka dela po načelu kondenzacije.
Zrak v prostoru se skozi filter vsesa v hladilni element,
kjer sevodni hlapi iz zraka kondenziraju v zračne kaplje. Zračne kaplje nato stečejo v posodo za kondenzno vodo in dalje v posodo za vodo, medtem ko se osušen hladen zrak spelje skozi kondenzator napravineg in ogret vrne v prostor. Temperatura izpihanega zraka je približno 2-5°C nad sobno temperaturo.

Toplota se pridobi z energia, dovedeno kompresorju in ventilatorju, toplota pa nastaja tudi pri kondenziranjnu vodnih hlapov.

S stalnim krozenjem zraka v prostoru, ki ga povzroci naprava, se relativna vlaga zraka znižuje, kar hitro in nežno osuši zrak v prostoru.

Vodni hlapi zraka se lahko in neovirano gibajo skozi zrak. Zato je pomembno, da prostor „zatesnite“, koli-kor gre, to pomeni, da zaprete vrata in okna in zmanj-sate vstopanje v prostor in izstopanje iz njega. V nasprotnem primeru se susilni učinek naprave bistveno zmanjsa.

5. Varnostni napotkii

V teh navodilih smo mesta, ki se ticejo vase varnosti, oznaçili tem znakom:

Poleg tega so v navodilih tudi druga pomembna mesta, ki so oznacena z besedo «POZOR!«.

Pozor!

Pri uporabi naprav morate upostevati nekatere varnostne ukrepe, da preprecite telesne poskodbe in materialno skodo. Skrbno preberite ta navodila za uporabo oz. varnostne napotke. Ce boste napravo predali drugim osebam, jim izročite tudi ta navodila za uporabo oz. varnostne napotke. Ne prevzemamo nikakrsne odgovornosti za nezgode in poskodbe, nastale zaradi neuopostevaanja teh navodil in varnostnih napotkov.

NEVARNOST

Pri neuostoceanju teh navodil obstaja velika smrtna nevarnost oz. nevarnost smrtno nevarnish poškodb.

A OPOZORILO

Pri neuostoševanju teh navodil obstaja smrtna nevar-nost oz. nevarnost Hudih poskodb.

PREVIDNO

Pri neuostoševanju teh navodil obstaja majhma do srednja nevarnost poskodb.

NAPOTEK

Pri neuostoovanju teh navodil obstaja nevarnost poskodbe naprave ali drugih vrednostnih predmetov.

Splošni varnostni napotki za elektrčna orodja

Pozor! Pri uporabi elektrichnih orodij je treba zaradi zašcite pred elektrichnim udarom, nevarnostjo poskodb in požara upostevati sledeče temeljne varnostne ukrepe. Pred uporabo elektrichega orodja preberite vse te napotide in jih varno shranite.

Izraz elektricno orodje, ki se uporablja v varnostnih napotkih, se nanaša na elektricna orodja z napajanjem iz elektricnega omrežja (z elektricnim kablon) in na elektricna orodja z akumulatorskim napajanem (brez elektricnega kabela).

1) Varstvo pri delu

a) Svoje delovno območje ohranjajte Čisto in dobro osvetljeno. Nered in neosvetljena delovna območja lahko privedeo je do nezgod
b) Elektricega orodja ne uporabljaje na območju nevarnosti eksplozije, na katerem so goreče tekocine, plini ali prah. Elektrica orodja ustvarjajo iskre, ki lahko povzroćijo vnetje prahu ali hlapov.
c) Otrokom in drugim osebam med uporabo elektricnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad napravo.

2) Elektricna varnost

a) Prikljucni vtic elektricnega orodja mora biti primeren za vticnico. Vtica ni dovoljeno spreminjati na noben nacin. Skupaj z zašitno ozemljenimi elektrcnimi orodji ne uporabljaje adapterskih vticev. Nespremenjeni vtici in primerne vticnice zmanjsajo tveganje elektricnega udara.
b) Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so cevi, radiatorji, stedilniki in hladilniki. Ce je vaše telo ozemljeno, obstaja povečano tveganje zaradi elektricega udara.

c) Elektricnega orodja ne izpostavljaje dezju ali vagi. Vdor vode v elektricno napravo po-veca tveganje elektricnega udara.
d) Kabla ne uporabljajte za druge namene, na primer za prenašanje ali obesanje elektricne-ga orodja za kabel ali za vlecenje vtica iz vtic-nice. Kabla ne približujte virom vrocinje, olju, ostrim robovom ali premikajocim se delom naprave. Poškodovani ali zasukani kabli povecajtveganje elektricnega udara.
e) Ce z elektricnim orodjem delate na prostem, uporabljaje samo podaljske kablov, ki jih je dovoljeno uporabljati na prostem. Uporaba podaljska kabla, primerna nega za uporabo na prostem, zmanja tveganje elektricnega udara.
f) Ce uporabe elektricnega orodja v vražni okolici ni mogoce prepreci, uporabite zašcitno stikalo za okvarni tok. Uporaba zašcitnega stikala za okvami tok zmanjsa tve-ganje elektricnega udara.

3) Varnost oseb

a) Bodite vedno pozorni, pazite, kaj počnete, dela z elektríčnim orodjem se lotite premišljeno. Elektríčega orodja ne uporabljaje, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že en sam trenutek nepazljivosti pri uporabi elektríčega orodja lahko privede do resnih telesnih poskodb.
b) Nosite osebno zašcitno opre mo in zmeraj uporabljaje tudi zašcitna očala. Uporaba osebne zašcitne opreme, kot je maska za zašcitno pred prahom, nedrseci zašcitni Čevlji, zašcitna Čelada ali zašita sluha, odvisno od vrste in uporabe elektricnega orodja zmanjsa tveganje poskodb.
c) Izogibajte se nehotenemu zagonu naprave. Prepricajte se, da je elektricno orodje izkljuceno, preden ga prikljucite na vir elektricnega toka in/ali akumulator, ga dvignete ali prenasate. Ce pri prenasanju elektricnega orodja s prstom pritiskate na stikalo ali ze vklopljeno napravo prikljucite na oskrbo s tokom, lahko to privede do nezgod.
d)Pred vklopom elektricnega orodja odstranite nestavitvena orodja ali izvijace. Orodje alizvija c v rtecem se delu naprave lahko privede do poskodb.
e) Izogibajte se neobicajni drz telesa. Poskrbite za varen položaj in vedno ohranjaje ravnotezhe.halten Sie jederzeit das Gleichgewicht. Tako lahko elektricno orodje sie posebej v nepričakovanih situacijah bolje nad-zorujete.
f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice imejte zunaj dosega premikajocih se delov. Premikajci se deli lahko zagrabijo ohlapna oblačila, nakit ali lase.
g) Ce lahko vgradite priprave za sesanje ali prestrezanje prahu, se prepričajte, da so te prikljucene in se pravilno uporabljajo. Uporaba naprave za sesanje prahu lahko zmanjsa nevarnost zaradi prahu.

4) Uporaba in ravnanje z elektrichnim orodjem

a) Naprave ne preobrenjute. Za svoje delo uporabljaje zanj predvideno elektricno orodje.Delo s primernim elektricnim orodjem v navenemom obmoju moci je boljse in varnejse.
b) Ne uporabljajte elektrichnih orodij z okvarjenim stikalom. Elektricno orodje, ki ga ni mogoce vklopiti in izklopiti, je nevarno in ga je treba popraviti.
c) Potegnite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, preden zachnete izvajati nastavitve naprave, menjavati njene dele in preden napravo odlozite. Ta previ-dnostni ukrep prepreci nehoteni zagon elektricnega orodia.
d) Ko elektricnih orodij ne uporabljate, jih hranite zunaj dosegaa otrok. Naprave naj ne uporabljao osebe, ki z uporabo niso seznanjene ali niso prebrale teh navodil. Elektrica orodja so nevarma, ce jih uporablja-jo neizku'sene osebe.
e) Elektricna orodja skrbno vzdrujte. Preverjate, ali premici deli naprave delujebo brezhibno in niso zataknjeni, ali deli niso odlomljeni ali takpo skodovani, da je ovi-rano delovanje elektricnega orodja. Pred uporabo naprave poskrbite za popravilo poskodovanih delov. Veliko nezgod nastane zaradi slabo vzdrievanih elektrichnih orodij
f) Vasa rezalna orodja naj bodo ostra in cistata. Skrbno vzdrrzevana rezalna orodja z ostri-mi rezili se manj zatikajo in so laje vodljiva.
g) Elektricno orodje, pribor, delovno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upostevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba elektrichnih orodij za nepredvideno uporabo lahko privede do nevarnih situacij.

5) Servis

a) Elektricno orodje dajte v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ochrani varmost elektricnega orodja.

DODATNI VARNOSTNI NAPOTKI ZA RAZVLA-ZEVALEC ZRAKA/GRADBENI SUSILEC

VARNOSTNI NAPOTKI ZA RAZVLAZEVALEC ZRAKA/GRADBENI SUSILEC

1. Zavarujte se pred nevarnostmi elektricnega toka.
2. Delov, ki se mehansko premikajo ali vrochih delov, se ne dotikajte. Ne odstranjujte nobenih zašcitnihPokrovov.
3. Ne uporablajte nobenih elektrichnih naprav (prav tako ne podaljska kabla in vtichnih spojev), ki so poskodovane.

4. Preverite, ali se omreznapetost ujema z napetostjo navedeno na tipski tabici naprave.

5. Ne vlecite vtic omreznega kabla iz vticnice, ce ze lite izklopiti napravo.

6. Pri premikanju naprave pazite na to, da ne prevozite ali poskodujete kablov.
7. Vtičnica mora biti ozemljena in ustrezno zaši-tena.
8. Gradbeni susilec med obratovanjem ne sme bitiPokrit, na napravo prav takne odlagajte predmetov, kosov oblačil ali podobnega.
9. Prepreci tostop tujkov do dovodne in odvodne odprtine za zrak.
10. Gradbeni susilec morate postaviti na stabilno, ravno povrsino.
11. Med delovanjem naprave je napravo prepovedano obračati in prevracati ali menjati mesto postavitve.
12. Naprave ne postavljaje v blizino virov toplote, kot so npr. radiatorji, grelniki itd.
13. Prosimo, da naprave ne uporabljate v blizini ke-mikalij ali kislin, saj lahko slednje poskodujejo zbiralno posodo ali celotno napravo.
14. Prosimo, da izkljucite napravo iz napajanja, ce je daljse obdobje ne boste uporabljali. Storite enako, ce zeilite napravo ocistiti.
15. Ce zeilite uporabiti trajno drenazo, pazite, da cev ni prepognjena in lahko voda prosto tece skozi njo. V primeru zelo nizkih zunanjih temperatur ali pogojih, pri katerih lahko voda zmrzne, ne uporabite trajne drenaze.
16. Napravo začitite pred prěsenjem vode.
17. Prosimo, uporabite izključno ozemljeno standardno elektricno vticnico s priključkom 220 - 240 V AC.
18. To napravo lahko uporabljajo otroci starejsi od 8 let in osebe z zmanjsanimi fizicnimi, senzoričnimi ali duševnimi sposobnostmi ali brez izkusenj oziroma znanja pod nadzorom, ali če so podučeni o varnem ravnanju z napravo in s tem povezani mi nevarnostmi. Otroci se ne smejo igrati z napravo. Otroci smejo Čistiti ali izvajati vzdřevanje samo pod nadzorom.
19. Pred transporte izpraznite posodo za vodo, da s tem preprecite politje.
20. Če pri obratovanju naprave pride do težav, kot je npr. vonj po ognju, izključite napravo iz napajanja.

Opozorilo! To elektricno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v dolocenih okolišinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjsanja nevarnosti resnih ali smrtnih poskodb, osebam z medicinskimi vsadki priporoćamo, da se pred uporabo elektricnega orodja posvetujujo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

VARNOSTNA NAVODILA V PRIMERU SERVISIRANJA/VZDRZEVANJA

1. Za vzdrrzevanje in kot dodatno opremo je dovoljeno uporabljati le originalne dele

2. Pred uporabo vedno vizualno preverite, da naprava ni obrabljena ali poskodovana. Iz varostnih razlogov zamenjaje obrabljene ali poskodovane dele in vijake. Zategnite vse matice, zatice in vijake, da zagotovite, da je oprema vvarnebratovalnem stanju.

Neprimerno vzdrrzevanje ali neupostevanje oz. neuspeh pri odpravljanju tezave lahko med obratovanjem privede do nevarne situacije. Uporabljaje samo redno in ustrezno vzdrrzevane stroje. Samo tako da lahko predviate, da bo naprava obratovala varno, ekonomico in brezhibno.

Delujocega stroja ni dovoljeno cistiti, vzdrrzevati, nastavljati ali popravljati. Premikajci se deli lahko povzrociho hude poskodbe.

Za ciscenje delov stroja ne uporabljaje bencina ali drugih vnetljivih topil.

Popravila Iahko izvajao smo strokovnaki z ustrezni mi znanji o napravi.

Ce se omrežni kabel poskoduje, ga lahko v izogib nevarnostim zamenja le proizvajalec, njegova servisna sluzba ali ustrezno kvalificirano osebe.

PREOSTALA TVEGANJA

Tudi pri pravilni uporabi lahko kljub upostevanju vseh zadevnih varnostnih predpisov obstajajo preostala tveganja zaradi konstrukcije, ki je pogojena z name-nom uporabe.

Preostala tveganja se lahko zmanjsajo, ce se v celoti upostevestata tocki, Varnostni napotki in, Pravilna uporaba" ter celotna navodila za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poskodb in materialne skode.

• Nevarnost zaradi elektricega toka, pri uporabi neustreznih elektrichih priključinh vodov/napeljav.
• Dotik delov, ki prevajajo elektrichi tok, pri odprith elektrichih sestavnih delih.

Nadaljnje Iahko kljub sprejetim ukrepom obstajajo neocitna preostala tveganja.

6. Tehnični podatki

Model DH6000
Vrsta zaščite IP20
Nazivna moč 900 W
Največja moč 1150 W
Napetost 230 V / 50 Hz
Največja poraba energia	4,5 A
Temperaturni razpon	5° - 35°C
Razpon zračne vlage	30% - 80%
Moč razvlazevanja pri (30°C/80%)	60 L/d
Hladilno sredstvo	R407C
Količina hladilnega sredstva	410 g
Prostornina rezervaorjarja	6 L
Samoodtočnost	Da
Moč Črpalke	Ni na voljo
Zračni pretok (m³/h)	350 m³/h
Povrsina prostora	70m²
Dolžina cevi	Ni na voljo
Višina Črpanja	Ni na voljo
Zaslon	Da
Teža	32 kg

Tehnične spremembe so pridžane!

7. Montaža

Namestitev koles in ročaja, sliki 2 + 3

1. Montirajte kolesi, podporne noge in ročaj.
2. Podborne noge s 3 vijaki pritrdite na obeh straneh v za to dolocene luknjv ohisju.
3. Ročaj potisnite med podporne noge in ga na obeh straneh pritrdite z vijaki.
4. Za montiranje koles najprej z vijaki pritrdite os koles na spodnji strani gradbenega susilca.
5. Kolesi potisnite na desno in levo stran osi ter ju fiksiraje z razcepko.

8. Zagon

1.Vklopite vtic omreznega kabla v vticnico. Slišali boste potrditev naprave z zvočnim signalom. Zašlon kaže vlago okolice.
2. Zdaj lahko nastavite razvlaževalno vrednost z uporabotipk plus▲/minus▼ med min. 30 % do 80 % (med tem postopkom utripa ikona za razvlaževanje.
3. Ce ste nastavili zeeleno vrednost, pocakajte 5 sekund, da se shrani vrednost v gradbeni susilec. Ikona za razvlaževanje preneha utripati in gradbeni susilec se zažene. Prikaz vlage v okolici prikazuje spremembo.
4. Pred uporabo napravo postavite na vodoravno, ravno povrsino.

1. Napravo morate montirati v skladu z državnimi predpisizi za priključevanje.
2. Naprava je v vticnico priključena s kablon tipa H05VV-F 3G 1,5 mm².

Funkcije vnosnih tipk

1. Tipka za vklop/izklop (ON/OFF): S to tipko lahko vklopite in izklopite napravo.
2. Tipki plus /minus S tema dvema tipkama lahko nastavite zelene stopnje vraznosti zraka. Pri-tiskajte tipko plus ali minus, dokler ne dosezete zelene vrednosti ali tipko drzite (vrednost bo zdaj tekla v obe smeri) in jo spustite, ko dosezete zeeleno vrednost.
3. Tipka WIND: S to tipko lahko nastavite hitrost delovanja susilca.

Samodejno odtaljevanje

Pri nizki temperaturi okolice se naprava samodejno zažene za odtaljevanje. V tej fazi hladilni ventilator deluje normalno,ismo vgrajeni kompresor se izklopi. V tej fazi nazaslonu svetita sono ikona za »samodejno odtaljevanje « in ikona WIND.

Zbirnalpa posoda za vodo

Ce je zbirnalpa posoda popolnama napolnjena z vodo, je to nazaslonu označeno z ikono «Indikator nivoja polno«, v nasprotnem primerus se nazaslonu prikaze «FU«. Poleg tega se po 5 sekundah spreži zvočni signal in naprava zaustavi postopek razvlaževanja.

Odstranjevanje posode za vodo

1. Izklopite napravo
2. Odpritvrata ohijsa.
3. Odstranite posodo in jo takoj izpraznite.
4. Posodo ponovno vstavite. Pazite, da je posoda v pravilnem položaju.
5. Zaprite Iloputo ohišja.
6. Posodo vklopite razvlaževalnika zraka. Slikovni prikaz in motnja "FU" se večne prikazujeta. Se slikovni prikaz in motnja še naprej prikazujeta? Posodo ponovno odstranite in jo še enkrat vstavite.

CAS DELOVANJA NAPRAVE

Skupni cas delovanja naprave je prikazan na zaslonu.

Pomembna delovna navodila

• Kompresor naprave se vklopi z zamudo priblizno 3 minute po vklopu naprave.
• Temperaturno območje, v katerem lahko napravabrezhibno deluje, se gibljed okoli +5 °C do +35 °C.
  V fazi odmrzovanja se kompresor izklopi, ventilator se vedno deluje normalno.
• Priporočamo, da material filtra priblžno enkrat me-sećno očistite, ob tem ga dobro izperite s Čisto toplo vodo.

• Priporocamo varno razdaljo med steno in dovodi/ odvodi za zrak.
  Zbiralno posodo izpraznite po vsaki uporabi naprave.

• Ce naprave daljse obdode ne boste uporabljali, izkljucite napravo iz napajanja in pritrdite napajalni kabel na napravo.

• Gradbenega susilca med transporte om ali med uporabo ne nagibajte za vec kot 45^
• Ce ste gradbeni susilec pomotoma nagnili, počakajte majmanj 12 ur do njegove ponovne uporabe.

9. Vzdrrzevanje

Razvlaževalec zraka je zasnovan za delovanje brez problemov in minimalni nadzor.

Vsi premikajosci se dell imajo trajno mazanje.

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdhrzevanje.

Cischenje

• Napravo vzdrujte cim bolj cisto in brez prahu Napravo obrisite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporocamo, da napravo ocistite negosredno po vsakem koncanem delu.
• Redno Čistite napravo z vlažno krpo innekaj milnice. Ne uporabljaje nobenih Čistilnih ali razredčilnih sredstev; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave.

10.Skladiščenje

Naprave in orodja, kijih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosegatotrok.

• Posodo za vodo skrbn oizpraznite in osušite.
• Preverite, ali je razvlaževalnika zraka v brezhibnem stanju, da bosta po daljsem mirovanju naprave zagotovljeni njegova brezhibnost in zanesljivost.
• Razvlaževalnika zraka skrbno prekrijte.

11. Elektrichi priključek

Namesceni elektromotor je prikljucen, tak da je pripravljen za uporabo. Prikljucek ustreza zadevnim standardom VDE in DIN.

Omrežni priključek in uporabljen podaljšek na stranī kupca morata ustrezati predpisom.

Pomembni napotki

Pri preobrenitvi motorja se ta samodejno izklopi. Po dolocenem casu hlajenja (razlicni casi) lahko motor znova vklopite.

Poškodovan elektrichi priključni vodni

Na elektrichnih prikrjucnih vodih pogosto nastanejo poskodbe izolacije.

Vzroki za to so lahko:

• Otisčanci, Če prikljucne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnihvod.
• Rezi zaradi voznje preko priključnih vodov.

• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.

• Pretrgana mesta zaradi staranja izolacije.

Takih poskodovanih elektricnih priključnih vodnikov ne smete uporabljati, ker so zaradi poskodb izolacije smrtno nevarni.

Redno preverjaje, ali so elektrichi pri krikjučni vodniki poskodovani. Pri tem pazite, da priključni vodnik pri preverjanju ne bo visel na elektrichnemu omrežju.

Elektrichi prikrljučni vodniki morajo ustrezati zadev-nim dolocilom standardov VDE in DIN. Uporabljaje samo prikrljučne vode z oznako „H05VV-F".

Po predisih mora biti opis tipa priključega voda natisjen na njem.

Motor na izmenični tok

• Omrežna napetost mora biti 230 V~.
• Podaljski do 25 m morajo imeti precni prerez 1,5 kvadratnegamilimetra

Prikljucevanje in popravila elektricne opreme lahko izvajajo smo elektricarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
  Podatki tipske plošice stroja
• Podatki tipske plošće motorja

OMREZNIPRIKLJUCEK

• Razvlaževalec zraka je opremljen z elektricnim vodom z varnostnim vtichem. Tega je mogoče prikljuciti na vsako varnostno vtichnico 230 V ~ 50 Hz, ki je zašcitena z varovalko 16 A.
  Pred zagonom pazite, da se omreznapetost ujema z delovno napetostjo in mojo stroja na plošcici s podatki.
• Dolgi dovodi ter podaljski, kabelski bobni itd. povzrocijo upad napetosti in lahko preprecijo zagon motorja.
• Pri nizkih temperaturah pod +5°C je zagon motorja ogrozen zaradi težke gibljivosti.

12. Transport

Razvlaževalec zraka transportirajte tokončno, da preprećite poskodbe kompresorja.

Če razvlazevecle zraka transportrate v lezecem po-lozaju, mora pred uporabo vsaj eno uro stati.

13. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prislo do poskodb med transportom. Ta embalaza je surovina in s tem ponovno uporabna ali pa jo je moznno reciklrati.

Naprava in njen pribor sta izdelana iz razlichnih materialov kot nth. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne opadke.V ta namen povpraasajte v tehnici trgovini ali na obcinski upravi.

Odpadne opreme ne odvrzite med gospodinjske opadke!

Ta simulb označuje, da je tega izdelek v skladu z Direktivo o odpadni elektrichi in elektronski opremi (2012/19/EU) in v skladu z nacionalno zakonodajo ni dovoljeno odvreci med gospodinjske odpadke. Ta izdelek je treba dostaviti na ustrezno zbirno mesto. Lahko ga, na primer, vrnete ob nakupu podobnega izdelka ali pa ga dostavite v zbirmi center, ki je pristojen za reciklazo odpadne elektrichi ne in elektron-ske opreme. Nepravlino rokovanje z odpadno opremo lahko zaradi potencialno nevarnih snovi, ki so pogosto prisotre v odpadni elektrichi in elektronski opremi, negativno vpliva na okolje in zdravje lijudi. Če ta izdelek pravlino zavržete, prispevate tudi k učinkoviti rabi naravnih virov.

Informacije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokalmem organu, ki je pristojen za ravnanje z odpadki, pri pooblascenem zbirnem centru za odstranjevanje odpadne elektriche in elektronske opreme ali pri svojem komunalnem podjetju.

14. Pomoc pri motnjah

Napaka Vzrok Rešitev
E1	Napaka senzorja tuljave	Senzor tuljave je treba zamenjati
E2 Napaka	senzorja za vlăznost zraka Senzor za	vlăznost zraka je treba zamenjati
E3 Napaka	temperatumega senzorja Temperaturn	senzor je treba zamenjati
E4	Napaka systemd vroče/hladno	Naj gradbeni sušilec pregleda/popravi strokovnjak
E5	Temperatura v prostoru je previsoka	Znižajte temperaturol v prostoru, gradbeni sušilec se bo znova samodejno zagnal

Motnja	Možen vzrok motnje	Ukrep
Gradbeni sušilec ne deluje.	• Naprava je brez napajanja. • Omrežni vtič ni pravilno vtaknjen. • Na zaslonu se prikaže koda napake FU	• Vzpostavite napajanje. • Pravilno vtaknite omrežni vtič. • Izpraznite zbiralno posodo za vodo.
Slaba moč razvlăževanja.	• Odprtine za dovajanje zraka so prekrite. • Prostor ni zaprt. • Nizka vlažnost in temperatura okolice.	• Sprostite odprite za dovajanje zraka. • Prosimo, zaprite vsa vrata in okna. • Nižja kot je temperatura okolice, manjše je razvlăževanje.
Močan hrup.	• Naprava ni postavljena na ravno povrsino. • Odprtine za odvajanje zraka so prekrite	• Napravo postavite na ravno povrsino. • Sprostite odprtine za odvajanje zraka.
Iz naprave izteka voda.	• Posoda za vodo ne tesni.	• Preverite posodo za vodo. • Zamenjaje posodo za vodo.

Ocitne pomanjklijvosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primerusigubi kupec vse pravice do garancije zaradi taksih pomanjklijvosti. Za nase naprave dajemogarancio ob prerilni uporabi za cas zakson dolocenega roka garancije od predaje in sicer na taksen naclin, da vsak del naprave breplacno nadomestimo, za katerega bi se v tem roku

izkazalo, da je zaradi slabega materiala ali slate izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamcimoramento toliko, kolikor zahteva garancija drugih podjetij. Stroski za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjsanje ter ostale zahteve za nadomesti-ko skode so izkljucene.

Zavatossag HU
