5DB69251 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Tip izdelka	Kuhinjska napa
Znamka	Blaupunkt
Model	5DB69251
Najmanjša razdalja do kuhalne plošče	650 mm
Premer zračnega izhoda	150 mm (znižljiv na 120 mm)
Število hitrosti	3 (Min, Med, Max)
Osvetlitev	Halogenska žarnica 28 W
Maščobni filtri	Kovinski, pralni v pomivalnem stroju
Ogljeni filter	Ni pralno, zamenjati vsake 4 mesece
Električno napajanje	220-240 V / 50 Hz
Tip namestitve	Teleskopski dimnik
Funkcija odvoda	Da
Funkcija recikliranja	Opcijsko (z ogljenim filtrom)
Dimenzije (Š x G x V)	600 x 500 x 650-1198 mm (približno)
Material	Nerjaveče jeklo (ocena)
Razred energetske učinkovitosti	Ni določeno
Raven hrupa	Ni določeno
Teža	Ni določeno

Pogosto zastavljena vprašanja - 5DB69251 BLAUPUNKT

Kako namestiti napo Blaupunkt 5DB69251?

Namestitev mora opraviti strokovnjak. Upoštevajte najmanjšo razdaljo 650 mm med kuhalno ploščo in napo. Uporabite priložena nosilca in trdno pritrdite. Priključite na vtičnico z ozemljitvijo preko bipolarnega stikala.

Kakšna je varnostna razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 650 mm. Če navodila za vašo plinsko kuhalno ploščo določajo večjo razdaljo, upoštevajte to.

Kako očistiti maščobne filtre?

Kovinski maščobni filtri so pralni v pomivalnem stroju. Očistite jih vsaka 2 meseca ali pogosteje ob intenzivni uporabi. Odstranite jih tako, da jih potisnete nazaj in potegnete navzdol, nato jih posušite, preden jih vrnete.

Kdaj zamenjati ogljeni filter?

Ogljeni filter ni pralen in ga je treba zamenjati vsake 4 mesece (ali pogosteje ob intenzivni uporabi). Če ga želite zamenjati, najprej odstranite maščobne filtre, nato snemite stari ogljeni filter.

Kako zamenjati žarnico na napi?

Izvlecite napo, odstranite maščobne filtre, nato odvijte okvarjeno halogensko žarnico (28 W). Zamenjajte jo z žarnico enakih značilnosti, nato namestite filtre nazaj.

Ali lahko napo uporabljam v načinu recikliranja?

Da, napa lahko deluje v načinu recikliranja z aktivnim ogljenim filtrom. V tem primeru se zrak filtrira in vrne nazaj v prostor. Prepričajte se, da je ogljeni filter nameščen in redno zamenjan.

Kaj storiti, če je napajalni kabel poškodovan?

Ne uporabljajte ga. Naj kabel zamenja proizvajalec ali pooblaščen servis, da se izognete električni nevarnosti.

Ali lahko napo uporabljam s plinsko kuhalno ploščo?

Da, vendar obvezno upoštevajte najmanjšo razdaljo 650 mm in zagotovite zadostno prezračevanje prostora, da preprečite vračanje zgorevalnih plinov.

Kako popolnoma izklopiti napo?

Uporabite gumb za zaustavitev motorja (tipka S), da izklopite odvod. Za osvetlitev pritisnite tipko L. Za popoln izklop izvlecite napravo iz vtičnice.

Kaj pomenijo tipke V1, V2, V3?

V1 = najmanjša hitrost (tiha), V2 = srednja hitrost (običajna uporaba), V3 = največja hitrost (močna izpust). Tipko S uporabite za vklop/izklop motorja.

NAVODILA ZA UPORABO 5DB69251 BLAUPUNKT

Priročnik za uporabo

15

1

Spoj za izlaz zraka

Ref. Kol. Instalacijske komponente

Ta navodila za uporabo so namenjena več modelom te naprave. Zato so v navodilih morda navedeni opisi posameznih lastnosti, ki ne pripadajo vaši specifični napravi.

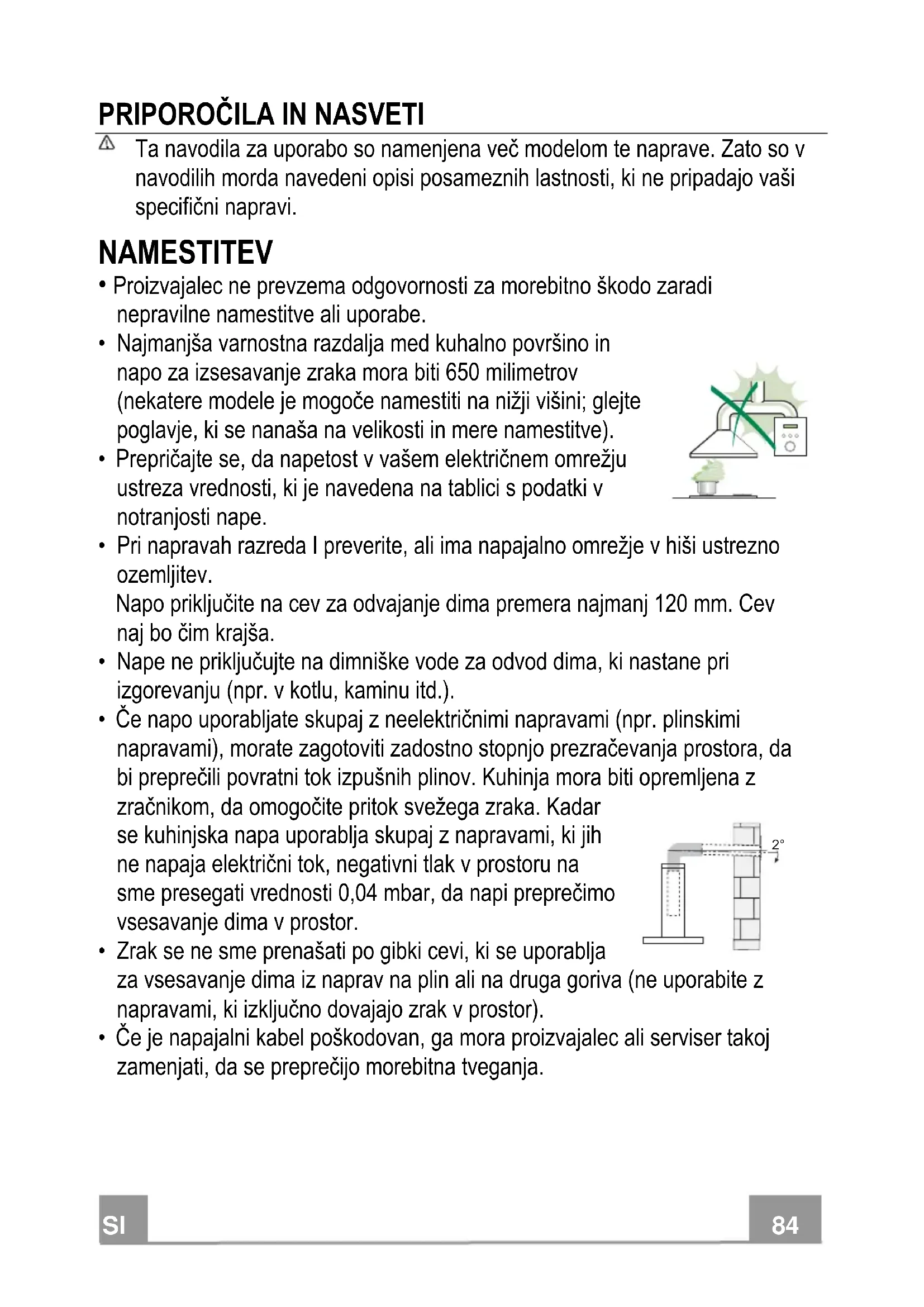

NAMESTITEV

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
- Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti na nižji višini; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
- Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
- Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.

Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.

• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).
• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kuhinja mora biti opremljena z

zračnikom, da omogočite pritok svežega zraka. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru na sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.

• Zrak se ne sme prenašati po gibki cevi, ki se uporablja za vsesavanje dima iz naprav na plin ali na druga goriva (ne uporabite z napravami, ki izključno dovajajo zrak v prostor).
• Če je napajalni kabel poškodovan, ga mora proizvajalec ali serviser takoj zamenjati, da se preprečijo morebitna tveganja.

• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila. Upoštevati morate vse predpise, ki zadevajo izpuste zraka.
• Uporabite samo najbolj ustrezne vijake in dele za napo.

Opozorilo: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

- Napo priključite na napajalno omrežje z bipolarnim stikalom z najmanj trimilimetrsko razdaljo med kontakti.

UPORABA

• Napa je namenjena izključno uporabi v gospodinjstvu za odstranjevanje kuhinjskih vonjav.
• Nape nikoli ne uporabljajte v namene, za katere ni bila načrtovana.
• Med delovanjem nape pod njo ne sme biti visokega plamena.
• Intenzivnost plamena nastavite tako, da je usmerjen samo v dno posode in se ne dviga ob njenih straneh.
• Friteze je treba med uporabo skrbno nadzirati: pregreto olje lahko zagori.
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z

nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen će so pod nadzorom odgovornih oseb.

- Naprave ne smejo uporabljati otroci in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razen će jih pri tem ne vodi in pozorno nadzoruje oseba, ki je odgovorna za njihovo varnost.

- “POZOR: dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

VZDRŽEVANJE

• Pred čiščenjem ali vzdrževanjem napravo vedno ugasnite ali izključite iz napajalnega omrežja.
• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara).
• Filtre za maščobe je treba čistiti po vsakih 2 mesecih delovanja nape oziroma še pogosteje pri intenzivnejši uporabi nape, operete pa jih lahko v pomivalnem stroju.
• Filtra na aktivno oglje ni mogoče oprati in ni obnovljiv; treba ga je zamenjati po približno vsakih 4 mesecih delovanja, pri intenzivnejši uporabi nape pa tudi pogosteje.
• “Če čiščenje ni opravljeno v skladu z navodili, lahko pride do požara.”
• Napo očistite z vlažno krpo in nevtralnim tekočim detergentom.

Simbol — na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

Dimenzije

1 1 Ogrodje nape je opremljeno z: ukaznimi gumbi, osvetlitvijo, sklopom ventilatorja, filtri

2 1 Teleskopski dimnik, ki ga sestavljata:

2.1 1 Zgornji dimnik

2.2 1 Spodnji dimnik

14.1 2 Podaljšek spojnika odprtine za zrak

15 1 Spojnik odprtine za zrak

Ref. Kol. Namestitveni deli

7.1 1 Kovinski nosilec za pritrjevanje nape

7.2.1 2 Kovinski nosilci za pritrjevanje zgornjega dimnika

7.3 1 Kovinski nosilec za podporo spojnika

11 6 Vložki

12a 6 Vijaki 4,2 x 44,4

12c 6 Vijaki 2,9 x 6,5

12e 2 Vijaki 2,9 x 9,5

1 Navodila za uporabo

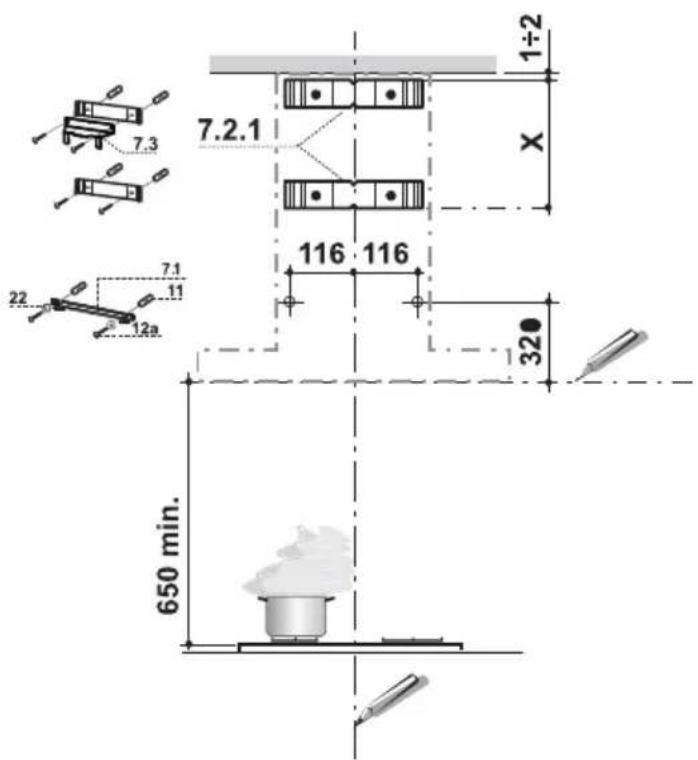

Preluknjanje stene in pritrditev klinov

Na steni začrtajte:

- navpično črto do stropa ali zgornjega roba, ki bo potekala po sredini predela, kjer bo montirana napa;

• vodoravno črto najmanj: najmanj 650 mm nad kuhalno površino.

- Klin 7.2.1 položite na razdaljo 1–2 mm od stropa ali od zgornjega roba, kakor prikazuje slika, in njegovo sredino (vreze) naravnajte na navpično črto.

- Označite središča lukenj nosilca.

- Nosilec 7.2.1 namestite, kot je navedeno, X mm pod prvim nosilcem (X = višina dobavljenega zgornjega kamina), tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.

- Označite središča lukenj nosilca.

- Označite referenčno točko 116 mm od navpične referenčne črte in 320 mm nad vodoravno referenčno črto, kakor prikazuje slika.

- Enako ponovite tudi na drugi strani.

- Izvrtaite luknio premera ø 8 mm na označenih točkah.

• V luknje vstavite vložke 11.

- Pritrdite spodnji kovinski nosilec 7.2.1, tako da uporabite priložene vijake 12a (4,2 x 44,4).

- Pritrdite skupaj zgornji kovinski nosilec 7.2.1 s podpornim kovinskim nosilcem spojnika 7.3, tako da uporabite dva priložena vijaka 12a (4.2 x 44.4).

- Privijte kovinski nosilec 7.1 za pritrjevanje ogrodja nape z 2 vijakoma 12a (4,2 x 44,4) in priloženimi podložkami 22 ter preverite poravnavo.

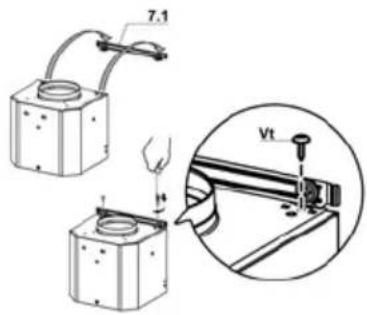

Namestitev s kovinskim nosilcem

• Ogrodje nape namestite na že nameščeni kovinski nosilec 7.1.
• Ogrodje nape privijte do konca na kovinski nosilec z 2 vijakoma 12t.

Priključitev

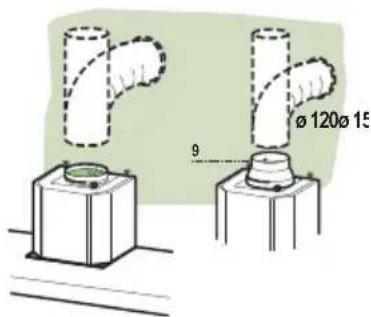

IZHOD ZA ZRAK, MODEL ZA IZSESAVANJE

Za namestitev modela za izsesavanje priključite napo na odvodne cevi, tako da namestite trdo ali upogljivo cev ø 150 ali 120 mm, po izbiri.

• Če namestite cev ø 120 mm, vstavite redukcijsko prirobnico 9 na odprtino nape.
• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material ni priložen.
• Odstranite morebitne filtre z aktivnim ogljem.

ODPRTINA ZA ZRAK MODELA ZA FILTRIRANJE ZRAKA

• S strani priključite podaljšek priključka 14.1 na podaljšek 15.
• Vstavite priključek 15 v podporni klin 7.3 in ga pritrdite z vijakom.
• Preverite, da odprtina podaljškov priključka 14.1 ustreza odprtinici dimnika z vodoravne in navpične strani.
• Povežite priključek 15 z izhodom ogrodja nape s pomočjo trde ali upogljive cevi ø150 mm (cev naj izbere oseba, ki montira napo).
• Prepričajte se, da je priložen filter z aktivnim ogljem.

ELEKTRIČNA PRIKLJUČITEV

- Napo priključite na napajalno mrežo, tako da postavite bipolarno stikalo, pri čemer naj bo odprtina spojev najmanj 3 mm.

- Odstranite protimaščobne filtre (glej razdelek “Vzdrževanje”) in se prepričajte, da je konektor napajalnega kabla pravilno vstavljen v vtičnico aspiratorja

• Na rahlo razširite stranska robnika, namestite ju na kline 7.2.1 in jih ponovno zaprite do konca.
• S strani ju pritrdite na kline s 4 priloženimi vijaki 12c (2,9 x 9,5).
• Preverite, da je odprtina podaljškov priključka ustreza odprtinicam dimnika.

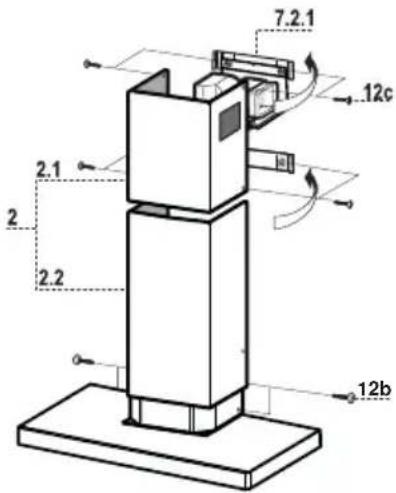

Spodnji dimnik

• Na rahlo razširite stranska robnika dimnika, namestite ju med zgornijim dimnikom in steno in ju ponovno zaprite do konca.
• S strani pritrdite spodnji del nape z 2 priloženima vijakoma 12c (2,9 x 9,5).

L Žarnice Prižgite in ugasnite osvetljavo.

S	Kontrolna lučka		Kontrolna lučka za vklop motorja.
V1	Motor	Vključite in izključite motor za izsesavanje z minimalno hitrostjo, ki omogoča zelo tiho in konstantno menjavanje zraka, kadar je v prostoru malo pa-re.
V2	Hitrost	Srednja hitrost v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med količino prečiščenega zraka in glasnostjo nape optimalno.
V3	Hitrost	Največja hitrost je primerna, kadar pri kuhanju več časa nastaja velika količina pare.

Protimaščobni filtri

ČIŠČENJE KOVINSKIH SAMONOSILNIH PROTIMAŠČOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 me-seca pri normalni uporabi ali pogosteje pri večji uporabi.
• Snemite vsak filter posebej, tako da ga potisnete nazaj proti sistemu in hkrati navzdol.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, pre-den jih ponovno namestite.
• Filtre namestite tako, da bo ročica vidna in obrnjena proti zunanji strani.

Filter za prečiščevanje zraka (model za filtriranje zraka)

MENJAVA FILTROV Z AKTIVNIM OGLJEM

• Filtra z aktivnim ogljem se ne sme čistiti ali ponovno uporabiti, temveč ga je treba zamenjati vsaj vsake 4 mesece, pri večji uporabi nape pa tudi pogosteje.
• Snemite kovinske protimaščobne filtre.
• Odstranite zamašeni filter z aktivnim ogljem, tako da ga sna-mete z nastavkov.
• Namestite nov filter, tako da ga vstavite v nastavke.
• Ponovno namestite kovinske protimaščobne filtre.

• Snemite kovinske protimaščobne filtre.

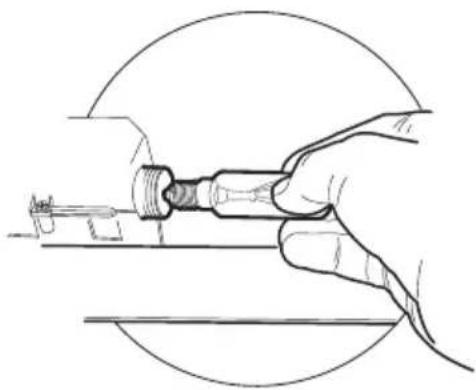

• Odvijte žarnice in jih zamenjajte z novimi, ki morajo imeti enake lastnosti kot prejšnje.
• Ponovno namestite kovinske protimaščobne filtre.
