MANUALE UTENTE 5DB69251 BLAUPUNKT

CONSIGLI E SUGGERIMENTI

Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE

  • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.
  • La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
  • Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa.
  • Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  • Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
  • Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
  • In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio. 2°IT
  • Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
  • Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
  • Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm. USO
  • La cappa aspirante è progettata esclusivamente per l’uso domestico allo scopo di eliminare gli odori dalla cucina.
  • Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
  • Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
  • Le friggitrici devono essere costantemente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi.
  • Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
  • Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico- fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
  • Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.IT
  • “ ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura ”. MANUTENZIONE
  • Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
  • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
  • I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
  • Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
  • "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
  • Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.IT

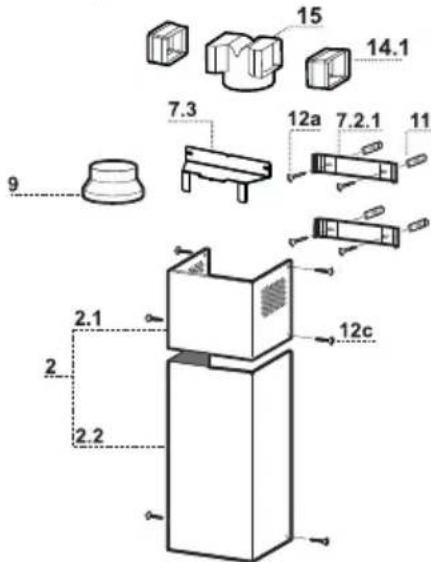

CARATTERISTICHE Ingombro Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 2 1 Camino Telescopico formato da:

9 1 Flangia di Riduzione ø 150-120 mm

14.1 2 Prolunga Raccordo Uscita Aria

15 1 Raccordo Uscita Aria Rif. Q.tà Componenti di Installazione

7.1 1 Staffa fissaggio Corpo Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

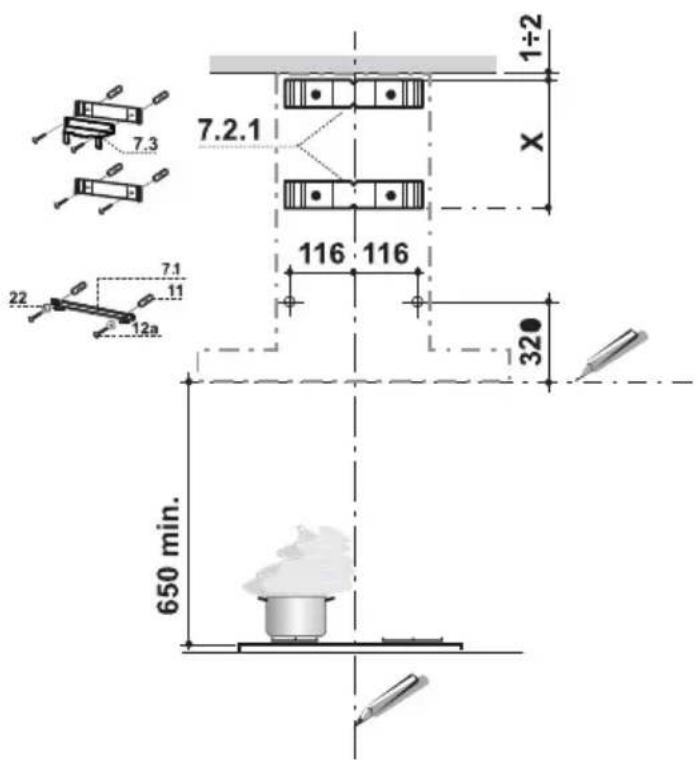

INSTALLAZIONE Foratura Parete e Fissaggio Staffe Tracciare sulla Parete:

  • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
  • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.
  • Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline- ando il suo centro (intagli) sulla linea Verticale di riferimento.
  • Segnare i centri dei Fori della Staffa.
  • Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
  • Segnare i centri dei Fori della Staffa.
  • Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimen- to, e 320 mm sopra la linea Orizzontale di riferimento.
  • Ripetere questa operazione dalla parte opposta.
  • Forare ø 8 mm i punti segnati.
  • Inserire i tasselli 11 nei fori.
  • Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
  • Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.
  • Avvitare la staffa 7.1 per il fissaggio del Corpo Cappa con 2 Viti 12a (4,2 x 44,4) e le Ron- delle 22 in dotazione verificandone il livellamento.IT

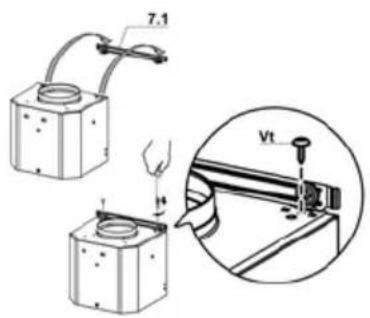

Montaggio Corpo Cappa Installazione con Staffa

  • Agganciare il Corpo Cappa alla Staffa 7.1 già montata.
  • Serrare definitivamente il corpo Cappa alla Staffa con 2 Viti 12t.

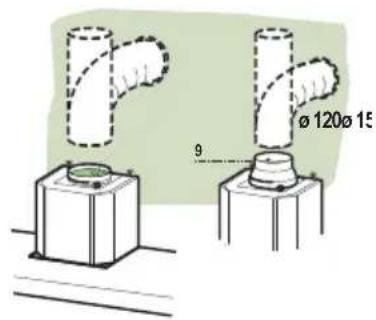

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

  • Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull’Uscita del Corpo Cappa.
  • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
  • Togliere eventuali Filtri Antiodore al Carbone attivo.

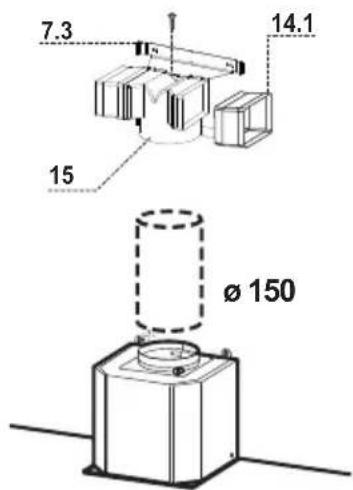

  • Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo
  • Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
  • Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
  • Collegare il Raccordo 15 all’Uscita del Corpo Cappa per mez- zo di un tubo rigido o flessibile di ø150 mm, la cui scelta è la- sciata all'installatore.
  • Assicurarsi della presenza del Filtro Antiodore al Carbone atti- vo. ø 150
  • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

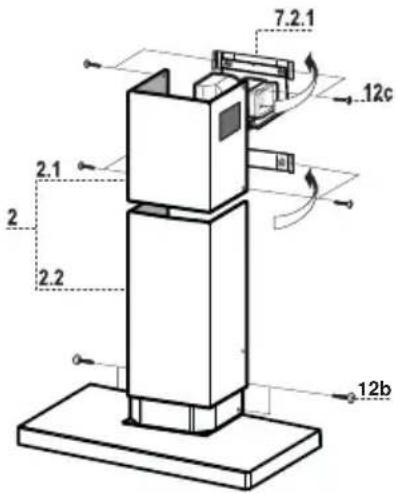

  • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino Camino superiore
  • Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
  • Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
  • Assicurarsi che l’uscita delle Prolunghe Raccordo risulti in cor- rispondenza delle bocchette del Camino. Camino inferiore
  • Allargare leggermente le due falde laterali del Camino, aggan- ciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
  • Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione. 12bIT

L Luci Accende e spegne l’Impianto di Illuminazione. S Led Led accensione Motore. V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura. V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro. V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.IT

MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

  • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
  • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.
  • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
  • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. Filtro antiodore (Versione Filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

  • Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
  • Togliere i Filtri antigrasso metallici.
  • Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
  • Montare il nuovo Filtro agganciandolo nella sua sede.

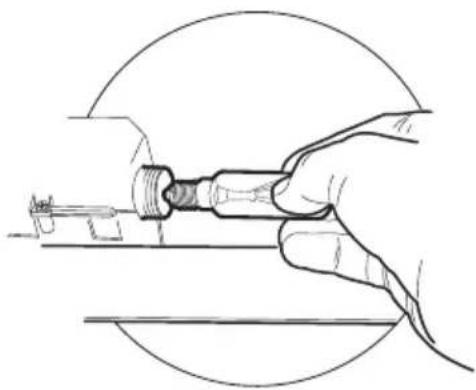

Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 28 W

  • Togliere i Filtri antigrasso metallici.
  • Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
