MANUAL DE USUARIO 5DB69251 BLAUPUNKT

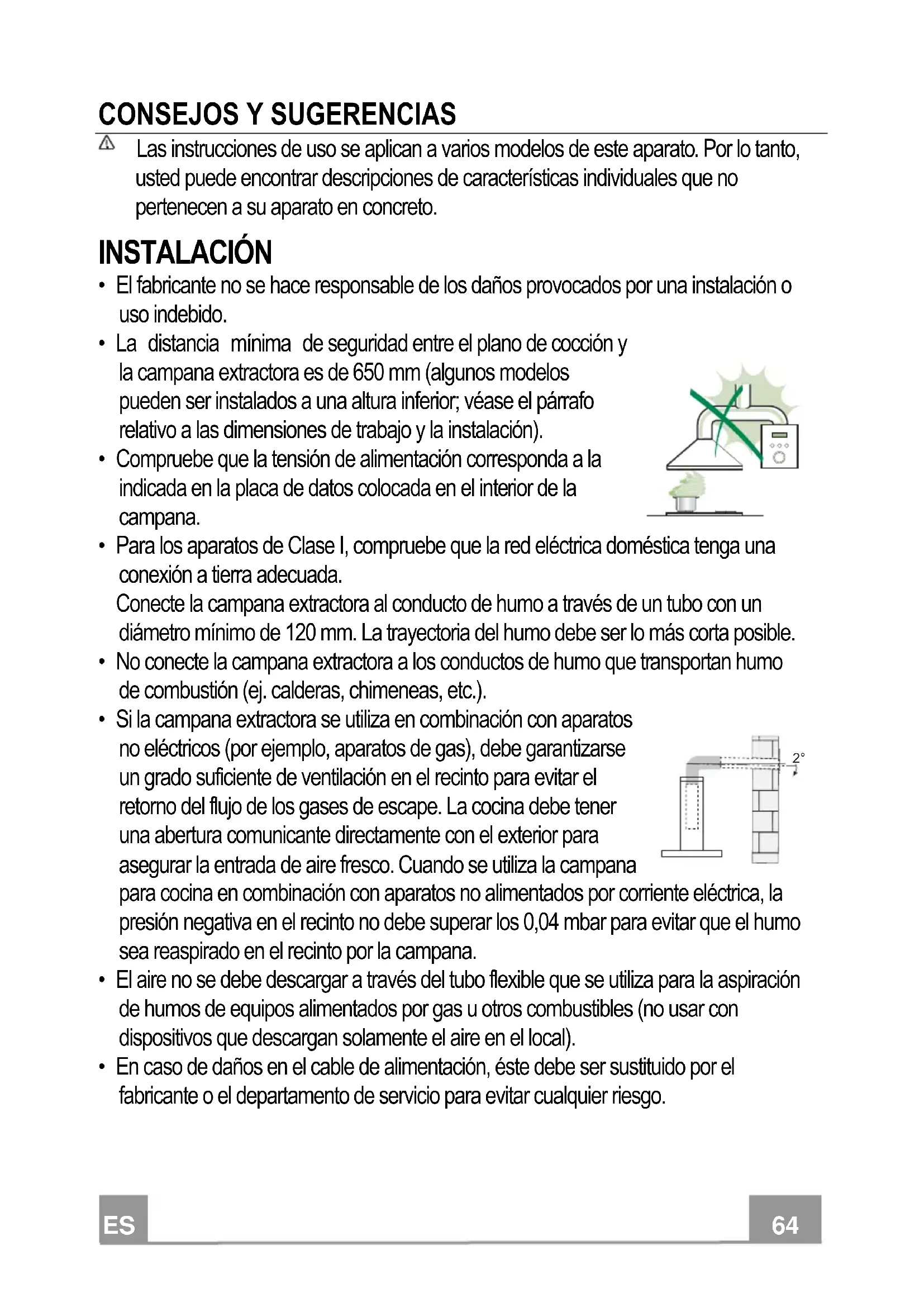

CONSEJOS Y SUGERENCIAS

Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto. INSTALACIÓN

• El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

• La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).

• Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

• Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

• No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

• Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

• El aire no se debe descargar a través del tubo flexible que se utiliza para la aspiración de humos de equipos alimentados por gas u otros combustibles (no usar con dispositivos que descargan solamente el aire en el local).

• En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo. 2°ES

• Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.

• Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana. Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

• Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.

• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.

• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.

• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

• No realice flambeados bajo la campana: se podría producir un incendio.

• Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

• Este equipo no está diseñado para su uso por personas (incluyendo a niños) con disminución psico física sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.ES

• ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción. MANTENIMIENTO

• Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.

• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas.

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente.

• “Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones”.

• Limpie la campana con un paño húmedo y un detergente líquido suave. El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.ES

CARACTERÍSTICAS Dimensiones Componentes Ref. Cdad. Componentes de Producto 1 1 Cuerpo de la campana dotado de: Mandos, luz, grupo ventilador, filtros 2 1 Chimenea telescópica formada por:

9 1 Brida de reducción ø 150-120 mm

14.1 2 Extensión racor salida aire

15 1 Racor salida aire Ref. Cdad. Componentes de instalación

7.1 1 Brida fijación cuerpo de la campana

7.2.1 2 Bridas de fijación chimenea superior

7.3 1 Brida de apoyo racor

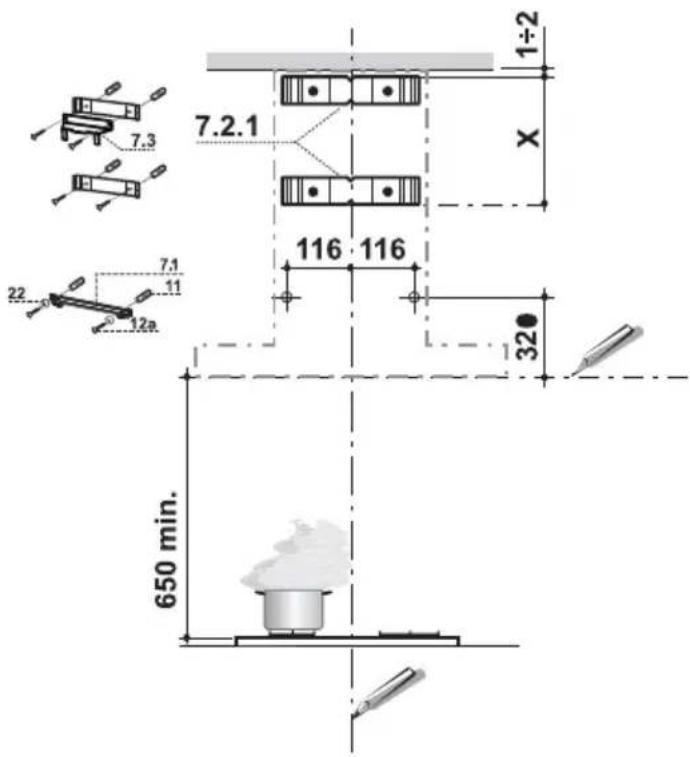

INSTALACIÓN Perforación pared y fijación bridas Trazar en la pared:

• una línea vertical hasta el techo o el límite superior, al centro de la zona prevista para el montaje de la campana;

• una línea horizontal a: 650 mm min. sobre el plano de cocción.

• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (muescas) en la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.

• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.

• Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 320 mm sobre la línea horizontal de referencia.

• Repetir esta operación por la parte opuesta.

• Perforar ø 8 mm los puntos marcados.

• Introducir los tacos 11 en los orificios.

• Fijar la brida inferior 7.2.1 utilizando los tornillos 12a (4,2 x 44,4 ) en dotación.

• Fijar juntos la brida superior 7.2.1 y la brida de soporte del racor 7.3 utilizando los 2 tornillos 12a (4,2 x 44,4) en dotación.

• Atornillar la brida 7.1 para la fijación del cuerpo de la campana con 2 tornillos 12a (4,2 x 44,4) y las arandelas 22 en dotación, y verificar la nivelación.ES

Montaje del cuerpo de la campana Instalación con brida

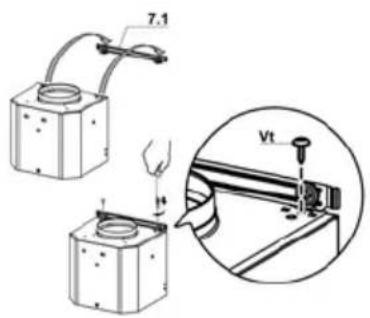

• Enganchar el cuerpo de la campana a la brida 7.1 ya montada.

• Apretar definitivamente el cuerpo de la campana a la brida con 2 tornillos 12t. Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

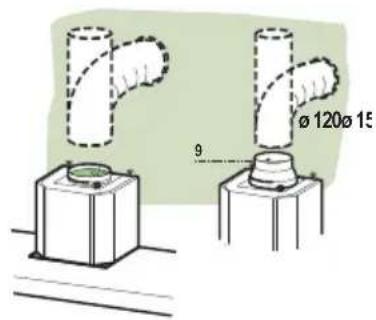

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.

• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.

• Quitar los filtros antiolor al carbón activo.

SALIDA DEL AIRE VERSIÓN FILTRANTE

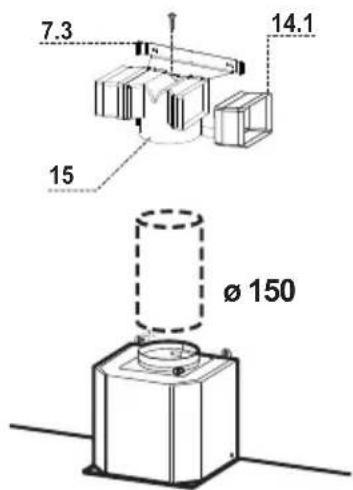

• Introducir lateralmente las extensiones del racor 14.1 en el ra- cor 15.

• Insertar el racor 15 en la brida de soporte 7.3 fijándolo con un tornillo.

• Comprobar que la salida de las extensiones del racor 14.1 re- sulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.

• Conectar el racor 15 a la salida del cuerpo de la campana me- diante un tubo rígido o flexible de Ø 150 mm, cuya elección se deja al instalador.

• Comprobar la presencia del filtro antiolor de carbón activo.

• Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador. Montaje de la chimenea Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.

• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

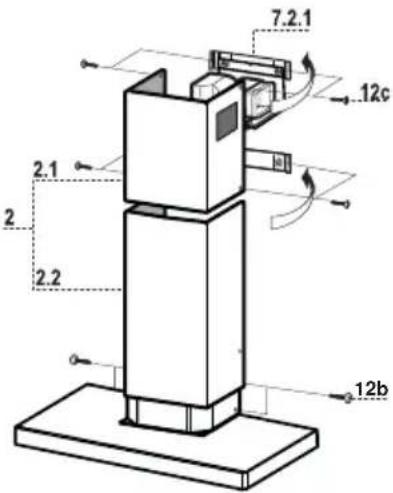

• Asegurarse que la salida de las extensiones del racor coincida con las boquillas de la chimenea. Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.

• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación. 12bES

L Luces Enciende y apaga la instalación de iluminación. S Led Led de encendido motor. V1 Motor Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción. V2 Velocidad Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido. V3 Velocidad Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.ES

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy in- tenso.

• Quitar los filtros uno por vez, operando en los enganches co- rrespondientes.

• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.

• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.. Filtro antiolor (Versión filtrante) SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.

• Quitar el filtro antigrasa metálico.

• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.

• Montar el nuevo filtro enganchándolo en su asiento.

• Montar nuevamente el filtro antigrasa.ES

SUSTITUCIÓN DE LAS LÁMPARAS

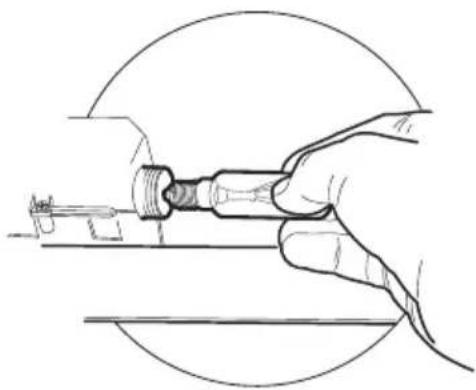

Lámparas halógenas de 28 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.

• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.

• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

Lámpara Consumo de energía (W) Casquillo Voltaje (V) Dimensión (mm) Código ILCOS 28 E14 220 – 240 104 x 35
