GEBRUIKSAANWIJZING 5DB69251 BLAUPUNKT

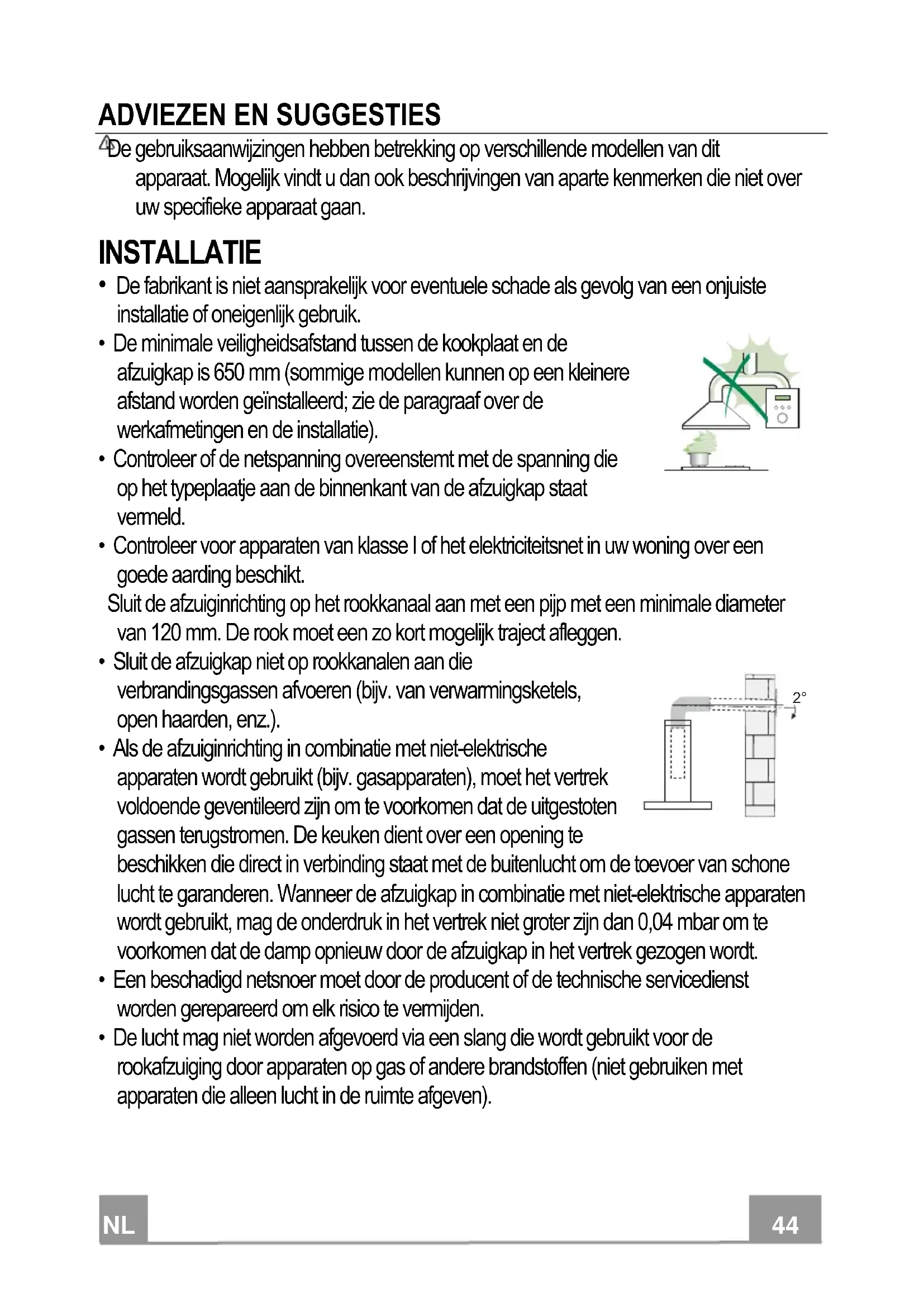

De gebruiksaanwijzingen hebben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die niet over uw specifieke apparaat gaan. INSTALLATIE

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.

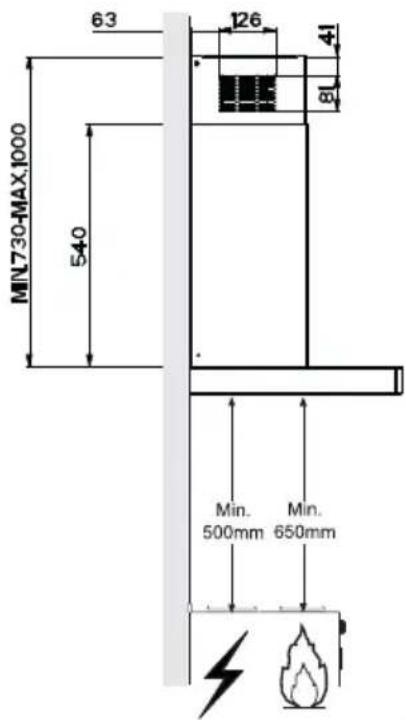

• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).

• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.

• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuiginrichting in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• Een beschadigd netsnoer moet door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• De lucht mag niet worden afgevoerd via een slang die wordt gebruikt voor de rookafzuiging door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven). 2°NL

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Alle regels voor de luchtafvoer moeten in acht worden genomen.

• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. Waarschuwing: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3 mm. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.

• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.

• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

• Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Dit apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.NL

• “ LET OP: tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden ”. ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.

• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).

• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen.

• Het actieve koolstoffilter is niet afwasbaar of regenereerbaar en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.

• 'Er bestaat brandgevaar als de reiniging niet volgens de voorschriften wordt uitgevoerd.'

• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.NL

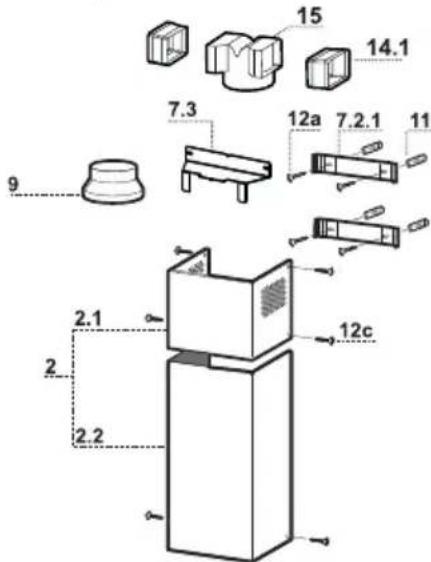

EIGENSCHAPPEN Buitenafmetingen Onderdelen Ref. Aantal Productonderdelen 1 1 Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters 2 1 Telescopische schouw bestaande uit:

2.1 1 Bovenste schouw

2.2 1 Onderste schouw

9 1 Verloopflens ø 150-120 mm

14.1 2 Verlengstuk verbindingsstuk luchtuitlaat

15 1 Verbindingsstuk luchtuitlaat Ref. Aantal Installatieonderdelen

7.1 1 Bevestigingsbeugel afzuigkap

7.2.1 2 Bevestigingsbeugels bovenste schouw

7.3 1 Steunbeugel verbindingsstuk

11 6 Pluggen 12a 6 Schroeven 4,2 x 44,4 12c 6 Schroeven 2,9 x 6,5 12e 2 Schroeven 2,9 x 9,5 12t 2 Schroeven 3,5 x 9,5 22 2 Sluitringen Aantal Documentatie 1 Instructieboekje 12tNL

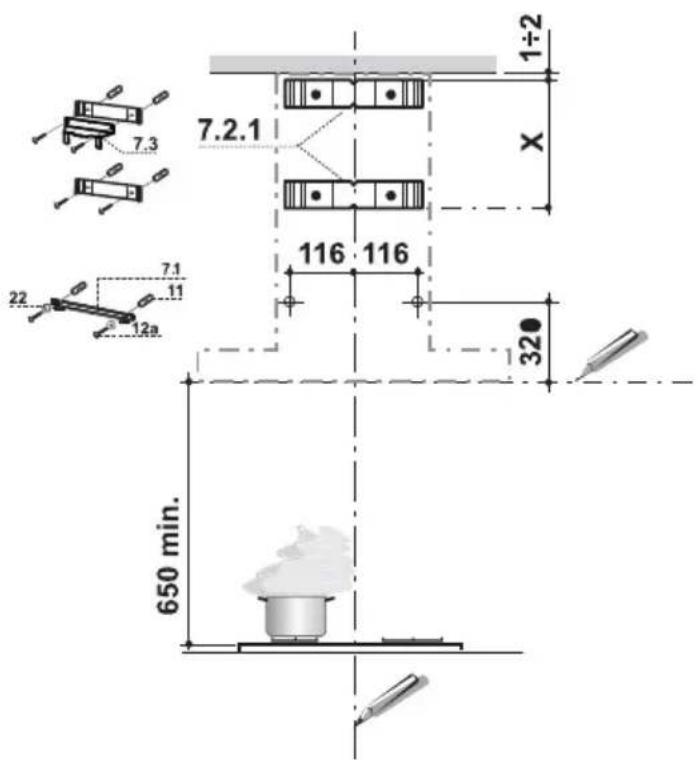

INSTALLATIE Boren in de wand en bevestigen van de beugels Teken op de wand:

• een verticale lijn tot het plafond of tot de bovengrens in het midden van de zone waar de afzuigkap moet worden gemonteerd;

• een horizontale lijn: min. 650 mm boven het kookvlak.

• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovengrens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Teken, zoals aangegeven, een referentiepunt op 116 mm afstand van de verticale referentielijn en 320 mm boven de horizontale referentielijn.

• Herhaal deze handeling aan de andere kant.

• Boor gaten van ø 8 mm op de plaats van de aangekruiste punten.

• Plaats de pluggen 11 in de gaten.

• Bevestig de onderste beugel 7.2.1 met de bijgeleverde schroeven 12a (4,2 x 44,4).

• Bevestig de bovenste beugel 7.2.1 en de steunbeugel van het verbindingsstuk 7.3 samen met behulp van de 2 bijgeleverde schroeven 12a (4,2 x 44,4).

• Draai de beugel 7.1 voor de bevestiging van de afzuigkap aan met 2 schroeven 12a (4,2 x 44,4) en de bijgeleverde sluitringen 22 en controleer de uitlijning.NL

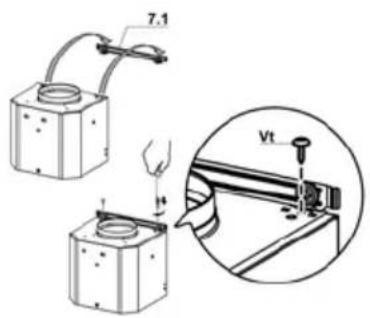

Montage van de afzuigkap Installatie met beugel

• Haak de afzuigkap aan de reeds gemonteerde beugel 7.1.

• Haal de afzuigkap definitief aan met 2 schroeven 12t.

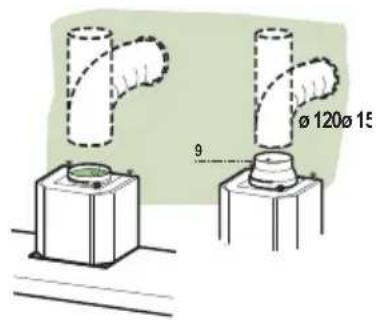

Aansluitingen LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uit- laatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reduc- tieflens 9 op de uitlaat van de wasemkap worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen. Het benodig- de materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

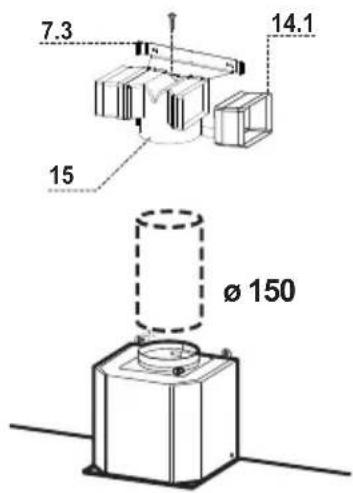

ø 120ø 150 LUCHTUITLAAT FILTERVERSIE

• Monteer de verlengstukken van het verbindingsstuk 14.1 zijde- lings op het verbindingsstuk 15.

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.

• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal corres- pondeert met de mondstukken van de schouw.

• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150 mm, naar keuze van de installateur.

• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is. ø 150

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

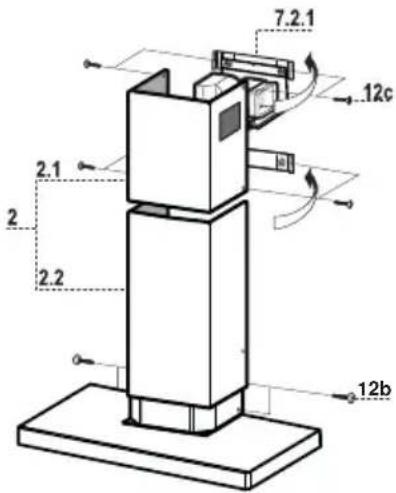

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken. Montage van de schouw Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw. Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vastha- ken tussen het bovenstuk van de schouw en de wand en ze we- er zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c. 12bNL

L Lichten Hiermee schakelt u de verlichting aan en uit. S Led Led motorinschakeling. V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn. V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.NL

• De filters moeten eens in de 2 maanden of, bij bijzonder inten- sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.

• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.

• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft. Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.

• Verwijder de metalen vetfilters.

• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.

• Monteer het nieuwe filter door het op zijn plaats vast te druk- ken.

• Plaats de metalen vetfilters terug.NL

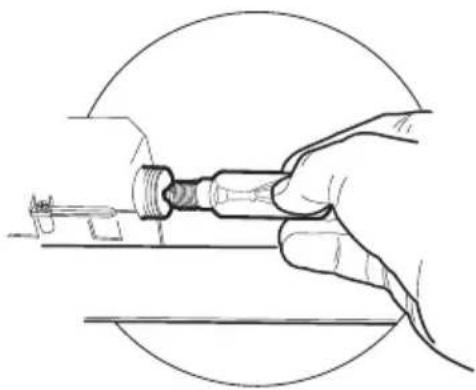

Halogeenlamp van 28 W.

• Verwijder de metalen vetfilters.

• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.

• Plaats de metalen vetfilters terug.
