Znamka	Teka
Model	DOS 60.1 AT
Vrsta izdelka	Kuhinjska napa
Širina	60 cm
Načini delovanja	Odvodna različica (zunanje odvajanje) ali filtrirna različica (notranje kroženje)
Upravljanje	4 tipke: luč VKLOP/IZKLOP, zaustavitev sesanja, minimalna hitrost, srednja hitrost, maksimalna hitrost
Osvetlitev	Halogena žarnica 12V - 20W max, tip G4
Filter proti maščobi	Kovinski filter, ki ga je mogoče oprati (v pomivalnem stroju ali ročno): čiščenje enkrat mesečno
Filter z aktivnim ogljem	Samo za filtrirno različico, menjava največ vsake 4 mesece, ni pralno
Minimalna varnostna razdalja	50 cm za električni štedilnik, 65 cm za plinski ali kombinirani štedilnik
Električni priklop	220-240 V, dostopna stenska vtičnica ali standardiziran odklopnik
Napajalni kabel	Poseben, če je poškodovan, ga mora zamenjati servisna služba
Premer odvodnega priključka	Ni navedeno v navodilih (glejte priključno prirobnico)
Material odvodne cevi	V skladu s standardi, gladka notranjost, premer enak prirobnici
Gospodinjska uporaba	Da, zasnovana izključno za gospodinjsko uporabo
Redno vzdrževanje	Notranje in zunanje čiščenje vsaj enkrat mesečno z nevtralnim tekočim detergentom
Varnostna navodila	Pred čiščenjem izklopite iz omrežja, ne uporabljajte odprtega ognja, preverite prezračevanje prostora ob hkratni uporabi kurilnih naprav
Teža	Približno 10 kg (ocena)
Mere (V x Š x G)	Približno 15 x 60 x 50 cm (ocena)

Pogosto zastavljena vprašanja - DOS 60.1 AT TEKA

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Minimalna razdalja je 50 cm za električne štedilnike in 65 cm za plinske ali kombinirane štedilnike. Če navodila kuhalne naprave določajo večjo razdaljo, je treba to upoštevati.

Kako očistiti filter proti maščobi?

Filter proti maščobi je treba očistiti enkrat mesečno. Lahko ga operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Pomivalni stroj lahko filter razbarva, vendar ne vpliva na njegovo delovanje.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem (uporablja se samo v filtrirni različici) je treba zamenjati največ vsake 4 mesece. Ni ga mogoče očistiti ali regenerirati.

Kako zamenjati žarnico na napi?

Najprej izključite napravo. Prepričajte se, da so žarnice hladne. Odstranite zaščito z majhnim izvijačem, zamenjajte pokvarjeno žarnico z halogeno žarnico 12V - 20W max - G4 (primerno za odprt sistem osvetlitve). Ne dotikajte se žarnice z rokami. Zaprite stropno svetilko z zaskočnim mehanizmom.

Ali lahko uporabljam napo brez filtra proti maščobi?

Ne, nikoli ne uporabljajte nape brez pravilno nameščene rešetke. Filter proti maščobi je bistven za zadrževanje maščobnih delcev in preprečevanje nevarnosti požara.

Kako namestiti napo v odvodni različici?

Uporabite odvodno cev (ni priložena) s premerom, enakim priključni prirobnici. Cev mora imeti rahel naklon navzgor (približno 10°) in biti čim bolj gladka. Izogibajte se nepotrebnim kolencem in spremembam preseka. Odstranite filter z aktivnim ogljem, če je prisoten.

Kaj storiti, če osvetlitev ne deluje?

Najprej preverite, ali so žarnice pravilno nameščene. Če težava ne izgine, se obrnite na servisno službo. Ne pozabite izključiti naprave pred kakršnim koli posegom.

Ali lahko uporabljam napo hkrati s kurilno napravo?

Da, vendar mora prostor imeti ustrezno prezračevanje. Odsesanega zraka nikoli ne smete usmerjati v cev, ki se uporablja za odvod dima iz kurilnih naprav.

Kako očistiti zunanjost nape?

Uporabite vlažno krpo z nevtralnim tekočim detergentom. Ne uporabljajte abrazivnih sredstev ali alkohola. Redno čiščenje (vsaj enkrat mesečno) je priporočljivo za preprečevanje nevarnosti požara.

Ali je napa združljiva z indukcijsko kuhalno ploščo?

Da, napo lahko uporabljate s katero koli vrsto štedilnika. Upoštevajte le minimalno varnostno razdaljo: 50 cm za električne (vključno z indukcijo) in 65 cm za plinske.

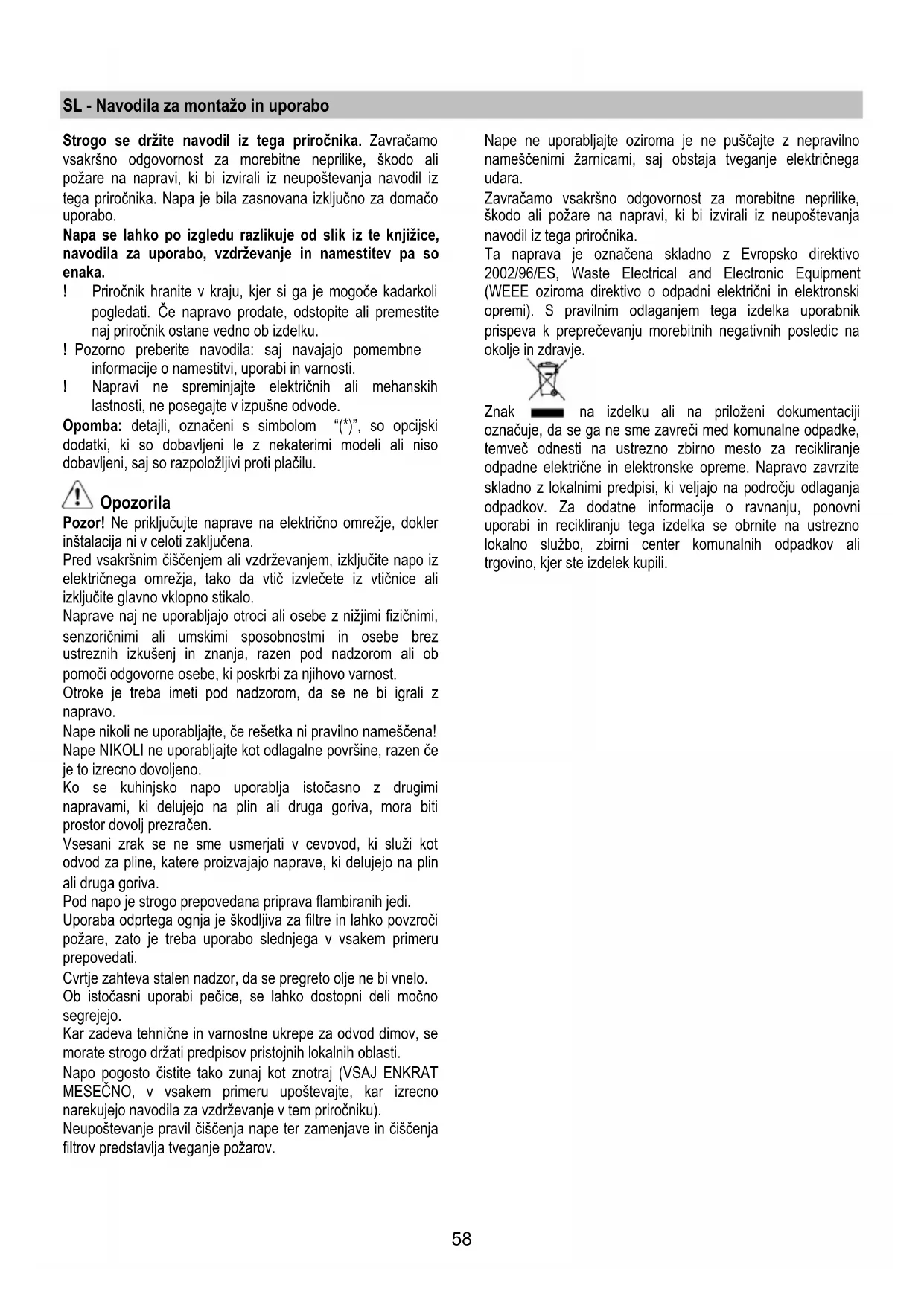

NAVODILA ZA UPORABO DOS 60.1 AT TEKA

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je bila zasnovana izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
! Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.

Opomba: detalji, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler inštalacija ni v celoti zaključena.

Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz električnega omrežja, tako da vtič izvlečete iz vtičnice ali izključite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči požare, zato je treba uporabo slednjega v vsakem primeru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istočasni uporabi pečice, se lahko dostopni deli močno segrejejo.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se morate strogo držati predpisov pristojnih lokalnih oblasti.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku).

Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja filtrov predstavlja tveganje požarov.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalnem odseku mora biti cev rahlo nagnjena navzgor (približno 10°), tako da zrak lažje izhaja navzven.

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in možno povečala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.
! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).
! Izogibajte se izrazitim spremembam smeri cevovoda.
! Notranjost cevovoda naj bo čim bolj gladka.
! Material, iz katerega je izdelan cevovod, mora biti skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje vključite 5 minut pred pričetkom kuhanja in ga pustite delovati še približno 15 minut po končanem kuhanju.

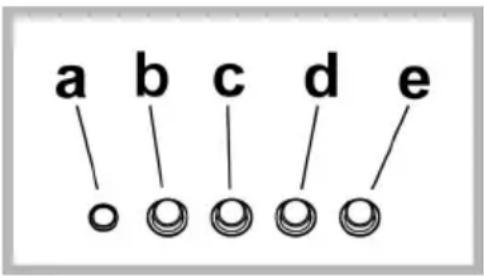

a. slučka prikaza delovanja
b. Stikalo luči ON/OFF.
c.Stikalo OFF motorja
d. Izbira hitrosti 1 (ob majhni količini pare in dimov)
e. Izbira hitrosti 2 (ob povprečni količini pare in dimov)
f. Izbira hitrosti 3 (ob veliki količini pare in dimov)

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.

Za čiščenje uporabljajte krpo, navlaženo s tekočimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za čiščenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočenim navodilom.

Zavračamo vsakršno odgovornost za morebitno škodo na motorju in požare, ki bi bili posledica neprimernega vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Sl. 9-24

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti, predviden – opozori na to potrebo), z ne agresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 23

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, će je to predvideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Odstranite maščobne filtre.

Namestite oglene filtre pod motor.

Preverite, ali zatiča R na ohišju motorja sovpadata z režama

S. Zavrtite ročico v smeri urinega kazalca, dokler se ne zaskoči.

Pri demontaži pa postopek izvedite v obratnem vrstnem redu.

Ponovno namestite maščobne filtre.

Zamenjava žarnic

Sl. 25

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

1. Izvlecite zaščito, pri čemer si pomagajte z majhnim ploščatim izvijačem ali podobnim orodjem.
2. Zamenjajte pregorelo žarnico.

Uporabite le halogenske žarnice 12V -20W max - G4, pri čemer pazite, da se jih ne dotaknete z rokami.

1. Ponovno zaprite zaščite (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.
