DOS 60.1 AT - Hotă de bucătărie TEKA - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului DOS 60.1 AT TEKA în format PDF.
| Marcă | Teka |
| Model | DOS 60.1 AT |
| Tip produs | Hotă de bucătărie |
| Lățime | 60 cm |
| Moduri de funcționare | Versiune aspirantă (evacuare exterioară) sau versiune filtrantă (reciclare interioară) |
| Comenzi | 4 taste: iluminare ON/OFF, oprire aspirare, viteză minimă, viteză medie, viteză maximă |
| Iluminare | Bec halogen 12V - 20W max, tip G4 |
| Filtru antigrăsime | Filtru metalic lavabil (în mașina de spălat vase sau manual): curățare o dată pe lună |
| Filtru cu cărbune activ | Doar pentru versiunea de reciclare, schimbare la maximum 4 luni, nespălabil |
| Distanță minimă de siguranță | 50 cm pentru plită electrică, 65 cm pentru plită pe gaz sau mixtă |
| Conexiune electrică | 220-240 V, priză murală accesibilă sau întrerupător normalizat |
| Cablu de alimentare | Special, de înlocuit de către serviciul post-vânzare dacă este deteriorat |
| Diametru racord de evacuare | Nespecificat în manual (consultați flanșa de racord) |
| Materialul conductului de evacuare | Conform normelor, interior neted, diametru egal cu flanșa |
| Uz casnic | Da, proiectată exclusiv pentru uz casnic |
| Întreținere regulată | Curățare interioară și exterioară cel puțin o dată pe lună cu detergent lichid neutru |
| Instrucțiuni de siguranță | Deconectați înainte de curățare, nu utilizați flacără liberă, verificați ventilarea încăperii în caz de utilizare simultană a aparatelor cu combustie |
| Greutate | Aproximativ 10 kg (estimare) |
| Dimensiuni (Î x L x A) | Aproximativ 15 x 60 x 50 cm (estimare) |
Întrebări frecvente - DOS 60.1 AT TEKA
Întrebările utilizatorilor despre DOS 60.1 AT TEKA
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Hotă de bucătărie în format PDF gratuit! Găsiți manualul dvs. DOS 60.1 AT - TEKA și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DOS 60.1 AT mărcii TEKA.
MANUAL DE UTILIZARE DOS 60.1 AT TEKA
Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată excluziv pentru uz casnic.
Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
! citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotație și trebuie să fie cumpărate.
Avertismente
Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.
Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.
Pentru toate operațiile de instalare și întreținere utilizați mănuși de protectie.
Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice senzoriale și mentale reduse sau care nu au experiența și cunoștința adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparaturii de către o persoană responsabilă cu siguranța acestora.
Copiii trebuie să fie supravegheati pentru a fi siguri că nu se joacă cu aparatura.
Nu folosiți niciodată hota fără montajul corect al grilei!
Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alti combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alti combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu flamă.
Folosirea flăcării libere poate dăuna filtrele și poate crea incendii, așadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.
Părțile componente cu care am putea intra in contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.
În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.
Hota trebuie să fie curățată tot des atât în interior cât și în exterior (CEL PUȚIN ODATĂ PE LUNĂ, respectând în mod expresiv toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual)
Nerespectarea normelor de curățare a hotei precum și neînlocuirea sau necurățarea filtrelor poate crea la riscuri de incendii.
Nu folosiți niciodată hota fără montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit.
Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instrucțiunilor redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
Simbolul de pe produs, sau de pe documentele care
însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.
Versiunea aspirantă
Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.
Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.
În partea orizontală, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior.
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.
Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).
Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folositi un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).
! Evitați schimbările drastice de sectiune ale tubului.
! Folosiți un tub cu interiorul cât mai neted posibil.
! Materialul tubului trebuie să fie aprobat conform normei.
Versiunea filtrantă
Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice, și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.
Conexarea Electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.
Atenție! înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect. Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.
Montarea
Hota este dotată cu dibluri de fixare adecvate pentru toți pereți/ tavane. Este necesar, totuși, să cereți parerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține gretutatea hotei.
Functionarea
Se recomandă o viteza crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și de a o lăsa în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

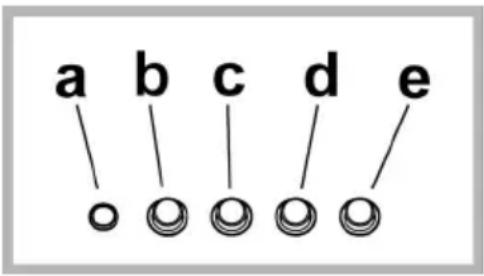

a. led de functionare
b. Întrerupător lumină ON/OFF.
c. Întrerupător OFF motor
d. Selectați viteză 1 (în caz de puțin vapor și gaze arse)
e. Selectați viteza 2 (în caz de cantitate medie de vapor și gaze arse)
f. Selectați viteza 3 (în caz de mult vapor și gaze arse)
Întreținerea
Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.
Curățarea
Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior cât și în exterior. Pentru curățare folositți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!
Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.
Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instructiunilor conținute în acest manual.
Filtru anti-grăsimi
Fig. 9-24
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.
Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageți mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă) Fig. 23
Reține mirosurile neplăcute, derivate în urma procesului de coacere.
Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiti cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs).
NU-I spălați sau refolosiți
Scoateți filtrele anti-grăsimi.
Montați filtrele pe acoperişul motorului.
Controlați dacă bolți R de pe motorul aspirant corespund cu orificiile S, învârtiți în sens orar până se blochează sau Pentru demontare procedați în mod invers.
Puneți la loc filtrele anti-grăsime.
Înlocuirea becurilor
Fig. 25
Deconectați hota de la rețeaua electrică.
Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.
- Scoateți protecția folositu-vă de o șurubelniță sau de o piesă identică.
- Înlocuiti becul ars
Folosiți doar becuri halogene de 12V -20W max - G4, având grijă să nu le atingeți cu mâna. - Închideți protecția (fixare prin declanșare)
Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
