DOS 60.1 AT - вытяжка TEKA - Бесплатное руководство пользователя

Бренд	Teka
Модель	DOS 60.1 AT
Тип продукта	Кухонная вытяжка
Ширина	60 см
Режимы работы	Режим отвода (наружное отведение) или рециркуляции (внутреннее)
Управление	4 кнопки: освещение вкл/выкл, остановка вытяжки, минимальная скорость, средняя скорость, максимальная скорость
Освещение	Галогенная лампа 12В - 20 Вт макс, тип G4
Жировой фильтр	Моющийся металлический фильтр (в посудомоечной машине или вручную): очистка раз в месяц
Угольный фильтр	Только для режима рециркуляции, замена каждые 4 месяца максимум, не подлежит стирке
Минимальное безопасное расстояние	50 см для электрической плиты, 65 см для газовой или смешанной плиты
Электрическое подключение	220-240 В, доступная розетка или стандартный автоматический выключатель
Кабель питания	Специальный, замена только сервисным центром в случае повреждения
Диаметр соединительного патрубка отвода	Не указано в инструкции (см. соединительный фланец)
Материал воздуховода	По стандартам, гладкая внутренняя поверхность, диаметр равен фланцу
Бытовое использование	Да, предназначена исключительно для домашнего использования
Регулярное обслуживание	Очистка внутри и снаружи не реже одного раза в месяц нейтральным жидким моющим средством
Меры безопасности	Отключать перед чисткой, не использовать открытый огонь, проверять вентиляцию помещения при одновременном использовании приборов с горением
Вес	Около 10 кг (приблизительно)
Размеры (В x Ш x Г)	Около 15 x 60 x 50 см (приблизительно)

Часто задаваемые вопросы - DOS 60.1 AT TEKA

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 50 см для электрических плит и 65 см для газовых или смешанных плит. Если в инструкции к варочному устройству указано большее расстояние, его необходимо соблюдать.

Как очистить жировой фильтр?

Жировой фильтр необходимо очищать раз в месяц. Его можно мыть вручную неагрессивным моющим средством или в посудомоечной машине при низкой температуре и быстром цикле. Посудомоечная машина может обесцветить фильтр, но это не влияет на его производительность.

Когда нужно заменять угольный фильтр?

Угольный фильтр (используется только в режиме рециркуляции) необходимо заменять не реже чем каждые 4 месяца. Его нельзя чистить или восстанавливать.

Как заменить лампочку вытяжки?

Сначала отключите прибор. Убедитесь, что лампы холодные. Снимите защиту с помощью небольшой отвертки, замените неисправную лампу на галогенную лампу 12В - 20 Вт макс - G4 (подходит для открытой системы освещения). Не прикасайтесь к лампе руками. Закройте плафон, защелкнув его.

Можно ли использовать вытяжку без жирового фильтра?

Нет, никогда не используйте вытяжку без правильно установленной решетки. Жировой фильтр необходим для удержания частиц жира и предотвращения риска возгорания.

Как установить вытяжку в режиме внешнего отвода?

Используйте воздуховод (не входит в комплект) диаметром, равным диаметру соединительного фланца. Воздуховод должен иметь небольшой наклон вверх (около 10°) и быть максимально гладким. Избегайте лишних изгибов и изменений сечения. Удалите угольный фильтр, если он установлен.

Что делать, если освещение не работает?

Сначала проверьте, правильно ли вставлены лампы в свои гнезда. Если проблема сохраняется, обратитесь в сервисный центр. Не забудьте отключить прибор перед любыми манипуляциями.

Можно ли использовать вытяжку одновременно с газовым прибором?

Да, но помещение должно иметь достаточную вентиляцию. Отсасываемый воздух ни в коем случае не должен направляться в канал, используемый для отвода дымовых газов от приборов с горением.

Как чистить внешнюю поверхность вытяжки?

Используйте влажную ткань с нейтральным жидким моющим средством. Не используйте абразивные средства или спирт. Регулярная очистка (не реже одного раза в месяц) рекомендуется для предотвращения риска возгорания.

Совместима ли вытяжка с индукционной плитой?

Да, вытяжку можно использовать с любым типом плиты. Просто соблюдайте минимальное безопасное расстояние: 50 см для электрической (включая индукционную) и 65 см для газовой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DOS 60.1 AT TEKA

INSTRUCTION ON MOUNTING AND USE EN
MONTAJE Y MODO DE EMPLEO ES
INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO PT
MONTAGE- UND GEBRAUKSANWEISUNG DE
MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZINGEN NL
ОДНГІЕЗ ЗУНАРМОЛОГНЄНЄ КАІ ХРНЄНЄ	EL
MONTAJ VE KULLANIM TALIMATLARI TR
PRESCRIPTIONS DE MONTAGE ET MODE D'EMPLOI FR
FELSZERELÉSI ÉS HASZNÁLATI UTASÍTÁS HU
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ	RU
МОНТАЖДАУ МЕН ПАЙДАЛАНУ НУСКАУЬІ	KK
INSTRUKCJA MONTAŻU I OBSŁUGI	PL
NÁVOD NA MONTÁŽ A POUŽÍVÁNÍ CS
NÁVOD K MONTÁŽI A UŽITÍ SK
ИНСТРУКЦИЯ З МОНТАЖУ І ЕКСПЛУАТАЦІЇ	UK
ИНСТРУКЦИИ ЗА МОНТАЖ И УПОТРЕБА	BG
INSTRUCTII DE MONTAJ SI FOLOSIRE	RO
ISTRUZIONI DI MONTAGGIO E D'USO	IT
NAVODILA ZA UPORABO	SL
UPUTE ZA UPORABU	HR
INSTRUKSER FOR MONTERING OG BRUK	NO
MONTERINGS- ОСН BRUKSANVISNINGAR	SV
BRUGER- OG MONTERINGSVEJLEDNING	DA

DOS 90 - DOS 60

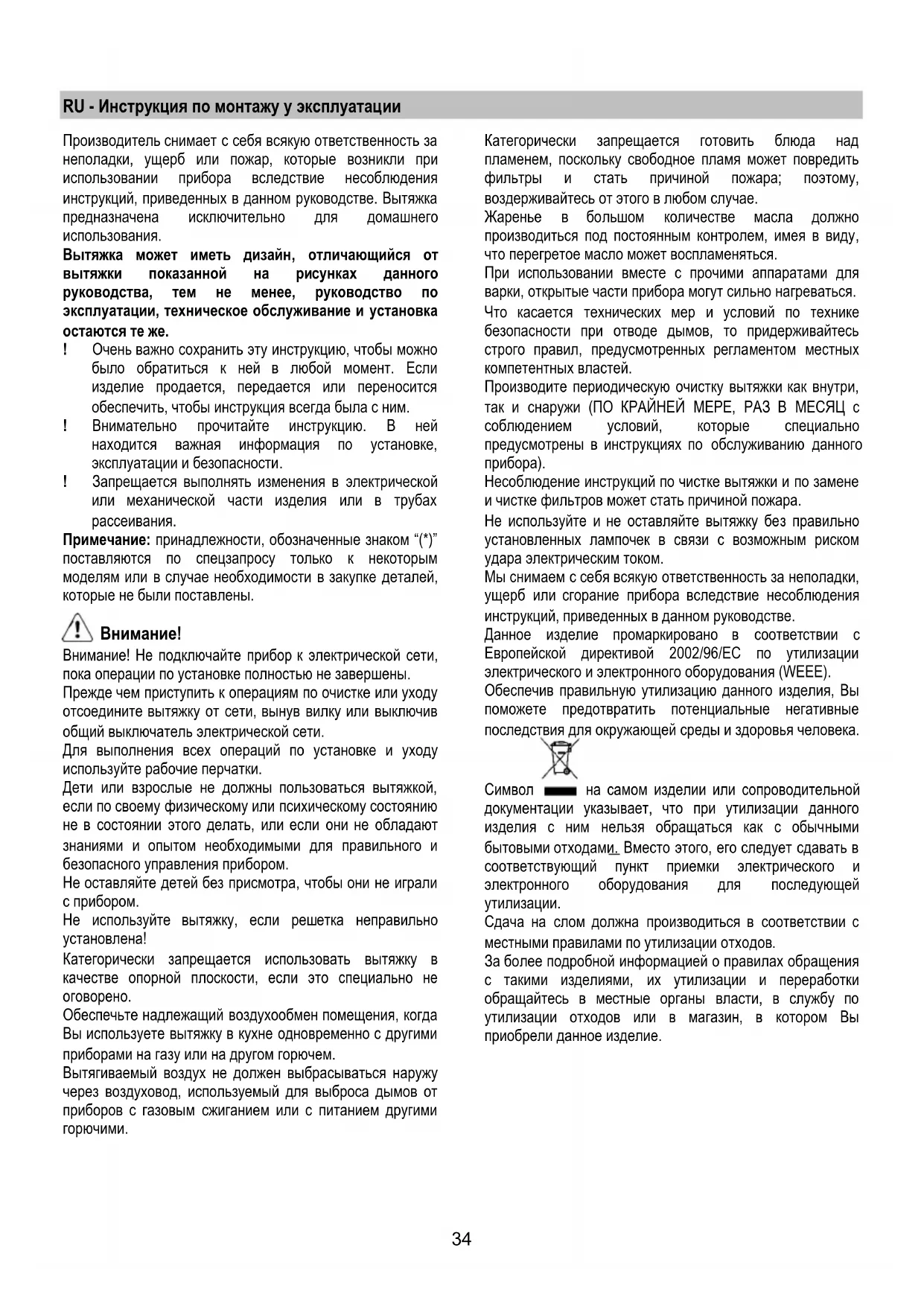

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка предназначена исключительно для домашнего использования.

Вытяжка может иметь дизайн, отличающийся от вытяжки, показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится, обеспечить, чтобы инструкция всегда была с ним. ! Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. ! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.

Примечание: принадлежности, обозначенные знаком “(*)”, поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходу, отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу используйте рабочие перчатки.

Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом, необходимыми для правильного и безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли с прибором.

Не используйте вытяжку, если решетка неправильно установлена!

Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено.

Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими.

Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для варки, открытые части прибора могут сильно нагреваться.

Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей.

Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора).

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ ■ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно.

В горизонтальной части труба должна быть немного приподнята к верху (на около 10°) так, чтобы воздух быстрее мог выходить наружу. Если вытяжка снабжена угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению выше сказанного.

! Использовать трубу с минимально необходимой длиной.

! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). ! Избегать резкого изменения сечения трубы. ! Внутренняя поверхность используемой трубы должна быть как можно более гладкой. ! Материал трубы, должен быть утвержден, согласно нормативам.

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

Установка

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 50см – для электрических плит, и не менее 65см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легкодоступном месте, что можно сделать и после установки. Если же вытяжка не снабжена вилкой (прямое подключение к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Внимание! Прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование, убедитесь в том, что кабель питания правильно смонтирован.

Вытяжка имеет специальный кабель электропитания; в случае повреждения кабеля, необходимо заказать его в службе по техническому обслуживанию.

Установка

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса.

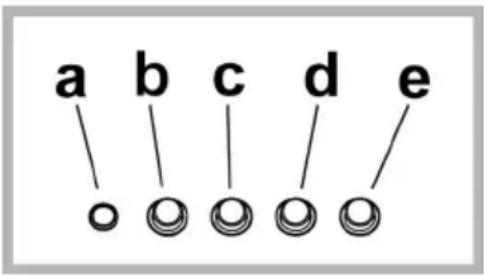

а. Индикатор работы b. ВКЛ/ВЫКЛ подсветки с. ВЫКЛ электродвигателей d. – e. – f. Производительность вытяжки, минимальная (d.), средняя (e.), максимальная (f.).

Уход

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции.

Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира

Рис. 9-24

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость) неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме рециркуляции)

Рис. 23

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью зачистки фильтров задержки жира. В любом случае, заменяйте патрон по крайней мере через каждые 4 месяца (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость).

Угольный фильтр НЕ подлежит мойке или регенерации. Снимите фильтры задержки жира.

Установить фильтры, покрывая полость мотора

Проверить, чтобы штыри R на транспортёре соответствовали отверстиям S; потом поворачивать за часовой стрелкой до блокирования или

Для демонтажа действовать в обратном направлении.

Вновь установить фильтры задержки жира.

Замена ламп

Рис. 25

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам, убедитесь в том, что они остыли.

1. Выньте защитный элемент при помощи небольшой отвертки с плоской головкой или подобного инструмента.
2. Замените перегоревшую лампу. Используйте для этого лишь галогенные лампы на 12V
3. 20W макс - G4, не прикасаясь к ним руками.
4. Закройте плафон (крепление защелкой).

Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.

НЕ ИСПОЛЬЗУЙТЕ СПИРТ!
