Márka	Teka
Modell	DOS 60.1 AT
Termék típusa	Konyhai elszívó
Szélesség	60 cm
Üzemmódok	Elszívó verzió (kültéri elvezetés) vagy szűrő verzió (belső recirkuláció)
Vezérlés	4 gomb: világítás BE/KI, elszívás leállítás, minimális sebesség, közepes sebesség, maximális sebesség
Világítás	Halogén lámpa 12V - 20W max, G4 típus
Zsírszűrő	Mosható fém szűrő (mosogatógépben vagy kézzel): tisztítás havonta egyszer
Aktív szénszűrő	Csak recirkulációs verzióhoz, csere maximum 4 havonta, nem mosható
Minimális biztonsági távolság	50 cm elektromos tűzhely esetén, 65 cm gáz vagy vegyes tűzhely esetén
Elektromos csatlakozás	220-240 V, hozzáférhető fali aljzat vagy szabványos megszakító
Tápkábel	Különleges, sérülés esetén a vevőszolgálat által cserélendő
Elvezető csatlakozó átmérője	Nincs megadva a használati útmutatóban (lásd a csatlakozóperemet)
Elvezető cső anyaga	Szabványos, belső felülete sima, átmérője megegyezik a peremével
Háztartási használat	Igen, kizárólag háztartási használatra tervezve
Rendszeres karbantartás	Belső és külső tisztítás havonta legalább egyszer semleges folyékony mosószerrel
Biztonsági utasítások	Tisztítás előtt áramtalanítsa, ne használjon nyílt lángot, ellenőrizze a helyiség szellőzését égő berendezések egyidejű használata esetén
Súly	Körülbelül 10 kg (becslés)
Méretek (M x Sz x Mé)	Körülbelül 15 x 60 x 50 cm (becslés)

Gyakran ismételt kérdések - DOS 60.1 AT TEKA

Mi a minimális távolság az elszívó és a főzőlap között ?

A minimális távolság 50 cm elektromos tűzhelyeknél és 65 cm gáz vagy vegyes tűzhelyeknél. Ha a főzőberendezés utasításai nagyobb távolságot írnak elő, azt be kell tartani.

Hogyan kell tisztítani a zsírszűrőt ?

A zsírszűrőt havonta egyszer kell tisztítani. Kézzel nem agressív mosószerrel vagy mosogatógépben alacsony hőmérsékleten, gyors programon mosható. A mosogatógép elszínezheti a szűrőt, de nem befolyásolja a teljesítményét.

Mikor kell cserélni az aktív szénszűrőt ?

Az aktív szénszűrőt (csak recirkulációs verzióban használatos) maximum 4 havonta kell cserélni. Nem tisztítható vagy regenerálható.

Hogyan kell cserélni az elszívó izzóját ?

Először áramtalanítsa a készüléket. Győződjön meg arról, hogy a lámpák hidegek. Távolítsa el a védőburkolatot egy kis csavarhúzóval, cserélje ki a hibás lámpát egy halogén 12V - 20W max - G4 típusúra (nyitott világítási rendszerhez alkalmas). Ne érintse meg a lámpát kézzel. Zárja vissza a lámpatestet pattintással.

Használhatom az elszívót zsírszűrő nélkül ?

Nem, soha ne használja az elszívót a rács megfelelő felszerelése nélkül. A zsírszűrő elengedhetetlen a zsírrészecskék felfogásához és a tűzveszély elkerüléséhez.

Hogyan kell telepíteni az elszívót kültéri elvezetéses verzióban ?

Használjon elvezető csövet (nem tartozék), amelynek átmérője megegyezik a csatlakozóperem átmérőjével. A csőnek enyhén felfelé kell dőlnie (kb. 10°), és a lehető legsimábbnak kell lennie. Kerülje a felesleges könyököket és a keresztmetszet-változtatásokat. Távolítsa el a szénszűrőt, ha van.

Mit tegyek, ha a világítás nem működik ?

Először ellenőrizze, hogy a lámpák megfelelően vannak-e behelyezve a foglalatukba. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal. Ne felejtse el áramtalanítani a készüléket bármilyen beavatkozás előtt.

Használhatom az elszívót égő berendezéssel egyidejűleg ?

Igen, de a helyiségnek megfelelő szellőzéssel kell rendelkeznie. A beszívott levegőt soha nem szabad olyan csatornába vezetni, amelyet égő berendezések füstjének elvezetésére használnak.

Hogyan kell tisztítani az elszívó külsejét ?

Használjon nedves ruhát semleges folyékony mosószerrel. Ne használjon súrolószereket vagy alkoholt. A rendszeres tisztítás (legalább havonta egyszer) ajánlott a tűzveszély elkerülése érdekében.

Az elszívó kompatibilis indukciós főzőlappal ?

Igen, az elszívó bármilyen típusú tűzhellyel használható. Csak tartsa be a minimális biztonsági távolságot: 50 cm elektromos (beleértve az indukciós) és 65 cm gáz esetén.

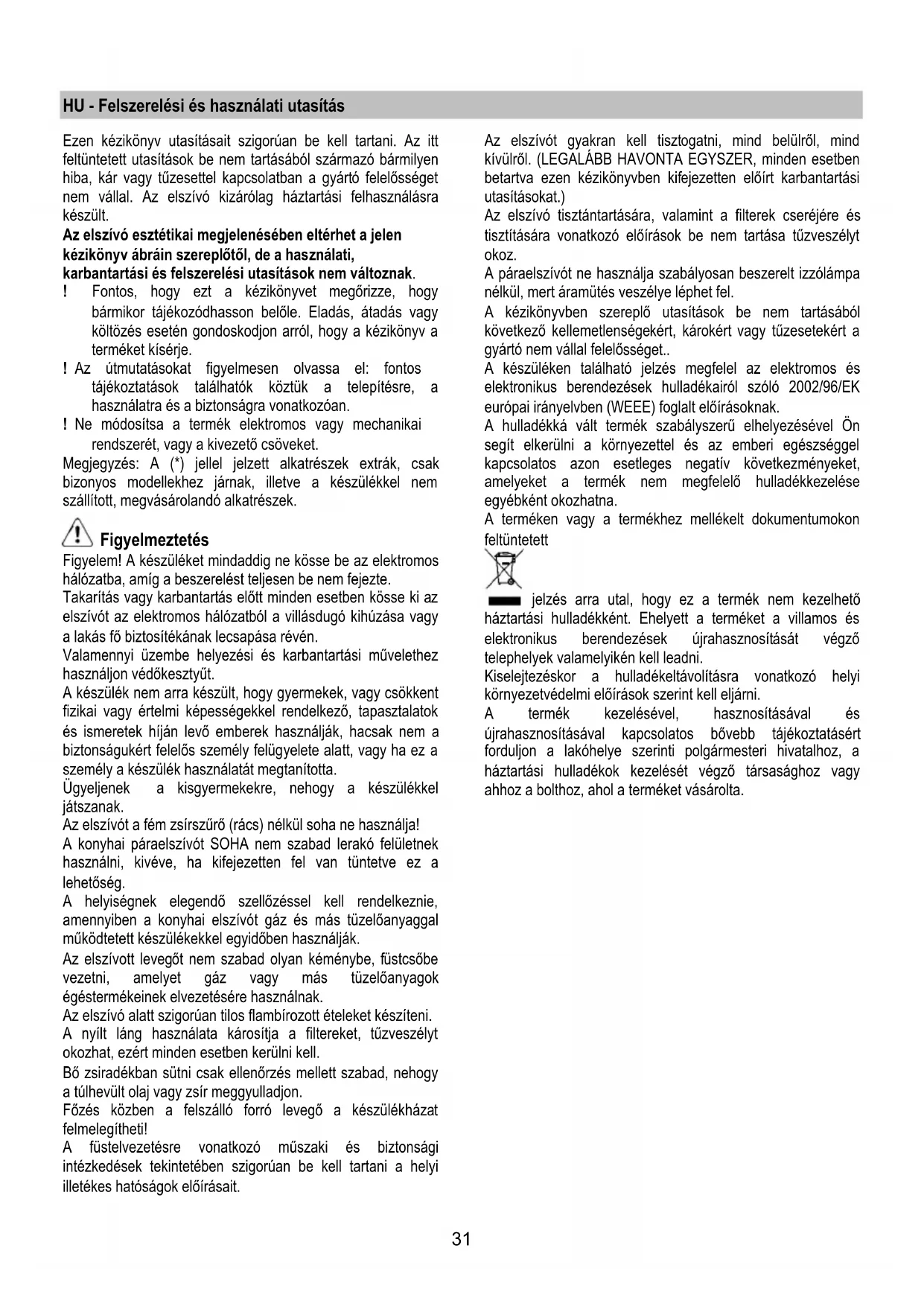

HASZNÁLATI ÚTMUTATÓ DOS 60.1 AT TEKA

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtöl, de a használati, karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellet jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető ási hulladékként. Ehelyett a terméket a villamos és nikus berendezések újrahasznosítását végző lyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

A gözök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.

A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielött a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Működése

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

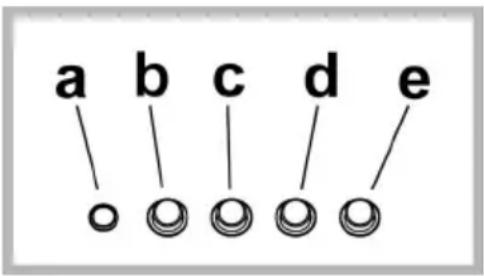

a. jelzőlámpa
b. Világítás BE/KI billentyű.
c. Világítás KI motor.
d. 1 sebesség választó kapcsoló (kevés füst és göz esetére)
e. 2 sebesség választó kapcsoló (közepes mennyiségű göz és füst esetére)
f. 3 sebesség választó (sok göz és füst esetére)

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fö biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosósszerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosósszerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 9-24

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén) ábra 23

Magában tartja a főzésböl származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként (vagy amikor a filterek telítődését jelző rendszer – ha a birtokunkban lévő modellnél van ilyen - ennek szükségességét jelzi.

Szerelje le a zsírfogó szűrőket.

Szerelje fel a filtereket.

Ellenőrizze, hogy az R csapok a deflektoron egybeessenek az S ovális nyílásokkal, majd forgassa el óra járásának megfelelő irányban a megakadásig.

A leszereléshez ugyanezt ellenkező sorrendben végezze el.

Szerelje vissza a zsírfogó szűrőket.

Égőcsere

ábra 25

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt.

Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.

1. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem működik, mielött a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
