DOS 60.1 AT - витяжка TEKA - Безкоштовний посібник користувача

Бренд	Teka
Модель	DOS 60.1 AT
Тип продукту	Кухонна витяжка
Ширина	60 см
Режими роботи	Версія з відведенням (зовнішнє виведення) або версія з фільтрацією (внутрішнє рециркуляція)
Управління	4 кнопки: освітлення увімк./вимк., зупинка витяжки, мінімальна швидкість, середня швидкість, максимальна швидкість
Освітлення	Галогенна лампа 12V - 20W макс., тип G4
Жировий фільтр	Металевий фільтр, який можна мити (в посудомийній машині або вручну): чищення раз на місяць
Вугільний фільтр	Для версії рециркуляції тільки, заміна кожні 4 місяці максимум, не миється
Мінімальна безпечна відстань	50 см для електричної плити, 65 см для газової або комбінованої плити
Електричне підключення	220-240 В, доступна розетка або стандартний автоматичний вимикач
Кабель живлення	Спеціальний, замінювати післяпродажним обслуговуванням при пошкодженні
Діаметр витяжного з'єднання	Не вказано в інструкції (зверніться до з'єднувального фланця)
Матеріал витяжного каналу	За нормами, гладкий всередині, діаметр дорівнює фланцю
Побутове використання	Так, призначена виключно для побутового використання
Регулярний догляд	Чищення всередині та зовні не рідше одного разу на місяць рідким нейтральним миючим засобом
Інструкції з безпеки	Відключати перед чищенням, не використовувати відкритий вогонь, перевіряти вентиляцію приміщення при одночасному використанні приладів згоряння
Вага	Приблизно 10 кг (оцінка)
Розміри (В x Ш x Г)	Приблизно 15 x 60 x 50 см (оцінка)

Часті запитання - DOS 60.1 AT TEKA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 50 см для електричних плит та 65 см для газових або комбінованих плит. Якщо інструкції до варильного пристрою вказують більшу відстань, її слід дотримуватися.

Як чистити жировий фільтр?

Жировий фільтр слід чистити раз на місяць. Його можна мити вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Посудомийна машина може змінити колір фільтра, але це не впливає на його продуктивність.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр (використовується лише у версії рециркуляції) потрібно замінювати не рідше ніж кожні 4 місяці. Його не можна чистити або регенерувати.

Як замінити лампочку витяжки?

Спочатку відключіть прилад. Переконайтеся, що лампи холодні. Зніміть захист за допомогою невеликої викрутки, замініть несправну лампу на лампу галогенну 12V - 20W макс. - G4 (придатну для відкритої системи освітлення). Не торкайтеся лампи руками. Закрийте плафон, зафіксувавши його на місце.

Чи можна використовувати витяжку без жирового фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки. Жировий фільтр необхідний для затримання жирових частинок та запобігання ризику пожежі.

Як встановити витяжку у версії з відведенням назовні?

Використовуйте витяжний канал (не входить у комплект) діаметром, рівним діаметру з'єднувального фланця. Канал повинен мати невеликий нахил вгору (близько 10°) та бути якомога гладшим. Уникайте зайвих вигинів та змін перерізу. Видаліть вугільний фільтр, якщо він є.

Що робити, якщо освітлення не працює?

Спочатку перевірте, чи правильно встановлені лампи у свої гнізда. Якщо проблема не зникне, зверніться до сервісного центру. Не забудьте відключити прилад перед будь-якими маніпуляціями.

Чи можна використовувати витяжку одночасно з приладом згорання?

Так, але приміщення повинно мати достатню вентиляцію. Всмоктуване повітря ніколи не повинно потрапляти в канал, який використовується для відведення диму від приладів згорання.

Як чистити зовнішню поверхню витяжки?

Використовуйте вологу ганчірку з рідким нейтральним миючим засобом. Не використовуйте абразивні засоби або спирт. Рекомендується регулярне чищення (не рідше одного разу на місяць) для запобігання ризику пожежі.

Чи сумісна витяжка з індукційною плитою?

Так, витяжку можна використовувати з будь-яким типом плити. Дотримуйтеся мінімальної безпечної відстані: 50 см для електричної (включаючи індукційну) та 65 см для газової.

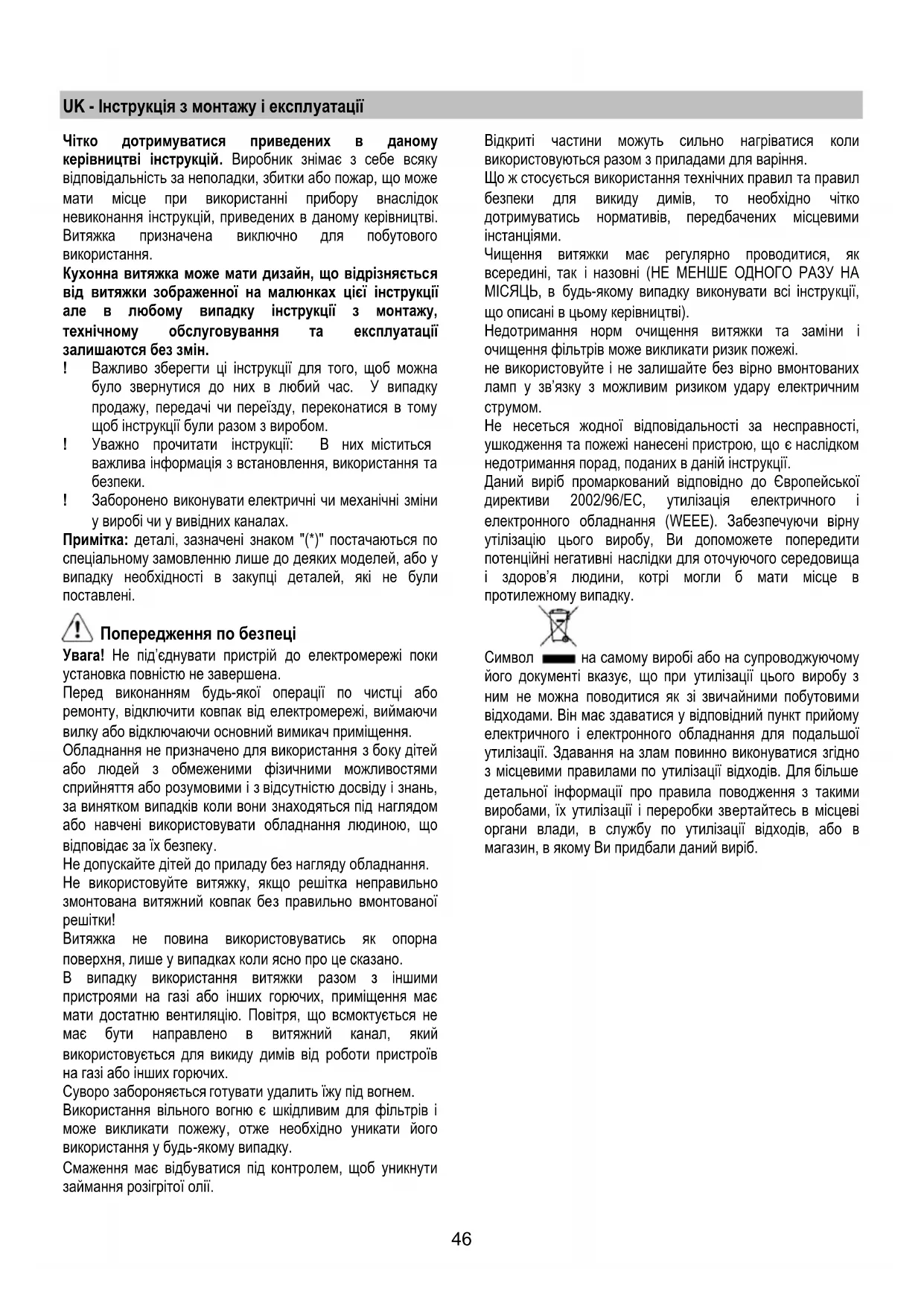

ПОСІБНИК КОРИСТУВАЧА DOS 60.1 AT TEKA

Чітко дотримуватися наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за неполадки, збитки або пожежу, що можуть виникнути при використанні приладу внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжка призначена виключно для побутового використання.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки, зображеної на малюнках цієї інструкції, але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаються без змін.

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. ! Уважно прочитайте інструкції: у них міститься важлива інформація щодо встановлення, використання та безпеки. ! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

Примітка: деталі, позначені знаком "(*)", постачаються за спеціальним замовленням лише для деяких моделей або у випадку необхідності придбання деталей, які не були поставлені.

Попередження з безпеки

Увага! Не під'єднуйте пристрій до електромережі, поки установка повністю не завершена.

Перед виконанням будь-якої операції з чищення або ремонту відключіть ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення.

Обладнання не призначене для використання дітьми або людьми з обмеженими фізичними, сенсорними чи розумовими можливостями, а також без досвіду та знань, за винятком випадків, коли вони перебувають під наглядом або навчені використовувати обладнання особою, відповідальною за їх безпеку.

Не допускайте дітей до приладу без нагляду.

Не використовуйте витяжку, якщо решітка неправильно змонтована. Витяжний ковпак не можна використовувати без правильно вмонтованої решітки!

Витяжка не повинна використовуватися як опорна поверхня, лише у випадках, коли про це прямо зазначено.

У випадку використання витяжки разом з іншими пристроями на газі або інших горючих матеріалах, приміщення має мати достатню вентиляцію. Повітря, що всмоктується, не має бути направлене у витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих матеріалах.

Суворо забороняється готувати їжу під відкритим вогнем.

Використання відкритого вогню є шкідливим для фільтрів і може викликати пожежу, тому необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися під час використання з приладами для варіння.

Щодо використання технічних правил та правил безпеки для викиду димів, необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.

Чищення витяжки має регулярно проводитися як всередині, так і зовні (НЕ РІДШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, у будь-якому випадку виконуйте всі інструкції, описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може спричинити ризик пожежі.

Не використовуйте витяжку без належно встановлених ламп через можливий ризик ураження електричним струмом.

Виробник не несе жодної відповідальності за несправності, ушкодження та пожежі, що виникли внаслідок недотримання порад, наведених у цій інструкції.

Цей виріб промарковано відповідно до Європейської директиви 2002/96/EC щодо утилізації електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які могли б виникнути в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що цей виріб не можна утилізувати разом із звичайними побутовими відходами. Його необхідно здати до відповідного пункту прийому електричного та електронного обладнання для подальшої утилізації. Утилізація повинна виконуватися згідно з місцевими правилами поводження з відходами. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, де ви придбали цей виріб.

Використання

Витяжка призначена для роботи в режимі всмоктування з виведенням повітря назовні або у фільтрувальному режимі з рециркуляцією повітря.

Режим рециркуляції

Пари виводяться назовні через вивідну трубу, закріплену до з'єднувального фланця.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

Увага! Вивідна труба не постачається, тому її необхідно придбати окремо.

У горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°), щоб забезпечити швидше виведення повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значного збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність за вищесказане. Використайте якомога коротший витяжний канал.

Використайте витяжний канал з якомога меншою кількістю поворотів (максимальний кут повороту: 90°). Уникайте різких змін площі перерізу витяжного каналу. Використовуйте канал з якомога гладенькою поверхнею. Матеріал витяжного каналу має відповідати нормативам.

Фільтруючий тип

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Інсталяція

Відстань нижньої частини витяжки до посуду на кухонній плиті має бути не менше 50 см у випадку електричних плит та 65 см у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вони вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двополюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! Перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів залежно від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо вмикати витяжку за 5 хвилин до початку готування їжі і залишати її ввімкненою протягом 15 хвилин після закінчення готування.

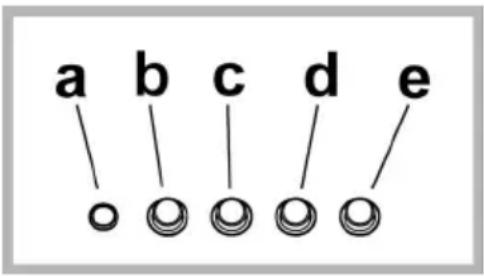

a. Індикатор роботи b. Вимикач світла ON/OFF. c. Вимикач OFF двигуна d. Вибір швидкості 1 (у випадку малої кількості випарів і диму) e. Вибір швидкості 2 (у випадку середньої кількості випарів і диму) f. Вибір швидкості 3 (у випадку великої кількості випарів і диму)

Догляд

Увага! Перед будь-якою операцією чищення чи обслуговування від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чищення

Витяжку слід чистити часто, як зовні, так і всередині (принаймні з такою ж періодичністю, як і догляд за фільтрами для затримання жирів). Для чищення використовуйте спеціальну серветку, змочену нейтральним рідким миючим засобом.

Не використовуйте засоби, що містять абразивні матеріали.

Увага: Недотримання правил чищення та заміни фільтрів може призвести до ризику виникнення пожежі. Тому рекомендуємо дотримуватися наведених інструкцій.

Знімається будь-яка відповідальність за можливі пошкодження двигуна та пожежі, що виникли внаслідок неправильного ремонту або недотримання вищеописаних попереджень.

Фільтр затримки жирів

Мал. 9-24

Затримує жирові сполуки, що утворюються під час приготування їжі.

Повинен чиститися один раз на місяць (або коли система індикації переповнення фільтрів, якщо вона є у вашій моделі, вказує на таку необхідність), з використанням неагресивних миючих засобів вручну або в посудомийній машині при низькій температурі та короткому циклі.

При митті в посудомийній машині може мати місце деяке знебарвлення фільтра, проте його фільтрувальні характеристики залишаються незмінними.

Щоб зняти фільтр затримки жиру, потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 23

Вбирає неприємні запахи кухні.

Насиченість вугільного фільтра перевіряється після більш або менш тривалого використання залежно від типу плити та регулярності чищення жиропоглинаючого фільтра. У будь-якому випадку необхідно замінювати картридж принаймні через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі – вказує на таку необхідність). Фільтр не підлягає миттю чи поновленню.

Зніміть фільтри затримки жирів.

Встановіть фільтри, покриваючи двигун.

Перевірте, щоб стрижні R на транспортері відповідали отворам S; потім повертайте за годинниковою стрілкою, доки не відбудеться блокування.

Для демонтажу дійте у зворотному напрямку.

Встановіть знову фільтри затримки жирів.

Заміна ламп

Мал. 25

Відключіть прилад від електромережі.

Увага! Перш ніж торкатися ламп, необхідно переконатися, що вони охололи.

1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту.
2. Замініть перегорілу лампу. Використовуйте для цього лише галогенні лампи на 12V -20W макс - G4, не доторкуючись до них руками.
3. Закрийте плафон (кріплення засувкою).

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
