Vrsta izdelka	Termična kosilnica
Znamka in model	Makita PLM4628
Motor	Briggs & Stratton 500E, 09P6, 140 cm³
Samohodna	Da (hitrost približno 3,6 km/h)
Širina reza	460 mm
Nastavitev višine reza	7 položajev, od 30 do 75 mm
Zmogljivost zbiralne vreče	60 litrov
Zmogljivost rezervoarja za gorivo	800 ml
Zmogljivost rezervoarja za olje	470 ml
Neto teža	31,2 kg
Raven zvočne moči (zagotovljena)	96 dB(A)
Raven tresljajev	4,531 m/s² (K=1,5 m/s²)
Funkcije 3 v 1	Zadnje zbiranje, bočno izmetavanje, mulčenje
Zaustavitev motorja in varnost	Zavora rezila na krmilnem ročaju, takojšnja zaustavitev ob sprostitvi ročaja
Ročaj nastavljiv po kotu	5 položajev, od -20° do 20°
Zložljiv ročaj	Da, za kompaktno shranjevanje
Vrsta rezila	Rotacijsko rezilo, referenca Makita 263001451
Vzdrževanje zračnega filtra	Čiščenje vsakih 25 ur, element iz pene
Vžigalna svečka	Letno čiščenje in zamenjava, razmik 0,7-0,8 mm
Garancija	12 mesecev (napake materiala in izdelave)
Napajanje	Bencin (neosvinčen)

Pogosto zastavljena vprašanja - PLM4628 MAKITA

Kako zaženem kosilnico Makita PLM4628?

Pritisnite 3- do 5-krat na grelni gumb. Za hladen zagon prestavite ročico dušilke v zaprt položaj. Držite krmilni ročaj zavore ob zgornjem ročaju, nato na kratko potegnite ročaj za zagon. Sprostite ročaj zavore, da ustavite motor in rezilo.

Kako nastavim višino reza?

Ustavite motor in odklopite kabel vžigalne svečke. Uporabite sredinsko ročico za nastavitev višine: potisnite jo proti kolesu, nato jo dvignite ali spustite na enega od 7 položajev (od 30 do 75 mm). Vsa kolesa se prilagodijo hkrati.

Kako aktiviram način mulčenja?

Motor in rezilo naj bosta ustavljena. Dvignite zadnji pokrov, odstranite zbiralno vrečo. Potisnite mulčni klin v pladenj in ga zaklenite z gumbom. Zaprite pokrov. Ne kosite več kot 2 cm višine trave in uporabite motor pri polni hitrosti.

Kako uporabim bočni izmet?

Motor in rezilo naj bosta ustavljena. Odstranite zbiralno vrečo, namestite mulčni klin. Dvignite bočni pokrov in namestite bočni izmetni kanal na čep. Zaprite pokrov čez kanal. Za vrnitev k zbiranju odstranite klin in kanal ter namestite vrečo.

Kako očistim spodnjo stran pladnja?

Po vsaki uporabi ustavite motor in odklopite kabel svečke. Nagnite kosilnico tako, da je svečka obrnjena navzgor. S primernim orodjem postrgajte pladenj, da odstranite travo in ostanke. Ne škropite z vodo po motorju.

Kako pogosto naj menjam motorno olje?

Menjava olja je treba izvesti v skladu z navodili za motor Briggs & Stratton, ki je priložen kosilnici. Na splošno je priporočljivo menjati olje vsakih 50 ur uporabe ali na začetku vsake sezone.

Kaj storiti, če motor ne zažene?

Preverite, ali je ročica dušilke v pravilnem položaju, ali je v rezervoarju bencin, ali je svečka pravilno priključena in čista (razmik 0,7-0,8 mm) ter ali zračni filter ni zamašen. V primeru zalitja odstranite zračni filter in večkrat potegnite zaganjalnik, da izpraznite uplinjač.

Kako shranim kosilnico pozimi?

Izčrpajte rezervoar za bencin s črpalko. Zaženite motor, dokler ne ugasne zaradi pomanjkanja goriva. Odstranite svečko, vlijte 20 ml olja v valj, povlecite zaganjalnik, da se olje porazdeli, nato vstavite svečko. Očistite in namažite kosilnico ter jo shranite na suhem mestu, zaščitenem pred zmrzaljo.

Zakaj kosilnica nenormalno vibrira?

To je lahko posledica zrahljanega ali neuravnoteženega rezila. Takoj ustavite motor, odklopite svečko in preverite privitost rezila (navor privitja: 35-45 Nm). Če je rezilo poškodovano ali neuravnoteženo, ga zamenjajte z originalnim rezilom Makita (ref. 263001451).

Kako zamenjam rezilo kosilnice?

Odklopite kabel svečke. Nagnite kosilnico. Odstranite šestrobi vijak in podložko, nato rezilo in adapter. Namestite novo rezilo s številko dela obrnjeno navzgor, poravnajte podložko, vstavite vijak in privijte z navorom 35-45 Nm. Pred ponovnim sestavljanjem namažite ročično gred.

NAVODILA ZA UPORABO PLM4628 MAKITA

GBPetrol Lawn Mower Instruction manual
FTondeuse Thermique Manuel d'instructions
DBenzin-Rasenmäher Betriebsanleitung
IRasaerba con motore a benzina Istruzioni per l'uso
ECortadora de Césped a Gasolina Manual de instrucciones
PCortador de Grama a Gasolina Manual de instruções
SBensindriven gräsklippare Bruksanvisning
NBensindrevet gressklipper	Bruksanvisning
FIN	Bensiinikäyttöinen ruohonleikkuri	Käyttöohje
LV	Benzīna zāles plaujmašīna	Instrukciju rokasgrāmata
LT	Benzininė žoliapjovė	Naudojimo instrukcija
EE	Bensiinimootoriga muruniiduk	Kasutusjuhend
PL	Spalinowa kosiarka do trawy	Instrukcja obsługi
HU	Benzinmotoros fūnyíró	Használati utasítás
SK	Benzínová kosačka	Návod na obsluhu
CZ	Benzínová sekačka na trávu	Návod k obsluze
SI	Kosilnica z bencinskim motorjem	Navodila za uporabo
AL	Kositëse bari me naftë	Manuali i perdorimit
BG	Бензинова косачка за трева	Инструкция за работа
HR	Benzinska kosilica za travu	Priručnik s uputama za uporabu
MK	Бензинска косилка	Упатство за употреба
RO	Maşină de tuns iarba pe bază de benzină	Manual de instrucțiuni
RS	Бензинска косилица за траву	Приручник са упутствима
RUS	Бензогазонокосилка	Инструкция по эксплуатации
UA	Бензинова газонокосарка	Інструкція з експлуатації

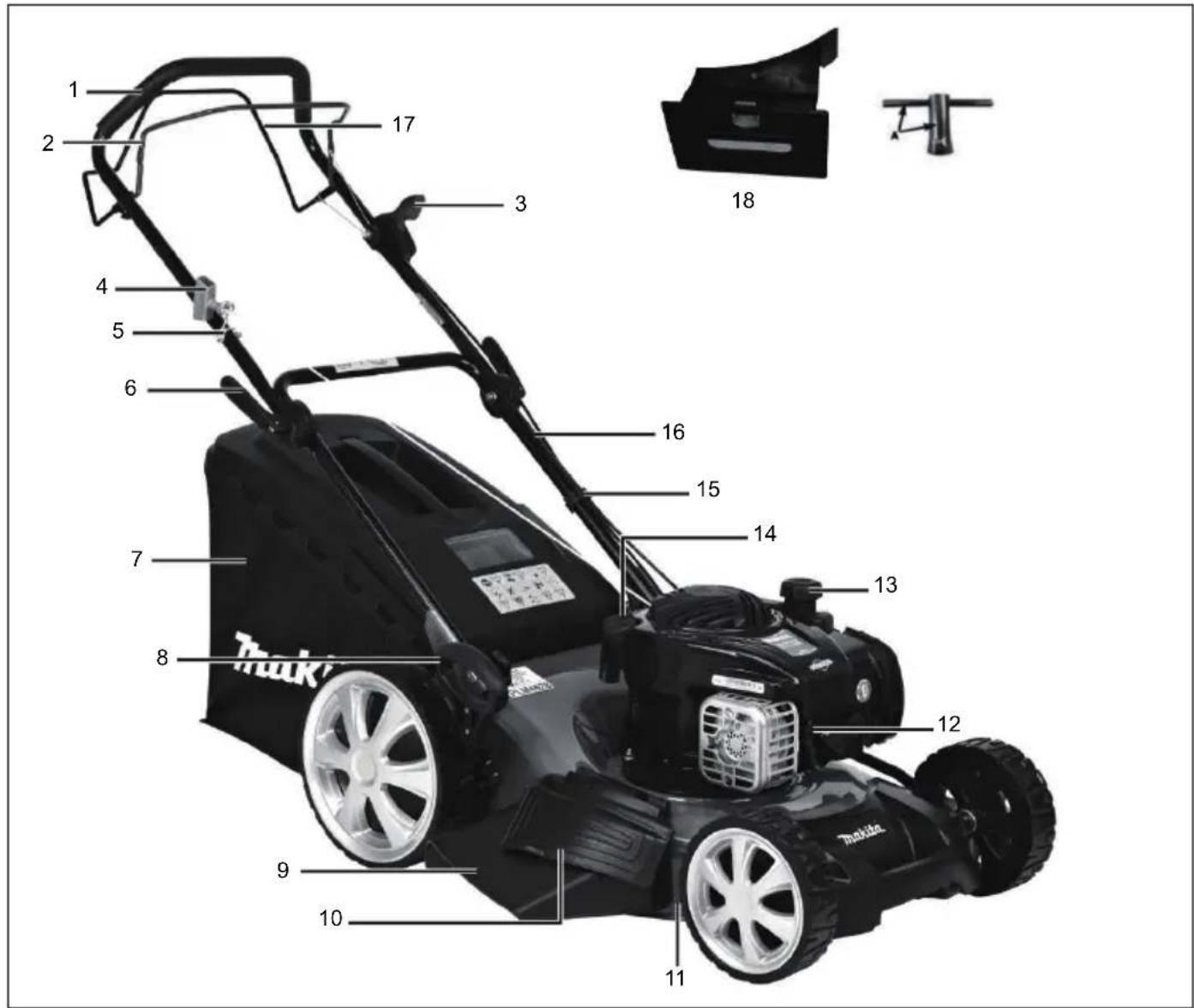

A PLM4628

1. Zgornja ročica
2. Varnostna ročica
3. Ročica za hitrost
4. Ročica za zagon
5. Vodilo vrvi
6. Pritrdilna ročica
7. Koš za travo
8. Ročica za nastavitev višine

9. Izmetni kanal

10. Pokrov izmetnega kanala

11. Ohišje
12. Vžigalna svečka
13. Pokrov rezervoarja za gorivo
14. Pokrov rezervoarja za olje
15. Sponka za kabel
16. Spodnja ročica
17. Ročaj za lastni pogon

18. Nastavek za mulčenje

19. Vijak

20. Podložka
21. Vijak za fiksiranje
22. Zaskočna matica
23. Zobnik za nastavitev kota
24. Črpalna kapica
25. Jeziček
26. Pokrov filterja

OPOZORILO:

Za vašo varnost, preberite ta priročnik preden poskušate upravljati vašo novo enoto. Neupoštevanje navodil lahko vodi do težkih osebnih poškodb. Nekaj trenutkov porabite, da se spoznate s kosilnico pred vsako uporabo.

1. SIMBOLI NA IZDELKU

Preberite uporabniški priročnik.

Ne dovolite blizu nepooblaščenim osebam.

Da bi se izognili poškodbam, pazite pri delu s kosilnico na noge in roke.

Strupeni hlapi; ne uporabljajte v zaprtih prostorih.

Iz varnostnih razlogov med košnjo uporabite zaščitna očala in čepke za ušesa.

Preden se lotite popravila kosilnice, odstranite vžigalno svečko in sledite navodilom za uporabo.

poškodbam in/ali okvari stroja, pri uporabi strojev na bencin upoštevajte osnovna varnostna priporočila, vključno s sledečimi. Preberite vsa navodila pred upravljanjem tega izdelka in hranite ta navodila za prihodnjo uporabo.

proizvaja elektromagnetno polje. V nekaterih primerih lahko polje vpliva na aktivne ali pasivne medicinske vsadke. Če želite zmanjšati tveganje za težje ali smrtne poškodbe, priporočamo, da se osebe z medicinskimi vsadki pred uporabo kosilnice posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Usposabljanje

• Pozorno preberite navodila. Bodite seznanjeni s funkcijami za upravljanje in z ustrezno uporabo dodatne opreme;
• Nikoli ne dovolite uporabe kosilnice otrokom ali osebam, ki niso seznanjene s temi navodili. Lokalni predpisi lahko omejijo starost uporabnika naprave;
• Nikoli ne kosite v bližini ljudi, še posebej otrok ali hišnih ljubljenčkov;
• Zapomnite si, da je upravljavec ali uporabnik odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim ljudem ali njihovi lastnini.

Priprava

• Med košenjem vedno nosite primerno obutev in dolge hlače. Naprave ne uporabljajte, ko ste bosi ali nosite odprte sandale;
• Temeljito preglejte območje, kjer se bo naprava uporabljala in odstranite vse predmete, ki jih lahko naprava vrže v zrak.

• OPOZORILO - Bencin je visoko vnetljiv.

• gorivo hranite v zbiralnikih, posebej izdelanih za ta namen;

• gorivo dolivajte le na prostem; med dolivanjem goriva ne kadite;
• gorivo dodajte pred zagonom motorja. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstraniti pokrova rezervoarja ali dolivati goriva;
• v primeru razlitja goriva kosilnice ne zaganjajte temveč jo umaknite na suho mesto ter se izogibajte vsem virom vžiga, dokler bencinski hlapi ne izginejo v celoti;

• vse pokrove pravilno namestite nazaj.

• Zamenjajte okvarjene glušnike.

• Pred uporabo vedno preglejte napravo, da vidite ali so rezila, vijaki rezil in montažni deli rezil obrabljeni ali poškodovani. Ob zamenjavi zamenjajte vsa obrabljena rezila in vijake, da ohranite ravnotežje.

Upravljanje

• Ne uporabljajte stroja v zaprtih prostorih, kjer se lahko kopiči nadvse nevaren ogljikov monoksid.
• Kosite samo podnevi ali ob dobri umetni svetlobi.
• Izogibajte se uporabljanju naprave na mokri travi, kjer drsi.
• Vedno bodite previdni, kadar stopate po pobočjih.
  • Hodite, ne tecite.
• Pri uporabi rotacijskih kosilnic na kolesih kosite prečno po pobočju, nikoli gor in dol.
• Kadar na pobočjih menjujete smer, bodite izjemno previdni.
• Ne kosite pri izredno nagnjenih pobočjih.
• Bodite izjemno previdni, kadar greste s kosilnico vzvratno ali jo vlečete proti sebi.
• Pri premikanju kosilnice do in z območja košnje ter pri premikanju po drugih podlagah, kjer je potrebno kosilnico magniti, ustavite rezilo(a).
• Kosilnice ne uporabljajte z okvarjenimi varovali ali brez varnostnih naprav, kot npr. deflektorjev in/ali nameščenega koša za travo.
• Ne spreminjajte regulacijskih nastavitev ali končne hitrosti motorja.
• Pred zagonom motorja izklopite vse prenose pogona na rezila in kolesa.
• Pazljivo, v skladu z navodili zaženite stroj; pri tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila oz. rezil.
• Ob zagonu motorja ne nagibajte kosilnice.
• Motorja ne zaganjajte, ko stojite pred kanalom za izmet.
• Ne postavljajte roke ali noge blizu ali pod vrteče dele. Vedno bodite odmaknjeni od odprtine za izmet.
• Nikoli ne dvigujte ali nosite kosilnice, ko teče motor.
• Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premični sestavni deli

kosilnice ustavili, in odstranite ključ (če imate model kosilnice s ključem):

• preden odpravite ovire ali očistite korito,
• pred pregledom, čiščenjem ali delom na kosilnici,
• po odstranitvi tujka. Preglejte kosilnico glede poškodb in izvedite popravila preden ponovno zaženete in uporabite kosilnico,
• će začne kosilnica neobičajno vibrirati (takoj preglejte).

- Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premični sestavni deli kosilnice ustavili, in odstranite ključ (če imate model kosilnice s ključem):

• kadarkoli zapustite kosilnico;
• pred to čenjem goriva.

- Med izklopom motorja zmanjšajte dovod goriva. Če je kosilnica opremljena z ventilom za izklop, ustavite dovod goriva, ko končate s košnjo.

Vzdrževanje in shranjevanje

• Vse matice, čepi in vijaki naj bodo trdno priviti, da zagotovite varno delovanje naprave.
• Nikoli ne shranjujte kosilnice s polnim rezervoarjem v prostorih, kjer lahko hlapi pridejo v stik z ognjem ali drugim virom vžiga.
• Preden kosilnico shranite v zaprt prostor, počakajte, da se motor ohladi.
• Da bi zmanjšali nevarnosti požara, poskrbite, da na motorju, glušniku, akumulatorju in rezervoarju za gorivo ni ostankov trave, listja in maščobe.
• Redno pregledujte koš za travo glede obrabljenosti ali okvar.
• Zaradi varnosti zamenjajte obrabljene ali poškodovane dele.
• V primeru, da je potrebno izprazniti rezervoar, to storite na prostem.

OPOZORILO: Ne dotikajte se vrtečega rezila.

OPOZORILO: Ponovno natočite gorivo v dobro

prezračenem območju z ustavljenim motorjem.

3. OPIS DELOV (SI. A, B in C)

Vključno

A: Ključ za vžigalno svečko

4. TEHNIČNI PODATKI

Model PLM4626 PLM4627 PLM4628
Vrsta motorja B&S500E, 09P6 B&S500E, 09P6	09P6 B&S500E, 09P6
Samohodna ne ne da
Delovna prostornina motorja 140 cm	^3	140 cm^3	140 cm^3
Širina rezila	460 mm 460 mm	460 mm
Nazivna hitrost 2.800 vrt/min	2.800 vrt/min	2.800 vrt/min
Kapaciteta rezervoarja za gorivo	800 ml	800 ml	800 ml
Kapaciteta olja	470 ml	470 ml	470 ml
Prostornina koša za travo	60 L	60 L	60 L
Neto teža	28,0 kg	28,4 kg	31,2 kg
Nastavitev višine	30-75 mm, 7 nastavitev	30-75 mm, 7 nastavitev	30-75 mm, 7 nastavitev

1. Za pritrditev spodnjih ročk na ohišje uporabite vijak za fiksiranje. (SI. 1A/SI. 1B/SI. 1C/SI. 1D)
2. Za sprostitev zgornjih zložljivih ročk dvignite pritrdilni ročici. (SI. 1E)
3. Za pritrditev ročk v položaj delovanja potisnite pritrdilni ročici v položaj zaklepa. (SI. 1F)
4. Z ustreznim ključem vrtite zaskočno matico in s tem nastavite napetost. (SI. 1G/SI. 1H)
5. Sponko za kabel namestite v položaj, prikazan na sliki, in nato pritrdite kabel. (SI. 1I/SI. 1J)

5-2 NASTAVLJANJE USTREZNEGA NAKLONA

A) Potegnite pritrdilno ročico v odklenjen položaj,
B) Z vrtenjem zgornjega ročaja, ki je nameščen na zobniku za nastavitev kota ročaja, določite primeren kot ročaja, ki je lahko med -20^ in 20^ (položaj 5: -20^ / -10^ / 0^ / 10^ / 20^ ) kot je prikazano na SI. 2,
C) Da bi povezali spodnjo in zgornjo ročico, potisnite pritrdilno ročico v zaklenjen položaj.

5-3 NAMESTITEV KOŠA ZA TRAVO

1. Za pritrditev: Dvignite pokrov zadaj in potisnite koš za travo na zadnji del kosilnice. (SI. 3A/SI. 3B/SI. 3C)
2. Za odstranitev: primite pokrov zadaj in ga dvignite ter odstranite koš za travo.

5-4 ROČICA ZA ZAGON

Potegnite ročico za zagon od motorja proti vodilu vrvi. (SI. 4)

5-5 VIŠINA REZA

S pritiskom sprostite ročico iz držala. Premaknite ročico naprej ali nazaj, da nastavite višino. (SI. 5 in glejte razdelek 7.9)

6. „3 V 1“ (le za PLM4627, PLM4628)

Kosilnico je poleg osnovnega načina uporabe mogoče prilagoditi tudi za druge namene:

1. kosilnice za mulčenje ali
2. kosilnice z izmetom ob strani.
   Kaj je mulčenje?

Pri mulčenju kosilnica v enem delovnem koraku travo pokosi, nakar jo drobno zmelje in izvrže na trato, kjer služi kot naravno gnojilo.

Nasveti za mulčenje:

• Redno košenje za maksimalno 2 cm zagotavlja zelenico visoko od 6 do 4 cm.
• Uporabljajte ostro rezilo – ne kosite mokre trave
• Nastavite maks. hitrost motorja
• Premikajte se s počasnimi koraki
• Redno čistite nastavek za mulčenje, notranjost ohišja in rezilo

Začetek uporabe

ENA: Prilagoditev za kosilnico za mulčenje

OPOZORILO: Samo z izklopljenim motorjem in

mirujočim rezilom.

1. Dvignite zadnji pokrov in odstranite koš za travo.
2. Nastavek za mulčenje potisnite v ohišje. Z gumbom ga pritrdite na odprtino v ohišju. (SI. 6A/SI. 6B)
3. Ponovno spustite zadnji pokrov.

DVE: Prilagoditev za košenje z odstranjevanjem ob strani

Samo, če je motor izklopljen in rezilo miruje!

1. Dvignite zadnji pokrov in odstranite koš za travo.
2. Namestite nastavek za mulčenje.
3. Za odstranjevanje ob strani dvignite pokrov izmetnega kanala. (SI. 7A)
4. Kanal za izmet namestite na podporni zatič pokrova izmetnega kanala. (SI. 7A)
5. Spustite pokrov izmetnega kanala tako, da pokrov leži na izmetnem kanalu. (SI. 7B)

TRI: Košenje s košem za travo

OPOZORILO: Samo z izklopljenim motorjem in

mirujočim rezilom.

Za košenje s košem za travo odstranite nastavek za mulčenje in izmetni kanal za izmet ob strani ter namestite koš za travo.

1. Odstranjevanje nastavka za mulčenje.

- Dvignite zadnji pokrov in odstranite nastavek za mulčenje.

1. Dvignite pokrov izmetnega kanala in odstranite izmetni kanal.

2. Odstranjevanje izmetnega kanala za izmet ob strani.

3. Pokrov izmetnega kanala zaradi vzmetne sile samodejno zapre odprtino za izmet na ohišju.

4. Redno čistite pokrov izmetnega kanala in odprtino za izmet ter odstranjujte ostanke trave in umazanije.

5. Namestite koš za travo.

6. Za pritrditev: Dvignite zadnji pokrov in potisnite koš za travo na zadnji del kosilnice.

7. Za odstranitev: Primate zadnji pokrov in ga dvignite ter odstranite koš za travo.

7. NAVODILA ZA UPRAVLJANJE

7-1 PRED ZAČETKOM

V motor nalijte bencin in olje, kot vam narekuje ločeni priročnik za motor, ki je priložen vaši kosilnici. Pozorno preberite navodila.

OPOZORILO: Bencin je visoko vnetljiv.

Gorivo hranite v zbiralnikih, posebej izdelanih za ta namen.

Gorivo nalivajte samo na prostem, pred zagonom motorja in ne kadite, medtem ko nalivate ali ravnate z gorivom. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstraniti pokrova rezervoarja ali dolivati goriva.

Če pride do razlitja goriva, kosilnico umaknite na suho mesto in je ne poskušajte zagnati na kraju razlitja; dokler hlapi povsem ne izginejo bodite pozorni, da ne pride do stika z virom vžiga.

Pokrove pravilno namestite nazaj.

Preden magnete kosilnico, da bi vzdrževali rezilo ali izpustili olje, iztočite gorivo iz rezervoarja.

OPOZORILO: Goriva nikoli ne nalivajte v zaprtih

prostorih, z vklopljenim motorjem ali dokler se motor ni hladil vsaj 15 minut po končanem delovanju.

7-2 ZAGON MOTORJA IN REZILA

1. Enota je opremljena z gumijastim mehom na koncu vžigalne svečke. Prepričajte se, da je kovinska zanka na koncu žice vžigalne svečke (znotraj gumijastega meha) varno nameščena preko kovinske konice na vžigalni svečki.
2. Pritisnite črpalno kapico 3-5 krat pred zagonom motorja. (SI. 8A)
3. Pri zagonu hladnega motorja obrnite ročico za hitrost motorja v položaj „ Pri zagonu vročega motorja obrnite ročico za hitrost motorja v položaj „ (SI. 8B)
4. Stojte za enoto, primite varnostno ročico in jo držite proti zgornjemu ročaju, kot je prikazano. (SI. 8C)
5. Primate ročico za zagon, kot je prikazano na SI. 8C, in jo hitro povlecite navzgor. Ko se motor zažene pustite, da se vrne k vodilnemu zatiču vrvice.

Da bi zaustavili motor in rezilo spustite varnostno ročico. (SI. 8D)

Motor zaženite pazljivo v skladu z navodili; pri

tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila.

Ob zagonu kosilnice ne nagibajte. Kosilnico

zaženite na ravni površini, na kateri ni visoke trave ali ovir.

Roke in noge držite stran od vrtečih delov.

Med upravljanjem trdno držite z obema rokama ročico za zaustavitev.

Opomba: Ko med upravljanjem spustite ročico za zaustavitev, se ustavi motor in s tem tudi kosilnica.

7-4 ZA ZAUSTAVITEV MOTORJA

POZOR: Rezilo se še naprej vrti nekaj sekund, ko je motor izklopljen.

1. Spustite ročico za zaustavitev, da zaustavite motor in rezilo.
2. Odklopite in ozemljite žco vžigalne svečke kot opisano v ločenem priročniku za motor, da preprečite nenameren vklop kosilnice, ko ta ni nadzorovana.

7-5 PRIKLJUČITEV ZA SAMODEJNI POGON

Za PLM4628

Povlecite ročaj za lastni pogon in kosilnica se bo samodejno premikala naprej s hitrostjo pribl. 3,6 km/h (SI. 9), spustite ročaj za lastni pogon in kosilnica se bo ustavila.

POZOR: Kosilnica je namenjena košenju

navadne zelenice v stanovanjskih naseljih, ki ni višja od 250 mm.

Ne poskušajte kositi zelo visoke suhe ali mokre trave (npr. pašnika) ali kupov suhega listja. Na ohišju kosilnice se lahko nabere umazanija ali pa se ta dotakne izpuha motorja in tako povzroči nevarnost požara.

7-6 ZA NAJBOLJŠE REZULTATE PRI KOŠENJU

Očistite trato ostankov. Prepričajte se, da na trati ni kamnov, palic ali drugih tujkov, ki bi jih lahko kosilnica nenamerno vrgla kamorkoli v zrak in s tem povzročila hude poškodbe upravitelja ali drugih, kakor tudi poškodovala lastnino in predmete v bližini. Ne režite mokre trave. Za učinkovito košenje ne kosite mokre trave, saj se ta rada prilepi na spodnjo stran ohišja kosilnice in tako onemogoča pravilno košenje. Ne režite več kot 1/3 dolžine trave. Priporočeni rez za košenje je 1/3 dolžine trave. Osnovna hitrost mora biti prilagojena, da se lahko pokošena trava razporedi enakomerno po trati. Za močno rezanje v gosti travi bo mogoče treba uporabiti počasnejšo hitrost, da bo rez za košenje učinkovit. Med košenjem dolge trave boste verjetno morali travo rezati dvakrat, za drugi rez pa boste verjetno morali rezilo spustiti za dodatno 1/3 dolžine in rezati po drugačnem vzorcu kot prvič. Če boste reze prekrivali enega z drugim bo to pomagalo pri odstranjevanju preostale pokošene trave na trati. Kosilnica naj vedno deluje ob polnem plinu, da boste zagotovili najboljši rez in najučinkovitejše košenje. Čistite spodnjo stran ohišja. Po vsaki uporabi morate očistiti spodnjo stran ohišja, da preprečite kopičenje trave, ki lahko prepreči ustrezno mulčenje. Košenje listja. Tudi košenje listja lahko koristi vaši trati. Ko kosite listje, se prepričajte, da je suho in ni pregosto razporejeno po trati. Ne čakajte, da z dreves odpade vse listje.

OPOZORILO: Če naletite na tujek, zaustavite

motor. Odstranite žico z vžigalne svečke, temeljito preglejte kosilnico glede poškodb in popravite škodo preden ponovno zaženete in upravljate kosilnico.

Prekomerne vibracije kosilnice med upravljanjem je oznaka poškodbe. Enota naj se takoj pregleda in popravi.

7-7 KOŠ ZA TRAVO

Na zadnjem pokrovu se nahaja odprtina. Skozi njo lahko vidite stanje koša za travo. Če je koš poln, spraznite in očistite vrečo ter se prepričajte, da je koš čist ter njegova mreža dovolj zračna. (SI. 10)

7-8 OHIŠJE

Spodnja stran ohišja kosilnice naj bo očiščena po vsaki uporabi, da preprečite kopičenje pokošene trave, listov, umazanije in drugega materiala. Če pustite, da se ti ostanki kopičijo, bodo povzročili nastajanje rje in korozije, kar lahko prepreči ustrezno mulčenje. Ohišje lahko očistite tako, da magnete kosilnico in strgate ostanke z ustreznim orodjem (prepričajte se, da je žica vžigalne svečke odklopljena).

7-9 NAVODILA ZA NASTAVITEV VIŠINE

POZOR: Pred vsako nastavitvijo kosilnice,

zaustavite motor in odklopite žico vžigalne svečke.

POZOR: Preden spreminjate višino košnje,

zaustavite kosilnico in odklopite žico vžigalne svečke. Vaša kosilnica je opremljena z ročico za nastavitev osrednje višine, ki omogoča 7 višin.

1. Ustavite kosilnico in odklopite žico vžigalne svečke, preden spreminjate višino rezanja.
2. Ročica za nastavitev osrednje višine vam omogoča 7 različnih višin.
3. Če bi radi spremenili višino reza, potisnite ročico za nastavitev proti kolesu in jo pomikajte gor in dol, da dosežete želeno višino. (SI. 11)

Vsa kolesa bodo na isti višini reza.

8. NAVODILA ZA VZDRŽEVANJE

VŽIGALNA SVEČKA

Uporabite le originalno nadomestno vžigalno svečko. Za najboljše rezultate, zamenjajte vžigalno svečko vsakih 100 ur uporabe.

9. NAVODILA ZA MAZANJE

POZOR: PRED SERVISIRANJEM IZKLJUČITE

VŽIGALNO SVEČKO.

1. KOLESA - Namažite kroglične ležaje vsakega kolesa z lahkim oljem vsaj enkrat na sezono.
2. MOTOR - Glejte priročnik za motor glede navodil za mazanje.

10. ČIŠČENJE

POZOR: Ne polivajte motorja z vodo. Voda lahko

poškoduje motor ali kontaminira gorivni sistem.

1. Ohišje obrišite s suho krpo.
2. Nagnite kosilnico tako, da je vžigalna svečka v zraku in očistite spodnji del ohišja s tekočo vodo.

10-1 ČISTILEC ZRAKA V MOTORJU

POZOR: Ne dovolite, da bi zračni filter iz pene

zamašila umazanija ali prah. Čistilec zraka v motorju mora biti servisiran (očiščen) po 25 urah običajne košnje. Element iz pene mora biti redno servisiran, će se kosilnica uporablja v prašnatih pogojih.

Za ČIŠČENJE ZRAČNEGA FILTRA

1. Dvignite jezička na vrhu pokrova filtra.
2. Odstranite pokrov filterja.
3. Umijte filter v milnici. NE UPORABLJAJTE BENCINA!
4. Filter posušite na zraku.
5. Nanesite nekaj kapljic olja SAE30 na filter iz pene in ga močno stisnite, da odteče odvečno olje.
6. Ponovno namestite filter.

OPOMBA: Če je filter scefran, raztrgan, poškodovan ali ga ne morete očistiti, ga zamenjajte. (SI. 12)

10-2 REZILO

POZOR: Prepričajte se, da ste odklopili in

ozemljili žico vžigalne svečke preden delate na rezilu, da preprečite nenamerni vklop motorja. Roke zaščitite z uporabo močnih rokavic ali krpe, da primete rezilo.

Nagnite kosilnico kot je to navedeno v ločenem priročniku za motor. Odstranite šestkotni vijak in podložko, ki pritrjujeta rezilo in adapter rezila na ročično gred motorja. Odstranite rezilo in adapter z ročične gredi.

Vaše rezilo naj bo ostro, za najboljše rezultate. Rezilo lahko ponovno naostrite tako, da ga odstranite in ali nabrusite ali spilite rezalni rob, in sicer tako, da se čimbolj držite originalne poševnosti roba. Zelo pomembno je, da vsak rezalni rob enako nabrusite, da se prepreči neuravnoteženost rezila. Neustrezna uravnoteženost rezila bo vodila do prekomerne vibracije, kar lahko poškoduje motor in kosilnico. Bodite prepričani, da je rezilo po brušenju uravnoteženo. Rezilo lahko preverite glede uravnoteženosti tako, da pustite rezilo nihati na okroglem ročaju izvijača. Odstranite odvečno kovino na težji strani, dokler rezilo ne niha uravnoteženo.

Preden ponovno namestite rezilo in adapter rezila na enoto, namažite ročično gred motorja in notranjo površino adapterja rezila z lahkim oljem. Odstranite rezilo in adapter z ročične gredi. Glejte SI. 13. Rezilo postavite tako, da bo stran s številko dela obrnjena stran od adapterja. Namestite podložko na rezilo in vstavite

šestkotni vijak. Privijte šestkotni vijak do navora, ki je naveden spodaj.

10-3 MONTAŽNI NAVOR REZILA

Za varno delovanje vaše kosilnice privijte vijak z navorom 35 - 45 Nm. Redno pregledujte, će so vse matice in vijaki pravilno zategnjeni.

Po daljši uporabi, še posebej na peščenih tleh, se bo rezilo obrabilo in izgubilo nekoliko svoje originalne oblike. Učinkovito rezanje bo zmanjšano zato naj bo rezilo zamenjano. Zamenjajte le z dovoljenim tovarniškim nadomestnim rezilom. Proizvajalec ne odgovarja za možne poškodbe zaradi neuravnoteženosti rezila.

Pri menjavi rezila morate uporabiti originalni model, ki je naveden na rezilu (Makita 263001451) (za naročilo rezila se obrnite na lokalnega prodajalca ali pokličite naše podjetje; podatki so na prvi strani).

10-4 MOTOR

Glejte ločeni priročnik za motor glede vzdrževanja motorja.

Motorno olje vzdržujte kot je to navedeno v ločenem priročniku za motor, ki je priložen vaši napravi. Preberite in previdno sledite navodilom.

Čistilec zraka servisirajte pod običajnimi pogoji kot je to navedeno v ločenem priročniku za motor.

Očistite vsakih nekaj ur po uporabi v izredno prašnih pogojih. Slabo delovanje motorja in iztekanje ponavadi nakazujeta na potrebno servisiranje čistilca zraka.

Za servisiranje čistilca zraka, glejte ločeni priročnik za motor, ki je priložen vaši napravi.

Vžigalna svečka naj bo očiščena in razdalja naj bo nastavljena enkrat na sezono. Zamenjava vžigalne svečke se priporoča ob začetku vsake sezone košnje; glejte ločeni priročnik za motor glede pravilne vrste svečke in specifikacije razdalje.

Motor očistite redno s krpo ali krtačo. Hladilni sistem (območje ohišja ventilatorja) naj bo čist, da se omogoča ustrezno kroženje zraka, ki je bistveno za zmogljivost in dolgo življenjsko dobo motorja. Prepričajte se, da ste odstranili vso travo, umazanijo in vnetljive ostanke iz območja dušilca.

11. NAVODILA ZA

SHRANJEVANJE (IZVEN SEZONE)

Naslednji koraki morajo biti upoštevani, da pripravite kosilnico za shranjevanje.

1. Po zadnjem košenju v sezoni izpraznite posodo za gorivo.

a) Posodo za gorivo izpraznite s sesalno črpalko.

POZOR: Goriva ne črpajte v zaprtih prostorih, v bližini ognja ipd. Pri tem ne smete kaditi! Bencinski hlapi lahko povzročijo eksplozijo ali požar.

b) Zaženite motor in ga pustite delovati, dokler ne porabi vsega preostalega goriva in se zaustavi.
c) Odstranite vžigalno svečko. S posodo za olje natočite približno 20 ml olja v zgorevalni prostor. Zaženite zaganjalnik, da se olje v zgorevalnem

prostoru enakomerno porazdeli. Zamenjajte vžigalno svečko.

1. Pazljivo očistite in naoljite kosilnico v skladu z navodili za podmazovanje v zgornjem razdelku („NAVODILA ZA MAZANJE“)
2. Rahlo naoljite rezilo, da preprečite korozijo.
3. Kosilnico hranite v suhem in čistem prostoru, kjer ne zmrzuje in kamor nepooblaščene osebe nimajo vstopa.

POZOR: Preden shranite kosilnico, se mora

motor popolnoma ohladiti.

OPOMBA:

• Ko shranjujete katerokoli vrsto električne opreme v neprezračenem skladišču ali skladišču za materiale,
• morate zaščititi opremo pred rjo. Z lahkim oljem ali silikonom premažite opremo, še posebej kable in premikajoče dele.
• Bodite previdni, da ne prepognete ali zavozlate kable.
• Če se vrvica za vžig loči od vodila na ročici, odklopite in ozemljite žico vžigalne svečke, stisnite ročico za upravljanje rezila in počasi izvlecite vrvico za vžig iz motorja. Pustite, da vrvica za vžig spolzi v vodilni zatič na ročici.

Prevoz

Izklopite motor. Pazite, da med potiskanjem kosilnice čez ovire ne zvijete ali poškodujete rezila.

1. PRIROČNIK ZA ODPRAVLJANJE TEŽAV

TEŽAVA MOREBITNI	VZROK ODPRAVILO NAPAKE
Motor se ne zažene.	Zagozda ročice za hitrost ni v pravilnem položaju za trenutne pogoje.	Premaknite zagozdo ročice za hitrost v pravilni položaj.
	Rezervoar za gorivo je prazen.	Natočite rezervoar z gorivom: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Čistilec zraka je umazan.	Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Vžigalna svečka ni trdno privita.	Privijte vžigalno svečko na 25 - 30 Nm.
	Zrahljana ali odklopljena žica vžigalne svečke.	Namestite žico vžigalne svečke na vžigalno svečko.
	Nepravilna razdalja vžigalne svečke.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
	Vžigalna svečka je okvarjena.	Namestite novo svečko s pravilno razdaljo: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Uplinjač je poplavljen z gorivom.	Odstranite čistilec zraka in večkrat povlecite vrvico za vžig, dokler se uplinjač ne očisti sam in nato ponovno namestite čistilec zraka.
	Napačen modul vžiga.	Kontaktirajte pooblaščeni servis.
Motor se težko zažene ali izgublja moč.	V rezervoarju je umazanija, voda ali staro gorivo.	Izpraznite gorivo in očistite rezervoar. V rezervoar natočite čisto, sveže gorivo.
	Odprtina za prezračevanje v pokrovu rezervoarja je zamašena.	Očistite ali zamenjajte pokrov rezervoarja.
	Čistilec zraka je umazan.	Očistite čistilec zraka.
Motor deluje neenakomerno. Vžigalna svečka je okvarjena. Namest		ite novo svečko s pravilno razdaljo: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
		Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
		Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
Motor slabo teče.	Čistilec zraka je umazan.	Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Prezračevalne reže ohišja motorja so zamašene.	Z rež odstranite umazanijo.
	Hladilna rebra in zračni prehodi pod ohišjem ventilatorja motorja so zamašeni.	Odstranite umazanijo s hladilnih reber in zračnih prehodov.
Motor preskakuje ob višji hitrost.	Razdalja med elektrodami vžigalne svečke je premajhna.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
Motor se pregreva.	Hlajenje zračnega toka je ovirano.	Odstranite umazanijo iz rež ohišja motorja, ohišja ventilatorja, zračnih prehodov.
	Nepravilna vžigalna svečka.	Namestite RC12YC vžigalno svečko in hladilna rebra na motor.
Kosilnica nenavadno vibrira.	Rezilo je zrahljano.	Privijte rezilo.
	Rezilo ni uravnoteženo.	Uravnotežite rezilo.

13. GARANCIJA

Ta izdelek ima v skladu z zakonom 12 mesečno garancijo, ki začne veljati z dnem nakupa.

V garancijo so vštete vse napake, ki so posledica slabega materiala ali izdelave. V garancijo niso vštete posledice normalne uporabe in obrabe delov, kot so npr. ležaji, krtače, kabli, svečke ali dodatki kot npr. svedri, rezila,... Garancija ne krije napak, ki so posledica poškodb ali zlorabe, nesreč ali nepooblaščenih posegov oz. sprememb ter stroškov prevoza.

Pridržujemo si pravico zavrniti vse zahtevke, pri katerih nakup ni bil overjen ali iz izdelka ni razvidno, da je bil pravilno vzdrževan. (Čisti zračniki, redno servisiranje karbonskih krtač.)

Shranite račun, saj le-ta velja kot potrdilo o nakupu. Vaše orodje morate vrniti prodajalcu čisto in celo ter v originalnem pakiranju, v kolikor ste ga dobili ob nakupu. Prav tako morate priložiti potrdilo o nakupu.

14. OKOLJE

Če boste po daljši uporabi morali zamenjati napravo, je ne odvrzite med gospodinjske odpadke ampak jo odstranite na okolju prijazen način.

15. ES IZJAVA O SKLADNOSTI

Družba Makita Corporation kot odgovorni

proizvajalec izjavlja, da je naslednji stroj Makita:

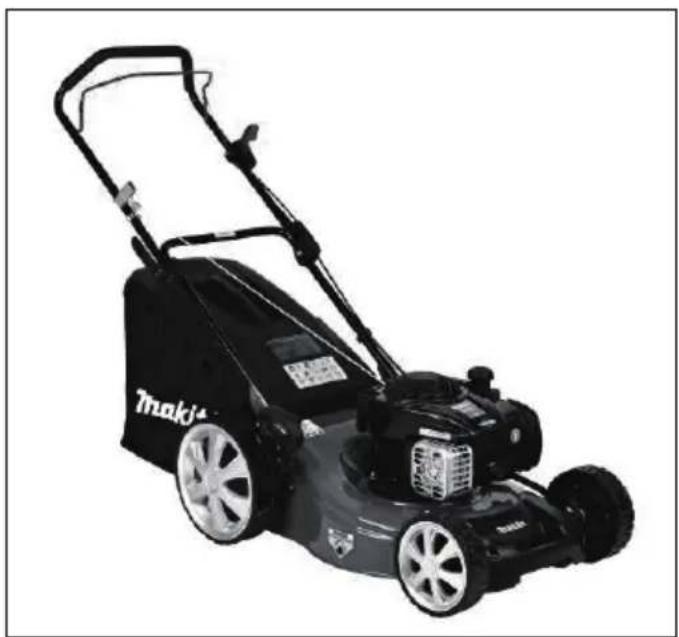

Oznaka stroja: Kosilnica z bencinskim motorjem

Št. modela/tip: PLM4626, PLM4627, PLM4628

Specifikacije: Glejte „4. TEHNIČNI PODATKI“ del serijske proizvodnje in

v skladu z naslednjimi evropskimi direktivami:

In je izdelan v skladu z naslednjimi standardi ali standardiziranimi dokumenti:

EN ISO 14982, EN836

Tehnično dokumentacijo hrani:

Makita International Europe Ltd.

Postopek za ugotavljanje skladnosti, ki ga predpisuje Direktiva 2000/14/ES, je v skladu s prilogo V.

Priglašeni organ:

Westendstraße 199, D-80686 München, Nemčija

Identifikacijska številka: 0036

Model: PLM4626

Izmerjena stopnja jakosti zvoka: 93,7 dB (A)

zaustavljen i rezač miruje.

1. Podignite stražnji poklopac i uklonite vreću za hvatanje trave.
2. Utisnite klin za malčiranje u platformu. Blokirajte klin za malčiranje s pomoću gumba u otvoru na platformi. (SI. 6A/SI. 6B)
3. Ponovno spustite stražnji poklopac.

DVA: Preinačavanje za košnju s bočnim pražnjenjem

Samo kada motor i oštrica miruju!

1. Podignite stražnji poklopac i uklonite vreću za hvatanje trave.
2. Postavite klin za malčiranje.
3. Podignite bočnu zaklopku za bočno pražnjenje. (SI. 7A)
4. Postavite odvod za pražnjenje za bočno pražnjenje na potporni klin bočne zaklopke. (SI. 7A)
5. Spustite bočnu zaklopku – ona leži preko odvoda za pražnjenje. (SI. 7B)

TRI: Košnja s vrećom za hvatanje trave

UPOZORENJE: Isključivo dok je motor

zaustavljen i rezač miruje.

Oznaka stroja: Benzinska kosilica za travu

Model br./vrsta: PLM4626, PLM4627, PLM4628
