PSW 500 - Kotel Junkers - Brezplačna navodila za uporabo

Vrsta izdelka	Puferski hranilnik
Znamka	Junkers
Model	PSW 500
Kapaciteta	500 litrov
Maksimalni delovni tlak (ogrevalna voda)	3 bar
Maksimalna delovna temperatura (ogrevalna voda)	110 °C
Material rezervoarja	Jeklo
Toplotna izolacija	Mehka pena (80 mm) ali poliestrska vlakna (120 mm)
Priključki	Hidravlični, temperaturni senzor, električni grelec kot opcija
Namenska uporaba	Zaprti ogrevalni sistemi, samo ogrevalna voda
Proizvodnja sanitarne tople vode	Preko pitne vode (indirektno)
Vsebina dobave	Jekleni rezervoar, toplotna izolacija, tehnična dokumentacija, pokrov, toplotna zaščita
Varnost	Varnostni ventil, zaprta ekspanzijska posoda, visoka temperatura (opekline)
Vzdrževanje	Letni pregled zunanje tesnosti priključkov
Montaža	S strani pooblaščenega strokovnjaka, v suhem in proti zmrzali zaščitenem prostoru
Transport	Uporabite voziček ali dvigalo, trakovi v dobrem stanju
Možna oprema	Električni grelec, dodatni temperaturni senzor
Delovni tlak sončnega izmenjevalca	Ni uporabno (nesončni model)
Delovna temperatura sončnega izmenjevalca	Ni uporabno
Standardi	Skladno z nacionalnimi standardi in direktivami

Pogosto zastavljena vprašanja - PSW 500 Junkers

Kakšen je največji delovni tlak puferskega hranilnika?

Največji delovni tlak za ogrevalno vodo je 3 bar.

Ali lahko hranilnik uporabljamo za proizvodnjo sanitarne tople vode?

Da, hranilnik se lahko uporablja za proizvodnjo sanitarne tople vode preko indirektne pitne vode.

Ali je potrebno redno vzdrževanje?

Hranilnik ne zahteva posebnega vzdrževanja, vendar je priporočljivo enkrat letno preveriti zunanjo tesnost vseh priključkov.

Kakšna toplotna izolacija je priložena?

Toplotna izolacija je na voljo v dveh različicah: 80 mm mehke pene s filmskim ohišjem ali 120 mm netkanih poliestrskih vlaken s PS ohišjem.

Ali lahko vgradim električni grelec?

Da, električni grelec se lahko vgradi kot dodatek. Sledite ločeno priloženim navodilom za montažo.

Kakšna je najvišja delovna temperatura?

Najvišja delovna temperatura za ogrevalno vodo je 110 °C. Za sončne priključke (na združljivih modelih) je 130 °C.

Kje naj namestim puferski hranilnik?

Hranilnik namestite v suh in pred zmrzaljo zaščiten prostor. Montažo mora opraviti pooblaščeni strokovnjak.

Ali moram izprazniti hranilnik ob daljši odsotnosti v času zmrzali?

Če obstaja nevarnost zmrzali, je priporočljivo pustiti hranilnik v delovanju ali ga po izklopu popolnoma izprazniti.

Kako namestim temperaturni senzor?

Namažite kontaktno površino senzorja s toplotno prevodno pasto, nato ga vstavite v vzmetno držalo, da zagotovite stik po vsej dolžini s površino rezervoarja.

Kaj storiti v primeru puščanja na priključku?

Kontaktirajte pooblaščenega strokovnjaka ali servisno službo za kakršen koli poseg na priključkih.

NAVODILA ZA UPORABO PSW 500 Junkers

2.4 Tehnični podatki 23

2.4.1 Dopustne maks. vrednosti 23

2.4.2 Napisna ploščica 23

3 Predpisi 24

4 Transport 24

5 Montaža 24

5.1 Prostor, v katerem je nameščena naprava ..... 24

5.2 Postavitev naprave 24

5.3 Hidravlični priključek 24

5.4 Nameščanje temperaturnega tipala 24

5.6 Električni grelni vložek (dodatna oprema) ..... 25

6 Zagon 25

7 Prekinitev obratovanja 25

8 Varovanje okolja/odpadki 25

9 Vzdrževanje 25

1 Razlaga simbolov in splošna varnostna navodila

1.1 Pomen uporabljenih znakov za nevarnost

Opozorila

Varnostna opozorila v teh navodilih so označena z opozorilnim trikotnikom in okvirjem.

Opozorilne besede poleg trikotnika dodatno izražajo vrsto in resnost nevarnosti, ki nastopi, će se ukrepi za odpravljanje nevarnosti ne upoštevajo.

Naslednje opozorilne besede so opredeljene in se lahko uporabljajo v tem dokumentu:

• OPOZORILO pomeni, da lahko pride do lažje materialne škode.
• PREVIDNO pomeni, da lahko pride do lažjih ali hujših telesnih poškodb.
• POZOR opozarja, da grozi nevarnost težkih do smrtno nevarnih telesnih poškodb.
• NEVARNO pomeni, da lahko neupoštevanje navodil privede do hudih in življenjsko nevarnih telesnih poškodb.

Pomembne informacije

Pomembne informacije za primere, ko ni nevarnosti telesnih poškodb ali poškodb na opremi so v teh navodilih označena z znakom "i" (info).

Dodatni simboli

Simbol Oznaka

▶	Korak opravila
→	Opominja, kje v navodilih najdete podrobnejše informacije.
•	Točka/vnos v seznam
–	Točka/vnos v seznam (2. nivo)

Tab. 1

1.2 Navodila za varno uporabo

Splošno

Navodila za montažo in vzdrževanje so namenjena serviserju.

Neupoštevanje varnostnih navodil ima lahko za posledico težke telesne poškodbe.

▶ Preberite varnostna navodila in upoštevajte napotke, navedene v teh navodilih.
Zalogovnik in dodatno opremo namestite v skladu s priloženimi navodili za montažo in ga zaženite.

Namestitev, posegi v originalno izvedbo

▶ Nevarnost požara! Pri lotanju in varjenju lahko pride do požara, saj je toplotna izolacija vnetljiva. Zalogovnik lahko postavi in predela samo pooblaščeni serviser.

▶ Ne uporabljajte odprtih razteznih posod.

▶ V nobenem primeru ne zaprite varnostnega ventila!

Delovanje

▶ Upoštevajte navodila za montažo in vzdrževanje, le tako boste zagotovili brezhibno delovanje naprave.

▶ Nevarnost oparin! Med obratovanjem naprave lahko nastopijo temperature, višje od 60 °C.

Vzdrževanje

▶ Priporočilo za stranko: s pooblaščenim serviserjem sklenite pogodbo o vzdrževanju (pregled naprave enkrat letno in vzdrževalna dela po potrebi).
▶ Uporabljajte le originalne nadomestne dele!

Informiranje uporabnika

▶ Uporabnika podučite o načinu delovanja naprave in posebej opozorite na varnostno-tehnične točke.
▶ Uporabniku predajte navodila za montažo in vzdrževanje, da jih shrani pri ogrevalni napravi.

2 O proizvodu

2.1 Opis izdelka

Zalogovnik in toplotna izolacija sta dostavljeni v dveh enotah. Izolacija in temperaturna tipala morajo biti nameščeni. Vsak tip zalogovnika ima 80 mm in 120 mm toplotno izolacijo.

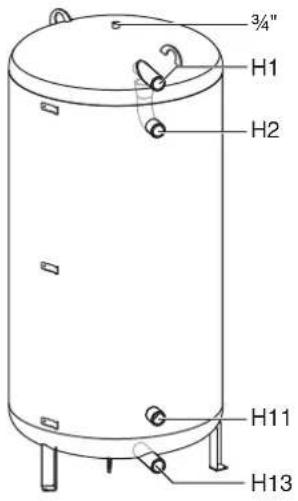

Ta navodila za montažo in vzdrževanje so veljavna za naslednje tipe:

Hranilnik toplote:

• PSW 500, 750-5
  • P 500, 750, 1000-5
  • P 500, 750, 1000-5 M

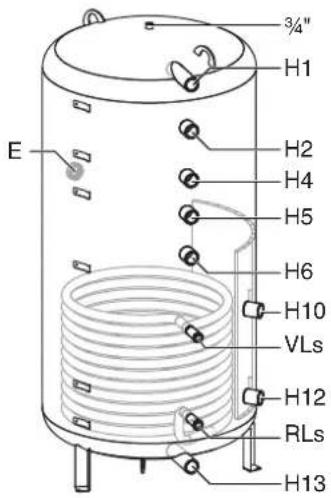

Kombinirani zalogovnik za uporabo skupaj s toplotnimi črpalkami, za temperaturno precizno napajanje povratnega voda, s priključki za solarno napravo ter električni grelni vložek.

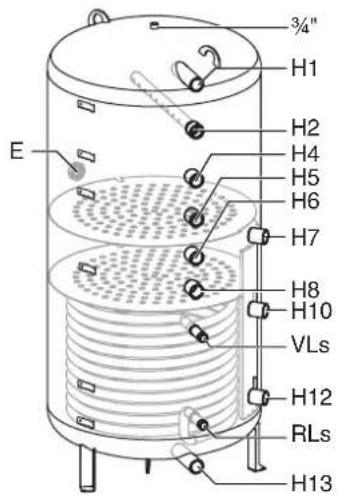

• PSW 750, 1000-5 S-solar

PSW 750, 1000-5 S-solar ima dodatno dve slojni pločevini, ki omogočata temperaturno porazdelitev vode znotraj zalogovnika na področje pripravljenosti, ogrevanja in solarnega delovanja. Napajalna cev ogrevalnega voda dodatno skrbi za enakomeren dotok iz ogrevalnega voda toplotne črpalke.

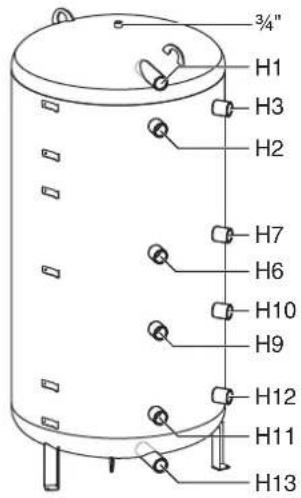

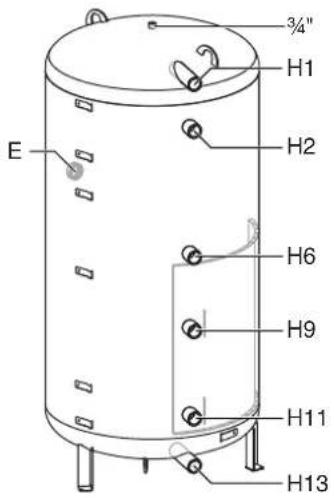

H9/H11 Napajanje povratnega voda P...S, občutljivo na temperaturo

H10/H12 Napajanje povratnega voda, občutljivo na temperaturo P...S-solar/PSW...S-solar

E Priključek za električni grelni vložek (dodatna oprema)

Tab. 2 Priključki ( →sl. 1, str. 26)

2.2 Opis dobavljene opreme

Hranilnik toplote

• Zalogovnikizjekla
- Tehnična dokumentacija

Toplotna izolacija 80 mm

• Toplotna izolacija iz mehke pene s plaščem iz folije
• Toplotna izolacija pokrova
• Pokrov zalogovnika

Toplotna izolacija 120 mm

• Toplotna izolacija iz koprene iz poliestrskih vlaken s plaščem PS, 2-delna
• Toplotna izolacija pokrova
• Toplotna izolacija za dno
• Pokrov zalogovnika
• Zapiralna letev
• Zarisovalno šestilo za odprtino za montažo električnega grelnega vložka
• Čep za toplotno izolacijo

2.3 Namenska uporaba

Zalogovnik je dovoljeno polniti samo z ogrevalno vodo in obratovati smejo samo v zaprtih ogrevalnih sistemih.

Zalogovnik je mogoče prek postaje za svežo vodo neposredno uporabljati za segrevanje pitne vode.

Solarni toplotni izmenjevalnik polnite izključno z mešanicami vode in propilenglikola (solarna tekočina L ali LS). Uporaba drugih medijev ni dovoljena.

2.4 Tehnični podatki

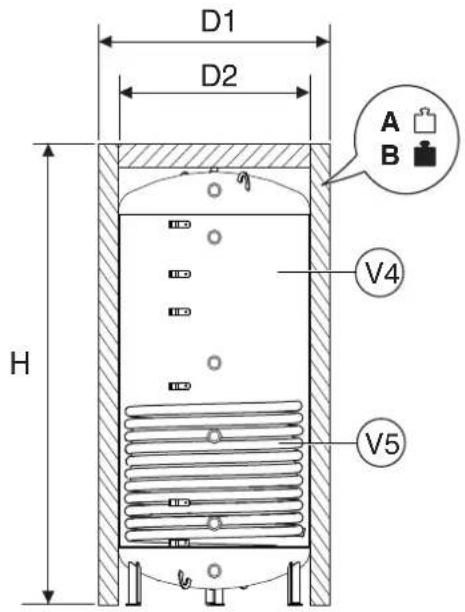

→ sl. 1, str. 26 in sl. 2, str. 27.

Diagram tlačnih izgub za solarni toplotni izmenjevalnik (→ sl. 7, str. 29)

2.4.1 Dopustne maks. vrednosti

	PSW500,750-5	P 500,750,1000-5	P 500,750,1000-5 M	P 500,750,1000-5 S	P 500,750,1000-5S-solar	PSW750,1000-5S-solar
Delovni tlakogrevalne vode[bar]	3 3	3		3	3	3
Delovni tlaksolarnegatoplotnegaizmenjevalnika[bar]	-	-	-	-	10	10
Delovnatemperaturaogrevalne vode[°C]	110	110	110	110	110	110
Delovnatemperaturasolarnegatoplotnegaizmenjevalnika[°C]	-	-	-	-	130	130

Tab. 3 Dopustne maks. vrednosti

2.4.2 Napisna ploščica

Tipska ploščica je nameščena levo zraven priključkov (→ sl. 6, [2], str. 29).

3 P r e d p i s i

Upoštevajte naslednje smernice in standarde:

• področni predpisi
  • EnEG
  • EnEV

Inštaliranje in oprema sistemov za ogrevanje in pripravo tople vode:

• DIN-in EN-standardi

• DIN 4753, del 1: Grelniki vode in naprave za ogrevanje vode za pitno in ogrevalno vodo; zahteve, označevanje, oprema in preizkušanje
• DIN 4753, del 5: toplotna izolacija grelnikov vode nazivne prostornine do 1000 l - zahteve in preizkušanje (standard proizvoda)
  – DIN EN 12828: ogrevalni sistemi v načrtovanju zgradbe ogrevalnih sistemov tople vode
  – DIN 18 380: VOB ^1) ogrevalne naprave in naprave za centralno pripravo tople vode
  – DIN 18 381: VOB ^1) ; Dela na plinskih, vodovodnih in kanalizacijskih napeljavah znotraj zgradb
• VDE predpisi

4 Transport

NEVARNO: Smrtna nevarnost zaradi padca bremena!

▶ Uporabljajte samo transportne vrvi, ki niso poškodovane ali obrabljene.
Kavlje lahko pripnete samo v za to predvidena dvižna ušesa.

POZOR: Nevarnost telesnih poškodb zaradi nošenja težkih bremen in nepravilnega transporta!

▶ Uporabite ustrezno transportno sredstvo, na primer primeren dvokolesni transportni voziček.
▶ Zalogovnik ustrezno zavarujte pred zdrsom.

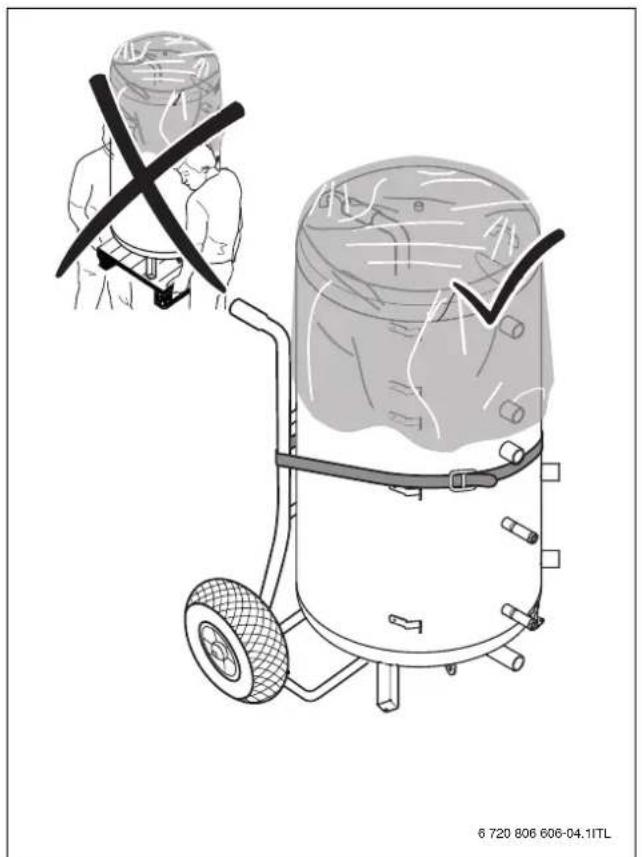

Za transport sta primerna dvokolesni transportni voziček ali žerjav. Zalogovnik je mogoče na kraj postavitve dostaviti s paletnim vozičkom ali viličarjem.

▶ Transport s paletnim vozičkom (→ sl. 3, str. 28)
▶ Transport z žerjavom (→ sl. 4, str. 28)

5 Montaža

5.1 Prostor, v katerem je nameščena naprava

OPOZORILO: Poškodovanje opreme zaradi zmrzali in korozije!

Zalogovnik postavite v suhem prostoru, zaščitnem pred zmrzaljo.

5.2 Postavitev naprave

→ sl. 5, str. 28 in sl. 6, str. 29.

5.3 Hidravlični priključek

Pri zalogovnikih z 80-milimetrsko toplotno izolacijo je treba najprej namestiti toplotno izolacijo in šele nato inštalirati cevi.

Pri zalogovnikih s 120-milimetrsko toplotno izolacijo priporočamo montažo cevi, preden namestite izolacijo.

Za hidravlični priključek upoštevajte projektno dokumentacijo.

NEVARNO: Nevarnost požara zaradi lotanja in varjenja.

Če je mogoče, lotanje in varjenje izvedite pred montažo izolacije.
▶ Pri varjenju in lotanju izvedite ustrezne varnostne ukrepe, ker je izolacija gorljiva, npr. izolacijo pokrijte.
▶ Po končanem delu preverite, ali je toplotna izolacija nepoškodovana.

OPOZORILO: Nevarnost poškodovanja opreme zaradi netesnih hidravličnih priključkov!

▶ Pazite, da so cevni priključki izvedeni tako, da ne povzročajo dodatnih nateznih obremenitev.

Da bi preprečili poškodbe na hranilniku toplote, upoštevajte naslednje:

▶ Uporabite inštalacijski material, odporen do temperature 110 °C.
▶ Za solarne priključke uporabite inštalacijski material, odporen do temperature 130 °C.
▶ Zalogovnik uporabljajte samo v zaprtih sistemih.
▶ Ne uporabljajte odprtih razteznih posod.
▶ Vse priključke na hranilnik izvedite z vijačnimi spoji in z zapornim ventilom.
▶ Na najnižji točki spodnjega priključka mora inštalater vgraditi pipo za polnjenje/praznjenje.

5.4 Nameščanje temperaturnega tipala

→ sl. 8, str. 29.

Za določitev položaja tipala upoštevajte projektno dokumentacijo.

▶ Stične površine premažite s toplotno prevodno pasto.
▶ Temperaturno tipalo vstavite v vzmetno držalo tako, da se površina temperaturnega tipala po celotni dolžini dotika hranilnika toplote.
Konce priključnih kablov temperaturnih tipal označite glede na uporabo tipala.
▶ Priključni kabel tipala položite do regulatorja tako, da je mogoče v nadaljevanju namestiti izolacijo.
▶ Priključne kable tipal priključite na regulator, pri tem upoštevajte navodila za inštalacijo regulatorja.

Optimalna temperatura za montažo plašča je pri sobni temperaturi. Z rahlim udarjanjem po plašču v smeri zaključnih letvic si olajšate spenjanje delov plašča.

5.5.1 Montaža 80-milimetrske toplotne izolacije

→ sl. 10, str. 30.

Če uporabljate električni grelni vložek, odrežite perforirano odprtino iz toplotne izolacije (→ sl. 12, str. 31).

5.5.2 Montaža 120-milimetrske toplotne izolacije

Priporočamo, da izolacijo namestite šele po izvedeni inštalaciji in kontroli tesnosti.

→sl.11,str.30.

Če uporabljate električni grelni vložek, odrežite perforirano odprtino iz toplotne izolacije z zarisovalnim šestilom (→ sl. 13, str. 31).

5.6 Električni grelni vložek (dodatna oprema)

▶ Električni grelni vložek namestite ustrezno navodilom za montažo.
▶ Po zaključeni celotni inštalaciji hranilnika izvedite preizkus zaščitnih prevodnikov (vključeni so tudi kovinski priključni spoji).

6 Zagon

OPOZORILO: Nevarnost poškodovanja opreme zaradi nadtlaka.

▶ Upoštevajte maks. dovoljen delovni tlak (→ tab. 3, str. 23).

Zagon sme izvesti samo pooblaščeni strokovnjak.

▶ Preverite tesnost vseh priključkov (→ sl. 9, str. 30).
▶ Vse sklope in dodatno opremo zaženite v skladu z napotki proizvajalca v tehnični dokumentaciji.

7 Prekinitev obratovanja

NEVARNO: Nevarnost oparin zaradi vroče vode! ▶ Po izklopu počakajte, da se naprava dovolj ohladi.

OPOZORILO: Poškodbe naprave zaradi zmrzali! Če med vašo odsotnostjo obstaja nevarnost zmrzali, priporočamo, da zalogovnik pustite delovati ali da ga izklopite in izpraznite.

▶ Vse sklope in dodatno opremo ogrevalnega sistema izklopite v skladu z napotki proizvajalca v tehnični dokumentaciji.
▶ Odprite praznilni ventil naprave.
▶ Za odzračevanje odprite odzračevalni ventil. Odzračevalni ventil je nameščen zgoraj na hranilniku (→ sl. 6, [1], str. 29).
▶ Zalogovnik izpraznite v celoti.

8 Varovanje okolja/odpadki

Varstvo okolja je temeljno načelo delovanja skupine Bosch. Kakovost izdelkov, gospodarnost in varovanje okolja so za nas enakovredni cilji. Zakone in predpise s področja varstva okolja izpolnjujemo kar najbolj zavzeto. Za varovanje okolja z upoštevanjem gospodarskih vidikov uporabljamo najboljšo tehniko in materiale.

Pakirna enota

Pri embaliranju sodelujemo s podjetji za gospodarjenje z odpadki, ki zagotavljajo optimalno recikliranje. Vsi uporabljeni embalažni materiali so ekološko sprejemljivi in jih je mogoče reciklirati.

Odslužena oprema

Iztrošene naprave vsebujejo uporabne materiale, ki jih morate oddati v reciklažo.

Sklopi so lahko ločljivi in deli iz umetne mase so označeni. Tako je možno posamezne sklope sortirati in jih oddati v reciklažo ali med odpadke.

9 Vzdrževanje

Pri hranilnikih toplote poleg običajnih vizualnih kontrol ni treba opravljati vzdrževalnih ali čistilnih del.

▶ Enkrat na leto preverite, ali priključki tesnijo na zunaj.
▶ Pri motnji pokličite pooblaščen servis ali službo za pomoč strankam.

H1 - H13 1½"

VLs/RLs 1"

E = 112"

PSW 500, 750-5

P 500, 750, 1000-5

P 500, 750, 1000-5 M

P 500, 750, 1000-5 S

P 500, 750, 1000-5 S-solar

PSW 750, 1000-5 S-solar

6 720 806 551-03.2TL

1

		H1	H2/H3	H4	H5/E	H6/H7	H8	H9/H10/VLs	H11/H12/RLs	H13
PSW... -5P... -5P... -5 MP... -5 SP... -5 S-solarPSW... -5 S-solar	500	1620 1440 –	1110		950 – 710 270 130
	750	1630 1440 –	1110		950 830 710 270 130
	1000	2070	1880	1550	1300	1150	950	800	270	130

4

PSW 750, 1000-5 S-solar

6720806551-02.2TL

2

		PSW...-5		P...-5		P... -5 M				P... -5 S			P... -5 S-solar			PSW... -5 S-solar
		500 750	500 750	1000	500 750	1000	500 750	1000	500 750	1000	750 1000
D2 [mm]	650	790	650	790	790	650	790	790	650	790	790	790

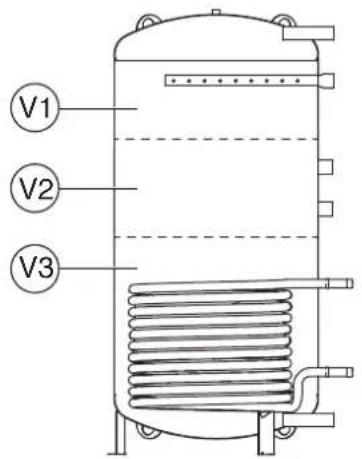

V1	[I]	-	-	-	-	-	-	-	-	-	-	-	-	-	-	300	445
V2	[I]	-	-	-	-	-	-	-	-	-	-	-	-	-	-	150	175
V3	[I]	-	-	-	-	-	-	-	-	-	-	-	-	-	-	300	340
V4 [I]	490	750	490	750	960	490	750	960	490	750	960	750	960
V5	[I]	-	-	-	-	-	-	-	-	-	-	-	-	13	15	18	15	18
	m^2	-	-	-	-	-	-	-	-	-	-	-	-	1,6	2,1	2,5	2,1	2,5
80 mm
D1 [mm]	810	950	810	950	950	810	950	950	810	950	950	810	950
H	[mm]	1785	1800	1785	1800	2230	1785	1800	2230	1785	1800	2230	1785	1800	2230	1800	2230
A	[kg]	75	109	76	110	146	77	111	147	81	118	156	101	149	197	158	209
B	[kg]	565	859	566	860	1106	567	861	1107	571	868	1116	591	899	1157	908	1169
	[kWh/24h]	3,6	4,5	3,6	4,5	5,7	3,6	4,5	5,7	3,6	4,5	5,7	3,6	4,5	5,7	4,5	5,7
120 mm
D1	[mm]	890	1030	1030	1030	1030	890	1030	103	890	1030	1030	890	1030	1030	1030	1030
H	[mm]	1845	1865	1845	1865	2295	1845	1865	2295	1845	1865	2295	1845	1865	2295	1865	2295
A	[kg]	83	117	84	118	159	85	119	160	89	126	169	109	157	210	166	222
B	[kg]	573	867	574	868	1119	575	869	1120	579	876	1129	599	907	1170	916	1182
	[kWh/24h]	2,3	2,7	2,3	2,7	3,3	2,3	2,7	3,3	2,3	2,7	3,3	2,3	2,7	3,3	2,7	3,3

5
