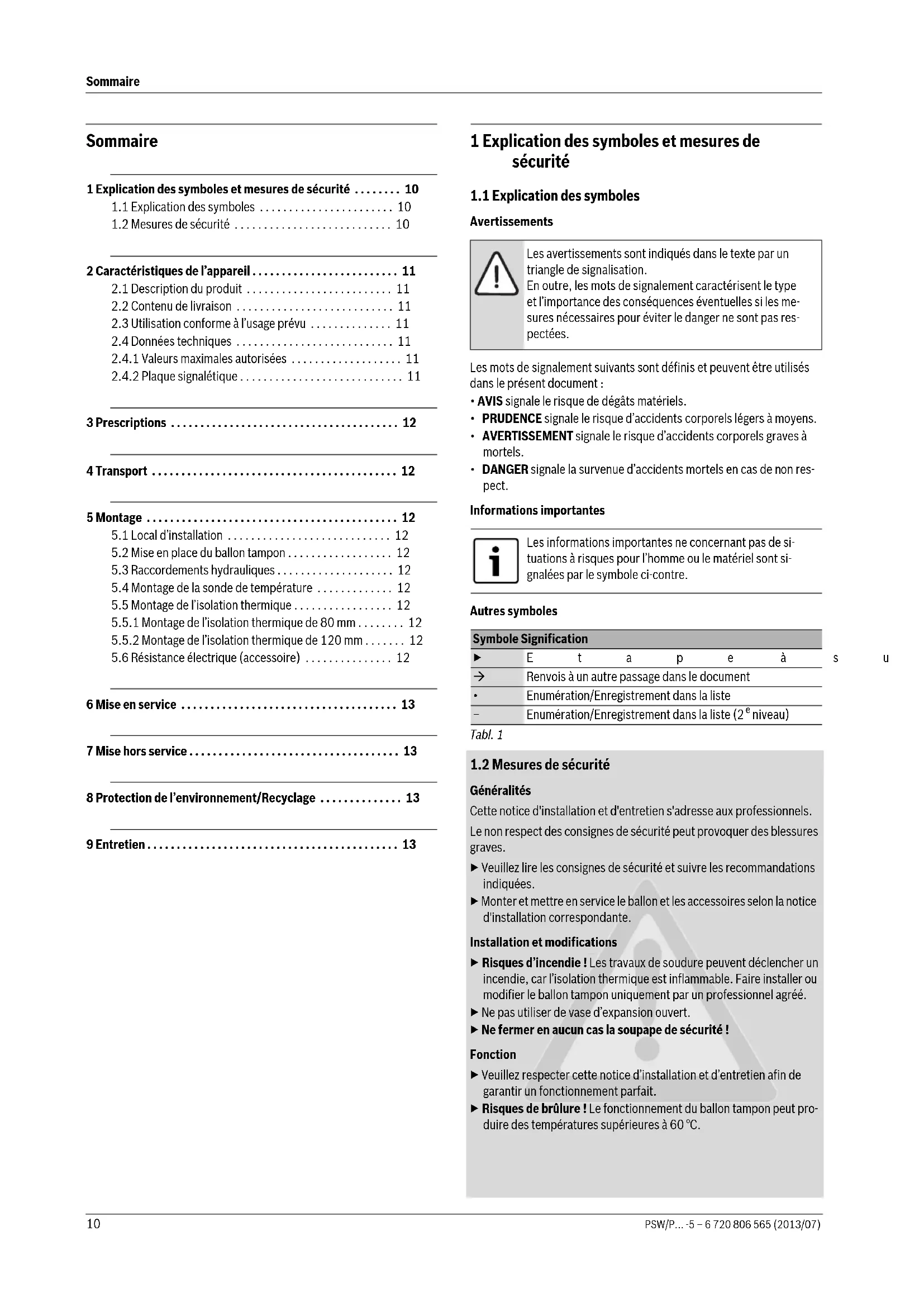

MODE D'EMPLOI PSW 500 Junkers

1 Explication des symboles et mesures de sécurité ..... 10

1.1 Explication des symboles ..... 10

1.2 Mesures de sécurité ..... 10

2 Caractéristiques de l'appareil.... 11

2.1 Description du produit ..... 11

2.2 Contenu de livraison 11

2.3 Utilisation conforme à l'usage prévu ..... 11

2.4 Données techniques 11

2.4.1 Valeurs maximales autorisées ..... 11

2.4.2 Plaque signalétique ..... 11

3 Prescriptions ...... 12

4 Transport 12

5 Montage 12

5.1 Local d'installation 12

5.2 Mise en place du ballon tampon ..... 12

5.3 Raccordements hydrauliques 12

5.4 Montage de la sonde de température ..... 12

5.5 Montage de l'isolation thermique ..... 12

5.5.1 Montage de l'isolation thermique de 80 mm ..... 12

5.5.2 Montage de l'isolation thermique de 120 mm ..... 12

5.6 Résistance électrique (accessoire) 12

6 Mise en service 13

7 Mise hors service 13

8 Protection de l'environnement/Recyclage ..... 13

9 Entretien.... 13

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

Les avertissements sont indiqués dans le texte par un triangle de signalisation.

En outre, les mots de signalement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

Les mots de signalement suivants sont définis et peuvent être utilisés dans le présent document :

• AVIS signale le risque de dégâts matériels.
- PRUDENCE signale le risque d'accidents corporels légers à moyens.
- AVERTISSEMENT signale le risque d'accidents corporels graves à mortels.
- DANGER signale la survenue d'accidents mortels en cas de non respect.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre.

Autres symboles

Symbole Signification

	E	t	a	p	e	à
→	Renvois à un autre passage dans le document
•	Enumération/Enregistrement dans la liste
-	Enumération/Enregistrement dans la liste ( 2^e niveau)

Tabl. 1

1.2 Mesures de sécurité

Généralités

Cette notice d'installation et d'entretien s'adresse aux professionnels. Le non respect des consignes de sécurité peut provoquer des blessures graves.

▶ Veuillez lire les consignes de sécurité et suivre les recommandations indiquées.
Monter et mettre en service le ballon et les accessoires selon la notice d'installation correspondante.

Installation et modifications

Risques d'incendie ! Les travaux de soudure peuvent déclencher un incendie, car l'isolation thermique est inflammable. Faire installer ou modifier le ballon tampon uniquement par un professionnel agréé.
▶ Ne pas utiliser de vase d'expansion ouvert.
▶ Ne fermer en aucun cas la soupape de sécurité !

Fonction

▶ Veuillez respecter cette notice d'installation et d'entretien afin de garantir un fonctionnement parfait.
Risques de brûlure ! Le fonctionnement du ballon tampon peut produire des températures supérieures à 60 °C.

Entretien

▶ Recommandation à l'utilisateur : faites effectuer l'entretien de la chaudière et du ballon une fois par an par un installateur qualifié.
▶ N'utiliser que des pièces de rechange d'origine !

Initiation du client

▶ Veuillez informer l'utilisateur en ce qui concerne l'utilisation de l'installation et rendez-le particulièrement attentif aux consignes de sécurité.
▶ Lui remettre la notice d'installation et d'entretien en le priant de la conserver à proximité de l'installation de chauffage.

2 Caractéristiques de l'appareil

2.1 Description du produit

Le réservoir tampon et l'isolation thermique sont livrés en deux parties. L'isolation thermique et la sonde de température doivent être montés. Chaque modèle de ballon est disponible avec une isolation thermique de 80 mm ou de 120 mm.

Cette notice d'installation et d'entretien est valable pour les modèles suivants :

Ballon tampon :

• PSW 500, 750-5
  • P 500, 750, 1000-5
  • P 500, 750, 1000-5 M

Ballon tampon avec raccords pour l'alimentation de retour sensible à la température et pour le corps de chauffe électrique :

• P 500, 750, 1000-5 S

Ballon tampon solaire avec raccords pour l'alimentation de retour sensible à la température et raccords pour installation solaire et corps de chauffe électrique :

• P 500, 750, 1000-5 S-solar

Ballon tampon de pompe à chaleur avec raccords pour l'alimentation de retour sensible à la température et raccords pour installation solaire et corps de chauffe électrique :

• PSW 750, 1000-5 S-solar

PSW 750, 1000-5 S-solar possède également deux tôles. Ceci permet une répartition à l'intérieur du ballon dans les secteurs de consommation, de chauffage et solaire. La lance d'alimentation de départ s'occupe également d'une pénétration stable dans le départ de la pompe à chaleur.

H9/H11 Retour sensible à la température P...S

H10/H12 Retour sensible à la température P...S-solar/PSW...S-solar

E Raccord pour corps de chauffe électrique (accessoire)

Tabl. 2 Raccordements ( fig. 1, page 26)

2.2 Contenu de livraison

Ballon tampon

• Réservoir en acier
• Documentation technique

Isolation thermique 80 mm

• Isolation thermique en mousse souple avec habillage film
  • Protection thermique pour couvercle
• Couvercle du ballon

Isolation thermique 120 mm

• Isolation thermique en fibres polyester non tissées avec habillage PS, 2 parties
• Protection thermique pour couvercle
  • Protection thermique pour sol
  • Couvercle du ballon
• Barre de fermeture
• Perforation pour l'évidement, pour le montage d'un corps de chauffe électrique
  • Bouchon pour isolation thermique

2.3 Utilisation conforme à l'usage prévu

Les ballons tampons doivent être utilisés exclusivement dans les installations de chauffage fermées et ne doivent être remplis qu'avec de l'eau de chauffage.

Les ballons tampons sont utilisés indirectement par une station d'eau potable également pour la production d'eau chaude sanitaire.

Remplir l'échangeur thermique solaire avec un mélange eau / propylène glycol (fluide solaire L ou LS). L'utilisation de tout autre fluide n'est pas autorisée.

2.4 Données techniques

→ Fig. 1, page 26 et fig. 2, page 27.

Diagramme des pertes de pression pour échangeur thermique solaire (→ fig. 7, page 29)

2.4.1 Valeurs maximales autorisées

	PSW500,750-5	P 500,750,1000-5	P 500,750,1000-5 M	P 500,750,1000-5 S	P 500,750,1000-5S-solar	PSW750,1000-5S-solar
Pression de service eau de chauffage [bar]	3 3	3		3	3	3
Pression de service échangeur thermique solaire [bar]	--	-		-	1	0
Tempéra-ture de ser-vice eau de chauffage [°C]	110	110	110	110	110	110
Tempéra-ture de service échangeur thermique solaire [°C]	--	-		-	130	130

Tabl. 3 Valeurs maximales autorisées

2.4.2 Plaque signalétique

La plaque signalétique se trouve à gauche des raccords ( fig. 6, [2], page 29).

3 Prescriptions

Installer le ballon tampon conformément aux normes et directives nationales.

Ce ballon tampon doit être installé par un installateur agréé. Il doit suivre les prescriptions nationales et locales. En cas de doute, il doit s'informer auprès des organismes officiels ou auprès de Bosch Thermotechnology.

4 Transport

DANGER : Danger de mort dû à des chutes de charges !

▶ Utiliser uniquement des sangles en parfait état.
Accrocher les crochets uniquement dans les œillets de grue prévus à cet effet.

AVERTISSEMENT : Risques d'accidents dus au soulèvement de charges lourdes et une fixation non conforme lors du transport !

▶ Utilisez des moyens de transport appropriés, par ex. un diable avec sangle.
- Fixer le ballon tampon pour éviter les chutes éventuelles.

Le transport nécessite un diable ou une grue. Le ballon peut également être transporté avec un chariot élévateur ou à fourches.

▶ Transport avec diable (→ fig. 3, page 28)
▶ Transport avec grue (→ fig. 4, page 28)

5 Montage

5.1 Local d'installation

AVIS : Dommages matériels dus au gel ou à la corrosion !

▶ Installer le ballon tampon dans un local sec et protégé du gel.

5.2 Mise en place du ballon tampon

→ Fig. 5, page 28 et fig. 6, page 29.

Sur les ballons tampons dotés d'une isolation thermique de 80 mm, l'isolation thermique doit être monté avant d'installer des conduites. Sur les ballons tampons dotés d'une isolation thermique de 120 mm, nous recommandons de monter les conduites avant de poser l'isolation thermique.

Pour le raccordement hydraulique, respecter le document technique de conception.

DANGER : Risque d'incendie en raison des travaux de soudure !

▶ Si possible, effectuer les travaux de brasage et de soudure avant le montage de l'isolation thermique.
L'isolation thermique étant inflammable, prendre des mesures de sécurité appropriées pour effectuer les travaux de soudure (par ex. recouvrir l'isolation thermique).
- Après les travaux, vérifier si l'isolation thermique est intacte.

AVIS : Dégâts des eaux dus à des raccordements non étanches !

- Installez les conduites de raccordement sans contrainte.

Pour éviter les dégâts sur le ballon tampon :

▶ Utiliser des matériaux résistant à une température élevée jusqu'à 110°C.
Pour les raccords solaires, utiliser des matériaux résistant à une température élevée jusqu'à 130 °C.
▶ Utiliser le ballon tampon exclusivement dans des systèmes fermés.
▶ Ne pas utiliser de vase d'expansion ouvert.
▶ Raccorder toutes les conduites au ballon par raccords-unions avec vanne d'arrêt.
- Monter un robinet de vidange au point le plus bas du raccordement inférieur.

5.4 Montage de la sonde de température

→ Fig. 8, page 29.

Pour le positionnement de la sonde, respecter le document technique de conception.

▶ Enduire les surfaces de contact de la sonde de pâte thermoconductrice.
Insérer la sonde de température dans le support du ressort de manière à ce que la surface de la sonde soit en contact avec la surface du réservoir sur toute la longueur.
▶ Marquer les câbles des sondes de température à leur extrémité en fonction de l'utilisation de la sonde.
▶ Poser le câble de sonde jusqu'à l'appareil de régulation de manière à ce que l'isolation puisse être montée par la suite.
- Brancher les câbles de sonde en respectant la notice d'installation de l'appareil de régulation.

5.5 Montage de l'isolation thermique

Le montage de l'isolation thermique est idéal à température ambiante. Les deux extrémités se rejoignent plus facilement en frappant légèrement sur l'isolation thermique en direction des extrémités de fermeture.

5.5.1 Montage de l'isolation thermique de 80 mm

→ Fig. 10, page 30.

Si vous utilisez un corps de chauffe électrique, découper l'évidement perforé de l'isolation thermique (→ fig. 12, page 31).

5.5.2 Montage de l'isolation thermique de 120 mm

Nous recommandons d'effectuer l'installation et le contrôle d'étanchéité avant le montage de l'isolation thermique.

→ Fig. 11, page 30.

Si vous utilisez un corps de chauffe électrique, découper l'évidement de l'isolation thermique avec le compas à tracer (→ fig. 13, page 31).

5.6 Résistance électrique (accessoire)

• Installer un corps de chauffe électrique conformément à la notice d'installation jointe séparément.
• Après avoir terminé l'installation complète du ballon, effectuer un contrôle des courants de fuite (inclure également les raccords-unions métalliques).

6 Mise en service

AVIS : Dégâts sur l'installation dus à une surpression !

▶ Respecter la pression de service maximale autorisée (→ tabl. 3, page 11).

La mise en service doit être effectuée par un professionnel agréé.

▶ Contrôler l'étanchéité de tous les raccords (→ fig. 9, page 30).
▶ Mettre tous les modules et accessoires en service selon les recommandations du fabricant indiquées dans la documentation technique.

7 Mise hors service

DANGER : Risques de brûlure dus à l'eau chaude !

▶ Laisser refroidir suffisamment le ballon tampon après la mise hors service.

AVIS : Dégâts sur le ballon dus au gel !

S'il risque de geler pendant votre absence, nous recommandons de laisser le ballon tampon en marche ou de le mettre hors service et de la vidanger.

▶ Mettre tous les modules et accessoires de l'installation de chauffage hors service selon les recommandations du fabricant indiquées dans la documentation technique.
- -Ouvrir la vanne de vidange de l'installation.
▶ Ouvrir le raccord de purge pour la purge. Le raccord de purge se trouve dans la partie supérieure du ballon (→ fig. 6, [1], page 29).
▶ Vidanger entièrement le ballon.

8 Protection de l'environnement/Recyclage

La protection de l'environnement est une valeur de base du groupe Bosch.

Nous accordons une importance égale à la qualité de nos produits, leur rentabilité et la protection de l'environnement. La législation et les directives relatives à la protection de l'environnement sont strictement respectées. Nous mettons tout en œuvre en termes de techniques et de matériaux pour contribuer à la protection de l'environnement, tout en veillant à maintenir nos objectifs économiques.

Emballage

En matière d'emballages, nous participons aux systèmes de mise en valeur spécifiques à chaque pays, qui visent à garantir un recyclage optimal. Tous les matériaux d'emballage utilisés respectent l'environnement et sont recyclables.

Environnement Recyclage Emballage Appareils usagés

Les appareils usagés contiennent des matériaux recyclables qui doivent passer par une filière de recyclage.

Les modules sont facilement séparables et les matériaux sont identifiés. Il est ainsi possible de trier les différents modules en vue de leur recyclage ou de leur élimination.

9 Entretien

Les ballons tampons ne nécessitent pas de travaux d'entretien ou de nettoyage particuliers à part quelques contrôles visuels occasionnels.

Contrôler tous les ans l'étanchéité extérieure de tous les raccordements.
▶ En cas de défauts, contacter un professionnel agréé ou le service après-vente.

Indice
