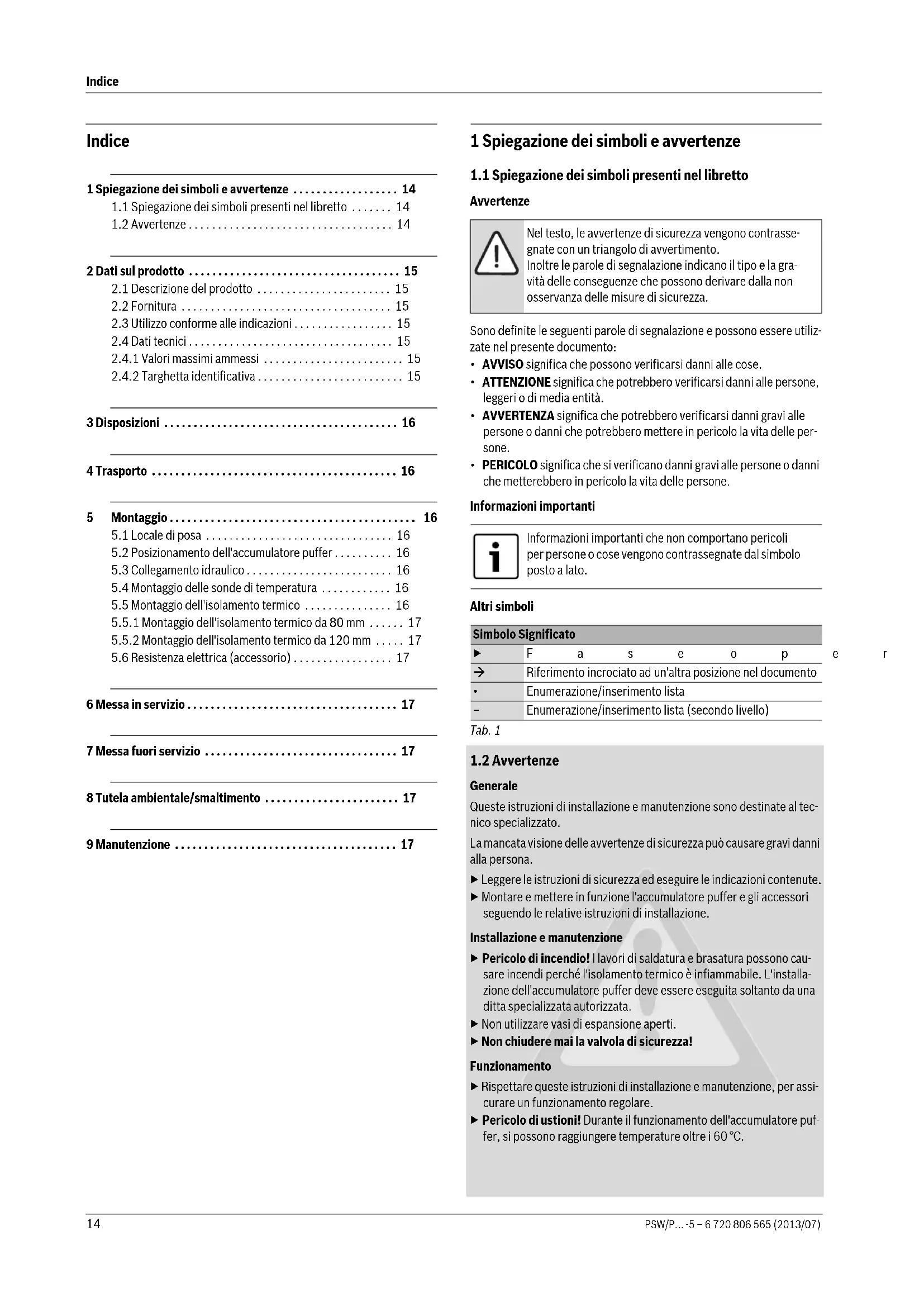

MANUALE UTENTE PSW 500 Junkers

1 Spiegazione dei simboli e avvertenze 14

1.1 Spiegazione dei simboli presenti nel libretto ..... 14

1.2 Avvertenze.... 14

2 Dati sul prodotto 15

2.1 Descrizione del prodotto 15

2.2 Fornitura 15

2.3 Utilizzo conforme alle indicazioni ..... 15

2.4 Dati tecnici 15

2.4.1 Valori massimi ammessi 15

2.4.2 Targhetta identificativa 15

3 Disposizioni 16

4 Trasporto 16

5 Montaggio.... 16

5.1 Locale di posa 16

5.2 Posizionamento dell'accumulatore puffer ..... 16

5.3 Collegamento idraulico 16

5.4 Montaggio delle sonde di temperatura ..... 16

5.5 Montaggio dell'isolamento termico 16

5.5.1 Montaggio dell'isolamento termico da 80 mm ..... 17

5.5.2 Montaggio dell'isolamento termico da 120 mm ..... 17

5.6 Resistenza elettrica (accessorio) 17

6 Messa in servizio 17

7 Messa fuori servizio 17

8 Tutela ambientale/smaltimento 17

9 Manutenzione 17

1 Spiegazione dei simboli e avvertenze

1.1 Spiegazione dei simboli presenti nel libretto

Avvertenze

Nel testo, le avvertenze di sicurezza vengono contrassegnate con un triangolo di avvertimento.

Inoltre le parole di segnalazione indicano il tipo e la gravità delle conseguenze che possono derivare dalla non osservanza delle misure di sicurezza.

Sono definite le seguenti parole di segnalazione e possono essere utiliz-zate nel presente documento:

• AVVISO significa che possono verificarsi danni alle cose.
• ATTENZIONE significa che potrebbero verificarsi danni alle persone, leggeri o di media entità.
• AVVERTENZA significa che potrebbero verificarsi danni gravi alle persone o danni che potrebbero mettere in pericolo la vita delle persone.
• PERICOLO significa che si verificano danni gravi alle persone o danni che metterebbero in pericolo la vita delle persone.

Informazioni importanti

Informazioni importanti che non comportano pericoli per persone o cose vengono contrassegnate dal simbolo posto a lato.

Altri simboli

Simbolo Significato

	F	a	s	e	o	p
→	Riferimento incrociato ad un'altra posizione nel documento
•	Enumerazione/inserimento lista
-	Enumerazione/inserimento lista (secondo livello)

Tab. 1

1.2 Avvertenze

Generale

Queste istruzioni di installazione e manutenzione sono destinate al tecnico specializzato.

La mancata visione delle avvertenze di sicurezza può causare gravi danni alla persona.

▶ Leggere le istruzioni di sicurezza ed eseguire le indicazioni contenute.
▶ Montare e mettere in funzione l'accumulatore puffer e gli accessori seguendo le relative istruzioni di installazione.

Installazione e manutenzione

▶ Pericolo di incendio! I lavori di saldatura e brasatura possono causare incendi perché l'isolamento termico è infiammabile. L'installazione dell'accumulatore puffer deve essere eseguita soltanto da una ditta specializzata autorizzata.

▶ Non utilizzare vasi di espansione aperti.

▶ Non chiudere mai la valvola di sicurezza!

Funzionamento

Rispettare queste istruzioni di installazione e manutenzione, per assicurare un funzionamento regolare.
▶ Pericolo di ustioni! Durante il funzionamento dell'accumulatore puffer, si possono raggiungere temperature oltre i 60 °C.

Manutenzione

• Consiglio per il cliente: stipulare un contratto di manutenzione e ispezione con un'azienda specializzata e autorizzata.
  ▶ Utilizzare solo parti di ricambio originali!

Istruzioni al cliente

Informare il gestore circa le modalità di utilizzo dell'accumulatore puffer e richiamare la sua attenzione in modo particolare sui punti relativi agli aspetti tecnici di sicurezza.
- Consegnare all'utente le istruzioni di installazione e manutenzione da conservare nel locale dell'impianto di riscaldamento.

2 Dati sul prodotto

2.1 Descrizione del prodotto

L'accumulatore puffer e l'isolamento termico vengono forniti in due unità. L'isolamento termico e la sonda di temperatura devono essere montati. Ogni tipo di accumulatore puffer è disponibile con isolamento termico da 80 mm e 120 mm.

Le presenti istruzioni di installazione e manutenzione sono valide per i seguenti modelli:

Accumulatore puffer:

• PSW 500, 750-5
  • P 500, 750, 1000-5
  • P 500, 750, 1000-5 M

Accumulatore puffer con attacchi per circuito di ritorno in funzione della temperatura e con attacco per resistenza elettrica:

• P 500, 750, 1000-5 S

Accumulatore puffer solare con attacchi per circuito di ritorno in funzione della temperatura e attacchi per l'impianto solare e per la resistenza elettrica:

• P 500, 750, 1000-5 S-solar

Accumulatore puffer per pompe di calore con attacchi per circuito di ritorno in funzione della temperatura e collegamenti per l'impianto solare e per la resistenza elettrica:

- PSW 750, 1000-5 S-solar

Il PSW 750, 1000-5 S-solar possiede inoltre due dispositivi interni di stratificazione. Essi permettono la separazione dei livelli di calore all'interno dell'accumulatore puffer tra le diverse zone dell'accumulo, per il circuito riscaldamento e per il circuito solare. Inoltre il raccordo d'ingresso (con pescante) per la mandata delle pompe di calore, consente un flusso privo di turbolenze.

H9/H11 Attacco di ritorno sensibile alla temperatura P...S

H10/H12 Attacco di ritorno sensibile alla temperatura P...S-solar/PSW...S-solar

VLs/RLs Attacchi circuito primario dell'impianto solare

E Attacco per resistenza elettrica (accessorio)

Tab. 2 Attacchi per collegamenti ( fig. 1, pag. 26)

2.2 Fornitura

Accumulatore puffer

• Corpo del serbatoio in acciaio
• Documentazione tecnica

Isolamento termico 80 mm

• Isolamento termico in schiuma morbida con pellicola di rivestimento
• Isolamento termico per il coperchio
  • Coperchio dell'accumulatore puffer

Isolamento termico 120 mm

• Isolamento termico in tessuto di fibre di poliestere con rivestimento PS, in 2 parti
• Isolamento termico per il coperchio
• Isolamento termico per calotta inferiore
  • Coperchio dell'accumulatore puffer
  • Listello dichiusura
• Compasso di tracciatura per sagomare il passaggio di una resistenza elettrica
  • T a p p i p e r l'isolamento termico

2.3 Utilizzo conforme alle indicazioni

Gli accumulatori puffer possono essere riempiti solo con acqua di riscaldamento e possono essere fatti funzionare solo in impianti di riscaldamento chiusi.

Gli accumulatori puffer possono essere utilizzati indirettamente, servendo anche uno scambiatore per ACS.

Nello scambiatore, per il circuito solare, deve circolare esclusivamente una miscela di acqua e glicole propilenico (liquido solare L o LS). L'utilizzo di un altro liquido non è consentito.

2.4 Dati tecnici

→ Fig. 1, pag. 26 e fig. 2, pag. 27.

Diagramma perdita di carico per scambiatore di calore circuito solare ( fig. 7, pag. 29)

2.4.1 Valori massimi ammessi

	PSW500,750-5	P 500,750,1000-5	P 500,750,1000-5 M	P 500,750,1000-5 S	P 500,750,1000-5S-solar	PSW750,1000-5S-solar
Pressione d'esercizio acqua in accu-mulo [bar]	3 3	3		3	3	3
Pressione d'esercizio scambiatore di calore circuito solare [bar]	-	-	-	-	10	10
Temperatura d'esercizio acqua in accu-mulo [°C]	110	110	110	110	110	110
Temperatura d'esercizio scambiatore di calore circuito solare [°C]	-	-	-	-	130	130

Tab. 3 Valori massimi ammessi

2.4.2 Targhetta identificativa

La targhetta identificativa si trova a sinistra vicino agli attacchi ( fig. 6, [2], pag. 29).

3 Disposizioni

Osservare le seguenti direttive e norme:

- tutte le norme direttive e disposizioni nazionali e locali che sono in vigore

Installazione ed equipaggiamento di impianti di produzione di calore ed acqua calda sanitaria:

• Norme EN
• EN 12897 - Fornitura di acqua - Disposizione per accumulatori - produttori di acqua calda (normativa sui prodotti)
• EN 1717 - Protezione dell'acqua potabile dalle impurità ...
• EN 806 - Regole tecniche per impianti per acqua potabile
• EN 12828 – sistemi di riscaldamento nella progettazione di impianti di riscaldamento e di produzione di acqua calda sanitaria negli edifici
• Per gli impianti di alimentazione e distribuzione d'acqua fredda e calda, riferirsi alle norme UNI 9182 ed UNI 8065
• Per impianti con potenzialità inferiore a 35 kW fare riferimento alle norme UNI-CIG 7129 ed UNI-CIG 7131
  • D.M. 37/2008 (ex L. 46/90) (Norme per la sicurezza degli impianti), Circ. MAP n° 829571/2003 - (Criteri di sicurezza da osservare per la corretta installazione degli scaldacqua ad accumulo), EN 1487/2002 (Valvole per edifici - Gruppi di sicurezza idraulica - prove e requisiti)
• Per impianti con potenzialità superiore a 35 kW fare riferimento al D.M. 12/04/96
• Normative CEI

4 Trasporto

PERICOLO: pericolo grave derivante da carichi in caduta!

▶ Utilizzare esclusivamente funi in condizioni perfette.
▶ Inserire i moschettoni soltanto negli appositi ganci per sollevamento.

AVVERTENZA: pericolo di lesioni dovuto al sollevamento di carichi pesanti e a un fissaggio inadeguato durante il trasporto!

▶ Utilizzare mezzi di trasporto idonei, ad es. un carrello per sacchi con cinghia di fissaggio.
- Assicurare l'accumulatore puffer contro cadute accidentali.

Per il trasporto è necessario un carrello per sacchi o una gru. In alternativa, accumulatore puffer può essere trasportato con un transpallet o un muletto.

▶ Trasporto con carrello per sacchi (→ fig. 3, pag. 28)
▶ Trasporto con gru (→ fig. 4, pag. 28)

5 Montaggio

5.1 Locale di posa

AVVISO: danni materiali dovuti al gelo e corrosione!
▶ Installare l'accumulatore puffer in un locale non esposto a rischi di gelo e asciutto.

5.2 Posizionamento dell'accumulatore puffer

→ Fig. 5, pag. 28 e fig. 6, pag. 29.

5.3 Collegamento idraulico

Nel caso di accumulatori puffer aventi isolamento termico da 80 mm, l'isolamento termico deve essere montato prima di collegare i tubi.

Nel caso di accumulatori puffer aventi isolamento termico da 120 mm si consiglia di collegare i tubi prima di aver applicato l'isolamento termico.

Per il collegamento idraulico osservare la documentazione tecnica di progetto.

PERICOLO: pericolo di incendio derivante da lavori di saldatura e brasatura!

Se possibile effettuare le operazioni di brasatura e saldatura prima del montaggio dell'isolamento termico.
▶ Per eseguire lavori di saldatura e brasatura, utilizzare adeguate misure di protezione, perché l'isolamento termico è infiammabile (ad es. coprire l'isolamento termico).
▶ Dopo il lavoro verificare che l'isolamento termico sia intatto.

AVVISO: danni dovuti all'acqua a causa di collegamenti non ermetici!

- Installare le tubazioni di collegamento senza tensione meccanica.

Per evitare danni all'accumulatore puffer:

▶ Utilizzare materiale per l'installazione che sia in grado di reggere a temperature fino a 110 °C.
▶ Per i collegamenti solari utilizzare materiale per l'installazione che sia in grado di reggere a temperature fino a 130 °C.
▶ Utilizzare l'accumulatore puffer solo in sistemi chiusi.
▶ Non utilizzare vasi di espansione aperti.
▶ Eseguire tutti i collegamenti dell'accumulatore puffer con raccordi filettati inserendo su ogni attacco una valvola di intercettazione.
▶ Montare sul punto più basso del raccordo inferiore un rubinetto di scarico, di fornitura del committente.

5.4 Montaggio delle sonde di temperatura

→ Fig. 8, pag. 29.

Per il posizionamento della sonda osservare la documentazione tecnica di progetto.

▶ Spalmare della pasta termoconduttrice sulle superfici di contatto.
▶ Inserire la sonda di temperatura nel fermo a molla in modo tale che la superficie della sonda sia a contatto per tutta la lunghezza con la superficie del serbatoio metallico.
- Etichettare in modo adeguato i cavi delle sonde di temperatura, alle estremità, in base all'uso della sonda.
▶ Condurre il cavo della sonda fino all'apparecchio di termoregolazione a cui verrà collegato, in modo che l'isolamento possa essere montato.
▶ Collegare elettricamente i cavi della sonda, nel fare ciò rispettare le istruzioni di installazione dell'apparecchio di termoregolazione.

5.5 Montaggio dell'isolamento termico

L'isolamento termico può essere montato in modo ottimale a temperatura ambiente. È sufficiente battere leggermente sull'isolamento termico sui punti delle due estremità di chiusura per facilitarne la congiunzione.

5.5.1 Montaggio dell'isolamento termico da 80 mm

→ Fig. 10, pag. 30.

Se si utilizza una resistenza elettrica, tagliare la sagomatura preferata sull'isolamento termico ( fig. 12, pag. 31).

5.5.2 Montaggio dell'isolamento termico da 120 mm

Si consiglia di eseguire l'installazione e il controllo di tenuta prima del montaggio dell'isolamento termico.

→ Fig. 11, pag. 30.

Se si utilizza una resistenza elettrica, tagliare la sagomatura sull'isolamento termico con il compasso di tracciatura fornito (→ fig. 13, pag. 31).

5.6 Resistenza elettrica (accessorio)

▶ Montare la resistenza elettrica in base alle istruzioni di installazione separate (fornite nel suo volume di fornitura).
▶ Una volta conclusa completamente l'installazione dell'accumulatore puffer, effettuare un controllo di massa a terra (includendo anche i raccordi filettati metallici).

6 Messa in servizio

AVVISO: danni all'impianto a causa di sovrapressione!

▶ Osservare la massima pressione d'esercizio ammessa (→ tab. 3, pag. 15).

La messa in servizio deve essere eseguita da una ditta specializzata autorizzata.

▶ Verificare la tenuta di tutti i collegamenti (→ fig. 9, pag. 30).
▶ Mettere in funzione tutti i componenti dell'impianto e gli accessori, conformemente alle indicazioni del produttore contenute nella documentazione tecnica.

7 Messa fuori servizio

PERICOLO: pericolo di ustioni dovuto ad acqua bollente!

▶ Dopo la messa fuori servizio, lasciare raffreddare sufficientemente l'accumulatore puffer.

AVVISO: danni all'accumulatore puffer dovuti al gelo!

Se in caso di impianto non presidiato sussiste pericolo di gelo, si consiglia di lasciare acceso l'accumulatore puffer o di intercettarlo e svuotarlo.

▶ Mettere fuori servizio tutti i componenti dell'impianto e gli accessori dell'impianto di riscaldamento conformemente alle indicazioni del produttore contenute nella documentazione tecnica.
▶ Aprire la valvola di scarico dell'impianto.
▶ Per lo sfiato aprire il la valvola di sfiato. Il raccordo dello di sfiato si trova sulla sommità dell'accumulatore puffer (→ fig. 6, [1], pag. 29).
▶ Svuotare completamente l'accumulatore puffer.

8 Tutela ambientale/smaltimento

La protezione dell'ambiente è un principio fondamentale per il gruppo Bosch.

La qualità dei prodotti, il risparmio e la tutela dell'ambiente sono per noi obiettivi di pari importanza. Ci atteniamo scrupolosamente alle leggi e alle norme per la protezione dell'ambiente. Per proteggere l'ambiente impieghiamo la tecnologia e i materiali migliori tenendo conto degli aspetti economici.

Imballaggio

Per quanto riguarda l'imballo ci atteniamo ai sistemi di riciclaggio specifici dei rispettivi paesi, che garantiscono un ottimale riutilizzo. Tutti i materiali impiegati per gli imballi rispettano l'ambiente e sono riutilizzabili.

Dismissione vecchi apparecchi

Gli apparecchi dismessi contengono materiali che possono essere riciclati.

Gli elementi costruttivi sono facilmente separabili e le materie plastiche sono contrassegnate. In questo modo è possibile smistare i vari componenti e destinarli al riciclaggio o allo smaltimento.

9 Manutenzione

Per gli accumulatori puffer non sono necessari lavori di manutenzione o pulizie speciali in aggiunta ai controlli visivi.

▶ Verificare annualmente la presenza di perdite presso tutti i raccordi, dall'esterno.
In caso di disfunzione contattare la ditta specializzata e autorizzata o il servizio di assistenza clienti.
