PSW 500 - Ketel Junkers - Gratis gebruiksaanwijzing en handleiding

Producttype	Buffervat
Merk	Junkers
Model	PSW 500
Capaciteit	500 liter
Maximale bedrijfsdruk (verwarmingswater)	3 bar
Maximale bedrijfstemperatuur (verwarmingswater)	110 °C
Materiaal reservoir	Staal
Thermische isolatie	Zachte schuim (80 mm) of polyestervezels (120 mm)
Aansluitingen	Hydraulisch, temperatuursensor, elektrische weerstand optioneel
Conform gebruik	Gesloten verwarmingsinstallaties, alleen verwarmingswater
Productie van sanitair warm water	Via drinkwaterstation (indirect)
Leveringsinhoud	Stalen reservoir, thermische isolatie, technische documentatie, deksel, thermische bescherming
Veiligheid	Veiligheidsklep, gesloten expansievat, hoge temperatuur (brandwonden)
Onderhoud	Jaarlijkse controle van uitwendige dichtheid van aansluitingen
Montage	Door een erkende professional, in een droge en vorstvrije ruimte
Transport	Gebruik een steekwagen of kraan, riemen in goede staat
Mogelijke accessoires	Elektrische weerstand, extra temperatuursensor
Bedrijfsdruk zonne-energiewisselaar	Niet van toepassing (niet-zon model)
Bedrijfstemperatuur zonne-energiewisselaar	Niet van toepassing
Normen	Conform nationale normen en richtlijnen

Veelgestelde vragen - PSW 500 Junkers

Wat is de maximale bedrijfsdruk van het buffervat?

De maximale bedrijfsdruk voor verwarmingswater is 3 bar.

Kan het buffervat gebruikt worden voor de productie van sanitair warm water?

Ja, het buffervat kan gebruikt worden voor de productie van sanitair warm water via een indirect drinkwaterstation.

Is regelmatig onderhoud nodig?

Het buffervat heeft geen speciaal onderhoud nodig, maar het wordt aanbevolen om eenmaal per jaar de uitwendige dichtheid van alle aansluitingen te controleren.

Welk type thermische isolatie wordt meegeleverd?

De thermische isolatie is beschikbaar in twee versies: 80 mm zacht schuim met filmbekleding, of 120 mm niet-geweven polyestervezels met PS-bekleding.

Kan ik een elektrische weerstand installeren?

Ja, er kan een elektrische weerstand als accessoire worden geïnstalleerd. Volg de apart meegeleverde installatiehandleiding.

Wat is de maximale bedrijfstemperatuur?

De maximale bedrijfstemperatuur voor verwarmingswater is 110 °C. Voor zonneaansluitingen (op compatibele modellen) is dit 130 °C.

Waar moet ik het buffervat installeren?

Installeer het buffervat in een droge en vorstvrije ruimte. De montage moet worden uitgevoerd door een erkende professional.

Moet ik het buffervat leegmaken bij langdurige afwezigheid bij vorst?

Bij vorstgevaar wordt aanbevolen om het buffervat in bedrijf te laten of het na buitengebruikstelling volledig leeg te laten lopen.

Hoe monteer ik de temperatuursensor?

Breng thermische geleidingspasta aan op het contactoppervlak van de sensor en steek deze in de veerhouder om volledig contact over de lengte met het reservoiroppervlak te garanderen.

Wat te doen bij een lek bij een aansluiting?

Neem contact op met een erkende professional of de klantenservice voor elke ingreep aan de aansluitingen.

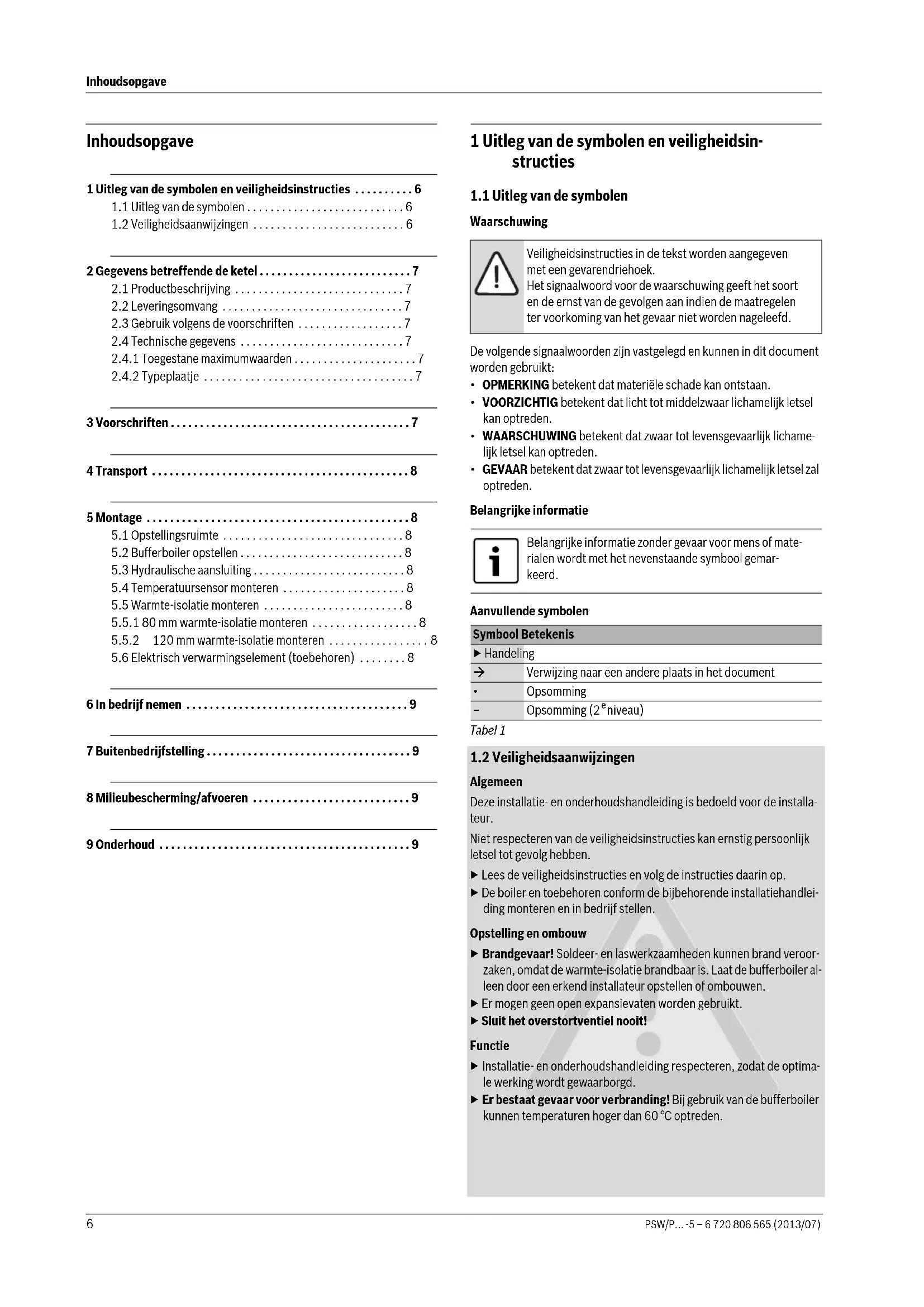

GEBRUIKSAANWIJZING PSW 500 Junkers

1 Uitleg van de symbolen en veiligheidsinstructies ..... 6

1.1 Uitleg van de symbolen 6

1.2 Veiligheidsaanwijzingen 6

2 Gegevens betreffende de ketel....7

2.1 Productbeschrijving 7

2.3 Gebruik volgens de voorschriften 7

2.4.1 Toegestane maximumwaarden 7

2.4.2 Typeplaatje 7

3 Voorschriften....7

4 Transport 8

5 Montage 8

5.1 Opstellingsruimte 8

5.2 Bufferboiler opstellen 8

5.3 Hydraulische aansluiting 8

5.4 Temperatuursensor monteren 8

5.5 Warmte-isolatie monteren 8

5.5.1 80 mm warmte-isolatie monteren .....8

5.5.2 120 mm warmte-isolatie monteren 8

5.6 Elektrisch verwarmingselement (toebehoren) .....8

6 In bedrijf nemen 9

7 Buitenbedrijfstelling....9

8 Milieubescherming/afvoeren 9

9 Onderhoud 9

1 Uitleg van de symbolen en veiligheidsin-structies

1.1 Uitleg van de symbolen

Waarschuwing

Veiligheidsinstructies in de tekst worden aangegeven met een gevarendriehoek.

Het signaalwoord voor de waarschuwing geeft het soort en de ernst van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

De volgende signaalwoorden zijn vastgelegd en kunnen in dit document worden gebruikt:

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar lichamelijk letsel kan optreden.
• WAARSCHUWING betekent dat zwaar tot levensgevaarlijk lichamelijk letsel kan optreden.
• GEVAAR betekent dat zwaar tot levensgevaarlijk lichamelijk letsel zal optreden.

Belangrijke informatie

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd.

Aanvullende symbolen

Symbool Betekenis

▶ Handeling
→	Verwijzing naar een andere plaats in het document
•	Opsomming
-	Opsomming ( 2^e niveau)

Tabel 1

1.2 Veiligheidsaanwijzingen

Algemeen

Deze installatie- en onderhoudshandleiding is bedoeld voor de installateur.

Niet respecteren van de veiligheidsinstructies kan ernstig persoonlijk letsel tot gevolg hebben.

▶ Lees de veiligheidsinstructies en volg de instructies daarin op.

▶ De boiler en toebehoren conform de bijbehorende installatiehandleiding monteren en in bedrijf stellen.

Opstelling en ombouw

▶ Brandgevaar! Soldeer- en laswerkzaamheden kunnen brand veroorzaken, omdat de warmte-isolatie brandbaar is. Laat de bufferboiler alleen door een erkend installateur opstellen of ombouwen.
▶ Er mogen geen open expansievaten worden gebruikt.
▶ Sluit het overstortventiel nooit!

Functie

▶ Installatie- en onderhoudshandleiding respecteren, zodat de optimale werking wordt gewaarborgd.
▶ Er bestaat gevaar voor verbranding! Bij gebruik van de bufferboiler kunnen temperaturen hoger dan 60 °C optreden.

Onderhoud

Aanbeveling voor de gebruiker: sluit een onderhoudscontract af met een erkend installateur.
▶ Gebruik alleen originele reserveonderdelen!

Informatie aan de klant

▶ Informeer de gebruiker van de installatie over het gebruik van de bufferboiler en wijs hem in het bijzonder op de veiligheidstechnische aspecten.
▶ Overhandig het installatie- en onderhoudsvoorschrift aan de gebruiker, zodat hij het bij de cv-installatie kan bewaren.

2 Gegevens betreffende de ketel

2.1 Productbeschrijving

De bufferboiler en de warmte-isolatie worden in twee eenheden geleverd. De warmte-isolatie en de temperatuursensor moeten nog worden gemonteerd. Ieder boilertype is leverbaar met 80 mm en met 120 mm warmte-isolatie.

Deze installatie- en onderhoudshandleiding geldt voor de volgende typen:

Bufferboiler:

• PSW 500, 750-5
  • P 500, 750, 1000-5
  • P 500, 750, 1000-5 M

Bufferboiler met aansluitingen voor de temperatuurgevoelige retourvoeding en met aansluiting voor het elektrisch verwarmingselement:

• P 500, 750, 1000-5 S

Solarbufferboiler met aansluiting voor de temperatuurgevoelige retourvoeding en aansluitingen voor solarinstallatie en elektrisch verwarmingselement:

• P 500, 750, 1000-5 S-solar

Warmtepompbufferboiler met aansluiting voor de temperatuurgevoelige retourvoeding en aansluitingen voor solarinstallatie en elektrisch verwarmingselement:

• PSW 750, 1000-5 S-solar

De PSW 750, 1000-5 S-solar heeft bovendien twee verdeelplaten.

Daarmee is een verdeling in de boiler mogelijk van een standby-, verwarmings- en solarbereik. Bovendien zorgt de aanvoervoedingslans voor rustig instromen van de warmtepomp aanvoer.

H9/H11 Temperatuurgevoelige retourvoeding P...S

H10/H12 Temperatuurgevoelige retourvoeding P...S-solar/PSW...S-solar

VL's/RL's Aansluitingen solarinstallatie

E Aansluiting voor elektrisch verwarmingselement (toebehoren)

Tabel 2 Aansluitingen (→afb. 1, pagina 26)

2.2 Leveringsomvang

Bufferboiler

• Boilervat van staal
• Technische documenten

Warmte-isolatie 80 mm

• Warmte-isolatie van zachtschuim met foliemantel
  • Warmte-isolatie voor deksel
  • Boiler deksel

Warmte-isolatie 120 mm

• Warmte-isolatie van polyester-vezelvlies met PS-mantel, 2-delen
  • Warmte-isolatie voor deksel

• Warmte-isolatie voor vloer
  • Boiler deksel

• Afsluitstrook
• Perforatie voor uitsparing, voor de montage van een elektrisch verwarmingselement.
• Stop voor warmte-isolatie

2.3 Gebruik volgens de voorschriften

De bufferboilers mogen alleen worden gevuld met cv-water en alleen worden gebruikt in gesloten cv-circuits.

De bufferboilers kunnen indirect via een verswaterstation voor het verwarmen van warm water worden gebruikt.

Solarwarmtewisselaar uitsluitend met propyleenglycol-watermengsels (koelvloeistof L of LS) vullen. Gebruik met een ander medium is niet toegestaan.

→ Afb. 1, pagina 26 en afb. 2, pagina 27.

Drukverliesdiagram voor solarwarmtewisselaar (→ afb. 7, pagina 29)

2.4.1 Toegestane maximumwaarden

	PSW500,750-5	P 500,750,1000-5	P 500,750,1000-5 M	P 500,750,1000-5 S	P 500,750,1000-5S-solar	PSW750,1000-5S-solar
Bedrijfsdruk cv-water [bar]	3 3	3		3	3	3
Bedrijfsdruk solar-warm-te wisselaar [bar]	-	-	-	-	10	10
Bedrijfstem-peratuur cv-water [°C]	110	110	110	110	110	110
Bedrijfstem-peratuur zonnewarm-tewisselaar [°C]	-	-	-	-	130	130

Tabel 3 Toegestane maximumwaarden

2.4.2 Typeplaatje

De typeplaat bevindt zich links naast de aansluitingen (→ afb. 6, [2], pagina 29).

3 Voorschriften

Installeer de bufferboiler conform de nationale normen en richtlijnen.

Deze bufferboiler dient door een bevoegd installateur te worden geplaatst. Hij dient zich te houden aan de geldende nationale en plaatselijke voorschriften. In geval van twijfel dient hij zich te informeren bij de officiële instanties of bij de nv Bosch Thermotechnology.

4 Transport

GEVAAR: Levensgevaar door vallende lasten!

▶ Maak uitsluitend gebruik van transportkabels die in perfecte staat zijn.
▶ Haken alleen in de daarvoor bedoelde hijsogen hangen.

WAARSCHUWING: Gevaar voor lichamelijk letsel door dragen van zware lasten en onvoldoende beveiliging tijdens transport!

▶ Maak gebruik van geschikte transportmiddelen, bijv. een steekkar met spanband.
▶ Beveilig de bufferboiler tegen omvallen.

Voor het transport is een steekwagen of een kraan handig. Als alternatief kan de boiler met een pallettruck of een vorkheftruck worden getransporteerd.

5.1 Opstellingsruimte

OPMERKING: Materiële schade door vorst en corrosie!

- Installeer de bufferboiler in een vorstvrije en droge ruimte.

5.2 Bufferboiler opstellen

→ Afb. 5, pagina 28 en afb. 6, pagina 29.

5.3 Hydraulische aansluiting

Monteer bij bufferboilers met 80 mm warmte-isolatie de warmte-isolatie, voordat de leidingen worden geïnstalleerd.

Bij bufferboilers met 120 mm warmte-isolatie adviseren wij de leidingen te monteren voordat de warmte-isolatie wordt aangebracht.

Respecteer voor de hydraulische aansluiting de planningsdocumenten.

GEVAAR: Brandgevaar door soldeer- en laswerkzaamheden!

▶ Voor zover mogelijk, soldeer- en laswerkzaamheden voor de montage van de warmte-isolatie uitvoeren.
▶ Tref bij soldeer- en laswerkzaamheden de gepaste veiligheidsmaatregelen, aangezien de warmte-isolatie brandbaar is (bijv. warmte-isolatie afdekken).
- Controleer na de werkzaamheden of de warmte-isolatie onbeschadigd is.

OPMERKING: Waterschade door lekke aansluitingen!

- Installeer de aansluitleidingen spanningsvrij.

Om schade aan de bufferboiler te voorkomen:

▶ Installatiemateriaal gebruiken, dat hittebestendig is tot 110 °C.
▶ Voor zonne-aansluitingen installatiemateriaal gebruiken, dat hittebestendig is tot 130 °C.
▶ De bufferboiler mag alleen in gesloten systemen worden gebruikt.
▶ Er mogen geen open expansievaten worden gebruikt.
▶ Voer alle aansluitleidingen aan de boiler uit als schroefkoppelingen, eventueel met een afsluitventiel.

▶ Monteer bouwzijdig een vul- en aftapkraan op het laagste punt van de onderste aansluiting.

5.4 Temperatuursensor monteren

→ Afb. 8, pagina 29.

Respecteer voor de sensorpositionering de planningsdocumentatie.

▶ Contactoppervlakken insmeren met warmtegeleidende pasta.
▶ Plaats de temperatuursensor in de veerhouder zodanig, dat het sensoroppervlak over de gehele lengte contact heeft met het boilervat.
▶ Label de temperatuursensorkabels aan het kabeluiteinde overeenkomstig de functie.
- Installeer de sensorkabel zodanig naar het regeltoestel, dat de isolatie kan worden gemonteerd.
- Sluit de sensorkabels elektrisch aan en respecteer daarbij de installatiehandleiding van het regeltoestel.

5.5 Warmte-isolatie monteren

De warmte-isolatie kan het best worden gemonteerd bij kamertemperatuur. Licht kloppen op de warmte-isolatie in de richting van de uiteinden vergemakkelijkt het samenvoegen van de beide uiteinden.

5.5.1 80 mm warmte-isolatie monteren

→ Afb. 10, pagina 30.

Wanneer een elektrisch verwarmingselement wordt gebruikt, snijdt dan de geperforeerde uitsparing uit de warmte-isolatie (→ afb. 12, pagina 31).

5.5.2 120 mm warmte-isolatie monteren

Wij adviseren u, de installatie en de dichtheidstest uit te voeren vóór de montage van de warmte-isolatie.

→ Afb. 11, pagina 30.

Wanneer u een elektrisch verwarmingselement gebruikt, snijdt dan de uitsparing uit de warmte-isolatie met het meegeleverde gereedschap (→ afb. 13, pagina 31).

5.6 Elektrisch verwarmingselement (toebehoren)

• Elektrisch verwarmingselement conform de separate installatiehandleiding inbouwen.
  ▶ Na afronden van de complete boilerinstallatie een randaardecontrole uitvoeren (ook metalen koppelingen daarin betrekken).

6 In bedrijf nemen

OPMERKING: Schade aan de installatie door overdruk!

▶ Respecteer de maximaal toegestane bedrijfsdruk (→ tab. 3, pagina 7).

De inbedrijfstelling moet door een erkend installateur worden uitgevoerd.

▶ Controleer alle aansluitingen op dichtheid (→ afb. 9, pagina 30).
▶ Alle modules en toebehoren conform de instructies van de leverancier in de technische documenten in bedrijf stellen.

7 Buitenbedrijfstelling

GEVAAR: Verbrandingsgevaar door heet water!

▶ Laat de bufferboiler na de buitenbedrijfstelling voldoende afkoelen.

OPMERKING: Schade aan de boiler door vorst!

Wanneer tijdens uw afwezigheid vorstgevaar bestaat, adviseren wij u, de bufferboiler in bedrijf te laten of buiten bedrijf te stellen en af te tappen.

▶ Alle modules en toebehoren van de cv-installatie conform de instructies van de leverancier in de technische documenten buiten bedrijf stellen.
▶ Aftapkraan van de installatie openen.
▶ Open de ontluchtingsaansluiting voor het ontluchten. De ontluchtingsaansluiting bevindt zich boven op de boiler (→ afb. 6, [1], pagina 29).
▶ Maak de bufferboiler helemaal leeg.

8 Milieubescherming/afvoeren

Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetgeving en voorschriften voor milieubescherming worden strikt nageleefd. Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Voor wat de verpakking betreft, nemen wij deel aan de nationale verwerkingssystemen, die een optimale recyclage waarborgen. Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

Oude ketel

Oude ketels bevatten materialen, die hergebruikt kunnen worden.

De modules kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gemarkeerd. Daardoor kunnen de verschillende componenten worden gesorteerd en voor recyclage worden aangeboden.

9 Onderhoud

Voor de bufferboilers zijn, behalve geregelde visuele inspecties, geen bijzondere onderhouds- en reinigingswerkzaamheden nodig.

▶ Controleer jaarlijks alle aansluitingen extern op lekken.
▶ Neem in geval van storing contact op met een erkend installateur of de servicedienst.

Sommaire

1 Uitleg van de symbolen en veiligheidsinstructies ..... 18

1.1 Uitleg van de symbolen 18

1.2 Veiligheidsaanwijzingen 18

2 Gegevens betreffende het toestel 19

2.1 Productbeschrijving 19

2.3 Voorgeschreven toepassing 19

2.4.1 Toegestane maximumwaarden 19

2.4.2 Typeplaat 19

3 Voorschriften....19

4 Transport 20

5 Montage 20

5.1 Opstellingsruimte 20

5.2 Bufferboiler opstellen 20

5.3 Hydraulische aansluiting 20

5.4 Temperatuursensor monteren 20

5.5 Warmte-isolatie monteren 20

5.5.1 80 mm warmte-isolatie monteren 20

5.5.2 120 mm warmte-isolatie monteren ..... 20

5.6 Elektrisch verwarmingselement (accessoires) ..... 20

6 Inbedrijfname 21

7 Uitbedrijfname 21

8 Milieubescherming/afvalverwerking 21

9 Onderhoud 21

1 Uitleg van de symbolen en veiligheidsin-structies

1.1 Uitleg van de symbolen

Waarschuwing

Veiligheidsinstructies in de tekst worden aangegeven met een gevarendriehoek.

Het signaalwoord voor de waarschuwing geeft het soort en de ernst van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

De volgende signaalwoorden zijn vastgelegd en kunnen in dit document worden gebruikt:

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar lichamelijk letsel kan optreden.
• WAARSCHUWING betekent dat zwaar tot levensgevaarlijk lichamelijk letsel kan optreden.
• GEVAAR betekent dat zwaar tot levensgevaarlijk lichamelijk letsel zal optreden.

Belangrijke informatie

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd.

Aanvullende symbolen

Symbool Betekenis

▶	Handeling
→	Verwijzing naar een andere plaats in het document
•	Opsomming
-	Opsomming ( 2^e niveau)

Tab. 1

1.2 Veiligheidsaanwijzingen

Algemeen

Deze installatie- en onderhoudshandleiding is bedoeld voor de installateur.

Niet aanhouden van de veiligheidsinstructies kan ernstig persoonlijk letsel tot gevolg hebben.

▶ Lees de veiligheidsinstructies en volg de instructies daarin op.

▶ De boiler en accessoires conform de bijbehorende installatiehandleiding monteren en in bedrijf stellen.

Opstelling en ombouw

▶ Brandgevaar! Soldeer- en laswerkzaamheden kunnen brand veroorzaken, omdat de warmte-isolatie brandbaar is. Laat de bufferboiler alleen door een erkend installateur opstellen of ombouwen.
▶ Er mogen geen open expansievaten worden gebruikt.
▶ Sluit het overstortventiel nooit!

Functie

Houd de installatie- en onderhoudshandleiding aan, zodat de optimale werking wordt gewaarborgd.
▶ Er bestaat gevaar voor verbranding! Bij gebruik van de bufferboiler kunnen temperaturen hoger dan 60 °C optreden.

Onderhoud

Aanbeveling voor de gebruiker: sluit een onderhouds- en inspectie-contract af met een erkend installateur.
▶ Er mogen alleen originele onderdelen gemonteerd worden!

Informatie aan de klant

▶ Informeer de gebruiker van de installatie over het gebruik van de bufferboiler en wijs hem in het bijzonder op de veiligheidstechnische aspecten.
▶ Overhandig het installatie- en onderhoudshandleiding aan de gebruiker, zodat hij het bij de cv-installatie kan bewaren.

2 Gegevens betreffende het toestel

2.1 Productbeschrijving

De bufferboiler en de warmte-isolatie worden in twee eenheden geleverd. De warmte-isolatie en de temperatuursensor moeten worden gemonteerd. Ieder boilertype is leverbaar met 80 mm en met 120 mm warmte-isolatie.

Deze installatie- en onderhoudshandleiding geldt voor de volgende typen:

Bufferboiler:

• PSW 500, 750-5
  • P 500, 750, 1000-5
  • P 500, 750, 1000-5 M

Bufferboiler met aansluitingen voor de temperatuurgevoelige retourvoeding en met aansluiting voor het elektrisch verwarmingselement:

• P 500, 750, 1000-5 S

Zonnebufferboiler met aansluiting voor de temperatuurgevoelige retourvoeding en aansluitingen voor zonnesystemen en elektrisch verwarmingselement:

• P 500, 750, 1000-5 S-solar

Warmtepompbufferboiler met aansluiting voor de temperatuurgevoelige retourvoeding en aansluitingen voor zonnesysteem en elektrisch verwarmingselement:

• PSW 750, 1000-5 S-solar

De PSW 750, 1000-5 S-solar heeft bovendien twee verdeelplaten.

Daarmee is een verdeling in de boiler mogelijk van een standby-, verwarmings- en zonnebereik. Bovendien zorgt de aanvoervoedingslans voor rustig instromen van de waterpompaanvoer.

H9/H11 Temperatuurgevoelige retourvoeding P...S

H10/H12 Temperatuurgevoelige retourvoeding P...S-solar/PSW...S-solar

VL's/RL's Aansluitingen zonnesysteem

E Aansluiting voor elektrisch verwarmingselement (accessoire)

Tab. 2 Aansluitingen ( → afb. 1, pagina 26)

2.2 Leveringsomvang

Bufferboiler

• Boilervat van staal
• Technische documenten

Warmte-isolatie 80 mm

• Warmte-isolatie van zachtschuim met foliemantel
  • Warmte-isolatie voor deksel
  • Boiler deksel

Warmte-isolatie 120 mm

• Warmte-isolatie van polyester-vezelvlies met PS-mantel, 2-delen
  • Warmte-isolatie voor deksel

• Warmte-isolatie voor vloer
  • Boiler deksel
  • Afsluitstrook

• Voorstansing voor uitsparing voor de montage van een elektrisch verwarmingselement.
• Stop voor warmte-isolatie

2.3 Voorgeschreven toepassing

De bufferboilers mogen alleen worden gevuld met cv-water en alleen worden gebruikt in gesloten cv-circuits.

De bufferboilers kunnen indirect via een verswaterstation voor het verwarmen van warm water worden gebruikt.

Zonnewarmtewisselaar uitsluitend met propyleenglycol-watermengsels (koelvloeistof L of LS) vullen. Gebruik met een ander medium is niet toe-gestaan.

→ Afb. 1, pagina 26 en afb. 2, pagina 27.

Drukverliesdiagram voor zonnewarmtewisselaar (→ afb. 7, pagina 29)

2.4.1 Toegestane maximumwaarden

	PSW500,750-5	P 500,750,1000-5	P 500,750,1000-5 M	P 500,750,1000-5 S	P 500,750,1000-5S-solar	PSW750,1000-5S-solar
Bedrijfs-druk cv-wa-ter [bar]	3 3	3		3	3	3
Bedrijfs-druk zonne-warmte wisselaar [bar]	--	-		-	1	0
Bedrijfs-temperatuur cv-water [°C]	110	110	110	110	110	110
Bedrijfs-temperatuur zonne-warmtewis-selaar [°C]	-	-	-		-	130

Tab. 3 Toegestane maximumwaarden

2.4.2 Typeplaat

De typeplaat bevindt zich links naast de aansluitingen (→ afb. 6, [2], pagina 29).

3 Voorschriften

Respecteer de volgende richtlijnen en normen:

• Plaatselijke voorschriften
• EnEG (in Duitsland)
• EnEV (in Duitsland)

Installatie en uitrusting van cv- en warmwaterbehandelingsinstallaties:

• DIN-en EN-normen

• DIN 4753, deel 1: boilers en installaties voor wateropwarming voor drinkwater en cv-water; eisen, benaming, uitrusting en controle

• DIN 4753, deel 5: warmte-isolatie van waterverwarmers tot 1000 | nominale inhoud - eisen en beproeving (productnorm)

• DIN EN 12828: verwarmingssystemen in gebouwen Ontwerp voor watervoerende verwarmingssystemen

• DIN 18 380: VOB ^1) , cv-installaties en centrale warmwaterverwarmingsinstallaties
• DIN 18 381: VOB ^1) ; installatiewerkzaamheden voor gas, water en riolering in gebouwen
• VDE-voorschriften

4 Transport

GEVAAR: Levensgevaar door vallende lasten!

▶ Maak uitsluitend gebruik van transportkabels die in perfecte staat zijn.
▶ Haken alleen in de daarvoor bedoelde hijsogen han-gen.

WAARSCHUWING: Gevaar voor lichamelijk letsel door dragen van zware lasten en onvoldoende zekering tijdens transport!

▶ Maak gebruik van geschikte transportmiddelen, b.v. een steekkar met spanband.
▶ Borg de bufferboiler tegen omvallen.

Voor het transport is een steekwagen of een kraan handig. Als alternatief kan de boiler met een pallettruck of een vorkheftruck worden getrans-porteerd.

5.1 Opstellingsruimte

OPMERKING: Materiële schade door vorst en corrosie!

▶ Stel de bufferboiler op in een vorstvrije en droge ruimte.

5.2 Bufferboiler opstellen

→ Afb. 5, pagina 28 en afb. 6, pagina 29.

5.3 Hydraulische aansluiting

Monteer bij bufferboilers met 80 mm warmte-isolatie de warmte-isolatie, voordat de leidingen worden geïnstalleerd.

Bij bufferboilers met 120 mm warmte-isolatie adviseren wij de leidingen te monteren voordat de warmte-isolatie wordt aangebracht.

Houd voor de hydraulische aansluiting de planningsdocumenten aan.

GEVAAR: Brandgevaar door soldeer- en laswerkzaamheden!

▶ Voor zover mogelijk, soldeer- en laswerkzaamheden voor de montage van de warmte-isolatie uitvoeren.
▶ Tref bij soldeer- en laswerkzaamheden de gepaste veiligheidsmaatregelen, aangezien de warmte-isolatie brandbaar is (bijv. warmte-isolatie afdekken).
- Controleer na de werkzaamheden of de warmte-isolatie onbeschadigd is.

OPMERKING: Waterschade door lekke aansluitingen!

- Installeer de aansluitleidingen spanningsvrij.

Om schade aan de bufferboiler te voorkomen:

▶ Installatiemateriaal gebruiken, dat hittebestendig is tot 110 °C.
▶ Voor zonne-aansluitingen installatiemateriaal gebruiken, dat hittebestendig is tot 130 °C.
▶ De bufferboiler mag alleen in gesloten systemen worden gebruikt.
▶ Er mogen geen open expansievaten worden gebruikt.
▶ Voer alle aansluitleidingen aan de boiler uit als schroefkoppelingen, eventueel met een afsluiter.
▶ Monteer op het laagste punt van de onderste aansluiting bouwzijdig een vul- en aftapkraan.

5.4 Temperatuursensor monteren

→ Afb. 8, pagina 29.
Houd voor de sensorpositionering de planningsdocumentatie aan.
- Contactoppervlakken insmeren met warmtegeleidende pasta.
▶ Plaats de temperatuursensor in de veerhouder zodanig, dat het sensoroppervlak over de gehele lengte contact heeft met het boilervat.
▶ Label de temperatuursensorkabels aan het kabeluiteinde overeenkomstig de functie.
- Installeer de sensorkabel zodanig naar het regeltoestel, dat de isolatie kan worden gemonteerd.
- Sluit de sensorkabels elektrisch aan en houd daarbij de installatiehandleiding van het regeltoestel aan.

5.5 Warmte-isolatie monteren

De warmte-isolatie kan het best worden gemonteerd bij kamertemperatuur. Licht kloppen op de warmte-isolatie in de richting van de uiteinden vergemakkelijkt het samenvoegen van de beide uiteinden.

5.5.1 80 mm warmte-isolatie monteren

→ Afb. 10, pagina 30.

Wanneer een elektrisch verwarmingselement wordt gebruikt, snijdt dan de geperforeerde uitsparing uit de warmte-isolatie (→ afb. 12, pagina 31).

5.5.2 120 mm warmte-isolatie monteren

Wij adviseren, de installatie en de dichtheidstest voor de montage van de warmte-isolatie uit te voeren.

→ Afb. 11, pagina 30.

Wanneer u een elektrisch verwarmingselement gebruikt, snijdt dan de uitsparing uit de warmte-isolatie met het meegeleverde gereedschap (→ afb. 13, pagina 31).

5.6 Elektrisch verwarmingselement (accessoires)

▶ Elektrisch verwarmingselement conform de separate installatiehandleiding inbouwen.
▶ Na afronden van de complete boilerinstallatie een randaardecontrole uitvoeren (ook metalen koppelingen daarin betrekken).

6 Inbedrijfname

OPMERKING: Schade aan de installatie door overdruk!

▶ Houd de maximaal toegestane bedrijfsdruk aan (→ tab. 3, pagina 19).

De inbedrijfstelling moet door een erkend installateur worden uitgevoerd.

▶ Controleer alle aansluitingen op dichtheid (→ afb. 9, pagina 30).
▶ Alle modules en accessoires conform de instructies van de leverancier in de technische documenten in bedrijf stellen.

7 Uitbedrijfname

GEVAAR: Verbrandingsgevaar door heet water!

▶ Laat de bufferboiler na de buitenbedrijfstelling voldoende afkoelen.

OPMERKING: Schade aan de boiler door vorst!

Wanneer tijdens uw afwezigheid vorstgevaar bestaat, adviseren wij u, de bufferboiler in bedrijf te laten of buiten bedrijf te stellen en af te tappen.

▶ Alle modules en accessoires van de cv-installatie conform de instructies van de leverancier in de technische documenten buiten bedrijf stellen.
▶ Aftapkraan van de installatie openen.
▶ Open de ontluchtingsaansluiting voor het ontluchten. De ontluchtingsaansluiting bevindt zich boven op de boiler (→ afb. 6, [1], pagina 29).
▶ Maak de bufferboiler helemaal leeg.

8 Milieubescherming/afvalverwerking

Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetgeving en voorschriften voor milieubescherming worden strikt nageleefd. Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Voor wat de verpakking betreft, nemen wij deel aan de nationale verwerkingssystemen, die een optimale recyclage waarborgen. Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

Oud apparaat

Oude apparaten bevatten materialen die hergebruikt kunnen worden. De modules kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gemarkeerd. Daardoor kunnen de verschillende componenten worden gesorteerd en voor recyclage of afvoeren worden aangeboden.

9 Onderhoud

Voor de bufferboilers zijn behalve geregelde visuele inspecties geen bijzondere onderhouds- en reinigingswerkzaamheden nodig.

▶ Controleer jaarlijks alle aansluitingen extern op lekken.
▶ Neem in geval van storing contact op met een erkend installateur of de servicedienst.

Vsebina

1 Razlaga simbolov in splošna varnostna navodila ..... 22

1.1 Pomen uporabljenih znakov za nevarnost ..... 22

1.2 Navodila za varno uporabo 22

2 O proizvodu 23

2.1 Opis izdelka 23

2.2 Opis dobavljene opreme 23

2.3 Namenska uporaba 23
