Type product	Wandgemonteerde combiketel
Merk	Junkers
Model	EHR P 240 B
Afmetingen (H x B x D)	740 x 420 x 350 mm
Gewicht	30 kg
Voeding	230 V / 50 Hz
Elektrisch vermogen	100 W
Nominaal vermogen verwarming (Pn)	24 kW
Nominaal vermogen warm water	24 kW
Energielabel	C (verwarming) / A (warm water)
Type brander	Gesloten verbranding (waaierbrander)
CV-circuit	Gesloten expansievat, 8 liter
Warm water capaciteit	11 l/min bij ΔT 35°C
Minimale waterdruk	1 bar
Maximale waterdruk	3 bar
Bedrijfstemperatuur	40 - 80°C
Brander rendement	93% (Hi)
Functies	Verwarming, warm water, vorstbeveiliging
Onderhoud	Jaarlijkse controle door erkende installateur
Reiniging	Externe behuizing afnemen met vochtige doek
Veiligheid	Overdrukventiel, rookgasafvoerbeveiliging, ionisatievlambeveiliging
Reserveonderdelen	Beschikbaar via Junkers servicepunten
Reparatie	Door erkende installateur; vervangbare onderdelen: printplaat, ventilator, pomp, driewegklep

Veelgestelde vragen - EHR P 240 B Junkers

Hoe kan ik de ketel resetten?

Druk op de resetknop (meestal rood oranje) op het bedieningspaneel en houd deze 2 seconden ingedrukt. Als het probleem aanhoudt, raadpleeg dan de foutcode in de handleiding.

Waarom heb ik geen warm water?

Controleer of de ketel aanstaat en of de thermostaat op een voldoende hoge temperatuur staat. Ook kan de driewegklep vastzitten; probeer de ketel even uit- en aan te zetten.

Hoe stel ik de waterdruk bij?

De waterdruk moet tussen 1 en 2 bar liggen. Sluit de vulslang aan op de vulkraan en open deze tot de juiste druk is bereikt. Sluit daarna de kraan en verwijder de slang.

Wat betekenen de foutcodes op het display?

Raadpleeg de foutcode-tabel in de handleiding. Veelvoorkomende codes: A1 (ontstekingsfout), A7 (waterdruk te laag), A8 (waterdruk te hoog).

Hoe vaak moet ik de ketel laten onderhouden?

Jaarlijks door een erkende installateur. Dit is verplicht voor een veilige en efficiënte werking en om de garantie te behouden.

Kan ik de ketel zelf reinigen?

U kunt de buitenkant reinigen met een zachte, vochtige doek. Open nooit de behuizing; laat interne reiniging over aan een professional.

Wat moet ik doen als de ketel lekt?

Sluit direct de gas- en watertoevoer af (gaskraan en hoofdkraan). Bel een erkende installateur voor reparatie. Bij gaslucht ook ramen openen en niet roken.

Waarom slaat de ketel aan en uit (pendelen)?

Dit kan komen door een te hoog ingesteld vermogen of een slecht afgestelde thermostaat. Laat een installateur het vermogen aanpassen of een buitenvoeler plaatsen.

Hoe ontlucht ik de radiatoren?

Draai de ontluchtingskraan op de radiator open met een ontluchtingssleutel tot er water komt en sluit deze weer. Controleer daarna de waterdruk van de ketel.

Kan ik een slimme thermostaat aansluiten?

Ja, als de thermostaat compatibel is met OpenTherm of aan/uit-regeling. Raadpleeg de handleiding voor aansluitinstructies. Neem bij twijfel contact op met een installateur.

GEBRUIKSAANWIJZING EHR P 240 B Junkers

Het bijvullen van de cv installatie.

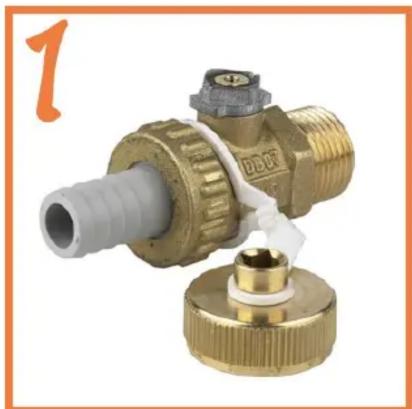

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

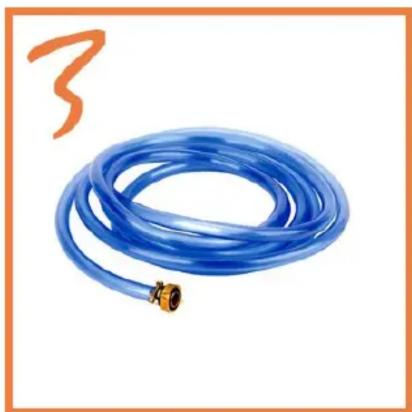

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
