NAVODILA ZA UPORABO CWB 9831 ANP BEKO

• Aby wymienić, należy skontaktować się z serwisem technicznym. (“Aby nabyć, należy skontaktować się z serwisem technicznym”)Prosimo, da najprej preberete ta navodila! Spoštovana stranka, hvala, ker dajete prednost izdelkom Beko. Upamo, da boste kar najbolje izkoristili vaš izdelek, ki je bil proizveden z visokokakovostno in najmodernejšo tehnologijo. Zato pozorno preberite celotna navodila za uporabo in vse spremne dokumente preden začnete uporabljati izdelek ter jih shranite za bodočo uporabo. Če izdelek predate drugi osebi, ji predajte tudi navodila. Upoštevajte vsa opozorila in informacije v navodilih za uporabo. Zapomnite si, da ta navodila za uporabo veljajo tudi za nekaj drugih modelov. Razlike med modeli so navedene v navodilih. Razlaga simbolov V celotnih navodilih se uporabljajo naslednji simboli:

Pomembne informacije ali koristni napotki za uporabo.

Opozorilo pred električnim udarom. Materiali embalaže izdelka so reciklirni v skladu za našimi nacionalnimi okoljskimi uredbami. Ne odlagajte materiala embalaže skupaj z gospodinjskimi ali drugimi odpadki. Odnesite jih v zbirališča, ki jih določijo lokalne oblasti. Ta izdelek je bil proizveden z uporabo najnovejše tehnologije v okolju prijaznih pogojih.43 / 51 SLNapa / Navodila za uporabo 1 Priporočila in predlogi 44

3.2 Nameščanje osrednjega dela nape . . . . . . .47

3.3 Priključitev . . . . . . . . . . . . . . . . . . . . . . . . .48

3.3.1 Izhod zraka pri različici nape s cevmi . . . .48

3.3.2 Izhod zraka pri različici nape s kroženjem 49

5.1.1 Čistilni kovinski samopodporni filtri za

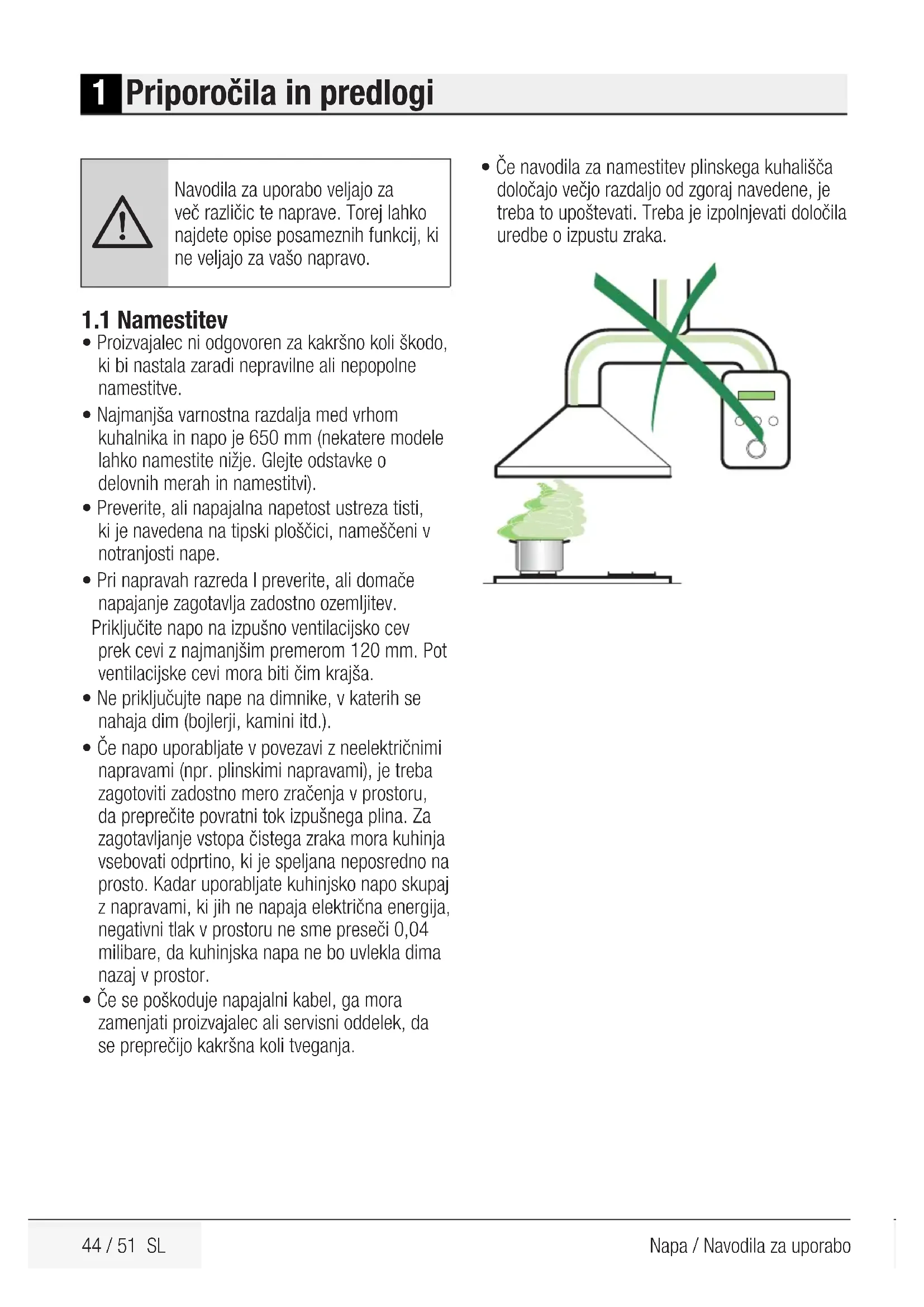

Napa / Navodila za uporabo 1 Priporočila in predlogi

Navodila za uporabo veljajo za več različic te naprave. Torej lahko najdete opise posameznih funkcij, ki ne veljajo za vašo napravo.

• Proizvajalec ni odgovoren za kakršno koli škodo, ki bi nastala zaradi nepravilne ali nepopolne namestitve.

• Najmanjša varnostna razdalja med vrhom kuhalnika in napo je 650 mm (nekatere modele lahko namestite nižje. Glejte odstavke o delovnih merah in namestitvi).

• Preverite, ali napajalna napetost ustreza tisti, ki je navedena na tipski ploščici, nameščeni v notranjosti nape.

• Pri napravah razreda I preverite, ali domače napajanje zagotavlja zadostno ozemljitev. Priključite napo na izpušno ventilacijsko cev prek cevi z najmanjšim premerom 120 mm. Pot ventilacijske cevi mora biti čim krajša.

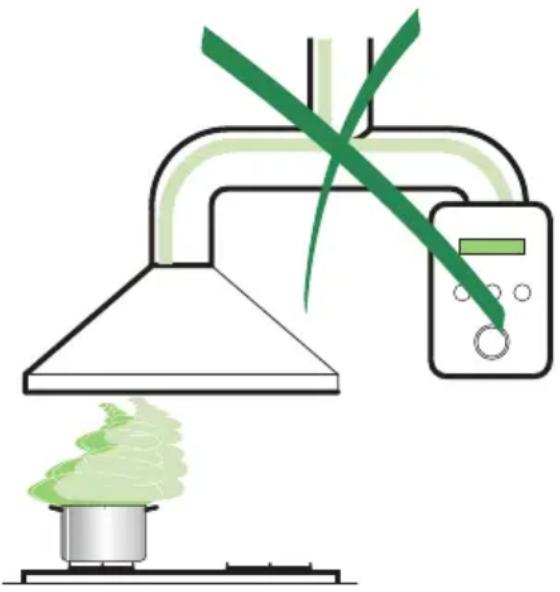

• Ne priključujte nape na dimnike, v katerih se nahaja dim (bojlerji, kamini itd.).

• Če napo uporabljate v povezavi z neelektričnimi napravami (npr. plinskimi napravami), je treba zagotoviti zadostno mero zračenja v prostoru, da preprečite povratni tok izpušnega plina. Za zagotavljanje vstopa čistega zraka mora kuhinja vsebovati odprtino, ki je speljana neposredno na prosto. Kadar uporabljate kuhinjsko napo skupaj z napravami, ki jih ne napaja električna energija, negativni tlak v prostoru ne sme preseči 0,04 milibare, da kuhinjska napa ne bo uvlekla dima nazaj v prostor.

• Če se poškoduje napajalni kabel, ga mora zamenjati proizvajalec ali servisni oddelek, da se preprečijo kakršna koli tveganja.

• Če navodila za namestitev plinskega kuhališča določajo večjo razdaljo od zgoraj navedene, je treba to upoštevati. Treba je izpolnjevati določila uredbe o izpustu zraka.45 / 51 SLNapa / Navodila za uporabo

Napa je bila zasnovana izključno za domačo uporabo, da se odstranijo kuhinjske vonjave.

• Nape nikoli ne uporabljajte v namene, za katere ni bila zasnovana.

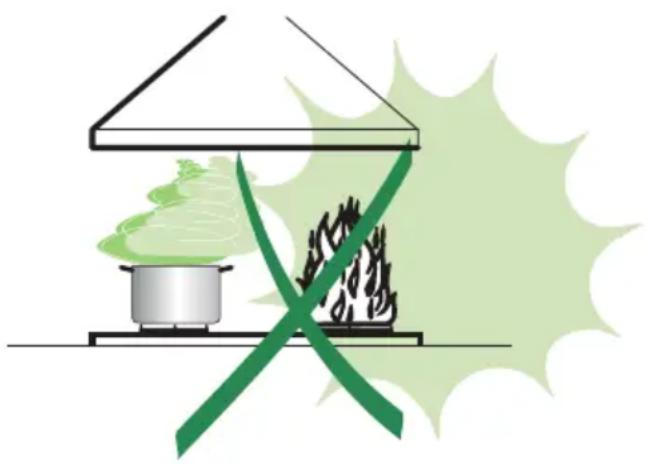

• Med delovanjem pod napo nikoli ne puščajte odprtega ognja.

• Naprava ni namenjena uporabi s strani oseb (vključno z otroki) z zmanjšanimi fizičnimi, čutilnimi ali psihičnimi sposobnostmi, ter s pomanjkanjem izkušenj in znanja, razen, če jim oseba, odgovorna za njihovo varnost, nudi nadzor in ustrezna navodila glede uporabe naprave.

• Zagotovite ustrezen nadzor otrok in preprečite igranje z napravo.

• »POZOR: Dostopni deli se lahko med uporabo s kuhinjskimi napravami segrejejo«.

• Preden začnete s kakršnimi koli vzdrževalnimi deli izklopite ali odklopite napravo z napajanja.

• Po določenem časovnem obdobju očistite in/ali zamenjajte filtre (nevarnost požara).

• Napo očistite z uporabo vlažne krpe in nevtralnega tekočega detergenta. 1 Priporočila in predlogi46 / 51 SL Napa / Navodila za uporabo

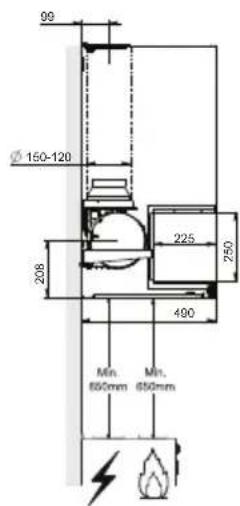

2 Značilnosti Širina 898 mm Globina 490 mm Višina 916 mm Napajalna napetost

Moč motorja 275 W Moč svetilke 1X9 W Varovalka 10 A Premer cevi za izhod zraka 150 mm Neto teža 23,8 kg Bruto teža 33,2 kg Barva Antracit

2.3 Tehnični podatki

Oznake na izdelku ali navedene vrednosti v drugih dokumentih, ki so dobavljeni skupaj z izdelkom so vrednosti, dobljene v laboratorijskih pogojih v skladu z zadevnimi standardi. Te vrednosti se lahko razlikujejo glede na uporabo izdelka in okoljskih pogojev.47 / 51 SLNapa / Navodila za uporabo

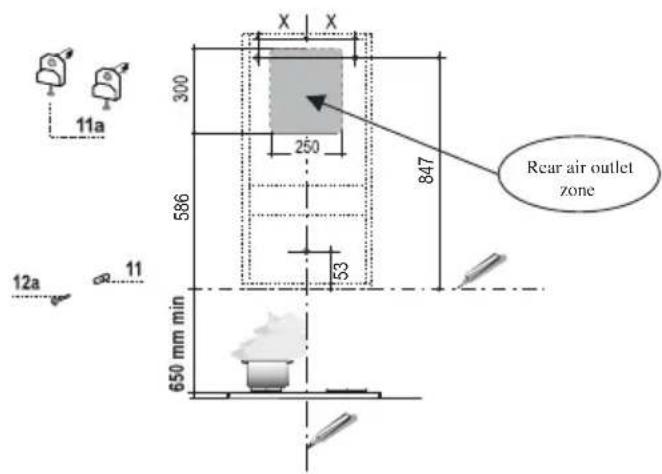

Rear air outlet zone Če želite uporabljati napo v sesalni različici z izhodom zraka na zadnji strani nape, morate slediti napotkom na spodnji sliki glede pravilnega vrtanja izvrtin za izhod zraka. Kadar nameščate napo v različici s kroženjem zraka, je treba upoštevati, da mora biti prostor med napo in zgornjim omejilom (strop) najmanj 8-10 cm. Na steni označite:

• navpično črto do stropa ali zgornjega omejila v središču območja, kjer nameravate namestiti napo;

• vodoravno črto: najmanj 650 mm nad kuhališčem;

• Kot je prikazano označite referenčno točko 847 mm nad vodoravno referenčno točko in na X mm (X= glejte tabelo v sliki) v desno od navpične referenčne črte.

• Vstavite vložke z vijaki in nosilce 11a v luknje in jih zategnite. 3 Namestitev

• Kot je prikazano označite referenčno točko 53 mm nad vodoravno referenčno točko v sredini navpične referenčne črte.

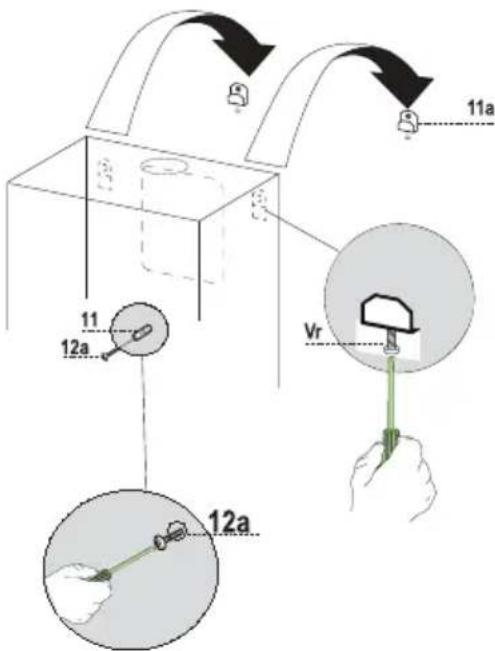

3.2 Nameščanje osrednjega dela

• Odstranite kovinske filtre za maščobo, tako da obrnete nameščene ročice.

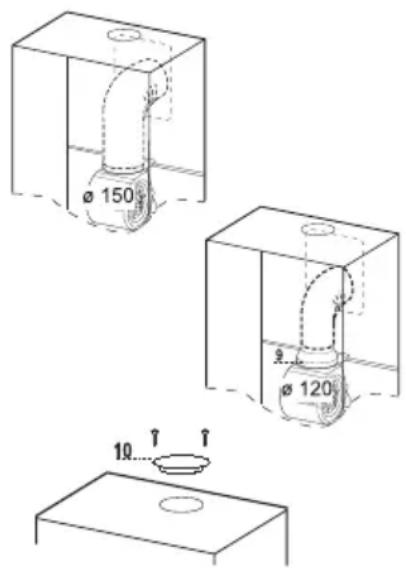

3.3.1 Izhod zraka pri različici nape s

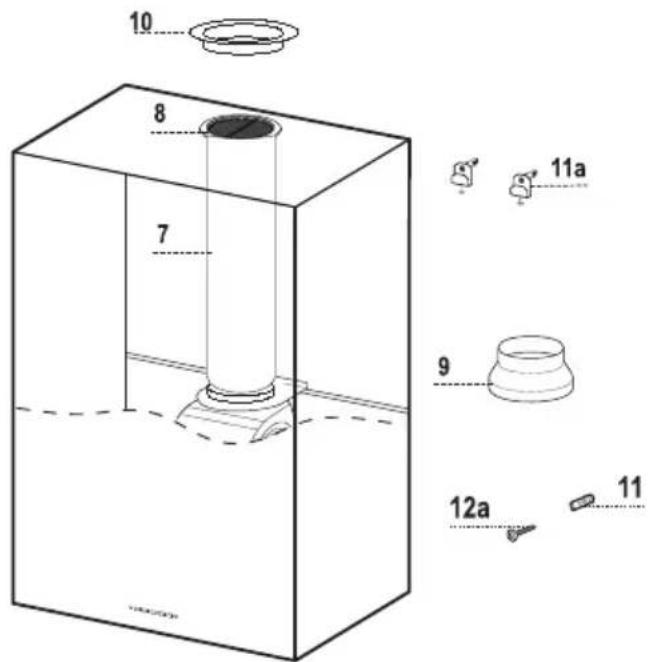

cevmi Kadar nameščate različico nape s cevmi, se po izbiri monterja za priključitev nape na cevi za izhod zraka uporabi negibljiva ali gibljiva cev s premerom ø 150 ali 120 mm. Priključitev cevi se lahko izvede na zgornjem ali zadnjem delu nape. Preden priključite napo na cevi za izhod zraka, odstranite rešetko stranskega izhoda zraka 8 in plastično cev 7. Prilagodljivo prirobnico 9 je treba odstraniti samo v primeru, da je premer priključka

3.3.1.1 Izhod zraka zadaj

• Kadar vrtate luknjo za izpust zraka v steno, postopajte v skladu s shemo v razdelku, ki se nanaša na vrtanje v steno.

• Pri prebijanju luknje v steno za izhod zraka zadaj uporabite klešče.

• Če se priključitev izvede z uporabo cevi premera ø 120 mm, vstavite redukcijsko prirobnico 9 na izhod iz osrednjega dela nape.

• Pritrdite cev za zadostnim številom cevnih objemk. Ta material ni priložen obsegu dobave nape.

• Odstranite ogleni filter, če je nameščen.

• Namestite kovinski pokrov 10 na luknjo za izhod zraka zgoraj z uporabo priloženih vijakov.

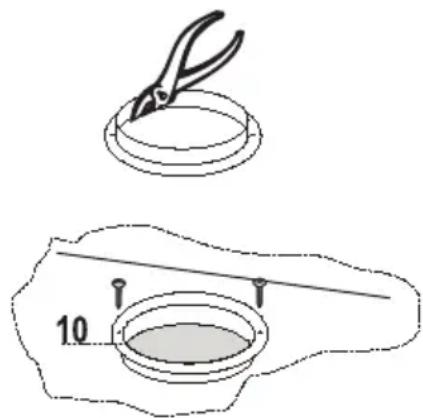

3.3.1.2 Izhod zraka zgoraj

• Če se priključitev izvede z uporabo cevi premera ø 120 mm, vstavite redukcijsko prirobnico 9 na izhod iz osrednjega dela nape.

• Kadar odstranjujete osrednji del kovinskega pokrova 10, uporabite klešče.

• Namestite pokrov na luknjo za izhod zraka z uporabo priloženih vijakov.

• Pritrdite cev za zadostnim številom cevnih objemk. Ta material ni priložen obsegu dobave nape.

• Odstranite ogleni filter, če je nameščen. 3 Namestitev49 / 51 SLNapa / Navodila za uporabo 3 Namestitev

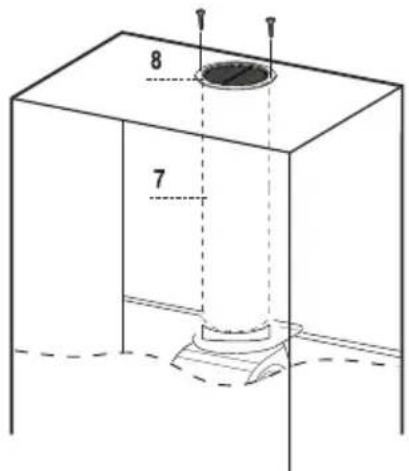

3.3.2 Izhod zraka pri različici nape s

• Če so bile komponente, ki so potrebne za delovanje kroženja, predhodno odstranjene, jih je treba znova namestiti.

• Namestite plastično cev na prirobnico 7.

• Namestite rešetko za izhod zraka 8 na izhod zraka. Prepričajte se, ali je položaj rešetke pravilen.

• Prepričajte se, ali so ogleni filtri nameščeni znotraj nape.

3.4 Priključitev elektrike

• Priključite napo na napajanje prek dvopolnega stikala z vrzeljo med kontaktoma najmanj 3 mm.

• Odstranite filter za maščobo (glejte odstavek Vzdrževanje), pri tem pa se prepričajte, da je priključek dovodnega kabla pravilno vstavljen v vtičnico na strani ventilatorja.50 / 51 SL Napa / Navodila za uporabo 4 Uporaba

5.1 Filtri za maščobo

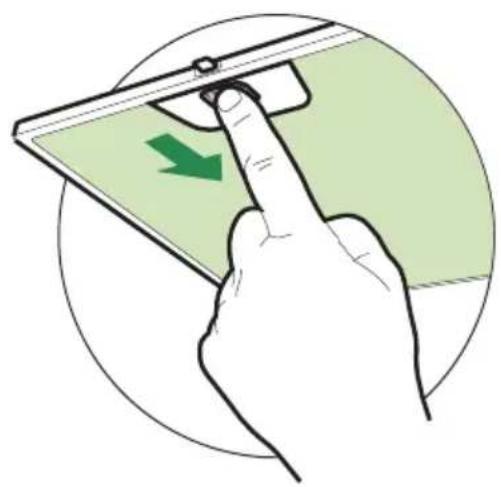

5.1.1 Čistilni kovinski samopodporni

• Filtre je treba očistiti vsaka 2 meseca delovanja ali pogosteje pri posebej pogosti uporabi, lahko jih perete tudi v pomivalnem stroju.

• Posamezno odstranite filtre, tako da jih potisnete nazaj in jih hkrati povlečete navzdol.

• Operite filtre, pri tem pa pazite, da jih ne zvijete. Preden jih znova namestite, počakajte, da se posušijo.

• Pri ponovnem nameščanju filtrov se prepričajte, ali je ročica na zunanji strani vidna.

5.2 Filter z aktivnim ogljikom

(različica s kroženjem) Teh filtrov ni možno prati in se ne morejo regenerirati, zato jih je treba zamenjati približno vsake 4 mesece delovanja ali pogosteje pri pogostejši uporabi.

• Namestite kovinske filtre za maščobo.

Opozorilo: Ta naprava je opremljena z lučjo z belo LED lučko razreda 1M v skladu z EN 60825-1: Standardi 1994 + A1:2002 + A2:2001; največja oddajana optična moč @439nm: 7 µW. Ne glejte neposredno v svetlobo skozi optične naprave (daljnogled, povečevalna stekla…).

• Za zamenjavo stopite v stik s tehnično podporo. (»Za nakup stopite v stik s tehnično podporo«)
