CWB 9831 ANP - Dunstabzugshaube BEKO - Kostenlose Bedienungsanleitung

Marke	Beko
Modell	CWB 9831 ANP
Produkttyp	Dunstabzugshaube
Maße (B x T x H)	898 x 490 x 916 mm
Nettogewicht	23,8 kg
Versorgungsspannung	220-240 V, 50-60 Hz
Sicherung	10 A
Motorleistung	275 W
Maximale Absaugleistung	765 m³/h
Beleuchtung	1 x 9 W LED (Klasse 1M)
Anzahl der Geschwindigkeitsstufen	3 + Intensivstufe
Luftauslassdurchmesser	150 mm (reduzierbar auf 120 mm)
Mindestsicherheitsabstand	650 mm über dem Kochfeld
Schutzklasse	Klasse I (Erdung erforderlich)
Material	Metall, anthrazitfarbene Oberfläche
Farbe	Anthrazit
Fettfilter	Metall, spülmaschinengeeignet (Reinigung alle 2 Monate)
Aktivkohlefilter	Austauschbar (ca. alle 4 Monate), nur im Umluftbetrieb
Installationsart	Abluft- oder Umluftbetrieb (Kit inklusive)
Bedienung	Bedienfeld mit Tasten und Kontrollleuchten

Häufig gestellte Fragen - CWB 9831 ANP BEKO

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm zwischen der Oberseite des Herdes und der Haube. Dieser Abstand kann je nach den Empfehlungen Ihres Kochfelds abweichen; beachten Sie stets den größeren Abstand.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sollten alle 2 Monate gereinigt werden (bei intensiver Nutzung häufiger). Sie können in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Vor dem Wiedereinsetzen trocknen lassen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter wird im Umluftbetrieb verwendet. Er ist nicht waschbar und muss etwa alle 4 Monate oder häufiger bei intensiver Nutzung der Haube ausgetauscht werden.

Wie schalte ich die Beleuchtung auf mittlere Helligkeit ein?

Um die Lampen mit mittlerer Helligkeit einzuschalten, drücken und halten Sie die Beleuchtungstaste (H) für 2 Sekunden. Ein normaler Druck schaltet bei voller Helligkeit ein oder aus.

Kann ich diese Haube im Umluftbetrieb ohne Außenleitung verwenden?

Ja, die Haube kann im Umluftbetrieb arbeiten. In diesem Fall müssen Sie den Aktivkohlefilter verwenden und das mitgelieferte Luftauslassgitter installieren. Der Abstand zwischen Haube und Decke sollte mindestens 8 bis 10 cm betragen.

Was tun, wenn sich die Haube nicht einschalten lässt?

Überprüfen Sie zunächst, ob die Haube richtig angeschlossen ist und die Sicherung (10 A) nicht ausgelöst hat. Stellen Sie sicher, dass der Netzstecker korrekt in der Lüftersteckdose eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Können die LED-Lampen vom Benutzer ausgetauscht werden?

Nein, die LED-Lampen sind integriert und können nur vom autorisierten Kundendienst ausgetauscht werden. Bei Defekt wenden Sie sich an den Beko-Kundendienst.

Welchen Durchmesser des Abluftrohrs verwenden?

Der Luftauslassdurchmesser beträgt 150 mm. Sie können ein starres oder flexibles Rohr mit 150 mm oder mit dem mitgelieferten Reduzierstück ein Rohr mit 120 mm verwenden.

Wie stelle ich die Sauggeschwindigkeit ein?

Verwenden Sie die Tasten des Bedienfelds: Drücken Sie G, um die Geschwindigkeit zu erhöhen (1-2-3-Intensivstufe), und B, um sie zu verringern. Die Kontrollleuchten zeigen die gewählte Stufe an.

Kann ich die Haube über einem Gasherd installieren?

Ja, aber Sie müssen den Mindestabstand von 650 mm einhalten und für ausreichende Belüftung des Raums sorgen. Der Unterdruck im Raum darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Verbrennungsgase zu vermeiden.

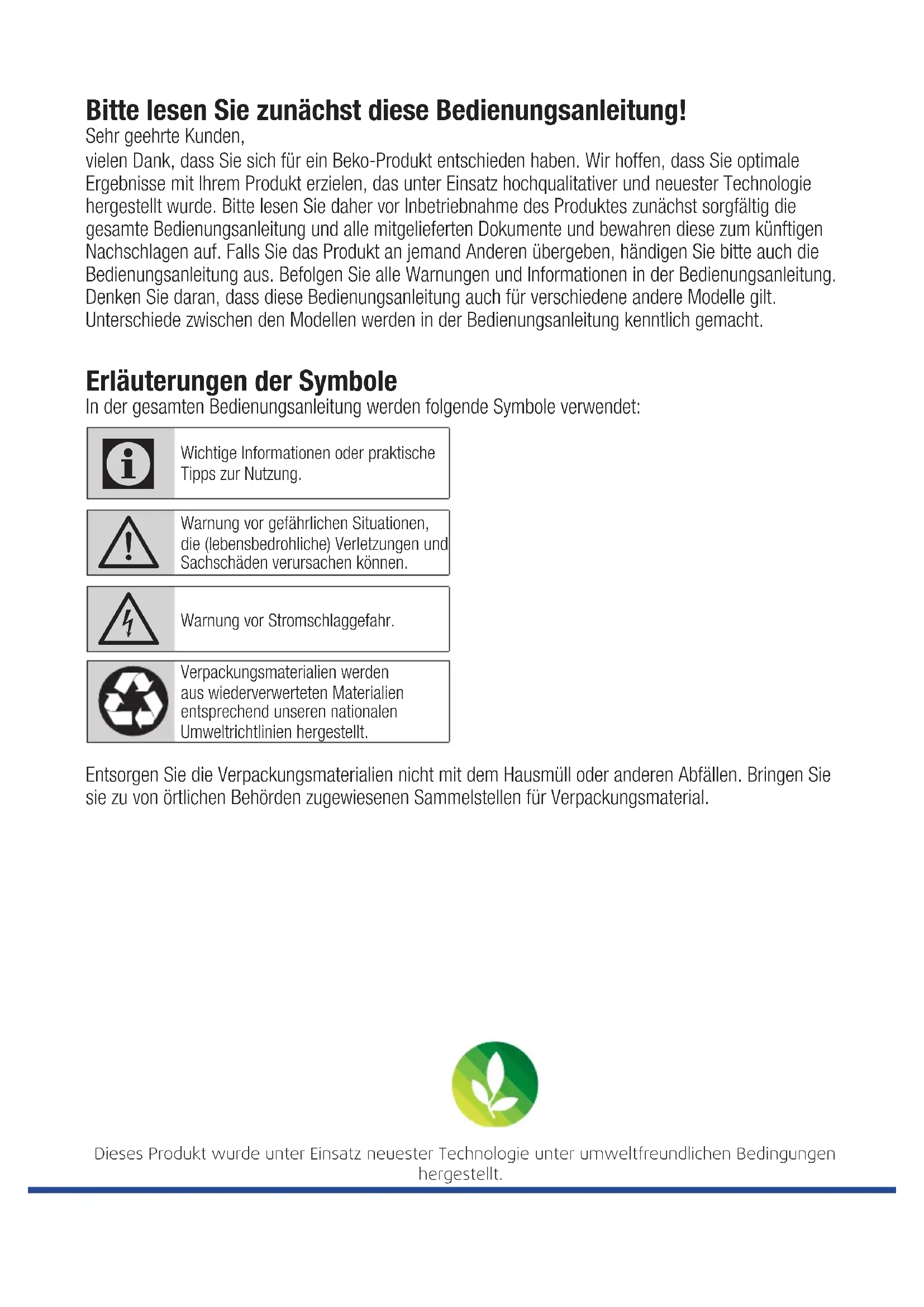

BEDIENUNGSANLEITUNG CWB 9831 ANP BEKO

Bitte lessen Sie zunachst diese Bedienungsanleitung!

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für ein Beko-Produkt entschieden haben. Wir hoffen, dass Sie optimale Ergebnisse mit ihrem Produkt erzielen, das unter Einsatz hochqualitativer und neuester Technologie hergestellt wurde.itte lesen Sie daher vor Inbetriebnahme des Produktes zunachst sorgfältig die gesamte Bedienungsanleitung und alle mitgelieferten Dokumente und bewahren these zum künftigen Nachschlagen auf. Falls Sie das Produkt an demand Anderen übergeben, handigen Sieitte auch die Bedienungsanleitung aus. Befolgen Sie alle Warnungen und Informationen in der Bedienungsanleitung. Denken Sie daran, dass diese Bedienungsanleitung auch fur verschiedene andere Modelle gilt. Unterschiede zwischen den Modellen werden in der Bedienungsanleitung kenntlich gemacht.

Erläuterungen der Symbole

In der gesamten Bedienungsanleitung werden folgende Symbole verwendet:

Wichtige Informationen oder praktische Tipps zur Nutzung.

Warning vor gefährlichen Situationen, die (lebensbedrohliche) Verletzungen und Sachschäden verursachen können.

Warning vor Stromschlaggefahr.

Verpackungsmaterialien werden aus wiederverwerteten Materialien entsprechend unseren nationalen Umweltrichtlinien hergestellt.

Entsorgen Sie die Verpackungsmaterialien nicht mit dem Hausmull oder anderen Abfallen. Bringen Sie sie zu von örtlichen Behörden zugewiesenen Sammelstellen für Verpackungsmaterial.

Dieses Produkt wurde unter Einsatz neuester Technologie unter umweltfreundlichen Bedingungen hergestellt.

1 Tipps und Empfehlungen 14

1.1 Installation 14
1.2Nutzung. 15

2 Eigenschaften 16

2.1 Komponenten. 16
2.2 Abmessungen 16
2.3 Technische Daten. 16

3 Installation 17

3.1 Wand bohren 17
3.2 Haubenkörper montieren 17
3.3 Anschluss 18
3.3.1 Luftauslass bei einer Dunstabzugshaube der Abzug-Viante 18
3.3.2 Luftauslass bei einer Dunstabzugshaube der Umluft-Variante 19
3.4 Elektrischer Anschluss 19

4Nutzung 20

4.1 Bedienfeld 20

5 Wartung 21

5.1 Fettfilter 21
5.1.1 Selfstragende Metallfettfilter reinigen . .21
5.2 Aktivkohlefilter (Rückführungsversion) 21
5.2.1 Aktivkohlefilter ersetzen .21
5.3 Lampeneinheit 21

Die Gebrauchsanweisungen halten für verschiedene Versionen diese Gerätes. Daher stoßen Sie möglicherweise auf Beschreibungen einzelner Funktionen, die auf ihr spezifisches Gerät möglicherweise nicht zutreffen.

1.1 Installation

• Der Hersteller übernimmt keine Verantwortung für Schäden aufgrund falscher oder unsachgemäßer Installation.
• Der minimale Sicherheitsabstand zwischen der Oberseite des Kochfeldes und der Dunstabzugshaube beträgt 659~mm (eineige Modelle können niedriger installiert werden;itte beachten Sie die Abschnittte zu Abmessungen und Installation).
• Prüfen Sie, ob die Spannung der Stromversorgung mit den Werten am Typenschild an der Innenseite der Dunstabzugshaube übereinstimmt.
• Prüfen Sie bei Geräten der Klasse I, dass die Haushaltsstromversorgung adäquate Erdung garantiert.

Verbinden Sie die Dunstabzugshaube über ein Rohr mit einem Mindestdurchmesser von 120 mm mit dem Abzugsschacht. Der Abzug sollte so kurz wie möglich sein.

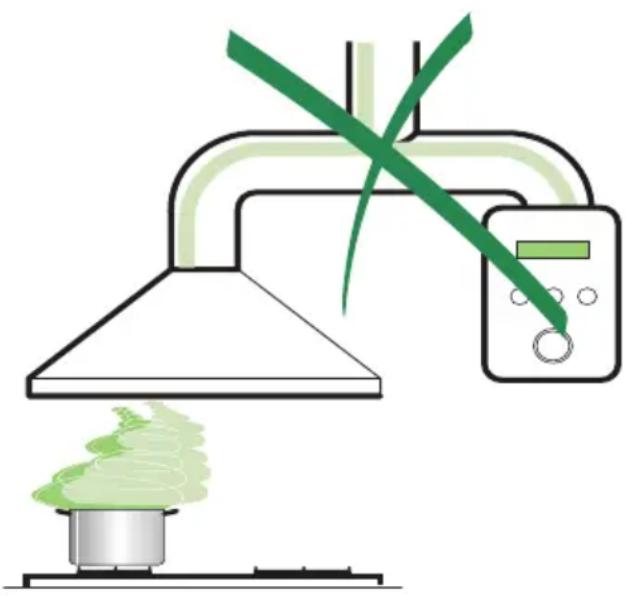

• Verbinden Sie die Dunstabzugshaube nicht mit Abzugsschachten, die Rauch durch Verbrennung transportieren (Boiler, Kamin/Feuerstelle etc.).

• Falls die Dunstabzugshaube in Verbindung mit nicht elektrischen Geräten (z. B. Gasbrennern) verwendet wird, muss eine ausreichende Belüftung im Raum sichergestellt sein, damit die Abluft nicht zurückströmt. Die Küche benötigt eine Öffnung, die direkt mit draubenCOMMUNIZIER, damit der Eintritt sauberer Luft gewährleistet ist. Wenn die Dunstabzugshaube in Verbindung mit Geräten verwendet wird, die mit anderer Energie als Strom versorgt werden, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit Gerüche und Dämpfe nicht von der Dunstabzugshaube in den Raum zurückgezogen werden.

• Falls das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren vom Hersteller oder der technischen Kundendienstabteilung ersetzt werden.

• Falls die Installationsanweisungen für den Gasherd einen größeren Abstand als den oben angegebenen Wert festlegen, muss dies berücksichtigt werden. Richtlinien im Hinblick auf die Ableitung von Luft müssen erfüllt sein.

1.2 Nutzung

Die Dunstabzugshaube wurde exklusiv zum Haushaltsgebrauch entwickelt und dient der Beseitigung von Kuchengerüchen.

• Verwenden Sie die Dunstabzugshaube niemals für andere Zwecke als vorgesehen.

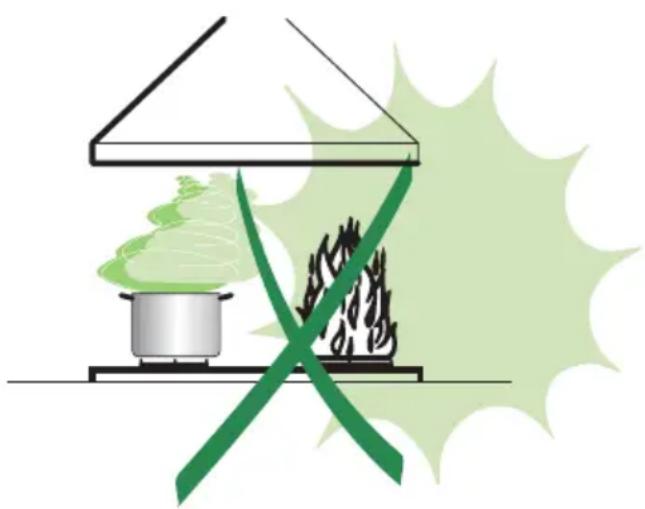

• Lassen Sie keinesfalls hohe Flammen unter der Dunstabzugshaube zu, wenn diese im Betrieb ist.
• Passen Sie die Intensität der Flamme nur unter dem Boden des Kochgeschirrs an; achten Sie daraufuf, dass sie nicht an den Seiten hervortritt.
• Fritteusen müssen während der Benutzung kontinuierlich überwacht werden: Überhitztes Öl kann in Flammen aufgeben.
• Flambieren Sie unter der Dunstabzugshaube nicht; Brandgefahr.
• Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kindern) vorgesehen, die über eingeschränkte körperliche, sensörische oder mentale Fähigkeiten oder einen Mangel an Erfahrung und Wissen verfügen, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person überwacht oder bezüglich der Nutzung des Gerätes angeleitet werden.
• Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.
• "ACHTUNG: Erreichbare Stellen können bei Verwendung mit Gargeräten besteht werden."

1.3 Wartung

• Schalten Sie das Gerät aus oder trennen es von der Stromversorgung, bevor Sie jegliche Wartungsarbeiten vornehmen.
• Reinigen und/oder ersetzen Sie die Filter nach der angegeben Zeit (Brandgefahr).
• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen Flüssigreiniger.

2 Eigenschaften

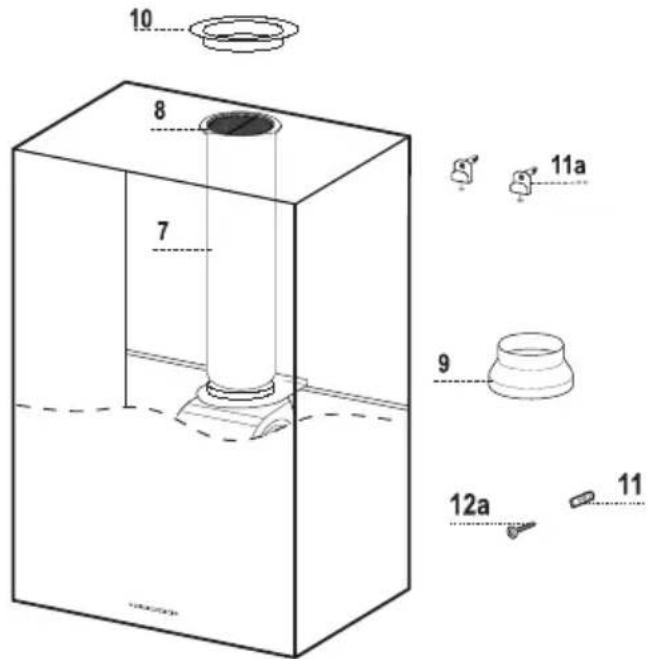

2.1 Komponenten

Ref. Anzahl Produktkomponenten

1 1 Dunstabzugshaube bestehend aus: Bedienelementen, Lampe, Saugeinheit, Filtern, unterem Schacht

7 1 PVC-Rohr (befestigt)
8 1 Neigbares Gitter (befestigt)
91 Reduktionsflansch 0 150-120 mm
10 1 Metallabdeckung

Ref. Anzahl Montagekomponenten

11 1 Dubel
11a 2 SB-12/10-Dübel
12a 1 Schrauben 4,2 x 44,4

Anzahl Dokumente

1 Bedienungsanleitung

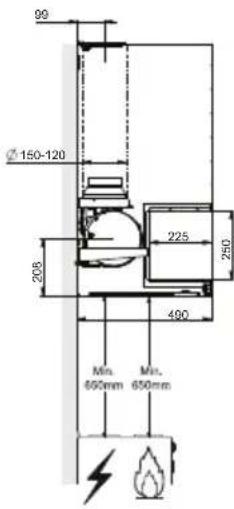

2.2 Abmessungen

2.3 Technische Daten

Breite 898 mm
Tiefe 490 mm
Höhe 916 mm
Versorgungsspannung 220 – 240 V, 50 – 60 Hz
Steuerung 3 Positionen
Saugleistung 765 m	3/h
Motorleistung 275 W
Lampenleistung	1 x 9 W
Sicherung	10 A
Durchmesser Abluftrohr	150 mm
Nettogewicht	23,8 kg
Bruttogewicht	33,2 kg
Farbe	Anthrazit

Angaben am Produkte sowie Werte in anderen mit dem Produkt geflogenen Dokumenten wurden unter Laborbedingungen gemäß relevanten Standards erhoben. Diese Werte können je nach Produktnutzung und Umgebungsbedingungen variieren.

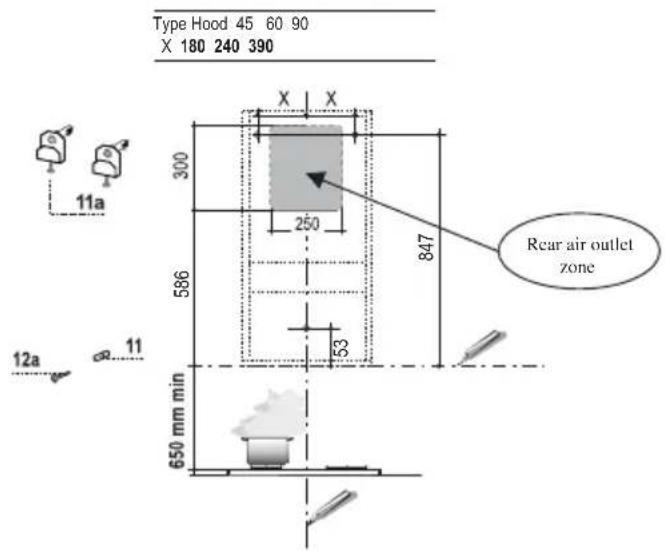

3.1 Wand bohren

Falls Sie die Dunstabzugshaube in der Abzug-Viante mit dem Luftauslass an der Rückseite der Abzugshaube verwenden möchten, müssen Sie zum korrekten Bohren der Luftauslassöffnung die nachstehenden Indikationen in der Abbildung befolgen.

Bedenken Sie bei Installation der Dunstabzugshaube in der Umluft-Variante, dass der Abstand zwischen Dunstabzugshaube und oberer Begrenzung (Decke oder Regal) mindestens 8 bis 10 cm detragen muss.

Zeichen Sie an der Wand:

• in der Mitte des Bereichs, in dem Sie die Dunstabzugshaube anbringen möchten, eine vertikale Linie bis zur Decke bzw. oberen Begrenzung.
• eine horizontale Linie bei: Mindestens 650 mm über dem Kochfeld;
• Markieren Sie wie dargestellt einen Referenzpunkt 847 mm über der horizontalen Referenzlinie sowie X mm (X = siehe Tabelle in Abbildung) rechts darüber den vertikalen Referenzlinie.
• Wiederholen Sie den Vorgang auf der gegenüberliegenden Seite, prufen Sie die Ausrichtung.

• Bohren Sie an den markierten Punkten mit einem 0-12-mm-Aufsatz.

• Stecken Sie Dübel mit Schrauben und Halterungen 11a in die Löscher, dann festziehen.

• Markieren Sie wie abgebildet einen Referenzpunkt 53 mm über der horizontalen Referenzlinie in der Mitte der vertikalen Referenzlinie.
• Bohren Sie an den markierten Punkten mit einem 0-8-mm-Aufsatz.
• Stecken Sie Dubel 11 in das Loch.

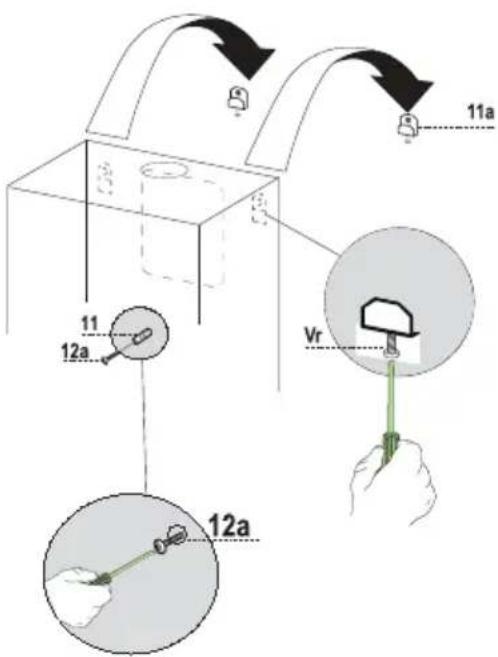

3.2 Haubenkörper montieren

• Entfernen Sie die Metallfettfilter durch Drehender bereitgestellten Griffe.
  Passen Sie die beiden Schrauben Vr an den Halterungen 11a auf ein Minimum an.
• Haken Sie das Haube an den beiden Halterungen 11a ein.
  Passen Sie zum Ausbalancieren der Haube von der Innenseite der Haube die Schrauben Vr ein.
  Ziehen Sie die Sicherheitsschraube 12a fest.

3.3 Anschluss

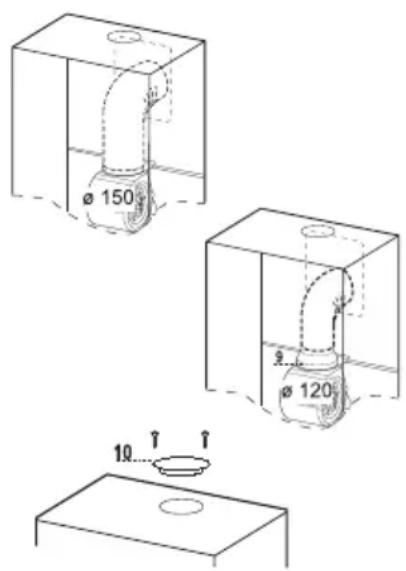

3.3.1 Luftauslass bei einer Dunstabzugshaube der Abzug-Viante

Wenn Sie die Dunstabzugshaube in der Abzug-Viante installieren wird entsprechend der Wahl des Installateurs ein stables oder flexibles Rohr mit 150 oder 120mm zum Verbinden der Dunstabzugshaube mit dem Abluftrohrsystem verwendet. Die Rohrverbindung kann am oberen Teil oder an der Rückseite der Dunstabzugshaube vorgenommen werden.

Entfernen Sie vor Anschluss der Dunstabzugshaube an den Abluftschacht das laterale Luftauslassgitter 8 und das Kunststoffrohr 7. Der adaptierende Flansch 9 muss nur im Falle eines Anschlussdurchmessers von 150 entwickelten werden.

3.3.1.1 Hinterer Luftauslass

• Bohren Sie entsprechend der Abbildung im zugehörigen Abschnitt ein Loch für den Luftauslass in die Wand.
• Verwenden Sie eine Zange, wenn Sie das Loch des hinteren Luftauslasses in die Wand brechen.

• Bei Verbindung über ein Rohr mit 120mm setzen Sie den Reduktionsflansch 9 am Auslass der Dunstabzugshaube ein.

• Befestigen Sie das Rohr mit einer geeigneten Anzahl an Rohrklemmen. Diese Komponenten werden nicht mit der Dunstabzugshaube gelefert.

• Entfernen Sie den Aktivkohlefilter, falls vorhänden.
• Befestigen Sie die Metallabdeckung 10 mit den mitgelieferten Schrauben am oberen Loch des Luftauslasses.

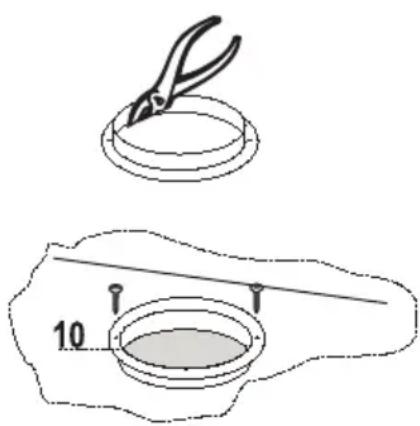

3.3.1.2 Oberer Luftauslass

• Bei Verbindung über ein Rohr mit 120 mm setzen Sie den Reduktionsflansch 9 am Auslass der Dunstabzugshaube ein.
• Verwenden Sie zum Entfernen des Mittelteils der Metallabdeckung 10 eine Zange. Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben am Loch des Luftauslasses der Dunstabzugshaube.
• Befestigen Sie das Rohr mit einer geeigneten Anzahl an Rohrklemmen. Diese Komponenten werden nicht mit der Dunstabzugshaube gelefert.
• Entfernen Sie den Aktivkohlefilter, falls vorhänden.

3 Installation

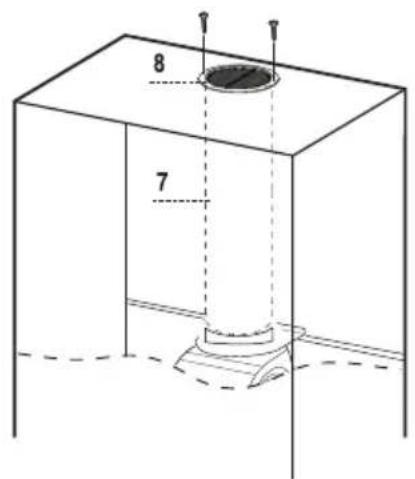

3.3.2 Luftauslass bei einer Dunstabzugshaube der Umluft-Viante

• Falls die zur Umluft erforderlichen Komponenten zuvor entfern't wurden, müssen sie wieder angebracht werden.
• Bringen Sie das Kunststoffrohr an Flansch 7 an.
• Bringen Sie das Abluftgitter 8 am Luftauslass an. Achten Sie darauf, dass die Position des Gitters stimmt.
• Stellen Sie sicher, dass die Aktivkohlefilter in die Dunstabzugshaube eingesetzt sind.

3.4 Elektrischer Anschluss

• Verbinden Sie die Dunstabzugshaube über einen zweipoligen Schalter mit einem Kontaktliche von mindestens 3 mm mit der Stromversorgung.
• Entfernen Sie die Fettfilter (siehe Abschnitt Wartung); achten Sie darauf, dass der Stecker des Stromversorgungskabels richtig mit dem Netzanschluss an der Seite der Abzugshaube verbunden ist.

4.1 Bedienfeld

Taste Funktion LED
A Schaltet den Motor ein/aus LEDs aus
B Verringert die Geschwindigkeit (Intensiv-3-2-1)	LEDs C-D-E-F leuchten entsprechend der eingestellten Geschwindigkeit auf
C Leucht, wenn Geschwindigkeit 1 aktiv ist
D Leucht, wenn Geschwindigkeit 2 aktiv ist
E Leucht, wenn Geschwindigkeit 3 aktiv ist
F Leucht, wenn Intensiv-Geschwindigkeit aktiv ist
G Erhöht die Geschwindigkeit. (1-2-3-Intensiv)	LEDs C-D-E-F leuchten entsprechend der eingestillten Geschwindigkeit auf
H Schaltet die Lampen bei maximaler Intensität ein/aus Taste zum Einschalten der Lampen bei mittlerer Intensität 2 Sekunden gedrückt halten	LED H leuchtet auf

5.1 Fettfilter

5.1.1 Selfstragende Metallfettfilter reinigen

Die Filter müssen im Betrieb alle 2 Monate und bei besonder starker Beanspruchung noch haufter gereinigt werden; sie sind spülmaschinengeignet.
- Filter einzeln entfernen; dazu in Richtung des hinteren Teils der Gruppe drücken und gleichzeitig nach untenziehen.
- Filter abwaschen; darauf darauf auf achten, sie nicht zu verbiegen. Vor erneutem Einsetzen trocknen halten.
- Beim Wiedereinsetzen der Filter sicherstellen, dass der Griff an der AuBenseite sightbar ist.

5.2 Aktivkohlefilter (Rückführungssversion)

These Filter sind nicht waschbar und kann nicht regeneriert werden; er muss im Betrieb circa alle 4 Monate und bei starker Beanspruchung noch haufter getzellt werden.

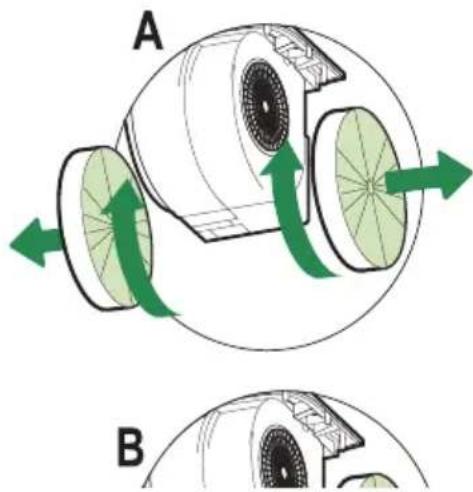

5.2.1 Aktivkohlefilter ersetzen

• Metalfettfilter entfernen
• Gesattigten Aktivkohlefilter wie abgebildet entfernen (A).
• Neue Filter einsetzen (B).
• Metalfettfilter wieder einsetzen.

5.3 Lampeneinheit

Warning: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M entsprechend den Standards EN 60825-1: 1994 + A1:2002 + A2:2001 ausgestattet; maximale optische Leistung bei 439 Nm: 7 μW. Blichen Sie durch optische Geräte (Mikroskop, Lupe etc.) nicht direkt in das Licht.

• Zum Austausch an den technischen Support wenden.

(„Zum Erwerb an den technischen Support wenden“)
