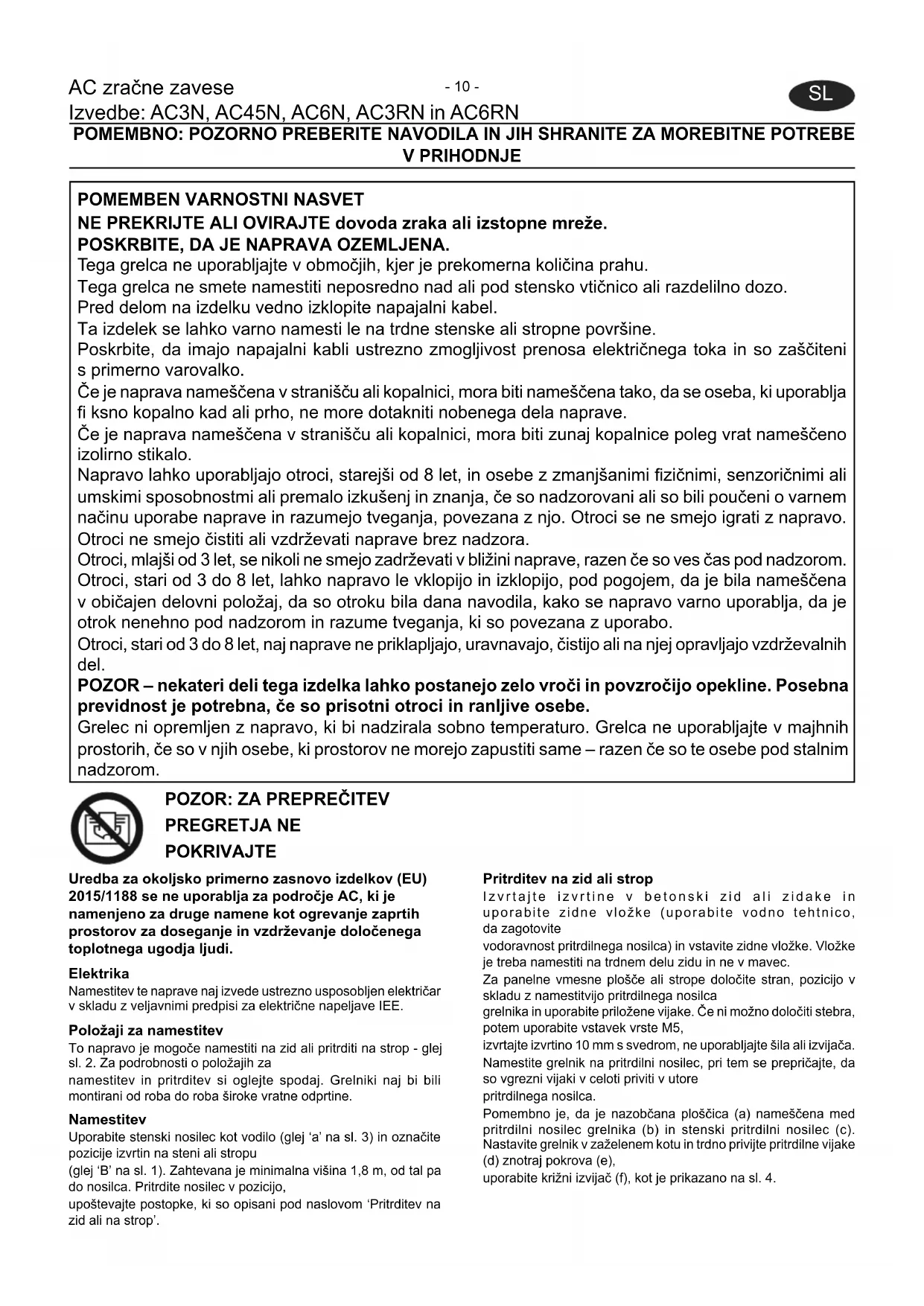

NAVODILA ZA UPORABO AC3N DIMPLEX

Tega grelca ne uporabljajte v območijh, kjer je prekomerna količina prahu.

Tega grelca ne smete namestiti reposredno nad ali pod stensko vtičnico ali razdelilno dozo.

Pred delom na izdelku vedno izklopite napajalni kabel.

Ta izdelek se lahko varno namesti ne na trdne stenske ali stropne povrsine.

Poskrbite, da imajo napajalni kabli ustrezno zmogljivost prenosa elektricnega toka in so zašiteni s primerno varovalko.

Če je naprava namescena v stranišcu ali kopalnici, mora biti namescena takto, da se oseba, ki uporablja fi ksno kopalno kad ali prho, ne more dotakniti nobenega dela naprave.

Če je naprava nameščena v stranišču ali kopalnici, mora biti zunaj kopalnice poleg vrat nameščeno izolirno stikalo.

Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali premalo izkušenj in znanja, če so nadzorovani ali so bili poučeni o varnem načinu uporabe naprave in razumejo tveganja, povezana z njo. Otroci se ne smejo igrati z napravo.

Otroci ne smejo cistiti ali vzdhrzevati naprave brez nadzora.

Otroci, mlajsi od 3 let, se nikoli ne smejo zadrževati v blizini naprave, razen ce so vescas pod nadzorom. Otroci, stari od 3 do 8 let, lahko napravo le vklopijo in izklopijo, pod pogojem, da je bila namescena v obicajen delovni položaj, da so otrok bila dana navodila, kako se napravo varno uporablja, da je otrok nenehno pod nadzorom in razume tveganja, ki so povezana z uporabo.

Otroci, stari od 3 do 8 let, naj naprave ne priklapljajo, uravnavajo, cistijo ali na njej opravljajo vzdhrzevalnih del.

POZOR – nekateri deli tega izdelka lahko postanejo zelo vroci in povzrocijo opekline. Posebna previdnost je potrebna,Če so prisotni otroci in ranljive osebe.

Grelec ni opremljen z napravo, ki bi nadzirala sobno temperaturo. Grelca ne uporabljaje v majhnih prostorih, ce so v njih osebe, ki prostorov ne morejo zapustiti same - razen ce so te osebe pod stalnim nadzorom.

POZOR: ZA PREPRECITEV

PREGRETJANE

POKRIVAJTE

Uredba za okoljsko primernozasnovo izdelkov (EU)

2015/1188 se ne uporablja za področje AC, ki je namenjeno za druge namene kot ogrevanje zaprtih prostorov za doseganje in vzdřevanje dolocěnega toplotnega ugodja ljudi.

Elektrika

Namestitev te naprave naj izvede ustrezno usposoblen elektricar v skladu z veljavnimi predpisi za elektricne napeljave IEE.

Položaji za namesitev

To napravo je mogoce namestiti na zid ali pritrditi na strop - glej sl. 2. Za podrobnosti o polozajih za

namestitev in pritrditev si oglejte spodaj. Grelniki nj bi bili montirani od roba do roba siroke vratne odprtine.

Namestitev

Uporabite stenski nosilec kot vodilo (glej 'a' na sl. 3) in označite pozicije izvirtin na steni ali stropu

(glej 'B' na sl. 1). Zahtevana je minimalna visina 1,8 m, od tal pa do nosilca. Pritrdite nosilec v pozicijo,

upostevajte postopke, ki so opisani pod naslovom 'Pritrditev na zid ali na strop'.

Pritditev na zid ali strop

Izvrjate izvrtine v betonski zid ali zidake in uporabite zidne vlozke (uporabitevodno tehtnico, da zagotovite

vodoravnost pritrdlnega nosilca) in vstavite zidne vlozke. Vlozke je treba namestiti na trdnem delu zidu in ne v mavec.

Za panelne vmesne plošće ali strope dolocite stran, pozicijo v skladu z namestitvijo pritrdilnega nosilca

grelnika in uporabite priložene vijake. Čeni možno določiti stebra, potem uporabite vstavek vrste M5,

uporabite križni izvjac (f), kot je prikazano na sl. 4.

Elektricna povezava

Sprostite vijaka na obeh straneh izhodne mrežice (glej sl. 5) za dostop do mesta priključitve oskrbovalnih kablov - glej sl. 6.

Vpeljite glavni kabel skozi izrez na zadnji plošci (ne na notranji strani) in skozi zadnji kabelski sponki in izvedite povezavo kablov, kot je opisano na sl. 6 (glej tudi sl. 7 za detajnln pogled na kabelsko sponko).

SI. 7a Prikazuje detailjekabelske sponke za izvedbe AC3N in AC3RN.

Sl. 7b Prikazuje detailje kabelske sponke za izvedbe AC45N in AC6N. Opomba: Del 'A' kabelske sponke jezasukan navzgor, za sprejem daljsega kabla.

Prikljucitev na fiksno kabelsko povezavo mora biti izvedeno z bliznjim, minimalno 20 amp dvo-polnim stikalom za izvedbe AC3N, AC3RN in AC45N.

Prikljucitev na fiksno kabelsko povezavo mora biti izvedeno z bliznjim, minimalno 30 amp dvo-polnim

stikalom za izvedbo AC6N z minimalnim odpiranjem kontaktov 3mm na obeh polih.

Namestite izhodno varovalno mrežico.

Pred uporabo naprave poskrbite, da je zračna zavesa dobro pritrijena na svoje mesto in da so napajalni kabli dobro pritrijeni.

Delovanje (izvedba AC3RN in AC6RN)

Greelnik priključite na elektricno napajanje.

Zarocno delovanje izberite pozicijo stikala 'MAN'.

Za delovanje preko daljinskega upravljalnika izberite pozicijo stikala 'AUTO'.

Izberite Želeni izhod ogrevanja z manjsim stikalom označenim z I' (glej sl. 10).

Za delovanje z daljinskim upravljalnikom morate najprej izbrati AUTO'. Grenik zdaj lahko vklapljate ali

izklapljate zdaljinskim upravljalinkom (glej sl. 8).

Nastavitve -

MAN:Vklopventilatorja(On)

AUTO: Vklop ali izklop ventilatorja

(uporaba daljinskega upravljalnika I / O)

MAN / AUTO + : Polovicno ogrevanje

MAN / AUTO + ● + ● : Polno ogrevanje

'AUTO' je osnovna nastavitev na izklop 'OFF' vprimeru, ko se ne uporablja daljinski upravljalnik.

OPOMBA: Za daljinski povezavo se uporablja infrardeča tehnologija, ki deluje v dosegu 8 metrov.

Ce se daljinsko upravljanje ne deluje, izklopite glavno oskrbo z elektricnim tokom za najmanj 30 sekund in izberite ročno 'MAN' za ročne operacije.

Daljinski upravljalnik (izvedba AC3RN in AC6RN)

Če daljinski upravljalnik ne deluje, najprej preverite baterije, potem usmerite daljinski upravljalnik direktno v smeri grelnika.

Kadar daljinskega upravljalnika ne potrebujete, ga lahko namestiten na prevideno stensko držalo

(glej sl. 8). Prilożeni so vijaki in zidni vložki za pritrditev držala na steno.

Pomembne informacije o baterijah

Ne uporabljaje baterij, ki pušćajo.

Baterije zavrzite v skladu z zakoni in lokalmimi predpisi. Čekombinirate razlne vrste baterij, napacno vstavite baterije, ne zamenjate vseh baterij istočasno, odvržete baterije v ogenji ali jih poskusate napolniti, Čeprav to ni mogoće, lahko pride do pusčanja elektrolutov.

Toplotne varnostne prekinitve

Oskrba elektricne energije do ogrevalnih elementov se prekine, ce pride do enega ali kombinacije sledečih neobicajnih dogodkov:

1. Dovod zraka ali izhodna mrežica je ovirana.

2. Oslabljeno notranje prezračevanje, zaradi nabiranja prahu in umazanje.

3. Ventilator se zaustavi.

Opomba: Če se deluje toplotna varnostna prekinitev, možno je vrtenje ventilatorja, poslabšanje učinka gretja.

Ce se to zgodi, takoj izklopite enoto in izvedite postopek resetiranja, kot je opisano spodaj.

Postopek za ponastavljanje izklopa(-ov)

Ugotovite vzrok in ga odpravite.

Upostevajte spodnje korake, ce zeite ponastavit izklop(-e).

1. Odklopite napajanje.
2. Naj potuje izvijač z majhno plosćato glavo skozi plosćo za dovod/izstop zraka «B« na gumbno stran izklopa (glejte «g« na sliki 14) in preprećite stik z elementom (glejte «e« na sliki 14).
3. Pritisnite gumb za ponastavitev v smeri, kot jo prikazuje slika 14, da ponastavite izklop. (Izklop ob ponastavitvi klikne)
4. Pazljivo izvlecite izvjac.
5. Vklopite napajanje.

Če izklop še naprej deluje v obratnem vrstnem redu, je treba grelnik izklopiti in kontaktirati serviserja.

Vzdrzevanje

OPOZORILO: Napravo pred vzdrževanjem izklopite iz elektricega omrežja.

Ta izdelek ne potrebuje vzdrrzevanja. Ce grenik uporabljate v izjemno prasnih prostorih, boste morali obcasno s sctko previdno ociistiti mreziico za dovod zraka.

Recikliranje

Za elektricne izdelke, ki so bili prodani v Evropski skuposti.

Ko naprava odsluži svojemu namenu je ne smete odstraniti v hišne opadke. Prosimo, reciklirajte na za to dolocenem mestu. Posvetujte se z vašo lokalno

upravo ali podjetjem, ki skrbi za reciklao v vaši državi.

Cischenje

OPOZORILO: VEDNO IZKLOPITE DOVODELEKTRICNEGA TOKAK, preden začnete sčišcenjem

grelnika.

Za ciscenje grelnika ne uporabljaje detergentov, agresivnih polirnih sredstev ali topil.

Enoto očistite s suho krpo; madeže odstranite s pomoćjo blagega Čistila in krpe. Bodite pozorni, da vlaga

ne zaide v notranjost izdelka.

Bodite pazljivi, da se v grelniku ne nabere prah ali umazanija, saj Iahko to privede do pregrevanja elementa.

Nabrano umazanijo očistite s sesalnikom.

Garancijske storitve

Če potrebujete garancijske storitve aliŽelite kupiti rezervne dele, se obrmita na trgovcva, pri katerem ste kupili napravo, ali paPokličite servisno stevilko za svojo državo, ki je na garancijski kartici.

Ne vračajte nam okvarjenega izdelka, ker lahko pride do izgube ali poskodovanja in zamude pri nudenju

zadovoljivih storitev.

Shranite račun kot dokazilo o nakupu.

Shranite ranun kot dokazilo o nakupu.

VIKTIG: VENNLIGST LES ANVISINGENE NØYE OG TA VARE PÅ DEM FOR FREMTIDIG BRUK

VIKTIG SIKKERHETSINFORMASJON:

IKKE TILDEKK ELLER HINDRE luftinntaket aller utlpsgitteret.

KONTROLLER AT APPARATET ER JORDET.
