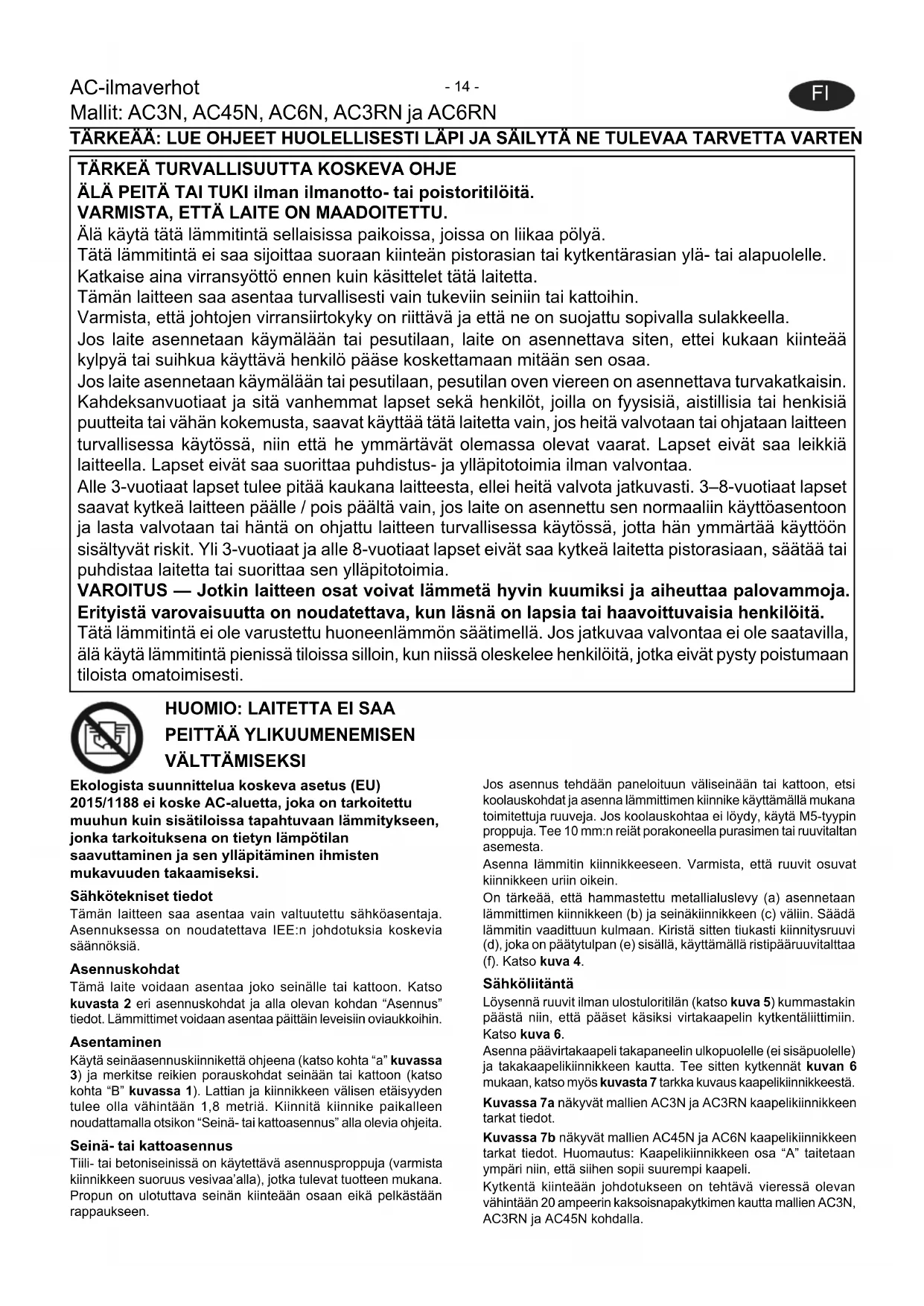

KÄYTTÖOHJE AC3N DIMPLEX

ÄLÄ PEITÄ TAI TUKI ilman ilmanotto- tai poistoritilöitä. VARMISTA, ETTÄ LAITE ON MAADOITETTU. Älä käytä tätä lämmitintä sellaisissa paikoissa, joissa on liikaa pölyä. Tätä lämmitintä ei saa sijoittaa suoraan kiinteän pistorasian tai kytkentärasian ylä- tai alapuolelle. Katkaise aina virransyöttö ennen kuin käsittelet tätä laitetta. Tämän laitteen saa asentaa turvallisesti vain tukeviin seiniin tai kattoihin. Varmista, että johtojen virransiirtokyky on riittävä ja että ne on suojattu sopivalla sulakkeella. Jos laite asennetaan käymälään tai pesutilaan, laite on asennettava siten, ettei kukaan kiinteää kylpyä tai suihkua käyttävä henkilö pääse koskettamaan mitään sen osaa. Jos laite asennetaan käymälään tai pesutilaan, pesutilan oven viereen on asennettava turvakatkaisin. Kahdeksanvuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai vähän kokemusta, saavat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä, niin että he ymmärtävät olemassa olevat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- ja ylläpitotoimia ilman valvontaa. Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti. 3–8-vuotiaat lapset saavat kytkeä laitteen päälle / pois päältä vain, jos laite on asennettu sen normaaliin käyttöasentoon ja lasta valvotaan tai häntä on ohjattu laitteen turvallisessa käytössä, jotta hän ymmärtää käyttöön sisältyvät riskit. Yli 3-vuotiaat ja alle 8-vuotiaat lapset eivät saa kytkeä laitetta pistorasiaan, säätää tai puhdistaa laitetta tai suorittaa sen ylläpitotoimia. VAROITUS — Jotkin laitteen osat voivat lämmetä hyvin kuumiksi ja aiheuttaa palovammoja. Erityistä varovaisuutta on noudatettava, kun läsnä on lapsia tai haavoittuvaisia henkilöitä. Tätä lämmitintä ei ole varustettu huoneenlämmön säätimellä. Jos jatkuvaa valvontaa ei ole saatavilla, älä käytä lämmitintä pienissä tiloissa silloin, kun niissä oleskelee henkilöitä, jotka eivät pysty poistumaan tiloista omatoimisesti. AC-ilmaverhot Mallit: AC3N, AC45N, AC6N, AC3RN ja AC6RN Ekologista suunnittelua koskeva asetus (EU) 2015/1188 ei koske AC-aluetta, joka on tarkoitettu muuhun kuin sisätiloissa tapahtuvaan lämmitykseen, jonka tarkoituksena on tietyn lämpötilan saavuttaminen ja sen ylläpitäminen ihmisten mukavuuden takaamiseksi. Sähkötekniset tiedot Tämän laitteen saa asentaa vain valtuutettu sähköasentaja. Asennuksessa on noudatettava IEE:n johdotuksia koskevia säännöksiä. Asennuskohdat Tämä laite voidaan asentaa joko seinälle tai kattoon. Katso kuvasta 2 eri asennuskohdat ja alla olevan kohdan “Asennus” tiedot. Lämmittimet voidaan asentaa päittäin leveisiin oviaukkoihin. Asentaminen Käytä seinäasennuskiinnikettä ohjeena (katso kohta “a” kuvassa

3) ja merkitse reikien porauskohdat seinään tai kattoon (katso

kohta “B” kuvassa 1). Lattian ja kiinnikkeen välisen etäisyyden tulee olla vähintään 1,8 metriä. Kiinnitä kiinnike paikalleen noudattamalla otsikon “Seinä- tai kattoasennus” alla olevia ohjeita. Seinä- tai kattoasennus Tiili- tai betoniseinissä on käytettävä asennusproppuja (varmista kiinnikkeen suoruus vesivaa’alla), jotka tulevat tuotteen mukana. Propun on ulotuttava seinän kiinteään osaan eikä pelkästään rappaukseen. Jos asennus tehdään paneloituun väliseinään tai kattoon, etsi koolauskohdat ja asenna lämmittimen kiinnike käyttämällä mukana toimitettuja ruuveja. Jos koolauskohtaa ei löydy, käytä M5-tyypin proppuja. Tee 10 mm:n reiät porakoneella purasimen tai ruuvitaltan asemesta. Asenna lämmitin kiinnikkeeseen. Varmista, että ruuvit osuvat kiinnikkeen uriin oikein. On tärkeää, että hammastettu metallialuslevy (a) asennetaan lämmittimen kiinnikkeen (b) ja seinäkiinnikkeen (c) väliin. Säädä lämmitin vaadittuun kulmaan. Kiristä sitten tiukasti kiinnitysruuvi (d), joka on päätytulpan (e) sisällä, käyttämällä ristipääruuvitalttaa (f). Katso kuva 4. Sähköliitäntä Löysennä ruuvit ilman ulostuloritilän (katso kuva 5) kummastakin päästä niin, että pääset käsiksi virtakaapelin kytkentäliittimiin. Katso kuva 6. Asenna päävirtakaapeli takapaneelin ulkopuolelle (ei sisäpuolelle) ja takakaapelikiinnikkeen kautta. Tee sitten kytkennät kuvan 6 mukaan, katso myös kuvasta 7 tarkka kuvaus kaapelikiinnikkeestä. Kuvassa 7a näkyvät mallien AC3N ja AC3RN kaapelikiinnikkeen tarkat tiedot. Kuvassa 7b näkyvät mallien AC45N ja AC6N kaapelikiinnikkeen tarkat tiedot. Huomautus: Kaapelikiinnikkeen osa “A” taitetaan ympäri niin, että siihen sopii suurempi kaapeli. Kytkentä kiinteään johdotukseen on tehtävä vieressä olevan vähintään 20 ampeerin kaksoisnapakytkimen kautta mallien AC3N, AC3RN ja AC45N kohdalla.

HUOMIO: LAITETTA EI SAA

PEITTÄÄ YLIKUUMENEMISEN VÄLTTÄMISEKSIKytkentä kiinteään johdotukseen on tehtävä vieressä olevan vähintään 30 ampeerin kaksoisnapakytkimen kautta mallin AC6N kohdalla. Napojen välisen etäisyyden on oltava vähintään 3 mm. Kiinnitä lähtöritilä takaisin. Varmista, että ilmaverho on kiinnitetty kunnolla paikalleen ja että virtakaapeli on kunnolla kiinnitetty ennen laitteen käyttöä. Käyttö (mallit AC3N, AC45N ja AC6N) Kytke lämmittimeen sähkövirta. Puhallin kytkeytyy kytkimestä, jossa on merkintä “I”. Valitse “l” ja pienemmät kytkimet, joissa on merkintä “”, tarpeen mukaan (katso kuva 9) Asetukset - I : Puhallin Päälle I + : Puolilämpö I + + : Täysi lämpö Käyttö (malli AC3RN ja AC6RN) Kytke lämmittimeen sähkövirta. Valitse käsikäyttö asettamalla kytkin asentoon “MAN”. Valitse etäohjaus asettamalla kytkin asentoon “AUTO”. Valitse haluamasi lämpöteho käyttämällä pienempiä kytkimiä, joissa on merkintä “” (katso kuva 10). Etäohjauksen käyttö edellyttää, että valitset ensin “AUTO”. Lämmitin voidaan nyt kytkeä Päälle tai Pois päältä käyttämällä etäohjausta (katso kuva 8). Asetukset - MAN : Puhallin Päälle AUTO : Lämmitin Päälle tai Pois päältä (käyttämällä etäohjausta I / O) MAN / AUTO + : Puolilämpö MAN + + : Täysi lämpö

AUTO ”-tilassa oletuksena on “Pois päältä”, jos etäohjausta ei käytetä. HUOMAUTUS: Etäohjaimen linkittämiseen käytetään infrapunatekniikkaa, jonka toimintamatka on 8 metriä. Infrapunatekniikan toiminta edellyttää visuaalisesti esteetöntä linjaa. Jos etäohjaus ei enää toimi, kytke päävirta pois päältä vähintään 30 sekunnin ajaksi ja valitse käsikäyttö valitsemalla “MAN”. Etäohjain (ainoastaan malli AC3RN ja AC6RN) Aseta 2 kpl 1,5 voltin AAA-paristoa etäohjaimen käsiosaan. Valitse lämmittimen automaattitoiminta “AUTO”-asennolla. Kytke lämmitin päälle painamalla I-painiketta, ja sammuta se O-painikkeella. Jos lämmitin ei toimi etäohjainta käyttämällä, tarkista ensin paristot. Tähtää sitten etäohjain suoraan kohti lämmitintä ja koeta uudestaan. Kun etäohjainta ei käytetä, se voidaan asettaa mukana tulevaan seinätelineeseen (katso kuva 8). Mukana tulevat ruuvit ja proput seinätelineen kiinnitystä varten. Tärkeitä tietoja paristoista Hävitä vuotavat paristot. Hävitä paristot noudattaen asianmukaisia määräyksiä. Kaikki paristot voivat vuotaa, jos eri paristotyyppejä käytetään samaan aikaan, jos paristot asennetaan väärin, jos kaikkia paristoja ei vaihdeta samaan aikaan, jos paristot hävitetään polttamalla tai jos yritetään ladata sellainen paristo, jota ei ole tarkoitettu ladattavaksi. Termostaattilämpökatkaisut Lämmitysvastusten virransyöttö katkaistaan, jos esiintyy jokin seuraavista epänormaaleista tilanteista tai niiden yhdistelmä.

1. Ilman tulo- tai lähtöritilä on tukossa.

2. Sisäinen ilmanvaihto on huonoa pölyn tai roskien kertymisen

3. Puhallin jumiutuu.

Huomautus: Jos termostaattilämpökatkaisin laukeaa, puhaltimen toiminta voi jatkua, jolloin lämmittimen toiminta heikkenee. Jos lämmittimen toiminta heikkenee, käännä se heti pois päältä, ja toimi seuraavien ohjeiden mukaan: Pois leikattujen osien uudelleenasettamista koskeva toimenpide Syyn määrittäminen ja poistaminen. Suorita alla olevat ohjeet pois leikattujen osien uudelleenasettamiseksi

1. Irrota virtalähde.

2. Vie pieni litteä ruuvitaltta ilman sisääntulo- tai poistumispaneelin

B kautta poisleikatun osan painikepuolelle (katso kohta g kuvassa 14) välttäen kosketusta itse osan kanssa (katso kohta e kuvassa 14).

3. Aseta pois leikattu osa uudelleen painamalla nollauspainiketta

kuvassa 14 osoitetussa suunnassa (pois leikattu osa napsahtaa, kun se asetetaan uudelleen).

4. Poista ruuvitaltta varoen.

5. Kytke virtalähde päälle.

Jos pois leikattu osa toimii edelleen katkonaisesti, lämmityslaite on kytkettävä pois päältä ja on otettava yhteyttä huoltoteknikkoon. Huolto VAROITUS: Irrota lämmittimen verkkojohto pistorasiasta ennen huoltotoimenpiteitä. Tämä laite on suunniteltu huoltovapaaksi. Erittäin pölyisessä ympäristössä ilman ulostuloaukot täytyy ehkä aika ajoin kuitenkin harjata huolellisesti puhtaiksi. Kierrätys Koskee EU-alueella myytyjä sähkölaitteita. Kun sähkölaitteen käyttöikä on päättynyt, älä hävitä sitä kotitalousjätteen mukana. Kierrätä laite mahdollisuuksien mukaan. Saat lisätietoja kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä. Puhdistus

VAROITUS: IRROTA LAITE AINA

VIRTALÄHTEESTÄ ennen puhdistusta. Älä käytä lämmittimen puhdistukseen pesuaineita, naarmuttavia puhdistusjauheita tai kiillotusaineita. Laite voidaan pyyhkiä kostealla kankaalla. Tahrat voidaan irrottaa käyttämällä mietoon puhdistusaineliuokseen kostutettua kangasta. Pyyhi pinta lopuksi kuivaksi. Varo, ettei laitteen sisään pääse kosteutta. Varmista, että pölyä tai nöyhtää ei keräänny lämmittimen sisälle, koska tämä saattaa aiheuttaa vastuksen ylikuumenemisen. Poista kerääntynyt nöyhtä pölynimurilla. Myynnin jälkeinen huolto Jos tarvitset myynninjälkeistä palvelua tai varaosia, ota yhteys liikkeeseen, josta ostit laitteen, tai takuukortissa ilmoitettuun maakohtaiseen palvelunumeroon. Älä palauta viallista tuotetta ensimmäiseksi meille, koska se saattaa kadota tai vahingoittua, ja palvelun saaminen viivästyä. Säilytä kuitti todisteena hankinnasta.Glen Dimplex Heating and Ventilation Millbrook House, Grange Drive, Hedge End, Southampton, SO30 2DF Glen Dimplex Europe, Airport Road, Cloghran, Co. Dublin K67 VE08 © Glen Dimplex. All rights reserved. Material contained in this publication may not be reproduced in whole or in part, without prior permission in writing of Glen Dimplex.
