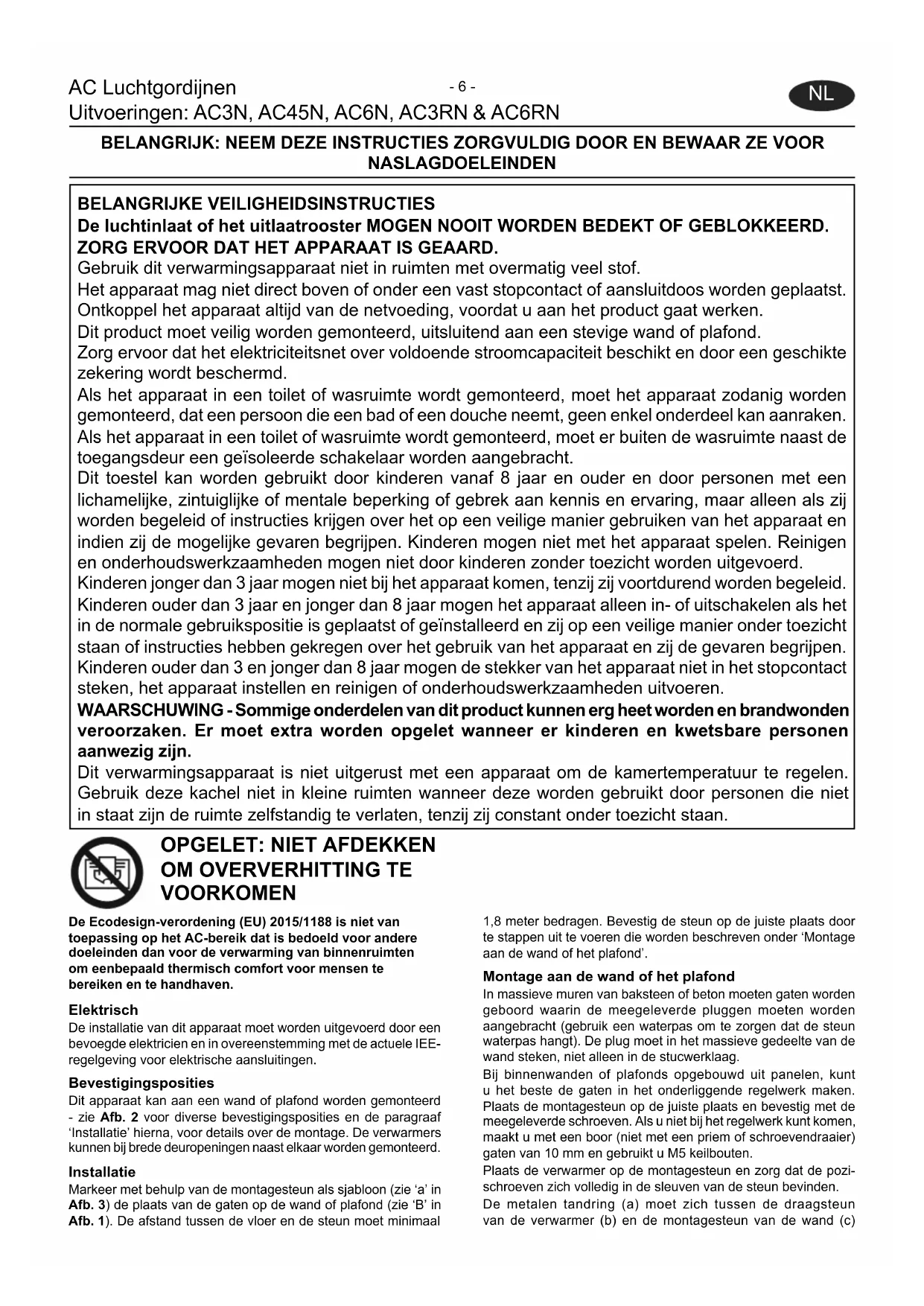

GEBRUIKSAANWIJZING AC3N DIMPLEX

De luchtinlaat of het uitlaatrooster MOGEN NOOIT WORDEN BEDEKT OF GEBLOKKEERD. ZORG ERVOOR DAT HET APPARAAT IS GEAARD.

Gebruik dit verwarmingsapparaat Niet in ruimten met overmatig veel stof.

Het apparaat mag Niet direct boven of onder een vast stopcontact of aansluitdoos worden geplaatst. Ontkoppel het apparaat.altijd van de netvoeding, voordat u aan het product gaat werken.

Dit product moet veilig worden gemonteerd, uitsluitend aan een stevige wand of plafond.

Zorg ervoor dat het elektriciteitsnet over voldoende stroomcapaciteit beschikt en door een geschikte zekering worden beschermrd.

Als het apparaat in een toilet of wasruimte wordt gemonteerd, moet het apparaat zodanig worden gemonteerd, dat een persoon die een bad of een douche neemt, geen enkel onderdeel kan aanraken.

Als het apparaat in een toilet of wasruimte wordt gemonteerd, moet er buiten de wasruimte naast de toegangsdeur een geisoleerde schakelaar worden aangebracht.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en ouder en door personen met een lichamelijke, zintuiglijke of mentale beperking of gebrek aan kennis en ervaring, maar alleen als zij worden begeleid of instructies krijgen over het op een veilige manier gebruiken van het apparaat en indien zij de möglichke bevaren begrijpen. Kinderenogen Niet met het apparaat spelen. Reinigen en onderhoudswerkzaamhedenogen Niet door kinderen zonder toezicht worden uitgevoerd.

Kinderenjonger dan 3aar mogen Niet bij het apparaat komen, tenzij zij voortdurend worden begeleid. Kinderen ouder dan 3aar enjonger dan 8aar mogen het apparaat alleen in- of uitschakelen als het in de normale gebruikspositie is geplaatst of geinstalleerd en zij op een veilige manier onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat en zij de bevaren begrijpen. Kinderen ouder dan 3 enjonger dan 8aar mogen de stekker van het apparaat Niet in het stopcontact steken, het apparaat instellen en reinigen of onderhoudswerkzaamhedenuitvoeren.

WAARSCHUWING - Sommige onderdelen van dit product konnen erg heet worden en brandwondenveroorzaken. Er moet extra worden opgelet wonneer er kinderen en kwetsbare Personen aanwezig+zijn.

Dit verwarmingsapparaat is Niet uiterust met een apparaat om de kamertemperatuur te regelen. Gebruik deze kachel Niet in keine ruimten wonneer deze worden gebruikt door Personen die nicht in staat zijn de ruimte selbstandig te verlaten, tenzij zich constant onder toezicht staan.

OPGELET: NIET AFDEKKEN OM OVERVERHITTING TE VOORKOMEN

De Ecodesign-verordening (EU) 2015/1188 is nicht van toepassing op het AC-bereik dat is bedoeld voor andere doeleinden dan voor de verwarming van binnenruimten om eenbepaald thermisch comfort voor mensen te bereiken en te handhaven.

Elektrisch

De installmente van dit apparaat moet worden uitgevoerd door een bevoegde elektricien en in overeenstemming met de actuèle IEE-regelgeving voor elektrische aansluitingen.

Bevestigingspositions

Dit apparaat kan aan een wand of plafond worden gemonteerd - zie Afb. 2 voor diverse bevestigingspoties en de paragraaf 'Installatie' hierna, voor details over de montage. De verwarmers konnen bij brede deuropingen naast elkaar worden gemonteerd.

Installatie

Markeer met behulp van de montagesteun als sjabloon (zie 'a' in Afb. 3) de plaat van de gaten op de wand of plafond (zie 'B' in Afb. 1). De afstand:tussen de vloer en de steun moet minimaal

1,8 meter bedragen. Bevestig de steun op de juiste plaats door te stappen uit te voeren die worden beschreiben onder 'Montage aan de wand of het plafond'.

Montage aan de wand of het plafond

In massieve muren van baksteen of beton moeten gaten worden geboord waarin de meegeleverde pluggen moeten worden aangebracht (gebruik een waterpas om te zorgen dat de steun waterpas hangt). De plug moet in het massieve gedeelte van de wand steken, Niet alleen in de stucwerklaag.

Bij binnenwanden of plafonds opgebouwd uit panelen, kunt u het Beste de gaten in het onderliggende regelwerk makeen. Plaats de montagesteun op de juiste plaats en bevestig met de meegeleverde schroeven. Als u Niet bij het regelwerk kunt komen, maakt u met een boor (niet met een priem of schroevendraier) gaten van 10mm en gebruikt u M5 keilbauten.

Plaats de verwarmer op de montagesteun en zorg dat de pozischroeven zich volledig in de sleuven van de steun bevinden.

De metalen tandring (a)要去 zich:tussen de draagsteun van de verwarmer (b) en de montagesteun van de wand (c)

behinden. Hang de verwarmer in de vereiste hoek en draai de bevestigingschroef (d) stevig vast in de eindaansluiting (e) met behulp van een kruskopschroevendraaier (f) zoals weergegeven in Afb. 4.

Elektrische aansluiting

Draai de schroeven aan beiden uiteinden van het luchtuitlaatrooster los (zie Afb. 5) om toegang te krijgen tot de aansluiingen voor verbinding van de voedingskabel - zie Afb. 6.

Breng de netvoedingskabel onderaan de achterkant van het Achterpaneel in (niet aan de binnenkant) en door de kabelklem van de achterste ingang, en kaak de verbinding Zoals aangegeven in Afb. 6 (zie ook Afb. 7 voor een gedetailleerde weergave van de kabelklem).

In Afb. 7a worden de kabelklem voor AC3N en AC3RN modellen gedetailleerd weergegeven.

In Afb. 7b worden de kabelklem voor AC45N en AC6N modellen gedetailleerd weergegeven. NB: deel 'A' van de kabelklem worden opgeklapt zodat de grotere kabel er in past.

Bij AC3N, AC3RN & AC45N modellen moet de aansluiting op de vaste bedrading gemaakt worden via een aangrenzende schakelaar met dubbele polen van minimaal 20 ampere.

Bij AC6N modellen要去 aansluiting op de vaste bedrading worden gemaakt via een aangrenzende schakelaar met dubbele polen van minimaal 30 ampere, met een minimale afstand van 3 mm:tussen de polen.

Zet het uitlaatvenster opnieuw vast.

Controleer voordat u het apparaat in gebruik neemt of het luchtgordijn stevig is bevestigd en of de voedingskabel stevig is vastgezet.

Bediening (AC3N, AC45N & AC6N modellen)

Schakel de elektrische voeding maar de verwarmer in.

Door aanzetten van de met I' gemarkeerde schakelaar worden de aanjager van stroom voorzien.

Selecteer 'I' en waar wens dekleinere met * gemarkeerde schakelaars (zie Afb. 9).

Instellingen -	I : Ventilator aan
	I + • : Verwarming op halve sterkte
	I + • + • : Verwarming op volle sterkte

Bediening (AC3RN & AC6RN)

Schakel de elektrische voeding maar de verwarmer in.

Zet de schakelaar op 'MAN' voor handmatige bediening.

Zet de schakelaar op 'AUTO' voor bediening via de afstandsbediening.

Selecteer de gewenste warmteafgifte met behulp van dekleinere met * gemarkeerde schakelaars (zie Afb. 10).

Om de afstandsbediening te konnen gebruiken moet u eerst 'AUTO' selecteren. De verwarmer kan nu aan of UIT worden gezet met de afstandsbediening (zie Afb. 8).

Installingen -

MAN : Ventilator aan

AUTO : Ventilator aan ofuit (met afstandsbediening I / O)

MAN / AUTO + • : Verwarming op halve sterkte

MAN / AUTO + • + • : Verwarming op volle sterkte

'AUTO' gaat standardaar 'OFF' (uit) als de afstandsbediening.
niet worden gebruikt.

NB: Voor de verbindingaar de afstandsbediening worden gebruik gemaakt van infraroodtechnologie. Het bereik is 8 meter als er niets in de weg staat.

Als u de afstandsbediening kwijtraakt, schakel het apparaat dan voor minstens 30 seconden uit bij de netvoeding en selecteer 'MAN' voor handmatige bediening.

Afstandsbediening (uitsluitend AC3RN & AC6RN)

Plaats twee AAA batterijen van 1,5 volt in de afstandsbediening.

Zet de verwärmer op 'AUTO' voor automatische bediening.

Druk op I om de verwarmer aan te zetten en op O om hem uit te schakelen.

Als de verwärmer Niet reageert op de afstandsbediening, contrôleer dan eerst de batterijen en richt de afstandsbediening verrolgensrecht op de verwärmer voor gebruik.

De afstandsbediening kan wonneer hij nicht worden gebrukt in de meegeleverde aan de wand te monteren houder worden geplaatst (zie Afb. 8). De schroeven en pluggen om de houder aan de wand te bevestigen zijn meegeleverd.

Belangrijke informatie over batterijen

Goo lekkende batterijen weg.

Werp batterijen op correcte wijze weg, overeenkomstig de provinciale enplaatselijke voorschriften. Er kan elektrolyt uit de batterijen lekken als u verschillende soorten batterijen door elkaar gebruikt, als u de batterijen Niet goed plaatst, als nicht alle batterijen tegelijkertijd worden verrangen, als u ze in open vuur gooit of als u een batterij probeert op te laden die waar nicht voor bedoeld is.

Afslagmechanisme thermische beveiliging

De voeding waar de verwarmingselementen worden onderbroken als een of meerere van de volgende abnormale omstandigheden zich voordoen:

1. Luchtinlaat- of uitantlaatroosters geblokkeerd.
2. Inwendige ventilatie gebrekig door opgehoopt stof en pluisjes.
3. Haperende aanjager.

NB: Als het afslagmechanisme is ingeschakeld kan het gebeuren dat de ventilator blijdt draaien waardoor de werkig van de verwarmer nadelig worden beinvloed. Als dit probleem zich voordoet, schakelt u de eenheid onmiddelijk uit en voert u de volgende reset-procedure uit.

Procedure voor het resetten van de uitschakeling(en)

Oorzaak vaststellen en elimineren.

Volg de onderstaande stappen om de uitschakeling(en) opnieuw in te stellen

1. Schakel de stroom UIT.
2. Steek eenkleine platte schroevendraaier door het luchtinlaat/uitlaatpaneel, B^ maar de knopkant van de uitschakeling (zie,g in Fig. 14) en vermijd contact met het element (zie,e' in Fig. 14).
3. Druk op de resetknop in de richting getoond in Fig. 14 om de uitschakeling te resetten. (Uitschakeling klicht bij resetten)
4. Verwijder de schroevendraier voorzichtig.
5. Schakel de stroom in.

Als de uitschakeling nog steeds met:tussenpozen werkt, moet de verwarming worden uitgeschakeld en iemand van de onderhoudsdienst worden gecontacteerd.

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u onderhoud gaat uitvoeren.

Dit product is zo ontworpen dat onderhoud feitelijk nicht vereist is. Alleen bij gebruik in een zeer stoffige omgeving zal het vanijd totijd nodig+zijn om het luchtinlaatrooster voorzichtig schoon te borstelen.

Recyclen

Voor elektrische producten verkocht binnen de Europese Unie.

Na het verstreijken van de levensduur van elektrische producten moot zich Niet worden weggeworpen met het normale huisafval. Als er recycle-faciliteiten beschikbaar

zijn, maak waar dan gebruik van. Neem contact op met de locale overheidsinstanties of de winkel waar u het apparaat hebt gekocht voor informatatie over recyclen.

Reiniging

WAARSCHUWING: SCHAKEL ALTIJD DE NETVOEDING UIT voordat u de verwarmer reinigt.

Gebruik geen afwasmiddelen, schuurmiddelen of poetsmiddelen op enig deel van de verwarmer.

De buitenkant kan worden onderhonden door hem af en toe af te nemen met een vochtig doeke; verwijder vlekken met een mild zeepsopje en een doeke en wrijf het oppervlak droog na reiniging. Voorkom dat voucht het product kan binnendringen.

Zorg ook dat zich geen stof of pleasjes ophopen in de verwarmer aangezien het element dan oververhit kan raken. Verwijder opgehoopte pleasjes met een stofzuiger.

After-sales service

Als u na aankoop service nodig hebt of als u reserveonderdelen wilt aanschaffen, neem dan contact op met de winkel waar u het apparaat hebt gekocht of bel het servicenummer voor uw land dat op het garantiebewijs staat.

Stuur nooit meteen een defect productaar ons op damit dit verlies of schade zou kunnenveroorzaken en u misschien langer op bevredigende service moet wachten.

Bewaar de bon als bewijs van aankoop.
