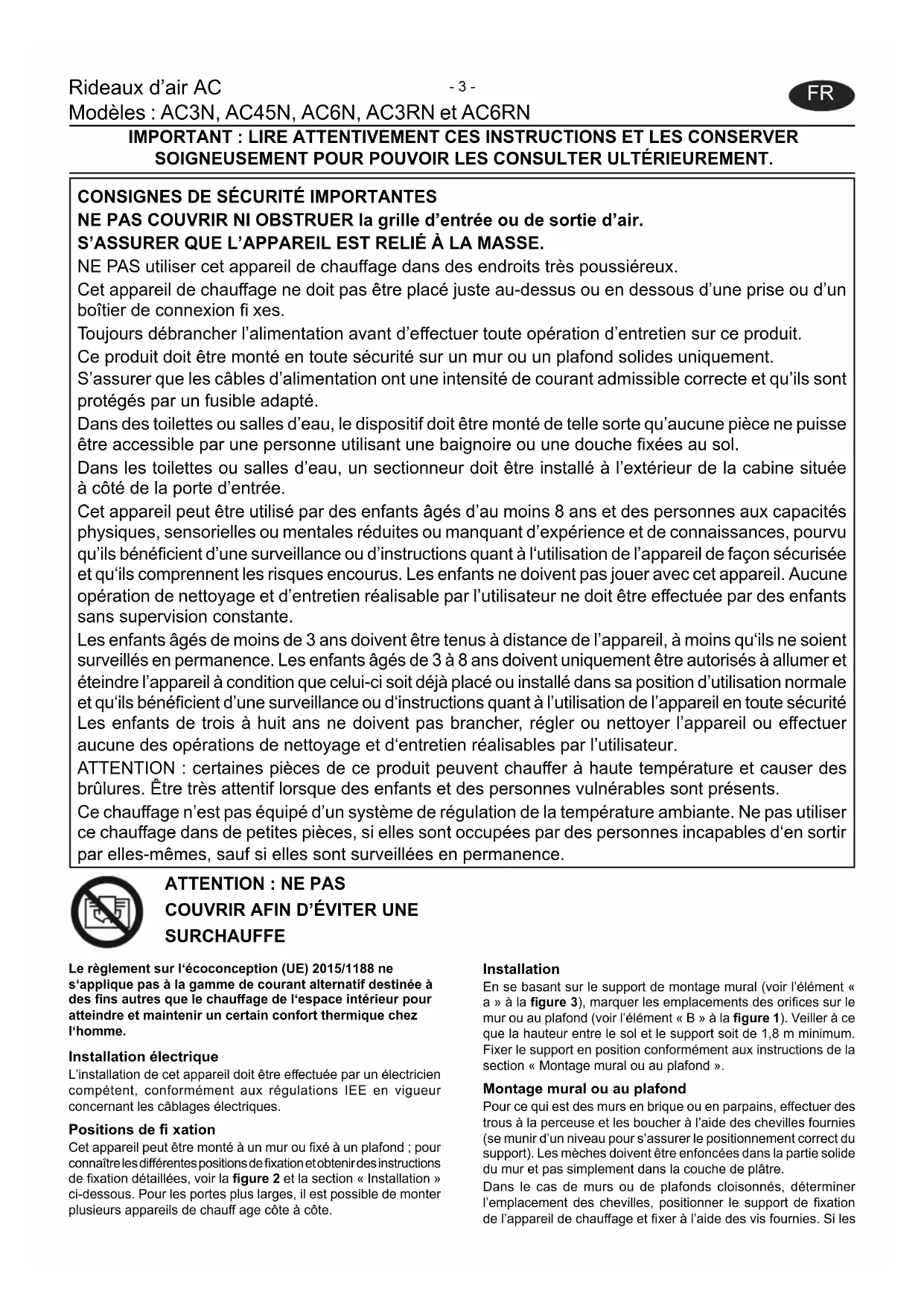

MODE D'EMPLOI AC3N DIMPLEX
NE PAS COUVRIR NI OBSTRUER la grille d'entrée ou de sortie d'air.
S'ASSURER QUE L'APPAREIL EST RELIE À LA MASSE.
NE PAS utiliser cet apparéil de chauffage dans des endroits très poussièreux.
Cet apparéil de chauffage ne doit pas être place juste au-dessus ou en dessous d'une prise ou d'un boîtier de connexion fi xes.
Toujours débrancher l'alimentation avant d'effectuer toute opération d'entretien sur ce produit.
Ce produit doit etre monte en toute sccurté sur un mur ou un plafond solides uniquement.
S'assurer que les câbles d'alimentation ont une intensité de courant admissible correcte et qu'ils sont protégés par un fusible adapté.
Dans des toilettes ou salles d'eau, le dispositif doit être monté de telle sorte qu'aucune piece ne puisse être accessible par une personne utilisant une baignoire ou une douche fixées au sol.
Dans les toilettes ou salles d'eau, un sectionneur doit etre installe a l'exterieur de la cabine située a cote de la portedentree.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentalles réduites ou manquant d'expérience et de connaissances, pourvu qu'ils bénéficient d'une surveillance ou d'instructions quant à l'utilisation de l' apparéil de façon sécurisée et qu'ils comprendtent les risques encourus. Les enfants ne doivent pas journé avec cet apparéil. Aucune opération de nettoyage et d'entretien réalisable par l'utilisateur ne doit être effectuee par des enfants sans supervision constante.
Les enfants âgés de moins de 3 ans doivent être tenus à distance de l'appareil, à moins qu'ils ne soient surveillés en permanence. Les enfants âgés de 3 à 8 ans doivent uniquement être autorisés à allumer et éteindre l'appareil à condition que celui-ci soit déjà place ou installé dans sa position d'utilisation normale et qu'ils bénéficient d'une surveillance ou d'instructions quant à l'utilisation de l'appareil en toute sécurité. Les enfants de trois à huit ans ne doivent pas brancher, régler ou nettoyer l'appareil ou effectuer aucune des opérations de nettoyage et d'entretien réalisables par l'utilisateur.
ATTENTION : certaines pieces de ce produit peuvent chauffer à haute température et causer des brûlures. Étre très attentif lorsque des enfants et des personnes vulnérables sont prênts.
Ce chauffage n'est pas equipé d'un système de régulation de la température ambiente. Ne pas utiliser ce chauffage dans de petites pieces, si elles sont occupées par des personnes incapables d'en sortir par elles-mêmes, sauf si elles sont surveillées en permanence.
ATTENTION: NE PAS
COUVRIR AFIN D'ÉVITER UNE
SURCHAUFFE
Le règlement sur l'écoconception (UE) 2015/1188 ne s'applique pas à la gamme de courant alternatif destinée à des fins autres que le chauffage de l'espace interieur pour atteindre et maintainir un certain comport thermique chez l'homme.
Installationélectrique
L'installation de cet apparéil doit être effectuee par un électricien compét, conformément aux régulations IEE en vigueur concernant les cablages électriques.
Positions de fi xation
Cet apparéil peut être monté à un mur ou fixé à un plafond ; pour connaître les différentes positions de fixation etobtenir des instructions de fixation détaillées, voir la figure 2 et la section « Installation » ci-dessous. Pour les portes plus larges, il est possible de monter plusieurs apparéils de chauff age côte à côte.
Installation
En se basant sur le support de montage mural (voir l'élément « a » à la figure 3), marquer les emplacements des orifices sur le mur ou au plafond (voir l'élément « B » à la figure 1). Veiller à ce que la hauteur entre le sol et le support soit de 1,8 m minimum. Fixer le support en position conformément aux instructions de la section « Montage mural ou au plafond »
Montage mural ou au plafond
Pour ce qui est des murs en brique ou en parpains, effectuer des trouss à la perceuse et les boucher à l'aide des chevilles fournies (se munir d'un niveau pour s'assurer le positionnement correct du support). Les meches doivent être enforcées dans la partie solide du mur et pas simplement dans la couche de plâtre.
Dans le cas de murs ou de plafonds cloisonnés, déterminer l'emplacement des chevilles, positionner le support de fixation de l'appareil de chauffage et fixer à l'aide des vis fournies. Si les
chevilles sont impossibles à insérer, utiliser des chevilles de type M5 et, à l'aide d'une perceuse plutôt que d'un tournevis ou d'un foret, eff ectuer des trous de 10 mm.
Positionner l'appareil de chauffage sur le support de montage en veillant à ce que les vis cruciformes renforcées soit entièrement insérées dans les fentes du support.
Veiller à ce que la rondelle métallique servie (a) soit située entre le support de fixation de l'appareil de chauffage (b) et le support de montage mural (c). Positionner l'appareil de chauffage à l'angle souhaité et serrer fermement la vis de fixation (d) située à l'intérieur de l'embout (e) à l'aide du tournevis cruciforme (f), comme illustré à la figure 4.
Branchements
Retirer les vis de chaque cote de la grille de sortie d'air (voir figure 5) pour acceder aux terminaux et connecter le cable d'alimentation (voir fi gure 6).
Insérer le cable électrique au bas et à l'extérieur du panneau arrière (et non à l'intérieur) en le faisant passer à travers le collier de cable d'entrée arrière et en le connectant comme illustré à la figure 6 (voir aussi la figure 7 pour une vue détaillée du collier de cable).
Le collier de serrage des modèles AC3N et AC3RN est illustré à la fi gure 7a.
Le collier de serrage des modèles AC45N et AC6N est illustré à la figure 7b. Remarque : Pour les câbles plus larges, rabattre la partie « A » du collier de serrage.
Pour les modèles AC3N, AC3RN et AC45N, le branchement à un fil fixe doit se faire à l'aide d'un interrupteur bipolaire adjacent de 20 A minimum.
Pour le modele AC6N, tout raccordement à un cablage fixe doit être effectué par le biais d'un commutateur bipolaire adjacent de 30 A minimum, avec une séparation minimale de 3 mm entre chaque pole.
Réinstaller la grille de sortie.
S'assurer que le rideau d'air est correctement fixé et que le cable d'alimentation est correctement attaché avant d'utiliser l'appareil.
Fonctionnement (modèles AC3N, AC45N et AC6N)
Mettre l'appareil de chauff age sous tension.
L'activation de la commande marquee « I » met le ventilateur en marche.
Selectionner « I » et les commutateurs plus petits portant la marque « ● » comme indiqué (voir la figure 9).
Réglages - I : Ventilateur en marche
I + : Chauffage moyen
1 + ● + : Chauffage maximal
Fonctionnement (modèle AC3RN et AC6RN)
Mettre l'appareil de chauff age sous tension.
Choisir la position « MAN » pour le faire fonctionner manuellement. Choisisr la position « AUTO » pour le faire fonctionner avec la télécommande.
Choisir le niveau de chaleur souhaite à l'aide des petits interrupteurs portant la marque « ● » (voir Fig. 10).
Pour pouvoir utiliser la télécommande, désir préalablement la position « AUTO ». L'appareil de chauffage peut à présent être mis sous ou hors tension à l'aide de la télécommande (voir la figure 8).
Réglages -
MAN : Ventilateur en marche
AUTO : Ventilateur en marche ou à l'arrêt
(a partir du bouton marche/arrêt
(I/O)de la telekommande)
MAN / AUTO + : Chauffage moyen
MAN / AUTO + ● + ● : Chauffage maximal
« AUTO » équivaut par défaut à « OFF » si la télécommande n'est pas utilisée.
REMARQUE: La télécommande fonctionne grâce à la technologie infra-rouge et a une portée de 8 m dans l'axe de l'appareil.
En cas de perte de la télécommande, déconnecter l'appareil du réseau électrique pendant au moins 30 secondes puis sélectionner la position « MAN » pour un fonctionnement manuel.
Télécommande (modèle AC3RN et AC6RN uniquement)
Insérer 2 piles AAA de 1,5 V dans la télécommande.
Mettre l'appareil de chauffage sur « AUTO » pour un fonctionnement automatique.
Appuyer sur le bouton I pour activer l'appareil de chauffage, et O pour l'arreter.
Si la télécommande ne permet pas de faire fonctionner l'appareil de chauffage, vérifier tout d'abord les batteries, puis pointer directement la télécommande vers l'appareil de chauffage avant de l'actionner.
Lorsque la télécommande n'est pas utilisé, elle peut être rangée dans le support fourni destiné à être fixé au mur (voir figure 8). Les vis et les chevilles servant à fixer le support de la télécommande au mur sont fournies.
Informations importantes concernant les batteries
Mettre au rebut toute pile représentant des fuites.
Mettre au rebut les piles conformément aux réglementations locales applicables. L'électrolyte de toute pile est susceptible de fouir si des piles de type différent sont installées ensemble, si les piles sont installées de manière incorrecte, si toutes les piles ne sont pas replacées simultanément, si les piles sont mises au rebut dans un feu ou en cas de tentative de rechargement d'une pile non rechargeable.
Coupe-circuit thermique
L'alimentation électrique des éléments chauffants est interrompuesi l'un des problèmes suivants est detecté :
- Les grilles d'admission ou de sortie d'air sont bouchées.
- La ventilation interne est génée par une accumulation de poussière et de peluches.
- Le ventilateur cale.
Remarque: Si le disjoncteur se déclenché et que le ventilateur continue à fonctionner, le fonctionnement de l'appareil de chauffage peut s'en voir affecté. Auquel cas, arrêter immidiatement l'appareil et effectuer la procédure de réinitialisation indiquée ci-dessous.
Procedure de réinitialisation des découpes
Etabir la cause et éliminer.
Suivez les étapes ci-dessous pour réinitialiser les découvertes
- Debranche l'alimentation.
- Passer le petit tournevis à tête plate dans le panneau d'entrée/ sortie d'air, B' du côté du bouton (voir, g' sur la Fig. 14) en évitant tout contact avec l'élement (voir, e'sur la Fig. 14).
- Appuyez sur le bouton de réinitialisation dans le sens indiqué sur la Fig. 14 pour réinitialiser la découpe.. (Clics de découpe lors de la réinitialisation)
- Retirez soigneusement le tournevis.
- Activez l'alimentation.
Si la découpe continue à fonctionner par intermittence, le chauffe doit être éteint et un agent de service contacté.
Entretien
AVERTISSEMENT - Mettre l'appareil de chauff age hors tension avant toute opération d'entretien.
Ce produit ne nécessite aucun entretien. Toutefois, en cas d'utilisation dans un environnement très poussiereux, il peut être nécessaire de nettoyer régulièrement la grille d'entrée d'air située à l'arrière.
Recyclage
Pour les produits électriques vendus au sein de l'Union Européenne.
Les produits électriques ne doivent pas être mis au rebut avec les déchets menagers lorsqu'ils arrivent en fin de vie. Les recycler dans les endroits prévus à cet effet.
Contacter l'administration locale ou le revendeur pour connaître la procédure de recyclage en vigueur dans le pays d'utilisation.
Nettoyage
AVERTISSEMENT - TOUJOURS COUPER L'ALIMENTATION avant de nettoyer l'appareil de chauff age.
Ne pas utiliser de détergent, de produit abrasif ou tout produit de polissage sur l'appareil de chauff age.
L'aspect extérieur de l'appareil peut être entretenu en essuyant ce dernier de temps à autre avec un chiffon humide ; pour éliminer les taches, appliquer une solution légèrement savonnue à l'aide d'un torchon et essuyer. Faire preuve de prudence pour empêcher toute humidité de pénétrer dans le produit.
Éviter toute accumulation de poussières ou de peluches à l'intérieur de l'appareil de chauffage, car cela pourrait provoquer une surchauffe des éléments. Utiliser un aspirateur pour enlever les peluches.
Service après-vente
Pour solliciter le service après-vente ou se procurer des pièces détachées, contacter le vendeur du produit ou le service d'assistance du pays désiré au numéro indiqué sur le bon de garantie.
Ne pas nous returner un produit défectueux sans nous avoir averti au préalable car celui-ci risquerais de se perdre ou de subir des dommages durant le transport; le délài requis pour offrir un service satisfaissant à l'utilisateur en serait inévitablement affecté.
Conserver soigneusement la facture en guise de preuve d'achat.
