Tuotetyyppi	Sähköinen puhalluslämmitys (ilmaharja)
Merkki	Dimplex
Malli	AC45N
Virtalähde	230 V, vaatii vähintään 20 A kaksinapaisen kytkimen
Teho	4500 W (arvio mallin perusteella)
Asennus	Seinä- tai kattoasennus, vähimmäiskorkeus 1,8 m lattiasta
Käyttötilat	Vain tuuletus (I), keskitaso lämmitys (I+●), maksimi lämmitys (I+●+●)
Hallinta	Manuaaliset kytkimet
Turvallisuus	Lämpökatkaisin, ylikuumenemissuoja, ohjeet lapsille ja heikossa asemassa oleville henkilöille
Puhdistus	Kostea liina ulkopinnalle, imuri ilmanottoritilöille
Huolto	Ei erillistä huoltoa, paitsi ritilöiden puhdistus pölyisissä ympäristöissä
Materiaali	Metalli (todennäköisesti teräs)
Kierrätys	Älä hävitä talousjätteen mukana, vie SER-keräyspisteeseen
Varaosat	Saatavissa asiakaspalvelulta
Takuu	Lain mukainen, säilytä kuitti

Usein kysytyt kysymykset - AC45N DIMPLEX

Kuinka asennan Dimplex AC45N -laitteen?

Laite on asennettava ammattitaitoisen sähköasentajan toimesta. Kiinnitä seinä- tai kattoteline vähintään 1,8 m korkeudelle lattiasta. Käytä mukana tulleita tulppia umpinaisille seinille. Kytke virtalähde vähintään 20 A kaksinapaisen kytkimen kautta. Varmista, ettei ilmanotto- ja poistoritilät ole tukossa.

Kuinka puhdistan Dimplex AC45N -laitteen?

Ennen puhdistusta irrota laite verkosta. Pyyhi ulkopinta kostealla liinalla (ei hankaavia pesuaineita). Käytä imuria pölyn ja nukan poistamiseksi takana olevista ilmanottoritilöistä.

Mitä tehdä, jos laite ei enää lämmitä?

Tarkista ensin, ettei lämpökatkaisin ole lauennut (tuuletin pyörii, mutta ei lämpöä). Noudata palautustoimenpidettä: irrota pistoke, työnnä ruuvimeisseli tulo/poisto-paneelin koloon, paina palautuspainiketta naksahdukseen asti. Kytke takaisin. Jos ongelma jatkuu, ota yhteys asiakaspalveluun.

Voiko laitetta käyttää kylpyhuoneessa?

Kyllä, mutta se on asennettava niin, ettei yksikään osa ole kylpyammetta tai lattialle kiinnitettyä suihkua käyttävän henkilön ulottuvilla. Erotuskytkin on asennettava huoneen ulkopuolelle.

Mikä on Dimplex AC45N -laitteen teho?

Maksimiteho on noin 4500 W, kolmella tasolla: vain tuuletus (I), keskilämmitys (I+●) ja maksimilämmitys (I+●+●).

Voinko käyttää laitetta lasten kanssa?

Alle 3-vuotiaat lapset on pidettävä poissa laitteen luota. 3–8-vuotiaat lapset saavat vain kytkeä laitteen päälle/pois valvonnassa. Älä koskaan anna lasten puhdistaa tai säätää laitetta. Varo kuumia pintoja.

Kuinka lämpökatkaisin palautetaan?

Irrota laite verkosta. Työnnä pieni litteäpäinen ruuvimeisseli ilman tulo/poisto-paneelin aukkoon (painikkeen puolella) koskettamatta lämmityselementtiä. Paina palautuspainiketta, kunnes kuulet naksahduksen. Poista ruuvimeisseli ja kytke laite takaisin.

Onko Dimplex AC45N yhteensopiva kaukosäätimen kanssa?

Ei, AC45N-mallissa ei ole kaukosäädintä. Vain AC3RN- ja AC6RN-mallit on varustettu sellaisella. Ohjaus tapahtuu manuaalisilla kytkimillä.

Mistä löydän varaosia Dimplex AC45N -laitteelle?

Ota yhteyttä myyjään tai Dimplexin maakohtaiseen asiakaspalveluun. Älä palauta viallista tuotetta ottamatta ensin yhteyttä. Säilytä kuitti ostotodistuksena.

Mitkä ovat tärkeitä turvallisuusohjeita?

Älä koskaan peitä laitetta ylikuumenemisen estämiseksi. Varmista, että laite on maadoitettu. Irrota pistoke ennen huoltoa. Älä käytä laitetta hyvin pölyisissä paikoissa. Noudata vähimmäisasennuskorkeutta 1,8 m.

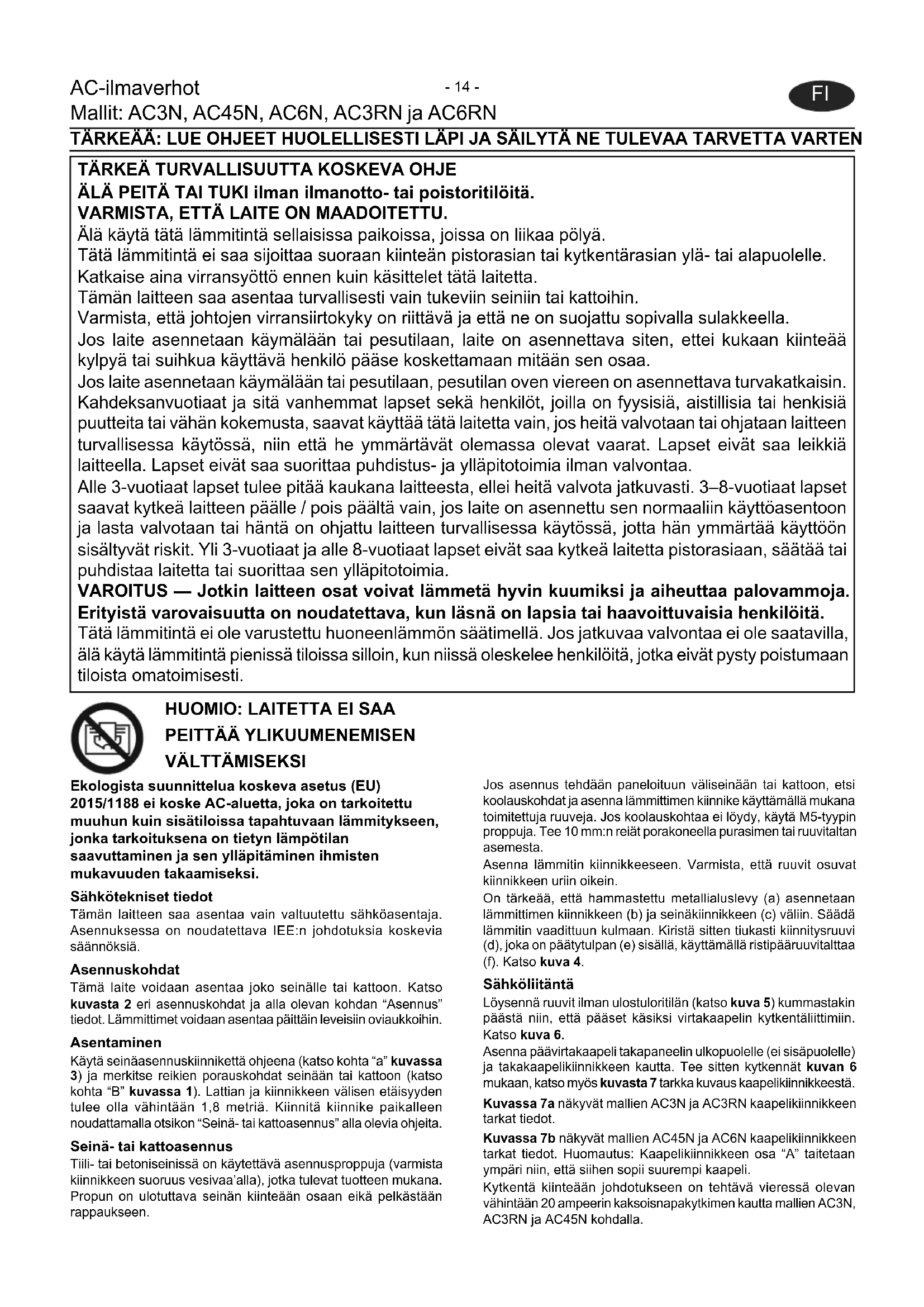

KÄYTTÖOHJE AC45N DIMPLEX

ÄLÄ PEITÄ TAI TUKI ilman ilmanotto- tai poistoritilöita.

VARMISTA, ETTÄ LAITE ON MAADOITETTU.

Älä käytä tata lammitinta sellaisissa paikoissa, joissa on liikaa polyä.

Tata lammitinte ei saa sjoittaa suoraan kiintean pistorasian tai kytkentarasian yla- tai alapuolle.

Katkaise aina virransyöttö ennen kuin käsittelet tata laitetta.

Tämān laitteen saa asentaa turvallisesti vain tukeviin seiniin tai kattoihin.

Varmista, etta johtoen virransiirtokyky on riittäva ja etta ne on suojattu sopivalla sulakkeella.

Jos laite asennetaan kaymälään tai pesutilaan, laite on asennettava siten, ettei kukaan kiinteäkylpyä tai suihkua kayttäv henkilo paase kossettamaan mitään sen osaa.

Jos laite asennetaan käymälään tai pesutilan, pesutilan oven viereen on asennettava turvakatkaisin. Kahdeksanvuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyssiä, aistillisiaa tai henkisiä puutteita tai vähän kokemusta, saavat käytä tātā laitetta vain, jos heita valvotaan tai ohjataan laitteen turvallisessa käytössä, niin etta he ymmärätvät olemassa olevat vaarat. Lapset eivät saa leikkä laitteella. Lapset eivät saa suorittaa puhdistus- ja yllapitotoimia ilman valvontaa.

Alle 3-vuotiaat lapset tulee pitäa kaukana laitteesta, elleiheitä valvota jatkuvasti. 3-8-vuotiaat lapset saavat kytkeä laitteen paalle /pois pälta vain,Jos laite on asennettu sen normalaalin kayttöasentoon ja lasta valvotaan tai hantä on ohjattu laitteen turvallissessa kaytossä, jotta han ymmartaa kayttöön sisaltyvat riskit. Yli 3-vuotiaat ja alle 8-vuotiaat lapset eivat saa kytkeä laitetta pistorasiaan, sättaa tai puhdistaa laitetta tai suorittaa sen yllapitotoimia.

VAROITUS — Jotkin laitteen osat voivat lammetä hyvin kuumiki ja aiheuttaa palovammoja. Erityistä varovaisuutta on noudatettava, kun lasna on lapsia tai haavoittuvaisia henkiloitä.

Tata lammitintä ei ole varustetu huoneenlammon saatimellä. Jos jatkuvaa valvontaa ei ole saatatvilla, alä käytä lammitintä pienissä tiloissa silloin, kun niissä oleskelee henkilöitä, jotka eivät pysty poistumaan tiloista omatoimisesti.

Ekologista suunnittelua koskeva asetus (EU)

2015/1188 ei koske AC-aluetta, joka on tarkoitettu muuhun kuin sisatiloissa tapahtuvaan lammitykseen, jonka tarkoituksena on tietyn lampotilan saavuttaminen ja sen yllapitäminen ihmisten mukavuuden takaamiseksi.

Sähkötekniset tiedot

Täm laiteen saa asentaa vain valtuutetu sahköasentaja. Asennuksessa on noudatettava IEE:n johdotuksia koskevia säännöksiä.

Asennuskohdat

Tämä laite voidaan asentaa joko seinälte tai kattoon. Katso kuvasta 2 eri asennuskohdat ja alla olevan kohdan "Asennus" tiedot. Lammittimet voidaan asentaa paittain leveisiin oviaukkoin.

Asentaminen

Käytä seinaasennuskiinnikettä ohjeena (katso kohta “a” kuvassa 3) ja merkitse reikien porauskohdat seinaan tai kattoon (katso kohta “B” kuvassa 1). Lattian ja kiinnikkeen valisen etäisyyden tulee olla vähintäan 1,8 metriä. Kiinnitä kiinnike paikalleen noudattamalla otsikon “Seinä- tai kattoasennus” alla olevia ohjeita.

Seinä- tai kattoasennus

Tilli- tai betoniseinissä on käytettäväsennusproppuja (varmista kiinnikkeen suorius vesivaa'alla), jotka tulevat tuotteen mukana. Propun on ulotuttava seinän kiinteäan osaan eika pelkästaan rappaukseen.

Jos asennus tehdäan paneloituun valiseinaan tai kattoon, etsi koolauskohdat ja asenna lammittimen kiinnike kayttamalla mukana toimitetuja ruuveja. Jos koolauskohtaa ei lodydy, kaytä M5-tyypin proppuja. Tee 10 mm:n reiat porakoneella purasimen tai ruuvitalan asemena.

Asenna lammitin kiinnikkeeseen. Varmista, etta ruuvit osuvat kiinnikkeen urin oikein.

On tärkeä, etta hammastetu metallialuslevy (a) asennetaan lammitinen kiinnikkeen (b) ja seinäkiinnikkeen (c) vällin. Säädä lammitin vaadittuun kulmaan. Kiristä sitten tiukasti kiinnitsruuvi (d), joka on paatyulpan (e) sisällä, käytämälä ristipäruuvitaltaa (f). Katso kuva 4.

Sahkoliitanta

Löysennä ruuvit ilman ulostuloritään (katso kuva 5) kummastakin päästä niin, etta paaset käsiki virtakaapelin kytkentälittimiin. Katso kuva 6.

Asenna pävärtakaapeli takapaneeelin ulkopuolele (ei sisäpuolelle) ja takakaapelikiinnikkeen kautta. Tee sitten kytkennät kuvan 6 mukaan, katso myös kuvasta 7 tarkka kuvaus kaipelikiinnikkeestä.

Kuvassa 7a nakyvat mallien AC3N ja AC3RN kaapelikiinnikkeen tarkat tiedot.

Kuvassa 7b nakyvat mallien AC45N ja AC6N kaepelikiinnikkeen tarkat tiedot. Huomautus: Kaepelikiinnikkeen osa "A" taitetaan ympari niin, etta sihen sopii suurempi kaepeli.

Kytkenta kiinteaa Johanotukseen on tehtav vieressa olevan vahintaa 20 ampeerin kaksoisnapaktykimen kautta mallien AC3N, AC3RN ja AC45N kohdalla.

Kytkenta kiinteaaon johdotukseen on tehtava vieress alevan vahintaan 30 ampeerin kaksoisnapakytkimen kautta mallin AC6N kohdalla. Napojen valisen etaisyden on oltava vahintaan 3mm Kiinnita lahtoritilata takaisin.

Varmista, etta ilmaverho on kiinnitetty kunnolla paikalleen ja että virtakaapeli on kunnolla kiinnitetty ennen laitteen käyttoa.

Käytö (mallit AC3N, AC45N ja AC6N)

Kytke lammittimeen sahkovirta.

Puhallin kytkeytyy kytkimestä, jossa on merkintä "I".

Valitse "I" ja pienemmat kytkimet, joissa on merkintä "●", tarpeen mukaan (katso kuva 9)

Asetukset - : Puhallin Paalle

I + : Puolilampo

I + + : Täysi lampö

Käytö (malli AC3RN ja AC6RN)

Kytke lammittmeen sahkovirta.

Valitse käsikäytö asettamalla kytkin asentoon "MAN".

Valitse etaohjaus asettamalla kytkin asentoon "AUTO".

Valitse haluamasi lampöteho käytämällä pienempä kytkimä, joissa on merkintä “●” (katso kuva 10).

Etäohjauksen käytto edellyttä, etta valitset ensin "AUTO". Lammitin voidaan nyt kytkea Paalle tai Pois paälta käytämällä etäohjausta (katso kuva 8).

Asetukset -

MAN : Puhallin Paälle

AUTO:Lammitin Paalle tai Pois paalta (kayttamalla etohjausta I /O)

MAN/AUTO + ● : Puolilampö

MAN + ● + ● : Täysi lampö

"AUTO"-tilassa oletuksena on "Pois päältä", jos etäohjausta ei käytetä.

HUOMAUTUS: Etäohjämen linkittämseen käytetän infrapunateknikkaa, Jonka toimintamatka on 8 metriä. Infrapunateknikan toiminta edellyttä visuaalisesti steetontä linjaa.

Jos etaohjaus ei enä toimi, kytke päävirta pois pälta vähintään 30 sekunnin ajaksi ja valitse käsikäytö valitsemalla "MAN".

Etäohjain (ainoastaan mali AC3RN ja AC6RN)

Aseta 2 kpl 1,5 voltin AAA-paristoa etahjaimen kaskiosaan.

Valitse lammittimen automaattoiminta "AUTO"-asennolla.

Kytke lammitin paalle painamalla I-painiketta, ja sommuta se O-painikkeella.

Jos lammitin ei toimi etaohjainta kayttamalla, tarkista ensin paristot. Tahtaa sitten etaohjain suoraan kohti lammitinta ja koeta uudestaan.

Kun etäohjainta ei käytetä, se voidaan asettaa mukana tulevaan seinatelineeseen (katso kuva 8). Mukana tulevat ruuvit ja proput seinatelineen kiinnitystä varten.

Tärkeitä tietoja paristoista

Hävitätvauvotavatparistot.

Havita paristot noudattaen asianmukaisia märäryksiä.

Kaikki paristot voivat vuotaa, jos eri paristotyyppejä käytetaan samaan aikaan, jos paristot asennetaan vaärin, jos kaikkia paristoja ei vaihdeta samaan aikaan, jos paristot havitetäan polttamalla tai jos yritetäan ladata sellainen paristo, jota ei ole tarkoitetu ladattavaksi.

Termostaattilampokatkaisut

Lammitysvastusten virransyöttkatakaistaan, jos esiintyy jokin seuraavista epanormaaleista tilanteista tai niiden yhdistelma.

1. Ilman tulo-tai lahtoritila on sukossa.
2. Sisäinen ilmanvaihto on huonoa polyn tai roskien kertymisen vuoksi.
3. Puhallin juniutuu.

Huomautus: Jos termostaattilampokatkaisin laukeaa, puhaltimen toiminta voi jatkua, joloin lammittinen toiminta heikkenee. Jos lammittinen toiminta heikkenee, kaannse heti pois paaltta, ja toimi seuraavien ohjeiden mukaan:

Pois leikattujen osien uudelleenasettamista koskeva toimenpide

Syyn märittäminen ja poistaminen.

Suorita alla olevat ohjeet pois leikattujen osien uudelleenasettamiseksi

1. Irrota virtälähde.
2. Vie pieni littea ruuvitalta ilman sisäantulo- tai poistumspaneelin B kautta poisleikatun osan painikepuolelle (katso kohta g kuvassa 14) välttäen kosketusta itse osan kanssa (katso kohta e kuvassa 14).
3. Aseta pois leikattu osa uudelleen painamalla nollauspainiketta kuvassa 14 osoitetussa suunnassa (pois leikattu osa napsahtaa, kun se asetetaan uudelleen).
4. Poista ruuvitalta varoen.
5. Kytke virtalähde paälle.

Jos bois leikattu osa toimii edelleen katkonaisesti, lammityslaite on kytkettava bois paalta ja on otettava yhteytt haultoteknikkoon.

Huolto

VAROITUS: Irrota lammittimen verkkjoho t o pistorasiasta ennen huoltotoimenpiteita.

Tämä laite on suunniteltu huoltovapaaksi. Erittäin polyisessä ympäristössä ilman ulostuloaukot taytyehka iaka ajoin kuitenkin harjata huolellisesti puhtaiksi.

Kierratys

Koskee EU-alueella myntyjä sahkolaitteita. Kun sahkolaitteen kaytloika on paattynyt, ala havitta sita kotitalousjatteen mukana. Kierrata laite mahdollisuksien mukaan. Saat lisatietoja kierratysmahdollusuksista paikallsilta viranomaisilta tai jalleenmyyjalta.

Puhdistus

VAROITUS: IRROTA LAITE AINA VIRTUALÄHTEESTÄ ennen puhdistusta.

Aä käytä lammittimen puhdistukseen pesuaineita, naarmuttavia puhdistusajuheita tai kiillotusaineita.

Laite voidaan pyyhkiä kostealla kankaalla. Tahrat voidaan irrottaa käytämällä mietoon puhdistusaineliuokseen kututtua kangasta. Pyyhi pinta lopuksi kuivaksi. Varo, ettei laitteen sisään päase konteutta.

Varmista, etta polya tai noyhtaa ei keräanny lammittimen sisalle, koska tamä saattaa aiheuttaa vastuksen ylikuumenemisen. Poista keräantynyt noyhtä polynimurilla.

Myynnin jälkeinen huolto

Jos tarvitet myynninjalkeistä palvelua tai varaosia, ota yhteys liikkeeseen, josta ostit laitteen, tai takuukortissa ilmoitettuun maakohtaiseen palvelunumeroon.

Älä palauta vialista tuotetta ensimmäiseksi meille, koska se saattaa kadota tai vahingoittua, ja palvelun saaminen viivästyä. Säilytä kuitti todisteena hankinnasta.
