| Tipo di prodotto | Riscaldamento elettrico a ventilazione (cortina d'aria) |
| Marca | Dimplex |
| Modello | AC45N |
| Alimentazione | 230 V, richiede un interruttore bipolare da 20 A minimo |
| Potenza | 4500 W (stima basata sul riferimento) |
| Installazione | A parete o soffitto, altezza minima di 1,8 m dal pavimento |
| Modalità di funzionamento | Solo ventilazione (I), riscaldamento medio (I+●), riscaldamento massimo (I+●+●) |
| Controllo | Interruttori manuali |
| Sicurezza | Interruttore termico, protezione contro il surriscaldamento, istruzioni per bambini e persone vulnerabili |
| Pulizia | Panno umido per l'esterno, aspirapolvere per le griglie di ingresso aria |
| Manutenzione | Nessuna manutenzione necessaria, tranne pulizia delle griglie in ambienti polverosi |
| Materiale | Metallo (probabilmente acciaio) |
| Riciclaggio | Non smaltire con i rifiuti domestici, depositare in un punto di raccolta RAEE |
| Pezzi di ricambio | Disponibili presso il servizio post-vendita |
| Garanzia | Conforme alla legislazione vigente, conservare la fattura |
Domande frequenti - AC45N DIMPLEX
Domande degli utenti su AC45N DIMPLEX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale AC45N - DIMPLEX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AC45N del marchio DIMPLEX.

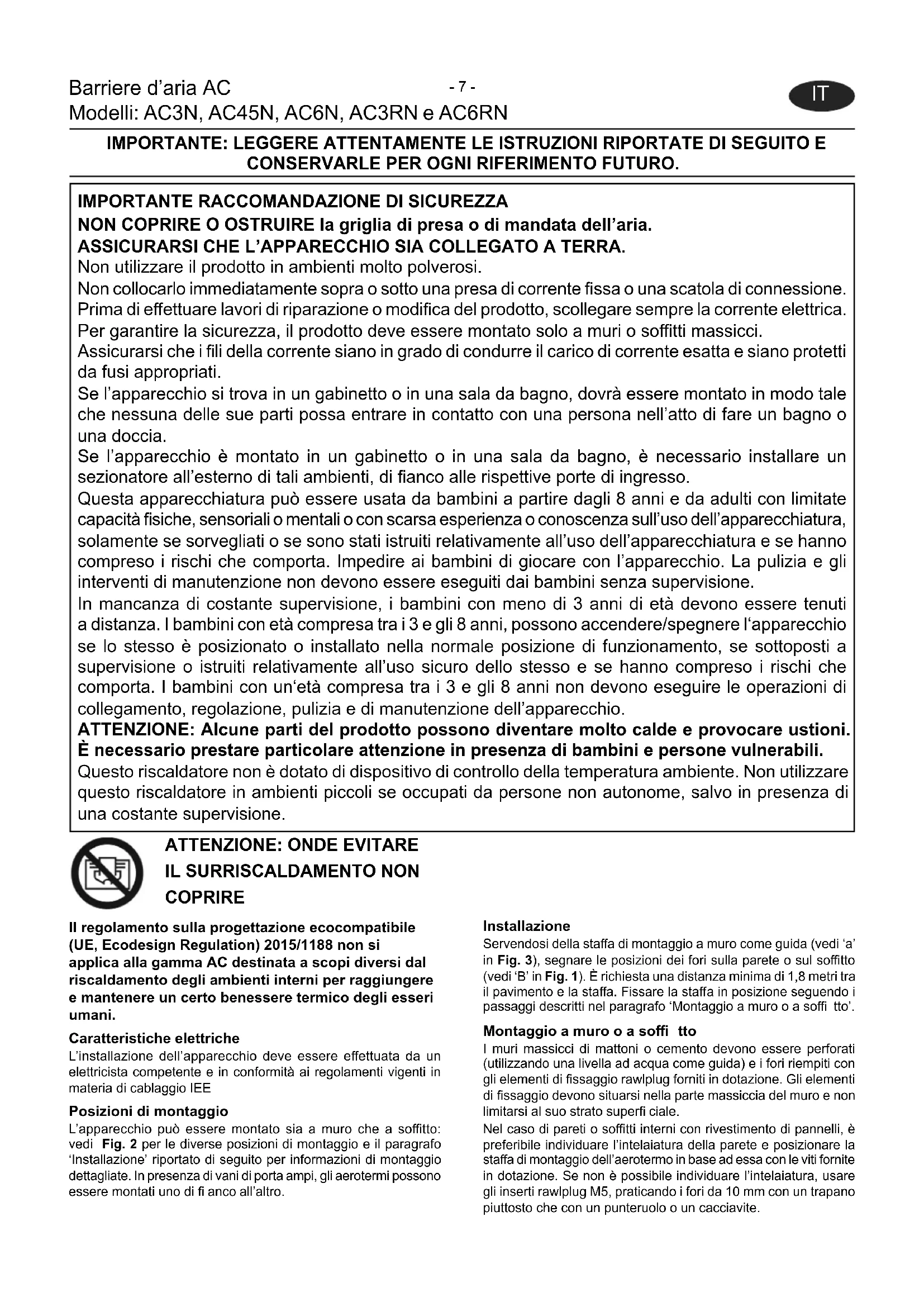

MANUALE UTENTE AC45N DIMPLEX
IMPORTANTE RACCOMANDAZIONE DI SICUREZZA
NON COPRIRE O OSTRUIRE la griglia di presa o di mandata dell'aria.
ASSICURARSI CHE L'APPARECCHIO SIA COLLEGATO A TERRA.
Non utilizzato il prodotto in ambienti molto polverosi.
Non collocarlo immediatamente sopra o sotto una presa di corrente fissa o una scatola di connessione.
Prima di effettuare lavori di riparazione o modifica del prodotto, scollegare sempre la corrente elettrica.
Per garantire la sicurezza, il prodotto deve essere montato solo a muri o soffitti massicci.
Assicurarsi che i fili della corrente siano in grado di condurre il carico di corrente esatta e siano protetti da fusi appropriati.
Se l'apparecchio si trova in un gabinetto o in una sala da bagno, dovrè essere montato in modo tale che nessuna delle sue parti possa entrare in contatto con una persona nell'atto di fare un bagno o una doccia.
Se l'apparecchio è montato in un gabinetto o in una sala da bagno, è necessario installare un sezonatore all'esterno di tali ambienti, di fianco alle rispettive porte di ingressso.
Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi che comporta. Impedire ai bambini di giocare con l'apparecchio. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambinienza supervisione.
In mancanza di costante supervisione, i bambini con meno di 3 anni di età devono essere tenuti a distance. I bambini con è compresa tra i 3 e gli 8 anni, possono accendere/spagnere l'apparecchio se lo stesso è posizionato o installato nella normale posizione di funzionamento, se sottoposti a supervisione o struiti relativamente all'uso sicuro dello stesso e se hanno compreso i rischi che comporta. I bambini con un'è compresa tra i 3 e gli 8 anni non devono eseguire le operazioni di collegamento, regolazione, pulizia e di manutenzione dell'apparecchio.
ATTENZIONE: Alcune parti del prodotto possono divertare molto calde e provocare usstioni. É necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.
Questo riscaldatore non è dotato di dispositivo di controllo della temperatura ambiente. Non utilizzato. Questo riscaldatore in ambienti piccoli se occupati da persone non autonome, salvo in presenza di una costante supervisione.
ATTENZIONE: ONDE EVITARE IL SURRISCALDAMENTO NON COPRIRE
Il regolamento sulla progettazione ecocompatibile (UE, Ecodesign Regulation) 2015/1188 non si applica alla gamma AC destinata a scopi diversi dal riscaldamento degli ambienti interni per raggiungere e mantenere un dato benessere termico degli esseri umani.
Caratteristiche elettriche
L'installazione dell'apparecchio deve essere effettuata da un elettricista competente e in conformità ai regolamenti vigenti in materia di cablaggio IEE
Posizioni di montaggio
L'apparecchio può essere montato sua muro che a soffitto: vedi Fig. 2 per le diverse posizioni di montaggio e il paragrafo 'Installazione' riportato di seguito per informazioni di montaggio dettagliate. In presenza di vani di porta ampi, gli aerotermi sono nelle montati uno di fi anco all'alto.
Installazione
Servendosi della staffa di montaggio a muro come guida (vedi 'a' in Fig. 3), segnare le posizioni dei fori sulla parete o sul soffitto (vedi 'B' in Fig. 1). è richiesta una distance minima di 1,8 metri tra il pavimento e la staffa. Fissare la staffa in posizione seguito i passaggi descritti nel paragrafo 'Montaggio a muro o a soffitto'.
Montaggio a muro o a soffi tto
I muri massicci di mattoni o cemento devono essere perforati (utilizzando una livella ad acqua come guida) e i fori riempiti con gli elementi di fissaggio rawplug forniti in dotazione. Gli elementi di fissaggio devono situarsi nella parte massiccia del muro e non limitarsi al suo strato superficie.
Nel caso di pareti o soffitti interni con rivestimento di pannelli, è preferibile individuare l'intelaiatura della parete e posizionare la staffa di montaggio dell' aerotermo in base adessa con le viti fornite in dotazione. Se non è possible individuare l'intelaiatura, usare gli inserti rawplug M5, praticando i fori da 10 mm con un trapano piuttosto che con un punteruolo o un cacciavite.
Posizione l'airotermo sulla staffa di montaggio accertandosi che le viti pozi siano completeness inserte nelle fissure della staffa. è importante che la rondella dentellata in metallo (a) si trovi tra la staffa di sostegno dell'airotermo (b) e la staffa di montaggio a muro (c). Regolare l'airotermo sull'angolo richiesto, quando serrare saldamente la vite di fissaggio (d) dentro il cappuccio terminale (e) con un cacciavite con punta a croce (f) come migliorato in Fig. 4.
Collegamento elettrico
Svitare la vite su ciascun lato della griglia di mandata dell'aria (vedi Fig. 5) per accedere ai terminali e collegare il cavo dell'alimentazione (vedi Fig. 6).
Posare il cavo dell'alimentazione di rete lungo l'esterno del pannello posteriore (non all'interno) e inserirlo nel fermacavo posteriore, quindi eseguire il collegamento come lostrato in Fig. 6 (vedi andere Fig. 7 per rappresentazioni dettagliate del fermacavo).
La Fig. 7a在哪进行的？
La Fig. 7b在哪 in dettaglio il fermacavo nei modelli AC45N e AC6N. Nota: la parte 'A' del fermacavo è capovolta per ricevere un cavo più grande.
Nei modelli AC3N, AC3RN e AC45N, il collegamento al cablaggio fi sso deve essere seguito mediante un interrottore bipolarare adiacente di minimo 20 amp.
Nel modello AC6N, il collegamento al cablaggio fisso deve essere eseguito mediante un interrottore bipolare adiacente di minimo 30 amp con una separazione minima di 3mm per ciascun polo. Rimettere in sede la griglia di mandata dell'aria.
Prima della messa in funzione dell'apparecchio, verificare che la barriere d'aria sia fissata saldamente in posizione e che i cavi elettrici siano agganciati correttamente.
Funzionamento (modelli AC3N, AC45N e AC6N)
Collegare I' aerotermo alla corrente elettrica.
L'interruttore contrassegnato con 'I' aziona il ventilatore.
Selezionare I' e gli interrupttori più piccoli contrassegnati con ' come richiesto (vedi Fig. 9)
Impostazioni - Ventilatore
I + Calore medio
I + + : Calore massimo
Funzionamento (modello AC3RN e AC6RN)
Collegare I' aerotermo alla corrente elettrica.
Selezionare la posizione 'MAN' per il funzionamento manuale.
Selezionare la posizione 'AUTO' per il funzionamento con il telecomando.
Selezionare l'emissione di calore desiderata mediate gli interruptori più piccoli contrassegnati con (vedi Fig. 10).
Per usare il telecomando, è necessario selezionare prima 'AUTO'. L' aerotermo più ora essere acceso o spento mediante il telecomando (vedi Fig. 8).
Impostazioni -
MAN / AUTO + ● + ● : Calore massimo
Quando il telecomando non è in uso, l'impostazione 'AUTO' è automaticamente disattivata.
NOTA: il collegamento con il telecomando è a raggi infrarossi e la sua portata è di 8 m.
Se il telecomando perde il collegamento, scollegare l'alimentazione elettrica per almeno 30 secondi e selezionare 'MAN' per il funzionamento manuale.
Telecomando (solo modello AC3RN e AC6RN)
Inserire 2 batterie AAA da 1,5 volt nel ricevitore del telecomando. Impostare I' aerotermo su AUTO' per il funzionamento automatico. Premere il pulsante I per attivare I' aerotermo e il pulsante O per spegnerlo.
Se l'acrotermo non si accende con il telecomando, controllare le batterie e quindi suntare il telecomando direttamente verso l'acrotermo per accenderlo.
Il telecomando più essere riposto nella custodia da montare a muro fornita in dotazione (vedi Fig. 8). Anche le viti e gli elementi di fissaggio rawplug necessari per il montaggio sono forniti con il prodotto.
Informazioni importanti sulla batteria
In caso di perdite, eliminare le batterie.
Per lo smaltimento delle batterie,fare riferimento alle norme ambientali locali. L'eventuale uso di batterie di tipi diversi, l'installazione errata, la mancata sostituzione di tutte le batterie allo stesso tempo, il contatto con il fuoco o il tentativo di ricaricare batterie non ricaricabili possono causare perdite di elettrolito.
Interruttori di sicurezza termici
L'alimentazione elettrica degli elementi di riscaldamento viene automaticamente interrotta qualora si verificchi uno o più dei seguenti casi:
- Le griglie di ingresso ouscita dell'aria sono ostruite.
- La ventilazione interna è impedita da un accumulo di polvere e lanugine.
- Il ventilatore si arresta.
Note: il ventilatore potrebbe continuare a funzionare malgrado l'entrata in funzione dell'interruttore di sicurezza, comprometterndo le prestazioni dell'aerotermo. Se ciò si verifica, spagnere immediatamente l'unità e seguire la procedura di reimpostazione riportata di seguito.
Procedura per la reimpostazione delle interruzioni
acceso Stabilire la causa ed eliminarla.
Seguire i passaggi sottostanti per ripristinare il funzionamento.
dopo le interruzioni
- Scollegare l'alimentazione.
- Passare un piccolo cacciavite a testa piatta attraverso il pannello di ingresso/uscita dell'aria, B^ sul lato del pulsante di interruzione (vedere, g^ in Fig. 14) evitando il contatto con I'elemento (vedere, e^ in Fig. 14).
- Premere il pulsante di ripristino nella direzione migliorata in Fig. 14 per ripristinare dopo l'interruzione. (Si sente un click dopo il ripristino)
- Rimuovere prudentamente il cacciavite.
- Ricollegare l'alimentazione.
Se l'interruzione continua a verifi carsi a intermittenza, spegnere il riscaldatore e contattare un addetto all'assistenza.
Manutenzione
AVVERTENZA: prima di eseguire lavori di manutenzione, scollegare l'apparecchio alla presa di alimentazione.
Questo prodotto è stato progettato in modo tale da non richiedere interventi di manutenzione. Se l'apparecchio viene utilizzato in un ambiente extremamente polveroso, sare necessario spazzolare la griglia di presa dell'aria con regolarità e accuratezza.
Riciclaggio
Prodotti elettrici venduti nell'ambito della Comunità Europea.
Quando i prodotti elettrici non sono piùutilizzabili, non possono essere smaltiti assieme ai normali rifiuti domestici, bensi in apposite discariche. Per informazioni
sui servizi di riciclaggio locali, rivolgersi all'amministrazione locale o al proprio rivenditore di fi ducia.
Pulizia
AVVERTENZA: SCOLLEGARE SEMPRE L'ALIMENTAZIONE ELETTRICA prima di pulire l'aerotermo.
Non usare detergenti, polveri abrasive o lucido di alcun tipo sull'unità.
Per tenere pulite le unità, è sufficiente passarvi sopra di tanto in tanto un panno inumidito; per rimuovere possibili macchie, strofinare la superficie con un panno bagnato in una soluzione di acqua e poco sapone, quando asciugare. è necessario evitare di far colare liquidi di alcun genere all'interno del prodotto.
Assicurarsi che polvere e lanugine non si accumulino nell'unità per evitare che gli elementi riscaldanti si surriscaldino. Utilizzato un aspirapolvere per rimuovere la lanugine accumulata.
Servizio di assistenza clienti
Per l'assistenza post-vendita o per l'acquisto di parti, rivolgersi al proprio rivenditore o al numero dell'assistenza del proprio paese indicate sulla garanzia.
Non restituire un prodotto difettoso perché aver prima contattato l'assistenza, onde evitare la perdita o il danneggiamento dello stesso e la consequente impossibilità di fornire al cliente un servizio soddisfacente.
Conservare la ricevuta come prova d'acquisto.
