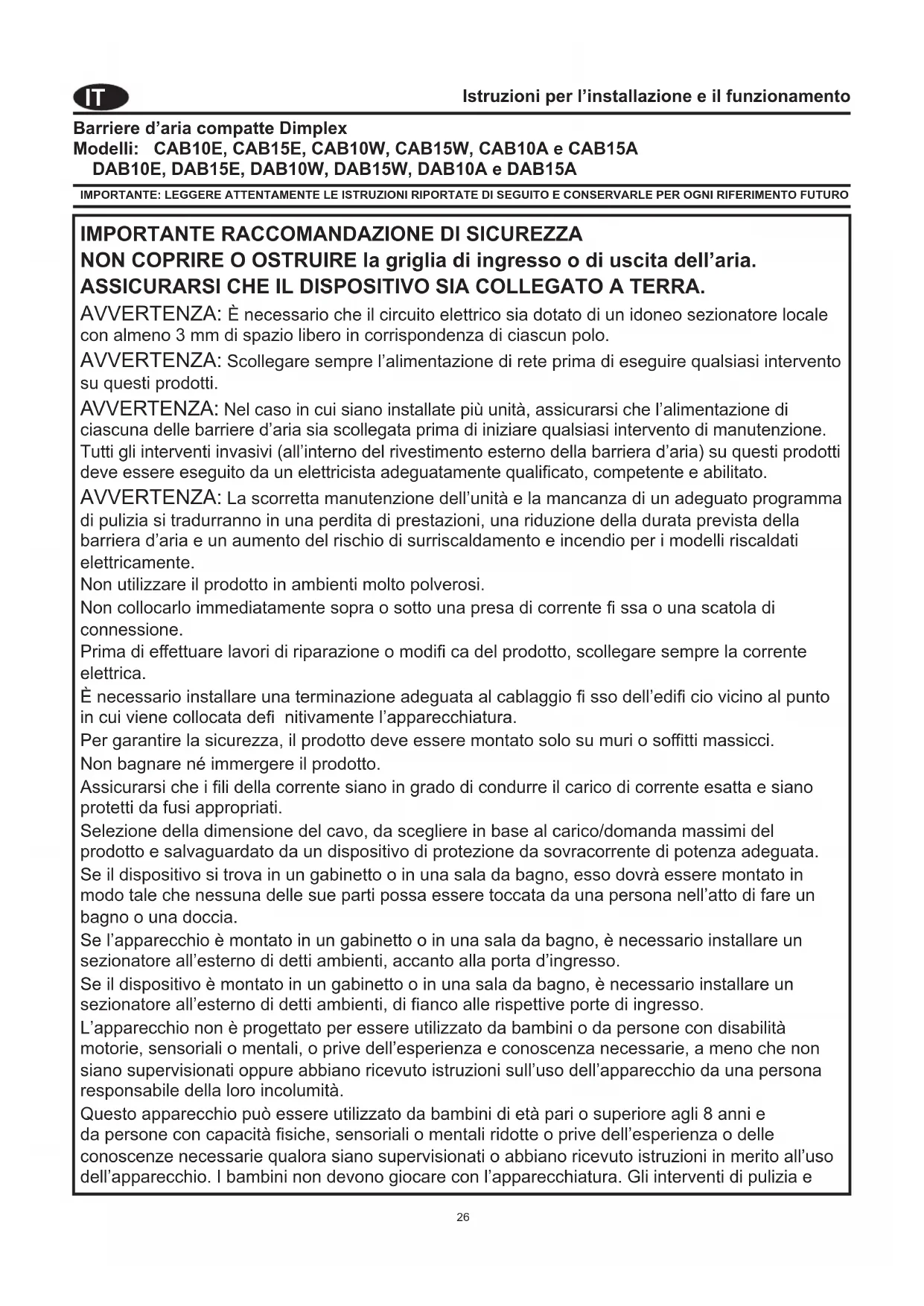

MANUALE UTENTE CAB10A DIMPLEX

IMPORTANTE RACCOMANDAZIONE DI SICUREZZA

NON COPRIRE O OSTRUIRE la griglia di ingresso o di uscita dell'aria. ASSICURARSI CHE IL DISPOSITIVO SIA COLLEGATO A TERRA.

AVVERTENZA: è necessario che il circuito elettrico sia dotato di un idoneo sezionatore locale con almeno 3 mm di spazio libero in corrispondenza di ciascun polo.

AVVERTENZA: Scollegare sempre l'alimentazione di rete prima di eseguire qualsiasi intervento su quosti prodotti.

AVVERTENZA: Nel caso in cui siano installate più unità, assicurarsi che l'alimentazione di ciascuna delle barriere d'aria sia scollegata prima di iniziare qualsiasi intervento di manutenzione. Tutti gli interventi invasivi (all'interno del rivestimento esterno della barriera d'aria) su quosti prodotti deve essere eseguito da un elettricista adeguatamente qualificato, competente eabilitato.

AVVERTENZA: La scorretta manutenzione dell'unità e la mancanza di un adeguato programma di pulizia si tradurranno in una perdita di prestazioni, una riduzione della durata prevista della barriere d'aria e un aumento del rischio di surriscaldamento e incendio per i modelli riscaldati elettricamente.

Non utilizzato il prodotto in ambienti molto polverosi.

Non collocarlo immediatamente sopra o sotto una presa di corrente fi ssa o una scatola di connessione.

Prima di effettuare lavori di riparazione o modifi ca del prodotto, scollegare sempre la corrente elettrica.

È necessario installare una terminazione adeguata al cablaggio fi sso dell'edifi cio vicino al punto in cui viene collocata defi nitivamente l'apparecchiatura.

Per garantire la sicurezza, il prodotto deve essere montato solo su muri o soffitti massicci.

Non bagnare né immergere il prodotto.

Assicurarsi che i fili della corrente siano in grado di condurre il carico di corrente esatta e siano protetti da fusi appropriati.

Selezione della dimensione del cavo, da scegliere in base al carico/domanda massimi del prodotto e salvaguardato da un dispositivo di protezione da sovracorrente di potenza adeguata.

Se il disposativo si trovava in un gabinetto o in una sala da bagno,esso dovrè essere montato in modo tale che nessuna delle sue parti possa essere toccata da una persona nell'atto di fare un bagno o una doccia.

Se l'apparecchio è montato in un gabinetto o in una sala da bagno, è necessario installare un sezonatore all'esterno di detti ambienti, accanto alla porta d'ingresso.

Se il disposativo è montato in un gabinetto o in una sala da bagno, è necessario installare un sezonatore all'esterno di detti ambienti, di fianco alle rispettive porte di ingresso.

L'apparecchio non è progettato per essere utilizzato da bambini o da persona con disabilità motorie, sensoriali o mentali, o prive dell'esperienza e conoscenza necessarie, a meno che non siano supervisionati oppure abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsable della loro incolumità.

Questo apparecchio può essere utilizzato da bambini di età pari o superioreagli 8 anni e da persona con capacità fisiche, sensoriali o mentali ridotte o privile dell'esperienza o delle conoscenze necessarie qualora siano supervisionati o abbiano ricevuto istruzioni in merito all'uso dell'apparecchio. I bambini non devono giocare con l'apparecchiatura. Gli interventi di pulizia e

manutenzione non devono essere eseguiti da bambini in assenza di supervisione.

I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchiatura, a meno che non siano costamente sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni possono soltanto accendere/spegnere l'apparecchiatura se questa è collocata o installata nella posizione di esercizio prevista, a condizione che siano supervisionati o siano stati istruiti sull'uso sicuro dell'apparecchiatura e siano consapevoli dei pericoli connessi. I bambini di età compresa fra i 3 e gli 8 anni non devono collegare, regolare e pulire l'apparecchiatura o eseguire gli interventi di manutenzione effettuabili dall'utente.

ATTENZIONE - Alcune parti di quello prodotto possono divertare molto calde e causare usioni. è necessario prestare particolare attenzione in caso di presenza di bambini o persone vulnerabili.

AVVERTENZA: Questo riscaldatore non è dotato di un dispositivo per il controllo della temperature ambiente.

Non utilizzare il prodotto in stanze piccole occupe da persone non in grado di evacuire il locale, a meno che non siano costamente supervisionate.

AVVERTENZA: Isolare l'alimentazione elettrica di TUTTE le unità modulari collegate durante gli interventi di manutenzione.

ISPEZIONE

La Frequenza degli interventi di pulizia dipende dall'ambiente in cui è stata installata la barriere d'aria. Come minimo, Dimplex raccomanda un'ispezione settimanale per garantire che non visiano sostanziali accumuli di polvere o sporco che possano ridurre le prestazioni della barriere d'aria e causare odori sgradevoli. Se durante l'ispezione si riscontra la presenza di oggetti estranei che potrebbero cusare danni alla ventola, al rotore o ai componenti, tali oggetti devono essere rimossi.

L'aspetto esterno della barriere d'aria cui è sere conservato pulendo anni tanto la superficie con un panno umido. Per eliminare le macchie, passare un panno imbevuto con acqua e un po'di sapone e asciugare la superficie. Evitare che l'umidità penetr nel prodotto.

1. L'interno della barriera d'aria deve essere pulito almeno una volta ogni 3 mesi, o più frequentlymente se l'ispezione settimanale ne evidenzia la necessità. Per pulire il prodotto, rimuovere le griglie di ingresso dell'aria attenendosi alla segunte procedura:

a. Utilizzando un cacciavite a testa piatta, allentare entrambhe le viti della griglia di uscita dell'aria per rimuovere la griglia (vedi "x" in Fig. 4)
b. Utilizzando un cacciavite a croce, estrarre le tre viti M4 per rimuovere il pannello inferiore (vedi "z" in Fig. 4)
c. Individuare e rimuovere le due viti M4 posizionate dietro le griglie di ingresso dell'aria sui lati inferiori sinistro e destro (fi ssate ai tappi terminali)
d. Ruotare ed estrarre la griglia di ingresso dell'aria per esporre gli elementi riscaldanti

1. Una volta raggiunto il blocco del riscaldatore, l'unità peut essere pulita utilizzando un aspirapolvere con un accessorio a spazzola, facendo attenzione a non manomettere o danneggiare il cablaggio interno o gli interrupttori di sicurezza termici. Una volta pulito il blocco dell'unità, rimontare la griglia di ingresso dell'aria prima di riaccendere la barriere d'aria.

2. Si noti che i motori non richiedono alcuna lubrificazione aggiantiva.

Elettricità

L'installazione del dispositivo deve essere effettuata da un elettricista competente e in conformità ai regolamenti vigenti in materia di cablaggio IEE.

Posizioni di montaggio

Il disposativo può essere montato sua muro che a soffi tto: vedi la Fig. 3 per le diverse posizioni e lesezioni relative al montaggio riportate di seguito per informazioni di montaggio dettagliate.

É richiesta una distanza minima di 100 mm tra la cima del dispositivo e il soffi tto (vedi 'a' in Fig. 1); inoltre, la distanza tra il fondo del dispositivo e la cima della porta deve essere minore possibile (vedi 'b' in Fig. 1).

È richiesta una distanza minima di 500 mm nella parte anteriore del riscaldatore ed eventuali superfici che potrebbero causare ostruzioni.

Se montato orizzontalmente, l'apparecchio non deve essere montato a meno di 1,8 m dal pavimento.

Questo apparecchio non delve essere completeness racchioso.

L'unità deve essere installata in un'area in cui il flusso d'aria all'interno e all'esterno dell'apparecchio non sia ostruito.

Modelli

Modello Calore emesso kW	Corrente elettrica	Carico elettricità A	Peso KG	Max altezza d'installazione M
TEMPERATURA AMBIENTE/BASSE TEMPERATURE
CAB10An a220-240V~1PN0.315.52.7
CAB15A	n/a	220-240V	~1PN	0.5
DAB10A	n/a	220-240V	~1PN	1.5
DAB15A	n/a	220-240V	~1PN	2.3
RISCALDAMENTO AD ELETTRICITÀ
CAB10E	4.5 / 9.0	380-415V ~3PN	14	20.5
CAB15E	6.75 / 13.5	380-415V ~3PN	20	29
DAB10E	6.0 / 12.0	380-415V ~3PN	18	26.5
DAB15E	9.0 / 18.0	380-415V ~3PN	27	35
RISCALDAMENTO AD ACQUA (a 82/71 °C - LPHW)**
CAB10W	9.0220-240V~1PN0.317.72.7
CAB15W	13.5	220-240V ~1PN	0.5	24.6
DAB10W	12.0	220-240V ~1PN	1.5	24.7
DAB15W	18.0	220-240V ~1PN	2.3	31.9

Montaggio a muro

Servendosi della staffa di montaggio a muro come guida (vedi Fig. 2), segnare le posizioni dei fori sulla parete (è richiesta una distanza minima di 2 metri tra il pavimento e il fondo della staffa). Collocare la staffa in modo che il velo d'aria in uscita alla barriere installata sia il più vicino possibile alla cima della porta, restando al contempo libero da ostruzioni.

I muri massicci di mattoni o cemento devono essere trapanati (utilizzando una livella ad acqua come guida - vedi 'x' in Fig. 2 - per assicurarsi che la staffa sia perfettamente orizzontale) e dotati di elementi di fissaggio "rawplug" n. 8. L'elemento di fissaggio deve situarsi nella

parte massiccia del muro e non limitarsi al suo strato superficiale.

Nel caso in cui il montaggio avvenga su pareti a pannelli, la staffa deve essere attaccata ai montanti sottostanti, mediente viti da legno n. 8 o metodi di fissaggio alternativi ugualmente sicuri.

Una volta montata la staffa a muro, è possible agganciare la barriera d'aria come migliorato in Fig. 3a.

Montaggio a soffitto

Utilizzato inserti filettati nel pannello superiore della barriere d'aria, è possibile montare il prodotto a soffi tto con l'impiego di un'idonea asta di acciaio filettata M8 o supporti similii suffi cientsamente resistenti (vedi Fig. 3b).

Montaggio vertical

Quando si montano le unità CAB verticalmente,utilizzare il kit di montaggio CABVM1.

Piu unita

Quando si collegano insieme più unità,utilizzare il kit CABM1.

Connessione eletrica

Tutti i prodotti sono dotati di un comando a microprocessor. Le connessioni alla corrente elettrica e ai comandi vanno eseguite come migliorato in Fig. 6. É necessario che il circuito elettrico sia dotato di un idoneo sezonatore locale con almeno 3mm di spazio libero in corrispondenza di ciascun polo.

Per accedere alle connessioni elettriche, rimuovere le griglie di scarico ("x" e "y" nella figura 4) rilasciendo la chiusura rapida e apporre le cerniere allo stampo come indicato. Rimuovere il pannello inferiore ("z" nella figura 4) e la piastra di pressione ("w" nella figura 4).

Tutti i modelli con riscaldamento elettrico - Dopo aver apietto un preforo nel pannello superiore, insertirvi un cavo elettrico appropriato (vedi 'a' in Fig. 6A), protetto da una guarnizione (non in dotazione) in corrispondenza del pannello superiore, e collegarlo alla morsettiera (vedi 'b' in Fig. 6A).

Per i modelli riscaldati ad acqua e a temperatura ambiente - Dopo aver aperto un preforo nel pannello superiore, insertirvi un cavo elettrico appropriato (v. 'a' in Fig. 6B), protetto da una guarnizione (non in dotazione) in corrispondenza del pannello superiore e collegarlo alla PCB (v. 'b' in Fig. 6B).

Per tutti i modelli - Allo stesso modo è possibile insere nel pannello superiore un cavo idoneo (CAT5 o equivalente) per un pannello interruptori (kit rif. CABC5 per modelli riscaldati a elettricità o CABC6 per modelli riscaldati ad acqua/a temperatura ambiente) e collegarlo al circuito stampato come molto nelle Figg. 6A e 6B. Se l'unità delve essere azionata assieme a un interruptore a porta, un interruptore normalmente aperto o normalmente chiuso delve essere cablato come ilustrato nelle figure 7 e 8 (a seconda dell'applicazione).

Note: Se si usa un interruptore a porta, è necessario un ulteriore cavo a due conduttori (bassa tensione) fra l'interruttore a porta e le barriere d'aria.

Se l'unità viene collegata a un Building Energy Management System (BEMS -SYSTEMA di gestione delle prestazioni energetiche di un edificio) i collegamenti

devono essere effettuati comeillustrato nelle Figg. 7 e 8 (a seconda dei modelli). Prima di azionare l'apparecchio, accertarsi che la barriere d'aria sia fi ssata saldamente in posizione e che i cavi elettrici siano agganciati saldamente.

Collegamento all'impiano di acqua calda

I modelli funzionanti con impianto di acqua calda a bassa pressione devono essere collegati individualmente (in un circuito parallelo) alle tubature a corrente di ritorno.

Per ciò che concerne i raccordi (vedi 'a' in Fig. 5), la filettatura standard inglese BSPT 12 (serie CAB) e BSPT 34 (serie DAB) e le valvole di isolamento (vedi 'b' in Fig. 5) devono essere montate il più vicino possibile ai punti di raccordo della barriere d'aria. Per la messa in servizio, valvole di spurgo dell'aria vengono montate alla serpentina (vedi 'c' in Fig. 5), alla quale si ha accesso rimuovendo il pannello inferiore e la griglia di ingresso dell'aria (vedi Fig. 4). Anche il drenaggio (vedi 'd' in Fig. 5) è raggiungibile rimuovendo la griglia e il pannello inferiore.

La fornitura di acqua più raggiungere la condizione massima di 125^ e 8 bar.

Per splifi care l'installazione, i collegamenti della batteria ad acqua si possono spostare su un lato dell'apparecchiatura. Rimuovendo la batteria ad acqua e le parti smontabili è possible reinsire la batteria secondo l'orientazione necessaria. Questa procedura va eseguita prima di montare l'apparecchiatura.

Installazione pannello interruptori

La scatola di rivestimento posteriore (doppio accoppiamento standard) deve essere montata su di una parete adeguata. Ove possibile si raccomanda di far passare i cavi di collegamento tra riscaldatore e interrottore. Per collegare il pannello interrupttori alla PCB dell'apparecchiatura deve essere usato un cavo LAN CAT5 con collegamento diretto.

Avvertenza: Accertarsi che il cavo sia fissato e che il percorso del cavo non venga in contatto con il riscaldatore o altri componenti mobili. A INSTALLazione completata, testare tutte le impostazioni degli interruttori.

Varianti riscaldate elettricamente

Funzionamento mediente scatola interrupttori - CABC5

Collegare la barriere d'aria alla corrente elettrica.
Ruotare l'interruttore fi no a raggiungere l'impostazione di riscaldamento desiderata. Le impostazioni disponibili sono:

OFF

Ventola

bassa

Ventora bassa con riscaldamento basso e

Ventola

alta

Verfollalta con riscaldamento basso

lalta con riscaldamento al massimo

L'interruttore A/M (automatico/manuale) consente di neutralizzare manualmente l'interruttore a porta, se presente. La posizione su manuale consente al dispositivo di funzionare all'impostazione desiderata, nella posizione su automatico permette un funzionamento a

risparmio energetico che consiste nella spegnimento del dispositivo a porta chiusa.

L'unità deve sempre essere spenta usinga la scatola interrupttori, e mai interrompendo la distribuzione di corrente elettrica.

Quando l'unità viene spenta (tramite la scatola interruttori) la ventola continua a funzionare per 1 minuto, alla riscaldare, per scaricare l'energia residua dagli elementi riscaldanti.

All'accensione, viene eseguito un controllo del sistema. Le regolazioni selezionate vengono raggiunte e mantenate dopo 30 secondi.

Comando termostatico (opzionale)

Dotando le connessioni di un termostato monopolare bimetallico o elettronico, collegato come indicate da 'C' in Fig. 7, si dispone della segunte funzionalità che dipende alla regolazione dell'interruttore.

-Soloventola-Nessun effetto

• Riscdamento medio - Il riscaldamento si ridurra a Solo ventola

Rocdamento massimo - Il riscaldamento si ridurra al livello medio

Interruttori di sicurezza termici

La corrente elettricaiene esclusa dagli elementi riscaldanti qualora si verifi chi uno o più dei seguenti casi:

1. Le griglie di ingresso o uscita dell'aria sono ostruite.

2. La ventilazione interna è danneggiata da un accumulo di polvere e lanugine.

3. Il ventilatore si spegne.

Per reimpostare gli interruptori di sicurezza termici, accedere ai pulsanti di reimpostazione tramite i seguenti passaggi;

a. IMPORTANTE - Scollegare l'alimentazione di rete.
b. Rimuovere le griglie di ingresso dell'aria utilizzando un cacciavite a testa piatta, allentare entrambé le viti della griglia di uscita dell'aria per rimuovere la griglia (vedi "x" in Fig. 4)
c. Utilizzando un cacciavite a croce, estrarre le tre viti M4 per rimuovere il pannello inferiore (vedi "z" in Fig. 4)
d. Individuare e rimuovere le due viti M4 posizionate dietro le griglie di ingresso dell'aria sui lati inferiori sinistro e destro (fi ssate ai tappi terminali)
e. Ruotare e rimuovere la griglia di ingresso dell'aria per esporre gli interrupturi di sicurezza termici (vedi "t" in Fig. 10)

Per resettare gli interrupturi di sicurezza termici, utilizzare i pulsanti per il reset, come illustrato in Fig. 9. Prima di effettuare il reset, è necessario determinare la causa del problema erettifi carla.

Comando dell'interruttore a porta (modelli ad elettricità)

Dotando il circuito di un interrottore a porta, come indicato da 'D' in Fig. 7, la barriera d'aria risponde all'apertura della porta come segue:

(1) L'apertura della porta attiva la barriere d'aria alle condizioni preimpostate (regolazioni della scatola interruttori).

(2) Alla chiusura della porta, il funzionamento continua alle condizioni preimposte ancorta per 1 minuto.
(3) Da 1 a 2 minuti alla chiusura della porta, si attiva il ciclo di arresto delle funzioni 12 calore (se selezionata) e 12 ventola.
(4) Da 2 a 3 minuti alla chiusura della porta, si attiva il ciclo di arresto della ventola ( 12 velocità).
(5) Dopo 3 minuti la barriera d'aria è ferma, per riattivarsi alla successiva aperture della porta.

Se la porta si riapre nel corso di questi 3 minuti, il procedimento ricomincia da (1).

Varianti riscaldate ad acqua a bassa pressione/atte al mantenimento della temperatura ambiente (solo ventola)

Funzionamento mediante scatola interrupttori - CABC6

Collegare la barriere d'aria alla corrente elettrica.

Ruotare l'interruttre fi no a raggiungere l'impostazione di riscaldamento desiderata. Le impostazioni disponibili sono:

OFF - Ventola bassa - Ventola alta

L'interrottre A/M (automatico/manuale) consente di neutralizzare manualmente

l'interruttore a porta, se presente. La posizione su manuale consente al disposativo

di funzionare all'impostazione desiderata, nella posizione su automatico permette un funzionamento a risparmio energetico che consiste nello spegnimento del dispositivo a porta chiusa. L'unità deve sempre essere spenta usando la scatola

interruttori, non staccando la corrente elettrica di alimentazione.

All'accensione, viene eseguito un controllo del sistema. Le regolazioni selezionate

vengono raggiunte e mantenute dopo 30 secondi.

Comando termostatico (opzionale)

1) Una valvola di regolazione termostatica con un bulbo di rilevamento remoto (non in dotazione) più essere collocata nelle tubature dell'acqua, al fi ne di regolare l'emissione di calore.
2) Puo essere collegata alsystema anche un'elettrovalvola a 3 vie. Contattare l'agente di zona per maggiori informazioni. Vedere di seguito i dettagli per i contatti.

Comando dell'interruttore a porta (modelli ad acqua o per il mantenimento della temperatura ambiente)

Dotando il circuito di un interruptore a porta come da Fig. 8, la barriera d'aria risponde all'apertura della porta come segue:

(1) L'apertura della porta attiva la barriere d'aria alle condizioni preimpostate (regolazioni della scatola interruttori).
(2) Alla chiusura della porta, il funzionamento continua alle condizioni preimposte ancorta per 1 minuto.
(3) Da 1 a 2 minuti alla chiusura della porta, si attiva il ciclo di arresto della funzione 12 ventola.
(4) Dopo 2 minuti la barriere d'aria è ferma, per riattivarsi alla successiva aperture della porta.

Se la porta si riapre nel corso di questi 2 minuti, il procedimento ricomincia da (1).

Schemidi cablaggio

CAB & DAB 'E' - Modelli ad elettricità- vedi Fig. 7

CAB & DAB 'W' e 'A' - Modelli ad acqua e per il mantenimento della temperatura ambiente - vedi Fig. 8

C - Termostato

D - Interruttore a porta (opzionale)

E - Circuito interruptore termico di sicurezza

F - Elementi

G-Interruttori BMS (opzionali) (S0, S1, S2)

M - Motore

É possibile eseguire una connessione con unsystema BEMS e telecomandare la barriera d'aria congiuntamente ad autres attrezzature. Fare riferimento alla Fig. 7 e 8 per effettuare gli opportuni collegamenti alla PCB. Quando l'apparecchio è collegato a un BMS/BEMS, il disposativo di controlo fornito deve essere scollegato.

Connessione modulare

Fare riferimento alle istruzioni fornite con il kit di connessione modulare.

Installazione da incasso

Fare riferimento alle istruzioni fornite con il kit di installazione da incasso.

Riciclaggio

Prodotti elettrici venduti nell'ambito della Comunita Europea. Quando i prodotti elettrici non sono più utilizzabili, non possono essere smaltiti assieme ai normali rifi uti domestici, pensi in apposite discariche. Per informazioni sui servizi di riciclaggio

locali, rivolgersi all'amministrazione locale o al proprio rivenditore di fi ducia.

Pulitura

AVVERTENZA: SCOLLEGARE LA CORRENTE

ELETTRICA prima di esquire opere di manutenzione.

Per tenere pulite le unità, è suffi ciente passarvi sopra di tanto in tanto un panno inumidito; per rimuovere possibili macchie, strofinare la superficie con un panno bagnato in una soluzione di acqua e poco sapone, quindi asciugare.

É necessario evitare di far colare liquidi di alcun genere all'interno del prodotto.

Servizio di assistenza clienti

Per l'assistenza post-vendita o per l'acquisto di parti, rivolgersi al proprio rivenditore o al numero dell'assistenza del proprio paese indicato sulla garanzia.

Non restituire un prodotto difettoso perché ave prima contattato l'assistenza, onde evitare la perdita o il danneggiamento dello stesso e la consequences impossibilità di fornire al cliente un servizio soddisfacente.

Conservare la ricevuta come prova d'acquisto.

ISTOTNE ZALECENIA DOTYCZACE BEZPIECZENSTWA

IT - Garanzia Per quello apparecchio valgono le condizioni di garanzia pubblicato nel Paese d'acquisto. I dettagli a riguardo vengono forniti, in agli momento, su richiesta, dal rivenditore presso il quale viene acquistato l'apparecchio. Il diritto alla prestazione di garanzia has come premessa l'esibizione dello scontrino di acquisto e l'osservanza del termine di garanzia. Il diritto alla copertura di garanzia non sussiste, se l'apparecchio è stato danneggiato, se non è stato utilizzato a regola d'arte e sono stati effettati su diesso interventi non autorizzati.

1. Scheda di garanzia
2. Periodo di garanzia (in anni)
   3.Modello(i)
   4.Data di acquisto
3. Timbro e fima del rivenditore
4. Guasto/difetto
5. Indirizzo e numero di contatto
