MODE D'EMPLOI CAB10A DIMPLEX

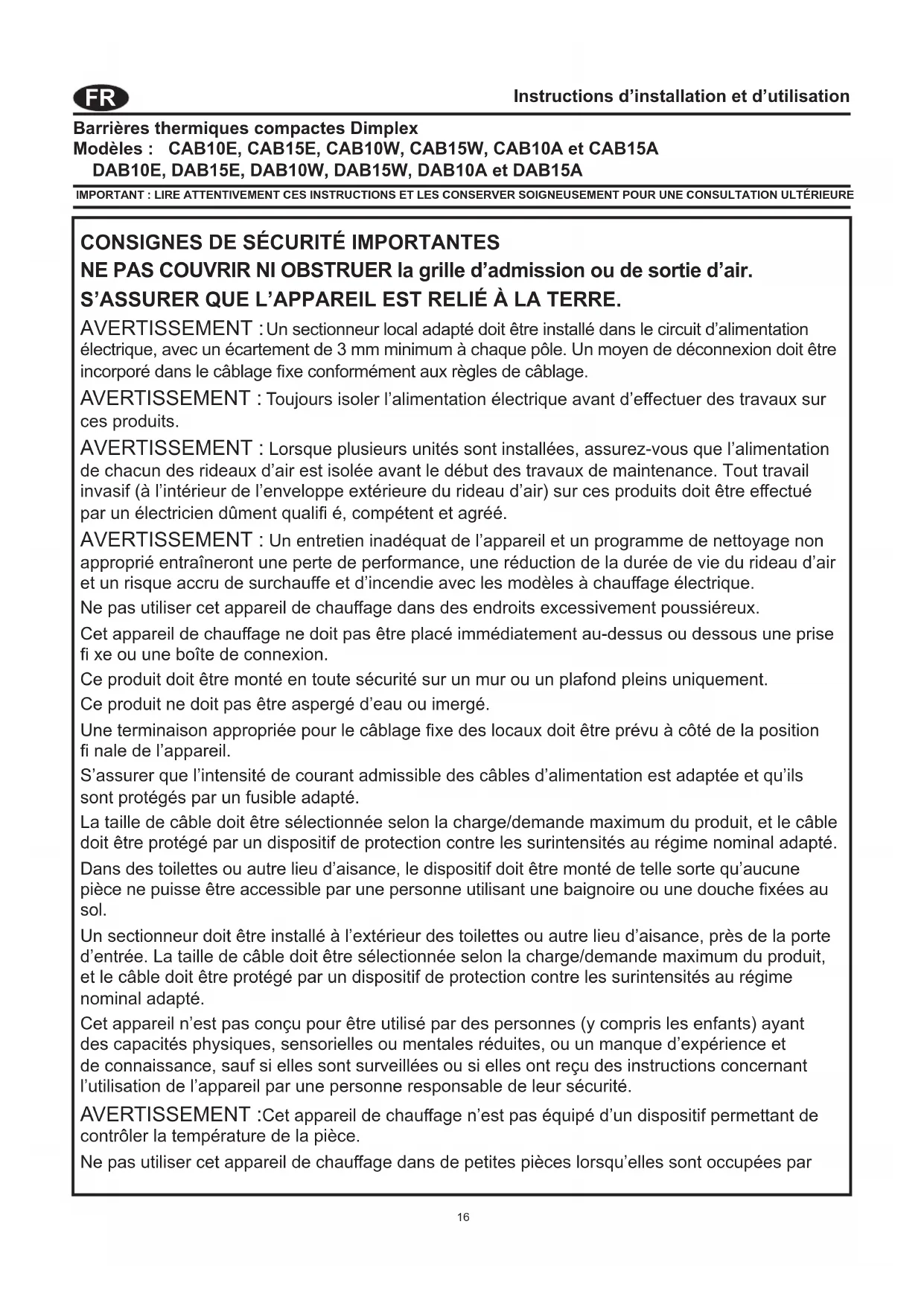

NE PAS COUVRIR NI OBSTRUER la grille d'admission ou de sortie d'air.

S'ASSURER QUE L'APPAREIL EST RELIE À LA TERRE.

AVERTISSEMENT: Un sectionneur local adapté doit être installé dans le circuit d'alimentation électrique, avec un écartement de 3 mm minimum à chaque pole. Un moyen de déconnexion doit être incorpore dans le câblage fixe conformément aux règles de câblage.

AVERTISSEMENT : Toujours isoler l'alimentation électrique avant d'effectuer des travaux sur ces produits.

AVERTISSEMENT : Lorsque plusieurs unités sont installées, assurez-vous que l'alimentation de chacun des rideaux d'air est isolée avant le début des travaux de maintenance. Tout travail invasif (à l'intérieur de l'enveloppe extérieure du rideau d'air) sur ces produits doit être effectué par un électricien dûment qualifié, compétent et/agréé.

AVERTISSEMENT: Un entretien inadéquat de l'appareil et un programme de nettoyage non approprié entraîneront une perte de performance, une réduction de la durée de vie du rideau d'air et un risque accru de surchauffe et d'incendie avec les modèles à chauffage électrique.

Ne pas utiliser cet apparéil de chauffage dans des endroits excessivement poussièreux.

Cet apparéil de chauffage ne doit pas être place immediatement au-dessus ou dessous une prise fi xe ou une boîte de connexion.

Ce produit doit etre monte en toute sccurite sur un mur ou un plafond pleins uniquement.

Ce produit ne doit pas etre asperge d'eau ou imerge.

Une terminaison appropriée pour le câblage fixe des locaux doit être prévu à côté de la position fi nale de l'appareil.

S'assurer que l'intensité de courant admissible des cables d'alimentation est adaptée et qu'ils sont protégés par un fusible adapté.

La taille de cable doit être seLECTIONnée selon la charge/demande maximum du produit, et le cable doit être protégé par un dispositif de protection contre les surintensités au régime nominal adapté.

Dans des toilettes ou autre lieu d'aisance, le dispositif doit etre monte de telle sorte qu'aucune piece ne puisse etre accessible par une personne utilisant une baignoire ou une douche fixees au sol.

Un sectionneur doit être installé à l'extérieur des toilettes ou autre lieu d'aisance, pres de la porte d'entrée. La taille de cable doit être selectionnée selon la charge/demande maximum du produit, et le cable doit être protégé par un dispositif de protection contre les surintensités au régime nominal adapté.

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, sauf si elles sont surveillées ou si elles ont reçu des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.

AVERTISSEMENT :Cet apparéil de chauffage n'est pas équipé d'un dispositif permettant de contrôler la température de la pierce.

Ne pas utiliser cet apparéil de chauffage dans de petites pieces lorsqu'elles sont occupées par

des personnes se trouvant dans l'incapacité de quitter la pierce, sauf si une supervision constante est assurée.

Cet apparéil peut être utilisé par les enfants à partir de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si elles ont reçu une surveillance ou des instructions concernant son utilisation. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.

Les enfants de moins de 3 ans doivent être tenus éloignés, à moins d'être continuellement supervisés. Les enfants âgés d'entre 3 ans et 8 ans ne peuvent allumer / éteindre l'appareil que s'il a été place ou installé dans une position de fonctionnement normal prévue et qu'ils font l'objet d'une supervision ou ont reçu des instructions concernant l'utilisation de l'appareil, de manière sure, et comprendrent les dangers que cela implique. Les enfants âgés d'entre 3 et 8 ans ne doivent pas brancher, régler et nettoyer ou entretenir l'appareil.

ATTENTION : Certaines pieces de ce produit peuvent chauffer à haute température et causer des brûlures. Il convient d'être particulièrement vigilant lorsque des enfants et personnes vulnérables sont presents.

INSPECTION

La fréquence du programme de nettoyage dépend de l'environnement dans lequel le rideau d'air a été installé. Dimplex recommende au minimum une inspection hebdomadaire pour s'assurer qu'il n'y a pas d'accumulation importante de poussière ou de saleté qui réduirait les performances du rideau d'air et produit une odeur nauseabonde. Lors de l'inspection, tout objet étranger susceptible de cause des dommages au ventilateur, aux turbines ou aux éléments doit être retire.

L'aspect extérieur du rideau d'air peut être maintainu en l'essuyant de temps en temps avec un chiffon humide. Pour eliminer les taches, vous pouvez appliquer une solution savonneuse à l'aide d'un chiffon et essuyer la surface. Il faut prendre soin d'éviter toute pénétration d'humidité dans le produit.

1. L'intérieur du rideau d'air doit être nettoyé au minimum une fois tous les 3 mois, ou plus réquement si l'inspection hebdomàtaire le juge nécessaire. Pour nettoyer le produit, retirez les grilles d'entrée en procédant comme suit :

a. À l'aide d'un tournevis à tête plate, desserrez les deux vis de la grille de sortie pour-retirer la grille ('x' dans la Fig. 4).
b. À l'aide d'un tournevis cruciforme, retirez les trois vis M4 pour-retirer le panneau inférieur (‘z’ dans la Fig. 4).
c. Localisez et retirez les deux vis M4 situées derrière les grilles d'admission sur les cots inférieur gauche et droit (fi xées aux capuchons).
d. Faites pivoter et retirez la grille d'entrée pour exposer les éléments chauffants

1. Une fois que vous accedez à la batterie de chauffage, vous pouvez nettoyer l'unité à l'aide d'un aspirateur avec une Brosse, en veillant à ne pas déranger ou endommager le cablage interne ou les protections de surchauffe. Une fois le groupe d'éléments nettoyé, la grille d'entrée doit être remplaçée avant que le rideau d'air ne soit réactivé.

2. Veuillez noter que les moteurs ne nécessitant aucune lubrication supplémentaire.

Installationélectrique

L'installation de cet apparéil doit être effectue par un électricien compétent, conformément aux normes en vigueur dans votre pays concernant les cablages électriques.

Positions de fixation

Cet apparéil peut être fixé au mur, monté verticalément (CAB uniquement) ou fixé au plafond - voir Fig. 3 pour les différentes positions de fixation et les sections « Montage » ci-dessous, pour les détails de la fixation.

Une distance minimale de 100 mm est nécessaire entre le haut de l'appareil et le plafond (voir élément « a», fig. 1); de plus, la distance entre le bas de l'appareil et le haut de la porte doit être aussi minime que possible (voir élément « b», fig. 1).

Il doit y avoir au moins 500 mm de distance entre l'avant de l'appareil de chauff age et les surfaces obstruantes.

Lorsqu'il est monté horizontally, cet appeareil ne doit pas se situer à moins de 1,8 m du sol.

Cet apparéil ne doit pas être complètement enfermé dans un boîtier.

L'unité doit être installée dans une zone où le flux d'air entrant et sortant du radiateur n'est pas obstrué.

Modèles

Modèle Puissance calorifi que kW	Alimentation électricque	Charge électricquA	Poids KG	Hauteur maximale installée M
AMBIANTS / ENTREPÔTS FRIGORIFIQUES
CAB10An/220-240V~1PN0,315,52,7
CAB15A	n/a	220-240V	~1PN	0,5
DAB10A	n/a	220-240V	~1PN	1,5
DAB15A	n/a	220-240V	~1PN	2,3
CHAUFFAGE ÉLECTRIQUE
CAB10E 4,5 / 9,0 380-415V~3PN 14 20,5 2,7
CAB15E 6,75 / 13,5 380-415V~3PN 20		29 2,7
DAB10E	6,0 / 12,0	380-415V~3PN	18	26,5
DAB15E	9,0 / 18,0	380-415V~3PN	27	35
CHAUFFAGE À L'EAU (à 82/71 °C - eau chaude à basse pression)**
CAB10W	9,0220-24DV~1PN0,317,72,7
CAB15W	13,5	220-240V~1PN	0,5	24,6
DAB10W	12,0	220-240V~1PN	1,5	24,7
DAB15W	18,0	220-240V~1PN	2,3	31,9

Montage mural

En se guidant à l'aide du support de montage mural (voir fig. 2), marquer les positions des trous sur le mur (une hauteur minimale de 2,0 mètres est requise entre le niveau du sol et le bas du support). Positionner le support de sorte que la sortie d'air des barrières d'air installées soit aussi proche que possible du haut de la porte, sans qu'elle ne soit obstruée une fois l'installation terminée.

Percer des trous dans les murs en béton ou en brique puis les boucher (verifier que le support est à niveau à l'aide d'un niveau à bulle, voir « x», figure 2) à l'aide de meches en fibre de calibre 8 Rawlplug. Les chevilles doivent être enforcées dans la partie pleine du mur et pas simplement dans la couche de plâtre.

En cas de fixation sur des murs « à panneaux», le support mural doit être fixé au système à ossature murale à l'aide de vis en bois n°8 ou selon une méthode de fixation aussi solide.

Une fois le support mural installé, la barrière d'air peut être fixée comme indiqué à la fig. 3a.

Montage au plafond

Le montage au plafond d'un produit peut être effectué à l'aide de chevilles filetées introduites dans le panneau supérieur de la barrière d'air et d'une tige d'acier filtée M8 ajustée ou de supports similaires de force suffisante; voir fig. 3b.

Montage vertical

Lors du montage vertical des unités CAB, utilisez le kit de montage CABVM1.

Unités multiples

Lorsque you connectez plusieurs unités ensemble, utilisez le kit CABM1.

Branchementélectrique

Tous les produits sont équipés d'une commande à microprocesseur. L'alimentation électrique et les connexions de commande sont effectuees comme indiqué à la fig. 6. Un sectionneur local adapté doit être installé dans le circuit d'alimentation électrique, avec un écartement de 3mm minimum à chaque pole.

Un moyen de déconnexion doit être incorpore dans le câblage fi xé conformément aux règes de câblage.

Pour acceder aux connexions électriques, déposer les grilles de sortie (« x » et « y », fig. 4) en détachant les attaches rapides et en articulant les pièces moulées comme illustré. Déposer le panneau inférieur (« z », fig. 4) et le plateau de pression (« w », fig. 4).

Tous les modèles électriques - ÀpRES avoir retire la partie « défonçable » du panneau supérieur, insérer un cable d'alimentation approprié (voir « a », fig. 6A) dans un presse-étoupe ajustat (non fourni) installé dans le panneau supérieur et le fixer au au bloc de jonction (voir « b », fig. 6A).

Tous les modèles chauffés à l'eau et à température ambiente - ÀpRES avoir retire la partie « défonçable » du panneau supérieur, insérer un cable d'alimentation approprié (voir « a » sur la Fig. 6B) dans un presse-étoupe ajustat (non fourni) installé dans le panneau supérieur et le fixer au circuit imprimé (voir « b » sur la Fig. 6B).

Tous les modèles - Un cable pour panneau de commande (CAT5 ou équivalent) (réf. de kit - CABC5 pour les modèles à chauff age électrique ou CABC6 pour les modèles chauffés à l'eau ou à température ambiente) peut être inséré de la même façon dans le panneau supérieur et branché à la carte de circuit imprimé comme illustré sur les Fig. 6A et 6B. Pour utiliser l'appareil conjointement à un commutateur de porte, un commutateur normalement ouvert ou fermé, selon l'application, doit être raccordé conformément aux Fig. 7 et 8.

Remarque: En cas d'utilisation d'un commutateur de porte, un cable à 2 conducteurs (basse tension) est nécessaire entre le commutateur de porte et les rideaux d'air. Pour raccorder l'appareil à un système de gestion énergétique de bâtiment, eff ectuer les branchements comme indiqué sur les Fig. 7 et 8, selon les besoins.

S'assurer que le rideau d'air est correctement fi xé et que les câbles d'alimentation sont solidement attachés avant d'utiliser l'appareil.

Raccordement à l'eau courante

Les modèles concus pour être utilisés conjointement à une alimentation en eau chaude à basse pression doivent être raccordés individuellement (en circuit parallele) aux canalisations d'alimentation et de retour. Les raccordements (voir « a», fig. 5) sont les suivants : les robinets d'isolement, BSPT 1/2 (série CAB) et BSPT 3/4 (série DAB) (voir « b », fi g. 5) doivent être installés aussi pres que possible des points de raccordement de la barrière d'air. Pour la mise en service, des soupapes de purgege d'air (voir « c », fig. 5) sont installées sur le serpentin, lequel est accessible en retardant le panneau inférieur et la grille d'admission – voir fig. 4. L'orifice de purgege (voir « d », fig. 5) est également accessible lorsque la grille et le panneau inférieur sont déposés.

Les conditions maximes d'alimentation en eau sont de 125^ et 8 bar.

Pour facilititer l'installation, les connexions du serpentin d'eau peuvent être déplacées sur le côte de l'appareil. ÀpRES avoir retire le serpentin d'eau et les parties defonçables, le serpentin d'eau peut être de nouveau inséré dans le sens souhaité. Suivre cette procédure avant de monter l'appareil.

Mise en place du panneau de commande

Le boîtier de support (à double commande standard) doit être monté sur un mur adapté. Le cas échéant, utiliser un tube protecteur pour isoler le cable entre l'appareil de chauff age et le commutateur. Un cable CAT5 LAN avec connexions intermédiaires doit être utilisé pour connecter le panneau de commande au circuit imprimé de l'appareil.

Avertissement: S'assurer que le cable est bien fixé et n'entre pas en contact avec l'élement chauff ant ou d'autres pieces mobiles. Vérifi er tous les réglages des commandes une fois l'installation terminée.

Variantes chauffées électriquement

Actionnées par boîtier de commande - CABC5

Activer l'alimentation electrique du rideau d'air. Mettre le commutateur sur le réglage de chaleur souhaite. Les réglages disponibles sont les suivants :

-ARRET

Vitesse de ventilateur lente

• Vitesse de ventilateur lente avec faible chaleur

Vitesse de ventilateur rapide

Vitesse de ventilateur rapide avec faible chaleur

Vitesse de ventilateur rapide avec pleine chaleur

L'interrupteur à bascule (auto / manuel) permet de contourner manuelles la commande de porte, si elle est présente sur l'appareil. Le mode manuel permet à l'appareil de fonctionner au réglage souhaïte, tandis que le mode auto permet d'économiser de l'énergie en coupant l'appareil lorsque la porte est fermée.

L'appareil doit toujours être éteint à l'aide de l'interrupteur du boîtier de commande et non pas en coupant l'alimentation secteur.

Lorsque l'appareil est eteint (a I'aide du boitier de commande), le ventilateur tourne pendant une minute sans chaleur pour dissiper I'energie residuelle des éléments chauffants. Au début de chaque session, la commande effectue une verification du systeme. Les reglages selectionnés seront atteints et maintainus au bout d'une période de 30 secondes.

Régulateur thermostatique (en option)

L'intégration d'un thermostat électronique ou bimétallique unipolaire dans les branchements, conformément à « C » sur la Fig. 7, permet de-disposer de la fonctionnalité suivante selon le réglage de la commande de chaleur.

• Ventilateur uniquement - Pas d'effet

Chauff age moyen - L'appareil retrograde er mode Ventilateur uniquement

• Pleine puissance de chauffage - L'appareil rétrograde en mode Chauff age moyen

Coupe-circuits thermiques

L'alimentation électrique des éléments chauffants est interrompu si l'un des problèmes suivants est détecté :

1. Les grilles d'admission ou de sortie d'air sont obstruées.
2. La ventilation interne est entravée par une accumulation de poussière et de peluches.
3. Le ventilateur cale.

Pour réinitialiser les protections thermiques, accédez aux boutons de réinitialisation en procédant comme suit.

a. IMPORTANT - Isolez l'alimentation électrique.
b. Retirez les grilles d'entrée à l'aide d'un tournevis à tête plate, desserrez les deux vis de la grille de sortie pour-retirer la grille ('x' dans la Fig. 4).
c. À l'aide d'un tournevis cruciforme, retirez les trois vis M4 pour retarder le panneau inférieur (‘z’ dans la Fig. 4).
d. Localisez et retirez les deux vis M4 situées derrière les grilles d'admission sur les cotsés inférieur gauche et droit (fi xés aux capuchons).
e. Faites pivoter et retirez la grille d'entrée pour exposer les découpes de sécurité (t'Fig. 10).

Avant d'eff ectuer la réinitialisation, déterminer la raison du déclenchement des coupe-circuits et entreprises une mesure corrective.

Commande de porte (modèleselectriques)

Avec l'intégration d'une commande de porte dans le circuit, comme indiqué à l'élement « D», fi gure 7, la barrière d'air répond à l'ouverture de la porte de la façon suivante:

(1) L'ouverture de la porte active la barrière d'air aux conditions déterminées (réglages du boîtier de commande).
(2) Une fois la porte fermée, l'appareil continue à fonctionner aux conditions déterminées pendant 1 minute.

(3) 1 à 2 minutes après la fermeture de la porte, le fonctionnement au ralenti, le chauff age partiel (si le chauff age a eté sélectionné) et le fonctionnement partiel du ventilateur se reactvent.
(4) 2 à 3 minutes après la fermetre de la porte, seul le cycle d'arrêt du ventilateur (fonctionnement partiel) s'enclenche.
(5) Au bout de 3 minutes, la barrière d'air revient à l'état de voirie jusqu'à ce que la porte soit ouverte à nouveau. Si la porte est réouverte pendant ce cycle de 3 minutes, le processus reprend à l' étape (1).

Variantes chauffées à l'eau chaude à basse pression / à température ambiante (ventilateur uniquement)

Activés par boîtier de commande - CABC6

Activer l'alimentation électrique du rideau d'air. Mettre le commutateur sur le réglage de chaleur souhaïte. Les réglages disponibles sont les suivants :

ARRET - Vitesse de ventilateur lente - Vitesse de ventilateur rapide

L'interrupteur à bascule (auto / manuel) permet de contourner manuellement la commande de porte, si elle est présente sur l'appareil. Le mode manuel permet à l'appareil de fonctionner au réglage souhaïte, tandis que le mode auto permet d'économiser de l'énergie en coupant l'appareil lorsque la porte est fermée. L'appareil doit toujours être étéint à l'aide de l'interrupteur du boîtier de commande et non pas en coupant l'alimentation secteur. Au début de chaque session, la commande effectue une vérification du système. Les réglages sélectionnés seront atteints et maintaines au bout d'une période de 30 secondes.

Régulateur thermostatique (en option)

1) Un régulateur thermostatique équipé d'unvoyant de détction à distance (non fourni) peut être installé dans la canalisation d'alimentation en eau pour réguler la sortie de chaleur.
2) Une électrovanne à 3 ports peut également être raccordée au système. Pour de plus amples informations, consulter le réparateur dont les coordonnées sont indiquées.

Commande de porte (modèles chauffés à l'eau / température ambiente)

Avec l'intégration d'une commande de porte dans le circuit, comme indiqué à la figure 8, la barrière d'air répond à l'ouverture de la porte de la façon suivante :

(1) L'ouverture de la porte active la barrière d'air aux conditions déterminées (réglages du boîtier de commande).
(2) Une fois la portefermée, l'appareil continue à fonctionner aux conditions déterminées pendant 1 minute.
(3) 1 à 2 minutes après la fermetre de la porte, le fonctionnement partiel du ventilateur est activé.
(4) Au bout de 2 minutes, le rideau d'air revient à l'état de voir jusqu'à ce que la porte soit ouverte à nouveau.

Si la porte est réouverte pendant ce cycle de 2 minutes, le processus reprend à l' étape (1).

Schemas de cablage

CAB et DAB « E » - Modèles électriques - voir fi gure 7 CAB et DAB « W » et « A » - Modèles chauffés à l'eau / température ambiente - voir fi gure 8

C-Thermostat
D - Commutateur de porte (en option)
E - Circuit des coupe-circuits thermiques
F - Éléments
G - Commutateurs du système de gestion énergétique duBATIMENT (en option) (S0,S1,S2)

M-Moteur

Fonctionnement à distance (Système de gestion énergétique duBATIMENT)

Il est possible de connecter le système de gestion énergétique du bathtub de sorte à pouvoir commander la barrière thermique à distance, conjointement avec d'autres équipements. Veuillez vous reporter au tableau des Fig. 7 et 8 pour eff ectuer les connexions appropriées au circuit imprimé. Lorsque l'appareil est connecté au BMS / BEMS, le contrôleur fourni doit être déconnecté.

Connexion modulaire

Voir les instructions fournies avec le kit de connexion modulaire.

Installation encastrée

Voir les instructions fournies avec le kit d'installation encastree.

Recyclage

Pour les produits electriques vendus au sein de l'Union Européenne. Les produits electriques ne doivent pas etre mis au rebut avec les déchets menagers lorsquils arrivent en fin de vie. Les recycler dans les endroits prevus a cet eff et. Contacter votre administration locale ou

revendeur pour connaître la procédure de recyclage de votre pays.

Nettoyage

AVERTISSEMENT:DECONNECTER DE

L'ALIMENTATION SECTEUR avant d'eff ectuer toute opération d'entretien.

L'extérieur de l'appareil peut être nettoyé de temps à autre avec un chiff on humide; pour éliminer les taches, appliquer une solution légèrement savonnexe à l'aide d'un torchon et essuyer. Faire preuve de prudence pour empêcher toute humidité de pénétrer dans le produit.

Service après-vente

Pour solliciter le service après vente ou se procurer des pieces détachées, contacter le vendeur de l'appareil ou le service d'assistance de votre pays au numéro indiqué sur le bon de garantie.

Ne pas nous returner un apparéil défectueux sans nous avoir averti au préalable car celui-ci risquérait de se perdre ou de subir des dommages durant le transport; le délai requis pour offrir un service satisfaisant à l'utilisateur pourrait être aff ecté.

Conserver soigneusement la facture en guise de preuve d'achat.
