MANUALE UTENTE AC6N DIMPLEX

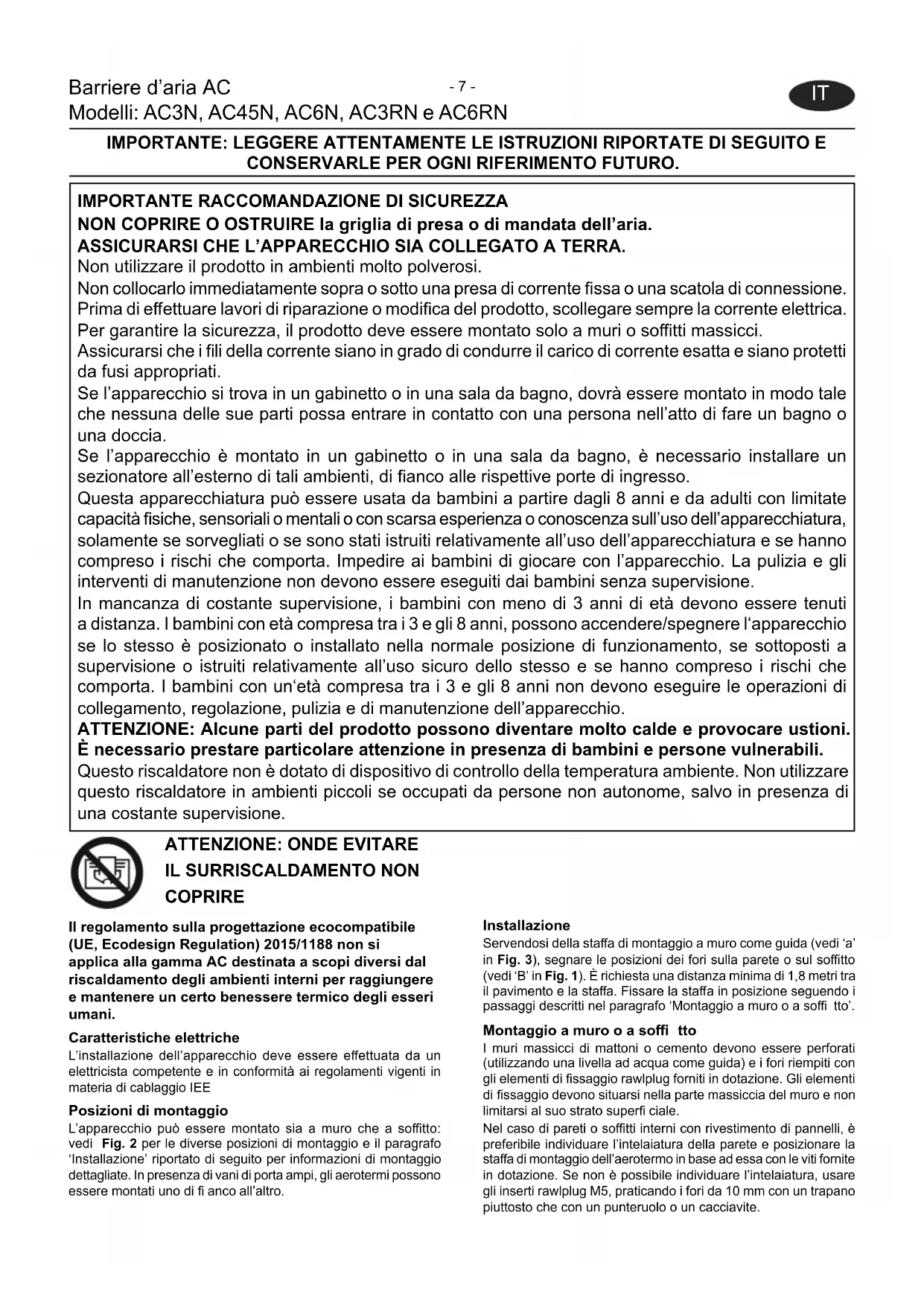

NON COPRIRE O OSTRUIRE la griglia di presa o di mandata dell’aria. ASSICURARSI CHE L’APPARECCHIO SIA COLLEGATO A TERRA. Non utilizzare il prodotto in ambienti molto polverosi. Non collocarlo immediatamente sopra o sotto una presa di corrente fi ssa o una scatola di connessione. Prima di eff ettuare lavori di riparazione o modifi ca del prodotto, scollegare sempre la corrente elettrica. Per garantire la sicurezza, il prodotto deve essere montato solo a muri o soffi tti massicci. Assicurarsi che i fi li della corrente siano in grado di condurre il carico di corrente esatta e siano protetti da fusi appropriati. Se l’apparecchio si trova in un gabinetto o in una sala da bagno, dovrà essere montato in modo tale che nessuna delle sue parti possa entrare in contatto con una persona nell’atto di fare un bagno o una doccia. Se l’apparecchio è montato in un gabinetto o in una sala da bagno, è necessario installare un sezionatore all’esterno di tali ambienti, di fi anco alle rispettive porte di ingresso. Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fi siche, sensoriali o mentali o con scarsa esperienza o conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all’uso dell’apparecchiatura e se hanno compreso i rischi che comporta. Impedire ai bambini di giocare con l’apparecchio. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. In mancanza di costante supervisione, i bambini con meno di 3 anni di età devono essere tenuti a distanza. I bambini con età compresa tra i 3 e gli 8 anni, possono accendere/spegnere l‘apparecchio se lo stesso è posizionato o installato nella normale posizione di funzionamento, se sottoposti a supervisione o istruiti relativamente all’uso sicuro dello stesso e se hanno compreso i rischi che comporta. I bambini con un‘età compresa tra i 3 e gli 8 anni non devono eseguire le operazioni di collegamento, regolazione, pulizia e di manutenzione dell’apparecchio. ATTENZIONE: Alcune parti del prodotto possono diventare molto calde e provocare ustioni. È necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili. Questo riscaldatore non è dotato di dispositivo di controllo della temperatura ambiente. Non utilizzare questo riscaldatore in ambienti piccoli se occupati da persone non autonome, salvo in presenza di una costante supervisione. Il regolamento sulla progettazione ecocompatibile (UE, Ecodesign Regulation) 2015/1188 non si applica alla gamma AC destinata a scopi diversi dal riscaldamento degli ambienti interni per raggiungere e mantenere un certo benessere termico degli esseri umani. Caratteristiche elettriche L’installazione dell’apparecchio deve essere eff ettuata da un elettricista competente e in conformità ai regolamenti vigenti in materia di cablaggio IEE Posizioni di montaggio L’apparecchio può essere montato sia a muro che a soffi tto: vedi Fig. 2 per le diverse posizioni di montaggio e il paragrafo ‘Installazione’ riportato di seguito per informazioni di montaggio dettagliate. In presenza di vani di porta ampi, gli aerotermi possono essere montati uno di fi anco all’altro. Installazione Servendosi della staff a di montaggio a muro come guida (vedi ‘a’ in Fig. 3), segnare le posizioni dei fori sulla parete o sul soffi tto (vedi ‘B’ in Fig. 1). È richiesta una distanza minima di 1,8 metri tra il pavimento e la staff a. Fissare la staff a in posizione seguendo i passaggi descritti nel paragrafo ‘Montaggio a muro o a soffi tto’. Montaggio a muro o a soffi tto I muri massicci di mattoni o cemento devono essere perforati (utilizzando una livella ad acqua come guida) e i fori riempiti con gli elementi di fi ssaggio rawlplug forniti in dotazione. Gli elementi di fi ssaggio devono situarsi nella parte massiccia del muro e non limitarsi al suo strato superfi ciale. Nel caso di pareti o soffi tti interni con rivestimento di pannelli, è preferibile individuare l’intelaiatura della parete e posizionare la staff a di montaggio dell’aerotermo in base ad essa con le viti fornite in dotazione. Se non è possibile individuare l’intelaiatura, usare gli inserti rawlplug M5, praticando i fori da 10 mm con un trapano piuttosto che con un punteruolo o un cacciavite.

COPRIREPosizionare l’aerotermo sulla staff a di montaggio accertandosi che le viti pozi siano completamente inserite nelle fessure della staff a. È importante che la rondella dentellata in metallo (a) si trovi tra la staff a di sostegno dell’aerotermo (b) e la staff a di montaggio a muro (c). Regolare l’aerotermo sull’angolo richiesto, quindi serrare saldamente la vite di fissaggio (d) dentro il cappuccio terminale (e) con un cacciavite con punta a croce (f) come mostrato in Fig. 4. Collegamento elettrico Svitare la vite su ciascun lato della griglia di mandata dell’aria (vedi Fig. 5) per accedere ai terminali e collegare il cavo dell’alimentazione (vedi Fig. 6). Posare il cavo dell’alimentazione di rete lungo l’esterno del pannello posteriore (non all’interno) e inserirlo nel fermacavo posteriore, quindi eseguire il collegamento come mostrato in Fig. 6 (vedi anche Fig. 7 per rappresentazioni dettagliate del fermacavo). La Fig. 7a mostra in dettaglio il fermacavo nei modelli AC3N e AC3RN. La Fig. 7b mostra in dettaglio il fermacavo nei modelli AC45N e AC6N. Nota: la parte ‘A’ del fermacavo è capovolta per ricevere un cavo più grande. Nei modelli AC3N, AC3RN e AC45N, il collegamento al cablaggio fi sso deve essere eseguito mediante un interruttore bipolare adiacente di minimo 20 amp. Nel modello AC6N, il collegamento al cablaggio fi sso deve essere eseguito mediante un interruttore bipolare adiacente di minimo 30 amp con una separazione minima di 3 mm per ciascun polo. Rimettere in sede la griglia di mandata dell’aria. Prima della messa in funzione dell’apparecchio, verifi care che la barriera d’aria sia fi ssata saldamente in posizione e che i cavi elettrici siano agganciati correttamente. Funzionamento (modelli AC3N, AC45N e AC6N) Collegare l’aerotermo alla corrente elettrica. L’interruttore contrassegnato con ‘I’ aziona il ventilatore. Selezionare ‘l’ e gli interruttori più piccoli contrassegnati con ‘’ come richiesto (vedi Fig. 9) Impostazioni - I : Ventilatore acceso I + : Calore medio I + + : Calore massimo Funzionamento (modello AC3RN e AC6RN) Collegare l’aerotermo alla corrente elettrica. Selezionare la posizione ‘MAN’ per il funzionamento manuale. Selezionare la posizione ‘AUTO’ per il funzionamento con il telecomando. Selezionare l’emissione di calore desiderata mediante gli interruttori più piccoli contrassegnati con ‘’ (vedi Fig. 10). Per usare il telecomando, è necessario selezionare prima ‘AUTO’. L’aerotermo può ora essere acceso o spento mediante il telecomando (vedi Fig. 8). Impostazioni - MAN : Ventilatore acceso AUTO : Ventilatore acceso o spento (mediante telecomando I / O) MAN / AUTO + : Calore medio MAN / AUTO + + : Calore massimo Quando il telecomando non è in uso, l’impostazione ‘ AUTO ’ è automaticamente disattivata. NOTA: il collegamento con il telecomando è a raggi infrarossi e la sua portata è di 8 m. Se il telecomando perde il collegamento, scollegare l’alimentazione elettrica per almeno 30 secondi e selezionare ‘MAN’ per il funzionamento manuale. Telecomando (solo modello AC3RN e AC6RN) Inserire 2 batterie AAA da 1,5 volt nel ricevitore del telecomando. Impostare l’aerotermo su ‘AUTO’ per il funzionamento automatico. Premere il pulsante I per attivare l’aerotermo e il pulsante O per spegnerlo. Se l’aerotermo non si accende con il telecomando, controllare le batterie e quindi puntare il telecomando direttamente verso l‘aerotermo per accenderlo. Il telecomando può essere riposto nella custodia da montare a muro fornita in dotazione (vedi Fig. 8). Anche le viti e gli elementi di fi ssaggio rawlplug necessari per il montaggio sono forniti con il prodotto. Informazioni importanti sulla batteria In caso di perdite, eliminare le batterie. Per lo smaltimento delle batterie, fare riferimento alle norme ambientali locali. L’eventuale uso di batterie di tipi diversi, l’installazione errata, la mancata sostituzione di tutte le batterie allo stesso tempo, il contatto con il fuoco o il tentativo di ricaricare batterie non ricaricabili possono causare perdite di elettrolito. Interruttori di sicurezza termici L’alimentazione elettrica degli elementi di riscaldamento viene automaticamente interrotta qualora si verifi chi uno o più dei seguenti casi:

1. Le griglie di ingresso o uscita dell’aria sono ostruite.

2. La ventilazione interna è impedita da un accumulo di polvere

3. Il ventilatore si arresta.

Nota: il ventilatore potrebbe continuare a funzionare malgrado l’entrata in funzione dell’interruttore di sicurezza, compromettendo le prestazioni dell’aerotermo. Se ciò si verifica, spegnere immediatamente l’unità e seguire la procedura di reimpostazione riportata di seguito. Procedura per la reimpostazione delle interruzioni Stabilire la causa ed eliminarla. Seguire i passaggi sottostanti per ripristinare il funzionamento dopo le interruzioni

1. Scollegare l‘alimentazione.

2. Passare un piccolo cacciavite a testa piatta attraverso il

pannello di ingresso/uscita dell‘aria ‚B‘ sul lato del pulsante di interruzione (vedere ‚g‘ in Fig. 14) evitando il contatto con l‘elemento (vedere ‚e‘ in Fig. 14).

3. Premere il pulsante di ripristino nella direzione mostrata in

Fig. 14 per ripristinare dopo l‘interruzione. (Si sente un clic dopo il ripristino)

4. Rimuovere prudentemente il cacciavite.

5. Ricollegare l’alimentazione.

Se l‘interruzione continua a verifi carsi a intermittenza, spegnere il riscaldatore e contattare un addetto all‘assistenza.Manutenzione AVVERTENZA: prima di eseguire lavori di manutenzione, scollegare l’apparecchio dalla presa di alimentazione. Questo prodotto è stato progettato in modo tale da non richiedere interventi di manutenzione. Se l’apparecchio viene utilizzato in un ambiente estremamente polveroso, sarà necessario spazzolare la griglia di presa dell’aria con regolarità e accuratezza. Riciclaggio Prodotti elettrici venduti nell’ambito della Comunità Europea. Quando i prodotti elettrici non sono più utilizzabili, non possono essere smaltiti assieme ai normali rifi uti domestici, bensì in apposite discariche. Per informazioni sui servizi di riciclaggio locali, rivolgersi all’amministrazione locale o al proprio rivenditore di fi ducia. Pulizia

AVVERTENZA: SCOLLEGARE SEMPRE

L’ALIMENTAZIONE ELETTRICA prima di pulire l’aerotermo. Non usare detergenti, polveri abrasive o lucido di alcun tipo sull’unità. Per tenere pulite le unità, è suffi ciente passarvi sopra di tanto in tanto un panno inumidito; per rimuovere possibili macchie, strofi nare la superfi cie con un panno bagnato in una soluzione di acqua e poco sapone, quindi asciugare. È necessario evitare di far colare liquidi di alcun genere all’interno del prodotto. Assicurarsi che polvere e lanugine non si accumulino nell’unità per evitare che gli elementi riscaldanti si surriscaldino. Utilizzare un aspirapolvere per rimuovere la lanugine accumulata. Servizio di assistenza clienti Per l’assistenza post-vendita o per l’acquisto di parti, rivolgersi al proprio rivenditore o al numero dell’assistenza del proprio paese indicato sulla garanzia. Non restituire un prodotto difettoso senza aver prima contattato l’assistenza, onde evitare la perdita o il danneggiamento dello stesso e la conseguente impossibilità di fornire al cliente un servizio soddisfacente. Conservare la ricevuta come prova d’acquisto.- 8 - ВАЖНАЯ ИНФОРМАЦИЯ. ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ ИНСТРУКЦИИ И СОХРАНИТЕ ИХ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ
