NAVODILA ZA UPORABO AC6N DIMPLEX

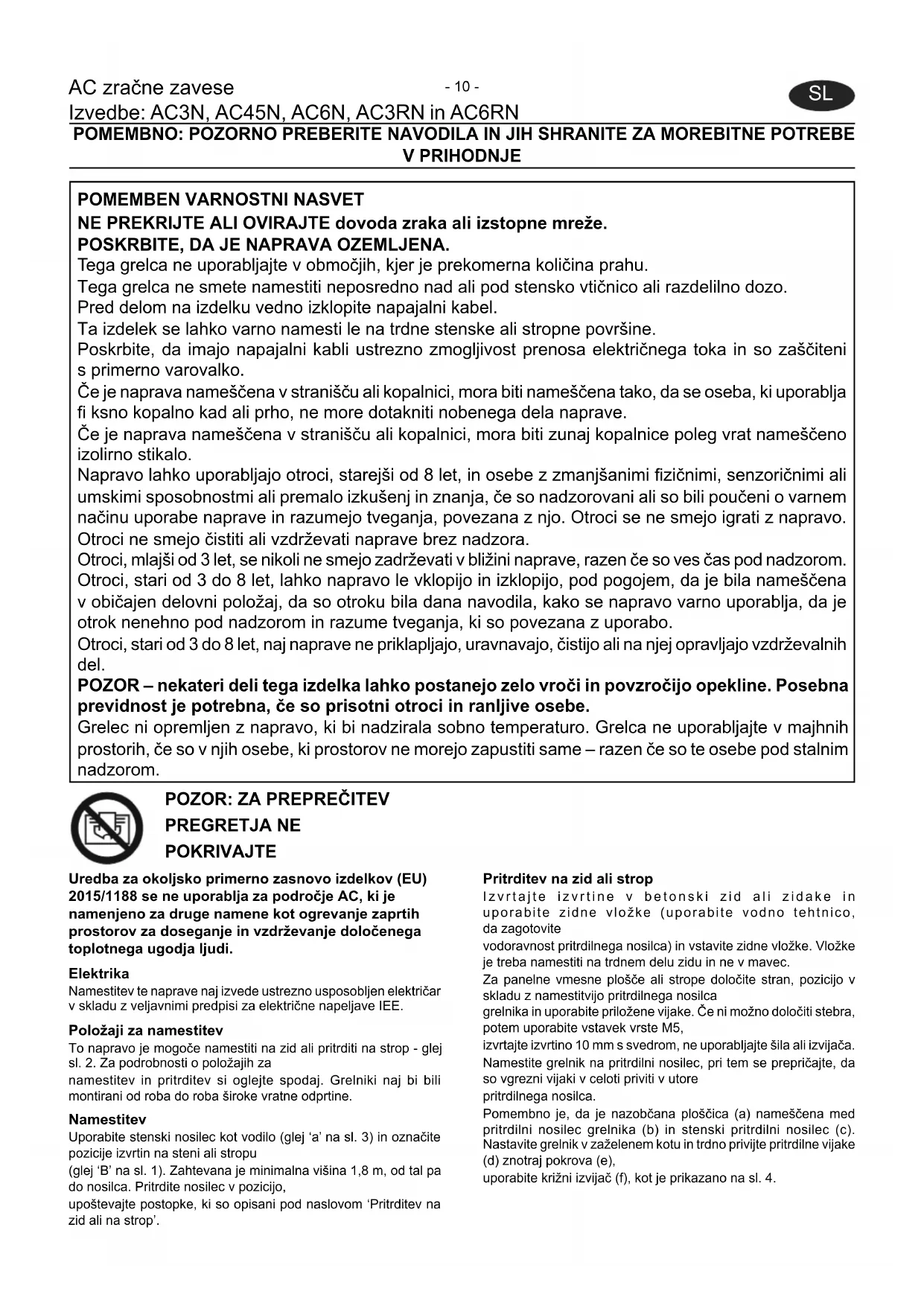

NE PREKRIJTE ALI OVIRAJTE dovoda zraka ali izstopne mreže. POSKRBITE, DA JE NAPRAVA OZEMLJENA. Tega grelca ne uporabljajte v območjih, kjer je prekomerna količina prahu. Tega grelca ne smete namestiti neposredno nad ali pod stensko vtičnico ali razdelilno dozo. Pred delom na izdelku vedno izklopite napajalni kabel. Ta izdelek se lahko varno namesti le na trdne stenske ali stropne površine. Poskrbite, da imajo napajalni kabli ustrezno zmogljivost prenosa električnega toka in so zaščiteni s primerno varovalko. Če je naprava nameščena v stranišču ali kopalnici, mora biti nameščena tako, da se oseba, ki uporablja fi ksno kopalno kad ali prho, ne more dotakniti nobenega dela naprave. Če je naprava nameščena v stranišču ali kopalnici, mora biti zunaj kopalnice poleg vrat nameščeno izolirno stikalo. Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fi zičnimi, senzoričnimi ali umskimi sposobnostmi ali premalo izkušenj in znanja, če so nadzorovani ali so bili poučeni o varnem načinu uporabe naprave in razumejo tveganja, povezana z njo. Otroci se ne smejo igrati z napravo. Otroci ne smejo čistiti ali vzdrževati naprave brez nadzora. Otroci, mlajši od 3 let, se nikoli ne smejo zadrževati v bližini naprave, razen če so ves čas pod nadzorom. Otroci, stari od 3 do 8 let, lahko napravo le vklopijo in izklopijo, pod pogojem, da je bila nameščena v običajen delovni položaj, da so otroku bila dana navodila, kako se napravo varno uporablja, da je otrok nenehno pod nadzorom in razume tveganja, ki so povezana z uporabo. Otroci, stari od 3 do 8 let, naj naprave ne priklapljajo, uravnavajo, čistijo ali na njej opravljajo vzdrževalnih del. POZOR – nekateri deli tega izdelka lahko postanejo zelo vroči in povzročijo opekline. Posebna previdnost je potrebna, če so prisotni otroci in ranljive osebe. Grelec ni opremljen z napravo, ki bi nadzirala sobno temperaturo. Grelca ne uporabljajte v majhnih prostorih, če so v njih osebe, ki prostorov ne morejo zapustiti same – razen če so te osebe pod stalnim nadzorom. Uredba za okoljsko primerno zasnovo izdelkov (EU) 2015/1188 se ne uporablja za področje AC, ki je namenjeno za druge namene kot ogrevanje zaprtih prostorov za doseganje in vzdrževanje določenega toplotnega ugodja ljudi. Elektrika Namestitev te naprave naj izvede ustrezno usposobljen električar v skladu z veljavnimi predpisi za električne napeljave IEE. Položaji za namestitev To napravo je mogoče namestiti na zid ali pritrditi na strop - glej sl. 2. Za podrobnosti o položajih za namestitev in pritrditev si oglejte spodaj. Grelniki naj bi bili montirani od roba do roba široke vratne odprtine. Namestitev Uporabite stenski nosilec kot vodilo (glej ‘a’ na sl. 3) in označite pozicije izvrtin na steni ali stropu (glej ‘B’ na sl. 1). Zahtevana je minimalna višina 1,8 m, od tal pa do nosilca. Pritrdite nosilec v pozicijo, upoštevajte postopke, ki so opisani pod naslovom ‘Pritrditev na zid ali na strop’. Pritrditev na zid ali strop Izvrtajte izvrtine v betonski zid ali zidake in uporabite zidne vložke (uporabite vodno tehtnico, da zagotovite vodoravnost pritrdilnega nosilca) in vstavite zidne vložke. Vložke je treba namestiti na trdnem delu zidu in ne v mavec. Za panelne vmesne plošče ali strope določite stran, pozicijo v skladu z namestitvijo pritrdilnega nosilca grelnika in uporabite priložene vijake. Če ni možno določiti stebra, potem uporabite vstavek vrste M5, izvrtajte izvrtino 10 mm s svedrom, ne uporabljajte šila ali izvijača. Namestite grelnik na pritrdilni nosilec, pri tem se prepričajte, da so vgrezni vijaki v celoti priviti v utore pritrdilnega nosilca. Pomembno je, da je nazobčana ploščica (a) nameščena med pritrdilni nosilec grelnika (b) in stenski pritrdilni nosilec (c). Nastavite grelnik v zaželenem kotu in trdno privijte pritrdilne vijake (d) znotraj pokrova (e), uporabite križni izvijač (f), kot je prikazano na sl. 4.

POZOR: ZA PREPREČITEV

PREGRETJA NE POKRIVAJTEElektrična povezava Sprostite vijaka na obeh straneh izhodne mrežice (glej sl. 5) za dostop do mesta priključitve oskrbovalnih kablov - glej sl. 6. Vpeljite glavni kabel skozi izrez na zadnji plošči (ne na notranji strani) in skozi zadnji kabelski sponki in izvedite povezavo kablov, kot je opisano na sl. 6 (glej tudi sl. 7 za detajlni pogled na kabelsko sponko). Sl. 7a Prikazuje detajle kabelske sponke za izvedbe AC3N in AC3RN. Sl. 7b Prikazuje detajle kabelske sponke za izvedbe AC45N in AC6N. Opomba: Del ‘A’ kabelske sponke je zasukan navzgor, za sprejem daljšega kabla. Priključitev na fi ksno kabelsko povezavo mora biti izvedeno z bližnjim, minimalno 20 amp dvo-polnim stikalom za izvedbe AC3N, AC3RN in AC45N. Priključitev na fi ksno kabelsko povezavo mora biti izvedeno z bližnjim, minimalno 30 amp dvo-polnim stikalom za izvedbo AC6N z minimalnim odpiranjem kontaktov 3mm na obeh polih. Namestite izhodno varovalno mrežico. Pred uporabo naprave poskrbite, da je zračna zavesa dobro pritrjena na svoje mesto in da so napajalni kabli dobro pritrjeni. Delovanje (modeli AC3N, AC45N in AC6N) Grelnik priključite na električno napajanje. Vklop stikala na oznako ‘I’ električni tok do ventilatorja. Izberite ‘l’ in manjše stikalo označeno ‘l’ po potrebi (glej sl. 9) Nastavitve - I : Ventilator vklop ‘On’ I + : Polovično ogrevanje I + + : Polno ogrevanje Delovanje (izvedba AC3RN in AC6RN) Grelnik priključite na električno napajanje. Za ročno delovanje izberite pozicijo stikala ‘MAN’. Za delovanje preko daljinskega upravljalnika izberite pozicijo stikala ‘AUTO’. Izberite želeni izhod ogrevanja z manjšim stikalom označenim z ‘l’ (glej sl. 10). Za delovanje z daljinskim upravljalnikom morate najprej izbrati ‘AUTO’. Grelnik zdaj lahko vklapljate ali izklapljate z daljinskim upravljalnikom (glej sl. 8). Nastavitve - MAN : Vklop ventilatorja (On) AUTO : Vklop ali izklop ventilatorja (uporaba daljinskega upravljalnika I / O) MAN / AUTO + : Polovično ogrevanje MAN / AUTO + + : Polno ogrevanje ‘AUTO’ je osnovna nastavitev na izklop ‘OFF’ v primeru, ko se ne uporablja daljinski upravljalnik. OPOMBA: Za daljinsko povezavo se uporablja infrardeča tehnologija, ki deluje v dosegu 8 metrov. Če se daljinsko upravljanje ne deluje, izklopite glavno oskrbo z električnim tokom za najmanj 30 sekund in izberite ročno ‘MAN’ za ročne operacije. Daljinski upravljalnik (izvedba AC3RN in AC6RN) Vstavite dve 1.5 voltni AAA bateriji v daljinski upravljalnik. Preklopite na grelniku na ‘AUTO’ za samodejno delovanje. Za vklop grelnika pritisnite tipko I, za izklop pritisnite tipko O. Če daljinski upravljalnik ne deluje, najprej preverite baterije, potem usmerite daljinski upravljalnik direktno v smeri grelnika. Kadar daljinskega upravljalnika ne potrebujete, ga lahko namestite na predvideno stensko držalo (glej sl. 8). Priloženi so vijaki in zidni vložki za pritrditev držala na steno. Pomembne informacije o baterijah Ne uporabljajte baterij, ki puščajo. Baterije zavrzite v skladu z zakoni in lokalnimi predpisi. Če kombinirate različne vrste baterij, napačno vstavite baterije, ne zamenjate vseh baterij istočasno, odvržete baterije v ogenj ali jih poskušate napolniti, čeprav to ni mogoče, lahko pride do puščanja elektrolitov. Toplotne varnostne prekinitve Oskrba električne energije do ogrevalnih elementov se prekine, če pride do enega ali kombinacije sledečih neobičajnih dogodkov:

1. Dovod zraka ali izhodna mrežica je ovirana.

Opomba: Če se deluje toplotna varnostna prekinitev, možno je vrtenje ventilatorja, poslabšanje učinka gretja. Če se to zgodi, takoj izklopite enoto in izvedite postopek resetiranja, kot je opisano spodaj. Postopek za ponastavljanje izklopa(-ov) Ugotovite vzrok in ga odpravite. Upoštevajte spodnje korake, če želite ponastaviti izklop(-e).

1. Odklopite napajanje.

2. Naj potuje izvijač z majhno ploščato glavo skozi ploščo za

dovod/izstop zraka »B« na gumbno stran izklopa (glejte »g« na sliki 14) in preprečite stik z elementom (glejte »e« na sliki 14).

3. Pritisnite gumb za ponastavitev v smeri, kot jo prikazuje slika

Če izklop še naprej deluje v obratnem vrstnem redu, je treba grelnik izklopiti in kontaktirati serviserja.Vzdrževanje OPOZORILO: Napravo pred vzdrževanjem izklopite iz električnega omrežja. Ta izdelek ne potrebuje vzdrževanja. Če grelnik uporabljate v izjemno prašnih prostorih, boste morali občasno s ščetko previdno očistiti mrežico za dovod zraka. Recikliranje Za električne izdelke, ki so bili prodani v Evropski skupnosti. Ko naprava odsluži svojemu namenu je ne smete odstraniti v hišne odpadke. Prosimo, reciklirajte na za to določenem mestu. Posvetujte se z vašo lokalno upravo ali podjetjem, ki skrbi za reciklažo v vaši državi. Čiščenje

OPOZORILO: VEDNO IZKLOPITE DOVOD

ELEKTRIČNEGA TOKA, preden začnete s čiščenjem grelnika. Za čiščenje grelnika ne uporabljajte detergentov, agresivnih polirnih sredstev ali topil. Enoto očistite s suho krpo; madeže odstranite s pomočjo blagega čistila in krpe. Bodite pozorni, da vlaga ne zaide v notranjost izdelka. Bodite pazljivi, da se v grelniku ne nabere prah ali umazanija, saj lahko to privede do pregrevanja elementa. Nabrano umazanijo očistite s sesalnikom. Garancijske storitve Če potrebujete garancijske storitve ali želite kupiti rezervne dele, se obrnite na trgovca, pri katerem ste kupili napravo, ali pa pokličite servisno številko za svojo državo, ki je na garancijski kartici. Ne vračajte nam okvarjenega izdelka, ker lahko pride do izgube ali poškodovanja in zamude pri nudenju zadovoljivih storitev. Shranite račun kot dokazilo o nakupu. Shranite raиun kot dokazilo o nakupu.- 11 - VIKTIG: VENNLIGST LES ANVISNINGENE NØYE OG TA VARE PÅ DEM FOR FREMTIDIG BRUK
