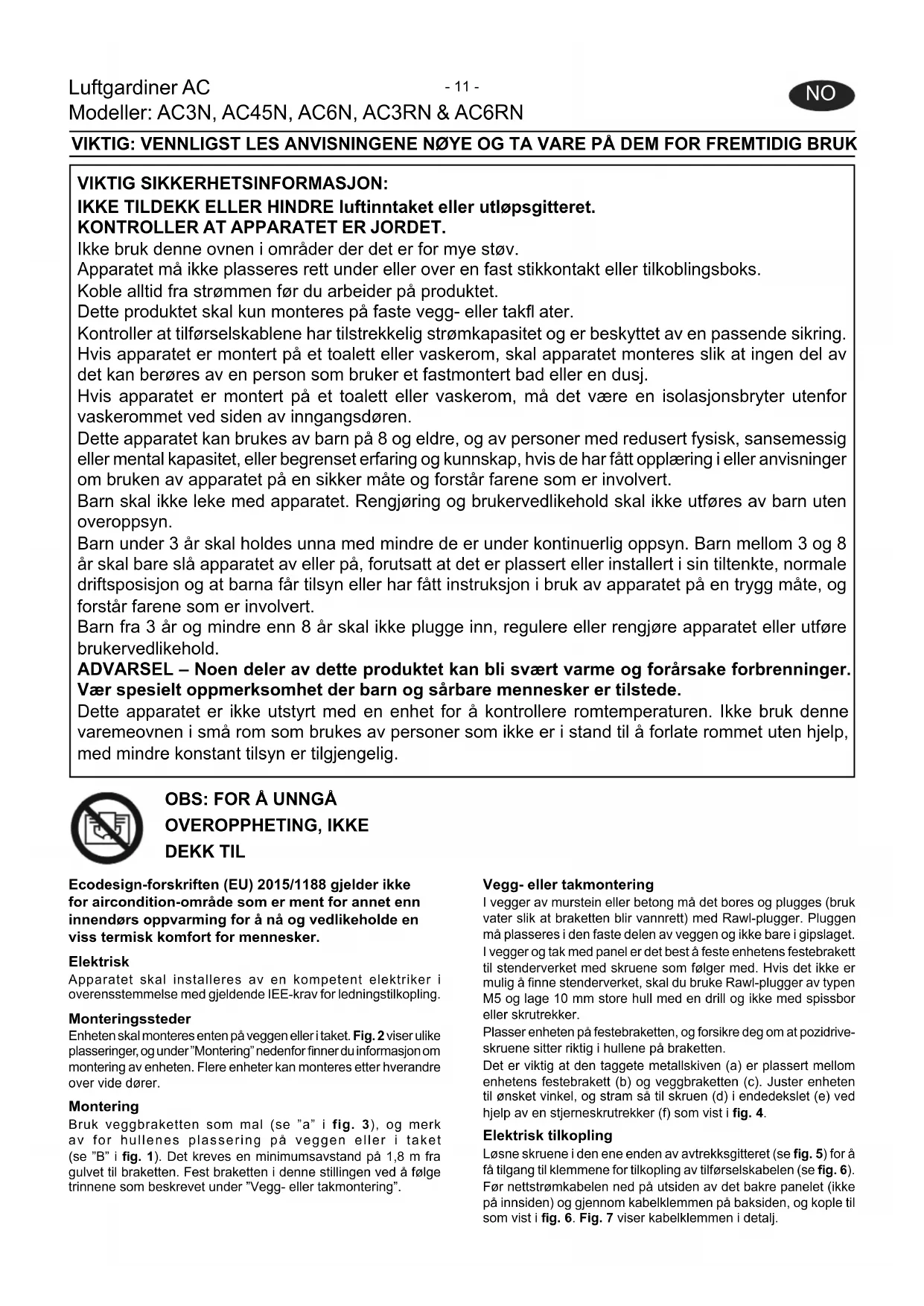

BRUKSANVISNING AC6N DIMPLEX

IKKE TILDEKK ELLER HINDRE luftinntaket eller utløpsgitteret.

KONTROLLER AT APPARATET ER JORDET.

Ikke bruk denne ovnen i områder der det er for mye støv.

Apparatet må ikke plasseres rett under eller over en fast stikkontakt eller tilkoblingsboks.

Kontroller at tilførselskablene har tilstrekkelig strømkapasitet og er beskyttet av en passende sikring.

Hvis apparatet er montert på et toalett eller vaskerom, skal apparatet monteres slik at ingen del av det kan berøres av en person som bruker et fastmontert bad eller en dusj.

Hvis apparatet er montert på et toalett eller vaskerom, må det være en isolasjonsbryter utenfor vaskerommet ved siden av inngangsdøren.

Dette apparatet kan brukes av barn på 8 og eldre, og av personer med redusert fysisk, sansemessig eller mental kapasitet, eller begrenset erfaring og kunnskap, hvis de har fått opplæring i eller anvisninger om bruken av apparatet på en sikker måte og forstår farene som er involvert.

Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten overoppsyn.

Barn under 3 år skal holdes unna med mindre de er under kontinuerlig oppsyn. Barn mellom 3 og 8 år skal bare slå apparatet av eller på, forutsatt at det er plassert eller installert i sin tiltenkte, normale driftsposisjon og at barna får tilsyn eller har fått instruksjon i bruk av apparatet på en trygg måte, og forstår farene som er involvert.

Barn fra 3 år og mindre enn 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre brukervedlikehold.

ADVARSEL – Noen deler av dette produktet kan bli svært varme og forårsake forbrenninger. Vær spesielt oppmerksomhet der barn og sårbare mennesker er tilstede.

Dette apparatet er ikke utstyrt med en enhet for å kontrollere romtemperaturen. Ikke bruk denne varemeovnen i små rom som brukes av personer som ikke er i stand til å forlate rommet uten hjelp, med mindre konstant tilsyn er tilgjengelig.

OBS: FOR Å UNNGÅ

OVEROPPHETING, IKKE

DEKK TIL

Ecodesign-forskriften (EU) 2015/1188 gjelder ikke for aircondition-område som er ment for annet enn innendørs oppvarming for å nå og vedlikeholde en viss termisk komfort for mennesker.

Elektrisk

Apparatet skal installeres av en kompetent elektriker i overensstemmelse med gjeldende IEE-krav for ledningstilkopling.

Monteringssteder

Enheten skal monteres enten på veggen eller i taket. Fig. 2 viser ulike plasseringer, og under "Montering" nedenfor finner du informasjon om montering av enheten. Flere enheter kan monteres etter hverandre over vide dører.

Montering

Bruk veggbraketten som mal (se "a" i fig. 3), og merk av for hullenes plassering på veggen eller i taket (se "B" i fig. 1). Det kreves en minimumsavstand på 1,8 m fra gulvet til braketten. Fest braketten i denne stillingen ved å følge trinnene som beskrevet under "Vegg- eller takmontering".

Vegg- eller takmontering

I vegger av murstein eller betong må det bores og plugges (bruk vater slik at braketten blir vannrett) med Rawl-plugger. Pluggen må plasseres i den faste delen av veggen og ikke bare i gipslaget. I vegger og tak med panel er det best å feste enhetens festebrakett til stenderverket med skruene som følger med. Hvis det ikke er mulig å finne stenderverket, skal du bruke Rawl-plugger av typen M5 og lage 10 mm store hull med en drill og ikke med spissbor eller skrutrekker.

Plasser enheten på festebraketten, og forsikre deg om at pozidrive-skruene sitter riktig i hullene på braketten.

Det er viktig at den taggete metallskiven (a) er plassert mellom enhetens festebrakett (b) og veggbraketten (c). Juster enheten til ønsket vinkel, og stram så til skruen (d) i endedekslet (e) ved hjelp av en stjerneskrutrekker (f) som vist i fig. 4.

Elektrisk tilkopling

Løsne skruene i den ene enden av avtrekksgitteret (se fig. 5) for å få tilgang til klemmene for tilkopling av tilførselskabelen (se fig. 6). Før nettstrømkabelen ned på utsiden av det bakre panelet (ikke på innsiden) og gjennom kabelklemmen på baksiden, og kople til som vist i fig. 6. Fig. 7 viser kabelklemmen i detalj.

Fig. 7a viser kabelklemmen for AC3N- og AC3RN-modellene i detalj.

Fig. 7b viser kabelklemmen for AC45N- og AC6N-modellene i detalj. Merk! Del "A" av kabelklemmen er snudd for å gi plass til en større kabel.

Tilkopling til faste ledninger skal gjøres gjennom en nærliggende topolet bryter på minst 20 ampere på modellene AC3N, AC3RN og AC45N.

Tilkopling til faste ledninger skal gjøres gjennom en nærliggende topolet bryter på minst 30 ampere på modell AC6N, med en avstand på minst 3 mm ved hver pol.

Fest avtrekksgitteret igjen.

Forsikre deg om at luftgardinen er godt festet, og at tilførselskabelen er riktig festet i klemmen, før enheten tas i bruk.

Bruk (Modellene AC3N, AC45N og AC6N)

Slå på strømtilførselen til varmeapparatet.

Når du slår på bryteren som er merket med "I", aktiveres viften.

Velg "I" og de mindre bryterne merket med "●" etter behov (se fi g. 9).

Innstillinger -	I	:	Vifte
	I + ●	:Halv varme
	I + ● + ●	:Full varme

Bruk (Modellen AC3RN og AC6RN)

Slå på strømtilførselen til varmeapparatet.

Velg bryterposisjon "MAN" for manuell drift.

Velg bryterposisjon "AUTO" for drift via fjernkontroll.

Velg ønsket varmeeffekt ved hjelp av de mindre bryternes posisjon "●" (se fig. 10).

For å bruke fjernkontrollen må du først velge "AUTO". Du kan nå slå varmeapparatet "på" eller "av" ved hjelp av fjernkontrollen (se fi g. 8).

Innstillinger -

MAN : Vifte på

(ved bruk av fjernkontroll I / O)

MAN / AUTO + ● : Halv varme

MAN / AUTO + ● + ● : Full varme

I posisjonen "AUTO" er standardinnstillingen "av" hvis fjernkontrollen ikke brukes.

Merk! Det brukes infrarød teknologi for fjernkontrollen. Rekkevidden er 8 meter.

Hvis du mister fjernkontrollen, skal du slå av nettstrømtilførselen i minst 30 sekunder, og så velge "MAN" for manuell drift.

Fjernkontroll (Kun modellen AC3RN og AC6RN)

Sett inn 2 batterier på 1,5 V (type AAA) i fjernkontrollen.

Sett varmeapparatets bryter i posisjonen "AUTO" for automatisk drift.

Trykk på I-knappen for å aktivere varmeapparatet eller O-knappen for å slå det av.

Hvis du ikke får til å bruke fjernkontrollen for å betjene varmeapparatet, skal du først kontrollere batteriene, og deretter sørge for at fjernkontrollen peker direkte mot apparatet når du forsøker å betjene det.

Når fjernkontrollen ikke er i bruk, kan den plasseres i en holder som følger med og kan monteres på veggen (se fig. 8). Det følger med skruer og Rawl-plugger for veggmontering av holderen.

Viktig batteriinformasjon

Kast batterier som lekker.

Deponer batteriene i henhold til gjeldende lover og forskrifter. Alle batterier kan lekke elektrolytt hvis de blandes med andre batterityper, hvis de monteres feil, hvis alle batteriene ikke skiftes ut samtidig, hvis de kastes på et bål eller hvis du forsøker å lade

Utkopling ved overoppheting

Strømtilførselen til varmeelementene brytes hvis ett eller flere av følgende forhold foreligger:

1. Luftinntaks- eller avtrekksgitrene er tette.
2. Redusert intern ventilasjon på grunn av mye støv og lo.
3. Vifteenheten stanser.

Merk! Hvis utkoplingsfunksjonen aktiveres, kan viften fortsette å gå og redusere varmeapparatets ytelse. Hvis dette skjer, skal du umiddelbart slå av apparatet og følge instruksjonene for nullstilling nedenfor.

Prosedyre for tilbakestilling av utklipp

Etablere årsak og eliminere.

Følg trinnene nedenfor for å tilbakestille utklipp

1. Koble fra strømforsyningen.
2. Plasser den lille fl ate skruetrekkeren gjennom luftinntak-/luftuttakspanel «B» til siden av utklippet (se «g» i figur 14) for å unngå kontakt med element (se «e» i figur 14).
3. Trykk på tilbakestill-knappen i retningen som vises i fi gur 14 for å tilbakestille utklippet (utklippet klikker när det er tilbakestilt)
4. Fjern skrutrekkeren forsiktig.
5. Slå på strømmen.

Hvis utklippet fortsatt ikke fungerer periodisk, må varmeapparatet slås av og en servicetekniker kontaktes.

Vedlikehold

ADVARSEL! Kople apparatet fra nettstrøm før det blir utført vedlikeholdsarbeid.

Dette produktet er konstruert slik at det ikke krever vedlikehold. Hvis det brukes i et svært støvet miljø, kan det imidlertid av og til være nødvendig å børste luftinntaksgitteret forsiktig rent for støv.

Gjenvinning

Gjelder elektriske produkter som selges innen EU.

Når elektriske produkter skal kasseres etter endt bruk, skal de ikke kastes sammen med husholdningsavfall.

Send dem til gjenvinningsanlegg der slike fi nnes. Forhør deg med lokale myndigheter eller forhandleren om

gjenvinning i det aktuelle landet.

Rengjøring

ADVARSEL! KOPLE ALLTID FRA STRÖMTILFÖRSELEN før du rengjør

apparatet.

Bruk ikke noen form for vaskemidler, skurepulver eller poleringsmidler på varmeapparatet.

Ytterflaten kan tørkes av med en fuktig klut med jevne mellomrom. Fjern flekker ved å vaske med en klut fuktet med en svak såpeoppløsning, og tørk av etterpå. Pass på at det ikke kommer fuktighet inn i produktet.

Kontroller at støv eller lo ikke samler seg inni varmeapparatet, fordi dette kan føre til at varmeelementet overopphetes. Fjern eventuell loansamling med støvsuger.

Kundeservice

Hvis du skulle få behov for kundeservice eller reservedeler, bes du kontakte leverandøren du kjøpte apparatet fra, eller benytte det relevante servicenummeret for ditt land på garantikortet.

Et defekt produkt skal ikke returneres til oss i første omgang, ettersom dette kan føre til tap eller skade og forsinke tilfredsstillende service.

Vi ber deg ta vare på kvitteringen som kjøpsbevis.
