Vrsta izdelka	Električno segrevanje z ventilatorjem (zračna zavesa)
Znamka	Dimplex
Model	AC45N
Napajanje	230 V, zahteva dvopolno stikalo najmanj 20 A
Moč	4500 W (ocena glede na referenco)
Namestitev	Stenska ali stropna, minimalna višina 1,8 m od tal
Načini delovanja	Samo prezračevanje (I), srednje ogrevanje (I+●), maksimalno ogrevanje (I+●+●)
Upravljanje	Ročna stikala
Varnost	Termični odklopnik, zaščita pred pregrevanjem, navodila za otroke in ranljive osebe
Čiščenje	Vlažna krpa za zunanjost, sesalnik za vhodne rešetke
Vzdrževanje	Vzdrževanje ni potrebno, razen čiščenja rešetk v prašnem okolju
Material	Kovina (verjetno jeklo)
Recikliranje	Ne odlagajte med gospodinjske odpadke, oddajte na zbirnem mestu OEEO
Nadomestni deli	Na voljo pri servisni službi
Garancija	V skladu z veljavno zakonodajo, shranite račun

Pogosto zastavljena vprašanja - AC45N DIMPLEX

Kako namestiti Dimplex AC45N?

Napravo mora namestiti usposobljen električar. Pritrdite nosilec na steno ali strop na minimalno višino 1,8 m od tal. Uporabite priložene vložke za polne stene. Priključite napajanje prek dvopolnega stikala najmanj 20 A. Prepričajte se, da vhodne in izhodne rešetke niso zamašene.

Kako očistiti Dimplex AC45N?

Pred čiščenjem izključite napravo. Zunanjost obrišite z vlažno krpo (brez abrazivnih detergentov). S sesalnikom odstranite prah in kosme z vhodnih rešetk na zadnji strani.

Kaj storiti, če naprava ne greje več?

Najprej preverite, ali se je termični odklopnik sprožil (ventilator deluje, vendar ni toplote). Sledite postopku ponastavitve: izključite, vstavite izvijač v režo vhodne/izhodne plošče, pritisnite gumb za ponastavitev, dokler ne zaslišite klika. Ponovno priključite. Če težava ne izgine, kontaktirajte servisno službo.

Ali se naprava lahko uporablja v kopalnici?

Da, vendar mora biti nameščena tako, da oseba v kadi ali pod fiksno prho ne more doseči nobenega dela naprave. Odklopnik mora biti nameščen zunaj prostora.

Kolikšna je moč Dimplex AC45N?

Največja moč je približno 4500 W, s tremi stopnjami: samo prezračevanje (I), srednje ogrevanje (I+●) in maksimalno ogrevanje (I+●+●).

Ali lahko napravo uporabljam z otroki?

Otroci, mlajši od 3 let, naj se ne približujejo napravi. Otroci, stari od 3 do 8 let, lahko napravo le vklopijo/izklopijo pod nadzorom. Otroci nikoli ne smejo čistiti ali nastavljati naprave. Pazite na vroče površine.

Kako ponastaviti termični odklopnik?

Izključite napravo. Vstavite majhen ploščati izvijač v režo vhodne/izhodne plošče (stran gumba), ne da bi se dotaknili grelnega elementa. Pritisnite gumb za ponastavitev, dokler ne zaslišite klika. Odstranite izvijač in ponovno priključite.

Ali je Dimplex AC45N združljiv z daljinskim upravljalnikom?

Ne, model AC45N nima daljinskega upravljalnika. Le modela AC3RN in AC6RN ga imata. Upravljanje je ročno s stikali.

Kje najti nadomestne dele za Dimplex AC45N?

Obrnite se na prodajalca ali servisno službo Dimplex v vaši državi. Ne vračajte pokvarjenega izdelka, ne da bi jih predhodno kontaktirali. Shranite račun kot dokazilo o nakupu.

Kakšna so pomembna varnostna navodila?

Nikoli ne pokrivajte naprave, da preprečite pregrevanje. Prepričajte se, da je naprava ozemljena. Pred vzdrževanjem izključite. Ne uporabljajte v zelo prašnih prostorih. Upoštevajte minimalno višino namestitve 1,8 m.

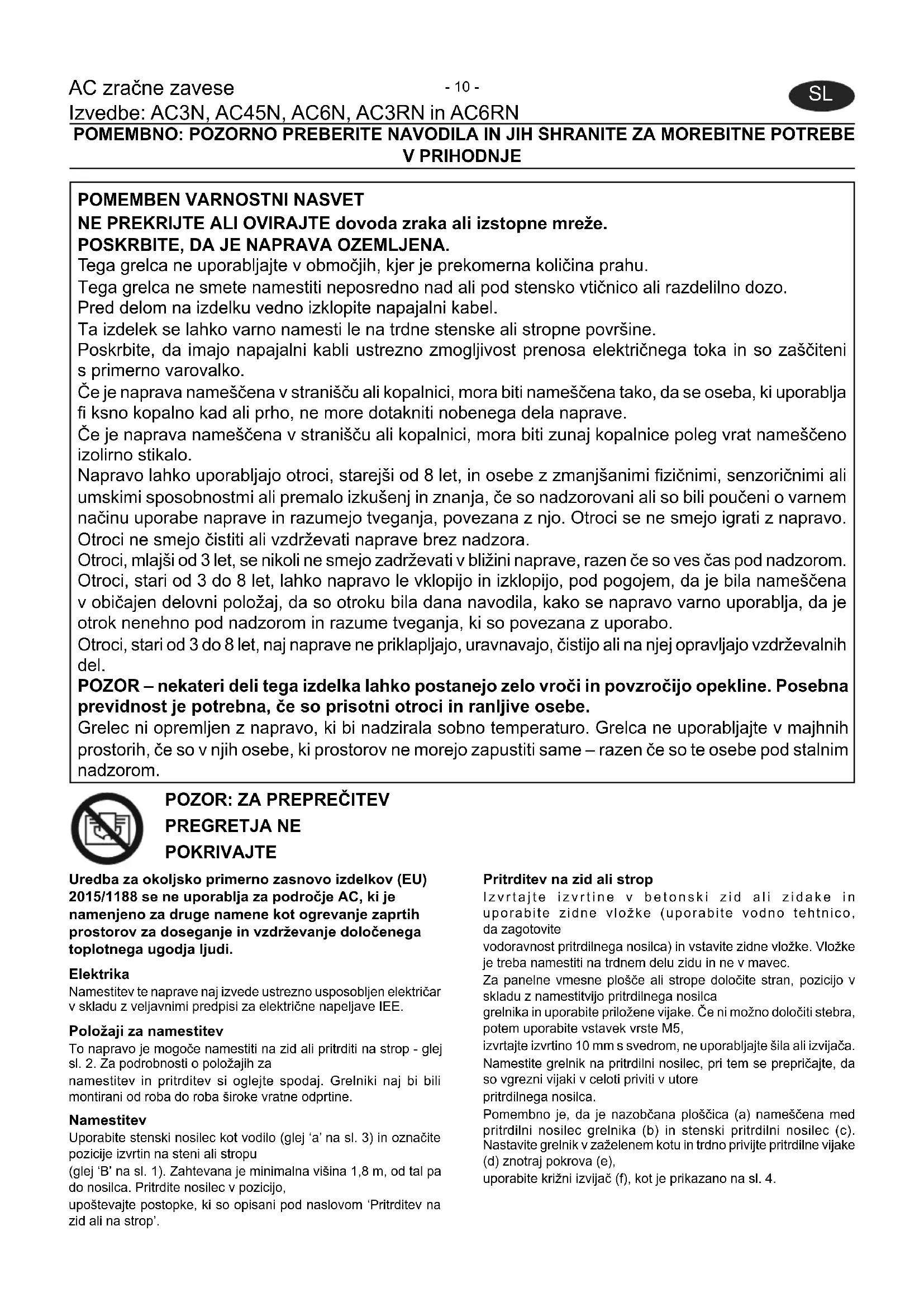

NAVODILA ZA UPORABO AC45N DIMPLEX

Tega grelca ne uporabljajte v območijh, kjer je prekomerna količina prahu.

Tega grelca ne smete namestiti reposredno nad ali pod stensko vtičnico ali razdelilno dozo.

Pred delom na izdelku vedno izklopite napajalni kabel.

Ta izdelek se lahko varno namesti ne na trdne stenske ali stropne povrsine.

Poskrbite, da imajo napajalni kabli ustrezno zmogljivost prenosa elektricnega toka in so zašiteni s primerno varovalko.

Če je naprava namescena v stranišcu ali kopalnici, mora biti namescena takto, da se oseba, ki uporablja fi ksno kopalno kad ali prho, ne more dotakniti nobenega dela naprave.

Če je naprava nameščena v stranišču ali kopalnici, mora biti zunaj kopalnice poleg vrat nameščeno izolirno stikalo.

Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali premalo izkušenj in znanja, če so nadzorovani ali so bili poučeni o varnem načinu uporabe naprave in razumejo tveganja, povezana z njo. Otroci se ne smejo igrati z napravo.

Otroci ne smejo cistiti ali vzdhrzevati naprave brez nadzora.

Otroci, mlajsi od 3 let, se nikoli ne smejo zadrževati v blizini naprave, razen ce so ves ās pod nadzorom. Otroci, stari od 3 do 8 let, lahko napravo le vklopijo in izklopijo, pod pogojem, da je bila namescena v običajen delovni položaj, da so otroku bila dana navodila, kako se napravo varno uporablja, da je otrok nenehno pod nadzorom in razume tveganja, ki so povezana z uporabo.

Otroci, stari od 3 do 8 let, naj naprave ne priklapljajo, uravnavajo, cistijo ali na njej opravljajo vzdhrzevalnih del.

POZOR – nekateri deli tega izdelka lahko postanejo zelo vroci in povzrocijo opekline. Posebna previdnost je potrebna,Če so prisotni otroci in ranljive osebe.

Grelec ni opremljen z napravo, ki bi nadzirala sobno temperaturo. Grelca ne uporabljaje v majhnih prostorih, ce so v njih osebe, ki prostorov ne morejo zapustiti same - razen ce so te osebe pod stalnim nadzorom.

POZOR: ZA PREPRECITEV

PREGRETJANE

POKRIVAJTE

Uredba za okoljsko primerno zasnovo izdelkov (EU)

2015/1188 se ne uporablja za področje AC, ki je namenjeno za druge namene kot ogrevanje zaprtih prostorov za doseganje in vzdřevanje dolocěnega toplotnega ugodja ljudi.

Elektrika

Namestitev te naprave naj izvede ustrezno usposoblen elektricar v skladu z veljavnimi predpisi za elektricne napeljave IEE.

Položaji za namesitev

To napravo je mogoce namestiti na zid ali pritrditi na strop - glej sl. 2. Za podrobnosti o polozajih za

namestitev in pritrditev si oglejte spodaj. Grelniki nj bi bili montirani od roba do roba siroke vratne odprtine.

Namestitev

Uporabite stenski nosilec kotvodilo (glej 'a' na sl. 3) in označite pozicije izvirtin na steni ali stropu

(glej 'B' na sl. 1). Zahtevana je minimalna visina 1,8 m, od tal pa do nosilca. Pritrdite nosilec v pozicijo,

upostevajte postopke, ki so opisani pod naslovom 'Pritrditev na zid ali na strop'.

Pritditev na zid ali strop

Izvrjate izvrtine v betonski zid ali zidake in uporabite zidne vlozke (uporabitevodno tehtnico, da zagotovite

vodoravnost pritrdlnega nosilca) in vstavite zidne vlozke. Vlozke je treba namestiti na trdnem delu zidu in ne v mavec.

Za panelne vmesne plošće ali strope dolocite stran, pozicijo v skladu z namestitvijo pritrdilnega nosilca

grelnika in uporabite priložene vijake. Čeni možno določiti stebra, potem uporabite vstavek vrste M5,

uporabite križni izvjac (f), kot je prikazano na sl. 4.

Elektricna povezava

Sprostite vijaka na obeh straneh izhodne mrežice (glej sl. 5) za dostop do mesta priključitve oskrbovalnih kablov - glej sl. 6.

Vpeljite glavni kabel skozi izrez na zadnji plošci (ne na notranji strani) in skozi zadnji kabelski sponki in izvedite povezavo kablov, kot je opisano na sl. 6 (glej tudi sl. 7 za detajnln pogled na kabelsko sponko).

SI. 7a Prikazuje detailjekabelske sponke za izvedbe AC3N in AC3RN.

Sl. 7b Prikazuje detailje kabelske sponke za izvedbe AC45N in AC6N. Opomba: Del 'A' kabelske sponke jezasukan navzgor, za sprejem daljsega kabla.

Prikljucitev na fiksno kabelsko povezavo mora biti izvedeno z bliznjim, minimalno 20 amp dvo-polnim stikalom za izvedbe AC3N, AC3RN in AC45N.

Prikljucitev na fiksno kabelsko povezavo mora biti izvedeno z bliznjim, minimalno 30 amp dvo-polnim

stikalom za izvedbo AC6N z minimalnim odpiranjem kontaktov 3mm na obeh polih.

Namestite izhodno varovalno mrežico.

Pred uporabo naprave poskrbite, da je zračna zavesa dobro pritrjena na svoje mesto in da so napajalni kabli dobro pritrjeni.

Delovanje (izvedba AC3RN in AC6RN)

Greelnik priključite na elektricno napajanje.

Zarocno delovanje izberite pozicijo stikala 'MAN'.

Za delovanje preko daljinskega upravljalnika izberite pozicijo stikala 'AUTO'.

Izberite Želeni izhod ogrevanja z manjsim stikalom označenim z I' (glej sl. 10).

Za delovanje z daljinskim upravljalnikom morate najprej izbrati AUTO. Grenik zdaj lahko vklapljate ali

izklapljate zdaljinskim upravljalinkom (glej sl. 8).

Nastavitve -

MAN:Vklopventilatorja(On)

AUTO: Vklop ali izklop ventilatorja

(uporaba daljinskega upravljalnika 1 / O)

MAN / AUTO + : Polovicno ogrevanje

MAN / AUTO + ● + ● : Polno ogrevanje

'AUTO' je osnovna nastavitev na izklop 'OFF' vprimeru, ko se ne uporablja daljinski upravljalnik.

OPOMBA: Za daljinski povezavo se uporablja infrardeča tehnologija, ki deluje v dosegu 8 metrov.

Ce se daljinsko upravljanje ne deluje, izklopite glavno oskrbo z elektricnim tokom za najmanj 30 sekund in izberite ročno 'MAN' za ročne operacije.

Daljinski upravljalnik (izvedba AC3RN in AC6RN)

Če daljinski upravljalnik ne deluje, najprej preverite baterije, potem usmerite daljinski upravljalnik direktno v smeri grelnika.

Kadar daljinskega upravljalnika ne potrebujete, ga lahko namestiten na prevideno stensko držalo

(glej sl. 8). Prilożeni so vijaki in zidni vložki za pritrditev držala na steno.

Pomembne informacije o baterijah

Ne uporabljaje baterij, ki pušćajo.

Baterije zavrzite v skladu z zakoni in lokalmimi predpisi. Čekombinirate razlne vrste baterij, napacno vstavite baterije, ne zamenjate vseh baterij istočasno, odvržete baterije v ogenji ali jih poskusate napolniti, Čeprav to ni mogoće, lahko pride do pusčanja elektrilotov.

Toplotne varnostne prekinitve

Oskrba elektricne energije do ogrevalnih elementov se prekine, ce pride do enega ali kombinacije sledečih neobičajnih dogodkov:

1. Dovod zraka ali izhodna mrežica je ovirana.

2. Oslabljeno notranje prezračevanje, zaradi nabiranja prahu in umazanje.

3. Ventilator se zaustavi.

Opomba: Če se deluje toplotna varnostna prekinitev, možno je vrtenje ventilatorja, poslabšanje učinka gretja.

Ce se to zgodi, takoj izklopite enoto in izvedite postopek resetiranja, kot je opisano spodaj.

Postopek za ponastavljanje izklopa(-ov)

Ugotovite vzrok in ga odpravite.

Upostevajte spodnje korake, ce zeite ponastavit izklop(-e).

1. Odklopite napajanje.
2. Naj potuje izvijač z majhno plosćato glavo skozi plosćo za dovod/izstop zraka «B« na gumbno stran izklopa (glejte «g« na sliki 14) in preprećite stik z elementom (glejte «e« na sliki 14).
3. Pritisnite gumb za ponastavitev v smeri, kot jo prikazuje slika 14, da ponastavite izklop. (Izklop ob ponastavitvi klikne)
4. Pazljivo izvlecite izvjac.
5. Vklopite napajanje.

Če izklop še naprej deluje v obratnem vrstnem redu, je treba grelnik izklopiti in kontaktirati serviserja.

Vzdrzevanje

OPOZORILO: Napravo pred vzdrževanjem izklopite iz elektricega omrežja.

Ta izdelek ne potrebuje vzdrrzevanja. Ce grenik uporabljate v izjemno prasnih prostorih, boste morali obcasno s sctko previdno ociistiti mreziico za dovod zraka.

Recikliranje

Za elektricne izdelke, ki so bili prodani v Evropski skuposti.

Ko naprava odsluži svojemu namenu je ne smete odstraniti v hišne opadke. Prosimo, reciklirajte na za to dolocenem mestu. Posvetujte se z vašo lokalno

upravo ali podjetjem, ki skrbi za reciklao v vaši državi.

Cischenje

OPOZORILO: VEDNO IZKLOPITE DOVODELEKTRICNEGA TOKAK, preden začnete sčišcenjem

grelnika.

Za ciscenje grelnika ne uporabljaje detergentov, agresivnih polirnih sredstev ali topil.

Enoto očistite s suho krpo; madeže odstranite s pomoćjo blagega Čistila in krpe. Bodite pozorni, da vlaga

ne zaide v notranjost izdelka.

Bodite pazljivi, da se v grelniku ne nabere prah ali umazanija, saj Iahko to privede do pregrevanja elementa.

Nabrano umazanijo očistite s sesalnikom.

Garancijske storitve

Če potrebujete garancijske storitve aliŽelite kupiti rezervne dele, se obrmita na trgovcva, pri katerem ste kupili napravo, ali paPokličite servisno stevilko za svojo državo, ki je na garancijski kartici.

Ne vračajte nam okvarjenega izdelka, ker lahko pride do izgube ali poskodovanja in zamude pri nudenju

zadovljivithoritev.

Shranite račun kot dokazilo o nakupu.

Shranite ranun kot dokazilo o nakupu.
