NÁVOD NA OBSLUHU LF1000 MAKITA

Vysvetlenie všeobecného zobrazenia

1-1. Nastavovacia skrutka s maticou
1-2. Noha
2-1. Fixná doska
2-2. Hex. skrutka
3-1. Žliabky v tvare U
4-1. Chránič dolnej čepele A
4-2. Chránič dolnej čepele B
5-1. Chranič dolnej čepele A (používaný len v režime zrezaného pílenia)
6-1. Tlačidlo posunutia
6-2. Štiepiaci nôž
6-3. Chranič hornej čepele (používaný v režime stolového pílenia)
7-1. Vrchný povrch rotačnej základne
7-2. Okraj čepele
7-3. Vodidlové ochranné zariadenie
8-1. Dolný limit zarážky
8-2. Nastavovacia skrutka s maticou
8-3. Matica
9-1. Šrauba (Skrutka)
9-2. Vodidlové ochranné zariadenie
10-1. Rúčka
10-2. Rotačný stôl
11-1. Páčka
12-1. Rúčka
13-1. Páčka
13-2. Nastavovací otočný gombík híbky rezania
14-1. Spínač v režime zrezaného pílenia
14-2. Spínač v režime stolového pílenia
14-3. Tlačidlo odomknutia
14-4. Spúšť
14-5. Rúčka
14-6. Páčka
14-7. Tlačidlo zapnutia
14-8. Tlačidlo vypnutia
15-1. Nastavovací otočný gombík híbky rezania
16-1. Čap zarážky
17-1. Zastrkávací klúč
17-2. Držiak klúča
18-1. Zastrkávací klúč
18-2. Posúvačový uzáver
18-3. Hex. skrutka
19-1. Páčka
19-2. Zdvíhacia páka
20-1. Čepel' píly
20-2. Chránič čepele B
21-1. Puzdro čepele
21-2. Šipka
21-3. Čepel' píly
21-4. Šipka
22-1. Hex. skrutka
22-2. Vonkajšia obruba

22-3. Čepel' píly
22-4. Vnútorná obruba
22-5. Vreteno
22-6. Prstenec
23-1. Upínacia matica
23-2. Hex. skrutka
23-3. Štiepiaci nôž
24-1. Štiepiaci nôž
24-2. Čepel' píly
25-1. Šírka čepele
25-2. Štiepiaci nôž
25-3. Hex. skrutka
26-1. Držiak ochranného zariadenia na pozdížne rezanie
26-2. Vodiaca lišta
26-3. Ut'ahovacia skrutka (A)
26-4. Ut'ahovacia skrutka (B)
26-5. Ochranné zariadenie na pozdížne rezanie
27-1. Ochranné zariadenie na pozdížne rezanie
27-2. Držiak ochranného zariadenia na pozdížne rezanie
27-3. Čiara, s ktorou sa má vyrovnat'
27-4. Čepel' píly
27-5. Vrchný stôl
27-6. Obrobok
28-1. Ochranné zariadenie na pozdížne rezanie
28-2. Držiak ochranného zariadenia na pozdížne rezanie
28-3. Čepel' píly
29-1. Ochranné zariadenie na pozdížne rezanie
29-2. Držiak ochranného zariadenia na pozdížne rezanie
29-3. Štvorhranná matica
29-4. Ut'ahovacia skrutka (A)
29-5. Ut'ahovacia skrutka (B)
30-1. Stupnica
31-1. Ochranné zariadenie na pozdížne rezanie
31-2. Držiak ochranného zariadenia na pozdížne rezanie
31-3. Nastavovacia skrutka
32-1. Ochranné zariadenie na pozdížne rezanie
32-2. Čepel' píly
32-3. Chranič hornej čepele
33-1. Ochranné zariadenie meradla zrezania
33-2. Meradlo zrezania
33-3. Žliabky
34-1. Otvor na prach

34-2. Vrecko na prach
35-1. Vrecko na prach
35-2. Upínadlo
37-1. Otvor na prach
37-2. Ohyb
38-1. Rameno zveráka
38-2. Tyč zveráka
38-3. Vodidlové ochranné zariadenie
38-4. Otočný gombík zveráka
38-5. Šrauba (Skrutka)
39-1. Šrauba (Skrutka)
39-2. Vodidlové ochranné zariadenie
40-1. Páčka
41-1. Dolný limit zarážky
41-2. Nastavovacia skrutka s maticou
42-1. Šrauba (Skrutka)
43-1. Čap zarážky
44-1. Hlavica píly uzamknutá v úplne dolnej polohe
45-1. Páčka
45-2. Oblast' na umiestnenie ruky/prsta
45-3. Hákovacie časti
46-1. Tlačidlo posunutia
46-2. Štiepiaci nôž
46-3. Chránič hornej čepele (používaný v režime stolového pílenia)
47-1. Čap zarážky
48-1. Vodidlové ochranné zariadenie
48-2. Podružné ochranné zariadenie R
48-3. Podružné ochranné zariadenie L
48-4. Kolík
48-5. Šrauba (Skrutka)
49-1. Ked' sa odstráni podružné ochranné zariadenie
49-2. Ked' sa nainštaluje podružné ochranné zariadenie
50-1. Zverák (voliteľný doplnok)
51-1. Zverák (voliteľný doplnok)
52-1. Zverák
52-2. Blok rozpery
52-3. Vodidlové ochranné zariadenie
52-4. Hliníkový výlisok
52-5. Blok rozpery
53-1. Súbežný s plochou/hranou
55-1. Prepichávacia tyčka
56-1. Pomocné ochranné zariadenie
57-1. Blok na zatlačenie
57-2. Pomocné ochranné zariadenie
58-1. PRIEČNE REZANIE
58-2. ZREZANIE
58-3. SKOSENIE
58-4. ZLOŽENÉ ZREZANIE (UHLY)
59-1. Drážka
59-2. Meradlo zrezania

59-3. Gombík

61-1. Čap zarážky

62-1. Časť nástroja, ktorá sa má držať pri nosení

64-1. Trojuholníkové meradlo

64-2. Čepel' píly

64-3. Vodidlové ochranné zariadenie

66-3. Vrchný povrch rotačnej základne

67-1. Rameno

67-4. Rotačná základňa

68-1. Medzná značka

69-1. Veko držiaka uhlíka

69-2. Šraubovák

TECHNICKÉ ÚDAJE

Model

LF1000

Priemer ostria

260 mm

Priemer jamky

Pre európske krajiny

30 mm

Max. kapacity rezania pri 90° v režime stolového pílenia (plošinového pílenia)

70 mm

Poznámka2 V2: Výška až po stôl

- Vzhľadom k neustálemu výskumu a vývoju tu uvedené technické údaje podliehajú zmenám bez upozornenia.

- Poznámka: Technické údaje sa možu pre rozne krajiny líšit'.

END213-4

Symboly

Nižšie sú uvedené symboly, s ktorými sa môžete pri použití nástroja stretnút. Je dôležité, aby ste skôr, než s ním začnete pracovať, pochopili ich význam.

Aby nedošlo k poraneniu od odletujúcich úlomkov, pílu pod vykonaní rezu ešte podržte hlavicou nadol, kým sa ostrie úplne nezastaví.

- Nepribližujte k ostriu ruku či prsty.

- Pre vlastnú bezpečnosť odstráňte pred prácou triesky, malé úlomky a pod. zo stola.

- Predtým, ako nástroj pretočíte okolo osi, odpojte ho.

• Pri prenášaní položte ruky na správne miesto.
• Nenadvihujte horný koniec ochranného zariadenia pri jeho montáži alebo demontáži.
• Len pre štáty EU

Podľa Nariadenia Európskej rady 2002/96/EC o likvidácii elektrických a elektronických zariadení a ich prevádzkovania v súlade s národnými zákonmi, elektrické zariadenia musia byť potom, čo doslůžia, zhromažďované samostatne a vrátené na ekologickú recykláciu.

Určené použitie

Tento nástroj je určený na presné priame rezanie a zrezávanie dreva. Tento nástroj možno používať v režime zrezávačky aj v režime stolovej pretočením cez stôl okolo jeho osi.

ENF002-1

Napájanie

Nástroj sa môže pripojit' len k odpovedajúcemu zdroju s napätím rovnakým, aké je uvedené na typovom štítku, a môže pracovať len s jednofázovým striedavým napátím. V súlade s európskymi normami má dvojitů izoláciu a može byť preto napájaný zo zásuviek bez uzemňovacieho vodiča.

ENG037-1

Len pre európske štáty

Hluk a vibrácie

Typické A-vážené úrovne hlučnosti sú

Používajte pomôcky na ochranu sluchu.

Typická záťažová efektívna hodnota zrýchlenia nie je vyššia ako 2,5 m/s ^2 .

Prehlasujeme na našu vlastnú zodpovednosť, že tento výrobok je v zhode s nasledujúcimi normami alebo štandardizovanými dokumentami;

EN61029, EN55014, EN61000 v súlade so Smernicami výboru, 89/336/EEC, 98/37/EC.

Certifikát o primeranosti technického súboru s ohľadom na 98/37/EC získaný od nasledujuceho oboznámeného orgánu:

Intertek SEMKO AB, Torshamnsgatan 43, Box 1103, SE-164 22 Kista, Švédsko

Yasuhiko Kanzaki CE2005

000087

riaditel'

MAKITA INTERNATIONAL EUROPE LTD.

1. Používajte chránič zraku a sluchu. Je potrebné používat' aj ostatné vhodné osobné ochranné pomôcky.
2. Pri práci NIKDY nepoužívajte rukavice, okrem prípadu, ked' pred prácou vymieňate pílové

ostria alebo ostrý materiál.

1. Udržujte povrch dlážky v okolí hladiny nástroja v poriadku a bez voľne položených materiálov ako piliny a odrezky.

2. Nepoužívajte pílu bez nasadených krytov a štiepiaceho noža. Pred každým použitím skontrolujte kryty ostria, či sú správne uzavreté. Nepoužívajte pílu, ak sa kryty ostria nepohybujú voľne a nezatvárajú sa ihned'. Nikdy neupínajte ani neuväzujte kryty ostria v otvorenej polohe. Akákol'vek chybná činnosť krytov ostria sa musí okamžite opravit'.

3. Vyčistite a dbajte na to, aby ste pri montáži ostria nepoškodili vreteno, príruby (najmä montážnu plochu) alebo šest'hrannú maticovú skrutku. Poškodenie týchto dielov by mohlo spôsobit' narušenie ostria. Nesprávna montáž môže spôsobovat' vibrácie/hádzanie alebo vyšmyknutie ostria. Používajte len príruby určené pre tento nástroj.

4. Pred prácou dôkladne skontrolujte ostrie, či neobsahuje praskliny alebo iné poškodenie. Nepoužívajte poškodené alebo deformované pílové ostrie.

5. Používajte len pilové ostria odporúčané výrobcom a vyhovujúce norme EN847-1 a dbajte na to, aby štiepací nôž nebol hrubší ako šírka rezu pilovým ostrím ani tenší ako telo ostria.

6. Vždy používajte príslušenstvo odporúčané v tomto návode. Pri používani nevhodného príslušenstva, napríklad abrazívnych rozbrusovacích brúsnych kotúčov, môže dôjst' k poraneniu.

7. Pílové ostrie vyberajte primerane podl'a rezaného materiálu.

8. Nepoužívajte pílové ostria vyrobené z rýchloreznej ocele.

9. Na zníženie emitovaného hluku zabezpečte, aby bolo ostrie vždy ostré a čisté.

10. Používajte správne naostrené pílové ostria. Dodržiavajte označenie maximálnej rýchlosti na pílovom ostrí.

11. Nerežte kovové predmety ako klince a skrutky. Pred prácou skontrolujte, či na obrobku nie sú klince, skrutky či iné cudzie materiály a prípadne ich odstráně.

12. Z obrobku vyrazte všetky volné hrče PRED začatím rezania.

13. Nástroj nepoužívajte v blízkosti horľavých kvapalín alebo plynov.

14. Pre vašu bezpečnost odstráňte pred zapojením nástroja a začatím práce z pracovného miesta a povrchu stola triesky, malé úlomky a pod.

15. Obsluha musí byt' primerane zaškolená na používanie, nastavovanie a prevádzku nástroja.

16. Ruky držte mimo dráhy ostria, nie v línii pílového ostria a rovnako sa postavte aj vy a prípadní okolostojaci. Vyhnite sa kontaktu s akýkol'vek zastavujúcim sa ostrím. Nikdy nesiahajte do blízkosti pílového ostria. Aj to môže spôsobit' závažné poranenie.

17. Neustále buďte strehu, zvlášť pri opakujúcich sa a monotónnych úkonoch. Neupadnite do stavu falošnej bezpečnosti. Ostria sú mimoriadne nemilosrdné.

18. Predtým, ako zapnete spínač, skontrolujte, či je posúvačový uzáver uvoľnený.

19. Predtým, ako použijete nástroj na konkrétnom obrobku, nechajte ho chviľu bežat'. Sledujte, či nedochádza k vibráciám alebo hádzaniu, ktoré by mohlo naznačovat' nesprávnu montáž alebo nesprávne vyvážené ostrie.

20. Kým začnete rezat', počkajte, kým ostrie nedosiahne plnú rýchlost'.

21. Nástroj možno používať len na drážkovanie, polodrážkovanie alebo žliabkovanie.

22. Neodstraňujte žiadne odrezky či iné časti obrobku z oblasti rezania, kým je nástroj spustený a hlavica píly nie je v pokojovej polohe.

23. Ak spozorujete niečo nezvyčajné, okamžite zastavte prácu.

24. Pred presunutím obrobku alebo zmenou nastavení vypnite nástroj a počkajte, kým sa ostrie pily nezastaví.

25. Pred výmenou ostria, vykonaním servisu alebo ked' nástroj nepoužívate, odpojte ho.

26. Niekedy prach vytváraný pri práci obsahuje chemikálie, o których je známé, že spôsobujú rakovinu, poruchy plodov alebo iné reprodukčné poškodenia. Niekol'ko príkladov takýchto chemikálií:

27. olovo z maliarskych materiálov na báze olova a,

28. arzén a chróm z chemicky ošetreného stavebného dreva.

Riziko pre vás z vystavenia týmto látkam sa líši v závislosti od toho, ako často vykonávate tento typ prác. Ako znížite riziká z vystavenia týmto chemikáliám: pracujte na dobre vetranom mieste a pracujte s odporúčanými bezpečnostnými pomôckami, napríklad protiprachovými maskami, ktoré sú špeciálne určené na filtrovanie mikroskopických častíc.

1. Pri pílení pripojte nástroj na zberač prachu.

2. Po otočení stola zaistite, aby stôl bol pevne zafixovaný pomocou páčky.

PRI POUŽITÍ REŽIMU PÍLY NA ZREZÁVANIE:

1. Nepoužívajte pílu na rezanie iných materiálov ako dreva, hliníka a podobných materiálov.
2. Pri rezaní obrobku v oblasti blízko pílového ostria nevykonávajte žiadne úkony vol'nou

rukou. Obrobok musí byt' pri každom úkone pevne zaistený oproti rotačnému stolu a vodidlu ochranného zariadenia.

1. Skontrolujte, či je rotačný stôl bezpečne zaistený, aby sa počas práce nepohyboval.
2. Pri zrezávaní skontrolujte, či je rameno bezpečne upevnené. Rameno zafixujete utiahnutím páčky v smere pohybu hodinových ručičiek.
3. Skôr, ako zapnete spínač, skontrolujte, či sa ostrie v najnižšej polohe nedotýka rotačného stola a či sa nedotýka obrobku.
4. Rúčku držte pevne. Myslite na to, že píla sa pri spustení a zastavení trochu pohne nahor alebo nadol.

PRI POUŽITÍ REŽIMU STOLOVEJ PÍLY (PLOŠINOVEJ PÍLY):

1. Žiadne úkony nevykonávajte voľnou rukou. Voľnou rukou znamená, že obrobok podopierate alebo pridržiavate rukami namiesto použitia ochranného zariadenia.
2. Skontrolujte, či je otočný stôl pevne zafixovaný.
3. Skontrolujte, či je rameno bezpečne upevnené v pracovnej polohe. Rameno zafixujete utiahnutím páčky v smere pohybu hodinových ručičiek.
4. Aby ste nepouživali ruky a prsty v blízkosti pílového ostria, použite zatláčaciu tyč alebo zatláčací hranol.
5. Skôr, ako zapnete spínač, skontrolujte, či sa ostrie nedotýka štiepiaceho noža alebo obrobku.
6. Ked' zatláčaciu tyč nepoužívate, vždy ju odložte.
7. Zvlášť venujte pozornosť pokynom na zniženie rizika SPÄTNÉHO NÁRAZU. SPÄTNÝ NÁRAZ je náhla reakcia na zovreté, pritlačené alebo vyosené pílové ostrie. SPÄTNÝ NÁRAZ spôsobuje vyhodenie obrobku z nástroja dozadu smerom k obsluhujúcej osobe. SPÄTNÉ NÁRAZY MÔŽU SPÓSOBIŤ VÁŽNE PORANENIE OSÔB. SPÄTNÝM NÁRAZOM predídete, ked’ budete ostrie udržiavat’ čisté, ochranné zariadenie bude rovnobežne s ostrím, štiepiaci nôž a kryt ostria budú funkčné a na svojom mieste, neuvoľníte obrobok, kým ho nepretlačíte úplne za ostrie a nebudete pozdlížne rezat’ obrobok, ktorý je pokrútený alebo zvlnený alebo nemá rovný okraj, ktorý by sa viedol popri ochrannom zariadení.
8. Obrobok neveďte prudko a rýchlo. Pri rezaní t’ažkých obrobkov posúvajte podľa možnosti čo najpomalšie. Kým sa obrobok posúva, neohýnajte alebo neotáčajte ho. Ak zastavíte alebo zaseknete ostrie v obrobku, okamžite

vypnite nástroj. Nástroj odpojte zo zásuvky. Potom odstráňte zaseknutie.

Udržujte povrch dlážky v okolí hladiny nástroja a bez zvyšných materiálov, ako sú piliny a odrezky.

Montáž plošiny

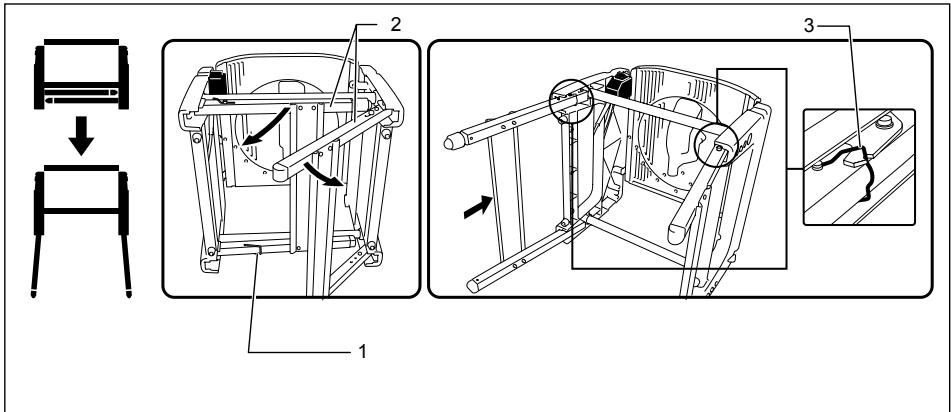

Pre plne rozšírené nastavenie nôh ako vysokého stola

Ked' nie je možné nastavit' nástroj stabilne, otočte nastavovaciu maticu pri nohe nástroja, čím získate vhodnú stabilitu. Otočte ňou proti smeru hodinových ručičiek, čím nohu z pohľadu zhora skrátite a v smere hodinových ručičiek, čím ju predĺžite z pohľadu zhora. Po nastavení sa uistite, či je nástroj stabilný.

Fig.1

Nainštalujte fixné dosky s ich rohovým koncom smerujúcim k trom nohám nástroja pomocou šest'bokých závor. A zaistite nástroj na stabilný a rovný povrch pomocou otvorov vo fixných doskách pomocou troch skrutiek s maticou.

Fig.2

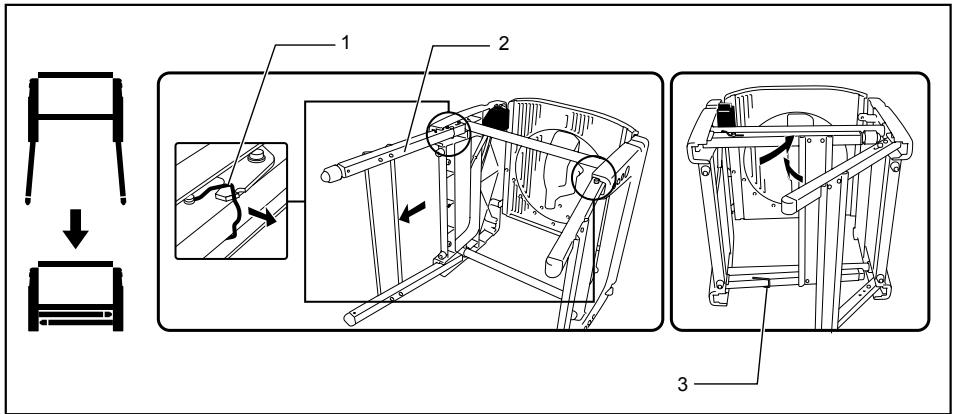

Pre zložené nastavenie nôh ako nízkeho stola

Fig.3

Ked' je nástroj pripravený v polohe so zloženými nohami, zaistite nástroj pomocou žliabku v tvare U tak, ako je to zobrazené na obrázku.

POPIS FUNKCIE

⚠POZOR:

- Pred nastavovaním nástroja alebo kontrolou jeho funkcie sa vždy presvedčte, že je vypnutý a vytiahnutý zo zásuvky.

Chránič čepele

Fig.4

Fig.5

Fig.6

⚠POZOR:

• Uistite sa, že nie je možné znížit' rukovát' bez toho, aby sa posunula páka blízko rukováte doľava.
• Uistite sa, že dolné chrániče čepelí A skrinky sa netvoria, až kým páka v blízkosti rukoväte sa nestlačí do najvyššej polohy rukoväte.
• Uistite sa, že dolný držiak čepele C je nainštalovaný ešte pred použitím režimu

zrezaného pílenia.

Pri znižovaní rukováte počas potlačenia páky doľava sa dolný chránič čepele A zdvihne automaticky. Dolný chránič čepele B sa zdvihne, keď sa dostane do kontaktu s obrobkom. Dolné chrániče čepele majú pružinu, takže sa vrátia do svojej pôvodnej polohy, keď sa rez dokončí a rukovat’ sa zdvihne. Horný chránič čepele spadne tvárou na povrch stola potom, ako pod ním prešiel obrobok. NIKDY NEZNIČTE ALEBO NEODSTRÁŇTE DOLNÉ CHRÁNIČE ČEPELE, PRUŽINU, KTORÁ SA PRIPÁJA KU DOLNÉMU CHRÁNIČU ČEPELE ALEBO KU HORNÉMU CHRÁNIČU ČEPELE okrem tých prípadov, ktoré sú spomenuté nižšie v poznámke.

V záujme vašej osobnej bezpečnosti vždy udržujte každý chránič čepele v dobrom stave. Akákol'vek chybná činnosť chráničov sa musí okamžite opraviť. Skontrolujte, či pružina pracuje správne a či vracia dolné chrániče čepele spät na miesto. NIKDY NEPOUŽÍVAJTE NÁSTROJ, AK SÚ DOLNÝ CHRÁNIČ ČEPELE, PRUŽINA ALEBO VRCHNÝ CHRÁNIČ ČEPELE POŠKODENÉ, CHYBNÉ ALEBO ODSTRÁNENÉ okrem tých prípadov, ktoré sú spomenuté nižšie v poznámke. JE TO VELMI NEBEZPEČNÉ A MÔŽE TO ZAPRÍČINIŤ VÁŽNE OSOBNÉ ZRANENIE.

POZNÁMKA:

- Tu sú nasledovné výnimky pre odstraňovanie chráničov. Len vtedy, keď sa používa v režime stolovej píly, sa dolný chránič čepele C odstráni. Len vtedy, keď sa používa v režime stolovej píly, sa horný chránič čepele odstrání.

Ak sa ktorýkol'vek z týchto priesvitných chráničov čepele znečistí alebo sa naň prilepia piliny tak, že čepeľ je len t'ťažko viditeľná, odpojte pílu zo siete a vyčistite opatrne chrániče pomocou vlhkej handričky. Nepoužívajte rozpúšťadlá alebo petrolejové čistidlá na čistenie umelohmotného chrániča.

Ak je dolný chránič čepele A obzvlášť znečistený a priehľadnosť chrániča je zhoršená, postupujte nasledovne. Úplne zodvihnite rukovát. Odstráňte čepeľ píly (pozrite si časť "Inštalácia a odstránenie čepele píly"). Zodvihnite dolný chránič čepele A a zároveň potlačte páku doľava. S dolným chráničom čepele A v takejto polohe sa čistenie môže vykonať dôkladnejšie a účinnejšie. Ked ukončíte čistenie, postupujte v opačnom poradí a zaistite závoru.

V takom istom prípade pre horný chránič čepele, ako je to spomenuté vyššie, stlačte tlačidlo na prednej strane horného povrchu a odstráňte horný chránič čepele. Po vyčistení ho vždy znova bezpečne nainštalujte.

Ak chránič stratí farbu v priebehu času alebo kvôli vystaveniu UV svetlu, kontaktujte servisné centrum Makita, aby vám dodali nový chránič. NEZNIČTE ALEBO NEODSTRÁNTE CHRÁNIČE ČEPELE.

Udržovanie maximálnej rezacej kapacity

Fig.7

Nástroj je už pri svojej výrobe nastavený poskytovať maximálnu rezaciu kapacitu pre 260 mm čepel' píly.

Pri inštalácii novej čepele vždy skontrolujte polohu dolného limitu čepele a ak je to potrebné, nastavte ho nasledovne:

⚠POZOR:

• Pri tomto nastavovaní odpojte nástroj zo siete.

Najprv odpojte nástroj zo siete. Úplne znížte rukovat'. Použite francúzsky klůč na otočenie nastavovacieho otočného gombíka, až kým okraj čepele jemne neprečnieva popod vrchný povrch rotačného stola v bode, kde predná strana vodidla ochranného zriadenia sa nedotýka vrchného povrchu rotačnej základne.

- Po inštalácii novej čepele sa vždy uistite, že čepel' nie je v kontakte ani s jednou časťou dolnej základne, keď je rukovat' úplne znížená. Toto vždy robte len s odpojeným nástrojom.

Tento nástroj je možné použit's alebo bez dolného limitu, a to posunutím zarážky dolného limitu tak, ako je to zobrazené na obrázku.

Ak chcete použit nástroj bez dolného limitu, otočte koniec závory proti smeru hodinových ručičiek. Použitie v tejto polohe je vhodné na rezanie širokých a tenkých obrobkov.

Ak chcete použit nástroj s dolným limitom, otočte koniec zarážky v smere hodinových ručičiek. Použitie v tejto polohe je vhodné na rezanie hrubých obrobkov.

Fig.8

Nastavenie uhla zrezania

Fig.9

Fig.10

Uvoľnite upínaciu skrutku na vodidle ochranného zariadenia otočením proti smeru hodinových ručičiek. Otočte rotačný stôl pomocou rukováte. Keď ste posunuli rukovat’ do polohy, kde ukazovateľ nesmeruje do požadovaného uhla na škále zrezania, bezpečne utiahnite upínaciu skrutku v smere hodinových ručičiek.

⚠POZOR:

• Pri otočení rotačného stola sa uistite, že ste rukováť zdvihli úplne.
• Po zmene uhla zrezania vždy zaistite rotačný stôl pevným utiahnutím upínacej skrutky.

Nastavenie uhla skosenia

Ak chcete nastavit' uhol skosenia, uvoľnite páku pod stolom na prednej časti nástroja proti smeru hodinových ručičiek,

Aby sa zabránilo náhodnému vytiahnutiu spínacej páky, nachádza sa tu domykacie tlačidlo. Ak chcete zapnúť nástroj, posuňte uzamykaciu páku dolava, stlačte uzamykacie tlačidlo a potom potiahnite spínaciu páku. Uvoľnením spínacej páky ho zastavíte.

Híbka rezu sa môže nastavit otočením otočného nastavovacieho gombíka na nastavenie híbky rezania.

Otočte otočný nastavovací gombík na nastavenie híbky

rezania v smere hodinových ručičiek, ak chcete čepel' zodvihnút', alebo proti smeru hodinových ručičiek, ak ju chcete znížit'.

⚠️VAROVANIE:

- Kolík zarážky nie je možné otočit' s hlavicou nástroja v úplne zníženej polohe. V takomto prípade jemne otočte otočný gombík v smere hodinových ručičiek a kolík zarážky bude možné uvoľnit'.

Fig.16

MONTÁŽ

⚠POZOR:

Uloženie zastrkávacieho kl'úča

Fig.17

Výška stola sa môže nastaviť dvoma spôsobmi, vysoký alebo nízky stôl.

⚠️VAROVANIE:

- Pred zvalením nástroja smerom dozadu vždy nastavte nástroj do režimu zrezaného pílenia a uzamknite hlavicu nástroja do najnižšej polohy.

1. Nastavenie vysokého stola

(1) Zvalte nástroj opatrne SMEROM DOZADU, zatial' čo ho budete držat' oboma rukami.
(2) Otočte hákom v smere šípky na obrázku, čím uvoľníte nohy. Otvorte nohy stola na jednej strane a úplne potlačte spodnú lištu nôh smerom dopredu, čím sa uzamknú. Vykonajte rovnaký postup pre nohy na opačnej strane. Uistite sa, že nohy na oboch stranách sú úplne uzamknuté.

⚠️VAROVANIE:

• Uistite sa, že háky zarážky sú presne na svojom mieste v žliabku držiaka.
  (3) Vrát'te nástroj do zvislej polohy.

2. Nastavenie nízkeho stola

Nohy sa môžu zložit' tak, ako je to zobrazené na obrázku. Ak chcete zložit' nohy nástroja, postupujte nasledovne.

(1) Zval'te nástroj opatrne SMEROM DOZADU, zatial' čo ho budete držať oboma rukami.
(2) Vytiahnite najprv zarážku v spoji l'avých nôh smerom ku sebe, čím ich odomknete.
(3) Vykonajte tie isté kroky pre nohy na opačnej strane.
(4) Použite hák na uvoľnenie týchto nôh.
(5) Vráťte nástroj do zvislej polohy.

Inštalácia alebo demontáz ostria píly

⚠POZOR:

• Vždy sa uistite, že je nástroj vypnutý a odpojený pred inštaláciou alebo odstránením čepele.
- Používajte len dodaný Makita zastrkávací francúzsky klůč na inštaláciu alebo odstránenie čepele. Ak tak neurobíte, môže to viest' k prílišnému utiahnutiu alebo k nedostatočnému utiahnutiu šest'bokej závory. Toto môže zapríčinit' zranenie.

Nadvihnite rukovät' do úplne zodvihnutej polohy.

Stlačte posúvačový uzáver, aby sa uzamkol hriadel', použite zastrkávací francúzsky klůč na uvoľnenie šest'bokej závory v smere hodinových ručičiek.

Fig.18

- Ked' budete inštalovať čepel' píly, dbajte na to, aby ste ju najprv medzi chránič čepele B a potom ju zodvihnite, aby sa čepel' nakoniec umiestnila do chrániča čepele B.

Pre všetky krajiny okrem Európy

Fig.22

⚠POZOR:

- Strieborný prstenec s vonkajším priemerom 25,4 mm je nainštalovaný do hriadeľa už vo výrobe. Čierny prstenec s vonkajším priemerom 25 mm je zahrnutý do štandardnej výbavy. Pred namontovaním čepele do hriadeľa sa vždy uistite, že do hriadeľa je nainštalovaný správny prstenec pre otvor hriadeľa čepele, ktorý chcete použit'.

Pre európske krajiny

⚠POZOR:

- Prstenec s vonkajším priemerom 30 mm je nainštalovaný medzi vnútornou a vonkajšou obrubou už vo výrobe.

Vráťte dolný chránič čepele A do jeho pôvodnej polohy. Znížte rukovat, aby ste sa uistili, že dolné chrániče čepele sa pohybujú správne. Uistite sa ešte pred rezaním, že posúvačový uzáver uvoľnil hriadel.

Nastavenie štiepiaceho noža

Fig.23

Medzi štiepiacom nožom a zúbkami čepele musí byt' vzdialenost' približne 5 - 6 mm, keď sa bude úplne posúvať štiepiaci nôž smerom k čepeli. Nastavte štiepiaci nôž primerane k prvému ručnému uvoľneniu upínacej matice proti smeru hodinových ručičiek a potom k uvoľneniu šest'bokej závory pomocou šest'bokého zastrkávacieho francúzskeho kl’úča a zmerajte vzdialenost'. Po nastavení bezpečne utiahnite šest'bokú závoru a potom upínaciu maticu v smere hodinových ručičiek. Vždy sa pred rezaním uistite, že je štiepiaci nôž zaistený a že horný chránič čepele pracuje hladko.

Fig.24

Štiepiaci nôž bol nainštalovaný ešte pred odoslaním zo závodu tak, že čepel' a štiepiaci nôž sú rovnobežné po vašej jednoduchej inštalácii. Pozrite si časť "Premiestnenie štiepiaceho noža", kde sú informácie o jeho nastavení.

Fig.25

⚠POZOR:

• Ak čepel' a štiepiaci nôž nie sú správne vyrovnané, počas prevádzky sa môže objaviť nebezpečné zvieranie. Ulistite sa, že štiepiaci nôž je umiestnený medzi oboma vonkajšími koncami zúbkov čepele, keď sa na ne budete pozerat' zhora. Môžete sa vážne poranit', keď budete používať nástroj bez správne vyváženého štiepiaceho noža. Ak nie sú z akéhokol'vek dôvodu vyvážené, vždy prenechajte ich opravu na autorizované servisné centrum Makita.
• Ked' budete nastavovat' vzdialenost' štiepiaceho noža od zúbkov čepele, vždy uvoľnite šest'bokú závoru, ale len po uvoľnení upínacej matice.

Inštalácia a odstránenie ochranného zariadenia na pozdížne rezanie

Fig.26

1. Nainštalujte ochranného zariadenia na pozdlžne rezanie na stôl tak, že držiak ochranného zariadenia zapadne do vodiacej lišty. Pevne utiahnite ut'ahovaciu skrutku (B) ochranného zariadenia na pozdlžne rezanie v smere hodinových ručičiek.
2. Uvol'nite ut'ahovaciu skrutku (A).
3. Posuňte ochranné zariadenie na pozdížne rezanie a zaistite ho tak, že vzdialenejší koniec ochranného zariadenia je vyrovnaný s bodom, v ktorom sa predný koniec čepele píly objaví pri pohlade z horného povrchu obrobku. Zámerom tohto nastavenia je znížiť riziko spätného vrhu voči pracovníkovi, ktorý odrezal kus z obrobku, ktorý je stisnutý medzi čepefou píly a ochranným zariadením na pozdížne rezanie, a nakoniec je potlačené smerom k pracovníkovi. Čiara (A) sa

líši hrúbkou obrobku alebo úrovňou stola. Nastavte polohu ochranného zariadenia na pozdížne rezanie podľa hrúbky obrobku.

Po nastavení ochranného zariadenia na pozdížne rezanie pevne utiahnite ut'ahovaciu skrutku (A).

Fig.27

POZNÁMKA:

- Existujú štyri vzory, ako umiestniť ochranné zariadenie na pozdížne rezanie tak, ako je to zobrazené na obrázku. Ochranné zariadenie na pozdížne rezanie má dve štrbiny na bočných stranách, jednu štrbinu s vyvýšenou obrubou v blízkosti na tej istej strane a druhú bez toho. Použite povrch ochranného zariadenia na pozdížne rezanie s touto štrbinou smerujúcou k obrobku len vtedy, keď budete rezat’ do kusu tenkého obrobku.

Fig.28

POZNÁMKA:

- Ak chcete zmenit' vzor ochranného zariadenia na pozdlžne rezanie, odstráňte ochranné zariadenie z držiaka ochranného zariadenia uvoľnením ut’ahovacej skrutky (A) a zmeňte smerovanie ochranného zariadenia smerom k držiaku ochranného zariadenia podľa toho, ako pracujete tak, ako je to zobrazené na obrázku.

Vložte štvorcovú maticu na držiaku ochranného zariadenia do zadného konca jednej zo štrbín na ochrannom zariadení tak, že zapadne tak, ako je to zobrazené na obrázku.

Ak chcete zmenit' vzor A alebo B na vzor C alebo D, alebo opačne, odstráňte štvorcovú maticu a uťahovaciu skrutku (A) z držiaka ochranného zariadenia, potom umiestnite uťahovaciu skrutku (A) a štvorcovú maticu do opačnej polohy držiaka ochranného zariadenia v porovnaní s pôvodnou polohou. Bezpečne utiahnite uťahovaciu skrutku (A) po vložení štvorcovej matice držiaka ochranného zariadenia do štrbiny ochranného zariadenia.

Vložte štvorcovú maticu na držiaku ochranného zariadenia do zadného konca jednej zo štrbín na ochrannom zariadení tak, že zapadne tak, ako je to zobrazené na obrázku.

Fig.29

Ochranné zariadenie na pozdížne rezanie je nastavené už pri výrobe tak, že je rovnobežné s povrchom čepele. Uistite sa, že je rovnobežné. Aby ste sa uistili, že ochranné zariadenie je rovnobežné s čepeľou, nastavte výšku čepele pomocou nastavovacieho gombíka na nastavenie híbky rezania tak, že sa zo stola bude zdat', že je čepeľ v najvyššej polohe. Poznačte si jeden zo zúbkov čepele uhlíkom. Zmerajte vzdialenost (A) a (B) medzi ochranným zariadením na pozdížne rezanie a

čepel'ou. Vykonajte obe merania a použite zúbok vyznačený uhlíkom. Tieto dve merania musia byt rovnaké. Ak ochranné zariadenie na pozdlžne rezanie nie je rovnobežné s čepel'ou, postupujte nasledovne:

Fig.30

(2) Posuňte predný koniec ochranného zariadenia na pozdlížne rezanie doprava alebo doľava, až kým nebude rovnobežný s čepeľou.

(3) Pevne utiahnite nastavovaciu skrutku na súprave ochranného zariadenia na pozdížne rezanie.

⚠POZOR:

• Uistite sa, že ste nastavili ochranné zariadenie na pozdížne rezanie tak, že je rovnobežné s čepelou, ináč sa môže vyskytnúť nebezpečný spätný vrh.
• Uistite sa, že ste nastavili ochranné zariadenie na pozdížne rezanie tak, že sa nedotýka horného chrániča čepele alebo čepele píly.
• Nepremiestňujte alebo neprenášajte nástroj pomocou ochranného zariadenia na pozdížne rezanie.
• Zdvihnutie nainštalovaného ochranného zariadenia na pozdlžne rezanie alebo tlačenie smerom doprava alebo doľava tak, že rukami uchopíte jeho vrchnú časť, ho môže poškodit' alebo ovplyvnit' jeho funkčnosť.

Inštalácia a odstránenie meradla zrezania

Fig.33

Nainštalujte meradlo zrezania tak, že vložíte jeho posúvač do jedného zo žliabkov v stole smerom spredu. Ochranné zariadenie zrezávania, ktoré sa tiež používa ako ochranné zariadenie na pozdlžne rezanie, sa môže nainštalovať na meradlo zrezania v súlade s vašou prácou.

Vrecko na prach

Fig.34

Ak je vrecko na prach približne napoly naplnené, odstráňte ho z nástroja a vytiahnite upínadlo. Vyprázdnite ho jemným vyklepaním tak, aby sa odlepili aj častice, ktoré by mohli bránit' v d'alšom zbieraní prachu.

Fig.35

Ak pripojíte k vašej píle vysávač, dosiahnete účinnejšiu a čistejšiu prevádzku.

Fig.36

Kíb

Fig.37

⚠POZOR:

- Nasmerujte vstupný otvor ohybu do toho smeru, v ktorom vyfukovaný prach a piliny nebudú lietať smerom k nástroju a k osobám v danom pracovnom prostredí.

Pripojte ohyb, ked' budete menit' smer vyfukovania prachu.

Zaistenie obrobku

⚠️VAROVANIE:

- Je veľmi dôležité vždy správne a pevne zaistiť obrobok vo zveráku. Ak to tak neurobíte, môže to spôsobit' poškodenie nástroja a/alebo zničenie obrobku. VÝSLEDKOM MÔŽE BYŤ AJ OSOBNÉ ZRANENIE. Tak isto po úkonoch rezania NEZODVIHNITE čepel', až kým sa čepel' úplne nezastaví.

Vertikálny zverák

Fig.38

Vertikálny zverák sa môže nainštalovať v dvoch polohách buď naľavej alebo pravej strane vodidla ochranného zariadenia. Zasuňte tyč zveráka do otvoru na vodidle ochranného zariadenia a utiahnite uťahovaciu skrutku, aby ste zaistili tyč zveráka.

Umiestnite rameno zveráka v závislosti od hrúbky a tvaru obrobku a zaistite rameno zveráka utiahnutím uťahovacej skrutky. Ak sa skrutka, ktorou zaistujete rameno zveráka, dotýka vodidla ochranného zariadenia, nainštalujte uťahovaciu skrutku na protilahlú stranu ramena zveráka. Uistite sa, že žiadna časť nástroja sa nedotýka zveráka, keď úplne budete znižovať rukovat’. Ak sa niektoré časti dotýkajú zveráka, zmeňte polohu zveráka.

Stlačte plochu obrobku oproti vodidlu ochranného zariadenia a rotačného stola. Umiestnite obrobok do požadovanej polohy rezania a pevne ho zaistite utiahnutím otočného gombíka zveráka.

⚠POZOR:

- Obrobok musí byť pevne zaistený oproti rotačnému stolu a vodidlu ochranného zariadenia.

Nastavenie nástroja v režime stolovej píly

⚠POZOR:

• Pred použitím v režime stolového pílenia sa uistite, že rotačný stôl bol zaistený v 0° uhle zrezania s uťahovacou skrutkou na vodidle ochranného zariadenia.
• Pred použitím v režime stolového pílenia sa uistite, že hlavica nástroja sa zaistila pomocou páky.

• Pred použitím v režime stolového pílenia sa uistite, že štiepiaci nôž sa správne zaistil na svojom mieste.

• Pred použitím v režime stolového pílenia odstráňte dolný chránič čepele C.
  • V režime stolového pílenia uvoľnite zarážku dolného limitu.

Výrobok sa zo závodu odosiela nastavený v režime zrezaného pílenia. Pred použitím v režime stolového pílenia zmeňte nastavenie a nasledujte postup dole nižšie.

1. Zaistenie rotačného stola

Fig.39

Ak chcete zaistit' rotačný stôl, utiahnite pevne uťahovaciu skrutku na vodidle ochranného zariadenia v 0° uhle zrezania.

3. Uvoľnenie dolného limitu zarážky

Fig.41

Uistite sa, že koniec zarážky dolného limitu je v polohe A na obrázku. Otočte koniec zarážky dolného limitu proti smeru hodinových ručičiek do polohy A, keď sa umiestní v polohe B.

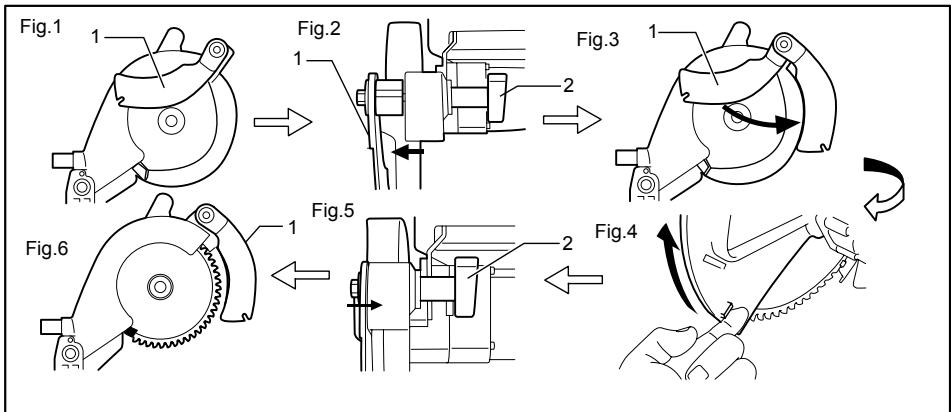

4. Premiestnenie štiepiaceho noža

Daná poloha (obr. 1) sa má zmenit' nasledovne.

(1) Uvol'nite ut'ahovaciu skrutku (obr. 2).
(2) Vytiahnite a preklopte štiepiaci nôž do polohy v uhle 90° v smere šípky (obr. 3). A vtlacte ho jemne tak, že bude vo svojej polohe nehybný.
(3) Rukou úplne zdvihnite dolný chránič čepele A pomocou jeho držadla, zatiaľ čo potlačíte páku v blízkosti rukoväte doľava a uvoľnite páku v blízkosti rukoväte (obr. 4).
(4) Potlačte štiepiaci nôž v smere šípky (pozri obr. 5) tak, že bude vyrovnaný s čepel'ou píly.
(5) Po potlačení štiepiaceho noža v smere šípky zobrazenej na obrázku uvoľnite dolný chránič čepele A.
(6) Po vyrovnání štiepiaceho noža bezpečne utiahnite uťahovaciu skrutku (pozri obr. 6).

5. Odstránenie dolného chrániča čepele C

Fig.42

Odstráňte dolný chránič čepele C zo stola uvoľnením uťahovacej skrutky.

6. Uzamknutie hlavice nástroja v úplne najnižšej polohe

Fig.43

Fig.44

• Ked' nie je možné uzamknút hlavicu nástroja v úplne najnižšej polohe, otočte nastavovací gombík na nastavenie híbky niekol'kokrát v smere hodinových ručičiek.
• Pred vyklopením nástroja sa vždy uistite, že kolík zarážky sa bezpečne uzamkol v hlavici nástroja v dolnej polohe.

7. Vyklopenie nástroja

⚠️VAROVANIE:

Podržte stredný koniec stola jednou rukou, potlačte páku dole druhou rukou, zatial' čo budete držať koniec stola pevne a preklopte opatrne stôl,

8. Inštalácia horného chrániča čepele

Fig.46

Stlačte tlačidlo horného chrániča čepele do jeho bočnej strany povrchu, umiestnite ho na zárez štiepiaceho noža so stlačeným tlačidlom a tlačidlo uvoľnite.

Po uvoľnení tlačidla sa uistite, či je horný chránič čepele zaistený tak, že sa ho pokúsite vytiahnuť.

⚠POZOR:

- Po inštalácii horného chrániča čepele sa uistite, či pracuje hladko.

Ak chcete zmeniť nastavenie z režimu stolového pílenia do režimu zrezaného pílenia, vykonajte opačný postup,

ako je v časti "Nastavenie nástroja v režime stolového pílenia".

1. Odstránenie horného chrániča čepele

2. Inštalácia dolného chrániča čepele C

Umiestnite dolný chránič čepele C na stôl tak, že zapadne do zárezu stola a utiahnite pevne uťahovaciu skrutku.

3. Vyklopenie nástroja

Pozrite si tak isto pomenovanú kapitolu v časti "Nastavenie nástroja v režime stolového pílenia".

4. Uvoľnenie hlavice nástroja z úplne najnižšej polohy

Fig.47

5. Premiestnenie štiepiaceho noža

Fig.1

Daná poloha štiepiaceho noža (obr. 1) sa má zmeniť nasledovne.

(1) Uvol'nite u'tahovaciu skrutku a podržte rukou dolný chránič čepele A pomocou jeho držadla (obr. 2).
(2) Zatial' čo budete držať dolný chránič čepele A, vytiahnite štiepiaci nôž tak, že sa otočí a preklopte ho do polohy v smere šípky (obr. 3).
(3) So štiepiacim nožom v tejto polohe otočte dolný chránič čepele A do jeho pôvodnej polohy a bezpečne utiahnite ut'ahovaciu skrutku (obr. 4, 5).

6. Inštalácia alebo odstránenie podružných ochranných zariadení R a L

Fig.48

⚠POZOR:

- Ked' budete rezat' obrobok s hrúbkou nad 20 mm, uistite sa, že podružné ochranné zariadenia R a L sú bezpečne nainštalované pomocou skrutky.

Odstránenie podružných ochranných zariadení R a L je vhodné pri rezaní širokých a tenkých obrobkov. Ked' budete rezať obrobok s hrúbkou do 20 mm a so šírkou viac ako 180 mm, odstráňte podružné ochranné zariadenia R a L odstránením skrutky tak, ako je to zobrazené na obrázku.

Ked' budete rezat' obrobok s hrúbkou nad 20 mm,

bezpečne nainštalujte podružné ochranné zariadenia R a L pomocou skrutky.

Pozrite si tabul'ku dole nižšie, kde nájdete súvislosti medzi veľkost'ou obrobku a použitím/nepoužitím podružných ochranných zariadení R a L.

Fig.49

	Veľkosť obrobku (V x Š)	použit’/nepoužit’ podružné ochranné zariadenia
1	68 mm x 155 mm	bez podružných ochranných zariadení
2	20 mm x 210 mm	bez podružných ochranných zariadení

006577

PRÁCA

⚠POZOR:

• Pred použitím dbajte na to, že uvoľníte rukováť z dolnej polohy potiahnutím kolíka zarážky a otočíte ju do uhla 90°.
• Uistite sa, že sa čepel' nedotýka obrobku atd'. skôr, ako zapnete spínač.

REZANIE S PÍILOU NA ZREZÁVANIE

⚠️VAROVANIE:

- Uistite sa, že dolný držiak čepele C je nainštalovaný ešte pred použitím režimu zrezaného pílenia.

⚠POZOR:

• Počas rezania príliš netlačte na rukovát. Príliš veľký tlak môže zapričiniť preťaženie motora a/alebo zníženú účinnosť rezania. Stlačte rukovát’ len s takým tlakom, ktorý je potrebný pre hladké rezanie, a bez výrazného zníženia rýchlosti čepele.
• Jemne stlačte rukovat', aby sa vykonal rez. Ak sa rukovat' stlači príliš veľkou silou alebo ak sa použije postranný tlak, čepeľ bude vibrovať a zanechá stopu (stopu píly) v obrobku a presnosť rezu bude narušená.

1. Tlakové rezanie

Fig.50

Zaistite obrobok oproti vodidlu ochranného zariadenia a rotačnému stolu. Zapnite nástroj bez toho, aby sa čepeľ niečoho dotýkala a počkajte, kým čepeľ nedosiahne plnú rýchlost’ pred znížením. Potom jemne znížte rukovát’ do úplne dolnej polohy, aby sa rezal obrobok. Ked’ je rez dokončený, vypnite nástroj a POČKAJTE, AŽ KÝM SA ČEPEL’ ÚPLNE NEZASTAVÍ pred vrátením čepele do úplne zdvihnutej polohy.

2. Zrezávacie rezanie

Pozrite si predchádzajúcu časť "Nastavenie uhla zrezania".

3. Skosený rez

Fig.51

Uvoľnite páku a nakloňte čepel' píly, aby ste nastavili uhol skosenia (pozrite si predchádzajúcu časť "Nastavenie uhla skosenia"). Dbajte na to,

aby ste pevne utiahli páku, aby ste bezpečne zaistili zvolený uhol skosenia. Zaistite obrobok oproti vodidlu ochranného zariadenia a rotačnému stolu. Zapnite nástroj bez toho, aby sa čepeľ niečoho dotýkala a počkajte, kým čepeľ nedosiahne plnú rýchlost. Potom jemne znížte páku do úplne dolnej polohy, zatial' čo vytvoríte tlak rovnobežne s čepeľou. Keď je rez dokončený, vypnite nástroj a POČKAJTE, AŽ KÝM SA ČEPEL' ÚPLNE NEZASTAVÍ pred vrátením čepele do úplne zdvihnutej polohy.

⚠POZOR:

• Vždy dbajte na to, aby sa čepel' pohybovala smerom dole ku smeru skosenia počas skoseného rezu. Ruky si dajte preč z dráhy čepele píly.
• Počas skoseného rezu sa môže vytvorit taký stav, kde odrezaný kus zostane oproti strane čepele. Ak sa čepeľ nadvihne, zatiaľ čo čepeľ ešte stále rotuje, tento kus môže čepeľ zachytiť, zapríčiniac tým, že sa úlomky roztrúsia, čo je nebezpečné. Čepeľ sa môže nadvihnúť LEN potom, ako sa čepeľ úplne zastavila.
• Ked' budete stláčat' rukovat' dole, zatlačte rovnobežne na čepel'. Ak tlak nie je rovnobežný s čepelou počas rezu, uhol čepele sa môže posunút a presnost' rezu bude narušená.

4. Zložené rezanie

Zložené rezanie je postup, pri ktorom sa vytvorí uhol skosenia vtedy, keď sa na obrobku bude vyrezávať zrezaný uhol. Zložené rezanie je možné vykonať v uhle, ktorý je zobrazený v tabuľke.

Uhol skosenia	Uhol zrezania
45°	Vlavo a vpravo 0° - 45°

006366

Ked' budete vykonávať zložene rezy, pozrite si vysvetlenia v častiach "Tlakové rezanie", "Zrezané rezanie" a "Skosené rezanie".

Na zaistenie hliníkových výliskov použite bloky rozpery alebo kusy zvyškov tak, ako je to zobrazené na obrázku, aby ste predišli deformácii hliníka. Použite reznú kvapalinu, keď budete rezat’ hliníkové výlisky, aby nedochádzalo k usadzovaniu hliníkového materiálu na čepeli.

⚠POZOR:

• Nikdy sa nepokúšajte rezať hrubé alebo oblé hliníkové výlisky. Hrubé hliníkové výlisky sa počas prevádzky môžu uvoľnit’ a oblé hliníkové výlisky nie je možné pevne zaistit’ s týmto nástrojom.
• Nikdy nerežte hliník v režime stolového pílenia (plošinovom režime).

REZANIE SO STOLOVOU PÍILOU (PLOŠINOVÝ REŽIM)

⚠POZOR:

• Vždy používajte "pomocníkov pri práci", ako sú zatláčacie tyče a bloky na zatlačenie, keď sa vyskytne nebezpečenstvo, že sa vaše ruky alebo prsty dostanú do blízkosti čepele.
• Vždy držte pevne obrobok so stolom a ochranným zariadením na pozdížne rezanie. Neohýbajte alebo neotáčajte ho, keď sa posúva. Ak sa obrobok ohne alebo otočí, môže sa vyskytnút nebezpečný spätný vrh.
• NIKDY nevyťahujte obrobok, kým je čepel' v pohybe. Ak musíte obrobok vytiahnut' pred ukončením rezu, najprv vypnite nástroj, zatial' čo budete obrobok pevne držať. Počkajte, kým sa čepel' úplne zastaví a potom obrobok vytiahnite. Ak tak neurobíte, môže to spôsobit' nebezpečný spätný vrh.
• NIKDY neodstraňujte odrezaný materiál, kým je čepel' v pohybe.
• NIKDY nedávajte svoje ruky alebo prsty do dráhy čepele píly.
• Vždy bezpečne zaistite ochranné zariadenie na pozdížne rezanie, ináč sa môže vyskytnúť nebezpečný spätný vrh.
• Vždy používajte "pomocníkov pri práci", ako sú zatláčacie tyče a bloky na zatlačenie, keď sa budete rezať malé alebo úzke obrobky alebo keď sú ukryté z pohl’adu počas rezania.

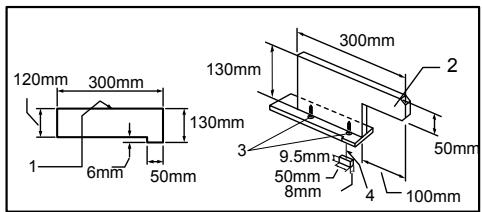

Pomocníci pri práci

Zatláčacie tyče, bloky na zatlačenie alebo pomocné ochranné zariadenia sú typmi "pomocníkov pri práci". Použite ich vykonanie bezpečných, istých rezov bez potreby toho, aby sa pracovník dotkol čepele ktoroukoľvek časťou svojho tela.

Blok na zatlačenie

1. Súbežný s plochou/hranou
2. Rúčka
3. Závrtka
4. Vodidlo spolu

006080

Použite 19 mm kus preglejky.

Rukovat' musí byt' v strede kusu preglejky. Zaistite pomocou lepidla a drevených skrutiek tak, ako je to zobrazené. Malý kus 9,5 mm x 8 mm x 50 mm dreva sa musí vždy prilepit' na preglejku, aby sa zabránilo otupeniu čepele, keď pracovník omylom zareže do bloku na zatlačenie. (Nikdy nevsúvajte svoje nechty do bloku na zatlačenie).

Pomocné ochranné zariadenie

Fig.53

Vyrobte pomocné ochranné zariadenie z 9,5 mm a 19 mm kusov preglejky.

Pozdížne rezanie

⚠POZOR:

• Ked' budete rezat' pozdížne, odstráňte zo stola meradlo zrezania.

• Ked' budete rezať dlhé alebo veľké obrobky, vždy zaistite adekvátnu podporu za stolom. NEDOVOL'TE, aby sa dlhá doska pohybovala alebo posúvala po stole. Toto zapríčiní, že sa čepel' zadrie a zvýši sa aj pravdepodobnosť spätného vrhu a osobného zranenia. Podpora musí byť v rovnakej výške ako stôl.

• Nastavte výšku rezu na trocha vyššiu ako je hrúbka obrobku. Ak chcete vykonať toto nastavenie, pozrite sa do časti nazvanej "Nastavenie híbky rezu".

• Umiestnite ochranné zariadenie na pozdížne zariadenie do požadovanej šírky pozdlžneho rezu a zaistite ho na svojom mieste utiahnutím uťahovacej skrutky (A). Pred pozdlžnym rezaním sa uistite, že dve skrutky držiaka ochranného zariadenia na pozdlžne rezanie sú zaistené. Ak nie sú dostatočne zaistené, znova ich utiahnite.

• Otočte nástroj a jemne posuňte obrobok do čepele spolu s ochranným zariadením na pozdížne rezanie.

(1) Ked' je šírka pozdlžneho rezu 150 mm alebo viac, opatrne použite jednu ruku na posunutie obrobku. Použite druhú ruku na podržanie obrobku v polohe oproti ochrannému zariadeniu na pozdlžne rezanie.

Fig.54

(2) Ked' je šírka pozdížneho rezu 65 mm - 150 mm, použitie zatláčaciu tyč na posunutie obrobku.

Fig.55

(3) Ked' je šírka pozdlžneho rezu menšia ako 65 mm, nemôže sa použit' zatláčacia tyč, pretože zatláčacia tyč by narazila na chránič čepele. Použite pomocné ochranné zariadenie a blok na zatlačenie.

Pripojte pomocné ochranné zariadenie do ochranného zariadenia na pozdížne rezanie pomocou dvoch svoriek "C".

Fig.56

Rukou posuňte obrobok, až kým jeho koniec nie je asi 25 mm od predného konca vrchného stola. Pokračujte v posúvaní

pomocou bloku na zatlačenie na vrchu pomocného ochranného zariadenia, až kým sa rez nedokončí.

Fig.57

Krížové rezanie

⚠POZOR:

• Ked' uskutočňujete krížový rez, odstráňte ochranné zariadenie na pozdížne rezanie zo stola.
• Ked' budete rezat' dlhé alebo veľké obrobky, vždy zaistite adekvátnu podporu bočným stranám stola. Podpora musí byť v rovnakej výške ako stôl.
  • Vždy si dajte ruky preč z dráhy čepele píly.

Meradlo zrezania

Použite meradlo zrezania pre 4 typy rezania, ktoré sú zobrazené na obrázku.

Fig.58

⚠POZOR:

• Opatrne zaistite otočný gombík na meradle zrezania.
• Vyhnite sa prekízavaniu obrobku a meradla silným uchopením, predovšetkým ked' sa reže uhol.
• NIKDY nedržte alebo neuchopte určenú "odrezanú" časť obrobku.

Použitie meradla zrezania

Fig.59

Posuňte meradlo zrezania do hrubých žliabkov v stole. Uvoľnite otočný gombík na meradle a vyrovnajte do požadovaného uhla (od 0° do 60°). Umiestnite zásobník oproti ochrannému zariadeniu a jemne posuňte dopredu do čepele.

Doplnkové drevené obloženie (meradlo zrezania)

Fig.60

Aby ste zabránili rozkmitaniu dlhej dosky, nasadte meradlo zrezania s doskou pomocného ochranného zariadenia. Utiahnite pomocou závor/matíc po vyvítaní otvorov, ale upínadlá nesmú presahovať z prednej dosky.

Prenášanie nástroja

Fig.61

Uistite sa, že nástroj je odpojený zo siete. Pre nástroj, ktorý ste práve použili v režime zrezaného pílenia, zaistite čepel' v skosenom uhle 0° a otočte stôl v zrezanom uhle 0°. Úplne znížte rukovat' a uzamknite ju v dolnej polohe úplným vtlačením kolíka zarážky.

Nástroj preneste tak, že budete držat' časť nástroja tak, ako je to zobrazené na obrázku.

Fig.62

⚠POZOR:

- Než začnete robit' kontrolu alebo údržbu nástroja, vždy se presvedčte, že je vypnutý a vytiahnutý zo zásuvky.

⚠️VAROVANIE:

- Vždy dbajte o to, aby čepel' bola ostrá a čistá, aby ste získali najlepší a najrýchlejší výkon.

Nastavenie uhla rezania

Tento nástroj je starostlivo nastavený a vyrovnaný už pri výrobe, ale neopatrné zaobchádzanie môže ovplyvnit' vyrovnanie. Ak nie je váš nástroj správne vyrovnaný, vykonajte nasledovné:

1. Uhol zrezania

Fig.63

Nastavovacie závory s uhlom zrezania 0° sú umiestnené v štyroch polohách.

Uvoľnite nastavovacie závory s uhlom zrezania 0° ich otočením proti smeru hodinových ručičiek zo spodnej strany stola.

Úplne znížte rukovat' a uzamknite ju v dolnej polohe potiahnutím a otočením kolíka zarážky do uhla 90° v smere hodinových ručičiek. Vyrovnajte do pravého uhla bočnú stranu čepele pomocou prednej strany vodidla ochranného zariadenia pomocou trojuholníkového meradla, uhlomeru atd'. Potom bezpečne zaistite štyri nastavovacie závory na podružnom ramene zo spodnej strany stola. Uistite sa, že ukazovatel' smeruje do 0° na škále zrezania. Ak neukazuje, nastavte polohu ukazovate'a uvoľnením skrutky, ktorá zaistuje ukazovatel'. Po jeho nastavení skrutku bezpečne utiahnite.

Fig.64

2. Uhol skosenia

Fig.65

(1) 0° uhol skosenia

Úplne znížte rukovat' a uzamknite ju v dolnej polohe potiahnutím a otočením kolíka zarážky do uhla 90° v smere hodinových ručičiek. Uvoľnite páku na zadnej strane nástroja.

Otočte, zo spodnej strany stola, nastavovaciu závoru s uhlom skosenia 0° na pravej strane podružného ramena o dve alebo tri otočenia proti smeru hodinových ručičiek, aby ste naklonili čepel doprava.

Opatrne vyrovnajte do pravého uhla bočnú stranu stola s vrchným povrchom rotačného stola pomocou trojuholníkového meradla, uhlomera atď. otočením nastavovaciu závoru s uhlom skosenia 0° v smere hodinových

ručičiek.

Fig.66

Uistite sa, že ukazovatel' na rotačnom stole ukazuje do 0° na škále skosenia na ramene. Ak ukazovatel' nesmeruje do 0°, uvoľnite skrutku, ktorá zaistuje ukazovatel', a nastavte ukazovatel' tak, že bude smerovať ku 0°.

Fig.67

(2) 45° uhol skosenia

Nastavte 45° uhol skosenia len po vykonaní nastavenia 0° uhla skosenia. Ak chcete nastavit' 45° uhol skosenia, uvoľnite páku a nakloňte čepel' úplne doľava. Uistite sa, že ukazovatel' na ramene ukazuje do 45° na škále skosenia na ramene. Ak ukazovatel' nesmeruje do 45°, otočte, zo spodnej strany stola, nastavovaciu závoru s uhlom skosenia 45° na ľavej strane podružného ramena, až kým ukazovatel' nebude smerovat' do 45°.

Výmena uhlíkov

Fig.68

Uhlíky pravidelne vyberajte a kontrolujte. Ak sú opotrebované až po medznú značku, vymeňte ich. Uhlíky musia byť čisté a musia voľne zapadat’ do svojich držiakov. Oba uhlíky treba vymieňat’ súčasne. Používajte výhradne rovnaké uhlíky.

- Po použití zotrite piliny a prach, ktoré sa prilepili na nástroj, pomocou handričky alebo čohosi podobného, aby ste zaistili čo najdlhšiu životnosť. Udržujte chrániče čepele čisté podľa pokynov v predchádzajúcej časti "Chránič čepele". Namažte posuvné časti strojovým olejom, aby ste predišli hrdzaveniu.

Kvôli zachovaniu BEZPEČNOSTI a SPOL'AHLIVOSTI výrobkov musia byt' opravy a akákořvek d'alšia údržba či nastavovanie robené autorizovanými servisnými strediskami firmy Makita a s použitím náhradných dielov Makita.

PRÍSLUŠENSTVO

⚠POZOR:

- Pre váš nástroj Makita, opísaný v tomto návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslušenstva či nástavcov može hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa možu používať len na účely pre ne stanovené.

Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obráťte sa na vaše miestne servisné stredisko firmy Makita.

• Oceľové čepele píl s karbidovým koncom
• Vertikálny zverák
• Zastrkávací francúzsky klúč 13-3
• Vrecko na prach
• Trojuholníkové pravítko
• Protiprachový kryt (Dolný chránič čepele C)
• Zatláčacia tyč
- Súprava pravítka (Ochranné zariadenie na pozdížne rezanie)
- Meradlo zrezania
• Fixné dosky (3 kusy)
• Šest'boké skrutky s maticou (3 kusy)
• Kíb
• Súprava vrchného krytu (chránič vrchnej čepele)

ČESKÝ

1-1. Stavěcí šroub

1-2. Noha

2-1. Upevňovací deska

2-2. Hex. šroub

3-1. Drážky tvaru U

7-1. Horní povrch otočného stolu

7-2. Obvod kotouče

66-3. Horní povrch otočného stolu

67-1. Rameno

Poznámka2 H2: Výška ke stolu
