MANUAL DE UTILIZARE LF1000 MAKITA

1-1. Bolt de reglare
1-2. Picion
2-1. Placă de fixare
2-2. Bolt inbus
3-1. Caneluri în U
4-1. Apărătoarea inferioară a pânzei A
4-2. Apărătoarea inferioară a pânzei B
5-1. Apărătoarea inferioară a pânzei A (folosită numai în modul ferăstrău pentru tăieri oblice)
6-1. Apăsați butonul
6-2. Pană de despicat
6-3. Apărătoarea superioară a pânzei (folosită în modul ferăstrău circular cu masă)
7-1. Suprafața superioară a tălpii rotative
7-2. Conturul pânzei
7-3. Opritor de ghidare
8-1. Opritor limită inferioară
8-2. Bolt de reglare
8-3. Piuliţă
9-1. Şurub
9-2. Opritor de ghidare
10-1. Mâner
10-2. Masă rotativă
11-1. Pârghie
12-1. Mâner
13-1. Pârghie
13-2. Buton de reglare a adâncimii de tăiere
14-1. Comutare în modul ferăstrău pentru tăieri oblice
14-2. Comutare în modul ferăstrău circular cu masă
14-3. Buton de deblocare
14-4. Trăgaciul întrerupătorului
14-5. Mâner
14-6. Pârghie
14-7. Buton de pornire
14-8. Buton de oprire
15-1. Buton de reglare a adâncimii de tăiere
16-1. Ştift opritor
17-1. Cheie tubulară
17-2. Suport de cheie
18-1. Cheie tubulară
18-2. Pârghie de blocare a axului
18-3. Bolt inbus
19-1. Pârghie
19-2. Pârghie ridicătoare
20-1. Pânză de ferăstrău
20-2. Apărătoarea pânzei B
21-1. Carcasa pânzei

Explicitarea vederii de ansamblu

21-2. Săgeată
21-3. Pânză de ferăstrău
21-4. Săgeată
22-1. Bolt inbus
22-2. Flanşă exterioroară
22-3. Pânză de ferăstrău
22-4. Flanşă interioară
22-5. Arbore
22-6. Inel
23-1. Piuliță de strângere
23-2. Bolt inbus
23-3. Pană de despicat
24-1. Pană de despicat
24-2. Pânză de ferăstrău
25-1. Lățimea pânzei
25-2. Pană de despicat
25-3. Bolt inbus
26-1. Suportul riglei de ghidare
26-2. Şină de ghidare
26-3. Şurub de strângere (A)
26-4. Şurub de strângere (B)
26-5. Riglă de ghidare
27-1. Riglă de ghidare
27-2. Suportul riglei de ghidare
27-3. Linie de referință pentru aliniere
27-4. Pânză de ferăstrău
27-5. Masă superioară
27-6. Piesă de prelucrat
28-1. Riglă de ghidare
28-2. Suportul riglei de ghidare
28-3. Pânză de ferăstrău
29-1. Riglă de ghidare
29-2. Suportul riglei de ghidare
29-3. Piuliță pătrată
29-4. Şurub de strângere (A)
29-5. Şurub de strângere (B)
30-1. Scală
31-1. Riglă de ghidare
31-2. Suportul riglei de ghidare
31-3. Şurub de reglare
32-1. Riglă de ghidare
32-2. Pânză de ferăstrău
32-3. Apărătoarea superioară a pânzei
33-1. Calibru opritor pentru tăieri oblice
33-2. Calibru pentru tăieri oblice
33-3. Caneluri
34-1. Duză de praf
34-2. Sac de praf
35-1. Sac de praf
35-2. Închizătoare
37-1. Duză de praf
37-2. Cot
38-1. Brațul menghinei
38-2. Tija menghinei

38-3. Opritor de ghidare
38-4. Butonul rotativ al menghinei
38-5. Şurub
39-1. Şurub
39-2. Opritor de ghidare
40-1. Pârghie
41-1. Opritor limită inferioară
41-2. Bolt de reglare
42-1. Şurub
43-1. Ştift opritor
44-1. Capul ferăstrăului blocat în poziție complet coborâtă
45-1. Pârghie
45-2. Zona pârghiei pentru amplasarea mâinii/degetului
45-3. Piese de agățare
46-1. Apăsați butonul
46-2. Pană de despicat
46-3. Apărătoarea superioară a pânzei (folosită în modul ferăstrău circular cu masă)
47-1. Ştift opritor
48-1. Opritor de ghidare
48-2. Opritor auxiliar dreapta
48-3. Opritor auxiliar stânga
48-4. Ştift
48-5. Şurub
49-1. Când opritorul auxiliar este demontat
49-2. Când opritorul auxiliar este instalat
50-1. Menghină (accesoriu optional)
51-1. Menghină (accesoriu optional)
52-1. Menghină
52-2. Bloc distanțier
52-3. Opritor de ghidare
52-4. Piesă extrudată din aluminiu
52-5. Bloc distanțier
53-1. Față/margine paralelă
55-1. Baghetă împingătoare
56-1. Opritor auxiliar

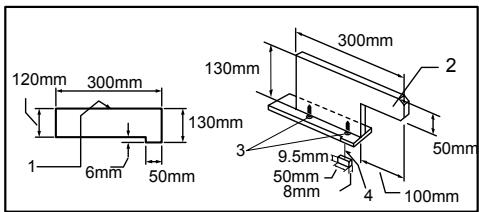

57-1. Bloc împingător
57-2. Opritor auxiliar
58-1. Retezare
58-2. Tăiere oblică
58-3. Tăiere înclinată
58-4. Tăiere oblică combinată (unghiuri)
59-1. Canelură
59-2. Calibru pentru tăieri oblice
59-3. Buton rotativ
61-1. Ştift opritor
62-1. Portiunea maşinii care trebuie apucată la transport
64-1. Echer

64-2. Pânză de ferăstrău
64-3. Opritor de ghidare
65-1. Şurub de reglare la 0°
65-2. Şurub de reglare a înclinatiei la 45°

66-2. Pânză de ferăstrău
66-3. Suprafața superioară a tălpii rotative
67-1. Brat
67-2. Scală pentru înclinatie

67-4. Talpă rotativă
68-1. Marcaj limită
69-1. Capacul suportului pentru perii
69-2. Șurubelniță

66-1. Echer

67-3. Indicator

SPECIFICATII

ModelLF1000
Diametrul pânzei de ferăstrău260 mm
Diametrul găurii
Pentru țările europene30 mm

Capacitate maximă de tăiere (H x I) cu pânză de 260 mm diametru în modul ferăstrău pentru tăieri oblice

Unghi de înclinațieUnghi de tăiere oblică
20 mm x 210 mm68 mm x 155 mm
45° (stânga)50 mm x 150 mm

Capacitate maximă de tăiere la 90° în modul ferăstrău circular cu masă (de banc)

Turația în gol (min ^-1 )

Dimensiunea mesei (l x L)

Dimensiuni (L x l x H1 (nota 1) / H2 (nota 2)) în modul ferăstrău pentru tăieri oblice

în modul ferăstrău circular cu masă

Greutate netă

Clasa de siguranță

70 mm

2.700

500 mm x 555 mm

660 mm x 650 mm x 1.220 mm / 800 mm

660 mm x 650 mm x 1.060 mm / 845 mm

32 kg

回/川

Nota 1 H1: Înălțimea până la capul mașinii

Nota 2 H2: Înălțimea până la masă

  • Datorită programului nostru continuu de cercetare și dezvoltare, caracteristicile pot fi modificate fără o notificare prealabilă.
  • Notă: Specificațiile pot varia în funcție de țară.

END213-4

Simboluri

Mai jos sunt prezentate simbolurile de pe echipament. Asigurați-vă că înțelegeți sensul acestora înainte de utilizare.

MAKITA LF1000 - Simboluri - 1

MAKITA LF1000 - Simboluri - 2

MAKITA LF1000 - Simboluri - 3

MAKITA LF1000 - Simboluri - 4

MAKITA LF1000 - Simboluri - 5

• Citiți manualul de instructiuni.
• IZOLAȚIE DUBLĂ
- Pentru a evita vătămările provocate de resturile împrăștiate, mențineți capul ferăstrăului coborât după executarea tăierii până când pânza se oprește complet.
- Nu duceți mâinile sau degetele în apropierea pânzei.
- Pentru siguranța dumneavoastră îndepăratați așchiile, resturile de material etc. de pe suprafața mesei înainte de executarea lucrării.

MAKITA LF1000 - Simboluri - 6

MAKITA LF1000 - Simboluri - 7

MAKITA LF1000 - Simboluri - 8

MAKITA LF1000 - Simboluri - 9

MAKITA LF1000 - Simboluri - 10

MAKITA LF1000 - Simboluri - 11

  • Deconectați mașina înainte de a o răsturna în jurul axei.
  • Pozitionați mâinile corect în timpul transportului.
  • Nu ridicati capătul superior al riglei de ghidare în timpul montării sau demontării.
  • Doar pentru țările din UE Nu eliminați echipamentele electrice la fel ca reziduurile menajere !

Conform cu Directiva Europeană 2002/96/EC privitoare la echipamente electrice și electronice scoase din uz și conform cu legile naționale, echipamentele electrice care au ajuns la finalul duratei de viață trebuie să fie

strânse separat și trebuie să fie transmise la o unitate de reciclare.

ENE061-1

Destinația de utilizare

Mașina este destinată tăierii precise drepte și oblice în lemn. Mașina poate fi utilizată în modurile ferăstrău pentru tăieri oblice și ferăstrău circular cu masă prin răsturnarea mesei în jurul axei sale.

ENF002-1

Sursă de alimentare

Maşina se va alimenta de la o sursă de curent alternativ monofazat, cu tensiunea egală cu cea indicată pe plăcuța de identificare a mașinii. Având dublă izolație, conform cu Standardele Europene, se poate conecta la o priză de curent fără contacte de împământare.

ENG037-1

Doar pentru țările europene

Zgomot și vibrații

Puterea acustică la funcționarea în gol este de

Presiunea sonoră este de 92 dB (A)

iar nivelul de zgomot este de: 105 dB (A)

Purtați antifoane.

Acceleratia pătratică medie ponderată în condiții normale este de maxim 2,5 m/s ^2 .

Aceste valori au fost obținute conform standardului EN61029.

ENH015-4

Model; LF1000

CE-DECLARATIE DE CONFORMITATE

Declarăm pe propria răspundere că acest produs este în conformitate cu următoarele standarde și reglementări; EN61029, EN55014, EN61000 în conformitate cu directivele consiliului european 89/336/CEE, 98/37/CE.

Certificatul de conformitate al fișei tehnice conform directivei 98/37/CE a fost obținut de la următorul organism notificat:

Intertek SEMKO AB, Torshamnsgatan 43, Box 1103, SE-164 22 Kista, Suedia

Yasuhiko Kanzaki CE2005

MAKITA LF1000 - CE-DECLARATIE DE CONFORMITATE - 1

000087

Director

MAKITA INTERNATIONAL EUROPE LTD.

  1. Purtati vizieră și mijloace de protecție a auzului. Se impune și purtarea altui echipament personal de protecție.

  2. Nu purtați NICIODATĂ mănuși în timpul lucrului, exceptând cazul în care schimbați

pânzele de ferâstrâu sau manipulați materialul brut înaintea prelucrării.

  1. Păstrați podeaua din jurul mașinii bine întreținută și fără materiale libere, ca de exemplu așchii și capete retezate.

  2. Nu utilizați ferăstrăul cu apărătoarele și pana de despicat demontate. Verificați închiderea corectă a apărătoarelor pânzei înainte de fiecare utilizare. Nu folosiți ferăstrăul dacă apărătoarele pânzei nu se mișcă liber și nu se închid instantaneu. Nu blocați sau legați niciodată apărătoarele pânzei în poziție deschisă. Orice funcționare defectuoasă a apărătoarelor pânzei trebuie remediată imediat.

  3. Curățați și aveți grijă să nu deteriorați arborele, flanșele (în special suprafața de montaj) și șurubul cu cap hexagonal înaintea sau în timpul instalării pânzei. Deteriorarea acestor piese poate conduce la ruperea pânzei. O instalare inadecvată poate cauza vibrația/oscilația sau patinarea pânzei. Folosiți numai flanșele specificate pentru această mașină.

  4. Verificați atent pânza cu privire la fisuri sau deteriorări înainte de folosire. Nu folosiți pânze de ferăstrău deteriorate sau deformate.

  5. Folosiți numai pânzele de ferăstrău recomandate de producător, care sunt conforme cu standardul EN847-1, și aveți în vedere faptul că pana de despicat nu trebuie să fie mai groasă decât lățimea de tăiere a pânzei de ferăstrău și mai subțire decât corpul pânzei.

  6. Folosiți întotdeauna accesoriiile recomandate în acest manual. Folosirea unor accesorii inadecvate, cum ar fi discurile de retezat, poate provoca vătămări corporale.

  7. Alegeți pânza de ferăstrău adecvată pentru materialul ce urmează a fi tăiat.

  8. Nu folosiți pânze de ferăstrău fabricate din oțel rapid.

  9. Pentru a reduce zgomotul emis, aveți grijă întotdeauna ca pânza să fie ascuțită și curată.

  10. Folosiți pânze de ferăstrău ascuțite corect. Respectați viteza maximă specificată pe pânza de ferăstrău.

  11. Nu tăiați obiecte metalice cum ar fi cuie și șuruburi. Inspectați piesa de prelucrat și eliminați toate cuiele, șuruburile și materialele străine din aceasta înainte de începerea lucrării.

  12. Eliminați eventualele noduri din piesa de prelucrat ÎNAINTE de a începe tăierea.

  13. Nu folositi maşina în prezența lichidelor sau gazelor inflamabile.

  14. Pentru siguranța dumneavoastră îndepărtați așchiile, resturile de material etc. din zona de lucru și de pe suprafața mesei înainte de conectarea mașinii și începerea lucrării.

  15. Operatorul este instruit adecvat pentru utilizarea, reglarea și operarea maşinii.

  16. Nu țineți mâinile pe traiectoria pânzei de ferăstrău și aveți grijă ca dumneavoastră și celelalte persoane din jur să nu fiți poziționați pe aceeași linie cu pânza de ferăstrău. Evitați contactul cu pânza aflată în rotire liberă. Aceasta poate cauza încă vătămări grave, prin urmare nu întindeți niciodată mâna peste pânza de ferăstrău.

  17. Fiți permanent vigilant, în special în timpul operațiilor repetitive, monotone. Nu vă lăsați atras de un sentiment fals de securitate. Pânzele sunt extrem de neiertătoare.

  18. Asigurati-vă că pârghia de blocare a axului este eliberată înainte de a conecta comutatorul.

  19. Înainte de utilizarea maşinii pe piesa propriu-zisă, lăsați-o să funcționeze în gol pentru un timp. Încercați să identificați orice vibrație sau oscilație care ar putea indica o instalare inadecvată sau o pânză neechilibrată.

  20. Așteptați până când pânza atinge viteza maximă înainte de a începe tăierea.

  21. Maşina nu trebuie folosită pentru canelare, fălțuire sau nutuire.

  22. Rețineți-vă de la îndepărta piesele tăiate sau alte bucăți ale piesei prelucrate din zona de tăiere în timpul funcționării mașinii și când capul ferăstrăului nu se află în poziția de repaus.

  23. Întrerupeți lucrul imediat dacă observați orice anomalie.

  24. Opriti mașina și așteptați ca pânza de ferăstrău să se oprească înainte de a muta piesa sau de a modifica reglajele.

  25. Deconectați mașina înainte de a schimba pânza, înaintea reparațiilor sau când nu o utilizati.

  26. Unele pulberi rezultate din prelucrare conțin chimicale care prezintă risc de apariție a cancerului, malformațiilor congenitale sau a altor boli ale aparatului reproducător. Printre aceste chimicale se numără:

  27. plumbul din materialele vopsite cu vopsea pe bază de plumb și

  28. arsenicul și cromul din cheresteaua tratată chimic.

Riscurile la care sunteți expus în acest caz variază, în funcție de frecvența cu care executați acest tip de lucrare. Pentru a reduce expunerea la aceste chimicale: lucrați într-un spațiu bine ventilat și cu un echipament de protecție omologat, cum ar fi acele măști de

protectie a respiratiei care sunt special concepute pentru a filtra particulele microscopice.

  1. Conectați mașina la un dispozitiv de colectare a prafului în timpul tăierii.
  2. Asigurați-vă că masa este fixată ferm cu pârghia înainte de a o răsturna.

LA UTILIZAREA ÎN MODUL FERĂSTRĂU PENTRU TĂIERI OBLICE:

  1. Nu folosiți ferăstrăul pentru a tăia alte materiale decât lemn, aluminiu sau materiale similare.
  2. Nu executați operațiile cu mâna liberă atunci când tăiați piese în apropierea pânzei de ferăstrău. Piesa de prelucrat trebuie să fie fixată ferm la masa rotativă și ghidajul opritor pe durata tuturor operațiilor.
  3. Asigurați-vă că masa rotativă este fixată ferm, astfel încât să nu se miște în timpul operației.
  4. Asigurați-vă că brațul este fixat ferm atunci când executați tăieri înlinate. Strângeți pârghia în sens orar pentru a fixa brațul.
  5. Asigurați-vă că pânza nu intră în contact cu masa rotativă în poziția cea mai coborâtă și cu piesa de prelucrat înainte de a conecta comutatorul.
  6. Tineți mânerul ferm. Rețineți că ferăstrăul se mișcă puțin în sus sau în jos în timpul pornirii și opririi.
  1. Nu executați nicio operație cu mâna liberă. Cu mâna liberă înseamnă folosirea mâinilor pentru sprijinirea sau ghidarea piesei de prelucrat, în locul unei rigle de ghidare.
  2. Asigurați-vă că masa rotativă este fixată ferm.
  3. Asigurati-vă că brațul este fixat ferm în poziția de lucru. Strângeți pârghia în sens orar pentru a fixa brațul.
  4. Folosiți o baghetă împingătoare sau un bloc împingător pentru a evita lucrul cu mâinile și degetele în apropierea pânzei de ferăstrău.
  5. Asigurati-vă că pânza nu intră în contact cu pana de despicat sau piesa de prelucrat înainte de a conecta comutatorul.
  6. Depozitați întotdeauna bagheta împingătoare când nu o folosiți.
  7. Acordati atenție în special instrucțiunilor pentru reducerea riscului de RECUL. RECULUL este o reacție bruscă la întepenirea, frecarea sau abaterea de la coliniaritate a pânzei de ferăstrău. RECULUL provoacă ejectarea piesei prelucrate din mașină, înapoi către operator. RECULURILE POT CONDUCE LA VĂTĂMĂRI CORPORALE GRAVE. Evitați RECULURILE prin menținerea pânzei ascuțită,

prin menținerea riglei de ghidare paralelă cu pânza, prin menținerea montată și funcțională a penei de despicat și apărătoarei pânzei, prin fixarea piesei până când ați împins-o complet dincolo de pânză și prin evitarea despicării a unor piese torsionate sau încovoiate sau care nu au o margine dreaptă pentru a putea fi ghidate de-a lungul riglei de ghidare.

  1. Evitați alimentarea bruscă și rapidă. Alimentați materialul cât mai lent posibil atunci când tăiați piese dure. Nu încovoiați sau răsuciți piesa în timpul alimentării. Dacă blocați sau înțepeniți pânza în piesa de prelucrat, opriți mașina imediat. Deconectați mașina. Apoi eliminați blocajul.

  2. Înainte de a răsturna mașina, asigurați-vă întotdeauna că știftul opritor a blocat ferm capul mașinii în poziția cea mai joasă.

PĂSTRAȚI ACESTE INSTRUCTIUNI

INSTALARE

⚠️ATENTIE:

Păstrați podeaua din jurul mașinii bine întreținută și fără materiale libere cum ar fi așchii și capete retezate.

Montarea bancului

Pentru instalarea ca masă înaltă cu picioarele extinse complet

Dacă mașina nu poate fi instalată într-o poziție stabilă, rotiți piulița de reglare de la piciorul mașinii pentru echilibrare. Rotiți în sens anti-orar (privind de sus) pentru a scurta piciorul și în sens orar (privind de sus) pentru a-l lungi. După reglare, asigurați-vă că mașina își menține poziția stabilă.

Fig.1

Instalați plăcile de fixare pe trei picioare ale mașinii, cu capătul îndoit orientat spre exterior, cu șuruburi cu cap hexagonal. Apoi fixați mașina pe o suprafață stabilă și plană cu trei bolțuri, folosind găurile de bulonare prevăzute în plăcile de fixare.

Fig.2

Pentru instalarea ca masă joasă cu picioarele pliate Fig.3

Când mașina se află în poziția cu picioarele pliate, fixați mașina folosind canelurile în U prezentate în figură.

DESCRIERE FUNCTIONALĂ

⚠️ATENTIE:

- Asigurați-vă că ați oprit mașina și că ați debranșat-o de la rețea înainte de a o regla sau de a verifica starea sa de funcționare.

Apărătoarea pânzei

Fig.4

Fig.5

Fig.6

⚠️ATENTIE:

  • Asigurați-vă că mânerul nu poate fi coborât fără apăsarea pârghiei din apropierea mânerului, de pe partea stângă.
  • Asigurați-vă că apărătoarele inferioare ale pânzei A nu se deschid decât la apăsarea pârghiei din apropierea mânerului, în poziția cea mai înaltă a mânerului.
  • Asigurați-vă că apărătoarea pânzei C este instalată înainte de utilizarea în modul ferăstrău pentru tăieri oblice.

Când coborăți mânerul în timp ce apăsați pârghia din stânga, apărătoarea inferioară a pânzei A se ridică automat. Apărătoarea inferioară a pânzei B se ridică în momentul în care atinge piesa de prelucrat. Apărătoarele inferioare ale pânzei sunt pretensionate cu arc, astfel că vor reveni în poziția inițială la finalizarea tăierii și ridicarea mânerului. Apărătoarea superioară a pânzei cade pe suprafața mesei după ce piesa de prelucrat a trecut pe sub ea. NU DEZACTIVAȚI SAU DEMONTAȚI NICIODATĂ APĂRĂTOARELE INFERIOARE ALE PÂNZEI, ARCUL ATAȘAT LA APĂRĂTOAREA INFERIOARĂ A PÂNZEI, SAU APĂRĂTOAREA SUPERIOARĂ A PÂNZEI, cu excepția cazului menționat în nota de mai jos.

Pentru siguranța dumneavoastră, păstrați permanent fiecare apărătoare a pânzei în stare bună. Orice funcționare defectuoasă a apărătoarelor trebuie remediată imediat. Verificați revenirea apărătoarelor inferioare ale pânzei sub acțiunea arcului. NU FOLOSITI NICIODATĂ SCULA DACĂ APĂRĂTOAREA INFERIOARĂ A PÂNZEI, ARCUL SAU APĂRĂTOAREA SUPERIOARĂ A PÂNZEI SUNT DETERIORATE, DEFECTE SAU DEMONTATE, cu excepția cazului menționat în nota de mai jos. FOLOSIREA ÎN ACEASTĂ STARE ESTE EXTREM DE PERICULOASĂ ȘI POATE PROVOCA VĂTĂMĂRI GRAVE.

NOTĂ:

- Există următoarele cazuri exceptionale în care pot fi demontate apărătoarele. Apărătoarea inferioară a pânzei C se demontează numai atunci când folosiți mașina în modul ferăstrău circular cu masă. Apărătoarea superioară a pânzei se demontează numai atunci când folosiți mașina în modul ferăstrău pentru tăieri oblice.

Dacă oricare dintre aceste apărătoare transparente ale pânzei devine murdară, sau dacă se depune rumeguș pe acestea astfel încât pânza nu mai poate fi observată cu ușurință, deconectați ferăstrăul și curățați cu grijă apărătoarele pânzei cu o lavetă umedă. Nu folosiți pentru apărătoarea de plastic solventi sau agenți de curățare pe bază de petrol.

Dacă apărătoarea inferioară a pânzei A este foarte murdară și vizibilitatea prin aceasta este obstrucționată, procedați după cum urmează. Ridicați mânerul complet. Demontați pânza de ferăstrău (consultați paragraful "Montarea sau demontarea pânzei de ferăstrău"). Ridicați apărătoarea inferioară a pânzei A în timp ce apăsați pârghia din stânga. Cu apărătoarea inferioară a pânzei A astfel poziționată, curățarea poate fi realizată complet și eficient. După curățare, urmați procedura de mai sus în sens invers și fixați șurubul.

Urmând aceleași etape prezentate mai sus și pentru apărătoarea superioară a pânzei, apăsați butonul din fața la suprafața superioară și demontați apărătoarea superioară a pânzei. După curățare, reinstalați-o întotdeauna ferm.

Dacă oricare dintre aceste apărătoare se decolorează în timp sau din cauza expunerii la razele ultraviolete, contactați un centru de service Makita pentru a procura o apărătoare nouă. NU DEZACTIVATI SAU DEMONTAȚI APĂRĂTOARELE.

Menținerea capacității maxime de tăiere

Fig.7

Această mașină este reglată din fabrică pentru a asigura capacitatea maximă de tăiere pentru o pânză de ferăstrău de 260 mm.

Când instalați o pânză nouă, verificați întotdeauna poziția limită inferioară a pânzei și, dacă este necesar, ajustați-o după cum urmează:

⚠️ATENTIE:

- Când executați acest reglaj, deconectați mașina. Mai întăi, deconectați mașina. Coborăți mânerul complet. Folosiți cheia pentru a roti şurubul de reglare până când conturul pânzei se extinde puțin sub suprafața superioară a mesei rotative, în punctul în care fața frontală a ghidajului opritor întălnesțe suprafața superioară a mesei rotative.

Cu mașina deconectată, rotiți pânza cu mâna în timp ce tineți mânerul coborât complet pentru a vă asigura că pânza nu intră în contact cu nicio portiune a tălpii inferioare. Reajustați puțin, dacă este necesar.

⚠️ATENTIE:

- După instalarea unei pânze noi, asigurați-vă că pânza nu intră în contact cu nicio portiune a tălpii inferioare când mânerul este coborât complet. Efectuați această operație întotdeauna cu mașina deconectată.

Această mașină poate fi utilizată cu sau fără limitator inferior prin deplasarea opritorului inferior după cum se vede în figură.

Pentru a folosi mașina fără limitator inferior, rotiți capătul opritorului în sens anti-orar. Utilizarea în această poziție este adecvată pentru tăierea unei piese late și înguste.

Pentru a folosi mașina cu limitatorul inferior, rotiți capătul opritorului în sens orar. Utilizarea în această poziție este adecvată pentru tăierea unei piese groase.

Fig.8

Reglarea unghiului de tăiere oblică

Fig.9

Fig.10

Slăbiți șurubul de strângere de la ghidajul opritor prin rotire în sens anti-orar. Rotiți masa rotativă cu mânerul. După ce ați deplasat mânerul în poziția în care indicatorul indică unghiul dorit pe scala pentru tăiere oblică, strângeți ferm șurubul de strângere în sens orar.

⚠️ATENTIE:

  • Când rotiți masa rotativă, aveți grijă să ridicati mânerul complet.
  • După schimbarea unghiului de tăiere oblică, fixați întotdeauna masa rotativă înșurubând strâns șurubul de strângere.

Reglarea unghiului de înclinatie

În modul ferăstrău pentru tăieri oblice

Fig.11

Fig.12

Pentru a regla unghiul de înclinație, slăbiți pârghia de la spatele mașinii în sens anti-orar.

Împingeți mânerul spre stânga pentru a înclina pânza de ferăstrău până când indicatorul indică unghiul dorit pe scala pentru înclinație. Apoi strângeți pârghia ferm în sens orar pentru a fixa brațul.

⚠️ATENTIE:

  • Când înclinați pânza de ferăstrău, aveți grijă să ridicati mânerul complet.
  • După schimbarea unghiului de înclinație, fixați întotdeauna brațul strângând pârghia în sens orar.

În modul ferăstrău circular cu masă

Fig.13

Pentru a regla unghiul de înclinație, slăbiți pârghia de sub masă din fața mașinii în sens anti-orar.

Deplasați buton de reglare a adâncimii de tăiere spre stânga pentru a înlina pânza de ferăstrău până când indicatorul indică unghiul dorit pe scala pentru înclinație. Apoi strângeți pârghia ferm în sens orar pentru a fixa brațul.

Actionarea întrerupătorului

Fig.14

Comutarea în modul ferăstrău pentru tăieri oblice

⚠️ATENTIE:

Înainte de a branșa mașina la rețea, verificați dacă levierul întrerupătorului funcționează corect și dacă revine la poziția "OFF" (oprit) atunci când este eliberat.
- Când nu folosiți mașina, demontați butonul de deblocare și depozitați-l într-un loc sigur. Aceasta preîntâmpină utilizarea neautorizată a mașinii.
- Nu apăsați puternic pârghia comutatoare fără a apăsa butonul de deblocare. Comutatorul se poate rupe.

Pentru a preveni acționarea accidentală a pârghiei comutatoare, este prevăzut un buton de deblocare. Pentru a porni mașina, împingeți pârghia de blocare din stânga, apăsați butonul de deblocare și apoi acționați pârghia comutatoare. Eliberați pârghia comutatorului pentru a opri mașina.

Comutarea în modul ferăstrău circular cu masă

⚠️ATENTIE:

- Înainte de utilizare, asigurați-vă că mașina pornește și se oprește.

Pentru a porni maşina, apăsați butonul PORNIT (I).

Pentru a o opri, apăsați butonul OPRIT (O).

Reglarea adâncimii de tăiere

Fig.15

Adâncimea de tăiere poate fi reglată prin rotirea butonului de reglare a adâncimii de tăiere. Rotiți butonul de reglare a adâncimii de tăiere în sens orar pentru a ridica pânza și în sens anti-orar pentru a o coborî.

⚠️ AVERTISMENT:

- Pentru a obține tăieturi mai curate, folosiți o adâncime de tăiere mică atunci când tăiați materiale subțiri.

⚠️ATENTIE:

- Ştiftul opritor nu poate fi rotit cu capul maşinii în poziție complet coborătă. În acest caz, rotiți puțin

butonul rotativ în sens anti-orar pentru ca știftul opritor să poată fi eliberat.

Fig.16

MONTARE

⚠️ATENTIE:

- Asigurati-vă că ați oprit mașina și că ați deconectat-o de la rețea înainte de a efectua vreo intervenție asupra mașinii.

Depozitarea cheii tubulare

Fig.17

Cheia tubulară este depozitată după cum se vede în figură. Când utilizați cheia tubulară, extrageți-o din suportul cheii. După utilizarea cheii tubulare, reintroduceți-o în suportul cheii.

Cele două moduri de reglare a înălțimii mesei

Înălțimea mesei poate fi reglată în două moduri, ca masă înaltă sau ca masă joasă.

⚠️ AVERTISMENT:

- Înainte de a răsturna mașina către spate, reglați întotdeauna mașina în modul ferăstrău pentru tăieri oblice și blocați capul mașinii în poziția cea mai coborâtă.

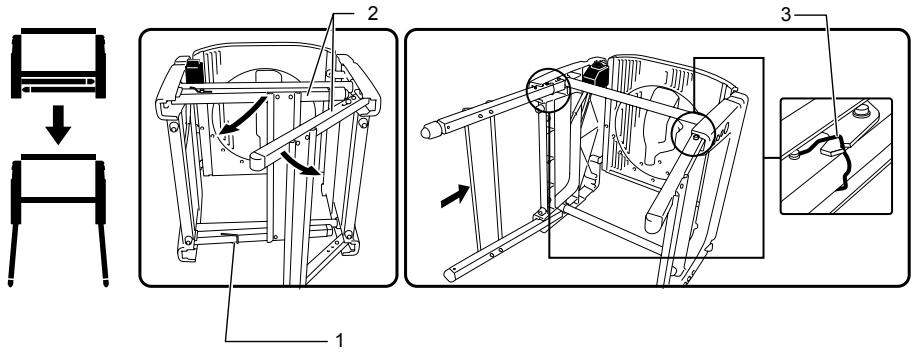

1. Instalarea ca masă înaltă

MAKITA LF1000 - Instalarea ca masă înaltă - 1

  1. Agătătoare
  2. Picioare
  3. Cârlig opritor

006043

Pentru a instala mașina ca masă înaltă, procedați după cum urmează.

(1) Răsturnați mașina cu grijă către SPATE ținând-o cu ambele mâini și fără a o lăsa să cadă.
(2) Rotiți cârligul în direcția săgeții din figură pentru a desface picioarele. Deschideți picioarele mesei pe o latură și împingeți bara inferioară a picioarelor complet înainte până

când se blochează de la sine. Executați aceeași operație și pentru picioarele de pe latura opusă. Asigurați-vă că picioarele de pe ambele laturi sunt blocate complet.

⚠️ AVERTISMENT:

  • Asigurați-vă că cârligele opritoare sunt poziționate perfect în canelura agățătoarei.
    (3) Readuceți maçina în poziție verticală.

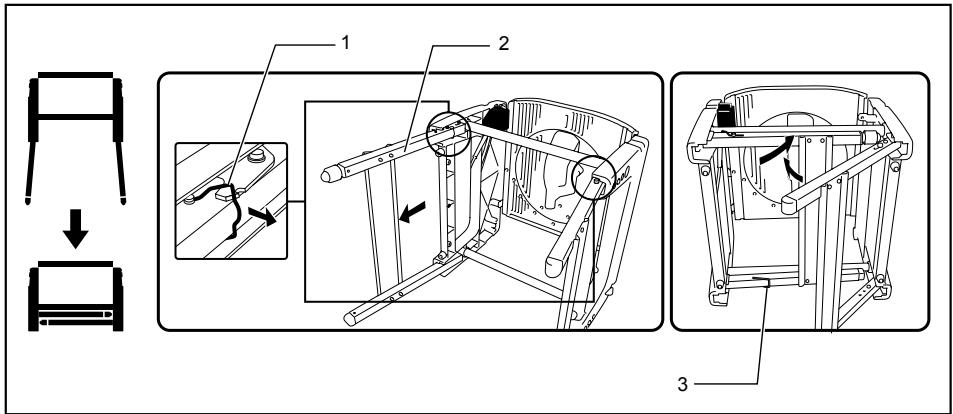

2. Instalarea ca masă joasă

MAKITA LF1000 - Instalarea ca masă joasă - 1

  1. Cârlig opritor
  2. Picioare
  3. Aqătătoare

006044

Picioarele pot fi pliate după cum se vede în figură. Pentru a plia picioarele mașinii, procedați după cum urmează.

(1) Răsturnați mașina cu grijă către SPATE ținând-o cu ambele mâini și fără a o lăsa să cadă.
(2) Trageți întâi către dumneavoastră opritorul de la articulația picioarelor din stânga, pentru a le debloca.
(3) Executați aceleași operații și pentru picioarele de pe latura opusă.
(4) Folosiți un cârlig pentru a lega aceste picioare.
(5) Readuceți mașina în poziție verticală.

Montarea sau demontarea pânzei de ferăstrău

⚠️ATENTIE:

  • Asigurați-vă întotdeauna că mașina este oprită și deconectată înainte de a monta sau demonta pânza.
  • Folosiți numai cheia tubulară Makita livrată pentru montarea și demontarea pânzei. Nerespectarea acestei indicații poate conduce la strângerea excesivă sau insuficientă a șurubului cu cap hexagonal. Aceasta poate provoca vătămări corporale.

Deplasati mânerul în sus, în poziție complet ridicată.

Apăsați pârghia de blocare a axului pentru a bloca arborele și folosiți cheia tubulară pentru a deșuruba șurubul cu cap hexagonal în sens orar.

Fig.18

Ridicați apărătoarea pânzei A cu pârghia sa ridicătoare în timp ce împingeți pârghia din partea stângă a mânerului. Cu apărătoarea pânzei A ridicată, îndepărtați

şurubul cu cap hexagonal, flanşa exterioară și pânza.

Fig.19

Pentru a instala pânza, montați-o cu atenție pe arbore având grijă ca direcția săgeții de pe suprafața pânzei să fie identică cu cea a săgeții de pe carcasa pânzei. Instalați flanșa exterioară și șurubul cu cap hexagonal, iar apoi folosiți cheia tubulară pentru a strânge ferm șurubul cu cap hexagonal (cu filet pe stânga) în sens anti-orar în timp ce apăsați pârghia de blocare a axului.

Fig.20

Fig.21

NOTĂ:

- Când instalați o pânză de ferăstrău, aveți grijă să o introduceți întâi în apărătoarea pânzei B și apoi să o ridicati astfel încât pânza să fie plasată la final în apărătoarea pânzei B.

Pentru toate țările în afara celor europene

Fig.22

⚠️ATENTIE:

- Inelul argintiu cu diametru exterior de 25,4 mm este instalat pe arbore din fabrică. Inelul negru cu diametru exterior de 25 mm este inclus în dotarea standard. Înainte de a monta pânza pe arbore, asigurați-vă întotdeauna că pe arbore este instalat inelul de arbore corect pentru pânza pe care intenționați să o folositii.

Pentru țările europene

⚠️ATENTIE:

- Inelul cu diametru exterior de 30 mm este instalat din fabrică între flança interioară și cea exterioară.

Readuceți apărătoarea inferioară a pânzei A în poziția inițială. Coborâți mânerul pentru a vă asigura că apărătoarele inferioare ale pânzei se deplasează corect. Asigurați-vă că pârghia de blocare a axului a eliberat arborele înainte de a începe tăierea.

Reglarea penei de despicat

Fig.23

Trebuie să existe o distanță de circa 5 - 6 mm între pana de despicat și dinții pânzei atunci când împingeți complet pana de despicat către pânză. Reglați pana de despicat în mod corespunzător, släbind întâi piulița de strângere cu mâna în sens anti-orar și apoi şurubul cu cap hexagonal cu cheia tubulară în sens anti-orar, și măsurând apoi distanța. După efectuarea reglajului, strângeți ferm şurubul cu cap hexagonal și apoi piulița de strângere în sens orar. Verificați întotdeauna dacă pana de despicat este fixată și dacă apărătoarea superioară a pânzei funcționează ușor înainte de a începe tăierea.

Fig.24

Pana de despicat a fost instalată din fabrică înainte de livrare astfel încât pânza și pana de despicat să fie coliniare după instalare. Consultați paragraful intitulat "Repoziționarea penei de despicat" pentru instalare.

Fig.25

⚠️ATENTIE:

  • Dacă pânza și pana de despicat nu sunt aliniate corect, în timpul funcționării poate interveni o strângere periculoasă a pânzei. Asigurați-vă că pana de despicat este poziționată între cele două margini exterioare ale pânzei când priviți de sus. Puteți suferi vătămări corporale grave dacă folosiți mașina cu pana de despicat aliniată necorespunzător. Dacă acestea nu sunt aliniate, indiferent de motiv, apelați întotdeauna la un centru de service Makita autorizat în vederea reparării.
  • Când reglați distanța dintre pana de despicat și dinții pânzei, slăbiți întotdeauna șurubul cu cap hexagonal numai după ce ați deșurubat piulița de strângere.

Instalarea și reglarea riglei de ghidare Fig.26

  1. Instalați rigla de ghidare pe masă astfel încât suportul riglei de ghidare să se angreneze cu șina de ghidare. Strângeți ferm șurubul de strângere (B) al riglei de ghidare în sens orar.
  2. Slăbiti şurubul de strângere (A).
  3. Glisați rigla de ghidare și fixați-o astfel încât capătul îndepărtat de dumneavoastră al riglei de ghidare să fie aliniat cu punctul în care muchia frontală a pânzei de ferăstrău începe să iasă peste suprafața superioară a piesei de prelucrat. Scopul acestui reglaj este de a reduce riscul de recul către operatorul care taie o bucată din piesa de prelucrat care este strânsă între pânza de

ferăstrău și rigla de ghidare și este împinsă în final câtre operator. Linia (A) variază în funcție de grosimea piesei de prelucrat sau nivelul mesei. Reglați poziția riglei de ghidare corespunzător grosimii piesei de prelucrat.

După reglarea riglei de ghidare, strângeti ferm şurubul de strângere (A).

Fig.27

NOTĂ:

- Există patru moduri de poziționare a riglei de ghidare, după cum se vede în figură. Rigla de ghidare este prevăzută cu două şanțuri pe părțile laterale, un şanț cu o bordură înălțată pe aceeași latură și altul fără bordură. Folosiți suprafața riglei de ghidare cu această bordură orientată spre piesa de prelucrat numai atunci când tăiați într-o piesă subțire.

Fig.28

NOTĂ:

- Pentru a schimba modul de amplasare a riglei de ghidare, demontați rigla de ghidare de pe suportul acesteia prin deșurubarea șurubului de strângere (A) și schimbați orientarea riglei de ghidare față de suportul acesteia astfel încât rigla de ghidare să fie orientată către suportul riglei de ghidare corespunzător lucrării dumneavoastră, după cum se vede în figură. Introduceți piulițele pătrate de la suportul riglei de ghidare în capătul posterior al fiecărui şanț al riglei de ghidare, astfel încât să fie instalate după cum se vede în figură.

Pentru a trece de la modul de amplasare A sau B la modul de amplasare C sau D, sau invers, demontați piulița pătrată și șurubul de strângere (A) de la suportul riglei de ghidare, apoi amplasați șurubul de strângere (A) și piulița pătrată în partea opusă a suportului riglei de ghidare față de poziția inițială. Strângeți ferm șurubul de strângere (A) după ce ați introdus piulița pătrată a suportului riglei de ghidare în șanțul riglei de ghidare.

Introduceți piulițele pătrate de la suportul riglei de ghidare în capătul posterior al fiecărui şanț al riglei de ghidare, astfel încât să fie instalate după cum se vede în figură.

Fig.29

Rigla de ghidare este reglată din fabrică astfel încât să fie paralelă cu suprafața pânzei. Asigurați-vă că este paralelă. Pentru a verifica dacă rigla de ghidare este paralelă cu pânza, reglați înăltțimea pânzei cu butonul de reglare a adâncimii de tăiere astfel încât pânza să iasă din masă în poziția cea mai înaltă. Marcați unul dintre dintii pânzei cu un creion colorat. Măsurați distanța (A) și (B) dintre rigla de ghidare și pânză. Efectuați ambele măsurători folosind dintele marcat cu creionul colorat.

Cele două valori măsurate trebuie să fie identice. Dacă rigla de ghidare nu este paralelă cu pânza, procedați după cum urmează:

Fig.30

(1) Rotiți şurubul de reglare în sens anti-orar.

Fig.31

Fig.32

(2) Mutați marginea anterioară a riglei de ghidare puțin spre dreapta sau stânga până când devine paralelă cu pânza.

(3) Strângeti ferm şurubul de reglare de pe rigla de ghidare.

⚠️ATENTIE:

  • Asigurați-vă că ați reglat rigla de ghidare astfel încât să fie paralelă cu pânza, în caz contrar pot apare reculuri periculoase.
  • Asigurați-vă că ați reglat rigla de ghidare astfel încât aceasta să nu intre în contact cu apărătoarea superioară a pânzei sau cu pânza de ferăstrău.
  • Nu repozitionați sau transportați mașina apucând-o de rigla de ghidare.
  • Ridicarea riglei de ghidare instalate sau exercitarea unei forțe asupra acesteia spre stânga sau dreapta, apucând cu mâna capătul superior, o poate deteriora și îi poate perturba funcționarea.

Instalarea și reglarea calibrului pentru tăieri oblice

Fig.33

Instalați calibrul pentru tăieri introducând axul acestuia într-una din cele două caneluri ale mesei din față. Calibrul opritor pentru tăieri oblice care este folosit și ca riglă de ghidare poate fi instalat pe calibrul pentru tăieri oblice în funcție de aplicație.

Sac de praf

Fig.34

Folosirea sacului de praf permite realizarea unor tăieri curate și facilitează colectarea prafului. Pentru a atașa sacul de praf, montați-l pe duza de praf.

Când sacul de praf s-a umplut până la circa o jumătate din capacitate, scoateți sacul de praf de pe mașină și extrageți dispozitivul de fixare. Goliți conținutul sacului de praf prin lovire ușoară astfel încât să eliminați particulele care aderă la interior și care ar putea stânjeni colectarea ulterioară.

Fig.35

Conectând un aspirator la ferăstrăul dumneavoastră puteți efectua operații mai eficiente și mai curate.

Fig.36

Cot

Fig.37

⚠️ATENTIE:

- Îndreptați orificiul de evacuare al cotului în direcția în care praful și așchiile evacuate nu sunt proiectate către mașină și persoanele din zona de lucru.

Atașați cotul atunci când doriți să schimbați direcția de evacuare a prafului.

Fixarea piesei de prelucrat

⚠️ AVERTISMENT:

- Este extrem de important să fixați întotdeauna corect și ferm piesa de prelucrat cu menghina. În caz contrar, puteți provoca avarierea mașinii și/sau distrugerea piesei de prelucrat. POT REZULTA ȘI VĂTĂMĂRI CORPORALE. De asemenea, după o operație de tăiere, NU ridicăți pânza înainte de a se opri complet.

Menghină verticală

Fig.38

Menghina verticală poate fi instalată în două poziții, atât pe partea stângă cât și pe partea dreaptă a ghidajului opritor. Introduceți tija menghinei în gaura din ghidajul opritor și strângeți șurubul de strângere pentru a fixa tija menghinei.

Pozitionați brațul menghinei în funcție de grosimea și forma piesei de prelucrat și fixați brațul menghinei prin strângerea șurubului de strângere. Dacă șurubul de fixare a brațului menghinei intră în contact cu ghidajul opritor, instalați șurubul de strângere pe latura opusă a brațului menghinei. Asigurați-vă că nicio parte a mașinii nu intră în contact cu menghina atunci când coborăți mânerul complet. Dacă mașina atinge menghina, repozitionați menghina.

Presați piesa de prelucrat uniform pe ghidajul opritor și masa rotativă. Poziționați piesa de prelucrat în poziția de tăiere dorită și fixați-o ferm prin strângerea butonului rotativ al menghinei.

⚠️ATENTIE:

- Piesa de prelucrat trebuie să fie fixată ferm la masa rotativă și ghidajul opritor.

Instalarea maşinii în modul ferăstrău circular cu masă

⚠️ATENTIE:

Înainte de utilizarea în modul ferăstrău circular cu masă, asigurați-vă că masa rotativă a fost fixată la unghiul de tăiere oblică de 0° cu şurubul de strângere de la ghidajul opritor.
- Înainte de utilizarea în modul ferăstrău circular cu masă, asigurați-vă că ați fixat capul mașinii cu pârghia.

  • Înainte de utilizarea în modul ferăstrău circular cu masă, asigurați-vă că ați fixat corect în poziție pana de despicat.
  • Înainte de utilizarea în modul ferăstrău circular cu masă, demontați apărătoarea inferioară a pânzei C.
  • În modul ferăstrău circular cu masă, eliberați opritorul inferior.

Mașina este livrată din fabrică în configurația ferăstrău pentru tăieri oblice. Înainte de utilizarea în modul ferăstrău circular cu masă, schimbați configurația și urmați procedura de mai jos.

1. Fixarea mesei rotative

Fig.39

Pentru a fixa masa rotativă, strângeti ferm șurubul de strângere pe ghidajul opritor la unghiul de tăiere oblică de 0°.

2. Fixarea capului maşinii

Fig.40

Fixați capul mașinii prin strângerea pârghiei în direcția săgeții prezentate în figură.

3. Eliberarea opritorului inferior

Fig.41

Asigurați-vă că ați poziționat capătul opritorului inferior în poziția A din figură. Rotiți capătul opritorului inferior în sens anti-orar până în poziția A, dacă este poziționat în poziția B.

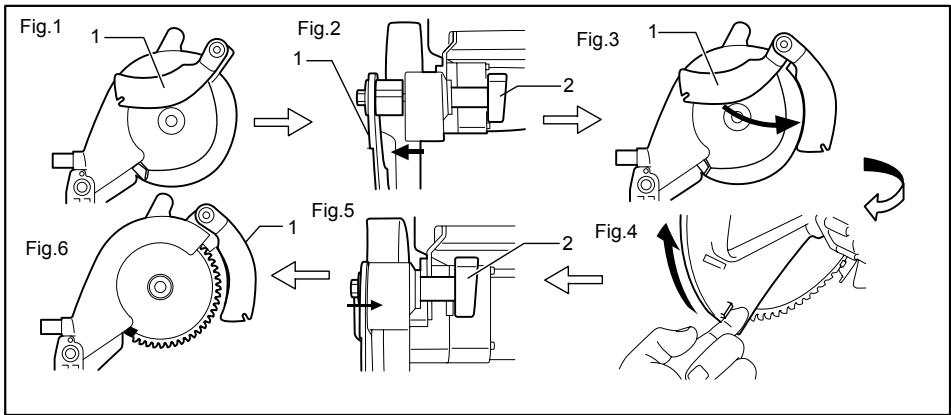

4. Repoziționarea penei de despicat

MAKITA LF1000 - Repoziționarea penei de despicat - 1

  1. Pană de despicat
  2. Piuliță de strângere

006068

Pozitia (Fig. 1) trebuie schimbată după cum urmează.

(1) Slăbiti piulita de strângere (Fig. 2).
(2) Trageți și pivotați pana de despicat în poziția de 90° în direcția săgeții (Fig. 3). Apoi împingeți-o puțin înăuntru astfel încât să se blocheze în această poziție.
(3) Ridicați complet cu mâna apărătoarea inferioară a pânzei A folosindu-vă de proeminentă în timp ce împingeți pârghia din partea stângă a mânerului și eliberați pârghia de lângă mâner (Fig. 4).
(4) Împingeti pana de despicat în direcția săgeții (vezi Fig. 5) astfel încât aceasta să fie aliniată cu pânza de ferăstrău.
(5) După ce ați împins pana de despicat în direcția săgeții din figură, eliberați apărătoarea inferioară a pânzei A.
(6) După ce ați aliniat pana de despicat, strângeți ferm piulița de strângere (vezi Fig. 6)

5. Demontarea apărătoarei inferioare a pânzei C

Fig.42

Demontați apărătoarea inferioară a pânzei C de la masă prin slăbirea şurubului de strângere.

6. Blocarea capului maşinii în poziție complet coborâtă

Fig.43

Fig.44

După instalarea penei de despicat în poziția pentru modul ferăstrău circular cu masă, trageți opritorul în direcția săgeții A și rotiți-I la 90° în direcția săgeții B cu opritorul tras. Apoi coborăți mânerul pentru blocarea capului mașinii.

⚠️ATENTIE:

  • În cazul în care capul mașinii nu poate fi blocat în poziție complet coborată, rotiți butonul de reglare a adâncimii în sens orar cu mai multe ture.
  • Înainte de a răsturna mașina, asigurați-vă întotdeauna că știftul opritor a blocat ferm capul mașinii în poziția cea mai joasă.

7. Răsturnarea maşinii

⚠️ AVERTISMENT:

  • Asigurați-vă că mașina este oprită și deconectată înainte de a o răsturna.
  • Când apăsați pârghia în jos, aveți grijă să nu puneți mâna/degetul în zona de cuplare a mesei cu pârghia.

Fig.45

Țineți marginea mediană a mesei cu o mână, apăsați pârghia în jos cu cealaltă mână ținând marginea mesei ferm și pivotați masa cu grijă pentru a o răsturna. Continuați să țineți masa până se blochează.

8. Instalarea apărătoarei superioare a pânzei

Fig.46

Apăsați butonul apărătoarei superioare a pânzei de pe fața laterală, așezați-o pe canelura penei de despicat menținând butonul apăsat și apoi eliberați butonul.

După eliberarea butonului, asigurați-vă că apărătoarea superioară a pânzei este fixată încercând să o trageți afară.

⚠️ATENTIE:

- După instalarea apărătoarei superioare a pânzei, asigurați-vă că funcționează ușor.

Instalarea maşinii în modul ferăstrău pentru tăieri oblice

⚠️ AVERTISMENT:

- Aveți grijă să instalați apărătoarea inferioară a pânzei C înainte de a utiliza mașina în modul ferăstrău pentru tăieri oblice.

Pentru a schimba configurația din modul ferăstrău circular cu masă în modul ferăstrău pentru tăieri oblice, efectuați în ordine inversă operațiile descrise la paragraful intitulat "Instalarea mașinii în modul ferăstrău circular cu masă"

  1. Demontarea apărătoarei superioare a pânzei
    Apăsați butonul apărătoarei superioare a pânzei de pe fața laterală și apoi îndepărtați în sus apărătoarea superioară a pânzei menținând butonul apăsat.

  2. Instalarea apărătoarei inferioare a pânzei C

Aşezati apărătoarea inferioară a pânzei C pe masă astfel încât să angreneze în fanta mesei și strângeți ferm şurubul de strângere.

  1. Răsturnarea maşinii

Consultați paragraful cu același titlu de la "Instalarea mașinii în modul ferăstrău circular cu masă".

  1. Eliberarea capului maşinii din poziția complet coborâtă

Fig.47

În timp ce țineți mânerul, trageti știftul opritor în direcția săgeții A, rotiți-l la 90° în direcția săgeții B cu știftul opritor tras și apoi ridicati încet mânerul.

  1. Repoziționarea penei de despicat

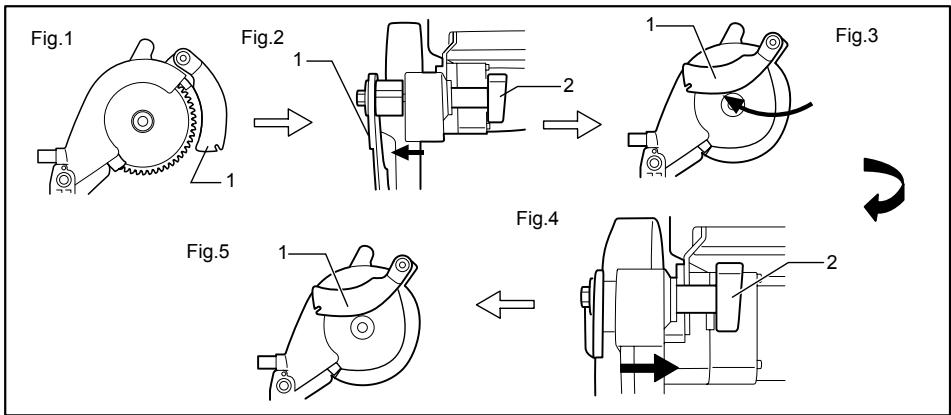

MAKITA LF1000 - ⚠️ AVERTISMENT: - 1

  1. Pană de despicat
  2. Piuliță de strângere

006075

Pozitia penei de despicat (Fig. 1) trebuie schimbată după cum urmează.

(1) Slăbiți piulița de strângere și țineți cu mâna apărătoarea inferioară a pânzei A folosindu-vă de proeminentă (Fig. 2).

(2) În timp ce țineți apărătoarea inferioară a pânzei A, trageți pana de despicat astfel încât aceasta să se rotească și să pivoteze în poziția indicată de săgeată (Fig. 3).

(3) Menținând pana de despicat în această poziție, readuceți apărătoarea inferioară a pânzei A în poziția inițială și strângeți ferm piulița de strângere (Fig. 4, 5).

6. Instalarea sau demontarea opritoarelor auxiliare din dreapta și stânga

Fig.48

⚠️ATENTIE:

- Când tăiați o piesă cu grosime de peste 20 mm, asigurați-vă că opritoarele auxiliare din dreapta și stânga sunt instalate și fixate ferm cu un şurub.

Demontarea opritoarelor auxiliare din dreapta și stânga este utilă pentru tăierea pieselor late și subțiri.

Când tăiați o piesă cu grosime de până la 20 mm și lățime de peste 180 mm, demontați opritoarele auxiliare din dreapta și stânga deșurubând șurubul indicat în figură.

Când tăiați o piesă cu grosime de peste 20 mm, instalați opritoarele auxiliare din dreapta și stânga fixându-le ferm cu un şurub.

Consultați tabelul de mai jos pentru relația dintre dimensiunea piesei de prelucrat și necesitatea de utilizare cu/fără opritoarele auxiliare din dreapta și stânga.

Fig.49

Dimensiunea piesei de prelucrat (H x I)cu/fără opritoare auxiliare
168 mm x 155 mmcu opritoare auxiliare
220 mm x 210 mmfără opritoare auxiliare

006577

FUNCTIONARE

⚠️ATENTIE:

  • Înainte de utilizare, aveți grijă să eliberați mânerul din poziția coborată trăgând de știftul opritor și rotindu-I la 90°.
  • Asigurați-vă că pânza nu intră în contact cu piesa de prelucrat etc. înainte de a conecta comutatorul.

TĂIEREA ÎN MOD FERĂSTRĂU PENTRU TĂIERI OBLICE

⚠️ AVERTISMENT:

- Asigurați-vă că apărătoarea pânzei C este instalată înainte de utilizarea în modul ferăstrău pentru tăieri oblice.

⚠️ATENTIE:

- Nu aplicați o presiune excesivă asupra mânerului în timpul tăierii. O apăsare prea puternică poate avea ca efect suprasolicitarea motorului și/sau reducerea eficienței tăierii. Apăsați mânerul numai cu atăta forță câtă este necesară pentru o tăiere ușoară și fără o reducere semnificativă a vitezei pânzei.

- Apăsați încet mânerul pentru a executa tăierea. Dacă mânerul este apăsat puternic sau este împins lateral, pânza va vibra și va lăsa o urmă (urmă de ferăstrău) în piesa de prelucrat, iar precizia tăierii va fi afectată.

1. Tăierea prin apăsare

Fig.50

Fixați piesa de prelucrat la ghidajul opritor și masa rotativă. Porniți mașina fără ca pânza să fie în contact și așteptați până când pânza atinge viteza maximă înainte de a o coborți. Apoi coborăți încet mânerul până în poziția complet coborătă pentru a tăia piesa. După finalizarea tăierii, opriți mașina și AȘTEPTAȚI PÂNĂ CÂND PÂNZA SE OPREȘTE COMPLET înainte de a readuce pânza în poziția complet ridicată.

2. Tăierea oblică

Consultați paragraful "Reglarea unghiului de tăiere oblică" descris anterior.

3. Tăierea înclinată

Fig.51

Slăbiți pârghia și înclinați pânza de ferăstrău pentru a regla unghiul de înclinație (consultați paragraful "Reglarea unghiului de tăiere oblică" descris anterior). Aveți grijă să strângeți din nou ferm pârghia pentru a fixa unghiul de înclinație reglat. Fixați piesa de prelucrat la ghidajul opritor și masa rotativă. Porniți mașina fără ca pânza să fie în contact și așteptați până când pânza atinge viteza maximă. Apoi coborăți încet mânerul până în poziția complet coborată, aplicând o presiune în direcție paralelă cu pânza. După finalizarea tăierii, opriți mașina și AŞTEPTAȚI PÂNĂ CÂND PÂNZA SE OPREȘTE COMPLET înainte de a readuce pânza în poziția complet ridicată.

⚠️ATENTIE:

  • Asigurați-vă întotdeauna că pânza se va mișca în jos în direcția înclinației în timpul unei tăieri înclinate. Nu țineți mâinile pe traiectoria pânzei de ferăstrău.
  • În timpul unei tăieri înclinate, pot apare situații în care piesa tăiată se va rezema pe fața laterală a pânzei. Dacă pânza este ridicată în timp ce se află încă în rotație, această piesă poate fi agățată de pânză, rezultând în împrăștierea periculoasă a fragmentelor. Pânza trebuie ridicată NUMAI după ce s-a oprit complet.
  • Când apăsați mânerul în jos, aplicați o presiune în direcție paralelă cu pânza. Dacă presiunea nu este aplicată paralel cu pânza în timpul tăierii, unghiul pânzei se poate modifica afectând precizia tăierii.

4. Tăierea combinată

Tăierea combinată reprezintă procedeul prin care se execută o tăiere înclinată simultan cu o tăiere oblică a piesei de prelucrat. Tăierea combinată poate fi executată la unghiurile prezentate în tabel.

Unghi de înclinațieUnghi de tăiere oblică
45°Stânga și dreapta 0° - 45°

006366

Când executați tăieri combinate, consultați explicațiile de la "Tăierea prin apăsare", "Tăierea oblică" și "Tăierea înclinată".

5. Tăierea pieselor extrudate din aluminiu

Fig.52

Când fixați piese extrudate din aluminiu, folosiți blocuri distanțiere sau bucăți de deșeuri după cum se vede în figură, pentru a preveni deformarea aluminiului. Folosiți un lubrifiant de răcire și ungere atunci când tăiați piese extrudate din aluminiu pentru a preveni acumularea de material pe pânză.

⚠️ATENTIE:

  • Nu încercați niciodată să tăiați piese de aluminiu extrudat groase sau rotunde. Piesele groase de aluminiu extrudat se pot deplasa în timpul operației, iar piesele rotunde din aluminiu extrudat nu pot fi fixate ferm cu această mașină.
  • Nu tăiați niciodată aluminiu în modul ferăstrău circular cu masă (de banc).

TĂIEREA ÎN MOD FERĂSTRĂU CIRCULAR CU MASĂ (DE BANC)

⚠️ATENTIE:

  • Folosiți întotdeauna "obiecte ajutătoare" cum ar fi baghete împingătoare și blocuri împingătoare dacă există pericolul ca mâinile sau degetele dumneavoastră să ajungă în apropierea pânzei.
  • Fixați întotdeauna ferm piesa de prelucrat cu masa și rigla de ghidare. Nu o încovoiați sau răsuciți în timpul alimentării. Dacă piesa este încovoiată sau răsucită, pot interveni reculuri periculoase.
  • Nu retrageți NICIODATĂ piesa în timpul funcționării pânzei. Dacă trebuie să retrageți piesa înainte de a finaliza o tăietură, opriți întâi mașina ținând piesa ferm. Așteptați până când pânza se oprește complet înainte de a retrage piesa. În caz contrar pot interveni reculuri periculoase.
  • Nu îndepărtați NICIODATĂ materialul tăiat în timpul funcționării pânzei.
  • Nu puneți NICIODATĂ măinile sau degetele pe traiectoria pânzei de ferăstrău.
  • Fixați întotdeauna ferm rigla de ghidare pentru a evita reculurile periculoase.
  • Folosiți întotdeauna "obiecte ajutătoare" cum ar fi baghete împingătoare și blocuri împingătoare atunci când tăiați piese mici sau înguste, sau când capul de canelare nu este vizibil în timpul tăierii.

Obiecte ajutătoare

Baghetele împingătoare, blocurile împingătoare sau opritoarele auxiliare sunt diverse tipuri de "obiecte ajutătoare". Folosiți-le pentru a executa tăieri sigure și precise fără ca utilizatorul să fie nevoit să atingă pânza cu nicio parte a corpului.

Bloc împingător

MAKITA LF1000 - Bloc împingător - 1

  1. Față/margine paralelă
  2. Mâner
  3. Şurub pentru lemn
  4. Ghidați împreună

006080

Folosiți o bucată de placaj de 19 mm.

Mânerul trebuie să fie centrat pe bucata de placaj. Fixați-l cu adeziv și şuruburi pentru lemn ca în figură.

Piesele mici de lemn de 9,5 mm x 8 mm x 50 mm trebuie lipite întotdeauna pe placaj pentru a evita uzarea pânzei dacă utilizatorul taie accidental în blocul împingător. (Nu folosiți niciodată cuie în blocul împingător.)

Opritor auxiliar

Fig.53

Executați opritorul auxiliar din bucăți de placaj de 9,5 mm și 19 mm.

Spintecarea

⚠️ATENTIE:

  • Când spintecati, demontați calibrul pentru tăieri oblice de pe masă.
  • Când tăiați piese lungi sau late, asigurați întotdeauna un sprijin adecvat în spatele mesei. NU permiteți unei plăci lungi să se miște sau să translateze pe masă. Aceasta va provoca blocarea pânzei și va spori riscul de recul și vătămare corporală. Suportul trebuie să aibă aceeași înălțime ca și masa.

  • Reglați adâncimea de tăiere puțin mai sus decât grosimea piesei de prelucrat. Pentru a efectua acest reglaj, consultați paragraful intitulat "Reglarea adâncimii de tăiere".

  • Poziționați rigla de ghidare la lățimea dorită a spintecării și fixați-o în poziție prin strângerea șurubului de strângere (A). Înainte de spintecare, asigurați-vă a cele două șuruburi ale suportului riglei de ghidare sunt strânse. Dacă nu sunt strânse suficient, strângeți-le din nou.

  • Porniți mașina și alimentați încet piesa de prelucrat la pânză de-a lungul riglei de ghidare.

(1) Dacă lățimea piesei de spintecat este de 150 mm sau mai mare, folosiți cu atenție o mână pentru a alimenta piesa. Folosiți cealaltă mână pentru a ține piesa lipită de rigla de ghidare.

Fig.54

(2) Dacă lățimea piesei de spintecat este de 65 mm - 150 mm, folosiți bagheta împingătoare pentru a alimenta piesa.

Fig.55

(3) Dacă lățimea piesei de spintecat este mai mică de 65 mm, bagheta împingătoare nu poate fi utilizată deoarece se lovește de apărătoarea pânzei. Folosiți opritorul auxiliar și blocul împingător.

Ataşati opritorul auxiliar la rigla de ghidare cu două bride "C".

Fig.56

Alimentați piesa de prelucrat cu mâna până când capătul ajunge la circa 25 mm față de marginea frontală a mesei superioare. Continuați alimentarea folosind blocul împingător deasupra opritorului auxiliar până când tăierea este finalizată.

Fig.57

Retezare

⚠️ATENTIE:

  • Când efectuați o retezare, demontați rigla de ghidare de pe masă.
  • Când tăiați piese lungi sau late, asigurați întotdeauna un sprijin adecvat în părțile laterale ale mesei. Suportul trebuie să aibă aceeași înălțime ca și masa.
  • Nu tineți niciodată mâinile pe traiectoria pânzei.

Calibru pentru tăieri oblice

Folosiți calibrul pentru tăieri oblice la cele 4 tipuri de tăiere prezentate în figură.

Fig.58

⚠️ATENTIE:

  • Fixați cu grijă butonul rotativ de la calibrul pentru tăieri oblice.
  • Evitați alunecarea între piesa de prelucrat și calibru folosind o metodă de prindere fermă, în special când efectuați tăieri înlinate.
  • Nu tineți sau apucați NICIODATĂ porțiunea de piesă care urmează a fi tăiată.

Folosirea calibrului pentru tăieri oblice

Fig.59

Introduceți calibrul pentru tăieri oblice în canelurile groase ale mesei. Slăbiți butonul rotativ de pe calibru și aliniați calibrul la unghiul dorit (0° până la 60°). Alipiți bușteanul de opritor și împingeți-l încet către pânză.

Placaj de lemn auxiliar (calibru pentru tăieri oblice)

Fig.60

Pentru a preveni oscilația unei plăci lungi, echipați calibrul pentru tăieri oblice cu o placă opritoare auxiliară. Fixați-o cu şuruburi/piulițe după practicarea unor găuri, însă elementele de fixare nu trebuie să iasă deasupra nivelului suprafeței plăcii.

Transportarea maşinii

Fig.61

Asigurați-vă că mașina este deconectată. În cazul mașinii care tocmai a fost utilizată în modul ferăstrău pentru tăieri oblice, fixați pânza la unghiul de înlinație 0° și rotiți masa rotativă la unghiul de tăiere oblică de 0°. Coborăți mânerul complet și blocați-l în poziție coborătă prin apăsarea completă a știțului opritor.

Transportați mașina apucând-o de porțiunea indicată în figură.

Fig.62

⚠️ATENTIE:

  • Fixați întotdeauna toate piesele mobile înainte de a transporta maçina.
  • Înainte de a transporta mașina, instalați-o întotdeauna în modul ferăstrău pentru tăieri oblice.
  • Asigurați-vă că apărătoarea inferioară a pânzei C este montată pe mașină.

ÎNTRETINERE

⚠️ATENTIE:

- Asigurati-vă că ați oprit mașina și că ați debranșat-o de la rețea înainte de a efectua operațiuni de verificare sau întreținere.

⚠️ AVERTISMENT:

- Asigurați-vă întotdeauna că pânza este ascuțită și curată pentru a obține performanțe optime în condiții de siguranță.

Reglarea unghiului de tăiere

Această mașină este reglată și aliniată cu grijă din fabrică, însă manipularea dură poate afecta alinierea. Dacă mașina dumneavoastră nu este aliniată corespunzător, procedați după cum urmează:

1. Unghi de tăiere oblică

Fig.63

Şuruburile de reglare a unghiului de tăiere oblică de 0° sunt amplasate în patru poziții.

Slăbiți cele patru şuruburi de reglare a unghiului de tăiere oblică la 0° rotindu-le în sens anti-orar de sub masă.

Coborâți mânerul complet și blocați-l în poziție coborată trăgând și rotind știftul opritor cu un unghi de 90° în sens orar. Orientați fața laterală a pânzei perpendicular pe fața ghidajului opritor folosind un echer, un vinclu etc. Apoi strângeți ferm cele patru şuruburi de reglare ale brațului inferior de sub masă. Asigurați-vă că indicatorul indică valoarea 0° pe scala pentru tăiere oblică. În caz contrar, reglați poziția indicatorului prin deşurubarea şurubului care fixează indicatorul. După reglare, strângeți ferm şurubul.

Fig.64

2. Unghi de înclinatie

Fig.65

(1) Unghi de înclinatie 0°

Coborâți mânerul complet și blocați-l în poziție coborâtă trăgând și rotind știftul opritor cu un unghi de 90° în sens orar. Slăbiți pârghia de la spatele mașinii.

Rotiți de sub masă șurubul de reglare a unghiului de înclinație de 0° din partea dreaptă a brațului inferior cu două sau trei rotații în sens anti-orar, pentru a înclina pânza spre dreapta.

Orientați cu grijă fața laterală a pânzei perpendicular pe fața superioară a mesei rotative folosind un echer, un vinclu etc. prin rotirea șurubului de reglare a unghiului de înclinație de 0° în sens orar.

Fig.66

Asigurați-vă că indicatorul de pe masa rotativă indică valoarea 0° pe scala pentru înclinatie de la braț. Dacă indicatorul nu indică valoarea 0°, deșurubați șurubul care fixează indicatorul și reglați indicatorul ca să indice 0°.

Fig.67

(2) Unghi de înclinatie 45°

Reglați unghiul de înclinație de 45° numai după ce ați efectuat reglarea unghiului de înclinație de 0°. Pentru a regla un unghi de înclinație de 45° spre stânga, slăbiți pârghia și înclinați pânza complet spre stânga. Asigurați-vă că indicatorul de pe braț indică valoarea 45° pe scala pentru înclinație de la braț. Dacă indicatorul nu indică valoarea 45°, rotiți de sub masă şurubul de reglare a unghiului de înclinație de 45° din partea stângă a brațului inferior până când indicatorul indică 45°.

Înlocuirea periilor de carbon

Fig.68

Detașați periile de carbon și verificați-le în mod regulat. Schimbați-le atunci când s-au uzat până la marcajul limită. Periile de carbon trebuie să fie în permanență curate și să alunece ușor în suport. Ambele perii de carbon trebuie să fie înlocuite simultan cu alte perii identice.

Folosiți o şurubelniță pentru a îndepărta capacul suportului periilor de carbon. Scoateți periile de carbon uzate și fixați capacul pentru periile de carbon.

Fig.69

După utilizare

- După utilizare, ștergeți așchiile și praful depuse pe mașină cu o lavetă sau un material similar pentru a asigura o durată maximă de exploatare. Păstrați apărătoarele pânzei curate conform indicațiilor din paragraful intitulat "Apărătoarea pânzei" descris anterior. Lubrifiati piesele glisante cu ulei de mașină pentru a preveni oxidarea.

Pentru a menține siguranța și fiabilitatea mașinii, reparațiile și reglajele trebuie să fie efectuate numai la Centrele de service autorizat Makita, folosindu-se piese de schimb Makita.

ACCESORII

⚠️ATENTIE:

- Folosiți accesoriiile sau piesele auxiliare recomandate pentru mașina dumnavoastră în acest manual. Utilizarea oricăror alte accesorii sau piese auxiliare poate cauza vătămări. Folosiți accesoriiile pentru operațuinea pentru care au fost concepute.

Dacă aveți nevoie de asistență sau de mai multe detalii referitoare la aceste accesorii, adresați-vă centrului local de service Makita.

  • Pânze de ferăstrău cu plăcuțe de oțel și carburi metalice
    • Menghină verticală
    • Cheie tubulară 13-3
  • Sac de praf
  • Echer
  • Capac de protecție contra prafului (apărătoarea inferioară a pânzei C)
    • Baghetă împingătoare
    • Ansamblu riglă (riglă de ghidare)
    • Calibru pentru tăieri oblice
    • Plăci de fixare (3 bucăți)
    • Şuruburi cu cap hexagonal (3 bucăți)
    Cot
  • Ansamblu capac superior (apărătoarea superioară a pânzei)

DEUTSCH

Cuprins Faceți clic pe un titlu pentru a accesa
Asistent manual
Oferit de Anthropic
Așteptând mesajul dvs.
Informații despre produs

Marcă : MAKITA

Model : LF1000

Categorie : Fierăstrău de masă
