23Z012 - Klimatizácia Zelmer - Bezplatný návod na obsluhu

Typ produktu	Prenosná klimatizácia
Značka	Zelmer
Model	23Z012
Chladiaci výkon	9000 BTU/h
Napájanie	220-240 V ~ 50 Hz
Príkon (chladenie)	1000 W
Prietok vzduchu	350 m³/h
Hladina hluku	≤ 65 dB(A)
Typ chladiva	R-410A
Rozmery (Š x H x V)	450 x 350 x 700 mm
Hmotnosť	25 kg
Funkcie	Chladenie, Ventilátor, Odvlhčovanie, Režim spánku
Časovač	24-hodinový časovač
Diaľkové ovládanie	Áno
Typ filtra	Umývateľný sieťový filter
Inštalácia	Súčasťou je sada na odvod vzduchu do okna
Trieda energetickej účinnosti	A
Odvádzanie vody	Automatické odparovanie alebo manuálne vypúšťanie

Často kladené otázky - 23Z012 Zelmer

Ako vyčistím vzduchový filter?

Vypnite a odpojte jednotku. Odstráňte kryt filtra, vyberte filter a umyte ho vlažnou vodou a jemným čistiacim prostriedkom. Nechajte ho úplne vyschnúť pred opätovným vložením.

Prečo z klimatizácie uniká voda?

Môže sa to stať, ak je odkvapkávacia miska plná alebo jednotka nie je v rovine. Skontrolujte manuál ohľadom pokynov na odvodnenie. Pri vysokej vlhkosti niektoré modely automaticky odparujú vodu, ale môže byť potrebné manuálne vypúšťanie.

Ako používam diaľkové ovládanie?

Vložte dve AAA batérie (nie sú súčasťou). Namierte diaľkové ovládanie na prijímač jednotky. Pomocou tlačidiel nastavte teplotu, rýchlosť ventilátora, režim a časovač.

Aká je odporúčaná veľkosť miestnosti pre túto klimatizáciu?

Pre optimálny výkon používajte v miestnostiach do 25 m² (270 ft²). To zabezpečuje efektívne chladenie bez preťaženia jednotky.

Môžem nechať klimatizáciu zapnutú celú noc?

Áno, použite Režim spánku na postupné nastavenie teploty a zníženie hluku. Jednotka automaticky udržiava pohodlie.

Ako nastavím časovač?

Stlačte tlačidlo časovača na diaľkovom ovládaní alebo ovládacom paneli. Pomocou +/- nastavte požadovaný čas zapnutia/vypnutia (až 24 hodín). Potvrďte opätovným stlačením tlačidla Timer.

Prečo jednotka nechladí správne?

Skontrolujte, či nie je filter znečistený, odvodná hadica je upchatá alebo nie je správne utesnená, miestnosť je príliš veľká alebo nastavená teplota je príliš vysoká. V prípade potreby vyčistite alebo upravte.

Ako nainštalujem súpravu na odvod vzduchu do okna?

Pripojte odvodnú hadicu k zadnej časti jednotky. Roztiahnite okenný držiak a zatvorte okno naň. Medzery utesnite penovými tesneniami alebo páskou. Uistite sa, že hadica nie je zalomená.

Čo znamená chybový kód 'F'?

Chybové kódy sa líšia podľa modelu. 'F' často indikuje poruchu snímača. Skúste resetovať jednotku (odpojte na 10 minút). Ak problém pretrváva, kontaktujte podporu Zelmer.

Môžem použiť predlžovací kábel?

Nie, vždy zapájajte jednotku priamo do uzemnenej sieťovej zásuvky. Predlžovacie káble môžu spôsobiť pokles napätia alebo prehriatie, čo predstavuje bezpečnostné riziko.

NÁVOD NA OBSLUHU 23Z012 Zelmer

Návod na použitie Mobilná klimatizácia Typ 23Z012

ZELMER SLOVAKIA s.r.o. Bidovce 316, 044 45 Bidovce tel.: [phone], fax: [phone] e-mail: [e-mail] www.zelmer.sk

H

Charakteristika prístroje....12

Konstrukce....12

Úvodné poznámky....16

Konštrukcia zariadenia 19

Funkcie klimatizácie 20

Automatické zapínanie/ vypínanie zariadenia pomocou ovládacieho panela 21

Metódy odvádzania kondenzovanej vody....21

Zist'ovanie a odstraňovanie porúch 22

Periodické prehliadky zariadenia....22

Ekológia – chráňme životné prostredie 22

Vážení zákazníci

Pozorne si prečítajte tento návod na obsluhu. Mimoriadnu pozornosť venujte bezpečnostným pokynom tak, aby ste sa pri prevádzke zariade nia vyhli úrazom a/alebo jeho poškodeniu. Návod na obsluhu si uchovajte pre prípadné neskoršie použitie počas prevádzky spotrebiča.

ÚVODNÉ POZNÁMKY

- Mobilná klimatizácia je drahé zariadenie, preto sa odporúča, aby ju nainštaloval skúsený inštalatér. V opačnom pripade môže dôjst' nielen k materiálnym stratám, ale aj k nesprávnemu fungovaniu a poklesu efektivity práce klimatizácie.

- Spoločnosť Zelmer S.A. nezodpovedá za poruchy klimatizácie, ktorá bola nesprávne nainštalovaná.

BEZPEČNOSTNÉ POKYNY

– Pred začatím používania klimatizácie sa zoznámte s obsahom celého návodu na obsluhu.

- Klimatizáciu vždy pripájajte do zásuvky elektrickej siete (iba striedavého prúdu) vybavenej ochranným kolíkom s napätím zodpovedajúcim uvedenému na výrobnom štítku zariadenia.

Vždy umiestňujte zariadenie na vodorovnom, rovnom povrchu. –

– Odpájajte klimatizáciu od elektrickej zásuvky, ak ju nepoužívate a pred začatím čistenia.

– Klimatizácia sa nesmie zapínat', ak sú napájací kábel alebo kryt ohrievacej sústavy viditeľným spôsobom poškodené.

Zariadenie môžu opravovat' iba preškolení zamestnanci. Nesprávne vykonaná oprava môže byť pričinou vážneho ohrozenia pre používateľa. V prípade poruchy sa obrát'te na špecializovaný servis.

– Nepoužívajte zariadenie na týchto miestach:

- v blízkosti zdroja vody a na mieste, v ktorom zariadenie môže mať priamy kontakt s vodou,

- na mieste, kde môže byt' rozliaty olej,

- na mieste vystavenom priamemu pôsobeniu slnečných lúčov,

• v skleníku

– Nevkladajte prsty ani iné cudzie telesá do vývodov vzduchu. Dajte si pozor, aby ste pred týmto nebezpečenstvom varovali aj deti.

– Zariadenie uchovávajte v zvislej polohe, aby ste nezmenili vlastnosti kompresora.

– Je nebezpečenstvo prehriatia, ak je zariadenie zakryté. Nikdy nezakrývajte vetracie otvory, ak je zariadenie v prevádzke.

- Na umývanie telesa ohrievacej sústavy nepoužívajte agresívne čistiace prostriedky ako napr. emulzie, mliečka, pasty a pod. Tieto prostriedky môžu okrem iného zotriet' informačné grafické prvky, ako napr.: mierky, označenia, výstražné značky a pod.

- Toto zariadenie nesmú používať osoby (vrátane detí) s obmedzeniami fyzických, zmyslových alebo duševných funkcíí a osoby, ktoré nemajú skúsenosti s použitím zariadenia alebo vedomosti o ňom, ibaže pod dohl'adom alebo ak budú zoznámené s pokynmi týkajúcimi sa prevádzky tohto zariadenia osobami zodpovednými za ich bezpečnosť.

– Dávajte si pozor, aby sa deti nehrali so zariadením.

Pokyny týkajúce sa práce s dial'kovým ovládačom

– Uistite sa, že v priestore medzi dial'kovým ovládačom a vnútorným prijímačom zariadenia sa nenachádzajú žiadne predmety. V opačnom prípade nebude klimatizácia fungovat'.

– Dial'kový ovládač uchovávajte d'aleko od všetkých tekutín.

– Chráňte dialkový ovládač pred vysokými teplotami a žiarením.

Technické parametre sú uvedené na výrobnom štítku výrobku.

Klimatizácia je zariadenie I. triedy vybavené napájacím káblom s ochranným vodičom a zástrčkou s ochranným kontaktom.

Klimatizácia vyhovuje požiadavkám platných noriem.

Zariadenie vyhovuje požiadavkám smerníc:

Nízkonapät'ové elektrické zariadenie (LVD) – 2006/95/EC. –

Elektromagnetická kompatibilita (EMC) – 2004/108/EC. –

Výber miesta inštalácie

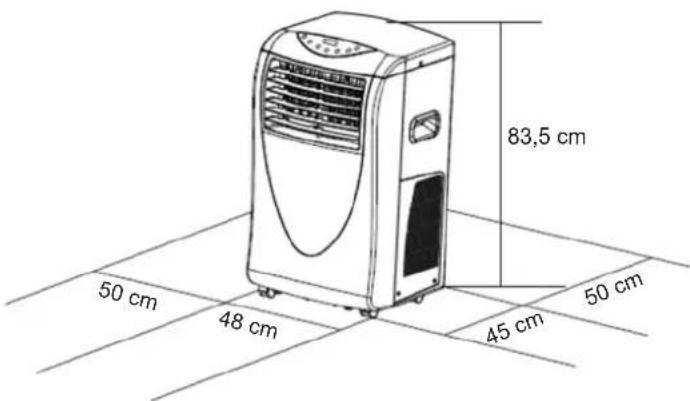

Klimatizáciu umiestnite na vodorovnom povrchu, kde nebudú vývody vzduchu prikryté. Zariadenie musí byť vzdialené od stien alebo iných prekážok minimálne 50 cm.

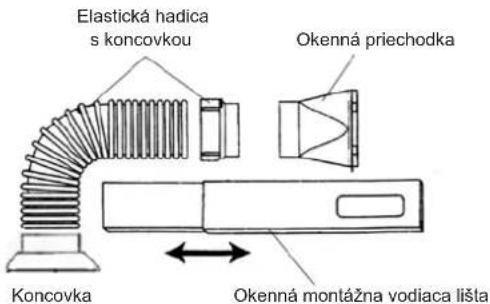

Príslušenstvo pre inštaláciu

Spôsob montáže hadice vývodu vzduchu

1. Pripevnite k mriežke vývodu horúceho vzduchu štvorcovú koncovku hadice vývodu vzduchu.
2. Umiestnite druhý koniec hadice /vývod/ v najbližšom okne alebo na inom mieste, ktoré umožňuje výstup vzduchu von z miestnosti.

POZOR: Dížka hadice vývodu vzduchu sa pohybuje od 60 cm do 180 cm. Odporúča sa používať čo najkratšie hadice.

Ak hadica vývodu nie je tesná, opát' ju pripevnite. Najprv vyberte koniec hadice otáčavým pohybom, urobte 2–3 celé otáčky, potom ju nasad'te na nástavec otáčavým pohybom ako je znázornené na nákrese nižšie.

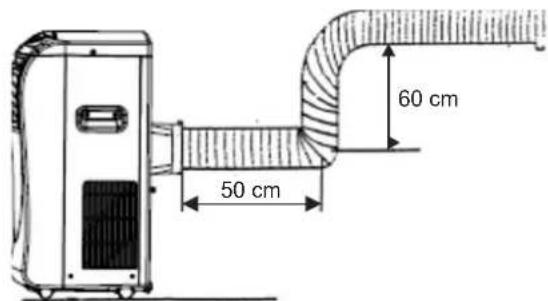

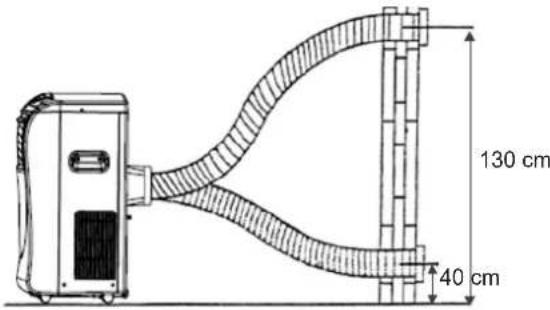

Správna montáž hadíc je znázornená na obrázku nižšie (ak pripevňujete hadice v stene, výška ich pripevnenia je od 40 cm do 130 cm).

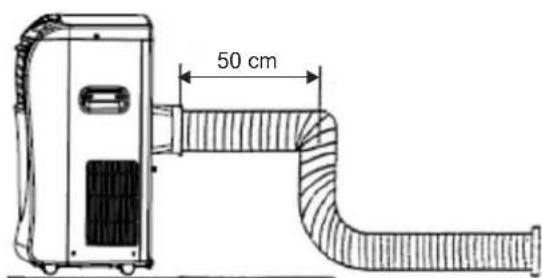

Ak musíte zalomit hadicu vývodu, pri montáži postupujte podľa nižšie uvedených nákresov.

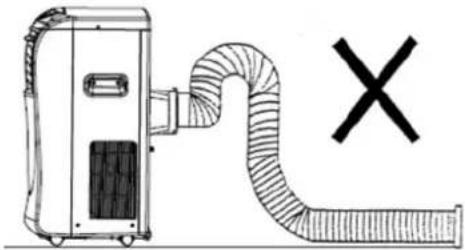

Ukážka nesprávného uloženia hadice vývodu vzduchu. Môže to zapríčinit' nesprávne fungovanie klimatizácie alebo jej poruchu.

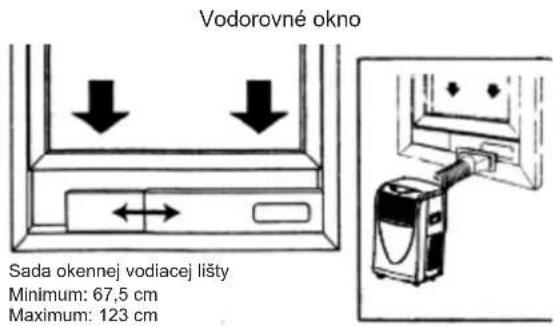

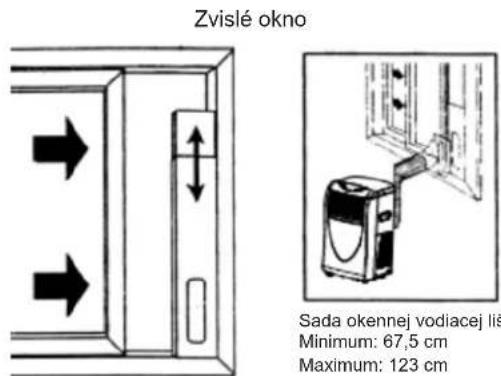

Sada pre inštaláciu do okien

Ku klimatizácii je pripojená okenná montážna lišta navrhnutá pre okná otvárané zvisle alebo vodorovne. Zjednodušuje pripevnovanie hadíc prívodu/ vývodu vzduchu z/ do klimatizácie. Avšak v pripade niektorých typov okien bude potrebné upraviť niektoré postupy počas inštalácie. Pre maximálne a minimálne otvorenie okna konajte podľa pokynov zobrazených na nižšie uvedených nákresoch.

Vodiacu lištu priskrutkujte dvomi skrutkami na lište 2 (pozri nižšie uvedený nákres).

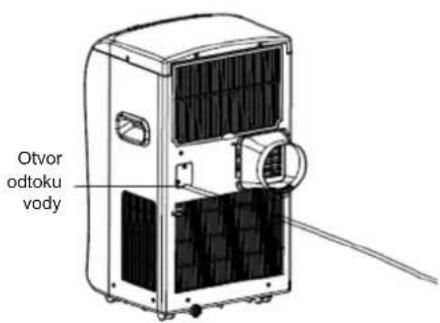

Inštalácia rúrky odvádzajúcej vodu

Namontujte rúrku do otvoru odvádzajúceho vodu zozadu zariadenia. Mimoriadnu pozornosť venujte uloženiu rúrky v správnej polohe, čím predídete nesprávnemu fungovaniu elektrickej kontroly (pozri nákres nižšie).

CHARAKTERISTIKA ZARIADENIA

Mobilná klimatizácia je klimatizačné zariadenie schopné udržiavať nastavenú teplotu a znížit’ vlhkost’ vzduchu. Vďaka jeho flexibilným vlastnostiam ho môžete používať v rôznych situáciách a v rôznych miestnostiach. Jeho mnohé funkcie umožňujú chladit’, odvlhčovať, vetrať a ohrievať. Tento druh zariadenia je špeciálne navrhnutý pre použitie v domácnosti alebo v kancelárii.

Používanie klimatizácie sa odporúča pri teplotách v miestnosti v rozsahu od 17°C do 35°C.

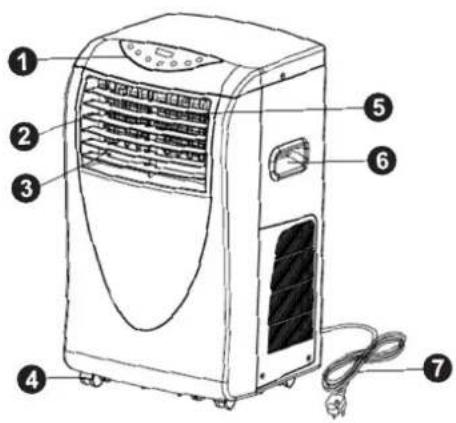

KONŠTRUKCIA ZARIADENIA

1. Ovládací panel s displejom.
2. L'avé/ práve žalúzie smeru prúdenia vzduchu (nastavované automaticky).
3. Vetrací otvor.
4. Otočné kolieska.
5. Horné/ dolné žalúzie smeru prúdenia vzduchu (nastavované ručne).
6. Držiak na prenášanie.
7. Napájací kábel so zástrčkou.

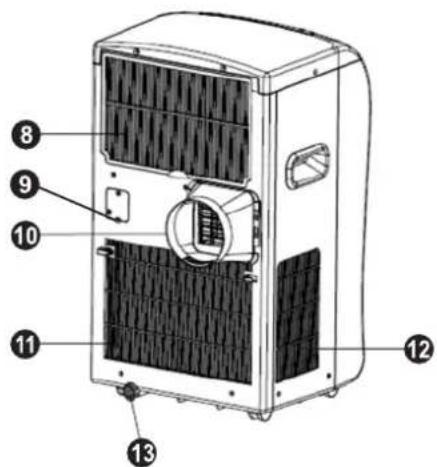

8. Horná mriežka prívodu vzduchu s filtrom.
9. Otvor na hadičku odtoku vody.
10. Výfuk vzduchu.
11. Dolná mriežka prívodu vzduchu s filtrom.
12. Bočná mriežka prívodu vzduchu.
13. Vypúšťacia zátka kondenzátu.

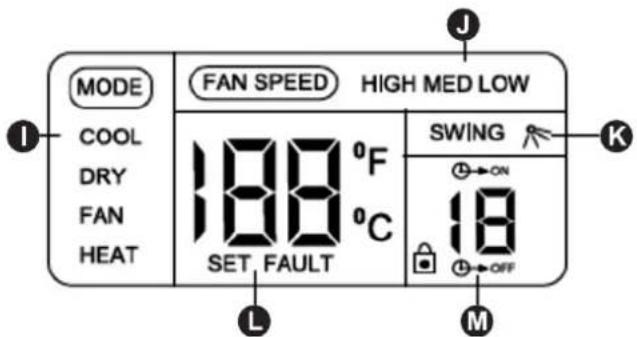

A – Tlačidlo časovača TIMER. Používa sa na nastavenie chvíle zapnutia/ vypnutia klimatizácie alebo pre zrušenie nastavení.
B – Tlačidlo zmeny rýchlosti prúdu vzduchu FAN SPEED. Používa sa pre zmenu rýchlosti práce ventilátora: vysoká HIGH, stredná MED alebo nízka LOW.
C – Signalizácia maximálnej hladiny vody v nádržke WATER FULL.
D – Tlačidlo nastavenia režimu prevádzky zariadenia MODE. Používa sa na nastavenie požadovaného režimu prevádzky: chladenie COOL, odvlhčovanie DRY, vetranie FAN, ohrievanie HEAT.
E – Tlačidlo smeru prúdenia vzduchu SWING. Používa sa na nastavenie premenlivého/ stáleho prúdenia vzduchu.
F – Signalizácia pripojenia k zdroju napájania POWER.
G – Tlačidlo zapnutia/vypnutia zariadenia ON/OFF.
H – Tlačidlá teploty TEMP+, TEMP-. Používajú sa na nastavenie požadovanej teploty v miestnosti.

I – Ukazovatel' režimu prevádzky: COOL - chladenie, DRY – odvlhčovanie, FAN – vetranie, HEAT – ohrievanie.
J – Ukazovatel' rýchlosti prúdu vzduchu: HIGH – vysoká, MED – stredná, LOW – nízka.
K – Ukazovatel smeru prúdenia vzduchu (doprava – dol'ava).
M – Ukazovatel' časovača. Ukazuje čas automatického zapnutia ON alebo vypnutia OFF klimatizácie.
L – Ukazovatel' predbežne zadanej teploty SET a kódu poruchy FAULT. Ak sa na displeji zobrazí ukazovatel' SET, zobrazené číslice ukazujú zadanú teplotu. Ak sa na displeji zobrazí ukazovatel' FAULT, ukazuje poruchu a zobrazené číslice ukazujú kód poruchy (pozri kapitola: Funkcia automatickej detekcie porůch). Ak sa nesvieti ani ukazovatel' SET, ani FAULT, tak na displeji je zobrazená teplota prostredia.

Pozor: Hore uvedené čislice na LCD displeji sú iba ukážkou. V praxi sú viditel'né iba čislice, ktoré zodpovedajú danému cyklu.

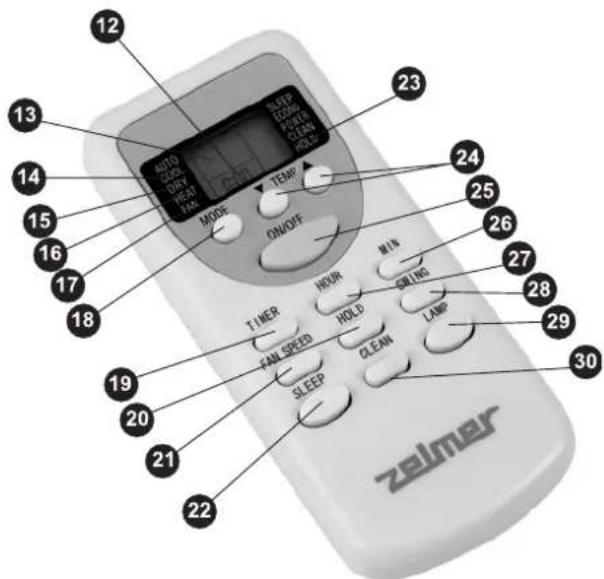

DIALKOVÝ OVLÁDAČ

Technická špecifikácia dial'kového ovládača

Menovité napätie 3,0 V
Najnižšie napätie vyžarovaného signálu CPU z procesora	2,0 V
Dosah prijímaného signálu 8 m

1. Indikátor nastaveného času zapnutia/ vypnutia zariadenia alebo aktuálneho času.

2. Ukazovatel' zadanej teploty.

3. Režim chladenia COOL.

4. Režim odvlhčovania DRY.

5. Režim ohrievania HEAT.

6. Režim vetrania FAN.

7. Tlačidlo nastavenia režimu prevádzky MODE. Stlačovanie tlačidla postupne prepína režimy prevádzky: chladenie COOL, odvlhčovanie DRY, ohrievanie HEAT, vetranie FAN.

8. Tlačidlo nastavenia času TIMER. Slúži na nastavenie času automatického zapnutia alebo vypnutia zariadenia. Použité spolu s tlačidlom hodín HOUR (27) slúži na nastavenie času v rozsahu 1–12 hodín s intervalom 1 hodina.

9. Tlačidlo blokovania klávesnice HOLD.

10. Tlačidlo zmeny rýchlosti prúdenia vzduchu FAN SPEED. Stlačovanie tlačidla postupne mení stupeň rýchlosti prúdenia vzduchu od vysokého HIGH cez stredný MED a nízky LOW.

11. Tlačidlo SLEEP – neaktívne v tomto modeli.

12. Indikátor blokovania klávesnice HOLD.

13. Tlačidlá teploty TEMP. Každé stlačenie jedného z tlačidiel mení zadanú teplotu o 1°C vyššie alebo nižšie.

14. Tlačidlo zapnutia/vypnutia zariadenia ON/OFF.

15. Minútové tlačidlo MIN nastavenia času. Pomocou tlačidla je možné nastavit' aktuálny čas v minútach.

16. Hodinové tlačidlo HOUR nastavenia času. Pomocou tlačidla je možné nastaviť aktuálny čas v hodinách a čas automatického zapnutia alebo vypnutia zariadenia v hodinách.

17. Tlačidlo smeru prúdenia vzduchu SWING. Používa sa na nastavenie premenlivého (doľava – doprava) / stáleho smeru prúdenia vzduchu.

18. Tlačidlo LAMP – neaktivne v tomto modeli.

19. Tlačidlo CLEAN – neaktívne v tomto modeli.

Nastavenie hodín skutočného času

Vložte správne dve batérie AAA (mikrotužkové) na príslušné miesto v spodnej časti dial'kového ovládača (pozrite nákres vedla).

Klimatizácia má štyri funkcie: chladenie COOL, odvlhčovanie DRY, vetranie FAN, ohrievanie HEAT.

Zdroj napájania

• Zástrčku napájacieho kábla pripájajte iba do sieťovej zásuvky striedavého prúdu s ochranným kolíkom pripojeným do ochranného obvodu elektrickej inštalácie.
• Zástrčku napájacieho kábla nepripájajte do predlžovacích šnúr alebo rozdvojok, do których sú pripojené iné elektrické zariadenia.
• Zasuňte zástrčku napájacieho kábla do zdroja napájania, po cca. 2 sekundách počujte zvukový signál, vtedy stlačte tlačidlo ON/OFF (G) na ovládacom paneli alebo ON/OFF (25) na dialkovom ovládači, zariadenie začne fungovať.

Chladenie

1. Niekol'kokrát stlačte tlačidlo MODE (D) na ovládacom paneli alebo MODE (18) na dial'kovom ovládači, čím zvolíte režim chladenia. Na LCD displeji sa zobrazí ukazovatel' COOL. Počas prevádzky klimatizácie v režime chladenie je nevyhnutné vyviest' hadicu vývodu horúceho vzduchu z miestnosti, napr. za okno.
2. Stlačením tlačidiel TEMP+ alebo TEMP- (H) na ovládacom paneli alebo TEMP (24) na dialkovom ovládači nastavte požadovanú teplotu v miestnosti v rozmedzí 17°C - 31°C.
3. Stlačte tlačidlo FAN SPEED (B) na ovládacom paneli alebo FAN SPEED (21) na dialkovom ovládači a nastavte požadovanú rýchlost výfuku vzduchu: vysokú HIGH, strednú MED alebo nízku LOW.
4. Stlačte tlačidlo SWING (E) na ovládacom paneli alebo SWING (28) na dial'kovom ovládači, čím nastavíte smer výfuku vzduchu. Ak na LCD displeji bude znázornený symbol SWING , to znamená, že je nastavený premenlivý smer prúdenia vzduchu (doľava - doprava). V opačnom prípade vzduch bude prúdit stálym smerom.

Pred začatím prevádzky zariadenia môžete nastavit horné/ dolné žalúzie smeru prúdenia vzduchu (5).

Pozor: Pre zvýšenie výkonu chladenia postupujte podľa nižšie uvedených pokynov.

1. Ak je miestnost' vystavená priamemu slnečnému žiareniu, zatiahnite závesy proti slnku.
2. Klimatizáciu neumiestňujte v blízkosti iných zdrojov tepla.

Odvlhčovanie

1. Zatvorte okná a dvere pre účinnejšie odvlhčenie danej miestnosti.
2. Niekol'kokrát stlačte tlačidlo MODE (D) na ovládacom paneli alebo MODE (18) na dial'kovom ovládači a zvol'te režim odvlhčovania. Vtedy sa na LCD displeji zobrazí symbol DRY. Počas režimu odvlhčovania sa rýchlost' prúdenia vzduchu nemôže menit' (tlačidlo FAN SPEED je neaktívne).
3. V prípade používania funkcie odvlhčovania sa klimatizácia môže používať bez namontovanej hadice prívodu vzduchu.

Vetranie

1. Počas funkcie vetrania bude zariadenie riadit' iba prietok vzduchu, to znamená, že vzduch privádzaný do miestnosti nebude ani chladený ani odvlhčovaný.

2. Niekol'kokrát stlačte tlačidlo MODE (D) na ovládacom paneli alebo MODE (18) na dialkovom ovládači a zvol'te režim vetrania. Na LCD displeji sa zobrazí ukazovatel' FAN. Počas prevádzky klimatizácie v režime vetrania je nevyhnutné vyviest' hadicu vývodu vzduchu z miestnosti, napr. za okno.

3. Stlačte tlačidlo FAN SPEED (B) na ovládacom paneli alebo FAN SPEED (21) na dialkovom ovládači a nastavte požadovanú rýchlost výfuku vzduchu: vysokú HIGH, strednú MED alebo nízku LOW.

Ohrievanie

1. Niekoľkokrát stlačte tlačidlo MODE (D) na ovládacom paneli alebo MODE (18) na dialľkovom ovládači, čím zvolíte režim ohrievania. Na LCD displeji sa zobrazí ukazovatel’ HEAT. Počas prevádzky klimatizácie v režime ohrievanie je nevyhnutné vyviest’ hadicu vývodu horú-ceho vzduchu z miestnosti, napr. za okno.
2. Stlačením tlačidiel TEMP+ alebo TEMP- (H) na ovládacom paneli alebo TEMP (24) na diaľkovom ovládači nastavte požadovanú teplotu v miestnosti v rozmedzí 17°C – 31°C.
3. Stlačte tlačidlo FAN SPEED (B) na ovládacom paneli alebo FAN SPEED (21) na dialkovom ovládači a nastavte požadovanú rýchlost výfuku vzduchu: vysokú HIGH, strednú MED alebo nízku LOW.
4. Stlačte tlačidlo SWING (E) na ovládacom paneli alebo SWING (28) na dial'kovom ovládači, čím nastavíte smer výfuku vzduchu. Ak na LCD displeji bude znázornený symbol SWING , to znamená, že je nastavený premenlivý smer prúdenia vzduchu (doľava - doprava). V opačnom prípade vzduch bude prúdit' stálym smerom.

Pred začatím prevádzky zariadenia môžete nastavit' horné/ dolné žalúzie smeru prúdenia vzduchu (5).

AUTOMATICKÉ ZAPÍNANIE/ VYPÍNANIE ZARIADENIA POMOCOU OVLÁDACIEHO PANELA

Pre nastavenie času automatického zapnutia zariadenia stlačte tlačidlo TIMER (A), na LCD displeji sa zobrazí symbol „①→ON”. Niekol'kokrát stlačte tlačidlo TIMER (A) a nastavte čas, po akom sa klimatizácia zapne. Jedno stlačenie tlačidla TIMER (A) vyvoláva zvýšenie hodnoty o jednu hodinu. Môžete nastavit zariadenie v rozmedzí 1–12 hodín.

Pre nastavenie času automatického vypnutia fungujúceho zariadenia stlačte tlačidlo TIMER (A), na LCD displeji sa zobrazí symbol „OFF“. Niekol’kokrát stlačte tlačidlo TIMER (A) a nastavte čas, po akom sa klimatizácia vypne. Jedno stlačenie tlačidla TIMER (A) vyvoláva zvýšenie hodnoty o jednu hodinu. Môžete zariadenie nastaviť v rozmedzí 1–12 hodín.

Pozor: Súčasné stlačenie tlačidiel TEMP+ a TEMP- dlhšie ako 2 sekundy zablokuje tlačidlá. Vtedy sa na LCD displeji zobrazí symbol

Opätovné súčasné stlačenie týchto tlačidiel odblokuje klávesnicu ovládacieho panela a symbol ☐ zmizne z LCD displeja.

AUTOMATICKÉ ZAPÍNANIE/ VYPÍNANIE ZARIADENIA POMOCOU DIALKOVÉHO OVLÁDAČA

Pre nastavenie času automatického zapnutia zariadenia stlačte tlačidlo TIMER (19). Na LCD displeji dialkového ovládača bude zobrazený symbol „ON” a naposledy nastavený čas zapnutia zariadenia v podobe: 1–12H. Napríklad označenie „4H“ znamená, že sa zariadenie automaticky zapne o 4 hodiny.

Pre zmenu času automatického zapnutia zariadenia stlačte tlačidlo HOUR (27). Stlačenie tlačidla HOUR (27) jeden raz vyvoláva zvýšenie hodnoty o jednu hodinu v hraniciach od 1 do 12. Ked bude dosiahnutá hodnota 12, d'alšie stlačenie tlačidla HOUR (27) vyvolá návrat k hodnote 1.

Pre nastavenie času automatického vypnutia fungujúceho zariadenia pomocou dialkového ovládača, stlačte tlačidlo TIMER (19). Na displeji sa zobrazí symbol „OFF“ a naposledy nastavený čas vypnutia zariadenia v podobe 1 - 12H. Napríklad označenie 4H v tomto prípade znamená, že sa zariadenie automaticky vypne o 4 hodiny.

Pre nastavenie/ zmenu času automatického vypnutia zariadenia stlačte tlačidlo HOUR (27). Stlačenie tlačidla HOUR (27) jeden raz vyvoláva zvýšenie hodnoty o jednu hodinu v hraniciach od 1 do 12. Ked' bude dosiahnutá hodnota 12, d'alšie stlačenie tlačidla HOUR (27) vyvolá návrat k hodnote 1.

METÓDY ODVÁDZANIA KONDENZOVANEJ VODY

POZOR: Jedna z nižšie uvedených metód odvádzania kondenzovanej vody je vhodná pre dané zariadenie. Preverte, ktorá metóda je správna a spustite vodu na požadovanú hladinu.

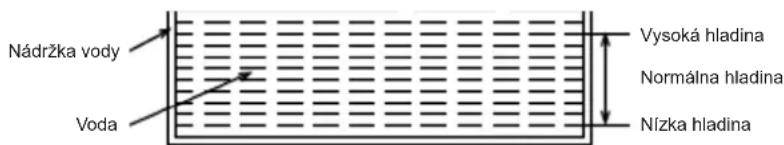

Metóda 1: Funkcia čerpadla systému odvádzania vody – automatické odvádzanie vody

1. Nezávisle, v ktorom režime funguje zariadenie, ak je hladina vody v nádržke NÍZKA, vtedy vodné čerpadlo a obehové čerpadlo nefungujú a klimatizácia funguje v nastavenom režime prevádzky.
2. Ak je hladina vody v nádržke NORMÁLNA, vtedy obehové čerpadlo funguje a vodné čerpadlo nefunguje a klimatizácia funguje v nastavenom režime prevádzky.
3. Ak je hladina vody v nádržke VYSOKÁ, vodné čerpadlo sa zapne na 10 minút. Následne, keď hladina vody poklesne na NÍZKU/ NORMÁLNU, zariadenie bude nad'alej fungovať v nastavenom režime. V prípade, že hladina vody bude nad'alej VYSOKÁ, vodné čerpadlo sa zastaví, a zariadenie sa vypne. Kontrolka WATER FULL (C) na ovládacom paneli sa rozsvieti, a LCD displej zobrazí kód chyby E5. V takom prípade odkrúťte vypúšťaciu zátku a vyprázdnite nádržku.

Metóda 2: Ručné odvádzanie vody

Ak je hladina vody v nádržke VYSOKÁ, zariadenie sa vypne a kontrolka WATER FULL (C) na ovládacom paneli sa rozsvieti. LCD displej zobrazí v takom prípade kód chyby E5. Stlačte tlačidlá SWING (E) a TIMER (A) súčasne po dobu dlhšiu ako 2 sekundy. V takom prípade voda bude odvedená hadicou odvodu vody umiestnenou v zadnej časti zariadenia. Ked’ hladina vody klesne na NÍZKU, funkcia odvádzania vody sa vypne. Stlačte vtedy tlačidlo ON/OFF (G), aby zariadenie pokračovalo v normálnej prevádzke.

ČISTENIE A ÚDRŽBA

1. Pred začatím čistenia a údržby odpojte zariadenie zo siete.
2. Na umývanie telesa sa nesmů používať agresívne čistiace prostriedky ako napr. emulzie, mliečka, pasty a pod. Tieto prostriedky môžu okrem iného zotriet informačné grafické prvky.
3. Teleso zariadenia utrite vlhkou prachovkou.
4. Ak je filter vzduchu zapchatý veľkým množstvom prachu, znižuje to objem prúdiaceho vzduchu. Čistite filter vzduchu raz za dva týždne.

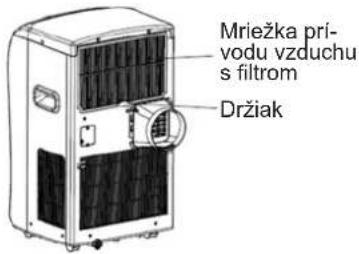

Otváranie a čistenie filtra vzduchu

1. Uchopte hák v dolnej časti mreže prívodu vzduchu s filtrom a ju vytiahnite smerom k sebe z tele-sa zariadenia.
2. Filter umyte ponorením do teplej vody (cca. 40°C) s neutrálnymi čistiacimi prostriedkami.
3. Opláchnite filter pre odstránenie čistiacich prostriedkov a vysušte ho na zatienenom mieste.
4. Namontujte filter vzduchu naspät' na tom istom mieste.

PRED ZAČATÍM SEZÓNY

1. Skontrolujte, či prívody alebo vývody vzduchu nie sú zapchaté.
2. Ulistite sa, že filter vzduchu je správne namontovaný pred zapnutím klimatizácie. Ak je filter vzduchu vytiahnutý, prach a iné cudzie prvky môžu zapríčinit nesprávne fungovanie zariadenia.

PRED UKONČENÍM SEZÓNY

1. Vypnite klimatizáciu a odpojte ju od zdroja napájania.
2. Vyčistite filter vzduchu a ostatné časti.
3. Otvorte vypúšťaciu zátku za účelom odvedenia kondenzovanej vody. Následne zapnite klimatizáciu v režime ventilátora na asi pol dňa, aby zariadenie dobre vyschlo.
4. Prikryte zariadenie za účelom ho zabezpečit proti prachu alebo zašpineniu.

ZISTOVANIE A ODSTRAÑOVANIE PORÚCH

Predtým ako sa obrátite na servis, preverte nižšie uvedenú tabuľku.

Problém Uistite sa Riešenie
Klimatizácia nefunguje.	Je napájanie?Zástrčka nie je vytiahnutá?Nie je vypnutá poistka?Svieti sa indikátor nádržky na vodu?Je nádržka na vodu správne namontovaná?Je správne nastavená doba prevádzky?	Zasuňte zástrčku do zásuvkyVymeňte poistku.Vyprázdníte nádržku na vodu.Umiestnite nádržku na správnom mieste.Zmeňte nastavený čas.
Slabý výsledok chladenia	Je prívod alebo vývod vzduchu zapchatý?Je iný zdroj tepla v miestnosti?Sú filtre vzduchu špinavé?Je teplota správne nastavená?Je rýchlost' prúdenia vhodná?	Odstráňte prekážky sťažujúce prúdenie vzduchu.Odstráňte zdroj tepla z miestnosti.Vyčistite filter.Zmeňte nastavenú teplotu.Nastavte rýchlost' ventilátora na vysoků.
Veľký hluk a vibrácie Stojí klimatizácia na rovnom a vodorovnom povrchu?		Umiestnite klimatizáciu na rovnom, vodorovnom povrchu.
Klimatizácia sa samočinne zapína a vypína	Je napätie v zdroji napájania správne?Nie je hadica odvádzajúca zalomená alebo zapchatá?Je dodatočný vývod vzduchu samostatne namontovaný?	Skontrolujte zdroj napájania.Snažte sa, aby bol vývod vzduchu vodorovný.Skontrolujte, či je horúci vzduch náležite odvádzaný.

POZOR: V prípade, že aj napriek hore uvedeným pokynom klimatizácia nefunguje správne, bezodkladne odpojte klimatizáciu od zdroja napájania a obrát'te sa na autorizovaný servis.

FUNKCIA AUTOMATICKEJ DETEKCIE PORÚCH

Klimatizácia má zabudovaný diagnostický systém, ktorého úlohou je informovať použivatel’a o nesprávnom fungovaní zariadenia.

Kód poruchy Diagnóza poruchy

E2 Porucha merania teploty nasávaného vzduchu.

E3 Príliš vysoká teplota práce zariadenia.

E4 Ochrana zariadenia proti nesprávnej prevádzke

E5 Príliš vysoká hladina kondenzátu

PERIODICKÉ PREHLIADKY ZARIADENIA

1. Systematicky počas prevádzky po 10–14 mesiacoch urobte periodickú prehliadku klimatizácie.
2. Zariadenie na prehliadku prihláste v autorizovanom servise.
3. Náklady na prehliadku znáša používatel' zariadenia.

EKOLOGICKY VHODNÁ LIKVIDÁCIA

Obalový materiál nevyhadzujte. Obaly a baliace prostriedky elektrospotrebičov ZELMER sú recyklovateľné a zásadne by mali byť vrátené na nové zhodnotenie. Kartónový obal odovzdajte do zberne starého papiera. Vrecká z polyetylénu (PE, PE-HD, PE-LD) odovzdajte do zberne PE na opätovné zužitkovanie.

Po ukončení životnosti spotrebič zlikvidujte prostredníctvom na to určených recyklačných stredísk. Ak má byť prístroj definitívne vyradený z prevádzky, doporučuje sa po odpojení prívodnej šnúry od elektrickej siete jej odstránenie (odrezanie), prístroj tak bude nepoužiteľný.

Informujte sa láskavo na Vašej obecnej správe, ku ktorému recyklačnému stredisku patríte.

Tento elektrospotrebič nepatri do komunálneho odpadu. Spotrebitel' prispieva na ekologickú likvidáciu výrobku. Zelmer Slovakia, s. r. o. je zapojená do systému ekologickej likvidácie elektrospotrebičov u firmy ENVIDOM – združenie výrobcov. Viac na www.envidom.sk.

Opravy spotrebičov si uplatnite u odborníkov v servisných strediskách. Záručné a pozáručné opravy doručené osobne alebo zaslané poštou prevádzajú servisné strediská firmy ZELMER – vid' ZOZNAM ZÁRUČNÝCH SERVISOV.

Záručné podmienky podľa záväzných predpisov na území štátu predaja výrobku.

Výrobca nezodpovedá za pripadné škody spôsobené použitím zariadenia, ktoré sa nezhoduje s jeho určením alebo v dôsledku jeho nesprávného používania. Výrobca si vyhradzuje právo vykonat' kedykolvek zmeny na výrobku bez predchádzajúceho upovedomenia za účelom prispôsobenia právnym predpisom, normám, nariadeníam alebo z konštrukčných, obchodných, estetických dôvodov a iných dôvodov.

Tartalomjegyzék
