23Z012 - Aparat de aer condiționat Zelmer - Manual de utilizare gratuit

Tip produs	Aer condiționat portabil
Marcă	Zelmer
Model	23Z012
Capacitate de răcire	9000 BTU/h
Alimentare electrică	220-240 V ~ 50 Hz
Consum de energie (răcire)	1000 W
Debit de aer	350 m³/h
Nivel de zgomot	≤ 65 dB(A)
Tip agent frigorific	R-410A
Dimensiuni (L x A x Î)	450 x 350 x 700 mm
Greutate netă	25 kg
Funcții	Răcire, Ventilator, Umidificare, Mod Somn
Temporizator	Temporizator 24 de ore
Telecomandă	Da
Tip filtru	Filtru lavabil din plasă
Instalare	Kit de evacuare pentru fereastră inclus
Clasă de eficiență energetică	A
Drenare apă	Evaporare automată sau drenaj manual

Întrebări frecvente - 23Z012 Zelmer

Cum curăț filtrul de aer?

Opriți și deconectați unitatea. Îndepărtați capacul filtrului, scoateți filtrul și spălați-l cu apă călduță și detergent ușor. Lăsați-l să se usuce complet înainte de a-l reinstala.

De ce curge apă din aparatul de aer condiționat?

Acest lucru se poate întâmpla dacă tava de scurgere este plină sau unitatea nu este nivelată. Verificați manualul pentru instrucțiuni de drenare. La umiditate ridicată, unele modele evaporă automat apa, dar poate fi necesară drenarea manuală.

Cum folosesc telecomanda?

Introduceți două baterii AAA (nu sunt incluse). Îndreptați telecomanda spre receptorul unității. Utilizați butoanele pentru a ajusta temperatura, viteza ventilatorului, modul și temporizatorul.

Care este dimensiunea recomandată a camerei pentru acest aparat de aer condiționat?

Pentru performanță optimă, utilizați în încăperi de până la 25 m² (270 ft²). Aceasta asigură o răcire eficientă fără a suprasolicita unitatea.

Pot lăsa aparatul de aer condiționat pornit toată noaptea?

Da, utilizați Modul Somn pentru a ajusta treptat temperatura și a reduce zgomotul. Unitatea va menține automat confortul.

Cum setez temporizatorul?

Apăsați butonul Temporizator de pe telecomandă sau panoul de control. Utilizați +/- pentru a seta ora de pornire/oprire dorită (până la 24 de ore). Confirmați apăsând din nou Temporizator.

De ce nu răcește unitatea corect?

Verificați dacă filtrul este murdar, furtunul de evacuare este blocat sau nu este etanșat corespunzător, camera este prea mare sau temperatura setată este prea ridicată. Curățați sau reglați după cum este necesar.

Cum instalez kitul de evacuare pentru fereastră?

Atașați furtunul de evacuare la spatele unității. Extindeți suportul de fereastră și închideți fereastra peste el. Etanșați golurile cu garnituri de spumă sau bandă. Asigurați-vă că furtunul nu este îndoit.

Ce înseamnă codul de eroare 'F'?

Codurile de eroare variază în funcție de model. 'F' indică adesea o defecțiune a senzorului. Încercați să resetați unitatea (deconectați timp de 10 minute). Dacă persistă, contactați suportul Zelmer.

Pot folosi un prelungitor?

Nu, conectați întotdeauna unitatea direct la o priză de perete împământată. Prelungitoarele pot provoca căderi de tensiune sau supraîncălzire, prezentând un risc de siguranță.

MANUAL DE UTILIZARE 23Z012 Zelmer

Instrucțiuni de folosire Aparat de aer condiționat mobil Tip 23Z012

ZELMER ROMANIA Strada Popa Savu nr. 77, parter, birou 1 Sector 1, Bucuresti, Romania Telefon/Fax: [phone]

RU

37-43

Indicații preliminare....30

Indicații privind siguranța....30

Date tehnice 31

Instalarea....31

Caracteristicile aparatului 33

Structura aparatului 33

Tabloul de comandă 33

Display-ul LCD....33

Telecomandă 34

Functiile aparatului de aer condiționat....34

Oprirea / Pornirea automată a aparatului cu ajutorul tabloului de comandă 35

Oprirea / Pornirea automată a aparatului cu ajutorul telecomenzii....35

Metode de evacuare a apei rezultate din condens....35

Curățare și păstrare 35

Înainte de începerea sezonului....36

Înainte de încheierea sezonului....36

Descoperirea și eliminarea defectiunilor....36

Verificările periodice ale aparatului....36

Ecologia – Să avem grijă de mediu 36

Stimate Client

Vă rugăm să citiți cu atenție instrucțiunile de utilizare de față. o atenție deosebită se cuvine acordată indicațiilor privind siguranța astfel încât, în timpul utilizării aparatului, să vă asigurați împotriva producerii de accidente și/ sau deteriorării aparatului. Păstrați aceste instrucțiuni de utilizare, pentru a le putea folosi și mai târziu, în timpul utilizării aparatului.

INDICATII PRELIMINARE

- Aparatul de aer condiționat mobil este un aparat scump și, de aceea, se recomandă instalarea sa de către un instalator calificat. În caz contrar, pot apărea nu numai pierderi materiale, ci, de asemenea, aparatul de aer condiționat poate funcționa în mod necorespunzător, cu o eficientă redusă.

- Firma Zelmer S.A. nu răspunde de avariile aparatului de aer condiționat cauzate de instalarea sa necorespunzătoare.

INDICATII PRIVIND SIGURANTA

- Înainte de a începe utilizarea aparatului de aer condiționat, luați la cunoștință, în întregime, continutul instrucțiunilor de utilizare.

- Conectați aparatul de aer condiționat la o rețea electrică (numai de curent alternativ) prevăzută cu contact de protecție, la o tensiune conformă celei indicate pe eticheta cu specificații tehnice a aparatului.

Aşezati întotdeauna aparatul pe o suprafață plată, egală. –

- Deconectați aparatul de aer condiționat de la priza electrică atunci când nu este utilizat sau înainte de a începerea curățarea sa.

- Nu scoateți stecărul din priza electrică trăgând de cablul de alimentare.

- Nu puneti în funcțiune aparatul de aer condiționat dacă observați deteriorări ale cablului de alimentare sau ale carcasei ansamblului de încălzire.

Pentru a evita pericolele, în cazul în care cablul de alimentare fix a suferit deteriorări, el trebuie înlocuit într-o unitate de reparații specializată.

Reparațiile aparatului pot fi efectuate numai de către personalul calificat. Reparațiile efectuate în mod necorespunzător pot pune serios în pericol viața utilizatorului. În cazul în care apar defecțiuni, vă sfătuim să vă adresați unui Punct Autorizat de Servis din Rețeaua.

Nu utilizati aparatul în următoarele locuri: –

- Lângă surse de apă și în locurile unde aparatul poate intra în contact cu apa,

- În locurile unde ar putea fi scurgeri de ulei,

- În locuri expuse în mod direct actiunii razelor solare,

- În sere.

- Nu introduceți degetele sau alte corpuri străine în orificiile de evacuare a aerului. Aveți o deosebită grijă să avertizați copiii asupra acestui pericol.

- Depozitați aparatul în pozitie verticală, pentru a nu modifica caracteristicile compresorului.

- Dacă aparatul este acoperit, există riscul de supraîncălzire. Nu acoperiți niciodată orificiile de ventilare în timpul funcționării aparatului.

- Pentru spălarea carcasei ansamblului de încălzire, nu folosiți detergenți agresivi, sub formă de paste, emulsii, lichide ș.a. Acestea pot, printre altele, să steargă simbolurile grafice de informare înscrisie pe aceasta, cum ar fi: scalele, simbolurile, semnele de avertizare ș.a.

- Acest aparat nu este destinat utilizării de către persoane (printre care copii) cu abilități fizice, senzoriale sau psihice limitate sau de către persoanele care nu au experiență sau nu știu să folosească aparatul, dacă nu au fost instruite în această privință de către persoanele răspunzătoare de siguranța lor.

- Trebuie să supravegheati copiii, să nu se joace cu aparatul.

Indicații privind utilizarea telecomenzii

- Asigurați-vă că nu se află nici un obiect în spațiul dintre telecomandă și receptorul intern al aparatului. În caz contrar, aparatul de aer condiționat nu va funcționa.

- Tineti telecomanda departe de orice lichid.

- Feriti telecomanda de actiunea temperaturilor înalte și a radiatiilor.

- Nu expuneti telecomanda la actiunea perturbărilor electromagnetice cauzate de funcționarea altor aparate de uz casnic.

Asigurati-vă că ați înțeles indicatiile de mai înainte.

DATE TEHNICE

Parametrii tehnici sunt înscriși în eticheta cu specificații tehnice a produsului.

Aparatul de aer condiționat este un aparat din clasa I, prevăzut cu cablu de alimentare cu înveliș de protectie și stecăr cu contact de protectie.

Aparatul de aer condiționat îndeplinește cerințele normelor în vigoare.

Aparatul corespunde cerințelor directivelor:

Aparat electric de joasă tensiune (LVD) – 2006/95/EC. –

Compatibilitate electromagnetică (EMC) - 2004/108/EC. -

Aparatul are înscris însemnul CE pe eticheta cu specificații tehnice.

INSTALAREA

Alegerea locului pentru instalare

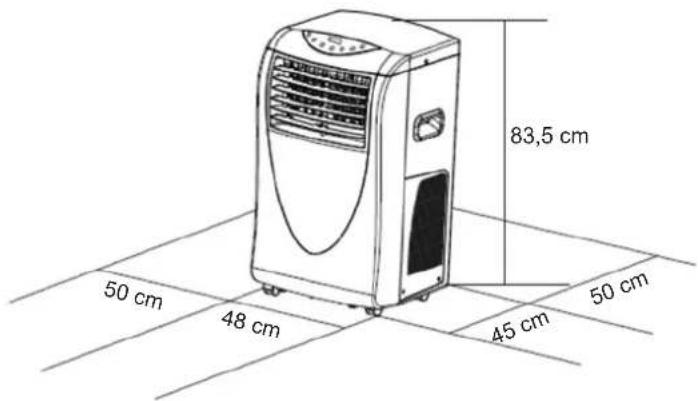

Aparatul de aer condiționat trebuie să fie așezat pe o suprafață plată, egală, unde gurile de evacuare a aerului nu vor fi acoperite. Aparatul trebuie să fie plasat la o distanță de cel puțin 50 de cm de pereți sau de alte suprafețe.

Furtun elastic cu accesoriu terminal 1 ansamblu, 3 elemente

Lungimea furtunului de la 50 de cm la 200 de cm.

Manşon de prindere în fereastră 1 ansamblu, 1 element

Glisor de fixare în fereastră 1 ansamblu, 2 elemente

Dimensiuni de la 67,5 cm la 123 cm

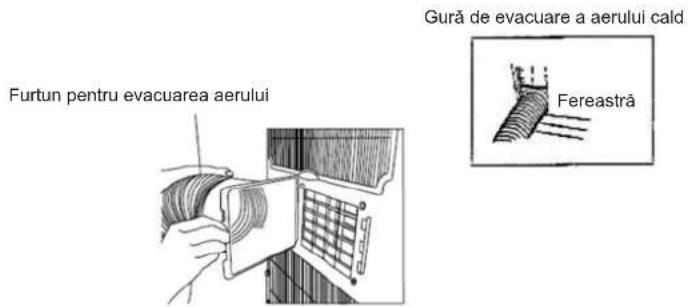

Modalitatea de montare a furtunului de evacuare a aerului

1. Montați în grătarul de evacuare a aerului cald accesoriiul terminal pătrat al furtunului de evacuarea a aerului.
2. Fixați cel dea-l doilea capăt ar furtunului / de evacuare/ în cea mai apropiată fereastră sau în alt loc unde este posibilă evacuarea aerului în afara încăperii.

ATENTIE: Lungimea furtunului de evacuare a aerului variază între 60 și 180 de cm. Vă sugerăm să utilizati, pe cât posibil, cel mai scurt furtun de evacuare. În timpul montării, încercați să mențineți furtunul de evacuare a a aerului în poziție orizontală, nu trebuie să-l lungiți sau să adăugați alte guri de evacuare a aerului, deoarece există pericolul de avarie.

Instructiuni de montare a furtunului

Dacă furtunul nu este fixat ermetic, montați-l din nou. Mai întâi scoateți capătul furtunului prin mișcări de rotație, efectuând 2–3 rotații complete, pe urmă fixați-l în profil, prin mișcări de rotație, ca în desenele următoare:

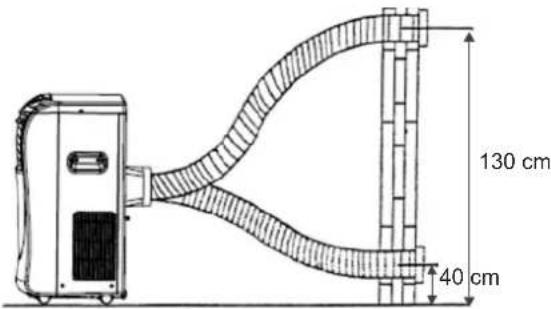

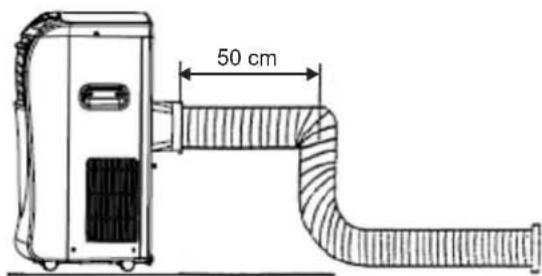

Montarea adecvată a furtunului este indicată în desenul următor (dacă fixați furtunurile în perete, înălțimea de fixare a furtunurilor trebuie să fie de la 40 de cm la 130 de cm.).

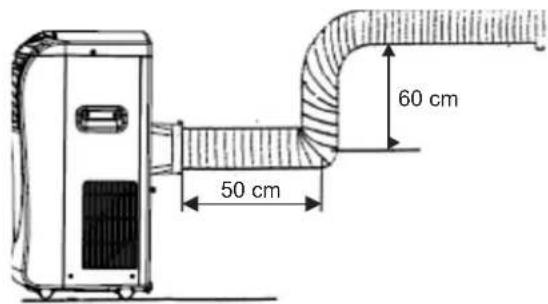

Dacă este necesară realizarea unor coturi ale furtunului de evacuare, ghidati-vă în timpul montajului după desenele următoare.

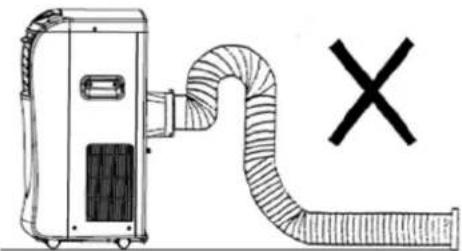

Un exemplu de poziționare neadecvată a furtunului de evacuare. Aceasta poate provoca funcționarea necorespunzătoare a aparatului de aer condiționat sau avarierea sa.

Ansamblu de montare în ferestre

Aparatul de aer condiționat este livrat împreună cu un glisor de fixare în fereastră proiectat pentru ferestre care se deschid în plan vertical sau orizontal. Acesta facilitează fixarea furtunului de aspirare/ evacuare a aerului la/ de la aparatul de aer condiționat. Totuși, în cazul unor anumite tipuri de ferestre, este necesară modificarea unor modalități de instalare. Procedați conform indicațiilor oferite în desenele următoare, pentru deschiderile minime sau maxime ale ferestrelor.

Fereastră orizontală

Ansamblu glisor pentru fereastră
Minim: 67,5 cm
Maxim: 123 cm

Ansamblu glisor pentru fereastră
Minim: 67,5 cm
Maxim: 123 cm

Înşurubați glisoarele cu ajutorul a două şuruburi în profilul baghetă 2 (a se vedea desenul următor).

Profil baghetă 1 Profil baghetă 2

Montați teava în orificiul de evacuare a apei din spatele aparatului. Fiți deosebit de atent(ă) la așezarea conductei în poziția adecvată, pentru a evita o funcționare neadecvată a dispozitivului electric de control (a se vedea desenul următor).

Orificiu pentru evacuarea apei

Aparatul de aer condiționat mobil este un aparat de climatizare capabil să păstreze temperatura dorită și să reducă umiditatea aerului. Fiabilitatea aparatului permite utilizarea sa în diferite situații și în spații diferite. Are un caracter multifunțional: răcește aerul, usucă și ventilează și încălzește, în egală măsură. Tipul acesta de aparat a fost proiectat în mod special pentru utilizarea casnică sau de birou. Utilizarea aparatului de aer condiționat este recomandată pentru temperaturi în încăpere cuprinse între 17°C și 35°C.

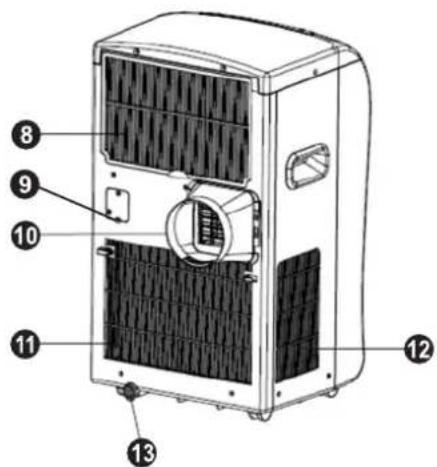

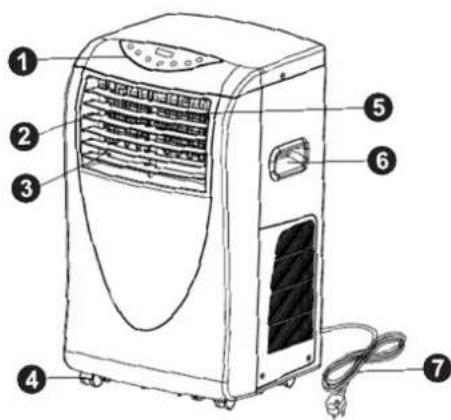

STRUCTURA APARATULUI

1. Panou de comandă cu display.
2. Lamele dreapta/ stânga pentru direcționarea curentului de aer (reglare automată).
3. Orificiu de ventilare.
4. Rotile.
5. Lamele din partea de sus/ jos pentru direcționarea curentului de aer (reglare manuală).
6. Mâner pentru deplasare.
7. Cablu de alimenta re cu stecăr.

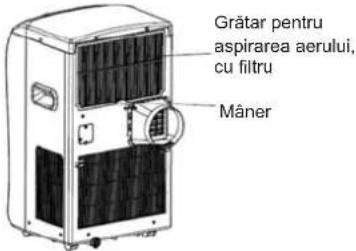

8. Grătar superior pentru aspirarea aerului, cu filtru.
9. Orificiu în furtun pentru evacuarea apei.
10. Gură de evacuare a aerului.
11. Grătar inferior de aspirare a aerului.
12. Grătar lateral de aspirare a aerului.
13. Dop pentru evacuarea apei rezultate din condens.

A – Buton pentru măsurarea timpului, TIMER. Servește la reglarea momentului de pornire/ oprire a aparatului de aer condiționat sau la anularea reglajelor.
B – Buton pentru schimbarea vitezei curentului de aer, FAN SPEED. Servește la schimbarea vitezei de funcționare a ventilatorului: înaltă – HIGH, medie – MED sau scăzută – LOW.
C – Beculet indicator al nivelului maxim al apei în rezervor, WATER FULL.
D – Buton pentru alegerea modului de funcționare al aparatului, MODE. Servește la alegerea modului adecvat de funcționare: răcire – COOL, uscare – DRY, ventilare – FAN, încălzire HEAT
E – Buton pentru direcționarea curentului de aer, SWING. Servește la reglarea direcției curentului de aer, variabilă/ stabilă.
F – Beculet indicator al conectării la sursa de alimentare cu energie electrică, POWER.
G – Buton de pornire/ oprire a aparatului ON/OFF.
H – Butoanele pentru temperatură TEMP+, TEMP-. Servesc la reglarea temperaturii dorite în încăperea respectivă.

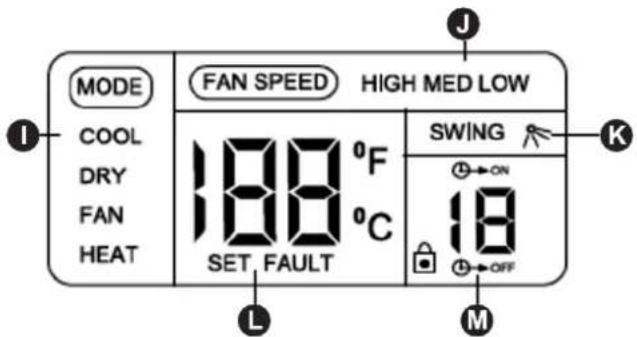

DISPLAY LCD

I – Indicator al modului de functionare: COOL – răcire, DRY – uscare, FAN – ventilare. HEAT – încălzire.
J – Indicator al vitezei curentului de aer: HIGH – înaltă, MED – medie, LOW – scăzută.
K – Indicator al direcției curentului de aer (dreapta – stânga).
M – Indicator al măsurării timpului. Indică timpul de pornire automată ON sau de oprire OFF a aparatului de aer condiționat.
L – Indicator al temperaturii preliminare reglate SET și al codului de avarie FAULT. Când pe display apare indicatorul SET, cifrele afişate indică temperatura dorită. În schimb, când este afişat indicatorul FAULT, acesta indică avarierea, iar cifrele afişate indică codul avariei (a se vedea: Functia de autodiagnosticare). Când nu este afişat nici indicatorul SET, nici FAULT, atunci este afişată temperatura ambientală.

Atenție: Cifrele de pe display-ul LCD oferite mai devreme sunt date doar ca titlu de exemplu. În practică, sunt afișate doar cifrele corespunzătoare unui anumit ciclu de funcționare.

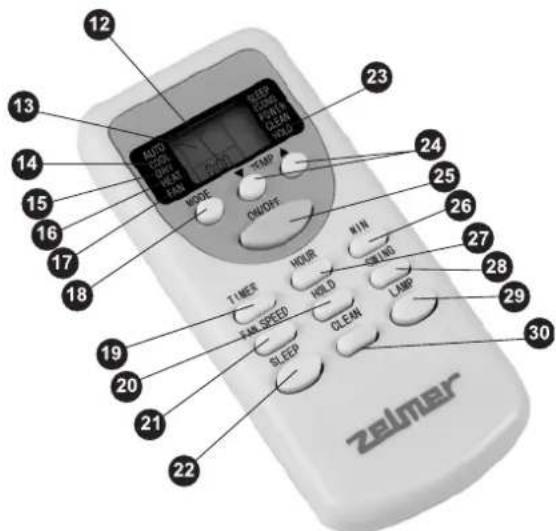

TELECOMANDĂ

Specificatia tehnică a telecomenzii

Tensiunea nominală 3,0 V
Tensiunea cea mai mică a semnalului CPU emis de procesor	2,0 V
Limita de receptare a semnalului 8 m

1. Indicator al timpuluiii stabilit de pornire/ oprire a aparatului sau al timpului real.

2. Indicator al temperaturii dorite.

3. Mod de functionare – răcire, COOL.

4. Mod de functionare – uscare, DRY.

5. Mod de functionare – încălzire, HEAT – inactiv la acest model.

6. Mod de functionare – ventilare, FAN.

7. Buton pentru schimbarea modului de funcționare, MODE. Apăsările repetate ale butonului conduc la schimbarea modului de funcționare la: răcire, COOL, uscare, DRY, ventilare, FAN.

8. Buton pentru reglarea timpului, TIMER. Servește la reglarea pornirii sau a opri- rii automate a aparatului. Folosit împreună cu butonul pentru ore, HOUR (27), servește la reglarea timpului, în intervalul 1–12 h, cu o pauză de o oră.

9. Buton pentru blocarea claviaturii, HOLD.

10. Buton pentru schimbarea vitezei curentului de aer, FAN SPEED. Apăsările repetate ale butonului conduc la schimbarea nivelului curentului de aer, de la nivelul înalt, HIGH, la cel mediu, MED și la cel scăzut, LOW.

11. Butonul SLEEP – inactiv la acest model de aparat.

12. Indicator al blocării claviaturii, HOLD.

13. Butoane pentru temperatură, TEMP. Fiecare apăsare a unuia dintre aceste butoane schimbă temperatura dorită cu 1°C, în sens crescător sau descrescător.

14. Butonul pentru pornirea/ oprirea aparatului ON/OFF.

15. Buton pentru programarea în minute a timpului, MIN. Cu ajutorul butonului, poate fi reglat timpul real în minute.

16. Buton pentru programarea timpului în ore, HOUR. Cu ajutorul acestui buton puteți regla timpul real în ore și pornirea sau oprirea automată în ore.

17. Buton pentru direcționarea curentului de aer, SWING. Servește la reglarea curentului de aer variabil (dreapta – stânga) / stabil.

18. Butonul LAMP – inactiv la acest model.

19. Butonul CLEAN – inactiv la acest model.

Reglarea timpului real

Introduceți în mod corespunzător AAA (subțiri) în compartimentul din partea de jos a telecomenzii (a se vedea desenul alăturat).

După montarea bateriilor în telecomandă, va fi afişat în mod automat timpul: 0:00.

Ca exemplu, pentru a explica functionarea, timpul este fixat la ora 10:15:

1. Apăsați și mențineți apăsat butonul HOUR (27) circa 3 secunde. Indicatorul pentru timp începe să clipească.
2. Apăsați de mai multe ori butonul HOUR (27) până la reglarea orei 10.
3. Apăsați butonul MIN (26), indicatorul pentru minute începe să clipească. Apăsându-l de câteva ori reglați la 15 minute.
4. Apăsați butonul ON/OFF (25) pentru confirmarea reglării timpului. Dacă în curs de 15 secunde nu este apăsat butonul ON/OFF (25), timpul fixat este anulat în mod automat.

FUNCTIILE APARATULUI DE AER CONDITIONAT

Deschideti capacul din spate

Aparatul de aer condiționat este prevăzut cu trei funcții: răcire, COOL, uscare, DRY și ventilare, FAN și încălzire, HEAT. Intervalul de temperatură pentru efectuarea răcirii este cuprins între 17°C și 31°C, în schimb cel de uscare oscilează între 20°C și 31°C.

Sursa de alimentare cu energie electrică

• Introduceți ștecărul cablului de alimentare numai într-o priză a unei rețele de curent electric alternativ, prevăzută cu contact de protecție, conectată la circuitul de protecție al instalatiei electrice.
• Nu introduceti stecărul într-un prelungitor sau distribuitor la care sunt conectate și alte aparate electrice.
• Introduceți stecărul cablului de alimentare în sursa de alimentare cu energie electrică; după cca 2 secunde se va auzi un semnal sonor, atunci apăsați butonul ON/OFF (H) de pe panoul de comandă sau butonul ON/OFF (25) al telecomenzii. Aparatul începe să funcționeze.

Răcirea

1. Apăsând de câteva ori butonul MODE (D) de pe panoul de comandă sau butonul MODE (18) al telecomenzii, alegeti modul „răcire”. Pe display-ul LCD trebuie să apară afişat indicatorul COOL. În timpul funcționării aparatului de aer condiționat în mod „răcire”, este obligatoriu să scoateți furtunul de evacuare a aerului în afara încăperii, de ex. afară, prin fereastră.
2. Apăsând butoanele TEMP+ sau TEMP- (H) de pe panoul de comandă sau butonul TEMP (24) al telecomenzii, alegeți temperatura dorită a aerului din încăpere, cuprinsă în intervalul 17°C – 31°C.
3. Apăsați butonul FAN SPEED (B) pe panoul de comandă sau butonul FAN SPEED (21) al telecomenzii, pentru a alege viteza adecvată a curentului de aer: înaltă – HIGH, medie - MED, sau scăzută – LOW.
4. Apăsați butonul SWING (E) pe panoul de comandă sau butonul SWING (28) al telecomenzii, pentru a stabili direcția curentului de aer. Apariția simbolului SWING pe display-ul LCD semnifică faptul că a fost reglată schimbarea direcției curentului de aer (stânga – dreapta). În caz contrar, curentul de aer va avea o direcție stabilă.

Înainte de punerea în funcțiune a aparatului, puteți regla manual lamelele din partea de sus/ de jos pentru direcționarea curentului de aer (5).

Atentie: Pentru a mări eficacitatea răcirii, procedati potrivit următoarelor indicații.

1. Dacă în încăpere bate direct soarele, trageti jaluzelele.
2. Nu amplasati aparatul de aer condiționat în apropierea altor surse de căldură.

Uscarea

1. Închideți ferestrele și ușile pentru a asigura eficacitatea uscării aerului dintr-o anumită încăpere.
2. Apăsând de câteva ori butonul MODE (D) de pe panoul de comandă sau butonul MODE (18) al telecomenzii, alegeti modul de funcționa-re „uscare”. Pe display-ul LCD va apărea afişat indicatorul DRY. În timpul funcționării în mod „uscare”, viteza curentului de aer nu trebuie schimbată, așadar butonul FAN SPEED este inactiv.
3. În cazul utilizării funcției „uscare”, puteți utiliza aparatul de aer condiționat fără a instala furtunul de evacuare a aerului

Ventilarea

1. În timpul funcționării în mod „ventilare”, aparatul va regla doar circulația aerului, ceea ce înseamnă că aerul circulat prin încăpere nu va fi nici răcit, nici uscat.

2. Apăsând de câteva ori butonul MODE (D) pe panoul de comandă sau butonul MODE (18) al telecomenzii, alegeti modul de funcționare „ventilare”. Pe display-ul LCD trebuie să apară afişat indicatorul FAN. În timpul funcționării aparatului de aer condiționat în regim „ventilare”, scoateți gura furtunului de evacuare care evacuează aerul în afara încăperii, de ex. prin fereastră.

3. Apăsați butonul FAN SPEED (B) de pe panoul de comandă sau butonul FAN SPEED (21) al telecomenzii, pentru a alege viteza adecvată a curentului de aer: înaltă - HIGH, medie - MED, sau scăzută - LOW.

Încălzirea

1. Apăsând de câteva ori butonul MODE (D) pe panoul de comandă sau butonul MODE (18) al telecomenzii, alegeți modul „încăzire”. Pe display-ul LCD trebuie să fie afişat indicatorul HEAT. În timpul funcționării aparatului de aer condiționat în regim „încălzire”, este obligatorie scoaterea furtunului de evacuare a aerului cald în afara încăperii, de ex. pe fereastră.
2. Apăsând butonul TEMP+ sau TEMP- (H) pe panoul de comandă sau butonul TEMP (24) al telecomenzii, alegeți temperatura dorită a aerului din încăpere, cuprinsă între 17°C și 31°C.
3. Apăsați butonul FAN SPEED (B) al panoului de comandă sau FAN SPEED (21) al telecomenzii, pentru a alege viteza adecvată a curentului de aer: înaltă – HIGH, śmedie – MED au scăzută – LOW.
4. Apăsați butonul SWING (E) pe panoul de comandă sau butonul SWING (28) al telecomenzii, pentru a regla direcția curentului de aer. Când pe display-ul LCD va fi afișat simbolul SWING , acest fapt înseamnă că a fost reglată direcția variabilă a curentului de aer (stânga – dreapta). În caz contrar, curentul de aer va avea o direcție stabilă.

Înainte de începerea utilizării aparatului, puteți regla manual lamelele de sus/ jos pentru direcționarea curentului de aer (5).

PORNIREA/ OPRIREA AUTOMATĂ A APARATULUI CU AJUTORUL PANOULUI DE COMANDĂ

Pentru a regla momentul punerii automate în funcțiune a aparatului, apăsați butonul TIMER (A), display-ul LCD va afișa simbolul „⊕→ON”. Apăsând de câteva ori butonul TIMER (A) reglați timpul după care aparatul de aer condiționat trebuie să se pună în funcțiune. Fiecare apăsare a butonului TIMER (A) conduce la mărirea timpului cu o oră. Reglarea se poate efectua în intervalul cuprins între 1 și 12 ore.

Pentru a regla momentul închiderii automate a aparatului aflat în funcțiune, apăsați TIMER (A), pe display-ul LCD va apărea simbolul „∅→OFF”. Apăsând de câteva ori butonul TIMER (A), stabiliti timpul după care aparatul trebuie să se închidă. Fiecare apăsare a butonului TIMER (A) conduce la mărirea timpului cu o oră. Reglarea se poate efectua în intervalul cuprins între 1 și 12 ore.

Atenție: Apăsarea în același timp a butonului TEMP+ și a celui TEMP-, mai mult de două secunde, provoacă blocarea butoanelor. Atunci apare afișat pe display-ul LCD simbolul ☐. Apăsarea în continuare, în același timp, a butoanelor deblochează claviatura panoului de comandă și simbolul ☐dispare de pe display-ul LCD.

PORNIREA/ OPRIREA AUTOMATĂ A APARATULUI CU AJUTORUL TELECOMENZII

Pentru a regla momentul punerii automate în funcțiune a aparatului, apăsați butonul TIMER (19). Pe display-ul LCD al telecomenzii va fi afișat simbolul „ON” și ultimul timp de pornire a aparatului reglat, sub forma: 1–12H. De exemplu, afișajul „4H” semnifică faptul că aparatul se pune în funcțiune în mod automat după 4 ore.

Pentru a regla/ a schimba momentul punerii în funcțiune automate a aparatului, apăsați butonul HOUR (27). o apăsare a butonului HOUR (27) determină o mărire a timpului cu o oră, în intervalul 1–12. Când s-a ajuns la valoarea 12, următoarea apăsare a butonului HOUR (27) determină întoarcerea la valoarea 1.

Pentru a regla momentul opririi automate a aparatului aflat în funcțiune cu ajutorul telecomenzii, apăsați butonul TIMER (19). Pe display vor apărea simbolul „∅→OFF” și ultimul timp de oprire a aparatului stabilit, în forma 1–12 H. De exemplu, afișajul 4H semnifică faptul că aparatul se oprește în mod automat după 4 ore.

Pentru a regla/ a schimba momentul opririi automate a aparatului, apăsați butonul HOUR(27). o apăsare a butonului HOUR (27) determină o mărire a timpului cu o oră, în intervalul 1–12. Când s-a ajuns la valoarea 12, următoarea apăsare a butonului HOUR (27) determină întoarcerea la valoarea 1.

METODE DE EVACUARE a APEI REZULTATE DIN CONDENS

ATENTIE: Fiecare dintre aceste metode de evacuare a apei rezultate din condens este adecvată unui anumit aparat. Verificați care metodă este adecvată și evacuați apa, până la nivelul corespunzător.

Metoda 1: Functia de pompare a sistemului de evacuare a apei – evacuarea automată a apei

1. Indiferent de modul în care funcționează aparatul, dacă nivelul apei este SCĂZUT, atunci pompa de apă și pompa de rotație nu funcționează, iar aparatul de aer condiționat funcționează în regimul de funcționare dorit.
2. Dacă nivelul apei din rezervor este la nivelul NORMAL, atunci pompa de rotație funcționează, în vreme ce pompa de apă nu funcționează, iar aparatul de aer conditionat funcționează în regimul de funcționare dorit.
3. Dacă nivelul apei din rezervor este la nivelul ÎNALT, atunci pompa de apă va funcționa timp de zece minute. Pe urmă, dacă nivelul apei a coborât la cel NORMAL/ SCĂZUT, aparatul va continua să funcționeze în regimul dorit. În schimb, dacă nivelul apei rămâne la ÎNALT, pompa de apă se oprește din funcționare, iar aparatul se închide. Beculețul de control WATER FULL (C) de pe panoul de comandă se aprinde, iar display-ul LCD va afișa codul de eroare E5. Desfaceți atunci dopul pentru evacuare și goliți rezervorul de apă.

Metoda 2: Evacuarea manuală a apei

Când nivelul apei din rezervor este ÎNALT, aparatul încetează să mai funcționeze, iar beculețul de control WATER FULL (C) de pe panoul de comandă se aprinde. Display-ul LCD afișează atunci codul de eroare E5. Apăsați butoanele SWING (E) și TIMER (A) împreună, timp de 2 secunde. Atunci apa va fi evacuată prin furtunul de evacuare plasat în spatele aparatului. Când nivelul apei coboară la nivelul SCĂZUT, aparatul încetează să mai evacueze apa. Apăsați atunci butonul ON/OFF (G), pentru ca aparatul să-și continue funcționarea normală.

CURĂȚAREA ȘI PĂĂSTRAREA APARATULUI DE AER CONDIȚIONAT

1. Înainte de începerea curățării și de pregătirea aparatului pentru depozitare, deconectați aparatul de la sursa de alimentare cu energie electrică.
2. Pentru spălarea carcasei, nu folositi detergenti agresivi, sub formă de emulsii, lichide ș.a. Acestea pot, printre altele, să steargă simbolurile grafice informative înscrise pe ea.
3. Ștergeti carcasa cu o cârpă umezită.
4. Când filtrul pentru aer s-a blocat din cauza unei cantități prea mari de pulberi, praf, acest fapt are un impact negativ, diminuează curentul de aer. Curățați filtrul o dată la două săptămâni.

Deschiderea și curățarea filtrului pentru aer

1. Tragetii direct în sus filtrul pentru aer – a se vedea desenul alăturat.
2. Spălați filtrul cufundându-l în apă caldă (cca. 40°C) cu detergenți neutri.
3. Clătiți filtrul de detergenti și lăsati-l să se usuce undeva, într-un loc umbrit.
4. Montați la loc, în aceeași poziție, filtrul pentru aer.

Înainte de începerea sezonului

1. Verificati dacă profilele de aspirare și de evacuare a aerului nu sunt blocate.
2. Înainte de punerea în funcțiune a aparatului de aer condiționat, asigurați-vă că filtrul pentru aer este montat în mod corespunzător. Dacă filtrul pentru aer nu este plasat la locul său, atunci praful, pulberile sau alte elemente străine pot provoca funcționarea necorespunzătoare a aparatului.

ÎNAINTE DE ÎNCHEIEREA SEZONULUI

1. Închideti aparatul și decuplati-l de la sursa de alimentare cu energie electrică.
2. Curățați filtrele pentru aer și alte componente.
3. Deschideți dopul pentru evacuare pentru a evacua apa provenită din condens. Pe urmă puneți în funcțiune aparatul de aer condiționat în regim „ventilare”. Desfaceți dopul pentru evacuarea apei, pentru a scoate apa rezultată din condens. Pe urmă, puneți în funcțiune aparatul de aer condiționat în regim „ventilare” circa o jumătate de zi, pentru ca unitatea să se usuce bine.
4. Acoperiți aparatul de aer condiționat, pentru a-l feri de praf și de murdărie.

DESCOPERIREA ŞI ÎNDEPĂRTAREA DEFECTIUNILOR

Înainte de a contacta un punct de servis, vă rugăm să verificați datele în tabelul următor:

Problema Verificați dacă Rezolvare
Aparatul de aer condiționat nu funcționează.	Este curent electric?Ștecărul nu este scos din priză?Nu a sărit siguranța?Este aprins indicatorul pentru rezervorul de apă?Este bine amplasat rezervorul pentru apă?Este reglat în mod corect timpul de funcționare?	Introduceți ștecărul în priză.Schimbați siguranța.Goliți rezervorul de apă.Așezați recipientul pentru apă în poziția corectă.Schimbați reglarea timpului de funcționare.
Un efect de răcire slab.	Este orificiul de aspirare a aerului înfundat?Există o altă sursă de căldură în încăpere?Sunt murdare filtrele pentru aer?Temperatura este reglată în mod corespunzător?Viteza curentului de aer este cea corespunzătoare?	Deblocați circulația aerului.Îndepărtați sursa de căldură din încăpere.Curătați filtrele.Schimbați reglarea temperaturii.Reglați ventilarea la o viteză mai mare.
Zgomot puternic și vibrații.	Este aparatul de aer condiționat așezat pe o suprafață plată, fără denivelări?	Așezați aparatul de aer condiționat pe o suprafață plată, fără denivelări.
Aparatul de aer condiționat pornește și se oprește singur.	Tensiunea electrică din sursa de alimentare este cea corespunzătoare?Este deteriorat sau blocat furtunul de evacuare?Există o gură de evacuare a aerului suplimentară montată individual?	Verificați sursa de alimentare cu energie electrică.Aveți grijă ca gura de evacuare a aerului să fie plasată orizontal.Verificați dacă aerul cald este evacuat în mod corespunzător..

ATENȚIE: În cazurile în care, în pofida indicațiilor oferite mai înainte, aparatul de aer condiționat în continuare nu funcționează în mod corespunzător, adresați-vă imediat unui Punct Autorizat de Servis.

FUNCTIA DE AUTODIAGNOZĂ

Aparatul de aer condiționat este prevăzut cu sistem incorporat de diagnoză, a cărui misiune este este cea de a informa utilizatorul despre funcționarea necorespunzătoare a aparatului.

Codul avariei Diagnoza avariei

E2 Avarie la măsurarea temperaturii aerului aspirat.

E3 O temperatură prea mare de funcționare a aparatului.

E4 Protecția aparatului împotriva disfuncționalităților.

E5 Un nivel prea mare al condensului.

VERIFICAREA PERIODICĂ A APARATULUI

1. Efectuați verificarea obligatorie a funcționării aparatului după 10–14 luni de utilizare a sa.
2. Înscrierea aparatului pentru verificare se efectuează la un Punct Autorizat de Servis din Rețeaua.
3. Costurile verificării sunt suportate de către utilizatorul aparatului.

ECOLOGIA - AI GRIJĂ DE MEDIUL ÎNCONJURĂTOR

Fiecare consumator poate contribui la protecția mediului înconjurător. Acest lucru nu este nici dificil nici scump. În acest scop: cutia de carton duceți-o la maculatură, pungile din polietilen (PE) aruncați-le în container pentru plastic.

Aparatul folosit duceți-l la punctul de colectare corespunzător deaorece componentele periculoase care se găsesc în aparat pot fi periculoase pentru mediul înconjurător.

Nu aruncați aparatul împreună cu gunoiul menajer!!!

Conditiiile de garantie se asigură conform cu prevederile în vigoare din țara la care se vinde produsul.

Producătorul nu este responsabil pentru eventualele daune cauzate de o întrebuintare necorespunzătoare sau de nerespectarea regulilor de întrebuintare. Producătorul are dreptul să modifice produsul în orice moment, fără un anunț prealabil, în scopul adaptării lui la noile ordonanțe, norme, directive sau din motive de construcție, comerciale, estetice sau alte motive.

Содержание

Введение 37
