MWP-16 - Ventilátor MPM - Bezplatný návod na obsluhu

Typ produktu	Stolový ventilátor
Model	MWP-16
Značka	MPM
Napájanie	220-240 V ~ 50 Hz (typické, skontrolujte štítok s parametrami)
Príkon	31,2 W
Príkon v pohotovostnom režime	0 W
Maximálny prietok vzduchu	30,35 m³/min
Hladina akustického výkonu	50,5 dB(A)
Maximálna rýchlosť vzduchu	2,351 m/s
Hodnota služby	0,97 (m³/min)/W
Sezónna spotreba elektriny	9,984 kWh/a
Počet nastavení rýchlosti	3 (I, II, III) plus Vypnuté (0)
Oscilácia	Áno, pomocou tlačidla na kryte motora
Nastaviteľný sklon	Áno, manuálne naklonenie hlavy ventilátora
Dĺžka napájacieho kábla	1,50 m
Bezpečnostné prvky	Predný a zadný ochranný mriežkový kryt, ochrana proti prehriatiu nie je špecifikovaná
Čistenie a údržba	Pred čistením odpojte zo zásuvky; utrite kryt motora, ovládanie a základňu vlhkou handričkou; vyčistite mriežkové kryty kefou; na čistenie odstráňte vrtuľu
Použitie	Len na vnútorné použitie v domácnosti; nie na vonkajšie použitie alebo do priestorov s vysokou vlhkosťou
Vyžaduje sa montáž	Áno, pripevnite zadný kryt, vrtuľu, predný kryt a zostavte základňu

Často kladené otázky - MWP-16 MPM

Ako zostavím ventilátor MWP-16?

Najprv odstráňte ochranné fólie. Naskrutkujte ochrannú maticu zadného krytu na kolík motora, nasaďte zadný kryt rukoväťou nahor a utiahnite maticu. Nasaďte vrtuľu na kolík motora a utiahnite maticu vrtule proti smeru hodinových ručičiek. Pripevnite predný kryt zaháknutím do zadného krytu, zarovnajte upevňovacie otvory, uzamknite háky a utiahnite upevňovaciu skrutku a maticu. Nakoniec nasaďte kryt ovládania rýchlosti na základňu a zaistite ho zospodu štyrmi skrutkami.

Koľko nastavení rýchlosti má MWP-16?

Ventilátor má 3 nastavenia rýchlosti plus polohu vypnutia. Polohy ovládacieho gombíka sú: '0' pre vypnutie, '1' pre nízku rýchlosť, '2' pre strednú rýchlosť a '3' pre vysokú rýchlosť.

Ako aktivujem funkciu oscilácie?

Stlačte tlačidlo oscilácie na kryte motora, aby ste spustili automatický pohyb zo strany na stranu. Opätovným stlačením zastavíte osciláciu.

Môžem používať ventilátor v kúpeľni alebo pri okne?

Nie. Ventilátor neumiestňujte blízko otvorených okien ani do priestorov s vysokou vlhkosťou, ako sú kúpeľne, pretože kvapky dažďa alebo vlhkosť môžu spôsobiť skrat a zásah elektrickým prúdom. Ventilátor je určený len na vnútorné použitie v domácnosti.

Ako čistím ventilátor?

Pred čistením vždy odpojte ventilátor zo zásuvky. Kryt motora, kryt ovládania a základňu je možné utrieť vlhkou handričkou a jemným čistiacim prostriedkom. Mriežkové kryty je možné vyčistiť kefou na odstránenie prachu. Pri dôkladnom čistení odstráňte vrtuľu a utrite ju vlhkou handričkou a čistiacim prostriedkom.

Aká je hladina hluku MWP-16?

Hladina akustického výkonu MWP-16 je 50,5 dB(A). Táto hodnota je meraná podľa noriem EN 60704-1 a EN 60704-2-7.

Aký je príkon a prietok vzduchu?

Ventilátor spotrebúva 31,2 W výkonu a dodáva maximálny prietok vzduchu 30,35 m³/min. Hodnota služby je 0,97 (m³/min)/W a sezónna spotreba elektriny je 9,984 kWh/a.

Je ventilátor bezpečný na používanie v blízkosti detí?

Deti mladšie ako 8 rokov by mali byť pod dohľadom. Ventilátor sa nesmie prevádzkovať bez správne nainštalovaných predných a zadných ochranných krytov. Uchovávajte spotrebič a kábel mimo dosahu detí mladších ako 8 rokov. Obalové materiály, ako sú plastové vrecká, by sa mali uchovávať mimo dosahu, aby nedošlo k uduseniu.

Čo mám robiť, ak je napájací kábel poškodený?

Nepoužívajte ventilátor, ak je kábel alebo zástrčka poškodená. Vráťte spotrebič do autorizovaného servisného strediska na opravu. Nepokúšajte sa ho opraviť sami.

Môžem nastaviť uhol prúdenia vzduchu?

Áno, môžete nakloniť hlavu ventilátora nahor alebo nadol, aby ste zmenili smer prúdu vzduchu. Pri nakláňaní držte kryt ovládania druhou rukou, aby ste zabránili prevráteniu ventilátora.

NÁVOD NA OBSLUHU MWP-16 MPM

Pred prvým použitím sa oboznámte s používatel'skou príručkou.
Zachovávajte mimoriadnu opatrnost, ak sa v blízkosti zariadenia nachádzajú deti.
Kábel nevešajte na ostrých hranách, a zabráňte, aby sa dotýkal horúcich povrchov.

- Ak zariadenie nepoužívate, alebo pred začatím čistenia, stále vyberte zástrčku z elektrickej zásuvky,

Nikdy nepoužívajte poškodené zariadenie, ani vtedy ak je poškodený napájací kábel alebo zástrčka. V takomto prípade odneste zariadenie na opravu do au torizovaného servisu.

Nepoužívajte príslušenstvo, ktoré výrobca nedodal a neodporúča, kedže to môže viest' k poškodeniu zariadenia alebo k úrazu či nehode.

Zariadenie, kábel a zástrčku v žiadnom prípade neponárajte do vody ani do akejkol'vek inej kvapaliny – napájací kábel a zástrčka musia byť vždy suché.

Počas používania, zariadenie nechávajte bez dozoru. Pamätajte, že pred odpojením zástrčky zo zásuvky, zariadenie musí byť vypnuté.

Zariadenie nedávajte blízko zdrojov tepla. Zariadenie nepoužívajte na iné účely, než na aké je určené. Zariadenie nie je určené na používanie na vol'nom priestranstve.

Počas práce zariadenia, v žiadnom prípade nedávajte prsty alebo iné predmety cez mriežku krytu vrtule.

Pred prenesením zariadenia na iné miesto, odpojte ho od elektrickej siete.

Nezakrývajte predný a zadný kryt sietovaného plášťa vrtule!

Zariadenie nenechávajte v blízkosti otvorených okien – kvapky dažďa môžu spôsobit’ skrat elektrickej energie a spôsobit’ poranenie elektrickým prúdom! Odporúčame nepoužívať ventilátory v miestnostiach s vysokou vlhkostou, napr. v kúpelňniach.

Toto zariadenie môžu používať deti vo veku viac ako 8 rokov, ako aj osoby s obmedzenými fyzickými, senzorickými a rozumovými schopnosťami, ako aj osoby, ktoré nemajú príslušné vedomosti a skúsenosti, ak budú pod neustálym dohl’adom, alebo ak boli predtým príslušne preškolené o spôsobe používania zariadenia bezpečným spôsobom, a pochopili riziko, ktoré súvisí s používaním tohto zariadenia. Deti bez dozoru dospelej osoby, nesmú zariadenie čistiť, ani vykonávať jeho údržbu.

Zariadenie a jeho kábel uchovávajte na mieste mimo dosahu detí mladších ako 8 rokov.

Zariadenie je určené iba na domáce, neprofesionálne použitie.

Zástrčku nevsúvajte do elektrickej zásuvky mokrými rukami.
Nevytahujte zástrčku zo zásuvky tahaním za napájací kábel.
Zariadenie nezapínajte bez naloženej prednej a zadnej clony.

Zariadenie je možné zapnút až po jeho úplnej montáži. Čiastočne zmontované a spustené zariadenie, nie je zárukou bezpečného a správneho fungovania.

IVAROVANIE! Nedovolte, aby sa deti hrali s fóliami. Hrozí nebezpe čenstvo zadusenia!

Kvôli bezpečnosti detí, nenechávajte časti balenia/obalu (plastové obaly, kartóny polystyrén a pod.) volne dostupné.

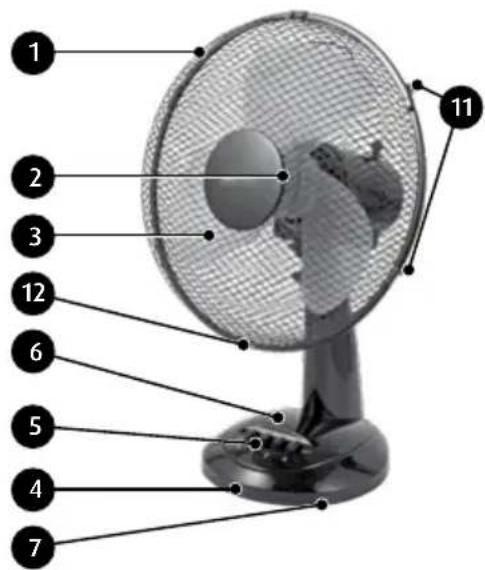

OPIS ZARIADENIA

MODEL MWP-16

1. Predný mriežkový kryt vrtule
2. Ochranná matica vrtule
3. Vrtul'a
4. Základňa
5. Vypínač a prepínače rýchlosti
6. Plášť tlačidiel na prepínanie rýchlosti
7. Protišmykové nožičky

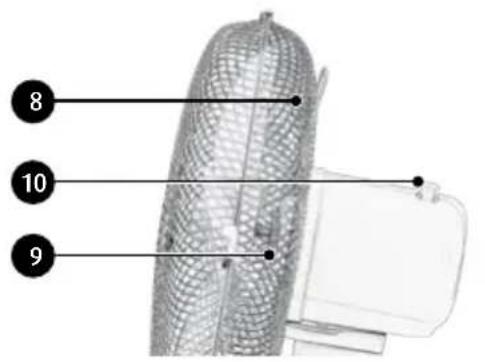

8. Zadný mriežkový kryt vrtule
9. Ochranná matica
10. Tlačidlo práce otáčok
11. Upevňujúce háčiky
12. Otvory na upevňovaciu skrutku

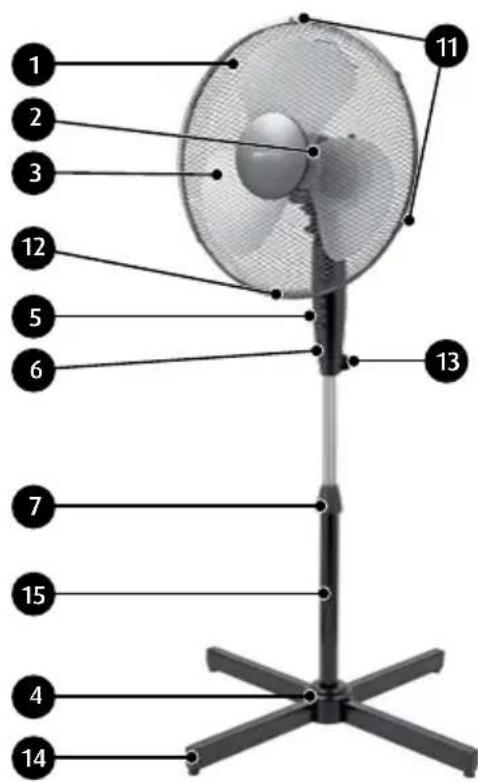

1. Predný mriežkový kryt vrtule
2. Ochranná matica vrtule
3. Vrtul'a
4. Plášť základne
5. Vypínače a tlačidlá na prepínanie rýchlosti otáčok
6. Plášť tlačidiel na prepínanie rýchlosti
7. Matica pre nastavenie výšky hlavice
8. Zadný mriežkový kryt vrtule
9. Ochranná matica
10. Tlačidlo práce otáčok
11. Upevňujúce háčiky
12. Otvory na upevňovaciu skrutku
13. Otočná poistka
14. Ramená základne
15. Sedlo ventilátora

PRÍPRAVA ZARIADENIA NA PRÁCU

1. Odstráňte všetky ochranné fólie z komponentov ventilátora.
2. Odmontujte ochrannú maticu zadného mriežkového krytu vrtule ⑨, ktorá sa nachádza na kolíku motora.
3. Naložte zadný mriežkový kryt vrtule ⑧ úchytom smerom hore na kolík motora a ochrannú maticu utiahnite ⑨, pričom sa presvedčte, že tieto časti sú nainštalované správne.
4. Následne nainštalujte presne vrtuľu ③ na kolík motora a utiahnite ochrannú maticu vrtu- le ② v protismere hodinových ručičiek.
5. Naložte predný mriežkový kryt vrtule ① pripevnením háčika s prehlbením k zadnému mriežkovému krytu vrtule ⑧ v jej najvyššom mieste. Dajte pozor na to, aby otvory upevňovacej skrutky v prednom a zadnom mriežkovom kryte vrtule ⑫ boli postavené proti sebe.
6. Zatvorte upevňujúce háčiky ⑪.
7. Pripevnite k sebe mriežkové krty vrtule pomocou upevňovacej skrutky a matice.

MONTÁŽ ZÁKLADNE V MODELI MWP-16

1. Umiestnite kryt tlačidiel pre výber⑥ rýchlosti v základni ④.
2. Dotiahnite obe časti zdola štyrmi skrutkami, ktoré sú súčastou ventilátora.

MONTÁŽ ZÁKLADNE V MODELI MWP-17

1. Naložte kolmo ramená základne ⑭.
2. Umiestnite hlavné sedlo ⑮ na skríženej základni tak, aby montážne otvory sadli na otvory v základni.

3. Upevnite dôkladne 4 upevňujúce skrutky.

4. Otočte poistku na reguláciu výšky hlavice ⑦ a naložte na sedlo ⑮ plášť základne ④ výrezmi smerom dole.

5. Vysuňte maximálne vnútorný prvok sedla ⑮ a dôkladne utiahnite maticu regulácie ⑦.
6. Umiestnite hlavicu ventilátora na vnútornom prvku sedla ⑮.
7. Utiahnite dôkladne skrutku ⑬, ktorá sa nachádza na kryte tlačidiel ⑥.

POUŽITIE VENTILÁTOROV:

1. Zariadenie zapojte do siete.
2. Nastavte požadovanú rýchlost otáčok, ktorú regulujú tlačidlá: „0“ – vypnutý, „1“ -rýchlost I, „2“ – rýchlost II, „3“ – rýchlost III.
3. Aby ste zaktívnili prácu otáčok ventilátora, stlačte tlačidlo práce otáčok ⑩, ktoré sa nachádza na kryte motora.
4. Ak chcete zmenit' uhol naklonenia vrtule, a zároveň uhol prúdenia vzduchu, stačí otvorit' hlavicu ventilátora a druhou rukou pridržiavať kryt tlačidiel, aby ventilátor nespadol.
5. V modeli MWP-17 výška nastavenia hlavice ventilátora sa môže regulovať pomocou uvoľnenia matice na reguláciu výšky hlavice ⑦, správne nastavenie polohy hlavice a utiahnutie matice.

ČISTENIE A ÚDRŽBA

1. Pred čistením najskôr odpojte zariadenie z elektrickej siete.
2. Kryt motora, kryty spínačov, stojan a priečnik stolového ventilátora sa dajú čistiť vlhkou handričkou a trochou čistiaceho prostriedku.
3. Kryt z mriežky je možné niekedy vyčistiť kefkou, za účelom odstránenia prachu, ktorý sa usádza v otvoroch mriežky.
4. Po odmontovaní vrtule, vrtuľu môžete taktiež vyčistiť vlhkou handričkou s čistiacim prípravkom.

Informačný list výrobku

MPM AGD S.A.

MODEL: MWP-16 (MWP-17)

Maximálny prietok ventilátora F 30,35 (47,95) m			^3 /min
Výkon ventilátora P 31,20 (39,10) W
Prevádzková hodnota	SV	0,97 (1,23)	( m^3 /min)/W
Príkon v pohotovostnom režime P	SB	0	W
Úroveň hluku ventilátora	L_WM	50,5 (50,9)	dB(A)
Maximálna rýchlost'vzduchu	c	2,351 (2,738)	m/s
Sezónna spotreba elektrickej energie	Q	9,984 (12,512)	kWh/a
Norma na meranie prevádzkovejhodnoty	EN 50564:2011EN 60704-1:2010 + A.11:20122012,EN 60704-2-7:1998IEC60879:2019
Dodatočné informácie	MPM AGD S.A.ul. Brzozowa 3Milanówek 05-822, Polskotel. [phone]BDO: 000027599

TECHNICKÉ PARAMETRE

Technické parametre sú uvedené na výrobnom štítku výrobku.

Úroveň hluku:

POZOR! Spoločnost „MPM agd S.A.“ si vyhradzuje právo zavádzat’ technické zmeny.

Označenie umiestnené na výrobku informuje, že výrobok sa po použití nesmie vyhodit' ako komunálny, netriedený odpad. Opotrebované zariadenie môže mat' negativny vplyv na životné prostredie a l'udské zdravie vzhľadom na potenciálny obsah nebezpečných látok, zmesí a komponentov. Miešanie odpadov z elektrických a elektronických zariadení s inými odpadmi, ako aj neprofesionálne vykonaná demontáž, môže viest'k úniku nebezpečných látok škodlivých pre l'udské zdravie a životné prostredie. Opotrebované zariadenie odovzdajte do príslušného zberného miesta, ktoré sa zaoberá zberom opotrebovaných elektrických a elektronických zariadení. Bližšie informácie o mieste a spôsobe bezpečného odstraňovania elektrických a elektronických odpadov vám poskytne miestna samospráva, maloobchodné predajné miesta, zberné miesta alebo príslušná pobočka úradu pre ochranu životného prostredia.

Želáme vám veľa spokojnosti pri používaní nášho výrobku a pozývame vás, spoznat našu dálšiu ponuku MPM)
