MWP-16 - Wentylator MPM - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator stołowy
Model	MWP-16
Marka	MPM
Zasilanie	220-240 V ~ 50 Hz (typowe, sprawdź tabliczkę znamionową)
Pobór mocy	31.2 W
Pobór mocy w trybie czuwania	0 W
Maksymalny przepływ powietrza	30.35 m³/min
Poziom mocy akustycznej	50.5 dB(A)
Maksymalna prędkość powietrza	2.351 m/s
Wartość usługi	0.97 (m³/min)/W
Sezonowe zużycie energii elektrycznej	9.984 kWh/a
Liczba ustawień prędkości	3 (I, II, III) plus Wyłączony (0)
Oscylacja	Tak, za pomocą przycisku na obudowie silnika
Regulowane pochylenie	Tak, ręczne pochylenie głowicy wentylatora
Długość przewodu zasilającego	1.50 m
Funkcje bezpieczeństwa	Przednie i tylne osłony siatkowe, ochrona przed przegrzaniem nieokreślona
Czyszczenie i konserwacja	Odłączyć przed czyszczeniem; przetrzeć obudowę silnika, elementy sterujące, podstawę wilgotną szmatką; czyścić osłony siatkowe szczotką; zdjąć śmigło do czyszczenia
Użytkowanie	Tylko do użytku domowego w pomieszczeniach; nie do użytku na zewnątrz lub w pomieszczeniach o wysokiej wilgotności
Wymagany montaż	Tak, przymocuj tylną osłonę, śmigło, przednią osłonę i zmontuj podstawę

Często zadawane pytania - MWP-16 MPM

Jak zamontować wentylator MWP-16?

Najpierw usuń folie ochronne. Przykręć nakrętkę zabezpieczającą tylnej osłony na kołek silnika, zamontuj tylną osłonę uchwytem skierowanym do góry i dokręć nakrętkę. Zamontuj śmigło na kołku silnika i dokręć nakrętkę śmigła przeciwnie do ruchu wskazówek zegara. Przymocuj przednią osłonę, zaczepiając ją o tylną osłonę, wyrównaj otwory mocujące, zablokuj zaczepy i dokręć śrubę i nakrętkę mocującą. Na koniec umieść pokrywę regulatora prędkości na podstawie i zabezpiecz od spodu czterema śrubami.

Ile ustawień prędkości ma MWP-16?

Wentylator ma 3 ustawienia prędkości plus pozycję wyłączenia. Pozycje pokrętła sterowania to: '0' - wyłączenie, '1' - niska prędkość, '2' - średnia prędkość, '3' - wysoka prędkość.

Jak aktywować funkcję oscylacji?

Naciśnij przycisk oscylacji znajdujący się na obudowie silnika, aby rozpocząć automatyczny ruch na boki. Naciśnij ponownie, aby zatrzymać oscylację.

Czy mogę używać wentylatora w łazience lub w pobliżu okna?

Nie. Nie umieszczaj wentylatora w pobliżu otwartych okien ani w miejscach o wysokiej wilgotności, takich jak łazienki, ponieważ krople deszczu lub wilgoć mogą spowodować zwarcie i porażenie prądem. Wentylator jest przeznaczony wyłącznie do użytku domowego w pomieszczeniach.

Jak czyścić wentylator?

Zawsze odłączaj wentylator przed czyszczeniem. Obudowę silnika, pokrywę elementów sterujących i podstawę można przetrzeć wilgotną szmatką i łagodnym detergentem. Osłony siatkowe można szczotkować w celu usunięcia kurzu. W celu dokładnego czyszczenia zdejmij śmigło i przetrzyj je wilgotną szmatką i detergentem.

Jaki jest poziom hałasu MWP-16?

Poziom mocy akustycznej MWP-16 wynosi 50,5 dB(A). Jest mierzony zgodnie z normami EN 60704-1 i EN 60704-2-7.

Jakie jest zużycie energii i przepływ powietrza?

Wentylator pobiera 31,2 W mocy i zapewnia maksymalny przepływ powietrza 30,35 m³/min. Wartość usługi wynosi 0,97 (m³/min)/W, a sezonowe zużycie energii elektrycznej wynosi 9,984 kWh/a.

Czy wentylator jest bezpieczny w użyciu w pobliżu dzieci?

Dzieci poniżej 8 roku życia powinny być nadzorowane. Wentylator nie może być używany bez prawidłowo zamontowanych przednich i tylnych osłon. Urządzenie i przewód należy przechowywać poza zasięgiem dzieci poniżej 8 roku życia. Materiały opakowaniowe, takie jak plastikowe torby, należy trzymać z dala, aby uniknąć uduszenia.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj wentylatora, jeśli przewód lub wtyczka są uszkodzone. Zwróć urządzenie do autoryzowanego centrum serwisowego w celu naprawy. Nie próbuj naprawiać go samodzielnie.

Czy mogę regulować kąt przepływu powietrza?

Tak, możesz przechylać głowicę wentylatora w górę lub w dół, aby zmienić kierunek strumienia powietrza. Podczas przechylania trzymaj pokrywę elementów sterujących drugą ręką, aby zapobiec przewróceniu się wentylatora.

INSTRUKCJA OBSŁUGI MWP-16 MPM

Przed użyciem przeczytaj dokładnie instrukcję obsługi.
Zachowaj szczególnie ostrożność, gdy w pobliżu urządzenia znajdują się dzieci.
Nie wieszaj przewodu na ostrych krawędziach i nie pozwól, aby stykał się z go- racymi powierzchniami.
Zawsze wyjmuj wtyczkę z gniazda sieciowego, gdy nie używasz urządzenia lub przed rozpoczęciem czyszczenia.
Nie używaj uszkodzonego urządzenia, również wtedy gdy uszkodzony jest przewód sieciowy lub wtyczka – w takim wypadku oddaj urządzenie do naprawy w autoryzowanym punkcie serwisowym.
Dżycie akcesoriów nie polecanych przez producenta może spowodować uszkodzenie urządzenia lub obrażenia ciała.
Nie zanurzaj urządzenia, przewodu i wtyczki w wodzie lub w innych płynach przewód sieciowy i wtyczka muszą być zawsze suche.
Nie zostawiaj urządzenia bez nadzoru podczas pracy.
Pamiętaj, aby zawsze przed wyjęcie wtyczki z gniazdka sieciowego wyłączyć najpierw urządzenie.
Nie stawiaj urządzenia w pobliżu źródeł ciepła.

- Nie wykorzystuj urządzenia do innych celów niż zostało przeznaczone.

Nie używaj wentylatorów na wolnym powietrzu.

W żadnym wypadku nie wkładaj palców i jakichkolwiek przedmiotów przez kratkę obudowy śmigła podczas pracy urządzenia.

Przed przestawieniem urządzenia w inne miejsce należy odłączyć je od źródła prądu.

Nie zakrywaj przedniej i tylnej obudowy siatkowej śmigła!

- Nie stawiaj wentylatorów w pobliżu otwartych okien – krople deszczu mogą spowodować spięcie instalacji elektrycznej i porażenie prądem! Wskazane jest nie ustawiać wentylatorów w pomieszczeniach o wysokim stopniu wilgotności, np. w łazienkach.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenie były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Przechowuj urządzenie i jego przewód w miejscu niedostępnym dla dzieci poniżej 8 lat.

Należy zwracać uwagę na dzieci aby nie bawiły się sprzętem.
Urządzenie przeznaczone jest tylko do użytku domowego.
Nie podłączaj wtyczki do gniazdka sieci mokrymi rękami.
Nie wyciągaj wtyczki z gniazdka sieci pociągając za przewód.

• Nie włączać urządzenia bez założonych osłon przedniej i tylnej.
  Urządzenie można włączyć dopiero po całkowitym jego montażu. Częściowo zmontowane i uruchomione urządzenie nie zapewnia bezpiecznego i prawi dłowego działania.

DOSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

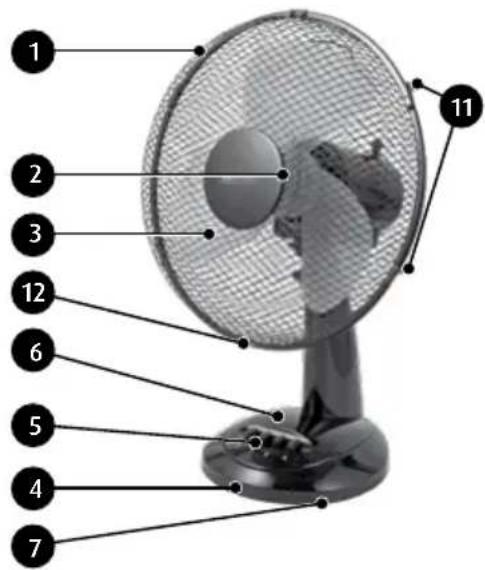

OPIS URZĄDZENIA

MODEL MWP-16

1. Przednia obudowa siatkowa śmigła
2. Nakrętka ochronna śmigła
3. Śmigło
4. Podstawa
5. Wyłącznik oraz przełączniki prędkości
6. Obudowa przełączników prędkości
7. Antypoślizgowe nóżki

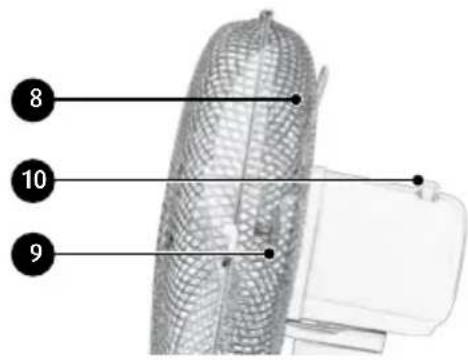

8. Tylna obudowa siatkowa śmigła
9. Nakrętka ochronna
10. Przycisk pracy obrotowej
11. Haczyki mocujące
12. Otwory do śruby mocującej

MODEL MWP-17

1. Przednia obudowa siatkowa śmigła
2. Nakrętka ochronna śmigła
3. Śmigło
4. Osłona podstawy
5. Wyłącznik oraz przełączniki prędkości obrotów
6. Obudowa przełączników prędkości
7. Nakrętka regulacji wysokości głowicy
8. Tylna obudowa siatkowa śmigła
9. Nakrętka ochronna
10. Przycisk pracy obrotowej
11. Haczyki mocujące
12. Otwory do śruby mocującej
13. Pokrętło blokady
14. Ramiona podstawy
15. Sztyca wentylatora

PRZYGOTOWANIE URZĄDZENIA DO PRACY

UWAGA! Wentylatory muszą stać na stabilnych, płaskich i suchych powierzchniach!

1. Usuń wszystkie folie ochronne z elementów wentylatora.
2. Odkręć nakrętkę ochronną tylnej obudowy siatkowej śmigła ⑨, znajdująca się na bolcu silnika.
3. Założ tylną obudowę siatkową śmigła ⑧ uchwytem do góry na bolec silnika i zakręć nakrętkę ochronną ⑨, upewniając się czy elementy te są dokładnie zainstalowane.

1. Następnie zainstaluj dokładnie śmigło ③ na bolcu silnika i zakręć nakrętkę ochronną śmigła ② w kierunku przeciwnym do ruchu wskazówek zegara.
2. Założ przednią obudowę siatkową śmigła ① przyczepiając haczyk z wpustem do tylnej obudowy siatkowej śmigła ⑧ w jej najwyższym miejscu. Zwróć uwagę na to, aby otwory do śruby mocującej w przedniej i tylnej obudowie siatkowej śmigła ⑫ były ustawione na przeciw siebie.
3. Zamknij haczyki mocujące ⑪.
4. Skręć ze sobą obudowy siatkowe śmigła przy użyciu śruby mocującej i nakrętki.

MONTAŻ PODSTAWY W MODELU MWP-16

1. Umieść obudowę przełączników ⑥ prędkości w podstawie ④.
2. Dokręć obie części od spodu czterema śrubami, będącymi w wyposażeniu wentylatora.

MONTAŻ PODSTAWY W MODELU MWP-17

1. Załóż prostopadle ramiona podstawy ⑭.
2. Umieść sztycę główną ⑮ na skrzyżowanej podstawie tak, aby otwory montażowe trafiły na otwory w podstawie.
3. Przykręć dokładnie 4 śruby mocujące.
4. Odkręć nakrętkę regulacji wysokości głowicy ⑦ i nałów na sztycę ⑮ osłone podstawy ④ wycięciami do dołu.
5. Wysuń maksymalnie wewnętrzny element sztycy ⑮ i zakręć dokładnie nakrętkę regulacji ⑦.
6. Umieść głowicę wentylatora na wewnętrznym elemencie sztycy ⑮.
7. Dokreć dokładnie śrubę ⑬, znajdująca się na obudowie przełączników ⑥.

UWAGA! Przed włączeniem upewnij się, czy wentylator stoi na płaskiej, stabilnej i suchej powierzchni!

1. Podłącz urządzenie do źródła prądu.
2. Ustaw żądaną prędkość obrotów, którą regulują przełączniki: „0” – wyłączony, „1” -prędkość I, „2” – prędkość II, „3” – prędkość III.
3. W celu uaktywnienia obrotową pracy wentylatora należy nacisnąć przycisk pracy obroto-wej ⑩, znajdujący się na obudowie silnika.
4. Aby zmienić kąt nachylenia śmigła, a tym samym kąt strumienia powietrza, wystarczy odchylić głowicę wentylatora, przytrzymując jednocześnie drugą ręką obudowę włączników, aby wentylator nie przewrócił się.
5. W modelu MWP-17 wysokość ustawienia głowicy wentylatora może być regulowana poprzez poluzowanie nakrętki regulacji wysokości głowicy ⑦, odpowiednie ustawienie położenia głowicy i zakręcenie nakrętki.

CZYSZCZENIE I KONSERWACJA

1. Przed rozpoczęciem czyszczenia należy najpierw odłączyć urządzenie od źródła prądu.
2. Obudowę silnika, obudowę przełączników, stojak i krzyżak wentylatora stojącego, podstawę wentylatora biurkowego można czyścić wilgotną ściereczką z dodatkiem niewielkiej ilość detergentu.
3. Obudowy siatkowe można okresowo przetrzeć szczotką w celu usunięcia kurzu znajdującego się w otworkach.
4. Po odkręceniu śmigła można je również przetrzeć wilgotną ściereczką z dodatkiem detergentu.

Karta produktu

MPM AGD S.A.

MODEL: MWP-16 (MWP-17)

Opis Symbol Wartość Jednostka

Maksymalne natężenie przepływu wentylatora	F 30,35 (47,95) m		^3 /min
Moc wentylatora P 31,20 (39,10) W
Wartość eksploatacyjna	SV	0,97 (1,23)	( m^3 /min)/W
Pobór mocy w trybie czuwania	P_SB	0	W
Poziom mocy akustycznej wentylatora	L_WA	50,5 (50,9)	dB(A)
Maksymalna prędkość powietrza	c	2,351 (2,738)	m/s
Sezonowe zużycie energii elektrycznej	Q	9,984 (12,512)	kWh/a
Norma dla pomiaru wartości eksploatacyjnej	EN 50564:2011, EN 60704-1:2010 + A11: 2012, EN 60704-2-7:1998 IEC60879:2019

Dodatkowych informacji udzielają MPM AGD S.A.

ul. Brzozowa 3

Milanówek 05-822, Polska

tel. [phone]

BDO: 000027599

Parametry techniczne podane są na tabliczce znamionowej produktu.

Poziom hałasu:

Długość przewodu sieciowego:

• model MWP-16: 1,50 m
• model MWP-17: 1,60 m

UWAGA! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych!

AKCESORA

I CZĘŚCI ZAMIENNE KUPISZ NA

mpmstrefa.pl

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Polska

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu. W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej, lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)
