MWP-16 - Ventilátor MPM - Bezplatný návod k obsluze

Typ výrobku	Stolní ventilátor
Model	MWP-16
Značka	MPM
Napájení	220-240 V ~ 50 Hz (typické, zkontrolujte štítek)
Příkon	31,2 W
Příkon v pohotovostním režimu	0 W
Maximální průtok vzduchu	30,35 m³/min
Hladina akustického výkonu	50,5 dB(A)
Maximální rychlost vzduchu	2,351 m/s
Servisní hodnota	0,97 (m³/min)/W
Sezónní spotřeba elektřiny	9,984 kWh/a
Počet rychlostních stupňů	3 (I, II, III) plus vypnuto (0)
Oscilace	Ano, tlačítkem na krytu motoru
Nastavitelný sklon	Ano, ruční naklápění hlavy ventilátoru
Délka napájecího kabelu	1,50 m
Bezpečnostní prvky	Přední a zadní mřížka, ochrana proti přehřátí není specifikována
Čištění a údržba	Odpojte před čištěním; otřete kryt motoru, ovládání a základnu vlhkým hadříkem; vyčistěte mřížky kartáčem; pro čištění sejměte vrtuli
Použití	Pouze pro vnitřní domácí použití; není určeno pro venkovní použití nebo prostory s vysokou vlhkostí
Vyžaduje montáž	Ano, nasaďte zadní mřížku, vrtuli, přední mřížku a sestavte základnu

Často kladené otázky - MWP-16 MPM

Jak sestavit ventilátor MWP-16?

Nejprve odstraňte ochranné fólie. Našroubujte ochrannou matici zadní mřížky na čep motoru, nasaďte zadní mřížku rukojetí nahoru a utáhněte matici. Nasaďte vrtuli na čep motoru a utáhněte matici vrtule proti směru hodinových ručiček. Přední mřížku připevněte zavěšením na zadní mřížku, vyrovnejte upevňovací otvory, zajistěte háčky a utáhněte upevňovací šroub a matici. Nakonec položte kryt ovládání rychlosti na základnu a zajistěte jej zespodu čtyřmi šrouby.

Kolik rychlostních stupňů má MWP-16?

Ventilátor má 3 rychlostní stupně plus polohu vypnuto. Polohy ovládacího knoflíku jsou: '0' pro vypnuto, '1' pro nízkou rychlost, '2' pro střední rychlost a '3' pro vysokou rychlost.

Jak aktivovat funkci oscilace?

Stiskněte tlačítko oscilace umístěné na krytu motoru pro spuštění automatického pohybu ze strany na stranu. Opětovným stisknutím oscilaci zastavíte.

Mohu použít ventilátor v koupelně nebo u okna?

Ne. Ventilátor neumisťujte do blízkosti otevřených oken nebo do prostor s vysokou vlhkostí, jako jsou koupelny, protože kapky deště nebo vlhkost mohou způsobit zkrat a úraz elektrickým proudem. Ventilátor je určen pouze pro vnitřní domácí použití.

Jak čistit ventilátor?

Před čištěním vždy odpojte ventilátor od sítě. Kryt motoru, ovládání a základnu lze otřít vlhkým hadříkem a mírným čisticím prostředkem. Mřížky lze vykartáčovat k odstranění prachu. Pro důkladné čištění sejměte vrtuli a otřete ji vlhkým hadříkem a čisticím prostředkem.

Jaká je hlučnost ventilátoru MWP-16?

Hladina akustického výkonu MWP-16 je 50,5 dB(A). Tato hodnota je měřena podle norem EN 60704-1 a EN 60704-2-7.

Jaký je příkon a průtok vzduchu?

Ventilátor má příkon 31,2 W a poskytuje maximální průtok vzduchu 30,35 m³/min. Servisní hodnota je 0,97 (m³/min)/W a sezónní spotřeba elektřiny je 9,984 kWh/a.

Je ventilátor bezpečný pro použití v blízkosti dětí?

Děti mladší 8 let by měly být pod dozorem. Ventilátor nesmí být používán bez řádně nainstalované přední a zadní mřížky. Udržujte spotřebič a kabel mimo dosah dětí mladších 8 let. Obalové materiály, jako jsou plastové sáčky, uchovávejte mimo dosah, aby nedošlo k udušení.

Co mám dělat, pokud je napájecí kabel poškozen?

Nepoužívejte ventilátor, pokud je poškozen kabel nebo zástrčka. Spotřebič vraťte do autorizovaného servisního střediska k opravě. Nepokoušejte se o opravu sami.

Mohu nastavit úhel proudu vzduchu?

Ano, můžete hlavu ventilátoru naklonit nahoru nebo dolů a změnit tak směr proudu vzduchu. Při naklápění držte druhou rukou kryt ovládání, aby nedošlo k převržení ventilátoru.

NÁVOD K OBSLUZE MWP-16 MPM

Před použitím si pozorně přečtěte následující návod k obsluze.
Obzvláště opatrně postupujte v případě, že se v blízkosti vyskytují děti.
Elektrický kabel nevěšejte přes ostré hrany a nedovolte, aby se dostal do kontaktu s horkými povrchy.
Destliže zařízení nepoužíváte nebo se chystáte jej čistit, vždy vyjměte zástrčku z elektrické zásuvky.
Zařízení nepoužívejte ani v případě, kdy došlo k poškození napájecího kabelu nebo zástrčky - v takovém případě předejte zařízení do autorizovaného servisu k opravě.
Používání příslušenství, které nebylo doporučeno výrobcem, může způsobit poškození zařízení nebo zranění.
Zařízení, napájecí kabel ani zástrčku neponořujte do vody či jiných kapalin - napájecí kabel i zástrčka musí být vždy suché.
Zapnuté zařízení neponechávejte bez dozoru.
Pamatujte na to, že před odpojením zařízení z elektrické zásuvky je nutné zařízení nejprve vypnout.
Neumistujte ventilátor do blízkosti tepelných zdrojů.
Zařízení nepoužívejte k jiným účelům, než k jakým bylo určeno.
Ventilátor nepoužívejte venku (ve venkovním prostředí).
V žádném případě nestrkejte prsty ani žádné jiné předměty do krycí mřížky ventilátoru, pokud je zapnutý.

Před přemístěním ventilátoru na jiné místo je nutné jej odpojit ze zásuvky.

Přední ani zadní část krycí mřížky nezakrývejte!
Ventilátor neumistujte do blízkosti otevřeného okna - dešťové kapky mohou způsobit elektrický zkrat a zasažení elektrickým proudem! Nedoporučujeme umistovat ventilátor do místnosti s vysokou vlhkostí, např. do koupelny.
Toto zařízení mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými či duševními schopnostmi i osoby bez zkušeností a znalosti zařízení, bude-li nad nimi zajištěn dohled nebo budou poučeny v oblasti bezpečného používání zařízení tak, aby riziko s tímto spojené bylo pro tyto osoby srozumitelné. Děti bez dozoru nesmějí zařízení čistit ani provádět jeho údržbu.

Zařízení i jeho napájecí kabel uchovávejte na místě, které je pro děti do 8 let nedostupné.

Dávejte pozor na to, aby si děti se zařízením nehrály.
Zařízení je určeno výhradně k domácímu použití.

Zástrčku nezapojujte do zásuvky mokrýma rukama.
Zástrčku nevytahujte z elektrické zásuvky taháním za kabel.

Zařízení nezapínejte bez nasazeného předního a zadního ochranného krytu.

Zařízení je možné spustit teprve po jeho kompletním smontování. Pouze částěčně sestavený a spuštěný ventilátor negarantuje bezpečný a správný provoz.

VAROVÁNÍ! Nedovolte, aby si děti hrály s fólií. Nebezpečí udušení!

S ohledem na zajištění bezpečnosti dětí, prosíme, neponechávejte volně ležet součásti balení výrobku (plastové sáčky, krabice, polystyren apod.).

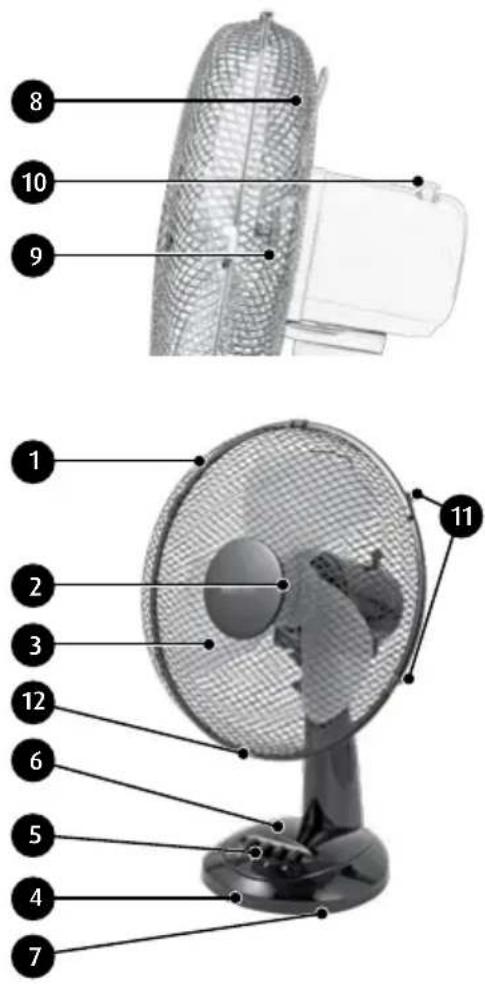

POPIS ZAŘÍZENÍ:

Model MWP-16

1. Přední ochranná mřížka
2. Ochranná matice vrtule
3. Vrtule
4. Podstavec
5. Vypínač a přepínače rychlosti
6. Kryt přepínačů rychlosti
7. Protiskluzové nožky
8. Zadní ochranná mřížka
9. Ochranná matice
10. Tlačítko rotace
11. Upevňovací háčky.
12. Otvory pro upevňovací šroub

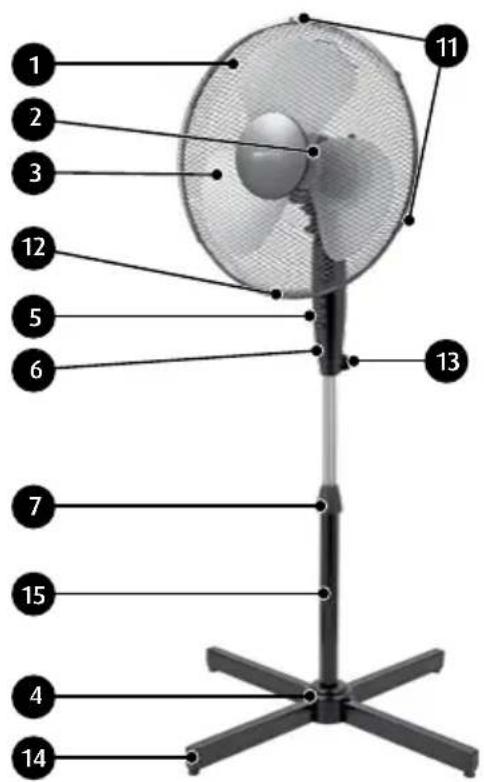

1. Přední ochranná mřížka
2. Ochranná matice vrtule
3. Vrtule
4. Kryt podstavce
5. Vypínač a přepínače rychlosti otáček
6. Kryt přepínačů rychlosti
7. Matice pro nastavování výšky ventilátoru
8. Zadní ochranná mřížka
9. Ochranná matice
10. Tlačítko rotace
11. Upevňovací háčky.
12. Otvory pro upevňovací šroub
13. Zajišťovací matice
14. Ramena podstavce
15. Tyč ventilátoru

PŘÍPRAVA ZAŘÍZENÍ K PROVOZU

POZOR! Ventilátory musí stát na stabilní, rovné a suché ploše!

1. Odstraňte z ventilátoru všechny ochranné folie.
2. Odšroubujte ochrannou matici ze zadní ochranné mřížky vrtule ⑨, která se nachází na hřídeli motoru.
3. Zadní ochrannou mřížku vrtule ⑧ nasad'te úchytem nasměrovaným nahoru na hřídel motoru a zašroubujte ochrannou matici ⑨. Ujistěte se, že jsou tyto části správně namontovány.
4. Poté správně nasad'te vrtuli ③ na hřídel motoru a zašroubujte ochrannou matici vrtule ② proti směru hodinových ručiček.
5. Nasadte přední ochrannou mřížku ventilátoru ① tím, že háček s drážkou vložíte do zadní ochranné mřížky vrtule ⑧ v jejím nejvyšším bodě. Věnujte pozornost tomu, aby se otvory pro upevňovací šroub v předním i zadním krytu ventilátoru (mřížce) ⑫ nacházely naproti sobě.
6. Uzavřete upevňovací háčky ⑪.
7. Ochranné mřížky ventilátoru sešroubujte pomocí upevňovacího šroubu a matice.

MONTÁŽ PODSTAVCE MODELU MWP-16

1. Kryt přepínačů ⑥ rychlosti vložte do podstavce ④.
2. Obě části k sobě upevněte ze spodní strany čtyřmi šrouby, které jsou součástí balení.

MONTÁŽ PODSTAVCE MODELU MWP-17

1. Nasadte kolmá ramena podstavce ⑭.
2. Hlavní tyč ⑮ umístěte do křížového podstavce tak, aby montážní otvory lícovaly s otvory v podstavci.

3. Důkladně spojte pomocí 4 upevňovacích šroubů.

4. Povolte matici pro nastavení výšky hlavy ventilátoru ⑦ a na tyč ⑮ nasad'te kryt podstavce ④ s výřezy nasměrovanými dolů.

5. Vnitřní část tyče ⑮ vysuňte do krajní polohy a důkladně utáhněte regulační matici ⑦.
6. Hlavu ventilátoru nasad'te na vnitřní část tyče ⑮.
7. Důkladně utáhněte šroub ⑬, který se nachází v krytu přepínačů ⑥.

POUŽITÍ VENTILÁTORŮ

POZOR! Před zapnutím se ujistěte, že je ventilátor umístěn na rovném, stabilním a suchém povrchu!

1. Přístroj připojte do elektrické zásuvky.
2. Nastavte požadovanou rychlost otáček, které regulují přepínače: „0“ - vypnuto, „1“ - rychlost 1, „2“ - rychlost 2, „3“ - rychlost 3
3. Pro spuštění otáčivého provozu ventilátoru stiskněte tlačítko rotace ⑩, která se nachází na krytu motoru.
4. Pro změnu nastavení sklonu vrtule a tím také úhlu proudění vzduchu, postačí naklonit hlavu ventilátoru, přičemž druhou rukou držte kryt vypínačů, aby se ventilátor nepřevrátil.
5. U modelu MWP-17 je možné výšku hlavy ventilátoru nastavit uvolněním matice pro regulaci výšky hlavy ⑦, nastavením požadované výšky a opětovným dotažením matice.

ČIŠTĚNÍ A ÚDRŽBA

1. Před čištěním je nutné nejprve odpojit zařízení od elektrického napájení!
2. Kryt motoru, kryty přepínačů, stojan a křížový podstavec stojanového ventilátoru, podstavec stolního ventilátoru můžete čistit vlhkým hadříkem s příměsí malého množství mycího prostředku.
3. Ochranné mřížky můžete občas očistit štětečkem, čímž z nich odstraníte prach usazený v otvorech.
4. Po odšroubování vrtule jí můžete rovněž očistit vlhkým hadříkem s příměsí mycího prostředku.

Produktový list

MPM AGD S.A.

MODEL: MWP-16 (MWP-17)

Popis Symbol Hodnota Jednotka

Maximální intenzita průtoku vzduchu F 30,35 (47,95) m			^3 /min
Výkon ventilátoru P 31,20 (39,10) W
Provozní hodnota	SV	0,97 (1,23)	( m^3 /min)/W
Příkon v pohotovostním stavu P	SB	0	W
Hladina hluku ventilátoru	L_WA	50,5 (50,9)	dB(A)
Maximální rychlost vzduchu	c	2,351 (2,738)	m/s
Sezónní spotřeba elektrické energie	Q	9,984 (12,512)	kWh/a
Norma pro měření provozní hodnoty	EN 50564:2011,EN 60704-1:2010 + A.11: 2012,EN 60704-2-7:1998IEC60879:2019
Doplňující informace získáte u	MPM AGD S.A.ul. Brzozowa 3Milanówek 05-822, Polskotel.: [phone]BDO: 000027599

TECHNICKÉ PARAMETRY

Technické parametry jsou uvedeny na nominálním štítku výrobku:

Emise hluku:

• Model MWP-16: L_WA=50,5 dB
• Model MWP-17: L_WA=50,9 dB

Délka napájecího kabelu:

• Model MWP-16: 1,50 m
• Model MWP-17: 1,60 m

POZOR! Firma MPM agd S.A. si vyhrazuje právo na provádění technických změn.

SPRÁVNÁ LIKVIDACE VÝROBKU (použité elektrické nebo elektronické zařízení).

Označení, které je umistováno na výrobku, znamená, že po uplynutí doby životnosti výrobku nesmí být výrobek vyhozen do běžného komunálního odpadu. Použitý spotřebič může mít negativní vliv na životní prostředí a lidské zdraví z důvodu potencionálního obsahu nebezpečných látek, směsí a součástí. Smísení elektrického odpadu s jinými odpady nebo jejich neprofesionální demontáž mohou způsobit uvolňování látek škodlivých pro lidské zdraví i životní prostředí. Použité spotřebiče je nutné předat na určeném sběrném místě zajištujícím sběr elektroodpadu. Pro podrobné informace týkající se místa sběru starých elektronických a elektrických spotřebičů je uživatel povinen kontaktovat obecní sběrné místo nebo závod na zpracovávání použitých spotřebičů.

SICHERHEITSHINWEISE

Dávajte pozor, aby sa deti so zariadením nehrali.

POZOR! Ventilátor musí stát'na stabilnom, rovnom a suchom povrchu!

POZOR! Pred zapnutím sa presvedčte, či ventilátor stojí na rovnom, stabilnom a suchom povrchu.

Opis Symbol Hodnota Jednotka

SPRÁVNE ODSTRAŇOVANIE VÝROBKU (opotrebované elektrické a elektronické zariadenia)

Pevně věříme, že s používáním našeho výrobku budete spokojeni a zveme Vás k seznámení se s širokou nabídkou produktů naší firmy. MPM
