MWP-13M - Ventilátor MPM - Bezplatný návod na obsluhu

Typ produktu	Ventilátor
Značka	MPM
Model	MWP-13M
Zdroj napájania	Sieťové napätie
Napätie	220-240V, 50/60Hz
Nastavenie rýchlosti	3 rýchlosti
Oscilácia	Áno, široký uhol
Nastavenie sklonu	Áno, manuálny sklon
Priemer ventilátora	13 palcov (33 cm)
Materiál krytu	Plast
Hmotnosť	3,5 kg
Rozmery (VxŠxH)	48 x 38 x 25 cm
Hladina hluku	Nízka (približne 50 dB pri vysokej rýchlosti)
Príkon	45W
Dĺžka kábla	1,5 m
Bezpečnostná mriežka	Áno, mriežka bezpečná pre deti
Stabilná základňa	Áno, protišmyková základňa
Údržba	Čistite vlhkou handričkou; neponárajte do vody
Obsah balenia	Ventilátor, základňa, používateľská príručka
Záruka	2 roky

Často kladené otázky - MWP-13M MPM

Ako čistiť ventilátor?

Pred čistením vždy odpojte ventilátor. Na utretie krytu a lopatiek použite mäkkú, vlhkú handričku. Nepoužívajte abrazívne čistiace prostriedky ani neponárajte ventilátor do vody.

Ako zostaviť ventilátor?

Pripevnite základňu k stojanu pomocou priložených skrutiek, potom namontujte kryt motora na stojan. Nakoniec zaistite lopatku a prednú mriežku poistným krúžkom. Utiahnite všetky skrutky.

Ako používať diaľkové ovládanie?

Vložte dve AAA batérie do diaľkového ovládača. Namierte ho na prijímač ventilátora na nastavenie rýchlosti, oscilácie a časovača. Diaľkový ovládač musí byť v dosahu (približne 5 metrov).

Osciluje ventilátor?

Áno, ventilátor ponúka osciláciu so širokým uhlom na distribúciu vzduchu do väčšej oblasti. Stlačte tlačidlo oscilácie na ventilátore alebo diaľkovom ovládači na aktiváciu.

Je ventilátor tichý?

Ventilátor je navrhnutý na tichú prevádzku. Pri nižších rýchlostiach je veľmi tichý a pri vysokej rýchlosti je hluk porovnateľný s jemným vánkom, približne 50 dB.

Aké bezpečnostné prvky má ventilátor?

Ventilátor je vybavený bezpečnostnou mriežkou na zabránenie prístupu prstov, stabilnou základňou na zabránenie prevrátenia a automatickým vypnutím v prípade prehriatia motora.

Aký typ batérií potrebuje diaľkové ovládanie?

Diaľkové ovládanie vyžaduje dve AAA alkalické batérie (nie sú súčasťou balenia). Vymeňte, keď sa dosah zníži.

Ako skladovať ventilátor, keď sa nepoužíva?

Rozložte ventilátor, očistite ho a uskladnite na chladnom a suchom mieste. Diaľkové ovládanie a skrutky uchovávajte na bezpečnom mieste, aby ste ich nestratili.

Prečo sa ventilátor netočí?

Skontrolujte napájací kábel a zásuvku. Uistite sa, že je ventilátor správne zostavený a lopatka nie je blokovaná. Ak motor hučí, ale netočí sa, môže byť zaseknutý; odpojte a ručne otočte lopatku, aby ste ju uvoľnili.

Ako nastaviť rýchlosť?

Stlačte tlačidlo rýchlosti na ovládacom paneli alebo diaľkovom ovládači na prepínanie medzi nízkou, strednou a vysokou rýchlosťou. Zvolená rýchlosť bude indikovaná LED diódou.

NÁVOD NA OBSLUHU MWP-13M MPM

Pred prvým použitím sa oboznámte s používatel'skou príručkou.
Zachovávajte mimoriadnu opatrnost, ak sa v blízkosti zariadenia nachádzajú deti.
Kábel nevešajte na ostrých hranách, a zabráňte, aby sa dotýkal horúcich povrchov.

- Ak zariadenie nepoužívate, alebo pred začatím čistenia, stále vyberte zástrčku z elektrickej zásuvky,

Nikdy nepoužívajte poškodené zariadenie, ani vtedy ak je poškodený napájací kábel alebo zástrčka. V takomto prípade odneste zariadenie na opravu do au torizovaného servisu.

Nepoužívajte príslušenstvo, ktoré výrobca nedodal a neodporúča, kedže to môže viest' k poškodeniu zariadenia alebo k úrazu či nehode.

Zariadenie, kábel a zástrčku v žiadnom prípade neponárajte do vody ani do akejkol'vek inej kvapaliny – napájací kábel a zástrčka musia byť vždy suché.

Počas používania, zariadenie nechávajte bez dozoru. Pamätajte, že pred odpojením zástrčky zo zásuvky, zariadenie musí byt vypnuté.

Zariadenie nedávajte blízko zdrojov tepla.
Zariadenie nepoužívajte na iné účely, než na aké je určené.
Zariadenie nie je určené na používanie na vol'nom priestranstve.

Počas práce zariadenia, v žiadnom prípade nedávajte prsty alebo iné predmety cez mriežku krytu vrtule.

Pred prenesením zariadenia na iné miesto, odpojte ho od elektrickej siete.

Nezakrývajte predný a zadný kryt sietovaného plášťa vrtule!
Zariadenie nenechávajte v blízkosti otvorených okien – kvapky dažďa môžu spôsobit’ skrat elektrickej energie a spôsobit’ poranenie elektrickým prúdom! Odporúčame nepoužívať ventilátory v miestnostiach s vysokou vlhkostou, napr. v kúpelňniach.

Toto zariadenie môžu používať deti vo veku viac ako 8 rokov, ako aj osoby s obmedzenými fyzickými, senzorickými a rozumovými schopnosťami, ako aj osoby, ktoré nemajú príslušné vedomosti a skúsenosti, ak budú pod neustálym dohl’adom, alebo ak boli predtým príslušne preškolené o spôsobe používania zariadenia bezpečným spôsobom, a pochopili riziko, ktoré súvisí s používaním tohto zariadenia. Deti bez dozoru dospelej osoby, nesmú zariadenie čistiť, ani vykonávať jeho údržbu.

Zariadenie a jeho kábel uchovávajte na mieste mimo dosahu detí mladších ako 8 rokov.

Zariadenie je určené iba na domáce, neprofesionálne použitie.

Zástrčku nevsúvajte do elektrickej zásuvky mokrými rukami.
Nevytahujte zástrčku zo zásuvky tahaním za napájací kábel.
Zariadenie nezapínajte bez naloženej prednej a zadnej clony.
- Ventilátor sa nesmie prikrývať ani zacláňať.

Zariadenie je možné zapnút až po jeho úplnej montáži. Čiastočne zmontované a spustené zariadenie, nie je zárukou bezpečného a správneho fungovania.

WAROVANIE! Nedovolte, aby sa deti hrali s fóliami. Hrozí nebezpe čenstvo zadusenia!

Kvôli bezpečnosti detí, nenechávajte časti balenia/obalu (plastové obaly, kartóny, polystyrén a pod.) volne dostupné.

Zariadenie musí byť pripojené k elektrickej sieti s uzemňujúcim kolíkom.

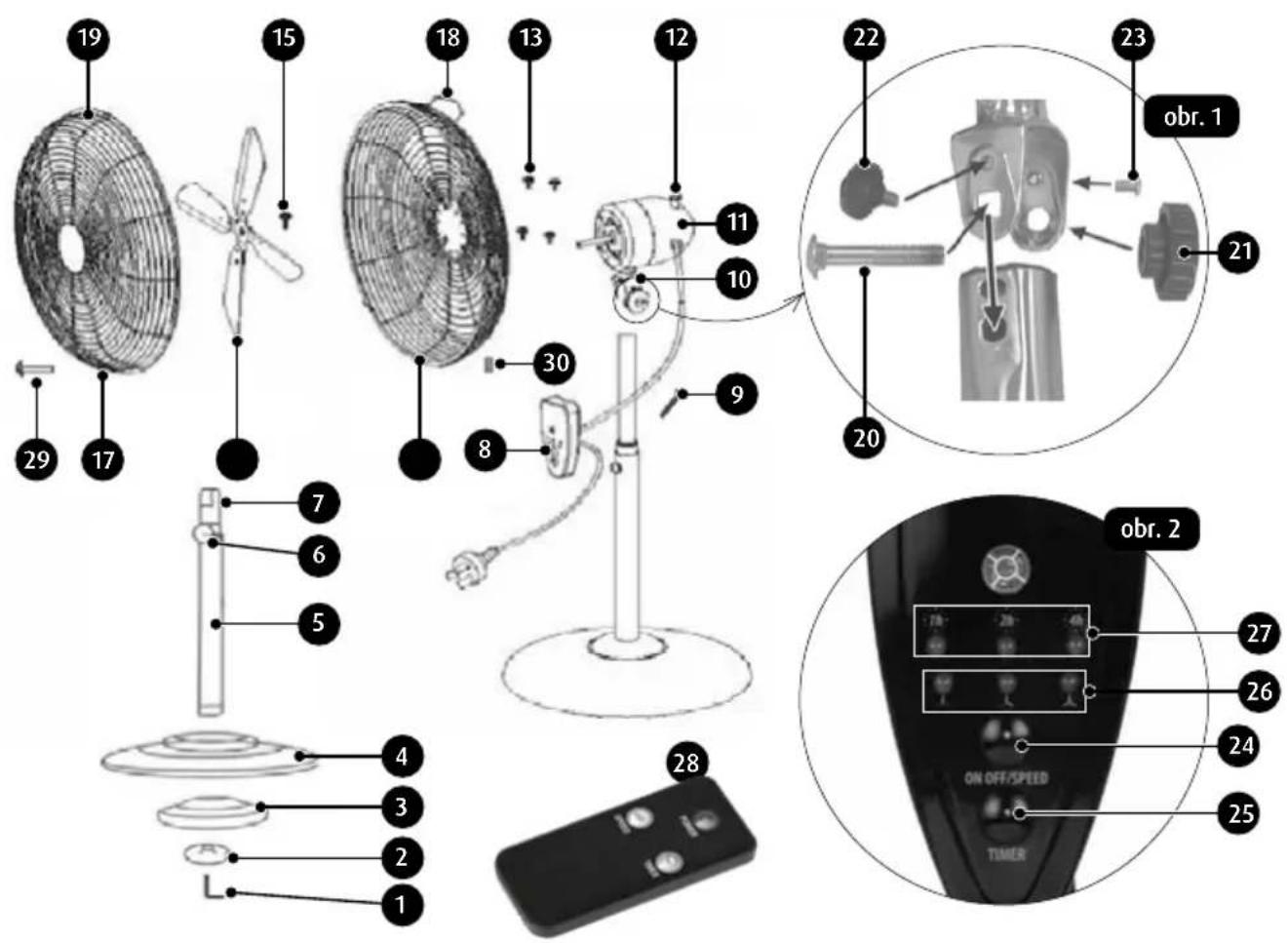

OPIS ZARIADENIA

1. Upevňovacia skrutka typu „L”
2. Okrúhla podložka
3. Závažie

4. Základňa

5. Rúra stojana

6. Otočná poistka pre nastavenie výšky
7. Teleskopická rúra stojana

8. Ovládací panel

9. Upevňovacia skrutka ovládací panel

10. Držiak
11. Motor
12. Tlačidlo oscilačnej práce
13. Skrutky upevňujúce zadný mriežkový kryt vrtule ku krytu motora (4 ks)
14. Zadný mriežkový kryt vrtule
15. Upevňovacia skrutka vrtuľu
16. Vrtul'a
17. Predný mriežkový kryt vrtule
18. Úchyt ventilátora
19. Háčik

20. Upevňovacia skrutka (zámková)

21. Ryhovaná matica zámkovej skrutky

22. Ryhovaná skrutka na zablokovanie uhla naklonenia hlavy ventilátora
23. Upevňovacia skrutka
24. Tlačidlo ON/OFF/SPEED
25. Tlačidlo nastavenia času práce: 1-7hod
26. Svetelné kontrolky rýchlosti otáčok ventilátora
27. Svetelné kontrolky času práce
28. Dialkový ovládač
29. Upevňovacia skrutka
30. Matica

PRÍPRAVA ZARIADENIA NA PRÁCU

POZOR! Ventilátor musí stát'na stabilnom, rovnom a suchom povrchu! Nepoužívajte zariadenie v blízkosti rúry alebo iných zdrojov tepla.

1. Odstráňte všetky prvky balenia, ako fólie, vyplňujúci materiál a kartónový obal.
2. Skontrolujte obsah balenia.

POZOR! Pred prvým použitím, zariadenie musí byť úplne zmontované, podľa nižšie uvedených pokynov!

MONTÁŽ

1. Zasuňte rúru stojana (5) do základne (4).
2. Naložte zaťaženie (3) a okrúhlu podložku (2) pod základňu (4).
3. Dotiahnite upevňovacou skrutkou typu „L“ (1) rúru stojana (5) so základňou (4) a zaťažením (2) v smere hodinových ručičiek.
4. Naložte motor (11) na teleskopickú rúru stojana (7) tak, aby hranatá prehíbenina v úchyte (10) sa nachádzala v osi dolného otvoru v rúre stojana (7) tak, ako je zobrazené na obr. 1.
5. Vložte upevňovaciu skrutku (20) do hranatého otvoru, ktorý sa nachádza nižšie, vkladajúc tak, aby štvorec v skrutke vošiel do pasujúceho otvoru v úchyte.
6. Pomocou ryhovanej skrutky (22) a upevňovacej skrutky (23) nastavte uhol náklonu ventilá-tora.
7. Dotiahnite ryhovanú maticu (21) na upevňovaciu skrutku (20).
8. Pomocou štyroch skrutiek (13) pripevnite zadný mriežkový kryt vrtule (14) ku krytu motora. Sietka musí byť nasmerovaná úchytom (18) hore a úchyt sa musí nachádzať od strany motora.
9. Naložte vrtuľu (16) na valec motora a upevnite ju pomocou upevňovacej skrutky (15). Dbajte na to, aby skrutka (15) bola zaskrutkovávaná v sploštenom mieste na valci motora.
10. Naložte prednú mriežku vrtule (17), pripevňujúc háčik (19) s drážkou k zadnému mriežkovému krytu vrtule (14). Dbajte na to, aby otvory k upevňovacím skrutkám predného a zadného mriežkového krytu vrtule boli proti sebe.
11. Zatvorte upevňujúce háčiky.
12. Pripevnite k sebe mriežkové kryty vrtule pomocou upevňovacej skrutky (29) a matice (30).
13. Pomocou skrutky (9) pripevnite ovládací panel k teleskopickej rúre stojana tak, aby sa nachá-dzal pod mriežkou s vrtuľou a tlačidlom (25) smeroval dole.

1. Zariadenie zapojte do siete. Skontrolujte, či napätie siete suhlasí s napätím zariadenia.
2. Pomocou tlačidla (24) (obr. 2) zapnite zariadenie, spustí sa zvukový signál. Opakovaným stláčaním tlačidla (24) môžete prepínať medzi nízkou, strednou a vysokou rýchlostou otáčok, alebo zariadenie vypnúť. Každá zmena nastavenia bude signalizovaná samostatným zvukovým signálom a na ovládacom paneli sa rozsvieti kontrolka nastavenej rýchlosti otáčok.
3. Za účelom nastavenia času práce, stlačte tlačidlo (25) (obr. 2). Stlačte tlačidlo (25) a môžete nastavit čas práce ventilátora na 1,2,3,4,5,6 alebo 7 hodín. Každá zmena nastavenia času práce bude signalizovaná samostatným zvukovým signálom a na ovládacom paneli sa rozsvieti kontrolka nastaveného času práce. Zariadenie sa vypne automaticky po dosiahnutí nastaveného času práce. Funkcie zariadenia je možné ovládat' aj pomocou dialkového ovládača, ktorý je súčastou zariadenia.
4. Aby ste zaktívnili oscilačnú prácu ventilátora, stlačte tlačidlo oscilačnej práce (12), ktoré sa nachádza na plásti motora. Zariadenie sa bude otáčat' samo v rozsahu cca 80 stupňov.
5. Ak chcete zmeniť uhol náklonu vrtule a zároveň uhol prúdenia vzduchu, zariadenie je potrebné vypnút a pomocou ryhovanej skrutky (22) a upevňovacej skrutky (23) nastavit uhol sklonu ventilátora.
6. Za účelom zmeny nastavenia výšky ventilátora, otočte poistku (6), nastavte správnu výšku a utiahnite otáčaním poistku spät' (6).

POUŽÍVANIE ZARIADENIA POMOCOU DIAL'KOVÉHO OVLÁDAČA (OBR.3)

POZOR! Batéria CR2025 nie je súčastou vybavenia produktu MWP-13M.

POZOR! Opotrebované batérie v žiadnom prípade nevyhadzujte do komunálneho (netriedeného) odpadu. Odovzdajte ich do zberných miest alebo v predajni. Batérie v žiadnom prípade nevhadzujte do ohňa.

1. POWER – Zapnutie a vypnutie zariadenia.

2. SPEED – Nastavenie rýchlosti otáčok ventilátora. Opakovaným tlačením tlačidla SPEED môže-
   te prepínať medzi nízkou, strednou a vysokou rýchlostou otáčok. Na ovládacom paneli sa rozsvieti kontrolka nastavenej rýchlosti otáčok.

3. TIMER – Nastavenie času práce ventilátora. Stlačte tlačidlo TIMER, môžete tak nastavit čas práce ventilátora na 1,2,3,4,5,6 alebo 7 hodín. Zasvieti sa svetelná kontrolka nastaveného času práce.

ČISTENIE A ÚDRŽBA

POZOR! Časti motora a tlačidlá ventilátora sa nesmú namočit!

1. Pred čistením najskôr odpojte zariadenie z elektrickej siete.
2. Kryt motora, kryt spínača, stojan a podstavec ventilátora možno čistiť vlhkou handričkou s trochou čistiaceho prostriedku.
3. Kryt z mriežky je možné niekedy vyčistiť kefkou, za účelom odstránenia prachu, ktorý sa usádza v otvoroch mriežky.
4. Po odmontovaní vrtule, vrtuľu môžete taktiež očistiť vlhkou handričkou s čistiacim prípravkom. Pred odstránením mriežkového krytu vrtule sa presvedčte, či je ventilátor odpojený zo siete.

POZOR! Nepoužívajte drôtenú kefu ani iné podobné predmety. Nepoužívajte ostré alebo abrazívne čistiace prostriedky.

Informačný list výrobku

MPM AGD S.A.

MODEL: MWP-13M

Maximálny prietok ventilátora F 46,25 m			^3/min
Výkon ventilátora P 43,57 W
Prevádzková hodnota	SV	1,06	( m^3/min )/W
Príkon v pohotovostnom režime	P_SB	0	W
Úroveň hluku ventilátora	L_WA	65,8	dB(A)
Maximálna rýchlost' vzduchu	c	1,943	m/s
Sezónna spotreba elektrickej energie	Q	13,943	kWh/a
Norma na meranie prevádzkovej hodnoty	PN-EN 50564:2011,IEC 60879:1986 (corr.1992)EN 60704-1:2010 + A.11:20122012,EN 60704-2-7:1998

Dodatočné informácie

MPM AGD S.A.

ul. Brzozowa 3

Milanówek 05-822, Polsko

tel. [phone]

BDO: 000027599

Technické parametre sú uvedené na výrobnom štítku výrobku.

POZOR! Spoločnost' „MPM agd S.A.“ si vyhradzuje právo zavádzat' technické zmeny.

Označenie umiestnené na výrobku informuje, že výrobok sa po použití nesmie vyhodit' ako komunálny, netriedený odpad. Opotrebované zariadenie môže mať negatívny vplyv na životné prostredie a ludské zdravie vzhľadom na potenciálny obsah nebezpečných látok, zmesí a komponentov. Miešanie odpadov z elektrických a elektronických zariadení s inými odpadmi, ako aj neprofesionálne vykonaná demontáž, môže viest' k úniku nebezpečných látok škodlivých pre ludské zdravie a životné prostredie. Opotrebované zariadenie odovzdajte do príslušného zberného miesta, ktoré sa zaoberá zberom opotrebovaných elektrických a elektronických zariadení. Bližšie informácie o mieste a spôsobe bezpečného odstraňovania elektrických a elektronických odpadov vám poskytne miestna samospráva, maloobchodné predajné miesta, zberné miesta alebo príslušná pobočka úradu pre ochranu životného prostredia.

Želáme vám veľa spokojnosti pri používaní nášho výrobku a pozývame vás, spoznat našu d’alšiu ponuku MPM)
