Typ produktu	Wentylator
Marka	MPM
Model	MWP-13M
Źródło zasilania	Sieć prądu przemiennego
Napięcie	220-240V, 50/60Hz
Ustawienia prędkości	3 prędkości
Oscylacja	Tak, szeroki kąt
Regulacja nachylenia	Tak, ręczne nachylenie
Średnica wentylatora	13 cali (33 cm)
Materiał obudowy	Plastik
Waga	3.5 kg
Wymiary (Wys x Szer x Gł)	48 x 38 x 25 cm
Poziom hałasu	Niski (ok. 50 dB przy wysokiej prędkości)
Pobór mocy	45W
Długość przewodu	1.5 m
Osłona bezpieczeństwa	Tak, osłona zabezpieczająca przed dziećmi
Stabilna podstawa	Tak, antypoślizgowa podstawa
Konserwacja	Czyścić wilgotną ściereczką; nie zanurzać
Zawartość opakowania	Wentylator, podstawa, instrukcja obsługi
Gwarancja	2 lata

Często zadawane pytania - MWP-13M MPM

Jak wyczyścić wentylator?

Przed czyszczeniem zawsze odłączaj wentylator. Użyj miękkiej, wilgotnej ściereczki do przetarcia obudowy i łopatek. Nie używaj ściernych środków czyszczących ani nie zanurzaj wentylatora w wodzie.

Jak złożyć wentylator?

Przymocuj podstawę do stojaka za pomocą dołączonych śrub, następnie zamontuj obudowę silnika na stojaku. Na koniec zabezpiecz łopatkę i przednią kratkę pierścieniem blokującym. Dokręć wszystkie śruby.

Jak używać pilota?

Włóż dwie baterie AAA do pilota. Skieruj go w stronę odbiornika wentylatora, aby regulować prędkość, oscylację i timer. Pilot musi znajdować się w zasięgu (ok. 5 metrów).

Czy wentylator oscyluje?

Tak, wentylator oferuje oscylację szerokokątną, aby rozprowadzać powietrze na większym obszarze. Naciśnij przycisk oscylacji na wentylatorze lub pilocie, aby aktywować.

Czy wentylator jest cichy?

Wentylator został zaprojektowany do cichej pracy. Przy niższych prędkościach jest bardzo cichy, a przy wysokiej prędkości hałas jest porównywalny do delikatnego wiatru, ok. 50 dB.

Jakie funkcje bezpieczeństwa ma wentylator?

Wentylator zawiera osłonę bezpieczeństwa zapobiegającą dostępowi palców, stabilną podstawę zapobiegającą przewróceniu oraz automatyczne wyłączanie w przypadku przegrzania silnika.

Jakiego typu baterii potrzebuje pilot?

Pilot wymaga dwóch alkalicznych baterii AAA (nie dołączone). Wymień, gdy zasięg się zmniejszy.

Jak przechowywać wentylator, gdy nie jest używany?

Rozłóż wentylator, wyczyść go i przechowuj w chłodnym, suchym miejscu. Przechowuj pilota i śruby w bezpiecznym miejscu, aby uniknąć zgubienia.

Dlaczego wentylator się nie obraca?

Sprawdź przewód zasilający i gniazdko. Upewnij się, że wentylator jest prawidłowo złożony, a łopatka nie jest zablokowana. Jeśli silnik buczy, ale się nie obraca, może być zablokowany; odłącz i ręcznie obróć łopatkę, aby go uwolnić.

Jak regulować prędkość?

Naciśnij przycisk prędkości na panelu sterowania lub pilocie, aby przełączać między niską, średnią i wysoką prędkością. Wybrana prędkość zostanie wskazana diodą LED.

INSTRUKCJA OBSŁUGI MWP-13M MPM

Przed użyciem przeczytaj dokładnie instrukcję obsługi.
Zachowaj szczególnie ostrożność, gdy w pobliżu urządzenia znajdują się dzieci.
Nie wieszaj przewodu na ostrych krawędziach i nie pozwól, aby stykał się z go- racymi powierzchniami.
Zawsze wyjmuj wtyczkę z gniazda sieciowego, gdy nie używasz urządzenia lub przed rozpoczęciem czyszczenia.
Nie używaj uszkodzonego urządzenia, również wtedy gdy uszkodzony jest przewód sieciowy lub wtyczka – w takim wypadku oddaj urządzenie do naprawy w autoryzowanym punkcie serwisowym.
Dżycie akcesoriów nie polecanych przez producenta może spowodować uszkodzenie urządzenia lub obrażenia ciała.
Nie zanurzaj urządzenia, przewodu i wtyczki w wodzie lub w innych płynach przewód sieciowy i wtyczka muszą być zawsze suche.
Nie zostawiaj urządzenia bez nadzoru podczas pracy.
Pamiętaj, aby zawsze przed wyjęcie wtyczki z gniazdka sieciowego wyłączyć najpierw urządzenie.
Nie stawiaj urządzenia w pobliżu źródeł ciepła.

- Nie wykorzystuj urządzenia do innych celów niż zostało przeznaczone.

Nie używaj wentylatorów na wolnym powietrzu.

W żadnym wypadku nie wkładaj palców i jakichkolwiek przedmiotów przez kratkę obudowy śmigła podczas pracy urządzenia.

Przed przestawieniem urządzenia w inne miejsce należy odłączyć je od źródła prądu.

Nie zakrywaj przedniej i tylnej obudowy siatkowej śmigła!

- Nie stawiaj wentylatorów w pobliżu otwartych okien – krople deszczu mogą spowodować spięcie instalacji elektrycznej i porażenie prądem! Wskazane jest nie ustawiać wentylatorów w pomieszczeniach o wysokim stopniu wilgotności, np. w łazienkach.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenie były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Przechowuj urządzenie i jego przewód w miejscu niedostępnym dla dzieci poniżej 8 lat.

Należy zwracać uwagę na dzieci aby nie bawiły się sprzętem.
Urządzenie przeznaczone jest tylko do użytku domowego.
Nie podłączaj wtyczki do gniazdka sieci mokrymi rękami.
Nie wyciągaj wtyczki z gniazdka sieci pociągając za przewód.

- Nie włączać urządzenia bez założonych osłon przedniej i tylnej.

Nie przykrywaj ani nie zasłaniaj wentylatora.

Urządzenie można włączyć dopiero po całkowitym jego montażu. Częściowo zmontowane i uruchomione urządzenie nie zapewnia bezpiecznego i prawi dłowego działania.

DOSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

Urządzenie powinno być podłączone do gniazdka sieciowego z bolcem uziemiającym.

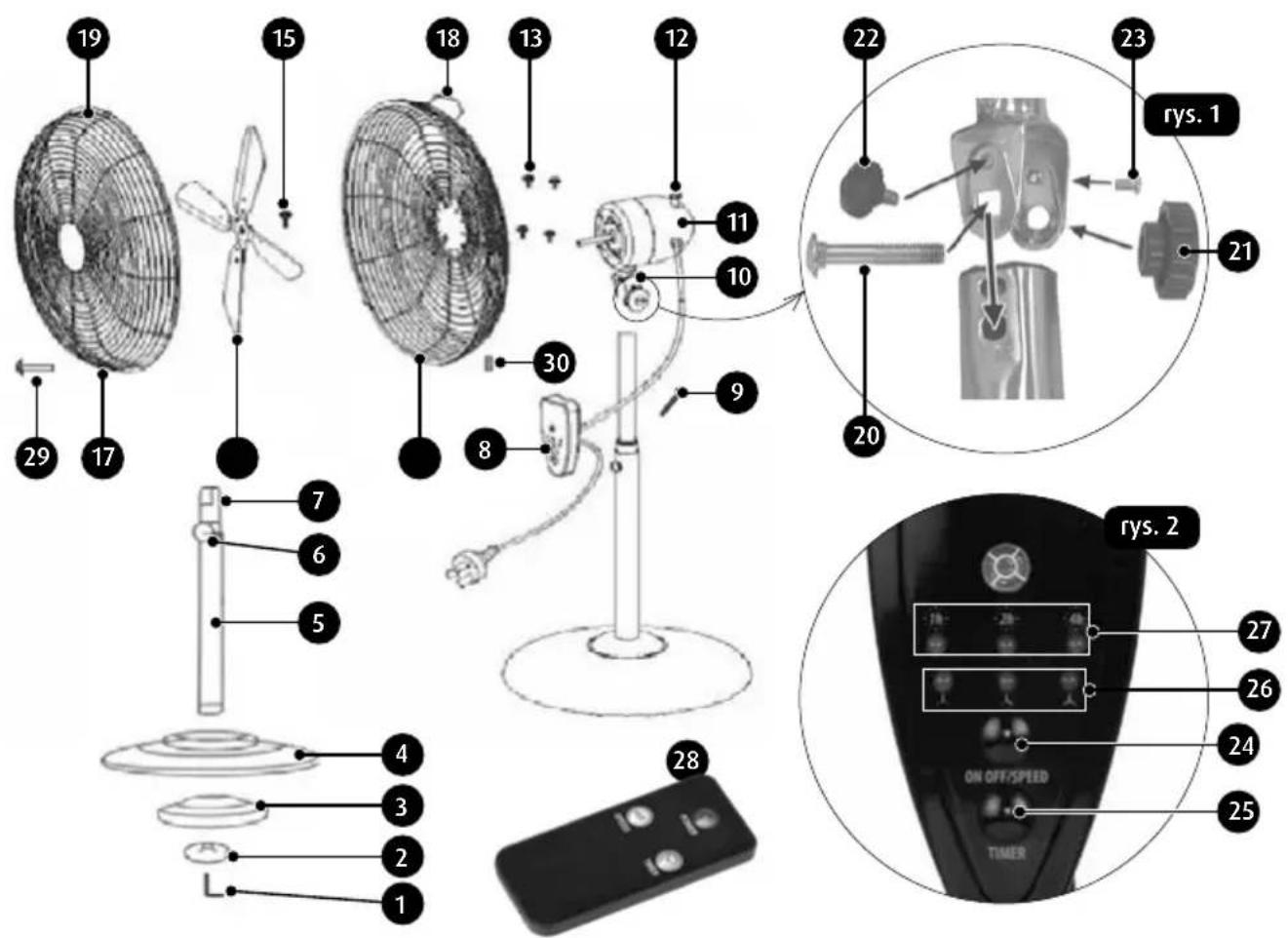

OPIS URZĄDZENIA

1. Śruba mocująca typu „L”
2. Okrągła podkładka
3. Obciążnik
4. Podstawa
5. Rura stojaka
6. Pokrętło blokady regulacji wysokości
7. Wysuwana rura stojaka
8. Panel sterujący
9. Śruba mocująca panel sterujący
10. Uchwyt
11. Silnik
12. Przycisk pracy oscylacyjnej
13. Śruby mocujące tylną obudowę siatkową śmigła do obudowy silnika (4 szt.)
14. Tylna obudowa siatkowa śmigła
15. Śruba mocująca śmigło

16. Śmigło

17. Przednia obudowa siatkowa śmigła

18. Uchwyt wentylatora
19. Haczyk
20. Śruba mocująca (zamkowa)
21. Nakrętka radełkowa do śruby zamko- wej
22. Śruba radełkowa do blokowania kąta nachylenia czaszy wentylatora
23. Śruba mocująca
24. Przycisk ON/OFF/SPEED
25. Przycisk ustawienia czasu pracy: 1-7h
26. Lampki kontrolne prędkości obrotowej wentylatora
27. Lampki kontrolne czasu pracy
28. Pilot zdalnego sterowania
29. Śruba mocująca
30. Nakrętka

PRZYGOTOWANIE URZĄDZENIA DO PRACY

UWAGA! Wentylatory muszą stać na stabilnych, płaskich i suchych powierzchniach! Nie stawiaj urządzenia bezpośrednio obok pieca lub innego źródła gorąca.

1. Usuń wszystkie elementy opakowania, jak folie, wypełniacze i opakowanie kartonowe.
2. Sprawdź kompletność zawartości opakowania.

UWAGA! Przed pierwszym użyciem urządzenie musi być w całości zmontowane z godnie z poniższymi wskazówkami!

MONTAŻ

1. Wsuń rurę stojaka (5) w podstawę (4).
2. Włóż obciążnik (3) i okrągłą podkładkę (2) pod podstawę (4).
3. Dokręć śrubą mocującą typu „L” (1) rurę stojaka (5) z podstawą (4) i obciążnikiem (2) w kierunku zgodnym z ruchem wskazówek zegara.
4. Założ silnik (11) na wysuwaną rurę stojaka (7), tak by kwadratowe wyżłobienie w uchwycie (10) znajdowało się w osi dolnego otworu w rurze stojaka (7), tak jak pokazano na rys. 1.
5. Włóż śrubę mocującą (20) w znajdujący się niżej kwadratowy otwór, wsuwając ją, tak by kwa- drat w śrubie wszedł w pasujący otwór w uchwycie.
6. Za pomocą śruby radełkowanej (22) i śruby mocującej (23) ustaw kąt nachylenia dmuchawy.
7. Dokręć nakrętkę radełkowaną (21) na śrubę mocującą (20).
8. Za pomocą czterech śrub (13) przykręć tylną obudowę siatkową śmigła (14) do obudowy silnika. Siatka powinna być skierowana uchwytem (18) do góry oraz uchwyt powinien znajdować się od strony silnika.
9. Założ śmigło (16) na wałek silnika i przymocuj je przy użyciu śruby mocującej (15), zwrócić uwagę na to, aby śruba (15) była wkręcona w spłaszczone miejsce na wałku silnika.

10. Założ przednią obudowę siatkową śmigła (17), przyczepiając haczyk (19) z wpustem do tylnej obudowy siatkowej śmigła (14). Zwróć uwagę na to, aby otwory do śruby mocującej w przedniej i tylnej obudowie siatkowej śmigła były ustawione na przeciw siebie.

11. Zamknij haczyki mocujące.

12. Skręć ze sobą obudowy sitkowe śmigła przy użyciu śruby mocującej (29) i nakrętki (30).
13. Za pomocą śruby (9) zamocuj panel sterujący do wysuwanej rury stojaka, tak aby znajdował się pod siatką ze śmigłem i skierowany był przyciskiem (25) do dołu.

UŻYCIE WENTYLATORA

UWAGA! Przed włączeniem upewnij się, czy wentylator stoi na płaskiej, stabilnej i suchej powierzchni!

1. Podłącz urządzenie do źródła prądu. Sprawdź, czy napięcie sieci jest zgodne z napięciem urządzenia.
2. Za pomocą przycisku (24) (rys 2) włącz urządzenie, uruchomi się sygnał dźwiękowy. Naciskaj przycisk (24) kilkukrotnie, aby przełączyć między niską, średnią a wysoką prędkością obrotową lub wyłączyć urządzenie. Każda zmiana ustawienia będzie sygnalizowana pojedynczym sygnałem dźwiękowym, a na panelu sterowania zaświeci się lampka kontrolna ustawionej prędkości obrotowej.
3. W celu ustawienia czasu pracy, należy nacisnąć przycisk (25) (rys 2). Naciśnij przycisk (25), aby ustawić czas pracy wentylatora na 1,2,3,4,5,6 lub 7 godzin. Każda zmiana ustawienia czasu pracy będzie sygnalizowana pojedynczym sygnałem dźwiękowym, a na panelu sterowania zaświeci się lampka kontrolna ustawionego czasu pracy. Urządzenie wyłączy się automatycznie po osiągnięciu ustawionego czasu pracy. Funkcjami urządzenia można również sterować za pomocą pilota dołączonego do urządzenia.
4. W celu uaktywnienia oscylacyjnej pracy wentylatora należy nacisnąć przycisk pracy oscylacyjnej (12), znajdujący się na obudowie silnika. Urządzenie będzie się obracać samoczynnie w zakresie ok. 80 stopni.
5. Aby zmienić kąt nachylenia śmigła, a tym samym kąt strumienia powietrza, należy wyłączyć urządzenie i za pomocą śruby radełkowanej (22) i śruby mocującej (23) ustawić kąt nachylenia dmuchawy.
6. W celu zmiany ustawienia wysokości wentylatora, należy odkręcić pokrętło (6), ustawić odpowiednią wysokość i przykręcić z powrotem pokrętło (6).

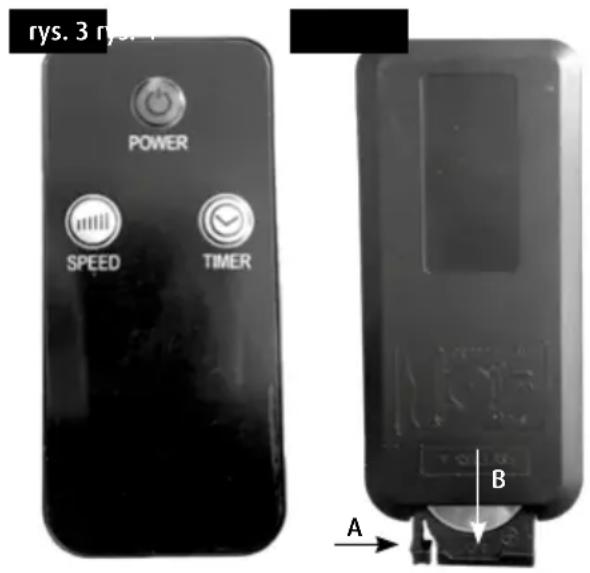

UŻYTKOWANIE URZĄDZENIA PRZY POMOCY PILOTA (RYS.3)

Pilot zasilany jest baterią CR2025 o napięciu 3V. Aby uzyskać dostęp do baterii naciśnij wypustkę blokady (strzałka A na rys.4) a następnie wysuń pojemnik (strzałka B na rys.4). Zwróć uwagę na na jej prawidłową biegunowość podczas montażu.

UWAGA! Bateria CR2025 nie stanowi wyposażenia produktu MWP-13M.

UWAGA! Nie wyrzucaj zużytych baterii do kosza na śmieci. Pozbywaj się ich odda jąc je we właściwych punktach lub w sklepie. Nie wrzucaj baterii do ognia.

1. POWER – Włączenie i wyłączenie urządzenia.
2. SPEED – Ustawienie prędkości obrotowej wentylatora. Naciskaj przycisk SPEED kilkukrotnie,

aby przełączyć między niską, średnią a wysoką prędkością obrotową. Na panelu sterowania zaświeci się lampka kontrolna ustawionej prędkości obrotowej.

1. TIMER – Ustawienie czasu pracy wentylatora. Naciśnij przycisk TIMER, aby ustawić czas pracy wentylatora na 1,2,3,4,5,6 lub 7 godzin. Zaświeci się lampka kontrolna ustawionego czasu pracy.

CZYSZCZENIE I KONSERWACJA

UWAGA! Nie dopuszczac do zamoczenia części silnikowej ani przycisków wentylatora!

1. Przed rozpoczęciem czyszczenia należy najpierw odłączyć urządzenie od źródła prądu.
2. Obudowę silnika, obudowę przełączników, stojak i podstawę wentylatora stojącego, można czyścić wilgotną ściereczką z dodatkiem niewielkiej ilość detergentu.
3. Obudowy siatkowe można od czasu do czasu przeczyścić szczotką w celu usunięcia kurzu znajdującego się w otworkach.
4. Po odkręceniu śmigła można je również przetrzeć wilgotną ściereczką z dodatkiem detergentu. Przed usunięciem obudowy siatkowej śmigła upewnić się, czy wentylator jest odłączony od zasilania.

UWAGA! Nie używaj szczotki drucianej ani innych podobnych przedmiotów. Nie używaj ostrych lub ściernych środków czyszczących.

Karta produktu

MPM AGD S.A.

MODEL: MWP-13M

Opis Symbol Wartość Jednostka

Maksymalne natężenie przepływu wentylatora	F 46,25 m		3/min
Moc wentylatora P 43,57 W
Wartość eksploatacyjna	SV	1,06	(m3/min)/W
Pobór mocy w trybie czuwania	P_SB	0	W
Poziom mocy akustycznej wentylatora	L_WA	65,8	dB(A)
Maksymalna prędkość powietrza	c	1,943	m/s
Sezonowe zużycie energii elektrycznej	Q	13,943	kWh/a
Norma dla pomiaru wartości eksploatacyjnej	PN-EN 50564:2011, IEC 60879:1986 (corr.1992) EN 60704-1:2010 + A11: 2012, EN 60704-2-7:1998

Dodatkowych informacji udzielają

MPM AGD S.A.

ul. Brzozowa 3

Milanówek 05-822, Polska

tel. [phone]

BDO: 000027599

Parametry techniczne podane są na tabliczce znamionowej produktu.

Długość przewodu sieciowego: 1,7 m

Poziom hałasu: L_WA = 65.8 dB

UWAGA! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych!
